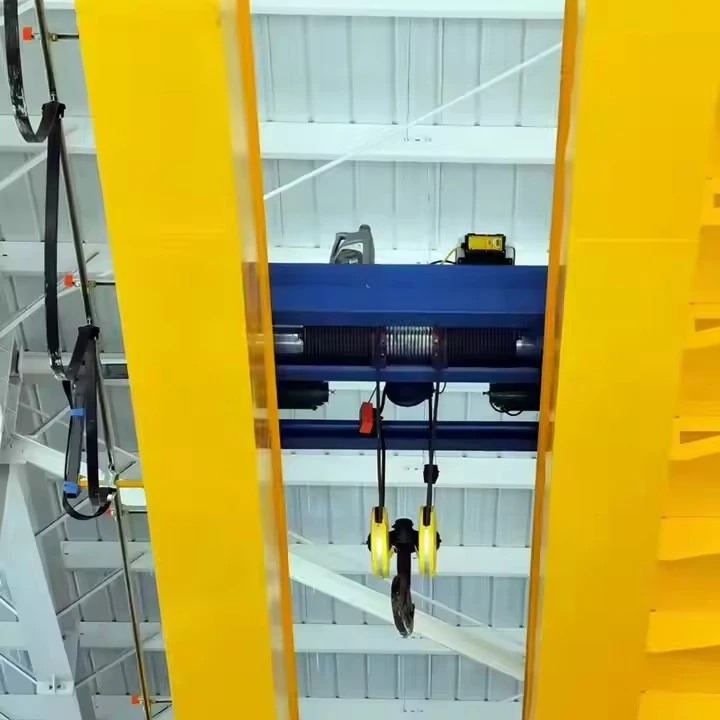

Elektrik pon anlè teknik pou atelye

Ki sa ki se yon elektrik pon teknik pou yon atelye?

Li se yon sistèm ki gen yon pon (travès orizontal la (yo)) ki deplase sou ray pis aterisaj ki monte sou estrikti sipò atelye a. Yon anvwaye elektrik ak chariot deplase atravè pon an, sa ki pèmèt operatè a leve, bese, ak transpòte chaj nenpòt kote nan zòn kouvèti rektangilè teknik la.

Panse a li kòm kreye yon "griyaj leve" sou tout etaj atelye ou a, ba ou kapasite nan ranmase yon chaj epi deplase li jisteman nan nenpòt ki lòt pwen san yo pa itilize espas etaj.



Avantaj pou yon Atelye

Maksimize espas etaj:Lè li opere anlè, li kenbe tout etaj la klè pou machin, estasyon travay, ak depo. Pa gen koulwa ki nesesè pou yon chariot.

Ogmante pwodiktivite ak efikasite:Drastikman diminye tan ak travay ki nesesè pou deplase materyèl lou, konpozan oswa pwodwi fini. Yon moun ka fè travay plizyè.

Amelyore Sekirite:

Elimine risk ki asosye ak leve manyèl (blesi miskiloskelèt).

Diminye bezwen pou charyo, minimize risk kolizyon ak aksidan.

Operatè yo ka kontwole chaj la nan yon distans ki san danje.

Amelyore Ergonomi:Redwi souch fizik sou travayè yo, ki mennen nan mwens fatig ak mwens blesi.

Bay manyen presizyon:Pèmèt pou ralanti, pwezante egzak nan chaj, ki se esansyèl pou asanble, machinn, ak travay plasman.

Versatile ak adaptab:Èske yo ka ekipe ak atachman divès kalite (kwòk, leman, pwan) pou okipe diferan materyèl.



Konsiderasyon kle lè w ap chwazi yon teknik atelye

Kapasite:Detèmine pwa atik ki pi lou ou bezwen leve a. Kapasite atelye komen varye ant 2 a 20 tòn.

span:Distans ki genyen ant ray pist yo. Sa a defini lajè zòn teknik la ka kouvri.

Wotè leve:Ki wo ou bezwen leve chay la.

Sik devwa:Konbyen fwa yo pral itilize teknik la. Pou yon atelye okipe, yon klas M4 (Medium Duty) oswa M5 (Heavy Duty) apwopriye.

Metòd kontwòl:Kontwòl pendant se estanda, men se radyo kontwòl remote trè rekòmande pou sekirite li yo ak fleksibilite.

Estrikti bilding:Yon pwofesyonèl dwe verifye ke kolòn atelye ou a ak do-kay ka sipòte teknik la, chaj la, ak fòs dinamik yo.

Konklizyon:YonElektrik sou tèt pon teknikse pa sèlman yon aparèy leve; li se yonzouti efikasite atelye fondamantal. Li rasyonalize workflow, otorize yon sèl travayè pou okipe gwo pwa san danje, epi debloke tout potansyèl espas atelye w la. Se youn nan pi gwo -envestisman yon etablisman fabrikasyon oswa reparasyon ka fè.



Eleman Nwayo: Bwat, Motè, Ponp

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (KG): 2000 kg

Videyo enspeksyon-sandan:Yo bay

Rapò tès machin: bay

Design: doub gwo bout bwa

Efikasite: efikasite segondè

Vitès operasyon: gwo vitès operasyon

Estabilite: Anti-fonksyon balanse

Koulè: Si ou vle

Sous pouvwa: 110V / 220V / 230V / 380V / 440V, Customized

Espansyon: 7.5-31.5m

Isit la se yon pann detaye nan eleman yo nan yonElektrik pon anlè teknik pou yon atelye.



1. Prensipal sistèm estriktirèl (Chad la)

Girder pon (yo):Gwo bout bwa orizontal prensipal la (yo) ki kouvri atelye a.

Single Girder:Yon gwo bout bwa (I-gwo bout bwa oswa travès bwat) kote chariot anvwaye an kouri sou bride anba a. Plis ékonomi ak bay bon headroom.

Double Girder:De travès paralèl kote chariot la kouri sou tèt travès yo. Bay pi wo wotè leve epi li pi bon pou chaj ki pi lou.

Fen kamyon yo:Estrikti nan chak bout nan travès pon an ki loje wou yo ak mekanis kondwi pou deplase tout teknik la sou pist la.

Sistèm pist:

Travès pist:Gwo I-travès ki sipòte pa kolòn oswa estrikti do kay atelye a.

Rail kouri:Ray asye monte sou travès yo pist pou wou teknik yo vwayaje sou.

Arè teknik/tanpon:Arè fizik nan pwent pis aterisaj la pou anpeche twòp-vwayaj.

2. Lifting & Travel System (Cheval la)

Inite elektrik Ice:Eleman ki fè leve a.

Leve motè:Motè elektrik ki bay pouvwa leve.

Bwat:Diminye vitès motè pou ogmante koupl leve.

Tanbou oswa piyon:Pou likidasyon kòd fil oswa chèn.

Fren:Otomatikman angaje yo kenbe chay la lè anvwaye a pa mache.

Asanble chariot:Inite ki pote anvwaye a sou travès pon an.

Chariot ankadreman:Sipòte anvwaye a.

Wou chariot:Kouri sou flange travès pon an.

Trolley Drive:Motè ak angrenaj ki deplase Trolley la (kapab elektrik oswa manyèl).

Kwòk blòk:Asanble a ki kenbe zen an, souvan ak plizyè poul pou avantaj mekanik.

Kondwi vwayaj pon:

Kondwi motè:Monte sou kamyon yo fen pou deplase tout teknik la.

Wou:Wou bride ki kouri sou ray pist yo.



3. Pouvwa & Sistèm Kontwòl (Nè yo)

Pwovizyon pou pouvwa:

Sistèm Festoon:Yon sistèm chariot ak tras ki pote ak jere kab pouvwa fleksib la. Komen nan atelye.

Sistèm Bar kondiktè:Ba pouvwa rijid ki fèmen ki paralèl ak pist la. Plis serye pou itilizasyon lou-.

Entèfas kontwòl:

Estasyon Pendant:Yon bwat kontwòl pouse-bouton ki pandye ki konekte ak teknik la pa yon kab fleksib. Operatè a mache ansanm ak chay la.

Radyo Remote Control:Yon transmetè san fil ki pèmèt operatè a kontwole teknik la nenpòt kote sou planche atelye a. Sa a trè rekòmande pou sekirite ak vizibilite.

Kontwòl Panel:Kay konpozan elektrik tankou kontakè, relè surcharge, epi pafwa yon Kondwi Frekans Varyab (VFD) pou kontwòl vitès lis.

4. Sistèm sekirite yo

Limit switch:

Leve switch limit anwo/anba:Otomatikman koupe pouvwa nan ekstrèm vwayaj zen.

Chanjman limit vwayaj:Sispann teknik la oswa Trolley la nan pwent pis aterisaj la oswa travès la.

Pwoteksyon Surcharge:Yon aparèy ki anpeche anvwaye a leve yon chaj pi lwen pase kapasite nominal li.

Sistèm frenaj:

Leve fren:Kenbe chaj la otomatikman.

Fren vwayaj:Sou motè kondwi yo pou kanpe kontwole.

Bouton pou kanpe ijans:Sitiye sou estasyon an pendant e souvan nan divès pwen sou teknik la pou koupe pouvwa enstantane.

Aparèy avètisman:Yon klan oswa yon buzzer pou alèt pèsonèl la lè teknik la an mouvman.

Atelye-Konsiderasyon Espesifik

Headroom:Espas ki genyen ant pozisyon zen-bese a ak etaj la. Tipikman, yon sèl teknik travès ofri pi bon espas pou tèt nan yon atelye ki ba -.

Clearance:Asire ke teknik la pa entèfere ak pòt, ekleraj, vantilasyon, oswa lòt ekipman anlè.

Espas etaj:Zòn pwoteksyon teknik la ta dwe matche ak workflow atelye a, souvan kouvri zòn kle tankou resevwa, machinn, ak estasyon asanble.

Konklizyon:Chak konpozan nan yon atelye Electric Overhead Bridge Crane fèt pouoperasyon serye, san danje epi efikasnan yon anviwònman endistriyèl. Entegrasyon yon estrikti solid, yon sistèm leve pwisan, kontwòl entwisyon, ak karakteristik sekirite konplè fè li yon zouti endispansab ki amelyore pwodiktivite pandan y ap pwoteje tou de pèsonèl ak byen yo.

Trase

Prensipal teknik





Avantaj yon teknik pon anlè elektrik nan yon atelye

Enstale yon teknik pon anlè transfòme operasyon atelye yo lè li bay amelyorasyon pwofon nan efikasite, sekirite, ak itilizasyon espas.



1. Efikasite espas inegal

Maksimize zòn etaj ki ka itilize:Teknik la opere anlè, konplètman elimine nesesite pou ale lajè ki mande charyo. Sa a libere espas etaj ki gen anpil valè pou plis machin, estasyon travay oswa depo.

Kouvèti konplè:Li kreye yon "kadriyaj leve" sou tout zòn travay la, sa ki pèmèt chay yo dwe ranmase epi transpòte dirèkteman nan nenpòt ki pwen san antrav.

2. Pwodiktivite dramatik pwogrè

Operasyon yon -moun:Yon sèl travayè ka deplase chaj masiv byen vit ak fasil, drastikman diminye kondisyon travay ak tan tann.

Pi vit manyen materyèl:Deplase yon chaj atravè atelye a pran yon fraksyon nan tan an konpare ak metòd manyèl oswa lè l sèvi avèk yon chariot, ki ka bezwen navige alantou obstak.

Flux travay rasyonalize:Pèmèt yon koule lis, kontinyèl nan materyèl soti nan resevwa, nan pwosesis, nan asanble, epi finalman nan anbake.

3. Amelyore Sekirite ak Ergonomi

Elimine manyèl Levage lou:Retire kòz prensipal blesi miskiloskelèt nan yon atelye, pwoteje travayè yo kont tansyon nan do ak lòt blesi.

Diminye Depandans Forklift:Minimize risk pou yo fè kolizyon, ranvèse-, ak aksidan pyeton ki asosye ak trafik charyo.

Mouvman chaj kontwole:Operatè yo ka gide chaj yo jisteman ak nan yon distans ki an sekirite (sitou ak yon telekomandasyon radyo), kenbe yo lwen pwen zongle ak danje tonbe.

4. Siperyè versatile ak presizyon

Manch divès chaj:Li kapab ekipe ak divès kalite atachman tankou kwòk, leman, lifters vakyòm, oswa C-kwòk pou okipe matyè premyè, pati fini, machin, ak zouti.

Plasman egzak chaj:Pèmèt yon pozisyon ralanti, pous-pafè nan chay sou machin, jig asanblaj, oswa anbalaj, sa ki enpòtan pou kontwòl kalite ak anpeche domaj nan eleman chè.

5. Bonjan Retounen sou Envestisman (ROI)

Diminye depans fonksyònman yo:Redwi depans travay, minimize domaj pwodwi nan manyen, epi diminye depandans sou plizyè moso nan ekipman mobil.

Ogmante pwodiksyon:Lè yo akselere pwosesis fabrikasyon oswa reparasyon, teknik la kontribye dirèkteman nan pi gwo debi ak revni.



Aplikasyon nan yon Atelye

Teknik pon anlè elektrik la ekstrèmman versatile epi yo ka aplike nan prèske chak aspè nan yon atelye okipe.



1. Boutik machin ak Sant CNC

Chaje / Dechaje machin:Leve billets asye anvan tout koreksyon, blòk aliminyòm, ak gwo depoze sou tour, machin fraisage, ak sant CNC.

Deplase pati fini:Transpòte konpozan machined nan zòn enspeksyon oswa estasyon netwayaj.

2. Boutik fabrikasyon ak soude

Manyen plak ak fèy metal:Deplase gwo plak asye sou tab koupe (lazè, plasma, waterjet).

Pozisyon soude yo:Leve ak wotasyon ankadreman lou ak estrikti pou soude, asire ergonomic optimal pou soude a ak bon jan kalite ki konsistan.

3. Liy Asanble ak Pwodiksyon

Pozisyon sou-asanble yo:Leve blòk motè, bwat, oswa gwo ankadreman machin sou liy asanble a.

Manyen gwo konpozan:Deplase pati gwo, frajil, oswa ki gen fòm gòch an plas ak presizyon.

4. Bay antretyen ak reparasyon

Retire motè ak eleman:Leve motè, transmisyon, ak inite idwolik soti nan machin, machin, ak ekipman endistriyèl pou ekzamine.

Chanjman zouti:Manyen mwazi lou, mouri, ak zouti pou près ak machin bòdi piki.

5. Zòn Depo ak Etap

Resevwa ak estoke materyèl:Dechaje matyè premyè nan kamyon ak òganize yo nan etajè depo.

Kitting ak Etap:Deplase pakèt eleman ak materyèl nan zòn pwodiksyon espesifik.



Pwosesis pwodiksyon an pou yonElektrik sou tèt pon teknikse yon sekans sistematik nan jeni, fabrikasyon, asanble, ak tès. Isit la se yon pann detaye.



Etap 1: Design & Jeni

Sa a se etap fondamantal kote pèfòmans teknik la ak sekirite yo defini.

Analiz kondisyon kliyan:Revize paramèt kle yo: kapasite, span, wotè leve, sik devwa, ak bezwen operasyonèl (egzanp, metòd kontwòl, karakteristik espesyal).

Konsepsyon estriktirèl ak mekanik:

Analiz estriktirèl:Kalkile chaj ak estrès pou detèmine gwosè ak kalite travès apwopriye (yon sèl/double, I-travès/bwat travès).

Seleksyon eleman:Espesifye anvwaye, Trolley, motè kondwi, wou, ak bwat.

Konsepsyon elektrik:Kreye chema pou ekipman pou pouvwa, kontwòl motè, ak sikwi sekirite.

Kreyasyon Bill of Materials (BOM):Lis tout matyè premyè ak konpozan achte.



Etap 2: Akizisyon materyèl & Preparasyon

Akizisyon:Sourcing asye travès, plak, ak konpozan achte (anvwaye, motè, Kovèti pou elektrik).

Preparasyon materyèl:Konpozan asye yo koupe nan longè lè l sèvi avèk si oswa kouto plasma CNC. Twou yo komanse fouye oswa kout pwen pou boulon ak koneksyon.



Etap 3: Fabrikasyon estriktirèl & Asanble

Sa a se kote ankadreman teknik la bati.

Fabrikasyon Girder:

Pou travès I-travès yo: Preparasyon ak ranfòsman I-travès estanda si sa nesesè.

Pou travès bwat: Koupe web ak plak bride, soude yo ansanm ak rèd entèn yo.

Fen kamyon fabrikasyon:Konstwi kamyon yo fen ki kay wou yo ak kondui.

Soude:Tout koneksyon estriktirèl yo soude pa soude ki sètifye. Soude kritik yo ka enspekte atravè ultrason.

Machining:Machining sifas aliye pou ray ak kondui pou asire bon aliyman.



Etap 4: Asanble mekanik

Se ankadreman estriktirèl la konbine avèk sistèm mekanik yo.

Asanble pon:Travès prensipal yo konekte ak kamyon fen yo, ki fòme estrikti pon konplè a.

Enstalasyon wou ak aks:Wou yo monte nan kamyon yo fen. Aks ak konpozan kondwi yo enstale pou vwayaje pouvwa.

Asanble chariot:Se ankadreman Trolley la bati, epi wou yo tache. Lè sa a, inite anvwaye a monte sou ankadreman chariot la.

Atachman zen:Se blòk zen an tache ak kòd fil elektrik anvwaye a oswa chèn.



Etap 5: Enstalasyon sistèm elektrik ak kontwòl

Fil elektrik:Kab elektrik yo kouri sou estrikti teknik la nan motè vwayaj yo, motè anvwaye, ak pwen kontwòl.

Enstalasyon sistèm kontwòl:Estasyon kontwòl pendant oswa reseptè radyo enstale ak branche. Panno kontwòl ak kontakè ak pwoteksyon surcharge yo monte.

Enstalasyon ekipman pou pouvwa:Enstalasyon sistèm nan feston oswa ba kondiktè pou livrezon pouvwa.

Aparèy sekirite:Enstale ak fil elektrik switch limit, arè ijans, ak aparèy pwoteksyon surcharge.



Etap 6: Pre-tès ak enspeksyon livrezon (FAT)

Yo teste teknik la konplètman reyini pou asire ke li satisfè tout espesifikasyon ak estanda sekirite.

Enspeksyon vizyèl:Tcheke pou atizan konn fè, bon soude, ak asanble kòrèk.

Pa gen -Tès chaj:Opere tout mouvman (levage, vwayaj chariot, vwayaj pon) san yon chaj pou tcheke pou operasyon lis ak bri nòmal.

Tès chaj:

Tès chaj estatik:Leve yon chaj tès nan125% nan kapasite nominal laepi kenbe li pou verifye entegrite estriktirèl ak kapasite kenbe fren.

Tès dinamik chaj:Leve110% nan kapasite nominal laak kouri li atravè tout mosyon asire pèfòmans nan kondisyon travay.

Tès Fonksyon Sekirite:Verifye operasyon tout switch limit, fren, E-stop, ak aparèy pwoteksyon surcharge.



Etap 7: Demantèlman, Penti & Anbalaj

Demantèlman:Se teknik la pasyèlman demonte nan seksyon ki lojik (travès, kamyon fen, Trolley) pou anbake.

Penti:Tout eleman yo pentire ak yon primè ak topcoat pou pwoteksyon korozyon.

Anbalaj:Konpozan yo byen pake, ak atansyon espesyal pou pwoteje sifas machin, fil, ak konpozan elektrik.



Etap 8: Enstalasyon Sit ak Komisyonin (SAT)

Batiman sit:Se teknik la reasanble sou pist kliyan an.

Koneksyon final:Pouvwa elektrik konekte, epi yo fè dènye chèk yo.

Komisyonin Sit & SAT:Teknik la sibi yon tès final operasyonèl nan anviwònman k ap travay aktyèl li.

Fòmasyon Operatè:Operatè kliyan yo resevwa fòmasyon sou itilizasyon san danje epi efikas.
