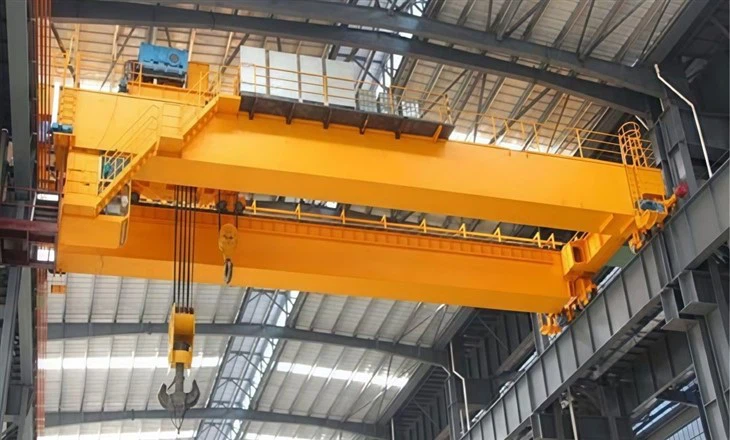

10t asye bobin teknik anlè



Single Girder vs Double Girder

Patikilarite	Yon sèl travès	Double girder
Kapasite	Jiska 20 tòn	20 - 100+ tòn
Espay	Kout nan mwayen	Long chvoch
Koute	Bese	Pi wo
Pi bon pou	Ti atelye	Moulen lou-devwa



Espesyalize bobin manyen trepye

C-hook trepye sou tèt li

Sèvi ak yonC-ki gen fòm leve zenPou bobin bobin.

Ideyal poumanyen bobin vètikal.

Elektwomayetik trepye

ItilizeElectromagnetsPou leve rapid san kwòk.

Pi bon pouFlat-lete anwoulman.

Bobin arachman trepye

Ekipe aksezi mekanikpou sekirite blocage.

Itilize poutranspò bobin orizontal.

Wotasyon trepye bobin

Karakteristik yonWotasyon Trolleypou pwezante bobin egzak.

Itilize nanliy pwosesis(egzanp, machin uncoiling).



Karakteristik kle nan asye bobin trepye anlè

(A) atachman manyen chaj

C-Kwòk- Pifò komen, anpeche deformation bobin.

Bobin grippers\/kranpon- Pou leve orizontal.

Elektwomayetik- vit manyen men mande pou pouvwa.

Lift Vacuum- Pou anwoulman delika oswa poli.

(B) ranfòsman estriktirèl

Lou-devwa konsepsyon jirder(bwat bwat pou trepye doub).

Teknoloji Anti-Waypou plasman bobin egzak.

Enpak ki reziste chokPou anpeche domaj bobin.

(C) Sistèm sekirite ak kontwòl

Pwoteksyon Surcharge- Anpeche leve pi lwen pase kapasite.

Varyab kontwòl vitès- Lis akselerasyon\/frenaj.

Remote\/pendant kontwòl- Operatè fleksibilite.





Steel bobin manyen trepye mande poukonpozan espesyalizesan danje leve, transpòte, ak pozisyon anwoulman lou. Anba la a se yon pann detaye nan tout pati kritik:



1. Estrikti pon

(A) Main girder (sèl oswa doub girder)

Single Girder: Pri-efikas pou pi lejè anwoulman (jiska 20 tòn).

Double girder: Lou-devwa (20-100+ tòn), pi bon pou chvoch lontan.

Materyo: Asye ranfòse (bwat bwat pou kapasite segondè).

(B) Kamyon fen (cha fen)

Fonksyone: Sipòte pon an ak pèmèt mouvman ansanm pist la.

Eleman:

Rou(flanged pou swiv pist).

Kondwi motè(pou mouvman mache).

Tanpon\/chok(absòpsyon chòk).

2. Mekanis ap monte & leve

(A) Inite gende

Gwo chèn elektrik: Pou pi lejè anwoulman (1-10 tòn).

Fil kòd gende: Pou lou-devwa leve (10-100+ tòn).

Motè vizan: Ofri pouvwa leve.

(B) asanble Trolley

Fonksyone: Deplase gende a ansanm anlè a.

Kalite:

Manyèl pouse Trolley(pri ki ba, itilize limyè).

Trolley motè(Otomatik, egzak pwezante).

(C) atachman leve bobin-espesifik

Atachman	Pi bon pou	Elans	Cons
C-zen	Anwoulman vètikal	Anpeche deformation	Mande pou ajisteman manyèl
Bobin pwan\/kranpon	Anwoulman orizontal	Tache priz	Bezwen aliyman egzak
Elektwomay	Flat-lete anwoulman	Manyen vit	Pouvwa-depandan
Lifter Vakyòm	Poli\/kouvwi anwoulman	Pa gen mak	Kapasite limite

3. Sistèm pist

(A) travès pist

Top-kouri: Sipòte pa kolòn (pi wo kapasite).

Underhung (sispansyon): Monte nan plafon (ekonomize espas).

(B) ray\/tren

Creole I-travès(pou tèt-kouri).

Tracks ki fèmen(pou underhung trepye).

(C) Buffers Crane & fen sispann

Anpeche kolizyon nan pist fini.



4. Sistèm Power & Kontwòl

(A) Pwovizyon pou pouvwa

Sistèm Festoon(Kab jesyon pou deplase trepye).

Ba kondiktè(pou wo-devwa sik).

(B) Opsyon kontwòl

Kontwòl pendant(branche, pòtatif).

Radyo kontwòl remote(san fil, operasyon fleksib).

Otomatik (PLC-kontwole)pou liy pwodiksyon entegre.

(C) Karakteristik sekirite yo

Surcharge limiteur(blòk depase leve).

Limite switch(Anpeche sou-vwayaj).

Ijans sispann(Instant are).

.

5. Si ou vle ajoute-ons

✔ Anti-Way Sistèm- diminye balanse chaj.
✔ Peze echèl-Mezi pwa bobin nan tan reyèl.
✔ Wotasyon Trolley- Pou egzak aliyman bobin.
✔ Kamera teknik- Amelyore vizibilite pou operatè yo.

Konparezon: estanda vs bobin-espesifik trepye

Konpozan	Estanda teknik sou tèt li	Asye bobin teknik
Design Jirder	Pi lejè konstriksyon	Ranfòse pou lou, charj inegal
Leve aparèy	Creole Hook	C-hook, leman, oswa gen tan pwan
Sistèm kontwòl	Kontwòl vitès debaz yo	Anti-koud, pozisyon presizyon
Pist	Travès estanda	Lou-devwa pist pou enpak bobin

Eskise

Prensipal teknik





Avantaj nan asye bobin anlè trepye

Manyen espesyalize

Ki fèt espesyalman pou anwoulman asye ak atachman (C-Kwòk, leman, sezi) ki anpeche deformation epi asire sekirite leve

Segondè efikasite

Pi vit loading\/dechaje konpare ak charyo (jiska 50% ogmantasyon pwodiktivite)

Ka okipe anwoulman miltip ansanm ak atachman apwopriye

Espas Optimizasyon

Leve vètikal maksimize itilizasyon espas etaj

Pa gen obstak tè tankou ak charyo

Karakteristik sekirite

Sistèm anti-Way pou pwezante egzak

Pwoteksyon Surcharge anpeche aksidan

Diminye blesi travayè yo soti nan manyen manyèl

Dire

Estrikti ranfòse kenbe tèt ak lou, charj dans

Opsyon kowozyon ki reziste ki disponib pou anviwònman piman bouk

Kostim

Ka ekipe ak diferan atachman pou divès kalite bobin\/gwosè

Adaptab a tou de aplikasyon pou andedan kay la ak deyò





Steel Mills & Plant Processing

K ap deplase cho-woule ak frèt-woule anwoulman

Manje liy pwosesis (marinated, galvanize, elatriye)

Depo & depo

Anpile anwoulman jiska 5 kouch segondè

Loading\/dechaje soti nan kamyon ak Railcars

Pò & Terminals

Transfere anwoulman ant bato, kamyon ak yad depo

Operasyon Loading\/dechaje veso yo

Metal fabwikasyon

Manje Stamping près ak liy koupe

Manyen anwoulman nan sant sèvis yo

Endistri otomobil

Kap founi bay stock bobin nan liy pwodiksyon

Manyen asye espesyalite pou pati oto

Benefis endistri-espesifik

Pou sant sèvis asye: Pèmèt pwosesis 50+ anwoulman pou chak chanjman

Pou moulen woule frèt: Manch anwoulman jiska 200 degre san danje

Pou enstalasyon ekspòtasyon: Vitès moute loading nan veso (100+ anwoulman\/èdtan)





1.Design ak Jeni
Kondisyon pou rasanble:

Kapasite chaj (egzanp, 10t, 50t, 100t, elatriye), span, leve wotè, ak anviwònman operasyonèl yo defini.

Bezwen pèrsonalizasyon yo evalye, tankou mòd kontwòl (pendant, san fil, kabin) ak karakteristik espesyal (egzanp, anti-kolizyon, pwoteksyon Surcharge).

Preliminè konsepsyon:

Enjenyè estriktirèl ak konsèpteur teknik kreye premye konsepsyon teknik la, ki gen ladan gwo bout bwa prensipal la, fen cha, leve sistèm, sistèm Trolley, mekanis vwayaj, ak lòt konpozan.

Kalkil ak simulation:

Kalkil chaj yo fèt pou asire teknik la ka okipe kapasite espesifye a.

Ka analiz eleman fini (FEA) dwe itilize simulation ensiste ak devyasyon nan estrikti a asire sekirite ak estabilite.

Konsepsyon detaye:

Apre apwobasyon, desen an detay pou chak pati yo te fè, ki gen ladan prensipal la, fen cha, gende sistèm, motè, sistèm kontwòl, ak karakteristik sekirite.

2. akizisyon materyèl
Seleksyon materyèl anvan tout koreksyon:

Materyèl ki gen kalite siperyè tankou asye, asye alye, asye fòje, ak eleman elektrik yo souse dapre espesifikasyon.

Materyèl yo enspekte pou sètifikasyon bon jan kalite ak konfòmite ak estanda endistri (egzanp, ISO, CE).

Component Smart apwovizyone:

Konpozan estanda tankou motè, monte, panno kontwòl, switch limit, ak aparèy sekirite yo souse nan founisè serye.

3. Fabwikasyon nan konpozan
Girder Prensipal:

Koupe ak soude nan plak asye yo fòme pon an pon.

Se girder a reyini pa soude oswa anbalaj seksyon, asire li satisfè fòs ki nesesè yo ak presizyon.

Asanble fen cha:

Se cha nan fen fabrike ak reyini yo kenbe teknik la sou ray yo pist.

Asanble wou yo enstale asire vwayaj lis ansanm ray yo.

Ice ak Trolley System:

Se inite a gende (elektrik oswa manyèl) reyini, ki gen ladan tanbou a, kòd fil, zen, ak motè.

Se sistèm nan Trolley bati transpòte gende a atravè pon an, ki gen ladan wou Trolley ak mekanis kondwi.

Crane vwayaje mekanis:

Wou yo teknik yo monte sou cha yo fen, asire lis mouvman orizontal.

Se sistèm nan kondwi enstale kontwole vitès vwayaj la.

4. Asanble nan teknik
Main enstalasyon gwo bout bwa:

Se girder prensipal la reyini leve ak pozisyone sou cha yo fen.

Se girder a aliyen asire entegrite estriktirèl.

Trolley ak gende enstalasyon:

Se sistèm nan Trolley monte sou girder prensipal la, epi li se gende a monte nan Trolley la.

Se chèn nan chaj oswa kòd fil enstale ak teste pou operasyon lis.

Mekanis vwayaj konfigirasyon:

Wou yo teknik yo ekipe, epi li se mekanis nan kondwi ki konekte nan sistèm nan kontwòl pou mouvman orizontal.

5. enstalasyon sistèm elektrik ak kontwòl
Fil elektrik ak kontwòl panèl:

Se panèl la kontwòl enstale ak branche nan jere tout mouvman teknik (monte, Trolley, vwayaj teknik).

Limit switch, bouton sispann ijans, ak alam sekirite yo entegre nan sistèm kontwòl la.

Enstalasyon motè ak Kovèti pou:

Motè pou monte, vwayaje, ak Trolley a yo enstale ak ki konekte nan sistèm Kovèti pou respektif yo.

Tès nan sistèm kontwòl:

Sistèm kontwòl yo tcheke pou asire entegrasyon apwopriye nan kontwòl pendant, san fil aleka, oswa opsyon kontwòl kabin.

6. Tès ak kontwòl kalite
Tès chaj:

Crane a sibi tès chaj estatik (yo tcheke estabilite) ak tès chaj dinamik (yo tcheke pèfòmans operasyonèl nan kondisyon aktyèl travay).

Pwoteksyon Surcharge ak switch limit yo teste asire yo fonksyone kòrèkteman.

Tès sistèm sekirite:

Alam yo son ak limyè, switch limit, bouton sispann ijans, ak aparèy sekirite yo tout teste pou fonctionnalités.

Tès mouvman:

Tout mouvman-hoisting, Trolley Mouvman, Bridge vwayaj, ak Sway kontwòl-yo teste pou operasyon lis ak presizyon.

Tès elektrik:

Tout eleman elektrik yo teste pou fil elektrik, baz, ak kominikasyon ant sistèm yo.

Dokimantasyon ak Sètifikasyon:

Se teknik la enspekte dapre estanda sekirite entènasyonal yo ak sibi sètifikasyon pa otorite ki enpòtan (egzanp, CE, ISO).

Sètifika tès pou motè, trepye, ak tès chaj yo prepare.

7. Enspeksyon final ak penti
Enspeksyon vizyèl:

Yon enspeksyon apwofondi te pote soti asire ke teknik la satisfè espesifikasyon konsepsyon ak kondisyon sekirite.

Penti:

Se teknik la pentire ak-wo kalite penti anti-korozyon pwoteje li nan kondisyon anviwònman an.

Make ak etikèt:

Etikèt sekirite, avètisman, ak mak kapasite yo aplike nan teknik la pou idantifikasyon apwopriye.

8. livrezon ak enstalasyon
Livrezon:

Se teknik la ak anpil atansyon demonte nan pati transpòte (si sa nesesè) ak anbake nan kote kliyan an.

Enstalasyon:

Se teknik la enstale sou-sou sit, ak tout koneksyon (pouvwa, mekanik, kontwòl) yo te fè.

Final komisyonin:

Se teknik la komisyone pa kouri li nan yon seri de tès operasyonèl asire li travay byen.

Se fòmasyon operatè fèt, si sa nesesè, pou itilize san danje epi efikas.

9. Post-enstalasyon sipò
Fòmasyon Kliyan:

Operatè fòmasyon sou ki jan yo sèvi ak teknik la san danje epi efektivman.

Orè antretyen:

Bay yon plan antretyen pou kontinye operasyon teknik la, ki gen ladan enspeksyon regilye, wilaj, ak tès yo.

Apre-lavant sipò:

Ofri pati rezèv, depanaj, ak sèvis reparasyon.
