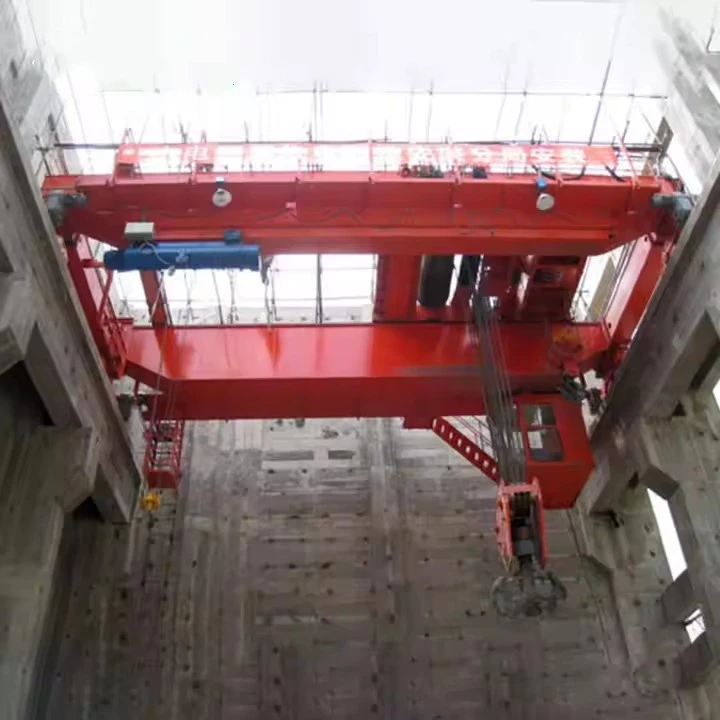

Anlè teknik doub Girder 30 tòn

Avantaj Double Girder vs Single Girder:

Pi wo kapasite chaj (jiska 550 tòn oswa plis).

Pi bon wotè zen (pa gen obstak pi ba gwo bout bwa).

Apwopriye poupi long spanepigwo-sik devwa.

Pèmèt entegrasyon anvwaye oksilyè oswa atachman leve espesyalize.



Konparezon ak yon sèl-Girder Cranes

Karakteristik	Double Girder (30T)	Single Girder (30T)
Wotè Hook	Pi wo (pa gen obstak pi ba gwo bout bwa)	Pi ba
Durability	Plis solid pou itilizasyon lou-	Pi lejè devwa
Espansyon	Better for long spans (>25m)	Limite span
Pri	Pi wo pri inisyal	Plis ekonomik



Kapasite:30 tòn metrik (ka Customized pou pi wo chaj si sa nesesè).

span:Tipikman varye de10m rive 35m(Personnalisable ki baze sou layout atelye).

Wotè leve:Estanda se6m–30m(reglabl pou chak kondisyon).

Klas travay: A5–A7(modere a lou-sik devwa).

Vitès operasyon:

Leve:1.5-10 m/min(opsyon vitès varyab).

Trolley vwayaj:10-30 m/min.

Vwayaj pon:20-60 m / min.

Pwovizyon pou pouvwa: 3-faz, 380V/415V, 50Hz(oswa dapre estanda rejyonal yo).

A 30-tòn doub travès trepye anlèkonsiste de plizyè eleman enpòtan k ap travay ansanm pou asire operasyon leve san danje epi efikas. Anba a se yon dekonpozisyon detaye sou li yopi gwo konpozanak fonksyon yo:



1. Pon travès (Main Beams)

Fonksyon:Prensipal chay-estrikti pote sou lajè pist teknik la.

Materyèl:Gwo -fòs asye (Q235B, Q345B, oswa ekivalan).

Konsepsyon:

Bwat travès:Konstriksyon asye soude (komen pou trepye 30-tòn).

Travès travès:Pi lejè men mwens komen pou aplikasyon pou gwo-devwa.

Karakteristik:

Ranfòse pou frigidité ak defleksyon minim.

Sipòte mouvman chariot ak anvwaye.

2. Fen kamyon yo (Fen cha yo)

Fonksyon:Sipòte travès pon yo epi pèmèt mouvman teknik sou ray pis aterisaj yo.

Eleman:

Wou:Fòje asye oswa wou alyaj ak BEARINGS.

Kondwi motè:Motè AC/DC ak fren (youn oswa toude bò kondwi).

Tanpon/Eksepsyonèl:Amortisseurs pou anpeche domaj nan limit vwayaj.

Balay tren:Retire debri nan pist la.

3. Levage Mekanis

Fonksyon:Leve ak bese chaj la vètikal.

Eleman:

Ice elektrik (oswa winch):

Tanbou kòd fil elektrik:Kenbe kab la leve.

Kwòk blòk:Ekipe ak yon zen pivotant 30-tòn.

Fren:Doub -fren disk pou echèk-fonksyon an sekirite.

Motè:Gwo -koupl, pwoteje tèmik (egzanp, 30 kW pou leve 30-tòn).

Larsen (Bwat la):Konvèti vitès motè a nan koupl leve.

Gid kòd:Anpeche kòd fil anmele.

4. Trolley (Inite Krab)

Fonksyon:Deplase anvwaye a orizontal sou travès pon yo.

Eleman:

Ankadreman:Estrikti asye ak wou.

Sistèm kondwi:Motè, angrenaj, ak fren pou vwayaj lis.

Woulo gid:Kenbe Trolley la aliyen sou travès yo.

5. Sistèm pist

Fonksyon:Sipòte mouvman teknik la.

Eleman:

Travès pist:Steel I-travès oswa seksyon bwat fabrike.

Rail teknik:P43, QU70, oswa QU100 (selon chaj).

Kranpon tren:Sekire ray nan estrikti sipò a.

6. Sistèm elektrik ak kontwòl

Fonksyon:Pouvwa ak kontwole operasyon teknik.

Eleman:

Kontwòl Panel:Gen ladann kontakè, relè surcharge, ak PLC (si otomatik).

Entèfas operatè:

Kontwòl pendant:Kontwolè filaire pòtatif.

Radyo Remote:Operasyon san fil.

Kontwòl kabin:Pou trepye ak yon kabin operatè.

Limit switch:Pou anvwaye limit anwo / pi ba ak limit vwayaj chariot / pon.

Festoon/Bobine kab:Jere pouvwa ak siyal câbles.

.

7. Konpozan sekirite

Limiteur Surcharge:Anpeche leve pi lwen pase kapasite 30-tòn.

Arè Ijans (E-Stop):Koupe kouran nan ka ijans.

Sistèm Anti-Kolizyon:Pou plizyè trepye sou menm pist la.

Aparèy avètisman:Buzzer/kòn ak limyè k ap flache.

Pye ak platfòm antretyen:Pou enspeksyon (si sa aplikab).

8. Pwodwi pou Telefòn si ou vle

Magnet/Grapple:Pou manyen bouyon metal oswa materyèl esansyèl.

Echèl teknik:Peze sistèm entegre nan zen an.

Kondwi frekans varyab (VFD):Pou kontwòl vitès douser.

Otomatik:RFID pwezante, siveyans aleka.

Trase

Prensipal teknik





Kapasite chaj siperyè & Estabilite

Ki fèt pougwo -devwa 30-tòn leveak potansyèl pou pi gwo kapasite (jiska 550+ tòn).

Doub travèsbay pi bon distribisyon chaj, minimize defleksyon ak amelyore entegrite estriktirèl.

Maksimize Hook Wotè & Espas Travay

Pa gen obstak pi ba (kontrèman ak trepye sèl), sa ki pèmètitilizasyon konplè espas vètikal-kritik pou atelye wo oswa anpile materyèl lou.

Pi long span (10m–35m+)

Ideyal pouenstalasyon lajè(egzanp, moulen asye, chantye bato) kote yon sèl trepye ta dwe tonbe oswa bezwen sipò siplemantè.

Precision & Kontwòl

Kondwi frekans varyab (VFD)pèmèt lis akselerasyon / ralantisman, diminye balanse chaj.

Si ou vleautomatisation(PLC, sistèm anti-sway) pou operasyon delika (egzanp, enstalasyon turbine).

Amelyore Sekirite & Redondans

Doub fren, limiteur surcharge, ak arè ijans.

Sistèm anti-kolizyon yopou anviwònman milti-tekpye.

Personnalisation & Fleksibilite

Sipòanvwaye oksilyè(egzanp, anvwaye 2x15-tòn pou leve balanse).

Konpatib akleman, pwan, oswa kwòk espesyalizepou divès kalite materyèl (bobin, bouyon, resipyan).

Dirab ak antretyen ki ba

Evalyasyon devwa A5–A7(itilizasyon lou/kontinyèl).

Aksè fasil pou enspeksyon atravèplatfòm antretyen.



1. Steel & Metal Processing

Manyen metal cho:Louch, lengote, ak bobin nan fondri / woule moulen.

Boutik fabrikasyon:Deplase gwo soude oswa pati machinn.

2. Enèji & Plant pouvwa

Enstalasyon turbine/dèlko(plasman presizyon).

Manyen transfòmatè(30+ tòn inite).

3. Konstriksyon bato ak pò

Asanble blòk bato(leve seksyon kòk).

Dockyards:Chaje / dechaje machin lou.

4. Mining & Cement

Brwayeur, fou, ak manyen materyèl esansyèl(ak pwan oswa leman).

5. Otomobil & Aerospace

Liy pou laprès:Echanj 30-tòn mouri.

Konpozan avyon:Asanble zèl oswa mòn motè.

6. Enfrastrikti & Konstriksyon

Travès prefabrike konkrèpou pon/wo{0}}monte.



1. Design & Jeni
Defini espesifikasyon (kapasite, span, wotè leve, vitès, mòd kontwòl).

Kreye desen detaye konsepsyon estriktirèl ak elektrik.

Fè analiz estrès ak simulation.

Jwenn apwobasyon kliyan.

2. Akizisyon materyèl
Sous gwo-plak asye, seksyon, motè, eleman elektrik, ak pyès ki nan konpitè.

Verifye materyèl yo satisfè nòm obligatwa yo (pa egzanp, Q235B/Q345B asye pou travès).

3. Koupe & Preparasyon
Koupe plak asye ak pwofil lè l sèvi avèk CNC plasma koupe oswa machin koupe lazè.

Prepare konpozan pa netwaye, ébavure, ak mete fòm.

4. Soudi & Asanble Travès Main
Rasanble eleman gwo bout bwa pou chak konsepsyon.

Sèvi ak soude otomatik oswa manyèl (MIG, TIG, oswa soude arc submerged).

Fè tretman chalè soulajman estrès pou diminye estrès soude.

5. fabrike nan fen cha ak chariot
Manifakti ankadreman chariot fen, asanble wou, ak ankadreman chariot.

Rasanble motè, bwat, fren, ak wou sou ankadreman.

6. Tretman andigman
Sandblast tout pati asye yo retire rouye ak enpurte.

Aplike kouch primè ak penti final la (penti endistriyèl-anti-korozyon).

7. Enstalasyon sistèm elektrik ak kontwòl
Enstale motè, panno kontwòl, fil elektrik, switch limit, alam, ak detèktè.

Mete kanpe pendant, kabin, oswa inite kontwòl remote.

Entegre aparèy sekirite ak tès koneksyon elektrik.

8. Asanble mekanik
Monte Trolley sou travès prensipal yo.

Tache mekanis levage ki gen ladan kòd fil, tanbou, kwòk.

Rasanble mekanis vwayaje teknik sou cha fin.

9. Tès & Enspeksyon
Fè tès san -chaj ak plen-chaj pou levage, vwayaj chariot, ak vwayaj teknik.

Tcheke switch limit, aparèy sekirite, alam, ak sistèm frenaj.

Fè evalyasyon pèfòmans selon estanda (ISO, FEM).

10. Final Ajisteman & Asirans Kalite
Fè kalibrasyon ki nesesè yo ak bon -regleman.

Fè enspeksyon final ak sètifikasyon.

Pake epi prepare pou livrezon.
