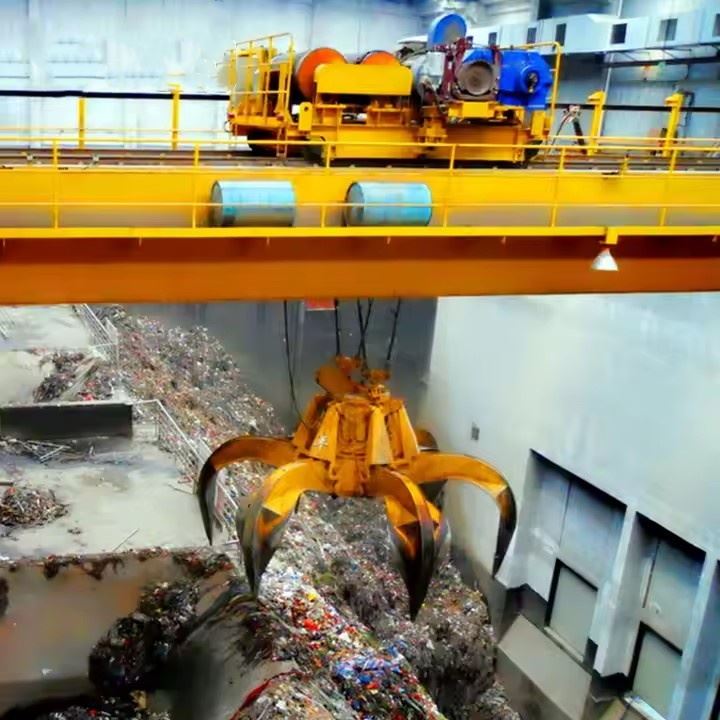

Double gwo bout bwa teknik anlè ak pwan bokit elektrik

Ki sa li ye?

A Double Beam Overhead Crane ak yon pwan bokit elektrikse yon sistèm manyen materyèl entegre ki fèt pou gwo-volim, gwo-sik pwan, leve, ak jete materyèl an gwo. Li konsiste de de pati prensipal:

Double Girder Overhead Crane:Bay fondasyon estriktirèl la ak mobilite (leve, vwayaj kwa, vwayaj long).

Bokit pou pwan elektrik motè:"Men" espesyalize ki ouvri, fèmen, ak fouye nan materyèl lè l sèvi avèk pwòp motè elektrik ki bati{0}}.

Konbinezon sa a kreye yon solisyon trè efikas ak otomatik pou deplase materyèl ki lach tankou bouyon metal, grenn, chabon, ak plis ankò.

Konparezon: Grab elektrik ak kòd-Opere Grab

Nwayo konpozan: kote yo pote, bwat, motè, ponp

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (KG): 2000 kg

Videyo enspeksyon-sandan:Yo bay

Rapò tès machin: bay

Design: doub gwo bout bwa

Efikasite: efikasite segondè

Vitès operasyon: gwo vitès operasyon

Estabilite: Anti-fonksyon balanse

Koulè: Si ou vle

Sous pouvwa: 110V / 220V / 230V / 380V / 440V, Customized

Espansyon: 7.5-31.5m

Natirèlman. Isit la se yon pann detaye nan eleman yo nan yonDouble Beam Overhead Crane ak yon pwan bokit elektrik.

Sistèm sa a se yon konbinezon entegre de gwo sous-sistèm: ladoub estrikti teknik travèsak laatachman pwan motè elektrik. Konprann eleman yo mande pou gade tou de.

1. Double Girder anlè teknik konpozan

Sa a bay sipò estriktirèl la ak mobilite.

A. Sistèm estriktirèl

Travès prensipal pon (x2):Travès prensipal orizontal yo, tipikman fabrike kòm travès bwat gaya soti nan plak asye. Yo fèt pou devyasyon minimòm anba chay la dinamik nan pwan nan k ap deplase.

Fen kamyon yo:Asanble nan chak pwent pon an ki loje eleman yo pou mouvman longitudinal.

Wou vwayaj:Gwo-dyamèt, wou doub-bride ki kouri sou ray pist yo.

Travel Drive Motors:Motè elektrik ki pouvwa wou yo pou deplase tout teknik la sou pis aterisaj la.

Fren:Echèk-fren ki an sekirite ki angaje otomatikman si yo pèdi kouran.

Sistèm pist:Tren fiks ki enstale sou estrikti bilding lan, ki gen ladann gwo-travès ak ray pis aterisaj.

B. Levage ak Trolley System

Chariot ankadreman:Estrikti ki pote anvwaye a epi ki vwayaje atravè tèt de travès prensipal yo.

Inite Ice Prensipal:Yon gwo -lès elektrik kòd fil elektrik ki responsab pou leve ak bese tout asanble benyen an.

Leve motè:Bay pouvwa a leve.

Leve bwat:Diminye vitès motè pou ogmante koupl leve.

Tanbou:Inite silendrik alantou ki kòd fil la blese.

Fil kòd:Gwo -fòs, kab fleksib ki konekte anvwaye a ak benyen an.

Fren anvwaye:Sistèm frenaj prensipal ak segondè pou kenbe chaj an sekirite.

Trolley Drive:Mekanis ki deplase Trolley la sou travès pon yo.

Trolley Drive motè

Wou chariot

C. Sistèm elektrik (bò teknik)

Sistèm Bar kondiktè / Sistèm Festoon:Bay pouvwa chariot teknik la pandan l ap deplase sou pon an. Ba kondiktè ki fèmen yo pi pito pou anviwònman pousyè.

Kontwòl Panel:Kay konpozan elektrik tankou kontakè, pwoteksyon Surcharge, ak Kondwi Frekans Varyab (VFD) pou kontwòl lis nan tout mouvman teknik.

Radyo Remote Control:Prensipal koòdone itilizatè a, ki pèmèt operatè a kontwole tout fonksyon teknik ak pwan nan yon pwen ki an sekirite.

2. elektrik bokit pwan sistèm konpozan

Sa a se "men an" espesyalize ki fè fonksyon an arachman.

A. Gen tan pwan mekanik

Gen tan pwan kokiy (machwa):Bokit aktyèl yo ki fèmen materyèl la. Tipikman te fè soti nanfe ki reziste -fwotman (egzanp, HARDOX)pou kenbe tèt ak mete nan materyèl tankou bouyon metal oswa wòch. Design kapabclamshell(2 machwè) oswazoranj-kale(4-6 machwè).

Frame & Hanger:Estrikti nan tèt ki konekte pwan nan anvwaye teknik la ak rotator.

Sistèm Liaison:Yon seri de levye ak broch ki tradui fòs ki soti nan motè a fèmen nan mouvman an ouvèti ak fèmen nan machwè yo.

B. Gen tan pwan Power & Drive System

Motè pwan elektrik:Kè sistèm lan. Yon motè elektrik ki sele, ki gen gwo -koupl ki monte dirèkteman sou ankadreman pwan lan. Li bay pouvwa pozitif pou louvri epi fèmen machwè yo.

Kovèti pou redukteur:Tache ak motè a, li redui gwo -pèsistans yap ogmante jiska motè a nan gwo -koupl, ba-wotasyon vitès ki nesesè pou kondwi koneksyon an epi fèmen machwè yo ak gwo fòs.

Bwat Koneksyon elektrik:Sitiye sou pwan lan, li resevwa pouvwa nan teknik la atravè yon kab fleksib.

C. Entegrasyon ak Eleman Kontwòl

Rotatè motè:Yon eleman enpòtan monteant zen an anvwaye ak pwan lan. Li pèmèt pwan nan vire 360 ​​degre pou pwezante egzak lè moun ap jete fatra. Sa a se yon inite motè separe.

Kab pouvwa fleksib:Yon gwo -devwa, kab fleksib ranfòse ki delivre elektrisite soti nan chariot teknik la desann nan bwat koneksyon pwan lan. Li jere pa yontanbou anroule kaboswa festoon sou Trolley la pou anpeche domaj.

Kontwòl Entegrasyon:Kòmandman ouvè/fèmen pwan nan entegre nan kontwòl radyo teknik la. Operatè a gen bouton dedye pou tout fonksyon:Leve leve/desann, vwayaj chariot, vwayaj teknik, pwan louvri/fèmen, vire agoch/dwat.

Trase

Prensipal teknik

Sinèrji ki genyen ant teknik doub travès gaya ak pwan elektrik entèlijan an kreye yon sistèm ki gen avantaj san parèy:

1. Siperyè Efikasite ak Pwodiktivite

Siklis gwo-:Sistèm nan otomatize tout pwosesis la-pran, leve, vwayaje, wotasyon, ak jete fatra-siyifikativman pi vit pase metòd manyèl oswa ekipman mobil tankou chajè devan-.

Operasyon kontinyèl:Ki fèt pou sik devwa grav -24/7 (Klas D & E), maksimize debi nan anviwònman ki difisil tankou depo yo ak plant elektrik.

Tan Sik Redwi:Grip elektrik la bayaksyon pozitif ak rapid ouvèti ak fèmen, kontrèman ak kòd-grip ki fonksyone ki depann sou gravite epi yo ka pi dousman.

2. Eksepsyonèl kontwòl operasyon ak presizyon

Kontwòl pwopòsyonèl:Motè pwan elektrik la pèmèt ouvèti ak fèmen gradyèl, mezire. Operatè a ka pwan yon chaj pasyèl, souke bokit la pou rezoud materyèl, epi asire egzeyat konplè san sak.

Wotasyon 360 degre:Rotatè motè entegre a pèmèt operatè a pozisyone pwan nan nan ang egzak la pi bon pou tou de arachman ak egzak jete fatra nan yon Hopper, kamyon, oswa shredder, minimize devèsman.

Ekselan fòs fouye:Motè elektrik devwe sou pwan nan bay koupl ki konsistan, segondè pou kraze nan pil konpakte, nan frizè oswa lou (egzanp, bouyon metal, minrè) ke lòt pwan ta ka lite ak.

3. Amelyore Sekirite

Radyo Remote Control:Operatè yo ka kontwole tout sistèm nan nan yon pwen estratejik ki an sekirite, lwen pousyè, debri ki tonbe, ak zòn pwojeksyon potansyèl yo.

Eliminasyon Travay Manyèl:Otomatik aspè ki pi danjere nan manyen materyèl esansyèl, kenbe travayè yo deyò danje.

Fail-Fren ki an sekirite:Leve teknik la ak kondui yo ekipe ak echèk -fren ki an sekirite ki angaje otomatikman nan ka ta gen yon pann kouran, sekirize chaj la.

Platfòm ki estab:Konsepsyon an doub travès bay estabilite imans, anpeche balanse ak asire mouvman kontwole nan chay lou, balanse.

4. Redwi depans fonksyònman ak travay

Operasyon yon -moun:Yon operatè sèl ranplase plizyè moso nan ekipman mobil ak operatè yo, siyifikativman diminye depans travay yo.

Pi ba antretyen:Sistèm nan genyengréement pi senppase yon pwan 4-kòd (sèlman yon seri kòd anvwaye), diminye konpleksite antretyen ak pri ranplasman kòd fil.

Segondè rezistans:Konstwi ak fwotman -aye ki reziste (egzanp, HARDOX) sou konpozan teknik la ak solid, ki mennen nan yon lavi ki pi long ak mwens tan pou reparasyon nan anviwònman abrazif.

Efikasite enèji:Operasyon elektrik se jeneralman pi efikas ak pi bon mache pase fè fonksyone plizyè machin mobil ki mache ak dyezèl-.

5. Versatility ak optimize espas

Operasyon anlè:Teknik la opere nan espas anlè ki pa itilize, kenbe etaj la klè pou lòt trafik, depo, ak ekipman, kontrèman ak ekipman mobil ki mande pou koulwa lajè.

Kapab adaptab:Pandan ke yo souvan configuré pou yon materyèl prensipal (egzanp, bouyon metal), ka pwan nan souvan chanje oswa modifye pou okipe diferan kalite solid esansyèl.

Sistèm sa a se chwal chwal pou endistri ki bezwen deplase volim masiv nan materyèl ki lach, esansyèl ak efikasite ak fyab.

1. Resiklaj Bouyon Metal (Aplikasyon Prensipal)

Sèvi ak:Chaje ak manje brwayeur, sizayman, ak balers; klasman ak deplase fragmenté bouyon fèr ak ki pa{0}}fèr; dechaje machin livrezon.

Poukisa li ideyal:Pouvwa pwan elektrik la esansyèl pou fouye ak konbat ak pil bouyon dans, iregilye. Estrikti doub travès la okipe chaj ekstrèm yo ak fòs dinamik yo.

2. Plant jenerasyon pouvwa

Sèvi ak:Deplase chabon, byomass, oswa lòt konbistib solid soti nan pil depo nan senti CONVEYOR ki manje chodyèr plant la.

Poukisa li ideyal:Bay mezi gaz egzak ak kapasite melanje pa pwan nan diferan pati nan pil la. Opere seryezman nan tout kondisyon metewolojik.

3. Pò ak Tèminal Bulk

Sèvi ak:Dechaje bato en ak transfere kago tankou grenn, chabon, angrè, ak minrè nan depo ki baze sou rivaj-oswa sou transporteur/kamyon.

Poukisa li ideyal:Konbinezon an nan gwo kapasite leve, span long, ak kontwòl egzak fè li efikas pou operasyon dechaje bato.

4. Mining ak Total Processing

Sèvi ak:Manyen minrè, gravye, wòch kraze, ak sab soti nan depo rive nan brwayeur, ekran, oswa zòn chaje.

Poukisa li ideyal:Konstriksyon abrasion -rezistan nan pwan nan kenbe tèt ak anviwònman an pinisyon, ak fòs la fouye kraze pil konpakte.

5. Fonderie ak Steel Mills

Sèvi ak:Chaje founo ak matyè premyè tankou coke, kalkè, ak fè kochon; manyen sab pou Distribisyon; k ap deplase salop.

Poukisa li ideyal:Kontwòl presizyon an pèmèt pou chaje egzat engredyan fou a, epi sistèm nan ka jere anviwònman tanperati ki wo -.

6. Jesyon fatra ak resiklaj

Sèvi ak:Bay fatra-pou-ensinerateur enèji yo ak Fatra Solid Minisipal (MSW); deplase ak vire konpòs; manyen resiklaj tankou papye ak katon.

Poukisa li ideyal:Sistèm grapple otomatik la efikasman okipe gwo volim materyèl eterojèn.

Pwosesis fabrikasyon yonQDY métallurgique Distribisyon pon teknikenplike kontwòl kalite strik ak jeni espesyalize asire durability, rezistans chalè, ak sekirite. Anba a se yon etap-pa-dekonpozisyon pwosedi pwodiksyon an:

1. Design & Jeni

Chaj ak analiz anviwònman– Kalkil poukapasite leve (5–500+ tòn), span, ak rezistans chalè.

CAD/3D Modeling– Konsepsyon estriktirèl, simulation estrès (FEA), ak konfòmite akISO, FEM, oswa GB estanda.

Personnalisation– Karakteristik opsyonèl (eksplozyon-prèv, anvwaye izole, automatisation) yo entegre.

2. Seleksyon materyèl ak preparasyon

Main Girders & End Cha– Asye ki gen gwo -fòs (Q345B, Q460C) oswa chalè -rezistan asye alyaj.

Fil kòd & Kwòk– Espesyalchalè -trete asye alyaj(pou manyen metal fonn).

Eleman elektrik– Kòb, motè, ak materyèl izolasyon ki reziste -tanperati-.

3. Fabrikasyon eleman kle yo

A. Konstriksyon Pon Girder

Koupe ak soude- CNC plasma / lazè koupe pou presizyon;soude ak arc submerged (SAW)pou jwenti -wo fòs.

Tretman Chalè– Estrès-soulaje recuit pou anpeche deformation.

D'- Perçage, fraisage, ak sifas fanm k'ap pile pou presizyon asanble.

B. Asanble Hoist & Trolley

Leve tanbou ak bwat- Machin pou operasyon lis; teste anba1.25x rated chaj.

Fren ki reziste -Chalè– Doub -disk oswa fren elektwomayetik pou echèk-kenbe san danje.

Louch Hook & Sekirite Latch– Fòje ak ultrasons teste pou fant.

C. End Trucks & Track System

Machin wou ak tren- Wou asye fè tèt di toujou pou lavi mete long.

Kondwi motè ak redukteur– Ekipe akmekanis anti-patinpou chay lou.

4. Entegrasyon sistèm elektrik ak kontwòl

Festoon/Kondiktè Bar System– Pou ekipman pou pouvwa sou pist la.

Kondwi frekans varyab (VFD)- Pou kontwòl vitès lis ak efikasite enèji.

Sikui Sekirite- Detèktè Surcharge, switch limit, ak kanpe ijans.

Kontwòl Operatè yo– Pendant, kabin, oswasistèm aleka/otomatik.

5. Sifas Tretman & Pwoteksyon Kowozyon

Sandblasting (SA 2.5 Klas)- Retire rouye ak amelyore adezyon penti abazde.

Tanperati segondè-Pentire/Kouch– Zenk-jadendanfan rich + chalè-rezistans (jiska800 degre).

Izolasyon eleman kritik– Fib seramik oswa kouch refractory sou kwòk ak kòd.

6. Asanble & Tès

A. Chèk pre-asanble a

Enspeksyon dimansyon nan travès, Trolley, ak cha fin.

Aliyman ray pist ak tren teknik.

B. Tès chaj (pa estanda ISO 4310 / GB)

Pa gen -Tès chaj- Tcheke motè, fren, ak fonksyon vwayaj.

Tès chaj estatik – 1.25x kapasite ratedpou 10+ minit.

Tès chaj dinamik – 1.1x kapasite ratedak mouvman repete.

Tès Fren Ijans– Verifye echèk-mekanis ki an sekirite.

C. Validasyon rezistans chalè (pou trepye fonderie)

Ekspozisyon tanperati -simule (si sa nesesè).

7. Anbalaj & Livrezon

Demonte (si sa nesesè)– Pou gwo trepye, konpozan yo anbake separeman.

Anbalaj Anti-Korozyon– VCI fim oswa desiccant pou transpò lòt bò dlo.

Dokimantasyon– Manyèl, rapò tès, ak sètifikasyon (CE, ISO, GOST, elatriye).

8. Enstalasyon ak Komisyonin (Sou-Site)

Aliyman pist ak remonte teknik.

Final tès chaj ak fòmasyon operatè.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
