Sou tèt vwayaje teknik



Yon teknik vwayaj anlè, ke yo rele tou yon teknik pon, se yon kalite ekipman leve ki lajman ki itilize nan divès endistri pou manyen materyèl. Li fèt pou deplase chaj lou orizontal atravè yon espas travay, anjeneral nan plant fabrikasyon, depo, ak atelye.

2.Yon teknik vwayaje anlè konsiste de pis aterisaj paralèl ak yon pon vwayaje ki kouvri espas sa a. Mekanis leve a, ke yo rekonèt kòm anvwaye a, monte sou pon an. Teknik sa a opere lè li deplase pon an sou pis aterisaj yo, ak anvwaye a deplase sou pon an, bay yon mouvman twa dimansyon nan chaj nan zòn operasyonèl teknik la.

3.Lè w ap chwazi yon teknik vwayaj anlè, konsidere faktè tankou kapasite chaj, span, wotè leve, vitès, ak kondisyon espesifik nan operasyon ou. Bon enstalasyon ak antretyen yo enpòtan anpil pou asire lonjevite teknik la ak operasyon an sekirite.

4.Entwodiksyon sa a bay yon konpreyansyon debaz sou trepye vwayaje anlè, mete aksan sou enpòtans yo nan divès aplikasyon endistriyèl.

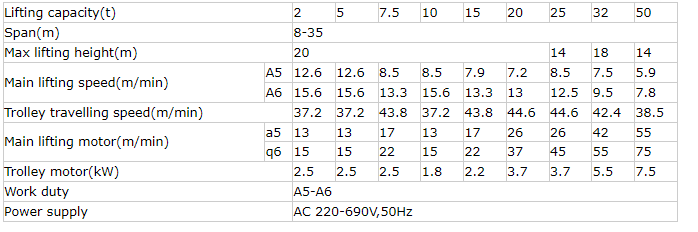

Max. Wotè leve: 20m

Garanti: 1 ane

Pwa (KG): 500 kg

Moman pou leve:20-500kN

Max. Leve chaj: 2.5-62.5t

span: 35m

Pouvwa: AC 220-690V 50Hz

tanperati k ap travay: -33 ~ 46 degre

kontwòl vitès: rezistans / konvèsyon frekans / regilatè

1.Main gwo bout bwa

1.Gwo bout bwa prensipal la, ke yo rele tou travès pon an oswa travès teknik, se yon eleman enpòtan nan yon teknik vwayaj anlè. Li jwe yon wòl enpòtan anpil nan sipòte chaj la ak fasilite mouvman an nan anvwaye a ak chariot atravè span nan teknik la.

2.Isit la yon gade detaye sou gwo bout bwa prensipal la: Fonksyon: gwo bout bwa prensipal la sèvi kòm eleman prensipal estriktirèl ki kouvri distans ki genyen ant pis aterisaj teknik la. Li pote pwa chaj la ke yo te leve pa anvwaye a ak pwa a nan anvwaye a ak chariot tèt yo. Gwo bout bwa a responsab pou distribye chay sa yo respire sou pis aterisaj yo, pou asire operasyon ki estab ak an sekirite.

Doub Girder:

Konsepsyon: Gen de travès paralèl ak Trolley la kouri sou ray monte sou tèt travès yo. Leve a ka monte swa pi wo oswa ant travès yo.

Aplikasyon: Ki fèt pou chaj lou, pi gwo span, ak pi wo wotè leve. Souvan yo itilize nan gwo enstalasyon endistriyèl, moulen asye, ak chantye.

Avantaj: Pi wo kapasite chaj, pi gwo estabilite, pi bon wotè zen, ak plis fleksibilite nan pwezante anvwaye an.

3.An rezime, gwo bout bwa prensipal yon teknik vwayaje anlè se yon eleman fondamantal ki sipòte operasyon leve teknik la, bay fòs ak estabilite ki nesesè pou okipe chay lou san danje epi avèk efikasite.

Sistèm leve

Sistèm leve yon teknik vwayaje anlè se mekanis ki pèmèt teknik la monte, bese, epi deplase chay lou. Sistèm sa a se santral nan operasyon teknik la epi li fèt pou asire manyen materyèl san danje epi efikas.

Konpozan prensipal yo nan sistèm nan leve gen ladan anvwaye a, Trolley, kòd fil oswa chèn, ak divès kalite mekanis kontwòl.Tankou:

Leve:

Fonksyon: Levage a se eleman debaz ki responsab pou leve ak bese chay la. Li konvèti enèji elektrik nan enèji mekanik pou deplase chaj la vètikal.

Fil kòd oswa chèn:

Fil kòd: Te fè nan seksyon fil asye trese ansanm, kòd fil yo fò, dirab, epi yo kapab manyen chaj lou ak etann minim.

Chèn: Te fè nan lyen metal, chenn yo anjeneral yo itilize nan operasyon leve pi lejè. Chenn yo ofri gwo fòs epi yo gen mwens tandans fè anmele oswa koube pase kòd fil.

3.Sistèm leve yon teknik vwayaj anlè yo itilize nan divès endistri, ki gen ladan fabrikasyon, anbake, konstriksyon, ak lojistik, pou okipe chay ki sòti nan ti eleman ak gwo machin lou.

4.An rezime, sistèm nan leve nan yon teknik vwayaje anlè se yon eleman konplèks men vital ki pèmèt teknik la fè fonksyon prensipal li nan deplase chay lou. Konsepsyon, operasyon, ak antretyen li yo enpòtan anpil pou asire sekirite ak efikasite operasyon teknik la.

3.Fen gwo bout bwa

1.Fè gwo bout bwa a nan yon teknik vwayaje anlè, ke yo rele tou yon kamyon fen oswa cha, se yon eleman enpòtan ki sipòte travès pon an (gwo bout bwa prensipal) epi ki pèmèt teknik la vwayaje sou pis aterisaj yo.

2. Men yon gade detaye sou fonksyon li yo, kalite, ak konsiderasyon konsepsyon:

Fonksyon gwo bout bwa a:

Sipò ak Estabilite: Travès nan fen sipòte pwent yo nan travès pon an epi asire li rete estab ak aliyen pandan li deplase sou pis aterisaj yo.

Mouvman: Li loje wou yo oswa woulèt ki pèmèt tout pon teknik la vwayaje orizontal sou travès pist yo.

Distribisyon chaj: Li ede distribye chaj la soti nan travès pon an nan travès yo pist, asire menm distribisyon pwa ak estabilite pandan operasyon an.

Kalite travès fen:

FiksFenTravès:

Konsepsyon: gwo bout bwa a se solidman tache ak travès pon an epi li pa gen okenn pati k ap deplase pou ajisteman.

Aplikasyon: Apwopriye pou aplikasyon kote pozisyon teknik la sou pis aterisaj la fiks oswa mande pou ajisteman minimòm.

Konsiderasyon konsepsyon:

Kapasite chaj:

Gwo bout bwa a dwe fèt pou okipe kapasite maksimòm chaj teknik la, ki gen ladan pwa travès pon an ak chay yo leve.

Bon gwosè ak ranfòsman esansyèl pou asire estabilite ak sekirite.

Konpatibilite pist:

Wou yo oswa woulèt yo dwe konpatib ak travès yo oswa ray pist pou asire mouvman lis epi anpeche mete oswa domaj.

Aliyman egzat ak pist la enpòtan anpil pou bon operasyon.

3.An rezime, gwo bout bwa a nan yon teknik vwayaje anlè se yon eleman kle ki sipòte pon teknik la ak fasilite mouvman orizontal sou pist la. Konsepsyon ak antretyen li yo enpòtan anpil pou pèfòmans jeneral teknik la, estabilite, ak sekirite.











4.Crane vwayaje mekanis

1.Mekanis vwayaj teknik nan yon teknik vwayaj anlè se sistèm ki pèmèt tout pon teknik (oswa gwo bout bwa prensipal la) deplase orizontal sou travès pist yo. Mekanis sa a esansyèl pou pwezante teknik la nan zòn operasyonèl la ak fasilite mouvman chaj yo atravè diferan pati nan espas travay la.

2.Eleman nan mekanis vwayaj teknik la:

Fen Kamyon (Fen Travès):

Fonksyon: Kamyon fen yo, ke yo rele tou travès fen, se estrikti ki monte nan chak fen pon teknik la. Yo sipòte pon an ak kay wou yo oswa woulèt ki kouri sou travès yo pist.

Design: Tipikman gen ladan yon ankadreman, wou oswa woulèt, BEARINGS, epi pafwa yon mekanis kondwi

Wou / Woulèt:

Fonksyon: Wou oswa woulèt ki monte sou kamyon fen yo pèmèt pon teknik la deplase sou travès pist yo. Yo pote pwa teknik la ak chaj li yo, fasilite mouvman orizontal lis.

Mekanis kondwi:

Fonksyon: Bay pouvwa pou mouvman teknik la sou pist la. Sa a kapab yon motè elektrik ki konekte ak yon sistèm angrenaj.

3.Aplikasyon:

Faktori: Pou deplase materyèl ak konpozan sou liy pwodiksyon yo.

Depo: Pou okipe ak repozisyon machandiz ki estoke.

Konstriksyon: Pou deplase materyèl konstriksyon lou sou plas.

Shipping ak Resevwa: Pou chaje ak dechaje gwo anbakman.

4.An rezime, mekanis vwayaj teknik nan yon teknik vwayaje anlè fèt pou fasilite mouvman orizontal pon teknik sou travès pist yo. Sistèm sa a enplike kamyon fen, wou oswa woulèt, yon mekanis kondwi, ak yon sistèm kontwòl, tout travay ansanm pou pèmèt manyen materyèl egzak ak efikas. Antretyen regilye ak operasyon apwopriye yo esansyèl pou asire fyab ak sekirite mekanis vwayaj teknik la.

5.Trolley vwayaje mekanis

Mekanis pou vwayaje chariot yon teknik vwayaje anlè responsab pou deplase anvwaye a orizontal atravè travès pon teknik la (gwo bout bwa prensipal la). Mekanis sa a pèmèt teknik la pozisyon chay la avèk presizyon nan zòn operasyonèl la.

Eleman nan mekanis vwayaje chariot la:

Chariot ankadreman:

fonksyon: Ankadreman an se eleman estriktirèl ki loje ak sipòte anvwaye a ak lòt mekanis ki gen rapò.

Wou chariot/woulèt:

Fonksyon: Wou oswa woulèt ki monte sou ankadreman Trolley la pèmèt Trolley la deplase sou travès pon an. Yo asire mouvman lis epi pote pwa anvwaye a.

Kalite:

Wou Rail: Wou sa yo kouri sou ray ki monte sou travès pon an. Yo anjeneral yo itilize nan chariot tèt-kouri.

Woulèt: Nan kèk desen, woulèt yo ka itilize olye pou yo wou, espesyalman nan chariot anba-kouri.

Mekanis kondwi:

Fonksyon: Bay pouvwa pou mouvman chariot la sou travès pon an. Sa a ka gen ladan yon motè elektrik ak sistèm Kovèti pou.

Kalite:

Dirèk Drive: Motè a kondwi wou chariot yo dirèkteman.

Kondwi Kovèti pou: Motè a kondui yon sistèm Kovèti pou ki an vire kondwi wou yo Trolley, sa ki pèmèt pou kontwòl egzak nan mouvman.

Leve:

Fonksyon: Leve a monte sou Trolley la epi li responsab pou leve ak bese chay la.

Kalite:

Ice elektrik: Powered by elektrisite, apwopriye pou aplikasyon lou-devwa.

Manyèl Ice: Opere alamen, anjeneral yo itilize pou charj pi lejè.

Pneumatic Ice: Powered by konprese lè, yo itilize nan anviwònman danjere.

An rezime, mekanis vwayaje chariot nan yon teknik vwayaje anlè responsab pou mouvman orizontal anvwaye a sou travès pon teknik la. Li gen ladann ankadreman Trolley la, wou oswa woulèt, mekanis kondwi, ak sistèm kontwòl. Bon antretyen ak operasyon yo esansyèl pou asire operasyon teknik lis epi san danje.

6.Crane wou

1.Wou yo teknik nan yon teknik vwayaj anlè yo se eleman enpòtan ki pèmèt pon teknik la deplase orizontal sou travès yo pist. Yo jwe yon wòl kle nan operasyon teknik la lè yo pote pwa teknik la ak chaj li yo pandan y ap asire mouvman lis ak ki estab.

2.Fonksyon nan wou teknik:

Sipò: Wou teknik yo sipòte pwa pon teknik, anvwaye, ak chaj, transfere pwa sa a nan travès pist yo.

Mouvman: Yo pèmèt mouvman orizontal teknik la sou travès pist yo oswa ray yo.

Estabilite: Wou byen fèt epi kenbe asire operasyon ki estab ak lis, minimize vibrasyon ak mete.

3.Types nan wou teknik:

Wou bride:

Konsepsyon: Gen yon bride sou youn oswa toude bò wou a pou kenbe li aliyen ak ray pist la.

Aplikasyon: Souvan yo itilize pou trepye an tèt kouri, kote wou yo kouri sou bride anlè gwo bout bwa pis aterisaj la.

Wou Groove:

Konsepsyon: Gen yon renur ki matche ak pwofil ray pis aterisaj la, sa ki pèmèt operasyon lis ak ki estab.

Aplikasyon: Yo itilize nan trepye kote wou yo dwe anfòm jisteman nan pwofil tren an.

Wou V-Groove:

Konsepsyon: Prezante yon Groove ki gen fòm V ki aliyen ak pwofil ray ki gen fòm V.

4.Konsiderasyon konsepsyon:

Kapasite chaj:

Wou yo dwe fèt pou sipòte chaj maksimòm teknik la, ki gen ladan pwa pon teknik la, anvwaye, ak chaj la leve.

Fòs materyèl:

Wou yo tipikman fèt ak materyèl ki gen gwo fòs tankou asye fòje oswa fè jete asire durability ak rezistans nan mete.

Aliyman:

Bon aliyman wou yo ak travès pis aterisaj yo oswa ray yo enpòtan anpil pou operasyon lis epi pou anpeche twòp mete oswa domaj.

5.An rezime, wou yo teknik nan yon teknik vwayaje anlè yo esansyèl pou pèmèt mouvman an orizontal nan teknik la sou travès yo pist. Konsepsyon yo, materyèl, ak antretyen yo enpòtan anpil pou asire operasyon teknik lis, ki estab ak san danje.

7.Crane zen

1.Kwòk teknik nan yon teknik vwayaje anlè se yon eleman enpòtan yo itilize pou leve, kenbe, ak transpòte chay. Li se pwen an koneksyon ant sistèm leve teknik la (anvwaye) ak chaj la ke yo te okipe.

2.Fonksyon zen teknik la:

Leve: Fonksyon prensipal zen teknik la se leve epi kenbe chaj la byen pandan manyen.

Sekirize: zen an dwe byen kole ak chaj la, asire ke li pa glise oswa tonbe pandan mouvman an.

Pozisyon: zen an pèmèt pou pwezante egzak chay la nan zòn operasyonèl teknik la.

3.Types nan Kwòk teknik:

Yon sèl Hook:

Design: Yon sèl, zen senp ak yon sèl pwen nan atachman. Li se kalite ki pi komen nan zen yo itilize nan trepye.

Aplikasyon: Apwopriye pou yon pakèt travay leve, soti nan chaj limyè ak mwayen.

Doub Hook:

Design: Karakteristik de kwòk monte sou yon chenn komen oswa zepeng, sa ki pèmèt pou leve chay soti nan de pwen.

Aplikasyon: Itil pou manyen chaj ki mande pou balans oswa estabilite, tankou travès long oswa atik ki gen fòm gòch.

pwan zen:

Konsepsyon: Ekipe ak karakteristik adisyonèl grip oswa dan an sekirite chaj la pi fèm.

Aplikasyon: Souvan yo itilize nan aplikasyon pou leve kote yo bezwen priz siplemantè, tankou materyèl ki lach oswa ki gen fòm iregilye.

4.Aplikasyon:

Faktori: Pou leve ak deplase konpozan ak pwodwi fini sou liy pwodiksyon yo.

Depo: Pou okipe ak repozisyon machandiz ak materyèl ki estoke.

Sit Konstriksyon: Pou leve materyèl konstriksyon lou ak ekipman.

Shipping ak Resevwa: Pou chaje ak dechaje machandiz ak materyèl.

5.An rezime, zen an teknik nan yon teknik vwayaje anlè se yon eleman vital ki bay koneksyon ki genyen ant sistèm leve teknik la ak chaj la. Konsepsyon, kalite, ak antretyen li yo enpòtan anpil pou asire operasyon leve san danje epi efikas.



8.Motè

1.Motè a nan yon teknik vwayaje anlè se yon eleman kle ki bay pouvwa ki nesesè pou operasyon divès kalite teknik la, ki gen ladan leve, bese, ak mouvman orizontal. Motè a konvèti enèji elektrik nan enèji mekanik, kondwi sistèm anvwaye ak chariot.

2.Fonksyon motè teknik la:

Transmisyon pouvwa: Konvèti enèji elektrik nan pouvwa mekanik pou kondwi anvwaye a pou leve ak bese chay, ak chariot la ak pon pou mouvman orizontal.

Kontwòl Vitès: Pèmèt pou kontwole vitès opere teknik la, sa ki pèmèt manyen egzak nan chaj.

Kontwòl direksyon: Bay kapasite pou chanje direksyon mouvman, tou de vètikal (pou anvwaye a) ak orizontal (pou chariot la ak pon).

3.Types de motè:

Motè AC:

Konsepsyon: Motè kouran altènatif (AC) yo souvan itilize nan trepye vwayaje. Yo serye epi yo ofri bon pèfòmans pou operasyon kontinyèl.

Aplikasyon: Itilize pou tou de levage ak sistèm vwayaj chariot. Yo ka estanda motè kalòj ekirèy oswa desen ki pi avanse tankou motè synchrone oswa endiksyon.

DC motè:

Konsepsyon: Motè kouran dirèk (DC) yo itilize pou aplikasyon ki mande vitès egzak ak kontwòl koupl. Yo mwens komen nan trepye modèn akòz avènement de kondui avanse AC.

Aplikasyon: Tipikman yo itilize nan pi gran sistèm teknik oswa aplikasyon espesifik ki mande kontwòl amann nan vitès ak pwezante.

4.Aplikasyon:

Faktori: Itilize nan anviwònman endistriyèl pou deplase materyèl sou liy pwodiksyon ak ant estasyon travay yo.

Depo: Pou manyen ak pwezante machandiz nan zòn depo yo.

Sit Konstriksyon: Pou deplase materyèl lou ak ekipman sou plas.

Shipping ak Resevwa: Pou ede nan chaje ak dechaje machandiz yo.

5.An rezime, motè a nan yon teknik vwayaj anlè esansyèl pou kondwi sistèm leve ak mouvman teknik la. Li dwe ak anpil atansyon chwazi epi kenbe asire operasyon serye ak efikas, konsidere faktè tankou kapasite chaj, vitès, koupl, ak kondisyon anviwònman an.

.



9.Son ak limyè sistèm alam& switch limit

Sistèm alam son ak limyè, ansanm ak switch limit yon trepye anlè, se karakteristik sekirite enpòtan ki fèt pou amelyore sekirite operasyonèl ak anpeche aksidan.

Sistèm alam son ak limyè

Objektif:

Pou bay operatè ak pèsonèl avètisman son ak vizyèl sou estati teknik la oswa nenpòt danje potansyèl yo.

Pou avèti operatè a nan kondisyon ki ta ka poze yon risk pou sekirite, tankou twòp chaj oswa apwoche limit mouvman teknik la.

Eleman:

Son alam:

Fonksyon: Emèt gwo bri pou alèt operatè yo ak pèsonèl ki tou pre yo sou danje potansyèl oswa pwoblèm operasyonèl.

Kalite:

Kòn: Yo itilize souvan pou siyal avètisman jeneral, tankou kòmansman oswa sispann operasyon teknik.

Sirèn: Bay yon avètisman pi ijan pou kondisyon kritik, tankou surcharge oswa sitiyasyon ijans.

Alam limyè:

Fonksyon: Sèvi ak limyè k ap flache oswa fiks pou siyal vizyèlman estati teknik la oswa avètisman.

Kalite:

Beacon Clignotant: Yo itilize souvan pou endike ke teknik la ap fonksyone oswa ke yon kondisyon avètisman egziste.

Limyè fiks: Yo itilize pou avètisman kontinyèl, tankou lè teknik la nan yon zòn danjere oswa restriksyon.

Konsiderasyon konsepsyon:

Vizibilite ak odibilite:

Son ak limyè alam yo ta dwe klèman vizib ak tande sou bri anbyen ak kondisyon anviwònman an nan zòn nan opere.

Plasman alam yo ta dwe estratejik pou asire ke operatè a ak pèsonèl yo remake yo.

Entegrasyon:

Alam yo ta dwe entegre ak sistèm kontwòl teknik la pou aktive otomatikman an repons a kondisyon espesifik, tankou surcharge oswa rive nan limit vwayaj.

Dirab:

Alam yo dwe fèt pou kenbe tèt ak anviwònman operasyonèl la, ki gen ladan ekspoze a pousyè, imidite, ak ekstrèm tanperati.

Antretyen:

Yo mande chèk regilye ak antretyen pou asire ke alam yo fonksyone kòrèkteman epi ranplase nenpòt eleman ki fonksyone byen.

Limit switch

Objektif:

Pou anpeche teknik la depase limit opere ki fèt yo ak pwoteje tou de teknik la ak anviwònman li yo kont domaj.

Pou bay kontwòl otomatik pa kanpe oswa ajiste mouvman teknik la lè sèten kondisyon yo satisfè.

Kalite switch limit:

Chanjman Limit Hoist:

Fonksyon: Anpeche anvwaye a leve oswa bese chaj la pi lwen pase limit maksimòm oswa minimòm li yo.

Design: Anjeneral enstale nan tèt la ak anba nan chemen an vwayaje anvwaye yo sispann motè a anvwaye lè limit sa yo rive.

Chanjman limit vwayaj:

Fonksyon: Kontwole mouvman orizontal pon teknik la ak chariot, asire ke teknik la pa deplase pi lwen pase pwent pist la oswa ray vwayaj.

Design: Tipikman sitiye nan pwent pis aterisaj la oswa tren, ak aktive pa mouvman teknik la pou sispann oswa ranvèse mouvman.

Sekirite Limit switch:

Fonksyon: Bay plis sekirite lè w sispann teknik la oswa fonksyon espesifik nan ka ta gen kondisyon nòmal oswa echèk sistèm.

Design: Ka enstale nan divès kote ki baze sou kondisyon sekirite ak bezwen operasyonèl.

Konsiderasyon konsepsyon:

Presizyon:

Limit switch yo dwe kalibre avèk presizyon pou asire yo aktive nan pozisyon ki kòrèk yo epi anpeche overtravel oswa mouvman envolontè.

Fyab:

Bouton yo ta dwe serye ak gaya pou yo fonksyone kòrèkteman anba kondisyon operasyonèl teknik la, ki gen ladan Vibration ak faktè anviwònman an.

Ajistebilite:

Anpil switch limit yo reglabl pou akomode diferan konfigirasyon teknik ak kondisyon opere.

Entegrasyon:

Limit switch yo ta dwe entegre ak sistèm kontwòl teknik la pou bay kanpe otomatik oswa ajisteman ak deklanche sistèm alam si sa nesesè.

Antretyen:

Enspeksyon ak antretyen regilye yo esansyèl pou asire switch limit yo fonksyone byen epi pou rezoud nenpòt ki mete oswa fonksyone byen.

Aplikasyon:

Faktori ak Depo: Pou asire operasyon an sekirite nan trepye pandan manyen materyèl ak depo.

Sit Konstriksyon: Pou anpeche trepye depase limit operasyonèl yo epi asire leve ak pozisyon materyèl konstriksyon an sekirite.

Shipping ak Resevwa: Pou jere mouvman an san danje nan machandiz ak ekipman pandan chaj ak dechaje operasyon yo.

3.An rezime, sistèm alam son ak limyè ak switch limit yo se karakteristik sekirite kritik nan yon teknik vwayaje anlè. Yo travay ansanm pou asire operasyon an sekirite lè yo bay avètisman ak otomatikman kontwole mouvman teknik la pou anpeche aksidan ak domaj ekipman yo. Antretyen regilye ak entegrasyon apwopriye ak sistèm kontwòl teknik la esansyèl pou operasyon efikas yo.

Aparèy 10.Safety

1. Pwoteksyon Surcharge

Objektif: Pou anpeche teknik la leve chay ki depase kapasite nominal li yo, ki ka lakòz domaj oswa echèk estriktirèl.

Eleman:

Capteur Surcharge: Mezire pwa chaj la epi voye siyal nan sistèm kontwòl teknik la.

Aparèy Sekirite: Otomatikman sispann teknik la soti nan leve oswa bese chaj la si pwa a depase limit la mete.

Konsiderasyon konsepsyon:

Kalibrasyon pou asire mezi chaj egzat.

Tès regilye pou verifye fonksyonalite.

2. Limit switch

Objektif: Pou anpeche teknik la deplase pi lwen pase limit operasyonèl li yo, pwoteje tou de teknik la ak anviwònman li yo.

Kalite:

Bouton Limit Hoist: Sispann anvwaye a lè li rive nan limit maksimòm oswa minimòm vwayaj li yo.

Bouton Limit Vwayaj: Kontwole mouvman orizontal pon teknik la ak Trolley, pou anpeche overtravel.

Konsiderasyon konsepsyon:

Kalibrasyon egzat pou deklanchman apwopriye.

Konstriksyon solid pou kenbe tèt ak kondisyon operasyonèl yo.

3. Bouton Ijans Stop

Objektif: Bay yon fason rapid pou sispann tout operasyon teknik nan ka ta gen yon ijans.

Eleman:

Bouton: Tipikman wouj epi ki sitiye nan zòn ki fasil pou jwenn.

Entegrasyon sistèm kontwòl: Sispann mouvman teknik la ak aktive alam.

Konsiderasyon konsepsyon:

Fasil rive jwenn ak byen make.

Tès regilye pou asire fonksyonalite.

4. Latch sekirite

Objektif: Pou anpeche chay la glise aksidantèlman sou zen teknik la.

Eleman:

Mekanis Latch: Tache ak zen an pou kouvri ouvèti a ak sekirite chaj la.

Kalite:

Manyèl Latch: Mande operasyon manyèl pou louvri oswa fèmen.

Otomatik Latch: Otomatikman angaje oswa dekole ki baze sou mouvman chaj.

Konsiderasyon konsepsyon:

Operasyon serye anba chaj.

Enspeksyon regilye pou asire bon fonksyone.

5. Son ak Limyè Alam

Objektif: Pou avèti operatè yo ak pèsonèl ki tou pre yo sou danje potansyèl oswa sitiyasyon operasyonèl.

Eleman:

Son Alam: Kòn oswa sirèn ki emèt gwo bri pou siyal avètisman.

Limyè Alam: Limyè k ap flache oswa fiks pou endike vizyèlman kondisyon avètisman.

Konsiderasyon konsepsyon:

Vizibilite ak odibilite nan anviwònman an opere.

Entegrasyon ak sistèm kontwòl teknik la pou deklanchman otomatik.

11.Kontwòl Mòd

1. Pendant kontwòl

Deskripsyon:

Kontwòl pendant enplike nan yon aparèy men ak yon kab ki konekte ak sistèm kontwòl teknik la. Operatè a sèvi ak aparèy sa a pou kontwole mouvman teknik la.

Eleman:

Pendant Station: Yon bwat kontwòl ak bouton oswa joysticks pou opere teknik la.

Kabaj: Konekte pendant la ak sistèm kontwòl teknik la.

Avantaj:

Operatè Mobilite: Pèmèt operatè a yo dwe pozisyone nan yon distans ki san danje ak chaj teknik la.

Kontwòl dirèk: Ofri imedya fidbak ak kontwòl sou mouvman teknik.

Dezavantaj:

Limite Range: Operatè a limite pa longè kab la.

Potansyèl pou domaj nan kab: Kab yo ka chire oswa vin domaje sou tan.

2. Radyo Remote Control

Deskripsyon:

Radyo kontwòl remote itilize teknoloji san fil pou opere teknik la nan yon distans, sa ki pèmèt operatè a deplase libète nan zòn operasyonèl teknik la.

Eleman:

Transmetè Radyo: Aparèy pòtatif ak kontwòl pou opere teknik la.

Reseptè Radyo: Monte sou teknik la pou resevwa siyal nan transmetè a.

Avantaj:

Libète Operatè: Pèmèt operatè a pozisyone nenpòt kote nan zòn operasyon teknik la.

Sekirite Amelyore: Pèmèt operatè a rete lwen danje potansyèl yo.

Dezavantaj:

Siyal Entèferans: Ka afekte pa entèferans oswa pèt siyal.

Lavi batri: Mande pou chaje regilye oswa ranplasman pil.

3. Kontwòl kabin

Deskripsyon:

Kontwòl kabin enplike nan kabin yon operatè fèmen monte sou pon teknik la. Operatè a chita andedan kabin an pou kontwole mouvman teknik la.

Eleman:

Kabin Operatè: Ekipe ak kontwòl, enstriman, ak yon fenèt vizibilite.

Kontwòl Panel: Gen ladann joysticks, bouton, ak lòt kontwòl pou opere teknik la.

Avantaj:

Kontwòl konplè: Bay aksè a tout kontwòl teknik nan yon sèl kote.

Pwoteksyon move tan: kabin an pwoteje operatè a kont kondisyon metewolojik.

Dezavantaj:

Mobilite limite: Operatè a limite nan kabin an.

Pi wo depans: Enstalasyon kabin ak antretyen ka pi chè.

4. Kontwòl otomatik oswa semi-otomatik

Deskripsyon:

Sistèm kontwòl otomatik oswa semi-otomatik otomatize sèten fonksyon teknik, swa pasyèlman oswa totalman, ki baze sou pwogram pre-mete oswa detèktè.

Eleman:

Programmable Logic Controller (PLC): Jere fonksyon otomatik ak sekans.

Detèktè ak Kamera: Bay done pou operasyon otomatik ak ajisteman.

Avantaj:

Ogmantasyon Precision: Otomatize travay repetitif ak amelyore presizyon.

Redwi Fatig Operatè: Minimize bezwen pou kontwòl manyèl konstan.

Dezavantaj:

Konpleksite: Mande pou pwogramasyon avanse ak antretyen.

Potansyèl pou Erè Sistèm: Sistèm otomatik yo ka echwe oswa mande pou rekalibrasyon.



12.Sketch







1. Kapasite Leve segondè

Deskripsyon: Trepye vwayaje anlè yo kapab leve chay lou, souvan depase kapasite lòt kalite trepye.

Benefis: Apwopriye pou manyen atik gwo, lou ak ankonbran ki komen nan fabrikasyon, konstriksyon, ak depo.

2. Itilizasyon espas efikas

Deskripsyon: Trepye sa yo opere sou tèt estrikti bilding lan oswa sistèm tren, libere espas etaj la.

Benefis: Maksimize espas travay ak zòn depo ki disponib, sa ki pèmèt yon itilizasyon pi efikas nan etablisman an.

3. Chanjan Mouvman

Deskripsyon: Trepye vwayaje anlè yo ka deplase tou de orizontal (sou pis aterisaj la) ak vètikal (ansanm anvwaye a).

Benefis: Bay fleksibilite nan pwezante chaj ak manyen, sa ki fè li pi fasil manevwe chaj nan yon zòn gwo.

4. Amelyore Sekirite

Deskripsyon: Karakteristik tankou switch limit, pwoteksyon surcharge, ak alam sekirite amelyore sekirite operasyonèl.

Benefis: Diminye risk aksidan, domaj ekipman, ak aksidan operatè, kontribye nan yon anviwònman travay ki pi an sekirite.

5. Precision ak Kontwòl

Deskripsyon: Sistèm kontwòl avanse, ki gen ladan pendant, radyo remote, ak kontwòl otomatik, ofri egzak manyen chaj.

Benefis: Pèmèt pwezante egzat ak mouvman chaj yo, ki enpòtan anpil pou travay ki mande gwo presizyon.

6. durability ak fyab

Deskripsyon: Ki fèt pou operasyon lou, trepye vwayaj anlè yo bati ak materyèl solid ak konpozan.

Benefis: Ofri fyab alontèm ak minimòm D ', diminye depans antretyen ak amelyore pwodiktivite.





1. Faktori

Liy Asanblaj: Yo itilize pou deplase pati lou ak konpozan sou liy asanblaj, ede nan pwodiksyon ak asanble machin ak pwodwi yo.

Boutik machin: Fasilite mouvman machin lou, pati, ak matyè premyè nan yon anviwònman boutik machin.

2. Depo ak Distribisyon

Manyen Depo: Deplase machandiz ak materyèl nan depo, tankou anpile ak rekipere atik ki soti nan etajè segondè yo.

Akonplisman Lòd: Ede nan chwazi ak mete atik pou anbake ak resevwa, amelyore efikasite nan pwosesis lòd.

3. Konstriksyon

Manyen materyèl: Yo itilize pou leve ak transpòte materyèl bilding, tankou travès asye, panno konkrè, ak ekipman konstriksyon, sou sit konstriksyon.

Batiman Estrikti: Ede nan asanble ak batiman gwo estrikti ak konpozan, ki gen ladan pon ak bilding.

4. Steel Mills ak fonderie

Manyaj Steel: Deplase billets asye lou, lengote, ak bobin nan tout moulen an, soti nan gwo fou a nan moulen an woule.

Operasyon Distribisyon: Ede nan manyen ak transpòte metal fonn ak depoze pandan pwosesis fabrikasyon an.

5. Chantiers

Konstriksyon bato: Yo itilize pou leve ak pozisyon konpozan gwo bato, tankou seksyon ekòs ak motè, pandan konstriksyon ak reparasyon bato.

Chaje ak dechaje: Fasilite chajman ak dechaje kago lou ak ekipman ki soti nan bato.

6. Endistri otomobil

Asanble Veyikil: Deplase pati ak konpozan pandan asanble machin yo, tankou motè, chasi, ak panno kò.

Antretyen ak Reparasyon: Ede nan antretyen ak reparasyon nan liy asanblaj otomobil ak machin.





Enspeksyon materyèl

Enspeksyon Kalite: Enspeksyon bon jan kalite strik fèt sou matyè premyè yo achte pou asire ke yo satisfè kondisyon konsepsyon ak estanda nasyonal yo.

Depo materyèl: Materyèl ki kalifye yo estoke dapre klasifikasyon pou anpeche korozyon oswa domaj.

Koupe ak fòme

Koupe Steel: Sèvi ak koupe plasma, koupe lazè oswa koupe flanm dife ak lòt teknoloji koupe asye a dapre gwosè a nan desen an konsepsyon.

Fòme Pwosesis: Fòme plak asye a nan koube, woule, soude ak lòt pwosesis pou fabrike gwo bout bwa prensipal la, gwo bout bwa ak lòt pati estriktirèl.

Soude

Soudi eleman: Pati asye koupe ak fòme yo soude nan estrikti prensipal yo tankou gwo bout bwa prensipal la, gwo bout bwa fen ak chariot. Pwosesis la soude bezwen estrikteman kontwole asire fòs estriktirèl la ak bon jan kalite soude.

Enspeksyon soude: Sèvi ak teknoloji tès ki pa destriktif (tankou tès ultrasons, tès radyografi) pou enspekte soude yo pou asire ke pa gen okenn fant oswa lòt domaj.

D'

Precision D': D' ak presizyon fèt sou konpozan kle teknik la, tankou wou yo, kote yo pote chèz, poulies, elatriye, pou asire yo jistès dimansyon ak bon kalite sifas.

Asanble tout machin lan

Asanble jeneral: Sou baz pre-asanble, se asanble jeneral teknik la te pote soti, ki gen ladan enstalasyon final la nan gwo bout bwa prensipal la, gwo bout bwa fen, mekanis leve, mekanis mache, elatriye.

Komisyone ak tès

Anba kondisyon dinamik, pèfòmans opere teknik la teste, ki gen ladan tès leve, mache, volan ak lòt fonksyon. Yo tcheke gwosè an jeneral nan teknik pon an reyini pou asire ke tout dimansyon satisfè kondisyon konsepsyon yo.

Flite ak tretman anti-korozyon

Tretman andigman retire rouye: retire rouye sou sifas teknik la, metòd komen yo enkli sablaj, marinated, elatriye. Jadendanfan flite: flite Jadendanfan anti-korozyon sou sifas trete a pou anpeche oksidasyon metal ak korozyon. Topcoat flite Koulè flite: Flite topcoat selon kondisyon kliyan oswa estanda endistri yo bay teknik la yon efè pwoteksyon ak dekoratif. Marking: Apre flite, make enfòmasyon idantifikasyon teknik la an akò ak espesifikasyon yo, tankou modèl, chaj rated, elatriye.

Faktori ak enstalasyon

Anbalaj ak transpò

Pwoteksyon anbalaj: Pwoteksyon pake eleman kle yo nan teknik la pou anpeche domaj pandan transpò. Aranjman transpò: Dapre gwosè ekipman ak kondisyon transpò, chwazi yon metòd transpò apwopriye pou transpòte teknik la sou sit kliyan an.

Akseptasyon ak livrezon

Akseptasyon kliyan

Akseptasyon sou plas: Kliyan an fè akseptasyon sou plas teknik la selon kondisyon kontra yo ak espesifikasyon teknik yo tcheke pèfòmans ak bon jan kalite ekipman an.

Redresman pwoblèm: Si yo jwenn nenpòt pwoblèm, manifakti a bezwen rektifye yo nan tan asire ke ekipman an konplètman satisfè kondisyon kliyan an. Livrezon ak itilizasyon fòmasyon Operasyon: Manifakti a anjeneral antrene operatè kliyan an pou asire ke yo ka opere teknik la kòrèkteman ak san danje.







Enspeksyon materyèl

Enspeksyon Kalite: Enspeksyon bon jan kalite strik fèt sou matyè premyè yo achte pou asire ke yo satisfè kondisyon konsepsyon ak estanda nasyonal yo.

Depo materyèl: Materyèl ki kalifye yo estoke dapre klasifikasyon pou anpeche korozyon oswa domaj.

Koupe ak fòme

Koupe Steel: Sèvi ak koupe plasma, koupe lazè oswa koupe flanm dife ak lòt teknoloji koupe asye a dapre gwosè a nan desen an konsepsyon.

Fòme Pwosesis: Fòme plak asye a nan koube, woule, soude ak lòt pwosesis pou fabrike gwo bout bwa prensipal la, gwo bout bwa ak lòt pati estriktirèl.

Soude

Soudi eleman: Pati asye koupe ak fòme yo soude nan estrikti prensipal yo tankou gwo bout bwa prensipal la, gwo bout bwa fen ak chariot. Pwosesis la soude bezwen estrikteman kontwole asire fòs estriktirèl la ak bon jan kalite soude.

Enspeksyon soude: Sèvi ak teknoloji tès ki pa destriktif (tankou tès ultrasons, tès radyografi) pou enspekte soude yo pou asire ke pa gen okenn fant oswa lòt domaj.

D'

Precision D': D' ak presizyon fèt sou konpozan kle teknik la, tankou wou yo, kote yo pote chèz, poulies, elatriye, pou asire yo jistès dimansyon ak bon kalite sifas.

Asanble tout machin lan

Asanble jeneral: Sou baz pre-asanble, se asanble jeneral teknik la te pote soti, ki gen ladan enstalasyon final la nan gwo bout bwa prensipal la, gwo bout bwa fen, mekanis leve, mekanis mache, elatriye.

Komisyone ak tès

Anba kondisyon dinamik, pèfòmans opere teknik la teste, ki gen ladan tès leve, mache, volan ak lòt fonksyon. Yo tcheke gwosè an jeneral nan teknik pon an reyini pou asire ke tout dimansyon satisfè kondisyon konsepsyon yo.

Flite ak tretman anti-korozyon

Tretman andigman retire rouye: retire rouye sou sifas teknik la, metòd komen yo enkli sablaj, marinated, elatriye. Jadendanfan flite: flite Jadendanfan anti-korozyon sou sifas trete a pou anpeche oksidasyon metal ak korozyon. Topcoat flite Koulè flite: Flite topcoat selon kondisyon kliyan oswa estanda endistri yo bay teknik la yon efè pwoteksyon ak dekoratif. Marking: Apre flite, make enfòmasyon idantifikasyon teknik la an akò ak espesifikasyon yo, tankou modèl, chaj rated, elatriye.

Faktori ak enstalasyon

Anbalaj ak transpò

Pwoteksyon anbalaj: Pwoteksyon pake eleman kle yo nan teknik la pou anpeche domaj pandan transpò. Aranjman transpò: Dapre gwosè ekipman ak kondisyon transpò, chwazi yon metòd transpò apwopriye pou transpòte teknik la sou sit kliyan an.

Akseptasyon ak livrezon

Akseptasyon kliyan

Akseptasyon sou plas: Kliyan an fè akseptasyon sou plas teknik la selon kondisyon kontra yo ak espesifikasyon teknik yo tcheke pèfòmans ak bon jan kalite ekipman an.

Redresman pwoblèm: Si yo jwenn nenpòt pwoblèm, manifakti a bezwen rektifye yo nan tan asire ke ekipman an konplètman satisfè kondisyon kliyan an. Livrezon ak itilizasyon fòmasyon Operasyon: Manifakti a anjeneral antrene operatè kliyan an pou asire ke yo ka opere teknik la kòrèkteman ak san danje.

Baj popilè: anlè vwayaje teknik, Lachin anlè vwayaje teknik manifaktirè, Swèd, faktori
