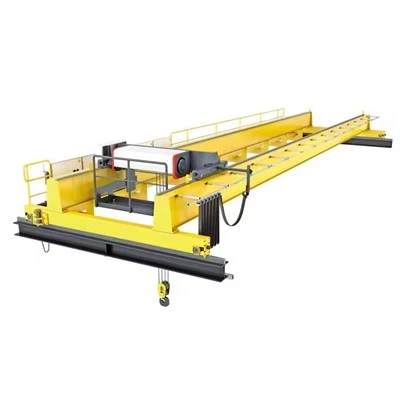

40T Double Girder anlè teknik

Yon 40-tòn (40,000 kg / 88,000 lb) Double Girder Overhead Crane se yon kalite EOT (Electric Overhead Traveling) teknik kote chariot anvwaye an kouri sou tèt de travès pon paralèl. Travès sa yo sipòte pa kamyon final ki vwayaje sou travès pis aterisaj ki monte sou kolòn bilding yo oswa sipò endepandan.





Konparezon: QE kont lòt trepye anlè

Karakteristik	Kalite QE (Electrique Standard)	Kalite QL (Devwa limyè)	Kalite QC (devwa grav)
Sik devwa	M3/M4 (Mwayen/Gwo)	M2/M3 (limyè/mwayen)	M6/M7 (grav/trè grav)
Itilizasyon tipik	Faktori Jeneral, Depo	Atelye, Limyè Asanble	Steel Mills, fonderie
Operasyon	Elektrik	Elektrik oswa manyèl	Elektrik
Robuste	Creole Endistriyèl	Limyè-Devwa	Gwo-Devwa

Konklizyon:LaQE anlè teknikse kolòn vètebral la nan enstalasyon endistriyèl inonbrabl. Operasyon elektrik li yo, konsepsyon estanda-devwa li yo, ak opsyon konfigirasyon versatile yo fè li yon chwa pratik, efikas ak serye pou vas majorite nan travay manyen materyèl ki mande plis pase jis leve limyè okazyonèl. Li se yon solisyon pou biznis k ap chèche amelyore pwodiktivite ak yon sistèm leve sou tèt yo ki serye ak pri{4}}efikas.



Nwayo konpozan: kote yo pote, bwat, motè, ponp

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (KG): 4000 kg

Videyo enspeksyon-sandan:Yo bay

Rapò tès machin: bay

Design: doub gwo bout bwa

Efikasite: efikasite segondè

Vitès operasyon: gwo vitès operasyon

Estabilite: Anti-fonksyon balanse

Koulè: Si ou vle

Sous pouvwa: 110V / 220V / 230V / 380V / 440V, Customized

Espansyon: 7.5-31.5m

1. Estrikti pon

Sa a se chay prensipal la-pote chay.

Travès prensipal (2):Travès prensipal yo longitudinal, anjeneral nan konsepsyon bwat-seksyon pou aplikasyon lou-tankou 40T. Yo soude pou fòs ak frigidité.

Kamyon fen (2):Sitiye nan chak pwent pon an, yo loje wou yo, kondui yo, ak pwen koneksyon ak travès yo.







Fren:Monte sou motè kondwi yo pou sispann mouvman pon an.

Reduktè / bwat:Etap desann vitès motè a nan vitès wou apwopriye.

Wou (4 oswa 8):Wou asye fòje ki monte sou ray pist yo. Yon teknik 40T souvan gen kamyon 4-wou, men li ka itilize 8 (de pou chak kwen) pou kapasite trè wo oswa span.

Sistèm kondwi pon:Pouvwa vwayaj longitudinal (mouvman teknik).

Kondwi motè (2):Yon motè pou chak kamyon fen, senkronize pou vwayaj dwat.



2. Leve Trolley

Inite a ki pote anvwaye a epi li deplase transversalman sou travès pon yo.

Chariot ankadreman:Yon ankadreman asye rijid ak wou ki kouri sou ray ki monte sou tèt travès pon yo.

Trolley Drive System:

Kondwi motè:Pouvwa vwayaj transverse (mouvman chariot).

redukteur / bwat:Menm jan ak kondwi pon.

Wou:Tipikman 4 oswa plis, kouri sou ray yo travès pon.

Inite Ice Prensipal:Mekanis pou leve nwayo a.

Leve motè:Gwo-motè AC ki gen yon fren espesyal (souvan yon echèk-fren disk ki an sekirite).

Leve redukteur / bwat:Gwo -rapò bwat pou konvèti vitès motè an wotasyon tanbou pwisan.

Tanbou:Yon gwo silenn asye sou ki kòd fil la blese. Groove pou bon espacement kòd.

Fil kòd:Seksyon miltip, segondè -asye, gwosè pou 40T+ ak yon gwo faktè sekirite (egzanp, minimòm 6:1).

Kwòk blòk:Asanble a ki konekte ak chaj la. Pou 40T, sa a se yonmiltip-blòk poul(egzanp, 4 oswa 5 poul) pou redwi chaj kòd lareveye. Gen ladan yon gwo-kwòk asye fòje ak yon seri sekirite.

Levage oksilyè (Opsyonèl, men komen sou 40T):Yon pi piti, pi vit anvwaye (egzanp, 5T oswa 10T kapasite) monte sou menm Trolley la pou pi lejè chaj, ogmante adaptabilite.

3. Sistèm pist

Enfrastrikti fiks yo.

Travès pist:Tipikman gwo-travès asye I-oswa travès bwat fabrike tache ak kolòn bilding yo oswa yon estrikti sipò devwe.

Rail pist:Ray teknik estanda (egzanp, A120, QU100 pwofil) byen tache nan travès yo pist.

Arè fen tren yo:Tanpon fizik nan tou de bout pis aterisaj la pou anpeche twòp-vwayaj.

Sistèm kondiktè:Delivre pouvwa a k ap deplase teknik la.

Manje prensipal:Pou kondwi pon an. KapabSistèm Festoon(Chariot kab sou yon gwo bout bwa I-) oswaBar kondiktè ki fèmen(ba izole nan yon lojman).

Trolley Feeder:Pwovizyon pou chariot anvwaye a, souvan lè l sèvi avèk yonFestoonoswaBobine kab.

4. Sistèm elektrik ak kontwòl

Pwovizyon pou pouvwa prensipal:Gwo -amperaj AC ekipman (pa egzanp, 415V/3 Faz/50Hz oswa 480V/3 Faz/60Hz) atravè yonPrensipal dekonekte switchoswaCircuit Breakersou pon an.

Kontwòl Kabin/Taksi (Si ou vle):Kabin yon operatè sispann nan pon an. Komen pou gwo-devwa, souvan-itilize trepye 40T.

Estasyon Pendant (Altènatif):Yon estasyon pòtatif oswa yon bouton pouse-monte atè pou kontwòl tè atravè yon kab kontwòl vòltaj ba-.

Radyo Remote Control (Komen Chwa modèn):Pèmèt operasyon san fil soti nan etaj la, bay operatè a ak mobilite ak pi bon pwen an avantaj.

Kontwòl Panel/Anvlòp:Kay kontakè, kondui frekans varyab (VFD - esansyèl pou akselerasyon lis, kontwole ak manyen chaj egzak sou yon teknik 40T), PLC (Kontwolè lojik pwogramasyon), ak aparèy pwoteksyon surcharge.

Limit switch:

Leve limit anwo/ba:Otomatikman koupe pouvwa nan limit ki an sekirite anwo ak anba.

Limit vwayaj pon ak chariot:Anpeche teknik la oswa Trolley frape nan fen arè yo.

Anemomèt (si deyò):Capteur vitès van ki alam ak enfim operasyon teknik nan gwo van.

5. Konpozan sekirite (kritik pou 40T)

Limiteur Surcharge: A obligatwa ak kritikaparèy ki mezire chaj aktyèl la sou zen an epi ki anpeche leve pi lwen pase 105-110% nan kapasite rated (40T).

Sistèm Anti-Kolizyon:Detèktè pou anpeche kolizyon ant plizyè trepye sou menm pis aterisaj la.

Aparèy avètisman:Beacon wotasyon ak alam sonb (kòn/klòch).

Bouton pou kanpe ijans:Sitiye nan plizyè pwen aksesib.

Mache platfòm ak nechèl:Pou enspeksyon an sekirite ak aksè antretyen sou pon an ak nan Trolley la.

Likid ki reziste dife:Nan sistèm idwolik (si sa aplikab pou fren oswa lòt fonksyon).



Trase

Prensipal teknik





Avantaj Prensipal (kont Trepye Single Girder)

Pi wo kapasite pou leve ak pi bon pou itilizasyon lou:Travès pon jimo yo distribye chay la pi egalman, sa ki fè kapasite 40T la pwen depa pou konsepsyon doub gaya. Yo natirèlman bati pou sèvis grav ak itilizasyon souvan.

Pi gwo Hook Wotè/Leve:Trolley la anvwaye kourianlènan travès yo, pa anba yo. Konsepsyon sa a maksimize distans kritik ant zen an ak pist teknik la, sa ki pèmèt ou leve chay pi wo nan bilding ou a-itilize tout wotè enstalasyon w la.

Kapasite pi long span:Doub travès yo pi rijid, sa ki pèmèt yo kouvri pi gwo distans ant pis aterisaj (souvan 30+ mèt/100+ pye) san yo pa twòp defleksyon (afesman). Sa a esansyèl pou kouvri atelye lajè oswa depo.

Amelyore Apwòch Hook:Trolley la ka vwayaje kòt-a-(travèse kwa) nan pwent travès yo. Konbine ak vwayaj la long nan teknik la tout antye, sa a pèmèt zen an rive nan prèske chak kwen nan etaj la bilding, minimize zòn "mouri".

Trolley & Levage pi lou:Fèt pou akomode pi gwo, pi pwisan chariot motè ak anvwaye. Sa pèmèt pou:

Leve oksilyè:Fasil ajoute yon pi piti, anvwaye segondè (egzanp, 5T oswa 10T) pou asanseur pi lejè souvan.

Ekipman pou leve espesyalize:Entegrasyon pwan, leman, oswa lifters vakyòm se pi senp.

---

Avantaj operasyonèl ak pèfòmans

Pi wo sik devwa ak rezistans:Bati ak eleman ki pi solid (wou, kondui, fren), yo fèt pouKlas C (modere) rive nan klas F (kontinyèl grav)sèvis. Yo ka okipe plis asansè pou chak èdtan, plis tan kouri, ak anviwònman pi di.

Mouvman pi dous ak plis presi:Kamyon de bout yo (sou chak bò) bay estabilite siperyè ak aliyman, sa ki lakòz vwayaj pi dousman, mwens balanse chaj, ak pozisyon pi egzak-kritik pou chaj sansib oswa ki gen anpil valè.

Diminye Devyasyon & Vibration:Bwat-konstriksyon travès la ofri frigidité siyifikativman pi wo. Sa vle di mwens devyasyon vètikal (sag) lè leve ak mwens lateral skewing pandan vwayaj, ki mennen ale nan operasyon ki pi an sekirite ak plis kontwole.

Karakteristik Sekirite Amelyore:Estrikti solid la pi fasil akomode sistèm sekirite avanse tankou:

Sistèm Anti-Kolizyonpou plizyè trepye.

Pwoteksyon Surchargenan plizyè zòn.

Pèseptè pist mayetikpou livrezon pouvwa plis serye.

Pasaj pyeton & platfòm antretyenansanm travès yo pou sèvis pi an sekirite.

Pi ba pri fonksyònman alontèm{0}:Pandan ke envestisman inisyal la pi wo pase yon sèl teknik travès, durability, redwi tan antretyen antretyen, ak lavi ki pi long nan yon teknik byen espesifye de travès mennen nan yon pi ba pri total de pwopriyetè sou 20+ ane.

Fleksibilite pou bezwen nan lavni:Souvan fèt ak yon10-15% Marge kapasite. "Bati-an" sa a kapab akomode chanjman pwosesis nan lavni oswa chaj yon ti kras pi lou san yo pa bezwen yon teknik konplètman nouvo.



Zòn aplikasyon kle yo

Trepye 40T yo itilize pou leve, deplase, ak pwezante chaj masiv nan anviwònman endistriyèl lou. Aplikasyon komen yo enkli:

Steel Mills & Metal Fabrication:

Manyen bobin asye anvan tout koreksyon, plak, ak fèy papye.

Chaje / dechaje billets metal ak lengote.

Deplase gwo estrikti fabrike ak asanble.

Sèvis founo ak woule moulen.

Faktori machin lou:

Asanble gwo konpozan pou ekipman min, agrikòl ak konstriksyon.

Pozisyon gwo pati machin CNC, près, ak turbin.

Transpòte gwo sub-asanble sou liy pwodiksyon an.

Jenerasyon pouvwa:

Antretyen ak enstalasyon turbin (idwo, vapè, gaz).

Manyen dèlko lou, rotor, ak transfòmatè.

Manyen gaz nan gwo izin elektrik.

Konstriksyon bato ak lanmè:

Deplase gwo seksyon bato (blòk kòk, modil motè).

Manyen konpozan platfòm lanmè.

Enstale sistèm pwopilsyon lou.

Aerospace:

Leve ak pwezante gwo seksyon fuselage avyon, zèl, ak motè.

Manyen jig zouti ak enstalasyon.

Papye Mills:

Enstale ak sèvis woulo moulen papye masiv (sechwa Yankee, woulo pou laprès).

Manyen bobin lou nan papye fini.

Lojistik lou & Depo:

Chaje/dechaje veso lou, machin, ak pwodwi endistriyèl nan gwo-depo oswa tèminal machandiz yo.



Faz 1: Revizyon Pwojè & Konsepsyon Jeni

1.1 Kontra ak revizyon spesifikasyon:Ekip jeni an revize tout kondisyon kliyan, espesifikasyon teknik, estanda aplikab (ISO, FEM, CMAA, AS, elatriye), ak kondisyon sit.

1.2 Konsepsyon estriktirèl ak kalkil:

Fè analiz estriktirèl ak kalkil chaj pou travès prensipal yo, fen cha, ak chariot anvwaye.

Detèmine pwofil travès (tipikman soude bwat-seksyon pou kapasite sa a). Konsidere kritè defleksyon (egzanp, span/750 pou vètikal, span/1000 pou orizontal).

Chwazi gwosè ray (egzanp, QU80 oswa QU100) ki baze sou chay wou yo.

1.3 Konsepsyon mekanik ak elektrik:

Mekanik:Finalize seleksyon wou, aks, BEARINGS, bwat, kouple, ak kòd fil / tanbou anvwaye. Konsepsyon anvwaye prensipal la (40T) ak anvwaye oksilyè (si genyen, pa egzanp, 5T oswa 10T).

Elektrik:Konsepsyon sistèm ekipman pou pouvwa a (Festoon oswa Kondiktè Bar), sistèm kontwòl (anjeneral pendant + kabin), seleksyon motè, kondui frekans varyab (VFD pou operasyon lis), aparèy sekirite, ak dyagram fil elektrik.

1.4 Dokimantasyon ak Apwobasyon:Kreye desen fabrikasyon detaye, Bill of Materials (BOM), ak lis akizisyon. Soumèt pou apwobasyon entèn oswa kliyan.

Faz 2: Akizisyon & Enspeksyon fèk ap rantre

2.1 Akizisyon materyèl:Lòd matyè premyè (plak asye, pwofil, ray), konpozan achte (motè, fren, bwat, wou, konpozan elektrik, kòd fil, kwòk), ak atik tretans (kwòk fòje, poul).

2.2 Kontwòl Kalite fèk ap rantre (IQC):

Verifye sètifika materyèl (Sètifika Mill pou asye).

Enspekte dimansyon ak kalite vizyèl plak ak seksyon yo.

Tcheke konpozan achte yo kont espesifikasyon yo.

Faz 3: Fabrikasyon eleman prensipal yo

3.1 Prensipal Girder Fabrication (De Girders):

Mak & Koupe:CNC koupe nan plak asye pou webs, bride, ak dyafram.

Sou-Asanble:Soude dyafram entèn yo sou plak entènèt la (yo) pou asire rezistans torsion.

Asanble prensipal:Rasanble travès bwat konplè a nan yon aparèy espesyal oswa pozisyon soude. Sèvi ak soude ak arc submerged (SAW) pou kouti long, enpòtan pou asire bon kalite -soude ki konsistan.

Soulaje estrès:Fè tretman chalè (egzanp, soulaje estrès vibrasyon oswa rkwit founo) pou minimize estrès rezidyèl soude.

Machining:Machin sifas chèz tren an ak koneksyon fen si sa nesesè pou presizyon.

Enspeksyon:Tcheke dimansyon, Tès ki pa -destriktif (NDT - ultrasons oswa radyografi) soude kritik.

3.2 Fin fabrikasyon charyo (fen kamyon):

Fè ankadreman an soti nan seksyon soude.

Machin lojman pou wou ak BEARINGS.

Rasanble wou, aks, BEARINGS, ak inite kondwi. Asire aliyman egzak.

3.3 Trolley Frame Fabrication:

Fè ankadreman rijid ki pral pote inite anvwaye a (yo).

Rasanble wou chariot, aks, ak mekanis kondwi.

3.4 Fabrikasyon Kabinè (Kabin Operatè a):Si yo bay, fabrike kabin an ak kalòj sekirite, fenèt, chèz, ak ankadreman aliye.

Faz 4: Sub-Asanble ak Machining

4.1 Travès-pou-Fin Koneksyon Cha:Boulonnen travès prensipal yo sou cha yo nan fen ak boulon ki gen gwo -fòs. Asire ke span a egzat ak dyagonal la kare.

4.2 Rail Mounting:Ak anpil atansyon aliman epi soude oswa boulon ray pis aterisaj la (egzanp, QU100) sou bride anwo a nan chak travès prensipal. Moulen jwenti soude lis pou vwayaj wou san pwoblèm.

4.3 Levage & Trolley Asanble:

Monte bwat prensipal anvwaye a, motè, fren, tanbou, kòd kòd, ak blòk zen sou ankadreman Trolley la.

Enstale anvwaye oksilyè a si sa aplikab.

Enstale kondwi a chariot traverse (motè, bwat, wou).

Fètès deyò-liynan inite anvwaye a (pa gen -chaj kouri, ajisteman fren).

Faz 5: Tretman andigman & Penti

5.1 Preparasyon Sifas:Piki eksplozif (Sa 2.5 estanda) nan tout eleman estriktirèl yo retire rouye ak echèl moulen, kreye yon pwofil sifas optimal pou adezyon penti.

5.2 Priming:Aplike yon -bon jan kalite epoksidik zenk- ki rich ak primè imedyatman apre eksplozyon an pou anpeche korozyon.

5.3 Entèmedyè ak Top Manto:Aplike rad bati ak koulè final la espesifye (yo). Epesè penti yo mezire pou satisfè spesifikasyon (egzanp, total 250 mikron).

5.4 Mak:Aplike etikèt avètisman, tablo kapasite, ak plak nimewo seri.

Faz 6: Enstalasyon elektrik

6.1 Enstalasyon plato kab ak sistèm kondiktè:Monte sistèm feston oswa ba kondiktè sou travès la (yo) ak pon an.

6.2 Panel & Konpozan Mounting:Enstale panèl kontwòl prensipal la, bwat rezistans (si genyen), kabinèt VFD, switch limit, ak detèktè.

6.3 Kabaj:Kouri epi an sekirite tout pouvwa ak kontwòl câbles. Konekte motè, fren, ak tout aparèy sekirite (ACD - Anti-Aparèy kolizyon, EOT limit switch, limit apwòch zen, limit surcharge).

6.4 Entegrasyon kabin:Enstale tout kontwòl, joysticks, ak ekspozisyon nan kabin operatè a.

Faz 7: Asanble faktori ak tès (FAT - Tès Akseptasyon faktori)

(Souvan fè nan yon gwo, devwe tès bay anba yon esè portique.)

7.1 Batiman:Rasanble teknik la plen (pon sou pist tès, Trolley sou ray).

7.2 Verifikasyon aliyman mekanik:Tcheke aliyman wou yo, paralèl cha a nan fen, ak distans bò yo.

7.3 Verifikasyon elektrik:Rezistans izolasyon, kontinwite, ak tès fonksyonèl nan tout kontwòl ak sikui sekirite yo.

7.4 Pa gen -Tès chaj:Kouri tout mouvman (vwayaj pon, vwayaj chariot, leve anvwaye) nan toude direksyon pou tcheke direksyon, lis, ak frenaj.

7.5 Tès chaj (kritik):

Tès chaj estatik:Aplike 125% SWL (50 Tòn) lè w chaje pwa tès yo. Kenbe pou 10-15 minit. Enspekte pou devyasyon pèmanan, entegrite soude, ak estrikti.

Tès dinamik chaj:Aplike 110% nan SWL (44 Tòn) epi fè tout fonksyon operasyonèl pou teste nan kondisyon dinamik.

Mezire ak anrejistredevyasyonnan sant span a pandan tès estatik.

7.6 Verifikasyon Aparèy Sekirite:Teste tout switch limit (EOT, leve anwo/anba), pwoteksyon surcharge, kanpe ijans, ak fonksyon fren.

7.7 Dokimantasyon:Jenere rapò FAT ak tout done tès, mezi, ak sètifika pou revize kliyan/syen -.

Faz 8: Demantèlman, Anbalaj & Dispatch

8.1 Marking & Demantèlman:Klèman make tout konpozan ak koneksyon pou fasil remonte sit. Demonte nan gwo chajman (tipikman: de cha bout, de travès prensipal, asanble chariot, taksi, panno elektrik, ak atik ki lach).

8.2 Anbalaj Pwoteksyon:Pwoteje sifas machin, penti, ak pati ki vle pèse anvlòp. Sele panno elektrik kont imidite. Pake ti pati nan kès.

8.3 Dokimantasyon pou voye:Prepare lis anbalaj final, manyèl batiman, manyèl operasyon ak antretyen, sètifika tès, ak CE/lòt dokiman konfòmite.

8.4 livrezon:Chaje sou kamyon/resipyan dapre plan anbake.

Faz 9: Koreksyon Sit ak Komisyon (Fè pa Enjenyè Field)

9.1 Verifikasyon sit:Tcheke pis aterisaj (aliyman, nivo, kalib tren, arè).

9.2 Batiman:Remonte teknik la lè l sèvi avèk desen ak pwosedi yo bay yo.

9.3 Final Koneksyon ak Ajisteman:Konekte tout elektrik, kalibre aparèy sekirite, epi ajiste fren yo.

9.4 Tès Akseptasyon Sit (SAT):Fè yon seri redui tès fonksyonèl ak chaj pou verifye bon enstalasyon ak operasyon sou pist kliyan an.

9.5 Fòmasyon & Transmisyon:Antrene operatè kliyan yo ak pèsonèl antretyen yo. Remèt tout dokiman yo.
