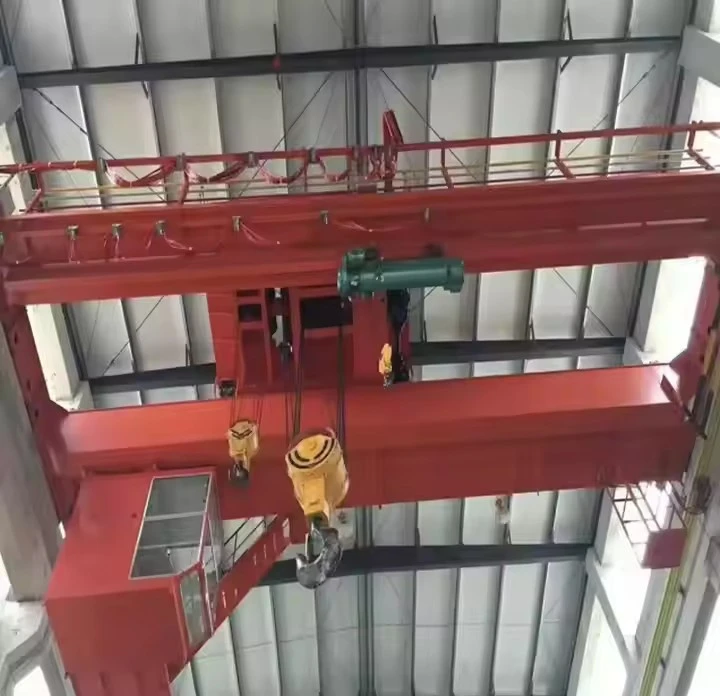

EOT Double Girder Overhead Crane

Ki sa ki yon EOT Double Girder Overhead Crane?

YonEOT Double Girder Overhead Crane(Electric Overhead Crane Travelling) se yon gwo-trepye endistriyèl kote pon prensipal la gen de travès ki sipòte pa kamyon final ki vwayaje sou travès pis aterisaj la. Leve a ak chariot opere sou tèt de travès yo, sa ki fè li konfigirasyon ki pi komen pou aplikasyon pou gwo-kapasite, entansif-devwa.



Avantaj

Segondè kapasite pou leve:Apwopriye pou kapasite soti nan5 tòn jiska 500+ tòn.

Maksimòm Wotè Hook:Trolley ki anlè-kouri a itilize tout wotè bilding lan, li bay plis espas anba zen an.

Rigidité eksepsyonèl ak estabilite:Estrikti doub travès la trè rijid, minimize defleksyon ak asire lis, kontwòl egzak chaj.

Dirab pou devwa grav:Konstwi pou gwo -sik, itilizasyon entansif nan anviwònman tankou moulen asye, boutik fabwikasyon, ak boutik machin lou (tipikman Duty Class M5/M6).

Versatile:Ka ekipe ak atachman divès kalite tankou leman, pwan, oswa kwòk espesyal.



Konfigirasyon komen

Top-Kouri Double Girder:Kalite ki pi komen, kote ray teknik yo monte sou tèt travès yo pist.

Anba-Kouri Double Girder:Mwens komen, kote wou yo teknik kouri sou bride anba a nan travès yo pist. Itilize lè estrikti sipò limite.



Konparezon: EOT Double Girder vs Single Girder

Karakteristik	EOT Double Girder	Single Girder
Sou entènèt jwèt Girder Design	De travès	Single Girder
Sik devwa	Lou / Grav (M5 / M6)	Limyè/Modere (M3/M4)
Kapasite tipik	5 - 500+ Tòn	1 - 20 Tòn
Wotè Hook	Maksimòm	Pi ba
Pri	Pi wo	Ekonomik
Ideyal pou	Itilizasyon lou, entansif	Pi lejè, itilizasyon okazyonèl

Konklizyon:LaEOT Double Girder Overhead Cranereprezante estanda lò pou gwo-devwa, gwo-kapasite anlè tèt leve. Pon doub-pou gwo travès li yo ak chariot ki anlè-yo ofri yon konbinezon optimal nanfòs, wotè, ak fyab, fè li chwa pi pito pou aplikasyon endistriyèl ki pi mande yo. Li se yon moso fondamantal nan enfrastrikti ki kondwi pwodiktivite ak sekirite nan endistri lou.



Eleman Nwayo: Bwat, Motè, Ponp

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (KG): 2000 kg

Videyo enspeksyon-sandan:Yo bay

Rapò tès machin: bay

Design: doub gwo bout bwa

Efikasite: efikasite segondè

Vitès operasyon: gwo vitès operasyon

Estabilite: Anti-fonksyon balanse

Koulè: Si ou vle

Sous pouvwa: 110V / 220V / 230V / 380V / 440V, Customized

Espansyon: 7.5-31.5m

Isit la se yon pann detaye nan eleman yo nan yonEOT Double Girder Overhead Crane.



1. Prensipal sistèm estriktirèl (Chad la)

Double travès prensipal:Travès prensipal orizontal ki fòme pon an.

Bwat travès:Fabrike soti nan plak asye pou fòs siperyè ak frigidité. Itilize pou kapasite ki pi lou ak pi long span.

Mwen-travès:Seksyon woule, pafwa ak plak ranfòsman te ajoute. Itilize pou aplikasyon pou-devwa mwayen.

Fen kamyon yo:Estrikti nan chak pwent pon an ki loje wou yo ak mekanis kondwi pou deplase tout teknik la sou pist la.

Sistèm pist:

Travès pist:Gwo I-travès oswa seksyon bwat ki sipòte pa kolòn bilding yo.

Rail kouri:Ray asye monte sou tèt travès yo pist pou teknik la vwayaje sou.

Tanpon teknik:Aparèy ki absòbe chòk-nan pwent pis aterisaj la pou sispann vwayaj teknik.

2. Lifting & Travel System (Cheval la)

Inite Ice Prensipal:

Leve motè:Motè elektrik bay pouvwa leve.

Bwat:Diminye vitès motè pou ogmante koupl.

Tanbou fil kòd:Bobine kòd fil la.

Fren:Sistèm frenaj prensipal ak segondè.

Asanble chariot:

Chariot ankadreman:Sipòte inite anvwaye a.

Wou chariot ak kondwi:Wou ki kouri sou ray sou tèt travès prensipal yo, ak yon motè kondwi separe pou mouvman transverse.

Leve oksilyè:Yon pi piti, pi vit anvwaye sou menm Trolley la pou pi lejè chaj.

Kwòk blòk:Asanble a ki kenbe zen an, souvan ak plizyè poul pou avantaj mekanik.

Kondwi vwayaj pon:

Kondwi motè:Motè yo monte sou kamyon yo fen pou pouse tout teknik la.

Wou:Wou bride ki kouri sou ray pist yo.



3. Pouvwa, kontwòl ak sistèm mouvman (nè yo)

Sistèm ekipman pou pouvwa:

Sistèm Bar kondiktè:Ba pouvwa ki fèmen yo kouri paralèl ak pist la.

Sistèm Festoon:Yon sistèm chariot ak tras ki pote câbles elektrik fleksib.

Entèfas kontwòl:

Estasyon Pendant:Yon bwat kontwòl pouse-bouton ki pandye.

Radyo Remote Control:Operasyon san fil pou mobilite operatè.

Kabinè operatè a:Pou trepye gwo anpil, yo ka bay yon taksi ki fèmen.

Kontwòl Panel:

Kontwolè lojik pwogramab (PLC):Sèvo teknik la.

Kontaktè ak rle:Pou distribisyon pouvwa.

Kondwi frekans varyab (VFD):Pou kontwòl vitès lis nan tout mouvman.

4. Sistèm sekirite kritik yo

Endikatè Moman chaj (LMI):Siveye pwa chaj epi anpeche surcharges.

Limit switch:

Leve limit anwo/ba:Anpeche twòp-leve oswa twòp-bese.

Limit vwayaj:Sispann teknik ak chariot nan pwent pist.

Sistèm frenaj:

Leve fren:Otomatikman kenbe chay la.

Fren vwayaj:Sou pon ak chariot kondwi motè.

Anemomèt:Pou trepye deyò, mezire vitès van an.

Sistèm Anti-Kolizyon:Anpeche kolizyon ant plizyè trepye.

Bouton pou kanpe ijans:Sitiye nan plizyè pwen sou teknik la.

Rezime: Karakteristik kle yon EOT Double Girder

Eleman	EOT Double Girder Karakteristik
Tire yo	De gwo travès-devwapou fòs maksimòm
Leve	Devwa-sevèpou itilizasyon entansif
Trolley	Top-kouripou wotè maksimòm zen
Kontwòl	Sofistikeak VFD pou presizyon
Sekirite	Sistèm konplèki gen ladan LMI

Trase

Prensipal teknik





Avantaj nan EOT Double Girder Overhead Crane

EOT Double Girder Cranes ofri yon konbinezon pwisan nan fòs, presizyon, ak fyab pou mande aplikasyon endistriyèl.

1. Siperyè fòs ak kapasite chaj

Kapasite chaj segondè:Ki fèt pou okipe chay soti nan5 tòn pou plis pase 500 tònak fasilite, fè li apwopriye pou aplikasyon endistriyèl ki pi lou yo.

Rigidité eksepsyonèl:Konsepsyon an doub travès bay rezistans siperyè nan koube ak torsion, minimize defleksyon menm anba chaj maksimòm ak span long.

Operasyon ki estab:Estrikti solid la asire mouvman ki estab, menm lè w ap okipe-nan sant oswa balanse chaj.

2. Maksimòm Wotè Hook

Itilizasyon pi bon espas vètikal:Konsepsyon chariot ki an tèt-kouri bay lamaksimòm wotè kwòk posib, ki enpòtan anpil pou anpile, manyen chay wo, oswa opere nan enstalasyon ki gen plafon wo.

Espas etaj klè:Tankou tout trepye anlè, li opere pi wo pase zòn travay la, kenbe etaj la konplètman klè pou lòt ekipman ak aktivite.

3. Eksepsyonèl Durabilité ak Uptime

Bati pou sèvis grav:Rated pouM5 (Devwa lou)oswaM6 (devwa grav)sik, sa vle di li se Enjenieri pou itilize souvan, entansif, souvan 24/7.

Long lavi operasyonèl:Konstwi ak eleman prim, endistriyèl-ki kenbe tèt ak chaj chòk ak anviwònman egzijan, sa ki lakòz plizyè dizèn ane sèvis fyab ak yon ti interruption.

4. Precision ak Kontwòl

Operasyon lis:Ekipe akKondwi frekans varyab (VFD)pou jerk-akselerasyon ak ralantisman gratis, sa ki pèmèt pou pwezante chaj egzak.

Vitès miltip:Souvan prezante plizyè vitès leve ak vwayaje pou tou de pouvwa ak presizyon.

Obsèvasyon egzat:Pèmèt plasman egzak chay ki gen gwo-valè, diminye risk domaj ak amelyore kalite pwodiksyon an.

5. Versatility ak sekirite

Adaptab a plizyè travay:Èske yo ka ekipe ak yon varyete atachman:

C-kwòkpou bobin asye

Lemanpou bouyon ak plak asye

Lifters vakyòmpou materyèl fèy

Gras espesyalizepou chaj inik

Sistèm sekirite amelyore:

Endikatè Moman chaj (LMI):Anpeche surcharges danjere.

Frenaj redondant:Plizyè sistèm frenaj endepandan.

Limit switch:Anpeche plis-vwayaj nan tout mouvman.



Aplikasyon pou EOT Double Girder Overhead Crane

EOT Double Girder Crane la se zo rèl do endistri kote lou, presizyon leve se yon fonksyon debaz.

1. Steel ak endistri metal

Steel Mills:Manyen matyè premyè (bouyon, fè kochon), bobin fini, dal, ak plak.

Sant sèvis metal:Anpile ak deplase bobin asye, plak, ak travès estriktirèl.

Fondri:Chaje bouyon metal nan founo ak manyen depoze.

2. Machin lou ak fabrikasyon ekipman

Operasyon Asanble:Deplase gwo ankadreman kamyon min, ekipman agrikòl, ak près endistriyèl.

Manyen konpozan:Pozisyon gwo soude, motè, ak lòt sib-asanble lou.

3. Jenerasyon pouvwa

Plant elektrik:Pou antretyen turbin, dèlko, ak transfòmatè.

Konstriksyon baraj:Manyen gwo konpozan pou pwojè pouvwa idwoelektrik.

4. Depo ak lojistik

Depo Lojistik Lou:Manyen machandiz ki twò gwo ak lou palèt.

Chaje / Dechaje:Deplase ekipman lou ak machin nan ak soti nan depo.

5. Otomobil ak Aerospace

Plant otomobil:Deplase gwo près Stamping ak mouri.

Enstalasyon Aerospace:Manyen gwo konpozan avyon ak asanble.



Pwosesis pwodiksyon an pou yonEOT Double Girder Overhead Cranese yon pwosedi metikuleu, milti-etap ki asire ke pwodwi final la an sekirite, fyab, epi li bati pou sèvis gwo-.

Isit la se yon pann detaye nan pwosesis pwodiksyon an.



Etap 1: Design & Jeni

Sa a se etap fondamantal kote pèfòmans teknik la ak sekirite yo defini.

Analiz kondisyon kliyan:Revize paramèt kle yo: kapasite, span, wotè leve, sik devwa (M5/M6), klas sèvis, ak bezwen operasyonèl (egzanp, leman, kwòk espesyal).

Jeni avanse:

Analiz estriktirèl (FEA):Sèvi ak Analiz Eleman fini pou modèl travès yo, kamyon final yo, ak koneksyon anba chay dinamik pou asire ke pa gen okenn pwen sou -estrès.

Konsepsyon mekanik:Konsepsyon inite anvwaye, chariot, kondui vwayaj, ak sistèm wou pou satisfè klas devwa espesifye a.

Konsepsyon elektrik ak kontwòl:Kreye chema pou ekipman pou pouvwa, kontwòl motè (VFD), rezo PLC, ak sikwi sekirite.

Kreyasyon Bill of Materials (BOM):Yon lis konplè tout matyè premyè ak konpozan achte.



Etap 2: Akizisyon materyèl & Preparasyon

Akizisyon:Apwovizyone plak asye ki sètifye, travès, ak konpozan achte (anvwaye, motè, Kovèti pou elektrik nan men founisè ki gen bon repitasyon).

Preparasyon materyèl:Plak asye yo tire-eksplozyon ak prime. Lè sa a, yo koupe nan gwosè lè l sèvi avèk plasma CNC oswa machin koupe flanm dife pou presizyon.



Etap 3: Fabrikasyon estriktirèl & Asanble

Sa a se kote ankadreman solid teknik la bati.

Fabrikasyon Girder:

Konstriksyon Bwat Girder:Pou trepye lou-, travès yo fabrike ak plak asye. Web ak plak bride yo koupe, ak rèd entèn yo soude nan pou anpeche flambe.

Pwosesis:Eleman yo anfòm nan gwo jig pou asire dwat ak jeyometri kòrèk.

Soude:Soude kritik yo fèt lè l sèvi avèkOtomatik Submerged Arc Welding (SAW)pou pénétration gwo twou san fon ak bon jan kalite segondè. Tout soude kritik yo enspekte pa soude sètifye epi yo ka teste atravèUltrasound (UT).

Soulaje estrès:Travès yo fini yo chofe nan yon gwo founo dife pou soulaje estrès entèn nan soude, anpeche deformation nan lavni.

Machining:Fini travès yo ak sifas kote ray yo chariot yo pral monte yo usinage pou asire aliyman pafè.



Etap 4: Asanble mekanik

Se ankadreman estriktirèl la entegre ak sistèm mekanik yo.

Fen asanble kamyon:Kamyon fen yo bati, lojman wou yo, aks, ak asanble kondwi vwayaj pon yo.

Asanble pon:De travès prensipal yo konekte ak kamyon fen yo pou fòme estrikti pon konplè a.

Asanble chariot:Se ankadreman Trolley la bati, epi wou yo tache. Lè sa a, inite prensipal ak oksilyè anvwaye yo monte ak aliyen sou ankadreman an Trolley.

Enstalasyon tren:Ray yo pou Trolley la enstale ak aliyen sou tèt travès prensipal yo.



Etap 5: Enstalasyon sistèm elektrik ak kontwòl

Sistèm kontwòl ak pouvwa teknik yo enstale.

Enstalasyon kab:Pouvwa ak kab kontwòl yo kouri sou estrikti teknik la nan kanal pwoteksyon oswa plato kab.

Enstalasyon panèl:Panno kontwòl prensipal yo, VFD lojman, PLC, kontakè, ak pwoteksyon surcharge, yo monte sou pon an.

Enstalasyon ekipman pou pouvwa:Enstalasyon sistèm ba kondiktè oswa sistèm festoon pou livrezon pouvwa sou pist la.

Aparèy sekirite:Enstale ak fil elektrik switch limit, arè ijans, ak sistèm Endikatè Moman chaj (LMI).



Etap 6: Tès ak Enspeksyon Travay (Tès Akseptasyon FAT - Faktori)

Yo teste teknik la konplètman reyini pou asire ke li satisfè tout espesifikasyon ak estanda sekirite.

Enspeksyon vizyèl ak dimansyon:Tcheke pou atizan konn fè, kalite penti, ak verifye tout dimansyon kritik (span, anpatman).

Pa gen -Tès chaj:Opere tout mouvman (anvwaye, chariot, pon) san yon chaj pou tcheke pou operasyon lis ak bri nòmal.

Tès chaj:

Tès chaj estatik:Leve yon chaj tès nan125% nan kapasite nominal laepi kenbe li pou verifye entegrite estriktirèl ak kapasite kenbe fren.

Tès dinamik chaj:Leve110% nan kapasite nominal laepi kouri li atravè tout mouvman pou asire pèfòmans nan kondisyon reyèl-monn nan.

Tès Fonksyon Sekirite:Verifye operasyon tout switch limit, fren, E-stop, ak aparèy pwoteksyon surcharge.



Etap 7: Demantèlman, Penti & Anbalaj

Demantèlman:Teknik la ak anpil atansyon demonte nan modil transpòte (travès, kamyon fen, Trolley).

Penti final:Yo aplike yon sistèm penti segondè-pèfòmans pou pwoteksyon korozyon.

Anbalaj:Konpozan yo byen pake, ak atansyon espesyal pou pwoteje sifas machin ak konpozan elektrik.



Etap 8: Enstalasyon sit ak komisyonin (SAT - Tès Akseptasyon Sit)

Batiman sit:Se teknik la reasanble sou pist kliyan an.

Koneksyon final:Pouvwa elektrik konekte, epi yo fè dènye chèk yo.

Komisyonin Sit & SAT:Teknik la sibi yon tès final operasyonèl nan anviwònman k ap travay aktyèl li.

Fòmasyon Operatè:Operatè kliyan yo resevwa fòmasyon sou itilizasyon san danje epi efikas.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
