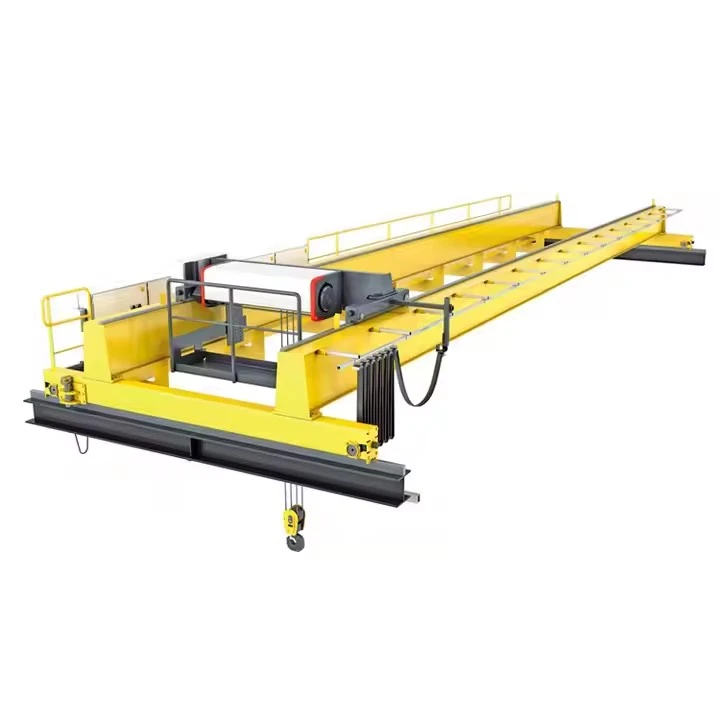

Eot pon teknik

Ki sa ki se yon teknik pon EOT?

YonEOT pon teknik(Electric Overhead Traveling Crane) se kalite ki pi komen nan teknik anlè yo te jwenn nan enstalasyon endistriyèl. Li karakterize pa yon pon, ki gen youn oswa de travès, ki deplase sou ray sou yon pist, ak yon anvwaye ki vwayaje sou pon an. Eleman "Elèktrik" la vle di tout mouvman li yo-leve, travèse, ak vwayaj long-yo mache ak motè elektrik.

Panse a li kòm yon sistèm leve trè versatile ak motè ki opere sou yon tras ayeryen fiks, ki kouvri yon zòn rektangilè pou sèvi yon bè oswa atelye antye.



Avantaj nan EOT Bridge Cranes

Segondè efikasite:Mouvman motè pèmèt pou manyen rapid ak fasil nan chay lou, redwi drastikman travay manyèl ak tan.

Optimizasyon espas:Itilize espas anlè, kenbe tout zòn etaj la klè pou lòt operasyon yo.

Versatile:Èske yo ka ekipe ak atachman divès kalite (kwòk, leman, pwan) pou okipe diferan materyèl.

Sekirite:Diminye risk ki asosye ak leve manyèl ak ekipman ki baze sou planche-tankou charyo.

Dirab:Bati pou anviwònman endistriyèl, ofri yon lavi sèvis long ak antretyen apwopriye.



Karakteristik kle pa Kalite teknik

Eleman	Single Girder EOT	Double Girder EOT
Travès	Yon gwo gwo bout bwa	De travès prensipal
Kote anvwaye	Anba-kouri	Top-kouri
Wotè Hook	Pi ba	Maksimòm
Kapasite	Jiska 20 tòn	5-500+ tòn
Pri	Ekonomik	Pi wo
Sik devwa	Limyè/Mwayen	Lou / Grav

Konklizyon:Chak eleman nan yon EOT Bridge Crane fèt poufyab, presizyon, ak sekiritenan anviwònman endistriyèl. Entegrasyon eleman estriktirèl solid ak sistèm kontwòl avanse ak sekirite fè li yon zouti esansyèl pou manyen materyèl modèn, bay solisyon leve efikas ak san danje atravè endistri inonbrabl.



Nwayo konpozan: kote yo pote, bwat, motè, ponp

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (KG): 2000 kg

Videyo enspeksyon-sandan:Yo bay

Rapò tès machin: bay

Design: doub gwo bout bwa

Efikasite: efikasite segondè

Vitès operasyon: gwo vitès operasyon

Estabilite: Anti-fonksyon balanse

Koulè: Si ou vle

Sous pouvwa: 110V / 220V / 230V / 380V / 440V, Customized

Espansyon: 7.5-31.5m

Isit la se yon pann detaye nan eleman yo nan yonEOT pon teknik.

1. Prensipal sistèm estriktirèl (Chad la)

Pon travès:Gwo bout bwa orizontal prensipal la (yo) ki kouvri zòn travay la.

Single Girder:Yon gwo gwo bout bwa (I-gwo bout bwa oswa gwo bout bwa).

Double Girder:De travès prensipal (tipikman bwat travès pou devwa lou).

Fen kamyon yo:Estrikti ki nan chak pwent pon ki gen ladan l:

Wou ak aks

Pon motè kondwi

Bwat yo

Fren

Sistèm pist:

Travès pist:Gwo I-travès oswa seksyon bwat ki sipòte pa kolòn bilding yo.

Rail kouri:Ray asye monte sou tèt travès pist.

Tanpon teknik:Aparèy ki absòbe chòk-nan pwent pist yo.



2. Lifting & Travel System (Cheval la)

Inite elektrik Ice:

Leve motè:Bay pouvwa leve

Bwat:Diminye vitès, ogmante koupl

Tanbou kòd fil elektrik:Bobine kòd fil la

Fren:Sistèm frenaj prensipal ak segondè

Trolley Asanble:

Chariot ankadreman:Sipòte inite anvwaye a

Wou chariot:Kouri sou ray sou travès pon yo

Trolley Drive motè:Pouvwa mouvman chariot

Kwòk blòk:Asanble ki kenbe zen an, souvan ak plizye plizyè pou avantaj mekanik

Kondwi vwayaj pon:

Kondwi motè:On end kamyon yo pou pouse tout teknik la

Wou:Wou bride ki kouri sou ray pist



3. Pouvwa, kontwòl ak sistèm sekirite (nè yo)

Sistèm ekipman pou pouvwa:

Sistèm Bar kondiktè:Ba pouvwa ki fèmen yo kouri paralèl ak pist

Sistèm Festoon:Trolley ak tras pote câbles elektrik fleksib

Entèfas kontwòl:

Estasyon pendant:Pann pouse-bwat kontwòl bouton

Radyo Remote Control:Operasyon san fil

Kabinè operatè a:Pou trepye gwo anpil

Kontwòl Panel:

Kontaktè ak rle:Pou distribisyon pouvwa

Kondwi frekans varyab (VFD):Pou kontwòl vitès lis

Kontwolè lojik pwogramab (PLC):Sèvo kontwòl Crane a

4. Sistèm sekirite kritik yo

Limit switch:

Leve limit anwo/ba:Anpeche twòp-levage

Limit vwayaj:Sispann teknik nan pwent pist

Sistèm frenaj:

Leve fren:Otomatikman kenbe chaj

Fren vwayaj:Sou pon ak chariot kondwi motè

Endikatè Moman chaj (LMI):Anpeche surcharges (sou pi gwo trepye)

Anemomèt:Monitè vitès van pou trepye deyò

Sistèm Anti-Kolizyon:Anpeche kolizyon ant plizyè trepye

Bouton pou kanpe ijans:Sitiye nan plizyè pwen

Aparèy avètisman:Kòn oswa buzzer

5. Eleman oksilyè

Bobin kab:Pou ekipman pou pouvwa a anvwaye a oswa atachman espesyal

Nechèl ak pasaj pyeton:Pou aksè antretyen

Ekleraj:Pou ekleraj pandan operasyon an

Plato kab:Pou jesyon kab òganize

Trase

Prensipal teknik





Avantaj nan EOT Bridge Cranes

EOT Bridge Cranes ofri yon konbinezon pwisan nan efikasite, sekirite, ak adaptabilite ki fè yo endispansab nan anviwònman endistriyèl.



1. Ranfòse efikasite ak pwodiktivite

Operasyon motè:Pouvwa elektrik pèmèt rapid, mouvman san efò nan chaj lou, siyifikativman diminye tan manyen materyèl konpare ak metòd manyèl.

Chaj rapid monte bisiklèt:Kapab asansè rapid, repetitif ak transfè, kenbe liy pwodiksyon ak workflows deplase san pwoblèm.

Kontwòl presizyon:Karakteristik tankou Kondwi Frekans Varyab (VFD) pèmèt akselerasyon lis ak ralantisman, sa ki pèmèt egzak chaj ak plasman.

2. Itilizasyon espas siperyè

Espas etaj klè:Lè yo opere anlè, teknik la pa anpeche aktivite ki nan etaj-, sa ki pèmèt yo sèvi ak tout zòn travay la pou depo, machin, ak trafik.

Depo ki gen gwo -Dansite:Fasilite anpile efikas ak depo nan depo, maksimize itilizasyon espas kib ki disponib.

3. Amelyore Sekirite

Manyèl manyèl redwi:Minimize risk pou blesi miskiloskelèt ki asosye ak leve, pouse, oswa rale atik lou.

Sekirite Operatè:Avèk radyo kontwòl remote, operatè a ka kontwole teknik la soti nan pwen ki pi an sekirite, lwen chemen chaj la ak danje potansyèl yo.

Sistèm sekirite entegre:Karakteristik entegre-tankou switch limit, pwoteksyon surcharge, ak fren redondants anpeche aksidan ak ekipman defayans.

4. Versatility eksepsyonèl

Konfigirasyon miltip:Disponib kòm yon sèl oswa doub travès, tèt-kouri oswa anba-kouri, pou adapte nòmalman nan nenpòt layout enstalasyon ak egzijans leve.

Adaptab a plizyè travay:Èske yo ka ekipe ak atachman diferan tankou kwòk, leman, lifters vakyòm, oswa pwan okipe yon pakèt materyèl.

Gwo ranje kapasite:Apwopriye pou leve chay soti nan kèk santèn kilogram pou plizyè santèn tòn.

5. Dirab ak Pri-Efikasite

Long sèvis lavi:Konstwi ak eleman endistriyèl-pou pèfòmans solid ak lonjevite, menm nan anviwònman ki difisil.

Ba depans fonksyònman:Operasyon elektrik se plis enèji-efikas epi li gen pi ba pri kontinyèl konpare ak altènativ ki mache ak gaz-. Redwi travay manyèl tou mennen nan ekonomi enpòtan nan pri travay.



Aplikasyon pou EOT Bridge Cranes



1. Faktori ak plant asanble

Deplase matyè premyè:Transpòte asye, aliminyòm, ak lòt materyèl nan liy pwodiksyon.

Manyen Eleman:Leve pati machin yo, soude, ak sou-asanble ant estasyon travay yo.

Chaje machandiz fini:Mete pwodwi fini yo sou kamyon pou chajman.

2. Sant Depo ak Lojistik

Chaje / Dechaje Kamyon:Efikas deplase machandiz lou palèt.

Anpile ak Depo:Rearanje atik lou nan yon depo, sa ki pèmèt gwo -depo dansite.

3. Steel ak Metal Processing

Sant Sèvis Steel:Manyen ak anpile bobin asye, plak, ak travès estriktirèl.

Fondri:Chaje bouyon metal nan founo ak manyen depoze.

4. Jenerasyon pouvwa ak endistri lou

Plant elektrik:Pou antretyen nan turbin, dèlko, ak transfòmatè.

Faktori machin lou:Rasanble gwo ekipman tankou kamyon min ak près endistriyèl.

5. Otomobil ak Aerospace

Plant otomobil:Deplase gwo près Stamping ak mouri.

Enstalasyon Aerospace:Manyen konpozan avyon ak asanble gwo.



Pwosedi pwodiksyon an pou yonEOT pon teknikse yon pwosesis sistematik ak plizyè-etap ki asire ke pwodwi final la an sekirite, fyab, ak bati nan spesifikasyon. Isit la se yon pann detaye.



Etap 1: Design & Jeni

Sa a se etap fondamantal kote pèfòmans teknik la ak sekirite yo defini.

Analiz kondisyon kliyan:Revize paramèt kle yo: kapasite, span, wotè leve, sik devwa (egzanp, M4, M5, M6), klas sèvis, ak bezwen operasyonèl (egzanp, leman, kwòk espesyal).

Jeni avanse:

Analiz estriktirèl (FEA):Sèvi ak analiz eleman fini pou modèl travès yo ak kamyon fen anba chay dinamik pou asire entegrite ak defleksyon minimòm.

Konsepsyon mekanik:Konsepsyon inite yo anvwaye, chariot, kondwi vwayaj, ak sistèm wou.

Konsepsyon elektrik ak kontwòl:Kreye chema pou ekipman pou pouvwa, kontwòl motè (VFD), rezo PLC, ak sikwi sekirite.

Kreyasyon Bill of Materials (BOM):Yon lis konplè tout matyè premyè ak konpozan achte.



Etap 2: Akizisyon materyèl & Preparasyon

Akizisyon:Apwovizyone plak asye ki sètifye, travès, ak konpozan achte (anvwaye, motè, Kovèti pou elektrik nan men founisè ki gen bon repitasyon).

Preparasyon materyèl:Plak asye yo tire-eksplozyon ak prime. Lè sa a, yo koupe nan gwosè lè l sèvi avèk plasma CNC oswa machin koupe flanm dife pou presizyon.



Etap 3: Fabrikasyon estriktirèl & Asanble

Sa a se kote ankadreman solid teknik la bati.

Fabrikasyon Girder:

Pou trepye yon sèl travès, yo prepare yon gwo bout bwa I-oswa gwo bout bwa.

Pou trepye doub girder, girders yo tipikman fabrike kòm seksyon bwat soti nan plak asye. Radi entèn yo soude pou anpeche flambe.

Soude:Soude kritik yo fèt lè l sèvi avèkOtomatik Submerged Arc Welding (SAW)pou pénétration gwo twou san fon ak bon jan kalite segondè. Tout soude kritik yo enspekte pa soude sètifye epi yo ka teste atravèUltrasound (UT).

Soulaje estrès (pou trepye gwo-):Travès yo fini yo ka chofe nan yon gwo founo dife pou soulaje estrès entèn nan soude, anpeche deformation nan lavni.

Machining:Fini travès yo ak sifas kote ray yo chariot yo pral monte yo usinage pou asire aliyman pafè.



Etap 4: Asanble mekanik

Se ankadreman estriktirèl la entegre ak sistèm mekanik yo.

Fen asanble kamyon:Kamyon fen yo bati, lojman wou yo, aks, ak asanble kondwi vwayaj pon yo.

Asanble pon:Travès prensipal yo konekte ak kamyon fen yo pou fòme estrikti pon konplè a.

Trolley Asanble:Se ankadreman Trolley la bati, epi wou yo tache. Lè sa a, inite anvwaye a monte ak aliyen sou ankadreman chariot la.

Enstalasyon tren:Ray yo pou Trolley la enstale ak aliyen sou tèt travès prensipal yo (pou travès doub) oswa sou bride anba a (pou travès sèl).



Etap 5: Enstalasyon sistèm elektrik ak kontwòl

Sistèm kontwòl ak pouvwa teknik yo enstale.

Enstalasyon kab:Pouvwa ak kab kontwòl yo kouri sou estrikti teknik la nan kanal pwoteksyon oswa plato kab.

Enstalasyon panèl:Panno kontwòl prensipal yo, kontakè lojman, pwoteksyon surcharge, epi souvan VFD, yo monte sou pon an.

Enstalasyon ekipman pou pouvwa:Enstalasyon sistèm ba kondiktè oswa sistèm festoon pou livrezon pouvwa sou pist la.

Aparèy sekirite:Enstale ak fil elektrik switch limit, arè ijans, ak lòt aparèy pwoteksyon.



Etap 6: Tès Travay ak Enspeksyon (Tès Akseptasyon FAT - Faktori)

Yo teste teknik la konplètman reyini pou asire ke li satisfè tout espesifikasyon ak estanda sekirite.

Enspeksyon vizyèl ak dimansyon:Tcheke pou atizan konn fè, bon jan kalite penti, ak verifye tout dimansyon kritik (span, anpatman).

Pa gen -Tès chaj:Opere tout mouvman (anvwaye, chariot, pon) san yon chaj pou tcheke pou operasyon lis ak bri nòmal.

Tès chaj:

Tès chaj estatik:Leve yon chaj tès nan125% nan kapasite nominal laepi kenbe li pou verifye entegrite estriktirèl ak kapasite kenbe fren.

Tès dinamik chaj:Leve110% nan kapasite nominal laepi kouri li atravè tout mouvman pou asire pèfòmans nan kondisyon reyèl-monn nan.

Tès Fonksyon Sekirite:Verifye operasyon tout switch limit, fren, E-stop, ak aparèy pwoteksyon surcharge.



Etap 7: Demantèlman, Penti & Anbalaj

Demantèlman:Se teknik la ak anpil atansyon demonte nan modil transpòte (travès, kamyon fen, Trolley, anvwaye).

Final penti:Yo aplike yon sistèm penti segondè-pèfòmans pou pwoteksyon korozyon.

Anbalaj:Konpozan yo byen pake, ak atansyon espesyal pou pwoteje sifas machin ak konpozan elektrik.



Etap 8: Enstalasyon sit ak komisyonin (SAT - Tès Akseptasyon Sit)

Batiman sit:Se teknik la reasanble sou pist kliyan an.

Final Koneksyon:Pouvwa elektrik konekte, epi yo fè dènye chèk yo.

Komisyonin Sit & SAT:Teknik la sibi yon tès final operasyonèl nan anviwònman k ap travay aktyèl li.

Fòmasyon Operatè:Operatè kliyan yo resevwa fòmasyon sou itilizasyon san danje epi efikas.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
