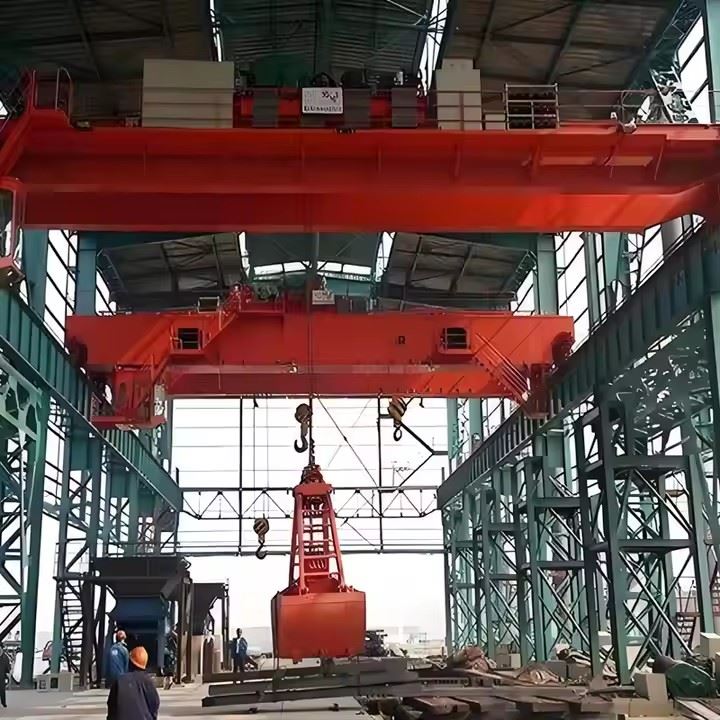

QZ pwan anlè teknik

Apèsi sou lekòl la

QZ pwan teknik la konsiste de yonpon pon doub-, chariot ak pwan, fini cha, ak yonsistèm kontwòl elektrik. Li fèt pou chaje, dechaje, transfere, ak manje materyèl ki lach tankou:

Sand, gravye, chabon, minrè mineral

Grenn, byomass, angrè

Bouyon metal ak fatra

En pwodwi chimik yo

Teknik sa a opere ak gwo presizyon ak fyab, sa ki fè li ekipman esansyèl pou pò, plant elektrik, moulen asye, ak yad materyèl.



Karakteristik teknik

Segondè devwa travay: A6–A8 selon estanda FEM/ISO

Tan sik kontinyèl ak vitpou chaje & dechaje

Doub-motè kontwòl endepandannan leve ak fèmen

Otomatik kontwòl pwanpou manyen materyèl efikas

Lis vwayajak kondwi frekans varyab (si ou vle)

Segondè pèfòmans anti-balanslè w ap manyen pwan lou



Espansyon: 10.5-31.5 m oswa Customized

Kapasite leve: 5t-25t (pwa pwan enkli)

Leve wotè: Jiska 30 m

Travay devwa: A6–A8

Tip pwan: Clampshell, zoranj-kale, idwolik, kat-kòd

Kontwòl: Kabin, san fil remote, kontwòl VFD

Ekipman pou pouvwa: 380V/400V/415V 50/60 Hz oswa Customized

LaKalite QZse teknik anlè ekipe ak yon bokit pwan pou manyen materyèl esansyèl. Estrikti ak sistèm li yo fèt pou gwo-devwa, operasyon kontinyèl. Anba a se eleman konplè yo:

1. Pon (Doub Girder Estrikti)

Bwat soude-tipe doub

Gwo -fòs estriktirèl asye

Pasaj pyeton, platfòm, balistrad

Girder fen dyafram pou distribisyon chaj

Enstalasyon tren pou vwayaj chariot

2. Fini cha (mekanis vwayaj teknik)

Side gwo bout bwa estrikti

Wou kondwi ak wou san fè anyen konsa

BEARINGS wou ak arbr

Motè vwayaj (sèl-vitès oswa kontwòl VFD)

Kovèti pou redukteur

Tanpon fen, balayeur ray, plak prevansyon deraye

3. Gen tan pwan ankadreman Trolley

Trolley estrikti asye (bwat oswa plak soude)

Montaj baz pou motè, tanbou, ak panno kontwòl

Rails pou mekanis pwan

Platfòm antretyen

4. Mekanis leve (sistèm leve)

Gen ladan eleman ki responsab pou leve pwan nan:

Leve motè

Larsen / bwat

Tanbou ak kòd arbr tanbou

Kòd fil (leve kòd)

Leve pouli/pouli

Sistèm frenaj (elektwomayetik oswa idwolik)

Leve limit switch

Capteur chaj / limiteur surcharge



5. Gen tan pwan Ouvèti & Fèmen Mekanis

Mekanis endepandan pou operasyon bokit pwan:

Separe motè pou ouvèti/fèmen

Kovèti pou redukteur

Ouvèti/fèmen tanbou

Fil kòd (fèmen kòd)

Synchronization sheves

Gen tan pwan inite kontwòl

Anbreyaj mekanik oswa idwolik (si ou vle)

6. Gen tan pwan bokit (Zouti manyen materyèl)

Diferan kalite depann sou materyèl:

Clamshell pwan(sab, grenn, angrè)

Orange-kale pwan(bouyon metal, fatra)

Gen tan pwan idwolik(materyèl kolan)

Kat-kòd pwan mekanik(tip estanda)

Plak ki gen gwo -fòs ki reziste-

Dan oswa kwen koupe depann sou materyèl

Kapasite pwan: 0.5-20 m³



7. Crane Vwayaje Sistèm

Motè vwayaj teknik

Kovèti pou redukteur

Asanble wou ak kraze kraze

VFD kontwòl pou akselerasyon lis

Pozisyon detèktè (opsyonèl)

8. Sistèm kontwòl elektrik

Prensipal panèl kontwòl

Trolley ak bwat junction teknik

Ekipman pou pouvwa atravè sistèm festoon oswa ba kondiktè

Kab elektrik ak switch limit

Onduleur frekans (si ou vle)

Mòd kontwòl: kabin / kontwòl -remote / doub-kontwòl

PLC pou kontwòl pwan senkronize (si ou vle)

9. Kabin Operatè (Si ou vle)

Kabin fèmen oswa louvri

È-kondisyone/chofaj (opsyonèl)

Joystick kontwòl konsole

Sekirite vè ak fenèt gade lajè

Chèz ergonomic ak arè ijans

10. Aparèy sekirite

Surcharge limiteur

Anwo/pi ba limit leve

Trolley ak switch limit vwayaj teknik

Sistèm anti-sway (si ou vle)

Sistèm sispann ijans

Rail baleyèt

Detèktè anti-kolizyon (operasyon teknik doub)

Surchof ak faz faz pwoteksyon

11. Sistèm ekipman pou pouvwa

Rail kondiktè / sistèm busbar

Sistèm feston kab

Izolatè ak sistèm baz

Kabinè distribisyon pouvwa

Trase

Prensipal teknik





Avantaj QZ Grab Double Girder Overhead Crane

1. Segondè efikasite pou manyen materyèl esansyèl

Espesyalman fèt pou pwan, leve, transpòte, ak dechaje materyèl esansyèl ki lach.

Tan sik opere kout ogmante pwodiktivite.

Ideyal pou dechaje ak manje liy pwodiksyon.

2. Gwo -Devwa ak Gwo Travayè (A6–A8)

Konstriksyon solid doub-travès bay gwo kapasite chaj.

Apwopriye pou operasyon kontinyèl ak anviwònman piman bouk tankou plant elektrik ak pò.

3. Leve endepandan ak Mekanis pwan

Separe motè ak tanbou pou leve ak ouvèti/fèmen.

Asire lis, kontwòl egzak nan operasyon pwan.

Ogmante fyab ak diminye tan yo.

4. Pèfòmans ki estab ak serye

Kat -konsepsyon pwan kòd asire estabilite pandan leve.

Bon kalite-motè, redukteur, fren asire lavi sèvis long.

Mwens afekte pa van oswa balanse chaj konpare ak lòt zouti leve.

5. Opsyon pwan versatile

Clampshell, zoranj-kale, kat-kòd mekanik, oswa idwolik pwan disponib.

Pèmèt adaptasyon fasil nan diferan materyèl ak endistri yo.

6. Mòd operasyon fleksib

Kontwòl kabin, kontwòl remote san fil, oswa kontwòl doub.

Sistèm kontwòl PLC ak VFD ki disponib pou operasyon egzak.

7. Ekselan Karakteristik Sekirite

Surcharge limiteur

Tanpon ak bale ray

Vwayaj limit switch

Sistèm sispann ijans

Sistèm anti-balansman ak anti-kolizyon (si ou vle)

Asire operasyon an sekirite menm nan lakou materyèl okipe.

8. Antretyen ki ba ak aksè fasil

Estrikti modilè pou ranplasman pi fasil nan tanbou kòd, motè, ak poul.

Pasaj pyeton ak platfòm antretyen pèmèt aksè nan enspeksyon an sekirite.



Aplikasyon pou QZ Grab Double Girder Overhead Crane

Se QZ pwan teknik la lajman ki itilize poumanyen materyèl esansyèlnan endistri divès kalite. Materyèl tipik yo enkli: chabon, sab, minrè, grenn, angrè, byomass, bouyon metal, ak fatra.

1. Plant pouvwa

Sistèm manje chabon

Manyen sann

Byomass chaje ak dechaje

2. Steel Mills & Foundries

Manje lakou bouyon

Manyen chaj

Chajman materyèl bwit yo

3. Pò & Tèminal

Manyen machandiz esansyèl (chabon, grenn, minrè, sab, angrè)

Dechaje bato ak jesyon lakou depo

4. Plant siman ak materyèl bilding

Limestone, klinker, jips, ak manyen granula

Manje matyè premyè nan liy pwodiksyon yo

5. Mining & Mineral Processing

Minrè chaje/dechaje

Transfè konsantre mineral

Operasyon Stockyard

6. Plant dechè ak resiklaj

Trepye pou pwan fatra (fatra-pou-izin enèji)

Bouyon metal klasman ak chaje

7. endistri chimik & angrè

Manyen materyèl en granulaire oswa poud

Poode pwodiksyon manje ak silo

QZ pwan Double Girder Pwosesis pwodiksyon anlè teknik

Pwodiksyon yonQZ pwan Double Girder anlè teknikswiv yon pwosesis manifakti strik, estanda pou asire fòs, fyab, ak lavi sèvis long. Anba a se pwosesis la konplè soti nan matyè premyè nan enstalasyon final la.



1. Preparasyon materyèl bwit

Chwazi -wo kalite Q235B/Q345B plak asye estriktirèl

Tès ultrasons pou domaj entèn yo

Lis koupe materyèl prepare pa depatman jeni

Plak asye netwaye (piki eksplozif) pou retire rouye ak echèl



2. Fabrication Girder (Doub Box Girders)

2.1 Koupe & Fòme

CNC plasma koupe nan plak entènèt ak bride

Koube / fòme nan plak bò si sa nesesè

2.2 Asanble & Soudi

Asanble plak dyafram enteryè

CO₂ gaz-soude otomatik ki pwoteje

Kouti Longitudinal soude pa machin soude portique

2.3 Soulajman estrès ak redresman

Girder mete nan yon founo -soulajman estrès oswa trete pa soulajman estrès Vibration

Girder redresman pou korije deformation ak kamb

2.4 Tès ki pa-destriktif

Tès ultrasons (UT) ak tès patikil mayetik (MT)

Weld enspeksyon kouti nan estanda DIN / ISO



3. Fen Faktori Cha

CNC machining nan twou wou ak sifas aliye motè

Asanble wou (wou asye fòje oswa jete{0}}) enstale

Motè, redukteur, fren reyini

Tcheke final aliyman



4. Trolley & Grab Mekanis Pwodiksyon

4.1 Trolley ankadreman soude

Bwat-ankadreman ki fabrike ak enstalasyon presizyon

Soude robo oswa semi-otomatik asire fòs

4.2 Leve Mekanis Asanble

Leve motè

Larsen / bwat

Tanbou ak kòd arbr tanbou

Sistèm fren

Fil kòd ak blòk pouli leve

4.3 Ouvèti & Fèmen Mekanis

Separe motè ak redukteur asanble

Clampshell oswa zoranj-kale grab bokit enstalasyon

Aliyman kòd ouvèti/fèmen

4.4 Gen tan pwan Bokit Fabrication

Mete plak asye ki reziste -koupe ak fòme

Plak bokit soude

Broch, gon, ak dan enstale

Tès chaj anvan penti



5. Pwodiksyon Sistèm elektrik

Asanble kabinè kontwòl ak konpozan Siemens/Schneider

Fil elektrik pou pouvwa, siyal, ak sikwi kontwòl

PLC pwogramasyon (si ou vle) pou operasyon gen tanp senkronize

Pwoteksyon chaj ak tès interlock



6. Tretman andigman (penti)

6.1 Piki eksplozif

Tout girder eksplozif nan estanda Sa2.5

Asire adezyon penti ak rezistans korozyon

6.2 Primer & Topcoat

Sistèm tipik:

1 kouch epoksidik zenk-riche primè

1 kouch epoksidik penti entèmedyè

1 kouch an poliyiretàn
Koulè Customized sou demann



7. Asanble ak Pre-Asanble

Teknik reyini sou Bay tès atelye

Fin cha ki konekte ak travès

Trolley mete sou pon teknik la

Sistèm feston kab oswa sistèm busbar enstale

Limit switch, detèktè, aparèy sekirite konekte

Tès sou entènèt pou kontwòl elektrik



8. Tès faktori (FAT - Tès Akseptasyon faktori)

Atik tès yo enkli:

Pa gen -chaj tès kouri

Tès chaj (tès estatik nan 125% ak tès dinamik nan 110%)

Tès vitès vwayaj

Gen tan pwan tès ouvèti/fèmen

Tès pèfòmans fren

Tès operasyon aparèy sekirite

Tès asire konfòmite akISO, FEM, GB/T, ak CEestanda.



9. Anbalaj & Livrezon

Motè, konpozan elektrik chaje nan ka an bwa

Gen tan pwan bokit pwoteje ak ankadreman asye

Travès yo vlope ak anbalaj prèv imidite

Veso oswa chajman esansyèl depann sou gwosè



10. Sou-Enstalasyon ak komisyonin sou sit la

Pon teknik ak cha fin enstale sou travès pist

Trolley ak pwan reyini ak branche

Aliyman tren ak kalibrasyon wou

Sou-debogaj sistèm kontwòl sit la

Fòmasyon operatè ak enstriksyon sekirite



11. Akseptasyon final la

Final tès chaj fèt sou plas

Rapò enspeksyon yo bay

Dokiman garanti yo bay

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
