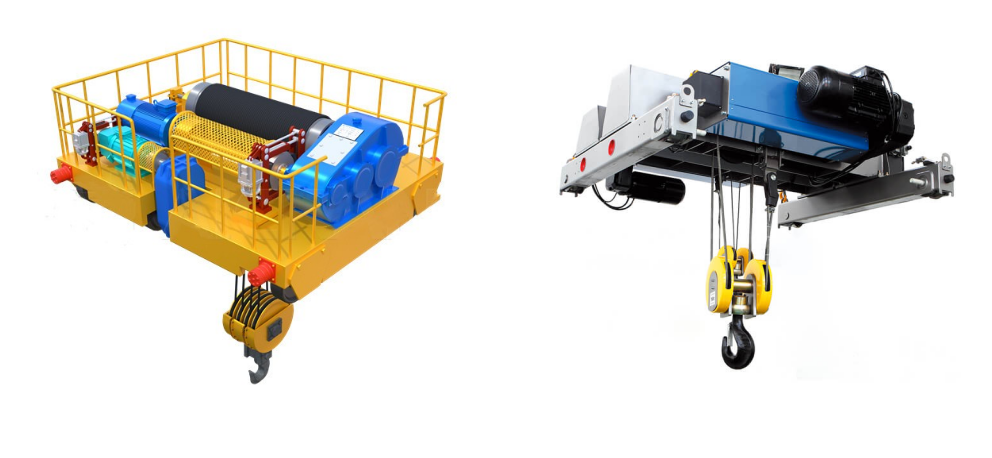

Electromech Eot Cranes



Electromech Eot Cranes, ke yo rele tou Electric Overhead Cranes Traveling, se ekipman esansyèl pou manyen materyèl yo itilize nan divès endistri tankou fabrikasyon, konstriksyon, anbake, ak depo. Trepye sa yo fèt pou leve ak deplase chay lou nan yon direksyon orizontal sou yon tren anlè, bay mouvman efikas ak egzak nan espas ki fèmen. Electromech EOT trepye konbine pouvwa elektrisite ak presizyon nan sistèm mekanik, ofri yon solisyon serye, pri-efikas pou leve materyèl lou.

Electromech Eot Cranes ka okipe chaj ki sòti nan kèk tòn ak plizyè santèn tòn, fè yo apwopriye pou yon gran varyete aplikasyon endistriyèl. Yo fèt pou leve ak deplase machandiz lou, matyè premyè, ak konpozan ak fasilite ak presizyon.Electromech Eot Cranes yo bati ak materyèl ki gen gwo fòs ak konpozan solid, trepye EOT yo dirab epi yo ka kenbe tèt ak anviwònman k ap travay piman bouk, asire lonjevite ak antretyen minimòm. .

Elektwomekanik EOT teknik yo itilize nan divès endistri, tankou plant asye, pò, sit konstriksyon, depo, ak plant elektrik. Yo ideyal pou leve ak transpòte ekipman lou, materyèl, ak veso. Sistèm elektrik motè teknik la pèmèt kontwòl lis ak egzak nan tou de leve ak mouvman orizontal. Kondwi elektrik la se enèji efikas, diminye depans operasyonèl yo ak ogmante pèfòmans jeneral teknik la.

Sekirite se yon priyorite nan konsepsyon teknik, ak trepye EOT vini ekipe ak karakteristik sekirite avanse tankou pwoteksyon surcharge, switch limit, bouton pou kanpe ijans, ak sistèm anti-kolizyon asire operasyon lis ak aksidan-gratis. Trepye sa yo ofri kontwòl egzak sou chaj. mouvman, ki fè yo apwopriye pou aplikasyon ki mande pou pwezante amann. Sistèm kontwòl yo fèt pou itilize zanmitay, sa ki pèmèt operatè yo byen jere chaj leve, bese, ak mouvman orizontal.

Elektwomekanik EOT teknik yo ka Customized pou satisfè egzijans operasyonèl espesifik, tankou kapasite chaj diferan, longè span, wotè leve, ak sistèm kontwòl (manyèl oswa otomatize). Konsepsyon teknik la asire ke eleman yo fasil aksesib pou antretyen woutin ak reparasyon. Sa a diminye tan an epi ogmante lavi teknik la.

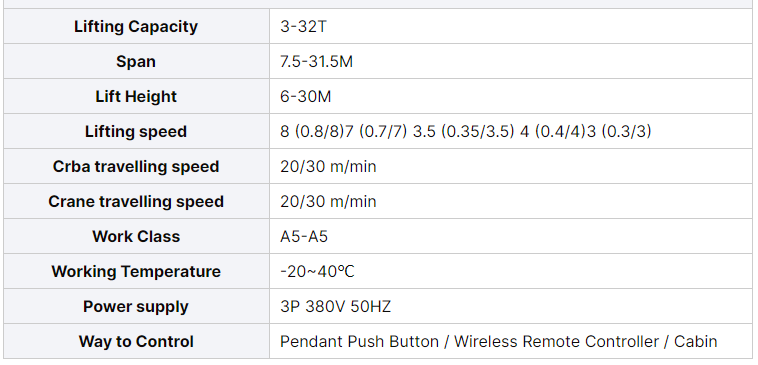

Eleman debaz: motè, bwat, motè

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (KG): 1500 kg

Videyo sòtan-enspeksyon: Bay

Rapò tès machin: bay

Klas travayè: A3/A4/A5

Kapasite leve: 3,5,10,16,20,25,32 tòn

Leve Mekanis: Elektrik Fil kòd Ice

Pouvwa: 3P 220--440 V/50HZ 60HZ

Vitès Vwayaj Teknik: 3-30m/min

Tanperati travay: -20-40 degre

Modèl kontwòl: Men Shank / Remote kontwòl

Koulè: demann kliyan yo





1.Main gwo bout bwa

1) Gwo bout bwa prensipal yon teknik elektwomekanik EOT (Electric Overhead Traveling) se yon eleman estriktirèl enpòtan ki fèt pou sipòte eleman ki pote chaj nan teknik la. Li aji kòm estrikti prensipal sipò orizontal pou mekanis levage teknik la, mekanis vwayaje, ak chariot.

Se gwo bout bwa prensipal la fèt an asye oswa seksyon asye soude (egzanp, I-travès, travès bwat, oswa travès plak soude) asire fòs ak rezistans anba chay lou.Li bezwen yo dwe solid ak ki estab, ki kapab manyen estrès yo egzèse. pa chaj teknik la ak fòs dinamik, tankou akselerasyon, ralantisman, ak leve. Des komen pou gwo bout bwa prensipal la gen ladan I-travès, travès bwat, ak bastengal, tou depann de kondisyon yo chaj ak span.

Gwo bout bwa prensipal la fèt pou pote pwa chariot teknik la ak anvwaye, osi byen ke chaj la leve. Gwo bout bwa a dwe fèt pou reziste pa sèlman chaj estatik, men tou chaj dinamik akòz mouvman teknik la. Nan trepye doub-grider, de travès paralèl (travès prensipal) yo itilize pou bay plis fòs ak estabilite. Kalite sa a pèmèt pou pi wo kapasite leve ak pi long spans.Pou pi gwo ak plis aplikasyon lou-devwa, bwat travès bay plis fòs ak estabilite nan fèmen mekanis teknik la ak ofri pi bon rezistans nan fòs torsion.

2.Lifting Sistèm

1) Motè: Motè a nan sistèm nan leve nan yon elektwomekanik anlè Vwayaj (EOT) teknik jwe yon wòl enpòtan nan ogmante ak bese chaj. Motè sa a se tipikman yon pati nan mekanis anvwaye teknik la epi li bezwen pwisan ak serye pou okipe demann yo leve lou nan divès endistri tankou konstriksyon, fabrikasyon, ak depo.

2) Larsen: Yon redukteur nan sistèm leve yon teknik elektwomekanik EOT (Electric Overhead Traveling) teknik jwe yon wòl enpòtan nan transmisyon pouvwa soti nan motè a nan mekanis leve a, tipikman anvwaye a. Larsen a (yo rele tou yon bwat oswa redukteur Kovèti pou) fèt pou konvèti pwodiksyon an gwo vitès, ki ba-koupl nan motè a nan yon pwodiksyon ki ba-vitès, gwo-koupl oblije leve chay lou avèk efikasite.

3) Tanbou: Tanbou a nan yon sistèm leve se prensipalman responsab pou likidasyon ak dewoulman kòd la fil (oswa kab) ki leve ak bese chay la. Li se yon estrikti silendrik alantou ki kòd la blese kòm teknik la deplase chaj la. Mouvman tanbou a kontwole pa motè anvwaye teknik la, ki bay pouvwa pou leve ak bese.

4) Fil kòd: Fil fil yo itilize nan sistèm leve nan elektwomekanik anlè Vwayaj (EOT) trepye yo se eleman enpòtan ki responsab pou leve ak bese chay lou. Yo fèt pou kenbe tèt ak tansyon wo, chay dinamik, ak kondisyon anviwònman an pandan y ap kenbe durability ak sekirite.

5) Blòk pouli: Blòk la pouli nan yon sistèm leve, espesyalman pou elektwomekanik (elektwomayetik) trepye anlè (EOT trepye), se yon eleman esansyèl ki fasilite leve ak bese nan chaj. Li jwe yon wòl enpòtan nan jere distribisyon chaj mekanik, diminye friksyon, ak pèmèt mouvman lis nan sistèm anvwaye teknik la.

6) Aparèy pou leve: Aparèy pou leve yon teknik Elektwomekanik Vwayaje (EOT) tipikman refere a eleman ki responsab pou leve aktyèl la ak bese chaj yo. Nan yon sistèm teknik EOT, aparèy leve a se yon pati enpòtan nan mekanis teknik la ki asire mouvman chaj lou vètikal.



3.Fencha

"Chaj la fen" nan yon teknik elektwomekanik EOT (Electric Overhead Traveling) fè referans a estrikti sipò ki pote pon teknik la sou ray yo. Li konsiste de yon seri wou oswa aks ki pèmèt teknik la deplase orizontal sou longè pist teknik la. Cha yo nan fen yo se eleman enpòtan nan yon teknik anlè, paske yo dirèkteman afekte estabilite, mouvman, ak distribisyon chaj.

Chariot nan fen a anjeneral gen ladan yon sistèm motè-kondwi (tankou yon motè angrenaj) ki pouvwa wou yo, ki pèmèt pou kontwole mouvman nan teknik la sou pist li yo. Mekanis sa a ka ekipe ak yon sistèm fren yo sispann oswa kontwole vitès mouvman an. Wou yo dwe fèt pou pote chay lou epi asire mouvman lis.

Sistèm elektrik la pou kontwole mouvman cha a nan fen, entegre ak sistèm kontwòl jeneral teknik la, ki pèmèt operatè a jere pozisyon teknik la sou track la. Estrikti a ki sipòte wou yo ak aks. Li fèt pou kenbe pwa pon teknik la ak chay li pote. BEARINGS yo itilize pou misyon pou minimize friksyon epi asire wotasyon lis wou yo, pandan y ap sipò ede estabilize estrikti a pandan operasyon an. Konsepsyon cha la fen dwe asire ke teknik la estab pandan operasyon an, espesyalman anba chay lou.

An rezime, cha lagè yo se yon pati enpòtan nan estrikti yon teknik EOT, sa ki pèmèt teknik la vwayaje sou pis aterisaj li yo epi pote chay avèk efikasite epi san danje.



4.Crane vwayaje mekanis

1) Prensip travay

Lè motè vwayaj la kouran, li vire arbr kondwi ki konekte ak wou yo nan kamyon an fen. Wotasyon wou yo pouse tout teknik la sou pist la. Direksyon mouvman (anvan oswa dèyè) kontwole pa chanje polarite ekipman pou pouvwa motè a, ki ranvèse wotasyon motè a.Ka teknik la dwe kontwole pou avanse pou pi nan diferan vitès, tou depann de vitès motè a ak anviwònman sistèm kontwòl la.

2) Fonksyon mekanis opere teknik la

Leve ak Bese chaj: Fonksyon ki pi fondamantal nan yon teknik EOT se leve ak bese materyèl oswa chaj lè l sèvi avèk yon mekanis anvwaye, ki mache ak elektrik.

Mouvman orizontal: trepye EOT ka vwayaje orizontal sou yon chemen fiks (ray oswa travès), sa ki pèmèt yo deplase chay soti nan yon pozisyon nan yon lòt nan zòn k ap travay la.

Pozisyon chaj: Yo pèmèt pwezante egzak chaj lou oswa ankonbran. Sa a enpòtan anpil nan anviwònman kote pwezante chaj yo dwe trè egzat, tankou nan plant fabrikasyon oswa depo.

Mouvman vètikal: Mekanis anvwaye a pèmèt teknik la leve chay vètikal, ki esansyèl pou anpile materyèl oswa transpòte yo ant diferan nivo nan yon depo oswa yon etablisman pwodiksyon.

Manyen chaj lou: trepye EOT yo fèt pou okipe chaj trè lou, souvan nan seri plizyè tòn, tou depann de kapasite teknik la. Sa a se kritik nan endistri tankou asye, konstriksyon, ak manifakti.

Fleksibilite nan Mouvman: Trepye sa yo ka deplase sou tout longè tras yo epi yo ka kontwole pou fè ajisteman byen nan pozisyon yo. Fleksibilite sa a fè yo apwopriye pou yon pakèt aplikasyon.

Operasyon Remote: Trepye modèn EOT yo souvan opere atravè kontwòl remote oswa sistèm kontwòl taksi, ki ofri fasilite pou itilize ak amelyore sekirite.

5.Trolley vwayaje mekanis

1) Konpozisyon estriktirèl

Motè: Mekanis vwayaj la mache ak yon motè elektrik, anjeneral, yon motè DC oswa AC, ki kondwi wou chariot la atravè yon sistèm rediksyon angrenaj. Motè a souvan makonnen ak yon kondwi frekans varyab (VFD) pou pèmèt kontwòl egzak sou vitès, akselerasyon, ak ralantisman.

Sistèm kondwi: Motè a transmèt pouvwa atravè yon bwat (redukteur) ki diminye vitès motè a ak ogmante koupl la, ki fè li apwopriye pou mouvman chaj lou.Yon kouple konekte arbr motè a ak bwat la oswa aks kondwi, asire transmisyon pouvwa.

Wou: Trolley la monte sou yon sistèm tren ki anjeneral monte sou gwo bout bwa a. Wou sa yo, souvan fèt an asye, yo monte sou ankadreman an Trolley ak deplase sou ray yo nan pist teknik la. Wou yo pafwa ekipe ak BEARINGS pou diminye friksyon epi asire mouvman lis.

Rail: se teknik la ki fèt ak yon seri ray paralèl (jeneralman fè pati estrikti nan gwo bout bwa anlè), ki gide mouvman Trolley la. Ray sa yo bezwen enstale byen pou asire vwayaj lis ak egzat nan Trolley la.

2) Fonksyon mekanis fonksyònman Trolley la

Mouvman orizontal nan anvwaye a: mekanis chariot la deplase inite anvwaye a (konpozan ki leve ak bese chaj) sou longè pon teknik la. Sa a pèmèt teknik la deplase chaj la orizontal atravè zòn travay la, ofri kontwòl egzak sou kote chaj la mete oswa leve.

Pozisyon chaj: Trolley la ede pozisyon chaj la avèk presizyon sou yon plas espesifik oswa an relasyon ak lòt machin, estasyon travay, oswa zòn depo. Pozisyon sa a enpòtan anpil pou travay tankou chaje/dechaje, asanble, oswa manyen materyèl.

Sipò pou mekanis anvwaye: Trolley la bay yon baz sipò ki estab pou anvwaye a, ki responsab pou leve ak bese chay la. Li asire ke anvwaye a rete aliyen ak ekilibre pandan li deplase, sa ki pèmèt teknik la opere san pwoblèm epi ak redwi mete sou eleman yo.

Mouvman lis: Trolley la ekipe ak wou oswa woulèt ki kouri sou yon sistèm tren oswa tren ki fikse sou pon teknik la. Operasyon an lis nan wou sa yo oswa woulèt asire friksyon minim, ki diminye konsomasyon enèji ak mete sou eleman yo.

Kontwòl egzak: Trolley la anjeneral mache ak motè elektrik, epi li kontwole pa yon kondwi frekans varyab (VFD) oswa lòt sistèm kontwòl pou pèmèt ajisteman vitès ak pozisyon egzak. Sa a asire teknik la opere san danje, ak akselerasyon lis ak ralantisman.

6.Crane wou

1) Fonksyon wou yo

Chaj sipò: wou teknik yo pote tout pwa teknik la ak chaj li yo. Sa a gen ladan tou de pwa mouri nan teknik la ak nenpòt chaj adisyonèl li ap leve.

Mouvman: Wou yo fasilite mouvman orizontal teknik la sou pist la, souvan mache ak yon motè elektrik ak tren angrenaj ki asosye.

Sekirite: Wou teknik yo dwe dirab ak fò pou asire mouvman lis epi minimize mete ak chire.

2) Kondisyon konsepsyon

Dyamèt wou: Dyamèt wou a afekte kapasite chaj la ak lis mouvman an. Pi gwo dyamèt wou yo tipikman itilize pou pi gwo kapasite chaj.

Dite materyèl: dite materyèl la dwe wo ase pou reziste mete, men li bezwen tou bay kèk nivo fleksibilite pou anpeche frajil anba chay lou.

Kalite kote yo pote: Anpil wou teknik yo ekipe ak BEARINGS pou diminye friksyon ak amelyore efikasite, menm si kèk trepye ka itilize yon konsepsyon bearingless pou sèten aplikasyon.

Kalite Track: Konsepsyon wou an dwe matche ak tren an itilize, asire gwosè bride wou a, pwofil, ak kapasite pou pote chaj yo adapte ak tren teknik espesifik la.

7.Crane Hook

Kwòk teknik la se yon eleman esansyèl nan elektwomekanik anlè Vwayaj (EOT), ki responsab pou leve ak bese chay lou san danje epi avèk efikasite. Nan yon teknik EOT, zen an tache ak mekanis anvwaye a epi li fèt pou kenbe ak manipile chaj yo pandan y ap deplase atravè span teknik la.

1. Materyèl ak konsepsyon

Materyèl: Kwòk teknik yo tipikman fèt ak alyaj asye ki gen gwo fòs (tankou asye kabòn oswa asye alyaj) pou kenbe tèt ak chay lou yo ak estrès yo rankontre pandan operasyon leve.

Konsepsyon: zen an jeneralman gen yon fòm "C" oswa "V" pou byen kenbe fistibal leve oswa atachman chaj. Gòj zen an se lajè ase pou akomode aparèy leve a, pandan y ap pwent la awondi oswa koube pou anpeche chaj la glise.

2. Kapasite chaj

Kwòk teknik yo fèt ki baze sou kapasite chaj teknik la. Yo bezwen okipe pwa maksimòm ke teknik la rated pou, ki gen ladan faktè sekirite yo anpeche echèk zen. Kapasite chaj zen an dwe defini klèman dapre estanda endistri yo ak espesifikasyon teknik yo.

3. Karakteristik sekirite

Sekirite Latch: Pifò kwòk teknik yo ekipe ak yon seri sekirite pou anpeche chaj la vin depoze pandan operasyon an. Latch sa a ka swa manyèl oswa otomatik, tou depann de konsepsyon teknik la.

Enspeksyon ak Tès: Kwòk yo sibi enspeksyon, tès, ak pwosesis sètifikasyon solid pou asire yo satisfè nòm sekirite yo. Sa a gen ladan tcheke pou fant, mete, deformation, ak lòt domaj.

8.Motè

Karakteristik motè teknik EOT:

Segondè koupl: Obligatwa pou leve ak deplase chay lou.

Vitès Varyab: Anpil trepye EOT bezwen kontwòl vitès varyab pou manyen chaj egzak.

Durability: Motè yo bezwen kenbe tèt ak anviwònman endistriyèl piman bouk, ki gen ladan imidite segondè, pousyè, ak Vibration.

Segondè koupl kòmanse: Kapasite pou okipe gwo kouran demaraj san yo pa domaje motè a oswa sistèm kontwòl.

Kalite kondui ak sistèm kontwòl:

DC Drive Motors: Sa yo yo itilize nan kèk sistèm ki pi gran oswa aplikasyon espesyalize, patikilyèman kote kontwòl lis ak egzak bezwen.

AC Variable Frequency Drives (VFD): Trepye EOT ki pi modèn yo souvan itilize VFD pou kontwole motè AC pou kontwòl vitès varyab, operasyon douser, ak efikasite enèji.

.

9.Son ak limyè sistèm alam & limit switch

1) Son ak limyè sistèm alam

Son Alam (Kòn/Klòch Alam): Avèti sou danje kap vini oswa avèti travayè yo sou mouvman teknik la, kondisyon surcharge, oswa nenpòt sitiyasyon nòmal. Alam son an ka deklanche pa:

Surcharge teknik (pwa depase limit ki an sekirite). Operasyon gwo vitès oswa lè depase limit vwayaj ki an sekirite. tande sou bri ki antoure nan anviwònman endistriyèl.

Limyè Alam (Limyè k ap flache oswa Siyal Beacons): Bay yon siyal vizyèl ki konplete alam son an, asire ke menm si son an pa tande, travayè yo ka toujou wè alèt la. Souvan yo itilize nan anviwònman ki fè bwi.

2) Limit switch

Nan kontèks teknik elektwomekanik (EOT), yon switch limit se yon eleman enpòtan sekirite ak kontwòl ki sèvi pou sispann oswa limite mouvman teknik la yon fwa li te rive nan yon pozisyon predefini. Bouton sa yo yo itilize pou anpeche twòp vwayaj oswa domaj lè yo asire mouvman teknik la limite nan limit espesifik. Limit switch yo anjeneral monte nan fen chemen vwayaj teknik la sou anvwaye, chariot, oswa pon an.

Objektif: Anpeche twòp vwayaj nan anvwaye teknik la, chariot, ak pon.

Kalite:

Chanjman limit anvwaye: Anpeche zen an vwayaje twò wo oswa ba.

Trolley limit switch: Anpeche Trolley la deplase twò lwen sou gwo bout bwa a.

Chanjman limit pon: anpeche pon an deplase pi lwen pase ranje vwayaj li deziyen.

Aparèy 10.Safety

1. Limit switch

Objektif: Anpeche twòp vwayaj nan anvwaye teknik la, chariot, ak pon.

Kalite:

Chanjman limit anvwaye: Anpeche zen an vwayaje twò wo oswa ba.

Trolley limit switch: Anpeche Trolley la deplase twò lwen sou gwo bout bwa a.

Chanjman limit pon: anpeche pon an deplase pi lwen pase ranje vwayaj li deziyen.

2. Pwoteksyon Surcharge

Objektif: Anpeche teknik la leve plis pase kapasite chaj nominal li yo.

Kalite:

Selil chaj: Siveye pwa chaj la ke yo te leve.

Sistèm avètisman Surcharge: Yon alam oswa endikatè vizyèl ki aktive si teknik la depase kapasite chaj li.

3. Bouton Ijans Stop

Objektif: Bay yon mwayen rapid pou sispann teknik la imedyatman nan ka ta gen yon ijans.

Kote: Anjeneral yo plase nan kote ki fasil pou aksesib alantou teknik la, ki gen ladan kabin operatè a ak inite kontwòl remote.

4. Sistèm fren

Objektif: Asire ke teknik la ka sispann epi kenbe chaj li an san danje.

Kalite:

Fren sèvis: Itilize pou sispann teknik la pandan operasyon nòmal.

Fren kenbe: Kenbe chaj la estasyonè lè teknik la an repo.

Fren ijans: Angaje si fren sèvis yo echwe, asire sekirite nan sitiyasyon ijans.

5. Aparèy anti-kolizyon

Objektif: Anpeche teknik la fè kolizyon ak lòt objè, estrikti, oswa lòt trepye.

Kalite:

Detèktè pwoksimite: Detekte obstak nan chemen teknik la.

Rada oswa sistèm lazè: Yo itilize pou detekte objè an tan reyèl epi ajiste mouvman teknik la kòmsadwa.

6. Overhoist ak Overlowering Pwoteksyon

Objektif: Anpeche zen an monte twò wo oswa bese twòp, sa ki ka mennen nan aksidan oswa domaj.

Fonksyon: Otomatikman sispann anvwaye a si zen an rive nan yon pwen wo oswa ba predefini.

7. Avètisman ak Endike Limyè

Objektif: Bay alèt vizyèl bay operatè a ak pèsonèl ki tou pre.

Kalite:

Limyè k ap flache: Avèti sou mouvman teknik.

Limyè travay: Asire zòn opere teknik la byen limen, espesyalman nan kondisyon ki ba vizibilite.

8. Endikatè moman chaj teknik (LMI)

Objektif: Siveye moman chaj la (yon konbinezon pwa chaj la ak pozisyon li sou teknik la) pou asire ke li rete nan limit ki an sekirite.

Karakteristik: Alèt operatè a si teknik la gen risk pou yo panche oswa depase kapasite li.

9. Limiter balanse

Objektif: Anpeche zen teknik la nan balanse twòp ak frape estrikti ki antoure oswa lòt objè.

Karakteristik: Limite ang mouvman chaj la, espesyalman nan operasyon gwo vitès.

10. Ekleraj Ijans

Objektif: Bay ekleraj nan zòn opere teknik la nan ka ta gen yon echèk kouran oswa pandan operasyon lannwit.

11. Trepye ak detèktè pou kontwòl vitès

Objektif: Detèktè sa yo kontwole vitès teknik la epi asire li fonksyone nan limit ki an sekirite, pou anpeche vitès twòp ki ka lakòz aksidan.

12. Panel kontwòl tè ak kontwòl remote

Objektif: Pèmèt operatè yo kontwole ak kontwole teknik la soti nan tè a oswa yon distans ki an sekirite.

Karakteristik: Arè ijans, siveyans chaj, ak kontwòl mouvman soti nan tè a.

13. Kòn/Sistèm Alam

Objektif: Alèt pèsonèl lè teknik la ap deplase oswa pandan sitiyasyon ijans.

Kote: Anjeneral sitiye nan estasyon operatè a oswa kòm yon pati nan sistèm elektrik teknik la.

14. Aparèy Anti-Sway

Objektif: Diminye mouvman an balanse nan chaj la pandan mouvman, bay plis estabilite.

Fonksyon: Itilize detèktè ak mekanis fidbak pou kontrekare balanse.

15. Sistèm pwoteksyon tonbe (pou antretyen)

Objektif: Asire sekirite pou pèsonèl k ap travay sou oswa alantou teknik la pandan antretyen.

Kalite: Sistèm pou sispann tonbe, ray sekirite, ak liy lavi.

11.Control Mode

1. Pendant kontwòl mòd

Deskripsyon: Operatè teknik la kontwole teknik la lè l sèvi avèk yon kontwòl pendant pòtatif (yon kontwolè branche oswa san fil). Pandan an anjeneral gen bouton oswa yon joystick pou kontwole mouvman anvwaye, chariot, ak pon.

Itilizasyon: Pi souvan itilize pou trepye limyè-devwa ak nan sitiyasyon kote operatè a bezwen yo dwe mobil, men li toujou nan pwoksimite ak teknik la.

Avantaj:

Senp yo itilize ak pri relativman ba.

Operatè gen kontwòl dirèk sou mouvman teknik la.

Dezavantaj:

Limite ranje mouvman, kòm operatè a dwe rete nan atenn pendant la.

Pa ideyal pou operasyon gwo oswa konplèks.

2. Radyo Remote Control Mode

Deskripsyon: Nan mòd sa a, operatè a sèvi ak yon frekans radyo san fil (RF) kontwòl remote pou opere teknik la. Li bay operatè a plis mobilite konpare ak kontwòl pendant.

Itilizasyon: Itilize nan trepye kote operatè yo bezwen travay nan yon distans oswa nan anviwònman kote mobilite esansyèl.

Avantaj:

Pèmèt operatè a deplase lib nan yon zòn ki pi gwo.

Pi gwo fleksibilite ak konfò konpare ak kontwòl pendant branche.

Dezavantaj:

Ka afekte pa entèferans siyal oswa echèk pouvwa.

Mande pou pwogramasyon atansyon ak jesyon nan karakteristik sekirite.

3. Mòd kontwòl kabin

Deskripsyon: Operatè teknik la pozisyone andedan yon kabin kontwòl ki chita sou pon teknik la. Mòd sa a bay kontwòl konplè sou mouvman teknik la atravè yon seri de kontwòl, levye, ak bouton andedan kabin an.

Itilizasyon: Tipikman itilize pou pi gwo, pi lou-devwa trepye, tankou sa yo ki itilize nan moulen asye, pò, oswa gwo depo.

Avantaj:

Operatè gen yon gade konplè sou zòn nan travay tout antye.

Pèmèt pou kontwòl presi nan travay konplèks leve.

Dezavantaj:

Vizibilite limite nan zòn ki pa nan liy dirèk operatè a nan je.

Operatè yo ka fè eksperyans fatig apre anpil èdtan travay andedan kabin an.

4. Mòd kontwòl otomatik

Deskripsyon: Nan mòd sa a, mouvman teknik yo kontwole otomatikman pa kòmandman pre-pwograme oswa yon sistèm kontwòl santral. Operatè a ka kontwole ak ajiste anviwònman men li pa manyèlman kontwole mouvman yo.

Itilizasyon: Itilize nan anviwònman kote travay repetitif yo fèt, tankou nan gwo plant endistriyèl oswa manifakti.

Avantaj:

Segondè presizyon ak efikasite, ak minimòm entèvansyon imen.

Redwi risk pou erè imen.

Dezavantaj:

Segondè envestisman inisyal nan teknoloji automatisation.

Egzije antretyen regilye nan sistèm otomatik ak detèktè.

5. Joy Stick Kontwòl Mode

Deskripsyon: Yo itilize yon joystick oswa levye kontwòl pou opere teknik la, anjeneral, pou kontwòl pi presi nan mouvman yo. Mòd sa a ka konbine avèk yon pendant oswa radyo kontwòl remote.

Itilizasyon: Tipikman yo jwenn sou trepye ak operasyon konplèks kote yo bezwen kontwòl amann.

Avantaj:

Pi fasil pou operatè a fè ajisteman egzak.

Pi bon ergonomics pou operatè yo pandan orè travay pwolonje.

Dezavantaj:

Mande fòmasyon ak konpetans pou opere efektivman.

Ka pi chè konpare ak metòd kontwòl ki pi senp.

6. Mòd kontwòl san chofè

Deskripsyon: Mòd sa a sèvi ak detèktè avanse, kamera, ak AI pou pèmèt teknik la opere san yon operatè imen. Teknik la ka detekte obstak ak ajiste chemen li kòmsadwa, e menm leve ak deplase materyèl otonòm.

Itilizasyon: Sitou itilize nan anviwònman trè otomatik tankou faktori entelijan, depo otomatik, oswa pò.

Avantaj:

Pa bezwen operatè imen sou plas.

Wo nivo de automatisation, redwi pwi travayè yo, ak amelyore sekirite.

Dezavantaj:

Trè wo envestisman inisyal pou teknoloji a.

Mande yon enfrastrikti trè avanse ak sistèm antretyen solid.

7. Mòd kontwòl doub

Deskripsyon: Nan mòd sa a, tou de operatè kabin an ak yon operatè ekstèn (lè l sèvi avèk pendant oswa radyo kontwòl) ka kontwole teknik la. Li pèmèt pou kontwòl pi fleksib ak redondants, espesyalman nan operasyon konplèks oswa danjere.

Itilizasyon: komen nan trepye k ap travay nan anviwònman danjere oswa gwo presizyon, tankou nan konstriksyon gwo estrikti oswa manyen materyèl lou.

Avantaj:

Fleksibilite nan operasyon teknik ak redondance nan ka ta gen echèk.

Ogmante sekirite pa pèmèt operasyon aleka lè sa nesesè.

Dezavantaj:

Kapab mennen nan konfizyon si tou de operatè yo pa kowòdone.

Ka ogmante depans operasyon yo.

12.Sketch



13.Main teknik





1. Efikasite ak presizyon

Operasyon lis: trepye EOT bay leve lis ak kontwole, ki se kritik pou manyen materyèl sansib oswa lou ak presizyon.

Pozisyon egzat: Yo ekipe ak kontwòl sofistike ki pèmèt mouvman egzat nan chaj, asire presizyon nan travay tankou plasman materyèl.

2. Efikasite enèji

Pouvwa elektrik: trepye EOT yo mache ak elektrisite, sa ki fè yo pi efikas nan enèji konpare ak lòt kalite trepye ki ka konte sou sistèm dyezèl oswa idwolik.

Frenaj rejeneratif: Anpil teknik EOT modèn vini ak sistèm frenaj rejeneratif ki pèmèt teknik la retounen enèji nan griy la oswa sèvi ak li pou lòt operasyon, plis diminye konsomasyon enèji.

3. Kapasite chaj segondè

Trepye EOT yo fèt pou jere yon pakèt kapasite chaj, ki soti nan leve jiska lou, sa ki fè yo versatile pou anpil aplikasyon endistriyèl tankou moulen asye, depo, ak sit konstriksyon.

4. Pri-efikas

Pi ba Depans Operasyon: Akòz operasyon elektrik yo ak kondisyon antretyen minimòm, trepye EOT jeneralman fè pi ba pri operasyon ak antretyen konpare ak trepye idwolik oswa dyezèl.

Long sèvis lavi: Avèk antretyen apwopriye, trepye EOT yo gen tandans gen yon lavi operasyon long, ki kontribye nan yon pi ba pri total de de an komen.

5. Redwi Antretyen

Mwens pati k ap deplase: Konpare ak sistèm idwolik, trepye elektwomekanik gen mwens eleman konplèks, ki fè yo pi fasil pou kenbe.

Pi ba usure ak chire: Motè elektrik tipikman fè eksperyans mwens mete ak chire pase ponp idwolik oswa motè dyezèl, ki mennen nan diminye tan yo ak bezwen antretyen.

6. Amelyore Sekirite

Karakteristik Otomatik: Trepye EOT modèn yo souvan ekipe ak karakteristik sekirite tankou pwoteksyon surcharge, sistèm anti-kolizyon, ak switch limit ki ede anpeche aksidan ak amelyore sekirite travayè yo.

Pi bon kontwòl: Avèk entegrasyon sistèm kontwòl avanse, trepye EOT ofri pi bon manyen ak kontwòl mouvman, diminye risk pou malè.

7. Fleksibilite ak adaptabilite

Desen personnalisable: trepye EOT ka fèt ak karakteristik espesifik pou aplikasyon inik. Yo ka Customized an tèm de wotè leve, span, ak kapasite chaj pou satisfè diferan bezwen operasyonèl yo.

Multi-Bi: Yo lajman itilize atravè endistri tankou konstriksyon, anbake, fabrikasyon, ak lojistik, manyen yon gran varyete chaj ak travay.

8. Redwi Enpak Anviwònman

Emisyon ki pi ba: Lè yo mache elektrik, trepye EOT pwodui mwens emisyon konpare ak trepye ki mache ak gaz fosil, sa ki fè yo plis zanmitay anviwònman an.

Rediksyon bri: Trepye elektrik jeneralman jenere mwens bri konpare ak trepye dyezèl oswa idwolik, kontribiye nan yon anviwònman k ap travay pi trankil.

9. Espas Efikasite

Konsepsyon kontra enfòmèl ant: trepye EOT yo anjeneral fèt pou anfòm nan kontrent espas faktori, depo, oswa sit konstriksyon, ak estrikti anlè yo ede nan maksimize espas etaj.

10. Entegrasyon ak teknoloji modèn

Otomatik: EOT trepye yo ka entegre ak sistèm otomatik pou operasyon tankou kontwòl remote, siveyans chaj, ak anrejistreman done, amelyore pèfòmans jeneral sistèm ak fyab.

Karakteristik entelijan: Avèk avansman nan IoT ak AI, EOT trepye ka kontwole ak optimize pou pèfòmans an tan reyèl, amelyore pwodiktivite ak antretyen prediksyon.





1. Faktori Plant yo

Manyen materyèl: trepye EOT yo itilize pou deplase matyè premyè, konpozan, ak machandiz fini ant diferan seksyon nan yon plant fabrikasyon.

Liy Asanblaj: Trepye ede nan pwezante pati lou pou asanble nan endistri tankou otomobil, ayewospasyal, ak manifakti ekipman lou.

2. Steel Mills

Manyen materyèl cho: trepye EOT nan moulen asye yo itilize pou deplase metal fonn, bouyon metal, ak lòt materyèl lou. Yo anjeneral fèt yo opere nan tanperati ki wo.

Distribisyon ak fòm: Trepye ede nan mouvman an nan lengote metal, billets, oswa dal pandan pwosesis yo Distribisyon ak fòm.

3. Konstriksyon bato

Leve lou: trepye EOT yo esansyèl nan chantye bato pou leve plak asye lou, pati bato, ak lòt ekipman yo itilize nan konstriksyon bato.

Sipò Asanble: Yo ede tou nan rasanble gwo seksyon nan bato oswa bato nan waf sèk.

4. Depo ak Sant Distribisyon

Depo ak Rekiperasyon: Nan gwo depo oswa sant distribisyon, EOT trepye yo itilize pou deplase machandiz soti nan yon kote nan yon lòt, fasilite aksè fasil epi redwi travay manyèl.

Anpile palèt: Trepye ka ede chaje ak dechaje palèt nan etajè depo segondè, amelyore efikasite operasyon yo.

5. Sit Konstriksyon

Manyen materyèl: Trepye EOT yo itilize nan konstriksyon pou deplase gwo materyèl konstriksyon tankou konkrè, travès asye, ak lòt atik lou soti nan yon zòn nan yon lòt.

Eleman prefabrike: Trepye yo itilize tou pou leve eleman bilding prefabrike epi mete yo avèk presizyon nan pwojè konstriksyon.

6. Plant pouvwa

Mouvman Ekipman Lou: Nan izin elektrik, trepye EOT ede deplase gwo konpozan tankou turbin, dèlko, ak transfòmatè, ansanm ak manyen gaz oswa sann.

Antretyen: Yo itilize tou pou rezon antretyen, leve ak ranplase pati nan ekipman plant yo.

7. Pò ak tèminal veso

Manyen veso: trepye EOT yo anplwaye nan pò pou chaje ak dechaje veso ki soti nan bato. Yo enpòtan anpil nan ogmante efikasite nan operasyon lojistik.

Mouvman kago: Yo itilize yo tou pou deplase lòt kalite kago, tankou materyèl esansyèl oswa machandiz jeneral.

8. Min

Manyen materyèl: Nan operasyon min, trepye sa yo yo itilize pou deplase materyèl min, wòch, oswa minre soti nan yon pati nan pwosesis min la nan yon lòt.

Antretyen Ekipman: Trepye EOT yo esansyèl nan kenbe ekipman min lou lè yo leve ak ranplase gwo konpozan.

9. Endistri chimik ak famasetik

Manyen Materyèl Danjere: Nan endistri ki fè fas ak materyèl danjere, trepye EOT yo itilize pou deplase ak manyen veso, tanbou, ak kuv ki gen pwodui chimik oswa lòt pwodwi sansib.

Liy Pwodiksyon: Trepye sa yo ede nan deplase materyèl sou liy pwodiksyon, tankou nan fabrikasyon pwodwi pharmaceutique.

10. Aerospace

Manyen Konpozan: Trepye EOT yo itilize pou deplase gwo konpozan ayewospasyal, tankou zèl avyon, seksyon fuselage, oswa motè, nan enstalasyon asanble ak antretyen.

Manyen presizyon: Trepye sa yo ekipe ak karakteristik pou okipe pati delika ak presizyon san yo pa domaje yo.





1. Design ak Jeni

Konsepsyon preliminè: Baze sou kondisyon kliyan (kapasite leve, span, wotè leve, anviwònman k ap travay), konsepsyon teknik la finalize pa enjenyè. Sa a gen ladan konsepsyon estriktirèl, sistèm mekanik, ak espesifikasyon sistèm elektrik.

CAD Modeling: Konpozan teknik yo modle lè l sèvi avèk lojisyèl Computer-Aided Design (CAD) pou optimize estrikti, fasilite asanble, ak antretyen.

Estanda Sekirite: Konsepsyon an aliyen ak estanda entènasyonal tankou IS, DIN, oswa IEC, asire teknik la satisfè règleman sekirite yo.

2. Akizisyon materyèl

Materyèl kri: Plak asye, travès, ang, ak lòt konpozan estriktirèl yo soti. Materyèl sa yo sibi tès pou asire bon jan kalite ak konfòmite ak estanda.

Eleman elektrik: Motè, panno kontwòl, câbles elektrik, ak lòt pati yo soti nan founisè.

3. Fabrication de composants

Fabrikasyon estriktirèl: Plak asye ak travès yo koupe, fòme, soude, ak reyini pou fòme eleman prensipal estriktirèl teknik la tankou pon an, kamyon fen, ak chariot anvwaye.

Koupe ak soude: Konpozan yo koupe lè l sèvi avèk machin CNC ak soude lè l sèvi avèk pwosesis soude otomatik oswa manyèl. Soude segondè-fòs esansyèl pou eleman chaj-pote.

Perçage ak Asanble: Twou pou boulon, broch, ak lòt fixation yo komanse fouye. Apre sa, eleman yo reyini nan sub-asanble tankou pon an, Trolley, ak anvwaye.

4. Asanble mekanik

Asanble pon: pon teknik la, ki travèse zòn travay la, reyini nan rantre travès ak manm estriktirèl yo. Wou ak ankadreman wou yo tou tache ak pon an.

Trolley Asanble: Trolley la anvwaye, ki deplase sou pon teknik la, reyini. Sa a gen ladan atache motè a, redukteur, ak mekanis anvwaye.

Asanble anvwaye: anvwaye a, ki gen ladan tanbou, kòd, motè, ak bwat la, reyini. Li enpòtan pou asire bon operasyon pou leve chaj egzak.

5. Enstalasyon elektrik

Enstalasyon motè: Motè elektrik pou kondui anvwaye, pon, ak chariot yo monte.

Panèl kontwòl ak fil elektrik: panèl kontwòl teknik la, ki gen ladan sikui elektrik yo, enstale. Fil elektrik pou pouvwa, kontwòl, ak sistèm sekirite yo fini, konekte motè, detèktè, ak lòt konpozan.

Detèktè ak Karakteristik Sekirite: Aparèy sekirite tankou limit chaj, aparèy anti-kolizyon, ak pwoteksyon sou-vòltaj yo enstale pou asire operasyon an sekirite.

6. Programmation sistèm kontwòl

PLC Entegrasyon: Teknik la kontwole lè l sèvi avèk yon sistèm lojik pwogramasyon (PLC). Sa a enplike nan pwogramasyon PLC pou okipe mouvman anvwaye, pon, ak chariot, ak entegre karakteristik sekirite tankou siveyans pwa chaj ak kanpe ijans.

Kontwòl Remote: Si sa nesesè, yon sistèm kontwòl remote radyo oswa kontwòl pendant entegre.

Tès ak Kalibrasyon: Sistèm kontwòl la teste pou asire tout mouvman (leve, bese, vwayaje) reponn ak egzat.

7. Asanble ak Entegrasyon

Asanble konplè: Apre tout eleman prensipal yo (estrikti, elektrik, ak mekanik) yo fabrike ak prepare, teknik la konplètman reyini nan faktori a.

Ajisteman final la: se teknik la byen ajiste pou operasyon lis. Sa a gen ladan ajiste aliyman wou yo, asire leve lis, ak tcheke fonksyonalite an jeneral.

8. Tès

Tès Pre-Livrezon: Teknik la sibi tès solid pou asire ke li satisfè tout espesifikasyon konsepsyon ak estanda sekirite.

Tès chaj: se teknik la teste ak yon chaj ki egal a kapasite rated li yo asire leve san danje ak estabilite.

Tès Fonksyonèl: Tout mouvman (anvwaye, chariot, vwayaj pon) yo teste pou lis ak presizyon.

Tès elektrik: Sistèm elektrik yo teste pou vòltaj, aktyèl ak sekirite apwopriye.

Tès Sistèm Kontwòl: Yo teste sistèm kontwòl la pou asire ke li fonksyone jan li espere, ki gen ladan kanpe ijans ak alam sekirite.

9. Kontwòl Kalite

Pandan tout pwosesis pwodiksyon an, divès kalite chèk kontwòl kalite yo fèt, tankou tès materyèl, enspeksyon soude, presizyon dimansyon, ak tès sistèm elektrik.

Yo fè enspeksyon final la pou asire ke teknik la pare pou voye. Sa a gen ladan tcheke entegrite nan tout sistèm sekirite ak fonksyonalite.

10. Anbalaj ak Dispatch

Apre tès siksè ak enspeksyon, teknik la demonte nan eleman transpòte (si sa nesesè) epi chaje pou livrezon.

Lè sa a, teknik la anbake nan sit kliyan an.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak pousantaj rezo ekipman an pral rive nan 95%. 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
