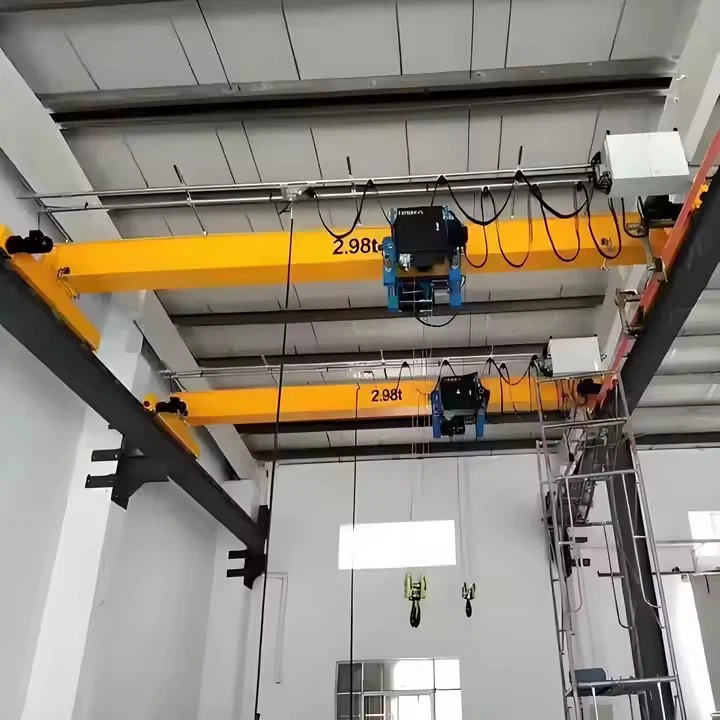

HD Kalite Single Girder Crane sou tèt li

Eleman Nwayo: bwat, motè, Kovèti pou

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (kg): 10000 kg

Videyo sortan-enspeksyon: Bay

Rapò tès machin: Bay

Vann inite: yon sèl atik

Gwosè pake sèl: 600x300x300 cm

Pwa sèl brit: 200. 000 kg



A Single Girder sou tèt li Crane (HD Kalite)konsiste de plizyè eleman kle ki travay ansanm pou pèmèt manyen materyèl san danje epi efikas. Anba la a se yon pann detaye nan pati prensipal li yo:



1. eleman prensipal nan yon HD-kalite sèl anlè teknik

A. Bridge Girder (Main Beam)

APrensipal chaj-pote estrikti, anjeneral te fè nanwoule asye (mwen-gwo bout bwa) oswa soude bwat anlè.

Sipòte amonte, Trolley, ak chaj.

Ki fèt yo reziste koube ak deformation anba chaj.





B. kamyon fen (cha fen)

Sitiye nan tou de bout nan girder la.

Konpoze dewou, BEARINGS, ak mekanis kondwi(pou trepye motè).

Pèmèt teknik la pou avanse pou pi ansanmray pist.

C. Inite Ice

ALeve mekanisSa ogmante\/diminye chay la.

Kalite:

Gwo chèn elektrik(pou limyè a mwayen charj).

Fil kòd gende(pou pi lou charj).

Gen ladan:

Motè

Bwat postal

Tanbou oswa piyon chèn

Sistèm fren





D. Trolley

Ak ap deplase initeKi pote gende a ansanm an girder.

KapabManyèl pouse, men-yo, oswa motè.

Gen ladan wou, motè kondwi (si mache), ak limite switch.

E. sistèm pist

Konprannraymonte soutravès pist(sipòte pa bati kolòn oswa otonòm estrikti).

Ofri chemen an pou mouvman teknik la.

F. sistèm elektrik

Ekipman pou pouvwa: Tipikman3- faz AC(380V, 50Hz) oswa vòltaj Customized.

Opsyon kontwòl:

Kontwòl pendant(pandye estasyon bouton).

Radyo kontwòl remote(Operasyon san fil).

Kontwòl kabin(pou gwo trepye).

Aparèy sekirite:

Limite switch(Pou anpeche sou-vwayaj).

Pwoteksyon Surcharge(Pou evite depase chaj).

Bouton sispann ijans.

G. tanpon ak chok

Kawotchou oswa prentan ki baze sou chòk absorbers nan lafini nan girder laPou anpeche domaj nan kolizyon.

H. Sistèm Festoon (pou trepye mache)

JereMouvman kabpou siyal pouvwa ak kontwòl.

Kapabkab festoon oswa kondiktè ba sistèm.

2. konpozan si ou vle (ki depann sou aplikasyon an)

Crane Cabin(pou operatè-kontwole trepye).

Anti-Way Sistèm(pou pwezante chaj egzak).

Peze sistèm lan(mezi chaj).

Varyab frekans kondwi (VFD)pou akselerasyon lis\/frenaj.

Eksplozyon-prèv konpozan(pou anviwònman ki gen danje ladan).

.

3. Prensip Travay

Aanvlòp asanseurchaj la vètikal.

ATrolley deplasegende a orizontal ansanm anlè a.

AFen kamyon deplaseTeknik la tout antye sou pist la pou vwayaj Longitudinal.

Asistèm kontwòl(pendant\/aleka) jere tout mouvman yo.

4. Antretyen ak chèk sekirite

Regilyèman enspektefil, chenn, ak kwòkpou mete.

ChèkFren ak limit switchpou fonksyon apwopriye.

Gresewou, BEARINGS, ak angrenajdetanzantan.

Asirealiyman pistse kòrèk yo anpeche mete inegal.

Eskise



Prensipal teknik



1. pri-efikas

Pi ba pri inisyal konpare akDouble trepye girderAkòz konsepsyon ki pi senp ak mwens konpozan.

Redwi enstalasyon ak antretyen depans yo.

2. lejè & ekonomize espas

Egzijemwens sipò estriktirèl(Ekonomize sou bilding\/depans pist).

Ideyal pou enstalasyon akRestriksyon wotè(depi gende a pandye anba a anlè a).

3. fasil enstalasyon & antretyen

Mwens pati vle dipi fasil asanbleakpi ba D 'pou reparasyon yo.

Senp estrikti mekanik diminye depans alontèm sèvis yo.

4. enèji efikas

Konsomemwens pouvwapase doub trepye (apwopriye pou itilize souvan men limyè-devwa).

5. Versatile & customizable

Disponib nanmanyèl, elektrik, oswa aleka-kontwolevèsyon.

Ka adapte akKwòk espesyal, sezi, oswa lemanpou diferan materyèl.

6. Smooth & egzak operasyon

Modèl modèl prezanteVaryab frekans kondui (VFDs)pou mouvman jerk-gratis.

Apwopriye pouLiy Asanbleki egzije pwezante egzat.



Aplikasyon nan HD-kalite sèl anlè teknik

1. Faktori & Atelye

K ap deplase matyè premyè, pati machin, ak pwodwi fini.

Itilize nanotomobil, fabwikasyon asye, ak plant machin.

2. Depo & lojistik

Loading\/dechaje machandiz, anpile palettes, ak transpòte atik lou.

Komen nansant distribisyon ak tèminal machandiz yo.

3. Konstriksyon ak manyen materyèl

Pou levetravès asye, blòk konkrè, ak zouti konstriksyon.

Souvan yo itilize nanAtelye prefabrikasyon.

4. Plant pouvwa & sèvis piblik

Manyentransformateur, dèlko, ak ekipman loupandan antretyen.

5. Papye & Cement Industries

TranspòteWoulo papye, sak siman, ak materyèl esansyèl.

6. Aviyasyon & konstriksyon bato

Ede nanAsanble eleman avyonakSipè materyèl manyen.

7. Mining & Heavy Industries

Itilize nanlimyè a mwayen-devwa levenan minre, ekipman, ak pyès rezèv.



1. Design ak Jeni
Premye konsiltasyon: pwosesis la kòmanse ak diskisyon ant manifakti a ak kliyan an yo konprann kondisyon operasyonèl teknik la, tankou kapasite chaj, span, leve wotè, ak anviwònman (egzanp, andedan kay la oswa itilize deyò, kondisyon tanperati, elatriye).

Jeni & Pèrsonalizasyon: Ekip la Design Customizes teknik la, ki gen ladan estrikti a, leve sistèm, ak radyo karakteristik kontwòl remote. Desen detaye jeni ak espesifikasyon yo prepare, asire teknik la satisfè tout estanda yo mande yo ak kòd sekirite.

Konsepsyon sistèm kontwòl: se sistèm nan kontwòl radyo remote entegre nan konsepsyon an, ak atansyon a fasilite nan itilize, ranje, karakteristik sekirite (sispann ijans, pwoteksyon Surcharge), ak konpatibilite ak lòt sistèm teknik la.

2. Seleksyon materyèl ak akizisyon
Materyèl estriktirèl: materyèl-wo kalite tankou asye yo souse pou gwo bout bwa prensipal teknik la, jirder, cha fen, ak lòt konpozan estriktirèl. Materyèl sa yo chwazi pou fòs yo, rezistans yo, ak kapasite yo kenbe tèt ak charj lou.

Konpozan mekanik: konpozan yo pou sistèm nan monte, Trolley, wou teknik, motè, bwat, ak radyo sistèm kontwòl remote yo pwokire soti nan founisè serye.

Konpozan elektrik: fil elektrik, panno elektrik, switch, aparèy sekirite, ak lòt konpozan elektrik pou sistèm kontwòl teknik la yo tou souse.

3. Fabwikasyon ak Faktori
Main konstriksyon gwo bout bwa: se asye a koupe, soude, ak reyini yo fòme anyè prensipal la (yon sèl gwo bout bwa) nan teknik la. Pwosesis sa a souvan enplike nan koupe presizyon, koube, ak soude satisfè tolerans konsepsyon espesifik.

Fabriyaj fen cha: cha yo fen, ki sipòte mekanis vwayaj teknik la, yo fabrike ak reyini. Konpozan sa yo fèt pou estabilite ak fòs, asire lis mouvman teknik ansanm tren yo.

Asanble nan leve mekanis: yo gende, zen, ak leve mekanis yo reyini, ak motè, angrenaj, ak pouli entegre nan sistèm lan. Se sistèm nan leve teste pou chaj-pote kapasite ak operasyon lis.

Trolley ak teknik vwayaje mekanism: Trolley a ak teknik vwayaje mekanism yo bati ak reyini. Sa gen ladan wou yo, motè, ak sistèm tren, asire mouvman lis nan teknik la ansanm ray yo.

Radyo Remote kontwòl enstalasyon: se sistèm nan kontwòl radyo remote enstale. Sa gen ladan Fitting récepteurs ki nesesè yo, antèn, ak entegre sistèm nan kontwòl ak sistèm elektrik ak mekanik teknik la.

4. Entegrasyon sistèm elektrik ak kontwòl
Fil elektrik ak sistèm elektrik: fil elektrik la enstale, konekte sistèm nan monte, kontwòl panèl, motè, ak sistèm kontwòl radyo. Se fil elektrik la teste pou sekirite ak konfòmite ak kòd elektrik.

Asanble panèl kontwòl: se panèl kontwòl Crane a reyini ak entegre ak sistèm nan kontwòl radyo remote. Li teste pou reyaksyon ak karakteristik sekirite, ki gen ladan sispann ijans ak pwoteksyon Surcharge.

Karakteristik sekirite: aparèy sekirite tankou switch limit, detèktè surcharge, ak son ak alam limyè yo enstale ak entegre nan sistèm nan kontwòl. Sistèm sa yo asire operasyon teknik san danje epi anpeche domaj.

5. Tès ak kontwòl kalite
Tès chaj: se teknik la sibi yon tès chaj asire li ka okipe kapasite nan pwa espesifye. Se tès la fè lè l sèvi avèk kalibre pwa verifye pèfòmans teknik la nan kondisyon operasyonèl yo.

Tès Operasyonèl: teknik la sibi yon tès konplè operasyonèl, kote li se kouri nan mosyon li yo (leve, bese, vwayaje, elatriye) lè l sèvi avèk kontwòl la radyo remote. Se repons teknik la nan kòmandman, ki gen ladan sispann ijans ak alam sekirite, byen kontwole.

Tès elektrik ak mekanik: Tout sistèm elektrik, ki gen ladan kontwòl la radyo remote, yo teste pou fonctionnalités ak sekirite. Motè yo, fren, ak fil elektrik yo enspekte pou operasyon apwopriye.

Enspeksyon pou konfòmite: se teknik la enspekte pou konfòmite avèk estanda lokal yo ak entènasyonal (tankou ISO, CE, oswa OSHA) asire li satisfè règleman sekirite. Estrikti a, chaj-pote konpozan, ak sistèm sekirite yo byen tcheke.

6. Asanble final la
Asanble final ak enspeksyon: Apre tès la, se teknik la konplètman reyini, ak tout eleman byen tache ak doub-tcheke pou presizyon. Se kontwòl la radyo remote configuré, epi li se sistèm nan teste yon dènye fwa asire entegrasyon san pwoblèm.

Penti & fini: se teknik la ki pentire ak penti pwoteksyon yo anpeche korozyon ak amelyore aparans li yo. Final manyen yo fini yo ajoute nan estrikti a, ki gen ladan nenpòt ki etikèt oswa mak sekirite.

Dokimantasyon: Tout dokiman ki nesesè yo, ki gen ladan manyèl, sètifika konfòmite, rapò tès, ak enfòmasyon garanti, yo prepare pou kliyan an.


View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout te rive 85%.
