Eot anlè teknik



Yon teknik EOT (Electric Overhead Traveling) se yon solisyon manyen materyèl versatile ak efikas ki itilize nan divès endistri pou leve, transpòte, ak pwezante chay lou. Ki fèt pou pèfòmans solid ak fyab, trepye EOT yo ideyal pou aplikasyon nan plant fabrikasyon, depo, chantye bato, ak sit konstriksyon.

Trepye anlè EOT yo disponib nan kapasite leve soti nan 1 tòn jiska plis pase 500 tòn. Span ak wotè ka Customized pou satisfè bezwen espesifik operasyonèl yo. Disponib nan konfigirasyon sèl ak doub gwo bout bwa pou akomode diferan kapasite chaj ak span. Konsepsyon kontra enfòmèl ant pou itilizasyon efikas espas ak pi bon manyen chaj. Bonjan konstriksyon asye pou durability.

Trepye anlè EOT yo te entegre motè avanse ak mekanis angrenaj pou kontwòl egzak. Kondwi frekans varyab (VFD) asire mouvman lis kòmanse-sispann epi minimize mete. Opere atravè kontwolè pendant, kontwòl remote oswa sistèm opere taksi..EOT trepye anlè bay yon koòdone itilizatè-zanmitay pou operatè yo.

Eleman debaz: Motè

Kote ki gen orijin: Henan, Lachin

Garanti: 2 ane

Pwa (KG): 3000 kg

Videyo sòtan-enspeksyon: Bay

Rapò tès machin: bay

Aplikasyon: atelye

Mekanis leve: elektrik Ice

Karakteristik teknik: Fasil opere Girder Bridge Crane

Metòd kontwòl: Wireless Remote Control

Sous pouvwa: Sistèm pouvwa lokal itilizatè yo

Koulè: Koulè Customized akseptab

Vitès leve: vitès reglabl



Foto ak konpozan

1.Main gwo bout bwa

1) Travès prensipal (oswa travès) yon teknik EOT (Electric Overhead Traveling) se yon eleman estriktirèl kritik ki sipòte anvwaye a epi ki bay chemen orizontal la pou leve ak transpòte chay. Konsepsyon ak konstriksyon gwo bout bwa prensipal la jwe yon wòl enpòtan nan kapasite jeneral teknik la, efikasite, ak sekirite.

Se gwo bout bwa prensipal la nan yon teknik anlè EOT anjeneral te fè nan asye estriktirèl bay fòs ki nesesè yo ak rezistans. Materyèl komen yo enkli asye grav oswa asye wo-fòs, tou depann de kondisyon yo ki chaj.

Gwo bout bwa a kapab yon travès bwat, I-gwo bout bwa, oswa doub travès, tou depann de konsepsyon teknik la ak kapasite chaj. Se gwo bout bwa a fèt pou okipe chaj maksimòm rated (ki gen ladan efè dinamik).Gen ladan faktè tankou chaj mouri (pwa gwo bout bwa a). ), chaj ap viv (kapasite leve), ak chaj enpak.

Longè gwo bout bwa prensipal la detèmine zòn kouvèti teknik la epi li dwe konte pou zòn k ap travay ak dimansyon bilding lan. Se gwo bout bwa prensipal la monte sou kamyon fen ak wou ki vwayaje sou pist teknik la. Dwe konfòme yo ak estanda ki enpòtan yo, tankou ISO. , FEM, ASME B30.2, oswa règleman lokal pou trepye.



2.Lifting Sistèm

Motè: Motè a nan yon sistèm leve nan yon EOT (Electric Overhead Traveling) teknik se yon eleman kritik ki responsab pou kondwi mekanis an leve ki leve ak bese chay lou. Motè a anjeneral opere ansanm ak plizyè lòt sistèm tankou fren, panno kontwòl, ak aparèy sekirite.

Larsen nan sistèm leve yon teknik EOT (Electric Overhead Traveling) jwe yon wòl enpòtan nan sistèm kondwi mekanik la. Yo itilize li pou diminye vitès wotasyon motè a epi ogmante koupl la bay nan mekanis leve teknik la (anvwaye a). Redui a diminye vitès arbr pwodiksyon motè elektrik la. Trepye tipikman bezwen yon vitès pi dousman nan mekanis an palan konpare ak vitès motè a.

Tanbou: Tanbou sistèm leve a nan yon teknik EOT (Electric Overhead Traveling) jwe yon wòl enpòtan nan leve ak bese chaj la. Li se tipikman yon eleman silendrik ki sèvi pou van ak detant kòd la leve oswa kòd fil. Tanbou sa a kondwi pa yon motè, ki pèmèt teknik la monte oswa bese zen an (oswa blòk chaj) tache ak kòd la.

Fil kòd: Nan yon EOT (Electric Overhead Traveling) teknik, kòd fil la se yon eleman kritik nan sistèm nan leve. Li responsab pou leve, bese, ak deplase chay. Kòd fil la, nan kontèks sa a, anjeneral yo itilize nan mekanis anvwaye a, kote li konekte tanbou a anvwaye oswa treuil ak zen an oswa aparèy leve.

Blòk pouli: Nan kontèks yon teknik EOT (Electric Overhead Traveling), blòk pouli a se yon eleman kle nan sistèm leve a ki ede fasilite mouvman chaj teknik la. Li se yon pati nan mekanis nan leve epi li travay ak kòd la fil ogmante oswa bese chay lou. Se blòk la pouli yo itilize chanje direksyon an nan kòd la leve oswa kòd fil ak distribye chaj la pi efikas.Li bay yon avantaj mekanik, pèmèt pi lou chay yo dwe leve pi fasil pa diminye efò ki nesesè yo.

Aparèy leve: Aparèy leve nan sistèm nan leve nan yon eksplozyon-prèv sispansyon yon sèl-gwo bout bwa teknik anlè se yon eleman kritik ki fèt pou manyen materyèl san danje epi efikas nan anviwònman danjere kote gaz eksplozif oswa pousyè ka prezan.Tout eleman elektrik ak mekanik yo se fèmen oswa trete yo anpeche etensèl oswa jenerasyon chalè.Materyèl yo itilize yo ki pa etensèl, anti-estatik, ak korozyon ki reziste.

3.Fencha

1) Chè final yon teknik EOT (Electric Overhead Traveling) se yon eleman enpòtan ki sipòte epi deplase pon teknik la sou travès pis aterisaj yo. Li sitiye nan tou de pwent pon an epi li jwe yon wòl kle nan asire operasyon teknik lis ak efikas.

2) Travès nan fen EOT (Electric Overhead Travel) trepye yo fèt ak asye ki gen gwo fòs oswa lòt materyèl dirab pou bay frigidité pandan y ap minimize pwa pou diminye estrès sou estrikti teknik la. Objektif prensipal cha a se pèmèt EOT la. teknik pou travèse orizontal sou travès yo pist, bay aksè a tout zòn k ap travay anba teknik la. Li sipòte pwa teknik la ak chaj la pandan y ap asire estabilite ak operasyon lis.

3) Gen kèk cha fin itilize woulèt bò oswa mekanis gid pou kenbe aliyman ak ray yo, diminye mete ak chire.Chaj fen yo rijidman konekte ak girders pon prensipal yo.Alignman se kritik asire menm distribisyon chaj ak operasyon lis.



4.Crane vwayaje mekanis

1) Prensip travay

Mouvman sou ray oswa travès

Se ankadreman prensipal la teknik (pon) monte sou de cha bout, chak nan yo ki gen yon seri wou ki kouri sou ray paralèl mete sou pist la. Se pon an kondwi pa motè sou youn oswa toude cha. Lè motè a mache, wou yo vire epi deplase teknik la orizontal sou ray yo. Sou pon an, yon chariot deplase sou longè pon an epi li kapab tou kondwi pa yon motè elektrik. Trolley la se kote mekanis anvwaye a sitiye. Mouvman chariot la anjeneral kontwole separeman, epi li pèmèt anvwaye a deplase chay la sou pon an ak nan direksyon vètikal la. Teknik la anjeneral sèvi ak motè elektrik pou kondwi wou yo, ki mache ak yon konbinezon de AC / DC ekipman pou, tou depann de. sou kalite teknik la. Motè yo lye ak wou yo atravè bwat rediksyon ki kontwole vitès la ak koupl.

2) Fonksyon mekanis opere teknik la

Mouvman orizontal: Fonksyon prensipal mekanis vwayaj la se deplase Trolley teknik la sou longè pist la. Sa a se akonpli lè l sèvi avèk motè ak kondui ki deplase wou teknik la sou ray yo fiks sou travès sipò yo.

Sipò ak Estabilite: Mekanis vwayaj la bay sipò nan tout estrikti teknik la, asire li rete estab pandan mouvman orizontal. Wou teknik yo ak ray yo travay ansanm pou kenbe balans ak anpeche tranble pandan operasyon an.

Transpò chaj: Mekanis vwayaj la pèmèt teknik la pote chay la soti nan yon pati nan etablisman an nan yon lòt. Lè yo deplase orizontal atravè espas travay la, teknik la ka transpòte materyèl, machandiz, oswa ekipman sou distans ki long.

Aliyman ak Precision: Mekanis vwayaj la ede kenbe aliyman egzak teknik la sou travès pist yo. Mouvman egzat esansyèl pou manyen chaj kòrèk, espesyalman nan anviwònman kote sekirite ak presizyon enpòtan (egzanp, plant fabrikasyon, sit konstriksyon, oswa depo).

Cross-Traveling (Side Mouvman): Trolley teknik la ka deplase sou longè gwo bout bwa pist la (direksyon lonjitidinal), men mekanis vwayaj la tou bay kapasite pou kwa-vwayaje (mouvman bò) nan tout teknik la. Sa a pèmèt teknik la jwenn aksè nan divès zòn nan etablisman an.

5.Trolley vwayaje mekanis

1) Konpozisyon estriktirèl

Trolley Frame: Ankadreman an se pati prensipal estriktirèl Trolley la, anjeneral ki fèt ak asye soude oswa yon konbinezon de materyèl asye ak alyaj pou fòs ak rezistans. Li sipòte inite anvwaye a ak lòt konpozan tankou wou, motè, ak fren.

Wou vwayaj: Sa yo se wou ki pèmèt chariot la deplase sou ray pon teknik la. Wou yo tipikman fèt an asye oswa fè jete, epi yo monte sou ankadreman an Trolley sou BEARINGS oswa arbr. Wou yo fèt anfòm ray yo sou ki Trolley la kouri (anjeneral ray rainure oswa plat).

Motè ak Mekanis Kondwi: Yo itilize yon motè elektrik revèsib pou kondwi mouvman Trolley la, souvan makonnen ak yon bwat pou bay koupl ki nesesè. oswa kondwi senti, tou depann de konsepsyon an.

BEARINGS ak Arbr: Wou Trolley yo monte sou inite kote yo pote oswa kousin pou pèmèt mouvman lis ak efikas nan Trolley la. Arbr ak BEARINGS diminye friksyon ant pati k ap deplase ak amelyore fyab la ak lonjevite nan sistèm nan.

Sistèm frenaj: Yon mekanis frenaj enpòtan anpil pou kanpe Trolley la san danje. Tipikman, fren elektwomayetik oswa fren friksyon mekanik yo itilize. Sistèm frenaj la se swa prentan-aplike, elektrik lage oswa elektrik aplike, prentan-lage, tou depann de desen an nan teknik la ak chariot.

Sistèm kontwòl: Mekanis pou vwayaje chariot la anjeneral opere atravè yon kontwòl pandan, radyo remote, oswa kontwòl kabin. Sistèm kontwòl la gen ladan fil elektrik, switch limit sekirite, ak relè pou asire operasyon lis, ki gen ladan direksyon ranvèse ak kontwòl vitès.

Limit switch: Sa yo enstale yo detekte pozisyon nan Trolley la nan fen ranje vwayaj li yo. Yo bay yon karakteristik sekirite pou anpeche twòp vwayaj oswa domaj mekanik.

Karakteristik sekirite: Aparèy anti-kolizyon, tankou detèktè pwoksimite, anpeche Trolley la fè kolizyon ak lòt pati nan estrikti teknik la oswa ak lòt ekipman. Sistèm arè ijans yo entegre nan sistèm kontwòl la pou fèmen an sekirite.

Sistèm Rail: ray yo sou kote Trolley la deplase yo dwe aliyen ak nivo pou anpeche move aliyman epi asire operasyon lis. Sa yo monte sou estrikti pon anlè a.

Pwen Koneksyon: Trolley la konekte ak pon teknik la ak anvwaye atravè lyen oswa travès kwa ki kenbe entegrite estriktirèl ak pèmèt transfè efikas nan chaj.

Sistèm lubrasyon: Mekanis vwayaje chariot la souvan gen ladan yon sistèm lubrification ki asire tout pati k ap deplase tankou wou, BEARINGS, ak angrenaj fonksyone san pwoblèm ak mete minim.

2) Fonksyon mekanis fonksyònman Trolley la

Mouvman orizontal: Trolley la monte sou pon teknik EOT la, ak fonksyon prensipal li se pou deplase inite levage orizontal atravè pon an. Sa pèmèt pou kouvri tout zòn anba teknik la.

Leve ak Bese chaj: Sistèm Trolley la ka deplase mekanis leve a pi pre oswa pi lwen operatè a oswa pozisyon chaj la vle. Sa a ede nan leve, bese, ak jisteman pwezante chay atravè yon zòn lajè.

Motè ak Mekanis Kondwi: Trolley la anjeneral mache ak yon motè elektrik ki kondwi wou ki monte sou ray oswa tren ki sitiye sou pon an. Motè sa yo fèt pou deplase Trolley la san pwoblèm ak nan diferan vitès jan sa nesesè.

Kontwòl ak presizyon: Mouvman chariot la kontwole pa operatè teknik la atravè yon sistèm kontwòl, ki ka gen ladan kontwòl pendant, radyo kontwòl remote, oswa kontwòl kabin. Sa a pèmèt pou pwezante egzat ak kontwòl sou chaj la.

Karakteristik Sekirite: Pou asire mouvman lis ak an sekirite, mekanis Trolley la souvan ekipe ak karakteristik sekirite tankou switch limit (pou anpeche Trolley la vwayaje pi lwen pase zòn nan mete), sistèm frenaj (pou anpeche mouvman ki sove oswa san kontwòl), ak detèktè pou surcharge. pwoteksyon.





6.Wou teknik

Wou teknik nan yon teknik EOT (Electric Overhead Traveling) se yon eleman enpòtan nan Kovèti pou kouri teknik la. Wou sa yo pèmèt teknik la deplase sou tras li yo, sa ki pèmèt mouvman orizontal sou pon an.

Fonksyon: Sipò ak Mouvman: Wou teknik yo sipòte pwa teknik la ak chaj li yo pandan y ap pèmèt li vwayaje sou ray pon yo oswa tren yo. Yo ede tou nan gide mouvman teknik la sou travès la. Distribisyon chaj: wou yo fèt pou distribye pwa teknik la egalman, ki gen ladan chariot la ak chaj, nan tren an oswa sistèm tren.

Materyèl ak konstriksyon: wou teknik yo anjeneral te fè soti nan asye wo-fòs oswa asye jete pou rezistans ak kenbe tèt ak gwo chaj ak mete. Sifas deyò a ka fè tèt di oswa trete pou ogmante rezistans mete ak anpeche degradasyon sifas akòz friksyon konstan ak tras la. ..

7.Crane Hook

Kwòk teknik la se yon eleman enpòtan nan yon teknik EOT (Electric Overhead Traveling), ki itilize pou leve, pote, epi bese chay lou. Se zen an tipikman fèt pou okipe chaj enpòtan epi li se youn nan pati ki pi enpòtan nan sistèm teknik la.

Kwòk teknik la jeneralman fèt ak asye wo-fòs oswa asye alyaj pou asire ke li ka okipe gwo fòs yo egzèse pandan operasyon leve. Pafwa, kwòk yo fòje pou ogmante fòs ak rezistans. Kwòk la anjeneral fòme nan yon koub "C" oswa "J" ak yon pwen nan atachman nan tèt la pou kab la leve oswa chèn. Li souvan gen yon seri sekirite oswa mekanis bloke pou anpeche chay la glise pandan operasyon an.

Kwòk teknik la fèt pou okipe kapasite pwa teknik la. Kapasite chaj varye selon modèl teknik espesifik ak gwosè zen an. Kapasite zen an ta dwe matche oswa depase kapasite leve teknik la pou asire operasyon an sekirite.

Motè

Motè a nan yon elektrik sou tèt vwayaj (EOT) teknik se yon eleman kritik ki bay pouvwa ki nesesè pou leve ak deplase chay lou. Trepye EOT anjeneral itilize motè elektrik pou kondwi diferan pati nan teknik la, ki gen ladan mouvman anlè, chariot ak pon.

Fonksyon motè kle:

Levage: Motè a kondui mekanis anvwaye pou leve ak bese chay lou vètikal. Motè a souvan makonnen ak yon bwat pou diminye vitès ak ogmante koupl.

Mouvman Trolley: Motè a deplase Trolley la orizontal sou longè pon teknik la. Sa a pèmèt operatè a pozisyon chaj la sou span teknik la.

Mouvman pon: Motè a kondui pon an pou avanse pou pi sou travès pis aterisaj yo nan teknik la, tipikman patrone pa gwo motè angrenaj sou chak bò nan pon an.

Espesifikasyon motè: Evalyasyon pouvwa: Gwosè ak evalyasyon pouvwa motè a chwazi dapre chaj maksimòm teknik la fèt pou leve epi deplase. Sa a ka varye ant ti motè (pou trepye pi lejè) ak gwo motè (pou trepye lou).

Antretyen nan motè teknik: Lubrifikasyon regilye: Asire ke bi yo ak lòt pati k ap deplase yo regilyèman wile pou anpeche mete ak chire. Motè yo ekipe ak mekanis pwoteksyon tankou relè surcharge tèmik pou anpeche surchof ak domaj nan depase chaj nominal yo. Asire ke bi yo ak lòt pati k ap deplase yo regilyèman wile pou anpeche mete ak chire. Enspeksyon peryodik nan enroulement motè, rezistans izolasyon, ak motè a. aman yo ta dwe fèt pou detekte siy byen bonè nan domaj oswa mete.

Kalite motè yo itilize nan trepye EOT:

Ekirèy Cage Motè Endiksyon: Kalite motè ki pi souvan itilize pou trepye EOT akòz solidite yo, fyab, ak kondisyon antretyen ki ba yo. Yo lajman itilize pou tou de kondui anvwaye ak chariot.

Motè endiksyon rotor blese: yo itilize motè sa yo lè yo mande kontwòl vitès varyab. Yo gen pi bon karakteristik koupl epi yo ka itilize nan aplikasyon ki pi egzijan.

Motè DC: Menm si mwens komen jodi a, motè DC yo te tradisyonèlman itilize nan pi gran sistèm teknik. Yo ofri kontwòl vitès ekselan epi yo itilize nan aplikasyon kote yo bezwen kontwòl lis nan chaj la.

.

Son ak limyè sistèm alam & limit switch

1) Sistèm alam son ak limyè

Objektif Sistèm alam son ak limyè

Avètisman pou Mouvman Crane: Alèt pèsonèl lè teknik la ap kòmanse, sispann, oswa chanje direksyon.Avètisman Surcharge: Siyal lè teknik la ap opere pi wo pase limit chaj sekirite li. tèm de anvwaye, chariot, oswa vitès pon.

Son Alam:Kòn oswa Sirèn: Tipikman itilize pou avètisman jeneral oswa sitiyasyon ijans.Buzzer oswa Bip: Itilize pou alèt ki pa ijan, tankou endike yon sistèm ap fonksyone andeyò paramèt ideyal li yo (egzanp, yon ti kondisyon Surcharge). Mouvman: Yon son kontinyèl oswa tanzantan ki avèti pèsonèl yo sou mouvman teknik la, tankou lè li ap vwayaje sou pist la.

Limyè Alam: Limyè k ap flache: Tipikman itilize pou alam ijan oswa kritik, tankou yon kondisyon surcharge, deklanchman switch limit, oswa kanpe ijans. wouj pou ijans, jòn pou prekosyon).Strobe Limyè: Souvan yo itilize pou avètisman wo-vizibilite nan anviwònman okipe oswa kondisyon ki ba-limyè. Sa a se espesyalman enpòtan nan anviwònman endistriyèl gwo.

2) Limit switch

Yon switch limit sou yon teknik EOT (Electric Overhead Traveling) se yon aparèy sekirite ki itilize pou kontwole pozisyon divès kalite konpozan teknik, tankou zen, anvwaye, chariot, oswa pon, pou anpeche overtravel oswa mouvman danjere pi lwen pase yon limit prereglaj. Li asire ke teknik la opere nan limit deziyen, anpeche domaj nan teknik la, chaj li yo, ak ekipman ki antoure.

Fonksyonalite: Deteksyon pozisyon: switch limit la detekte pozisyon pati k ap deplase yo (tankou anvwaye, pon, oswa chariot) epi li voye siyal lè yo rive nan limit vwayaj prereglaj yo. Sekirite: li sispann mouvman teknik la lè li rive nan fen li. ranje mouvman, konsa anpeche domaj nan vwayaje anplis. Entegrasyon Sistèm Kontwòl: Se switch la limit entegre nan sistèm kontwòl teknik la, voye siyal yo sispann la. motè oswa aktive fonksyon sekirite lè yo rive nan limit prereglaj yo.

Kalite Bouton Limit sou Trepye EOT: Bouton Limit Ice: Siveye wotè oswa pwofondè anlè a, pou asire zen an pa vwayaje twò wo (anlè) oswa twò ba (nan tè a). pi lwen pase pozisyon li deziyen sou pon an.Bridge Limit Switch: Asire pon an pa vwayaje pi lwen pase pist teknik la, pwoteje tou de teknik la ak estrikti bilding lan.

Aplikasyon ak Benefis: Anpeche Surcharge: Asire ke teknik la pa depase limit operasyon ki an sekirite. Sekirite amelyore: Pwoteje tou de operatè yo ak ekipman kont domaj ki te koze pa aksidan an twòp vwayaj oswa fonksyone byen. chire, ki mennen ale nan pi long lavi sèvis pou teknik la.

Limit switch yo anjeneral mekanik oswa elektwonik, ak sa yo mekanik ki itilize kontak fizik ki angaje lè pati teknik yo deplase nan limit yo. Elektwonik yo ka itilize detèktè tankou pwoksimite oswa detèktè optik pou detekte pozisyon an.





Aparèy 10.Safety

Limit switch: Yo itilize sa yo pou limite vwayaj teknik la nan tout direksyon (orizontal ak vètikal). Yo anpeche teknik la deplase pi lwen pase ranje operasyon an sekirite li yo, diminye risk pou domaj mekanik oswa aksidan.

Pwoteksyon Surcharge: Detèktè Surcharge ak aparèy asire ke teknik la pa leve yon chaj pi lwen pase kapasite nominal li. Si chaj la depase limit ki an sekirite, mekanis leve teknik la sispann otomatikman, pou anpeche domaj ak aksidan.

Sekirite Latch ak Hook: Yon seri sekirite sou zen an asire ke chaj la rete byen tache pandan leve. Latch la anpeche chaj la soti aksidantèlman detache nan zen an.

Bouton pou kanpe ijans: Sitiye nan kabin teknik la ak sou kontwòl pendant, bouton pou sispann ijans pèmèt operatè yo sispann operasyon teknik la nan ka ta gen yon ijans. Li se yon karakteristik sekirite kritik nan ka fonksyone byen oswa danje.

Sistèm Anti-Sway: Sistèm sa a diminye mouvman balanse oswa balanse chaj la, ki ka rive pandan leve, bese, oswa vwayaje. Li ede amelyore kontwòl chaj ak diminye risk aksidan.

Crane Cab Safety: Kabinn operatè a ta dwe ekipe ak karakteristik sekirite tankou yon gad pwoteksyon oswa kaj, yon sistèm antre/sòti ki an sekirite, ak vizibilite klè pou asire sekirite operatè a.

Limyè avètisman ak alam: Limyè avètisman ak alam ki tande siyal lè teknik la ap deplase, lè gen yon surcharge, oswa lè gen yon fonksyone byen. Siyal sa yo ede nan anpeche aksidan lè yo avèti tou de operatè a ak nenpòt moun ki tou pre.

Detèktè mouvman: Detèktè yo ka itilize pou detekte obstak nan chemen teknik la. Si yo detekte yon obstak, teknik la otomatikman sispann oswa ajiste mouvman li pou evite yon kolizyon.

11.Control Mode

Kontwòl Pendant: Opere atravè yon pendant filaire oswa san fil ki konekte ak teknik la.Ofri dirèk kontwòl manyèl ak bouton pou leve, bese, vwayaj chariot, ak mouvman teknik.Inite pandan eksplozyon-prèv asire sekirite nan zòn ki gen danje ladan.Apwopriye pou pi piti trepye oswa pi senp. operations.Used nan zòn danjere kote dirèk, siveyans fèmen nan mouvman chaj yo mande yo.

Wireless Remote Control: Handheld remote bay operasyon san fil. Operatè yo ka kontwole teknik la nan yon distans ki an sekirite, amelyore vizibilite ak sekirite. Transmetè a ak reseptè yo se prèv eksplozyon.

Operasyon kabin kontwòl: Operatè chita nan yon kabin ki fèmen, ki prèv eksplozyon ki monte sou teknik la oswa tou pre. Tout fonksyon teknik yo jere lè l sèvi avèk joysticks, bouton, oswa yon konsole. Yo itilize pou trepye lou nan anviwònman danjere. Apwopriye pou aplikasyon ki mande segondè. presizyon oswa repetitif, travay konplèks.

Otomatik oswa semi-otomatik kontwòl: Operasyon pre-pwograme lè l sèvi avèk PLCs (Kontwòl lojik pwogramasyon). Kapab gen ladan leve otomatik, mouvman, ak pwezante nan chaj. Detèktè eksplozyon-prèv, contrôleur, ak actuators asire sekirite. .Diminye entèvansyon imen ak ekspoze potansyèl nan kondisyon danjere.

Tè ak sekirite elektrik: Tè elektrik asire ke teknik la konekte san danje ak tè a pou anpeche chòk elektrik. Bon izolasyon, disjoncteurs, ak fusibles yo tou kritik pou anpeche danje elektrik.

Endikatè chaj: Yon sistèm endikatè chaj montre pwa chaj la ke yo te leve an tan reyèl. Li ede operatè a kontwole epi evite depase kapasite leve teknik la san danje.

Kranpon Rail ak Fren: Kranpon Rail yo itilize pou an sekirite teknik la sou ray yo epi anpeche li deraye.

Trase



Prensipal teknik





1. Kapasite Leve segondè

Trepye EOT yo fèt pou okipe chay lou, sòti nan kèk tòn jiska dè santèn de tòn. Sa fè yo apwopriye pou mande aplikasyon endistriyèl, tankou plant asye, chantye bato, ak enstalasyon fabrikasyon.

2. Manyen materyèl efikas

Yo pèmèt mouvman egzak ak rapid nan materyèl sou yon gwo zòn, diminye travay manyèl ak tan operasyonèl.

3. Optimizasyon espas

Monte sou yon gwo bout bwa oswa estrikti anlè, trepye EOT maksimize espas etaj, kite zòn tè a gratis pou lòt operasyon oswa ekipman.

4. Versatility

Trepye sa yo ka Customized pou aplikasyon pou divès kalite, ki gen ladan yon sèl travès, doub travès, oswa modèl anba-pandye, tou depann de chaj la ak kondisyon espas.

5. Operasyon pri-efikas

Lè yo diminye travay manyèl ak minimize tan an, EOT trepye amelyore pwodiktivite epi yo ofri yon bon retou sou envestisman sou tan.

6. Sekirite Enhanced

Ekipe ak karakteristik sekirite avanse tankou pwoteksyon surcharge, sistèm sispann ijans, ak aparèy anti-kolizyon, trepye EOT asire operasyon ki pi an sekirite nan anviwònman endistriyèl.

7. Kapasite Otomatik

Anpil teknik EOT modèn sipòte operasyon otomatik oswa semi-otomatik, ogmante efikasite ak diminye bezwen pou operatè kalifye.

8. Fasilite nan antretyen

Ki fèt ak konpozan aksesib ak pati estanda, EOT trepye yo relativman fasil pou kenbe, diminye tan yo.

9. Efikasite enèji

Modèl avanse yo efikas nan enèji, ak kondui frekans varyab (VFD) ak motè ekonomize enèji pou diminye konsomasyon pouvwa.

10. durability ak lonjevite

Bati nan materyèl solid, trepye EOT yo fèt pou kenbe tèt ak anviwònman endistriyèl piman bouk, ofri lavi sèvis long ak antretyen apwopriye.





1. Endistri Faktori

Endistri oto: transpòte konpozan lou tankou motè, chasi, ak lòt pati machin.

Steel ak Metal Fabrication: Manyen matyè premyè (bobin asye, fèy) ak pwodwi fini.

Liy Asanble: Deplase gwo konpozan pandan pwosesis pwodiksyon yo.

2. Depo ak lojistik

Jesyon Depo: Anpile, chaje, ak dechaje machandiz lou.

Asistans transpò: Transfere materyèl nan seksyon depo oswa nan transpò machin.

3. Konstriksyon endistri

Manyen materyèl konstriksyon: Leve ak mete materyèl lou tankou travès, travès, ak seksyon prefabrike.

Pwojè enfrastrikti: Ede nan konstriksyon pon, bilding, ak gwo estrikti.

4. Plant pouvwa

Antretyen Turbine: Manyen pati lou turbine pandan asanble oswa antretyen.

Plant Nikleyè: Deplase materyèl radyo-aktif yo an sekirite ak efikasite.

5. Chantiers ak pò

Konstriksyon bato: Leve konpozan bato, motè, ak machin lou.

Manyen Kago: Chaje ak dechaje veso oswa machandiz.

6. Endistri min

Plant pwosesis minrè: transpòte minrè lou oswa ekipman.

Antretyen: Leve ak rasanble gwo machin min.

7. Papye ak endistri twal

Manyen woulo: transpòte gwo woulo papye oswa twal.

Antretyen machin: Ede nan enstalasyon ak antretyen nan machin lou.

8. Plant chimik ak petwochimik

Manyen Materyèl Danjere: Transpòte pwodui chimik ak lòt materyèl lou san danje.

Enstalasyon Ekipman: Leve ak pwezante réacteurs, kolòn, ak echanjeur chalè.

Teknikpwodiksyon pwosedi

1. Analiz egzijans ak konsepsyon

Konprann Bezwen Kliyan yo: Idantifye objektif teknik la, kapasite leve, span, wotè leve, sik devwa, ak anviwònman k ap travay.

Jeni konsepsyon:

Prepare espesifikasyon teknik.

Kreye konsepsyon estriktirèl, mekanik ak elektrik lè l sèvi avèk lojisyèl CAD.

Fè simulation ak kalkil (egzanp, analiz estrès chaj).

Konfòmite Nòm yo: Asire ke konsepsyon an respekte estanda tankou ISO, FEM, CMAA, oswa lòt kòd rejyonal yo.

2. Akizisyon materyèl

Konpozan estriktirèl:

Asye wo-fòs pou travès yo ak estrikti sipò yo.

Konpozan mekanik:

Bwat, kwòk, poul, ak tanbou.

Eleman elektrik:

Motè, panno kontwòl, switch limit, ak câbles elektrik.

Lòt Pwodwi pou Telefòn:

Materyèl penti, boulon, ak aparèy sekirite.

Enspeksyon kalite tout matyè premyè.

3. Fabrikasyon Konpozan estriktirèl

Faktori Girder:

Koupe plak asye lè l sèvi avèk koupe plasma oswa machin lazè.

Weld seksyon yo fòme travès sèl oswa doub (kalite bwat oswa I-gwo bout bwa).

Fen cha:

Fabrike ankadreman an epi rasanble wou ak BEARINGS.

Machining:

Machin presizyon nan pati tankou tanbou ak arbr.

Soulaje estrès:

Fè tretman soulajman estrès pou diminye estrès rezidyèl nan pati soude yo.

4. Asanble

Asanble estriktirèl:

Tache fen cha yo nan travès yo.

Asanble mekanik:

Enstale mekanis leve, bwat, ak pouliy.

Monte kòd fil ak kwòk.

Asanble elektrik:

Enstale motè, panno kontwòl, ak kabl.

Konfigure sistèm automatisation si sa nesesè.

5. penti ak sifas tretman

Netwaye tout sifas yo atravè sablaj oswa lòt metòd.

Aplike anti-korozyon Jadendanfan ak fini rad.

Make avètisman sekirite ak endikatè kapasite chaj.

6. Kontwòl Kalite ak Tès

Tès eleman:

Enspekte soude ak bon jan kalite materyèl (ultrason oswa tès radyografi).

Tès chaj:

Fè tès chaj estatik ak dinamik.

Verifye operasyon an anba chaj rated ak kondisyon surcharge.

Tès elektrik:

Tès pèfòmans motè, fonksyonalite sistèm kontwòl, ak aparèy sekirite.

Verifikasyon dimansyon:

Asire konfòmite ak espesifikasyon konsepsyon.

7. Anbalaj ak livrezon

Demonte teknik la nan pati transpòte si sa nesesè.

An sekirite pake pati yo pou anpeche domaj pandan transpò.

Prepare enstriksyon detaye asanble pou enstalasyon.

8. Enstalasyon ak komisyonin

Rasanble teknik la sou sit kliyan an.

Aliman epi teste teknik la sou gwo bout bwa pist li yo.

Fè yon chaj final ak tès operasyonèl.

Antrene operatè yo ak pèsonèl antretyen yo.

9. Dokimantasyon ak Transmisyon

Bay manyèl operasyon, orè antretyen, ak dokiman garanti.

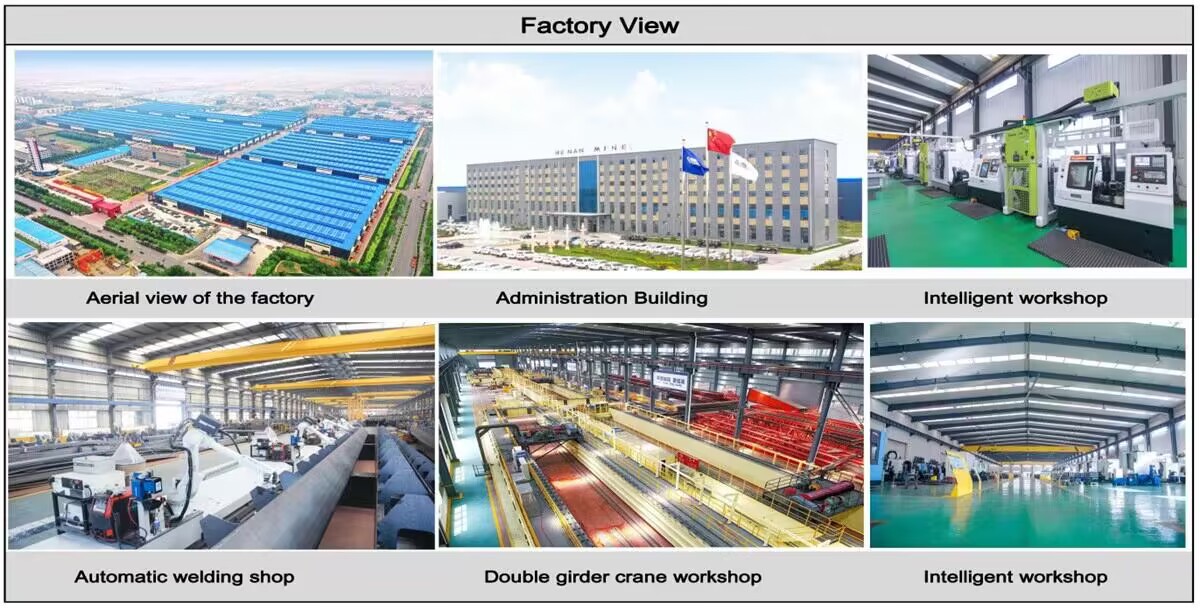

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak pousantaj rezo ekipman an pral rive nan 95%. 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
