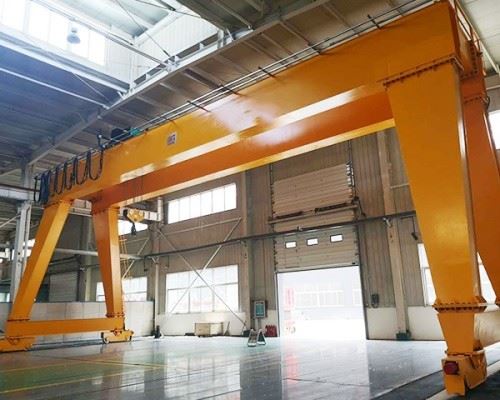

Wou Gantry Crane



1.Pwodwi Apèsi sou lekòl la
Yon doub girder wou Crane Crane se yon solisyon wo-pèfòmans leve ki fèt pou manyen lou-devwa materyèl nan divès kalite aplikasyon pou endistriyèl. Li prezante de senti pou ogmante kapasite chaj-pote ak estabilite, monte sou wou pou mobilite ranfòse. Sa a ki kalite teknik gantry se lajman ki itilize nan chantye, moulen asye, sit konstriksyon, ak sant lojistik, bay efikas ak fleksib operasyon leve.

2.Key Karakteristik
Kapasite segondè chaj - apwopriye pou leve charj sòti nan 5 tòn 500 tòn.
Mobilite fleksib-ekipe ak wou lou-devwa, sa ki pèmèt mouvman lis nan tout espas travay diferan.
Gwo & ki estab konsepsyon - estrikti a doub girder asire pi wo fòs ak estabilite konpare ak modèl yon sèl girder.
Opsyon kontwòl avanse - Disponib ak kontwòl taksi, san fil kontwòl remote, oswa kontwòl pendant pou operasyon fasil.
Konfigirasyon customizable - ki fèt nan anfòm divès kalite leve wotè, chvoch, ak vitès dapre kondisyon kliyan.
Tan-reziste-bati ak-wo kalite asye ak anti-korozyon penti pou ki dire lontan itilize deyò ak andedan kay la.



Eleman Nwayo: motè, pote, bwat, motè, Kovèti pou

Kote ki gen orijin: Henan, Lachin

Garanti: 2 zan

Pwa (kg): 50000 kg

Videyo sortan-enspeksyon: Bay

Rapò tès machin: Bay

Aplikasyon: deyò

Mo kle: Gantry Crane

Rated kapasite loading: 50ton

Vitès vwayaje travèse: 44.6m\/min

Vitès vwayaje lontan: 47.1m\/min

Kontwòl fason: kabin

Pwovizyon pou pouvwa: kab bobine

Steel Track: Qu80

Pouvwa: 3- Faz AC 50Hz 380V





1.Main gwo bout bwa

Karakteristik kle nan gwo bout bwa prensipal la
1) Estrikti segondè-fòs-te fè nan Q235B\/Q345B asye oswa lòt materyèl segondè-klas asire durability ak rezistans nan koube ak Torsion.
2) Box-type oswa ranfòse-kalite konsepsyon-bwat bwat yo souvan itilize pou aplikasyon pou lou-devwa, pandan y ap senti ranfòse ofri pi lejè pwa ak rezistans van.
3) Distribisyon chaj optimize - ki fèt yo respire distribye chay la atravè estrikti a, diminye estrès ak pwolonje validite.
4) Precision Faktori - trete ak avanse soude, koupe, ak teknik D 'asire segondè presizyon ak estabilite.
5) Anti-korozyon pwoteksyon-kouvwi ak rouye-prèv penti ak lòt tretman sifas pou alontèm itilize deyò.
6) Ray Trolley entegre-Trolley a ak gende deplase fèt san pwoblèm sou ray yo pre-enstale sou gwo bout bwa prensipal la pou manyen materyèl efikas.



Leve sistèm

Eleman kle nan sistèm nan leve
1. Mekanis leve
Elektrik gende oswa Winch Trolley - monte sou estrikti a doub girder ak deplase ansanm ray yo pou vwayaj lis orizontal.
Fil kòd oswa chèn-segondè-fòs kòd fil yo souvan itilize pou leve lou, asire durability ak sekirite chaj.
Hook oswa leve aparèy - ki fèt pou manyen materyèl sekirite, yo ka Customized ak levatè mayetik, travès epandeuz, oswa kranpon.

2. Sistèm Motor & Drive
High-pèfòmans leve motè-bay kapasite ki estab ak pwisan leve, souvan ekipe ak kondui frekans varyab (VFDs) pou kontwòl vitès lis.
Kovèti pou & sistèm fren - asire mouvman egzak ak sekirite pa anpeche gout chaj toudenkou.
Teknoloji Anti-Way-Gen kèk sistèm avanse ki gen ladan estabilizasyon chaj pou minimize balanse ak amelyore presizyon.

3. Sistèm kontwòl
Metòd operasyon - Opsyon gen ladan kontwòl kabin, san fil kontwòl remote, ak kontwòl pendant pou fleksibilite ranfòse.
Karakteristik sekirite-gen ladan pwoteksyon Surcharge, frenaj ijans, switch limit, ak detèktè anti-kolizyon.

3.endtranspò

1. fonksyon
Cha nan fen ki responsab pou deplase estrikti nan pon prensipal nan teknik la Gantry ansanm ray yo pist oswa tè a.
Li kay wou yo vwayaje, ki se Powered by motè yo ki ap pèmèt lis mouvman.
2. konpozan
Main ankadreman: yon estrikti asye ki konekte cha nan fen nan senti prensipal teknik la.
Wou: Sa yo ka fèt nan asye fòje oswa an poliyiretàn-kouvwi materyèl pou rezistans ak kapasite chaj.
Motors & bwat: Bay fòs la kondwi pou mouvman orizontal.
Sistèm frenaj: Asire kontwole kanpe ak anpeche mouvman vle.
Sistèm tren (si sa aplikab): Sipòte mouvman gide pou teknik la.

4.crane mekanis vwayaje

1) Vwayaje mekanis:
Sistèm motè ki kondwi teknik la sou tren yo.
Anjeneral konsiste de de cha fen, chak ekipe ak wou ak inite kondwi.
2) wou ak asanble wou:
Kondwi wou: ki konekte nan motè a ak bwat pou bay mouvman.
Wou san fè anyen konsa: Sipòte estrikti teknik la, men se pa kondwi mouvman.
Materyèl: Tipikman te fè nan asye fè tèt di toujou kenbe tèt ak charj lou.
3) Motè ak bwat:
Motè elektrik kondwi mouvman an teknik.
Kovèti pou kontwòl vitès ak koupl, asire operasyon lis.
Varyab frekans kondwi (VFD) se souvan yo itilize pou kontwòl vitès ak efikasite enèji.
4) sistèm tren (tren pist):
Ray asye oswa entegre tren gide mouvman teknik la.
Bon aliyman esansyèl pou anpeche derayman ak twòp mete.
5) Sistèm raking:
Gen ladan fren elektwomayetik oswa idwolik pou kanpe kontwole.
Fren ijans anpeche mouvman san kontwòl nan ka ta gen echèk.
6) Sistèm kontwòl:
Operatè ka kontwole mouvman atravè yon kontwòl remote, kontwòl pendant, oswa kontwòl kabin.
PLC (kontwolè lojik pwogramasyon) ka itilize pou automatisation ak siveyans sekirite.

5.Trolley mekanis vwayaje

1) ankadreman Trolley:
Yon estrikti asye rijid ki sipòte gende a ak mekanis vwayaje.
Monte sou wou ki deplase ansanm ray yo sou tèt senti prensipal yo.
2) wou Trolley & asanble wou:
Kondwi wou: Powered by motè ak bwat pou avanse pou pi Trolley la.
Wou san fè anyen konsa: Sipòte ak gide Trolley a, men yo pa kondwi mouvman.
Materyèl: Anjeneral te fè nan asye fè tèt di toujou pou rezistans.
3) Sistèm kondwi:
Motè: Bay pouvwa pou mouvman Trolley.
Kovèti pou: Ajiste vitès ak koupl pou operasyon lis.
Couplings & rasin: Transfè pouvwa soti nan motè a nan wou yo.
Varyab Frekans Drive (VFD): Kontwòl vitès ak akselerasyon asire egzak pwezante.
4) sistèm tren:
Ray yo monte sou tèt senti prensipal yo.
Bon aliyman enpòtan pou anpeche derayman ak twòp mete.
5) Sistèm frenaj:
Fren elektwomayetik oswa idwolik asire ke yo kontwole.
Sistèm frenaj ijans anpeche aksidan nan ka ta gen echèk pouvwa.
6) Sistèm kontwòl:
Opere via san fil aleka, kontwòl pendant, oswa kontwòl kabin.
PLC (kontwolè lojik pwogramasyon) ka itilize pou automatisation ak karakteristik sekirite.

6. wou

Karakteristik kle nan wou teknik
1) Materyèl:
Te fè soti nan segondè-fòs fòje asye (egzanp, 42crmo, 65mn, oswa Zg 430-640).
Chalè-trete pou dite ak rezistans.
2) dite sifas:
Tipikman HB300 -HB500 reziste mete ak deformation.
3) Design wou kraze:
Flat kraze: itilize lè aliyman se egzak, diminye estrès.
Konte oswa flanged kraze: ede anpeche derayman, souvan itilize sou tren koube.
4) kapasite chaj:
Ki fèt ki baze sou chaj teknik, kondisyon tras, ak frekans operasyonèl.

7. Crane Hook

Kalite Crane Kwòk:
1) Single Hook:
Yon senp, estanda zen ki fèt pou leve limyè a charj modere.
Souvan yo itilize pou ti-echèl operasyon yo.
2) Double zen oswa gaye zen:
Yon zen ak de pwen leve, souvan yo itilize pou leve gwo, lou, oswa charj lajè.
Ofri plis estabilite ak pi bon kontwòl chaj.
3) Latch Hook:
Gen ladan yon seri sekirite ki asire chay la, anpeche li soti nan vini nan pandan leve.
Komen nan aplikasyon endistriyèl kote sekirite se yon enkyetid.
4) Swivel Hook:
Yon zen ki ka Thorne 360 ​​degre, ofri pi gwo fleksibilite nan manyen chaj.
Itilize nan aplikasyon kote egzak pwezante nan chay la obligatwa.

8.motor

Kalite prensipal motè yo itilize nan doub trepye woulib wou:
1) motè AC (altène motè aktyèl):
Motè endiksyon: kalite ki pi komen yo itilize pou aplikasyon pou teknik jeneral. Yo se gaya, serye, ak fasil yo kenbe.
Motè endiksyon kaj ekirèy: popilè akòz konsepsyon senp yo ak disponiblite.
Motè endiksyon bag glise: yo itilize nan ka ki egzije plis koupl oswa kontwòl.
Motè synchronous: mwens komen, men li ka bay kontwòl vitès egzak pou aplikasyon espesifik.
2) DC Motors (dirèk motè aktyèl):
Bwose DC Motors: Ofri ekselan kontwòl vitès ak koupl segondè nan vitès ki ba, souvan yo itilize nan pi gran sistèm oswa pou espesifik, wo-presizyon travay.
Bwòs DC Motors (BLDC): Bay plis efikasite, pi ba antretyen, ak pi wo pèfòmans. Sa yo ap vin pi komen nan trepye chanèl modèn.

.

Son ak limyè alam sistèm & limite switch

1) Son ak limyè alam sistèm nan yon doub girder wou Crane
Sistèm alam son ak limyè a se yon karakteristik sekirite enpòtan nan yon doub gantry wou Crane. Li avèti operatè yo ak pèsonèl ki tou pre nan danje potansyèl, avèti yo nan mouvman teknik la oswa lòt kondisyon ki ka poze yon danje.
2) Limite switch nan yon Girder Double wou Crane Gantry
Limit switch yo se konpozan sekirite kritik ki defini seri a opere san danje nan mouvman teknik la. Yo anpeche teknik la depase vwayaj ki deziyen li yo oswa limit monte, pwoteje tou de teknik la ak operatè li yo soti nan domaj oswa sitiyasyon danjere.

10. Aparèy sekirite

1) Sistèm pwoteksyon Surcharge
Fonksyon: Anpeche teknik la soti nan leve charj pi lwen pase kapasite rated li yo, ki ta kapab lakòz domaj estriktirèl oswa echèk.
2) Ijans Stop (E-STOP) bouton
Fonksyon: Ofri yon metòd imedya ak san danje pou kanpe tout mouvman teknik nan ka ta gen yon ijans.
3) sistèm anti-kolizyon
Fonksyon: anpeche kolizyon ant teknik la ak estrikti ki tou pre, lòt trepye, oswa pèsonèl.
4) Limite switch
Fonksyon: sispann mouvman teknik la yon fwa li rive nan yon limit predefini, anpeche li nan deplase pi lwen pase seri a ki an sekirite operasyonèl.
5) Avètisman Alam (Son & Sistèm Limyè)
Fonksyon: alèt pèsonèl nan operasyon teknik la ak danje potansyèl, tankou mouvman teknik, leve chaj, oswa apwòch la nan limit maksimòm.
6) Sekirite seri & Kwòk
Fonksyon: asire chay la nan zen an teknik ak anpeche detachman aksidan pandan leve.

11. mòd kontwòl

1) mòd kontwòl kabin (kontwòl kabin operatè a)
Deskripsyon: Nan mòd sa a, operatè a teknik kontwole teknik la soti nan kabin yon chofè a ki monte sou teknik la. Kabinè a tipikman gen tout kontwòl ki nesesè pou operasyon teknik, ki gen ladan joysticks, bouton, switch, ak ekran siveyans.
2) mòd kontwòl pendant (kontwòl remote ak kab)
Deskripsyon: Nan mòd kontwòl pendant, se teknik la kontwole atravè yon estasyon kontwòl branche (pendant) ki konekte nan teknik la. Operatè a sèvi ak aparèy sa a pòtatif kontwole mouvman teknik la, tipikman pandan y ap kanpe sou tè a oswa ki pi pre teknik la.
3) Radyo mòd kontwòl remote
Deskripsyon: Nan radyo mòd kontwòl remote, se teknik la opere atravè yon radyo san fil frekans kontwòl remote. Sa pèmèt operatè a kontwole teknik ki soti nan yon distans siyifikatif, ofri pi gwo fleksibilite ak mobilite.
4) mòd kontwòl otomatik oswa semi-otomatik
Deskripsyon: Nan mòd kontwòl otomatik, teknik la opere ki baze sou pre-pwograme kòmandman oswa enstriksyon. Operatè a ka toujou sipèvize operasyon an, men mouvman teknik la yo lajman otomatik.
5) mòd kontwòl ibrid
Deskripsyon: Mòd kontwòl ibrid konbine karakteristik ki soti nan mòd yo kontwòl pi wo a, ofri plis fleksibilite ak opsyon kontwòl depann sou sitiyasyon an. Nan ka sa a, yon operatè ka chanje ant kontwòl manyèl (atravè pendant oswa kabin) ak operasyon otomatik (atravè pre-pwograme sistèm).

12.sketch



Prensipal teknik







1. Kapasite segondè leve
Benefis: konsepsyon an girder doub pèmèt pou yon pi wo kapasite leve konpare ak trepye sèl girder. Sa a se akòz ogmante fòs la estriktirèl nan de senti yo paralèl, ki ka sipòte plis pwa ak kenbe tèt ak pi gwo fòs.
Sèvi ak Ka: Ideyal pou leve charj lou, tankou resipyan anbake, machin gwo, ak materyèl konstriksyon, fè li apwopriye pou endistri ki mande mouvman an nan gwo, atik lou.
2. pi gwo estabilite ak rezistans
Benefis: konsepsyon an double-girder bay pi gwo estabilite estriktirèl ak distribisyon chaj, asire teknik la ka okipe charj gwo ak inegal san yo pa konpwomèt sekirite oswa pèfòmans.
Ka itilize: espesyalman enpòtan nan anviwònman kote se teknik la sibi charj segondè oswa ensiste anviwònman an (egzanp, sit konstriksyon deyò oswa pò).
3. lajè span ak rive
Benefis: Double trepye yo kapab kouvri yon span pi laj pase trepye yon sèl girder. De senti yo ka sipòte pi gwo larjer, sa ki pèmèt teknik la yo kouvri yon zòn travay pi laj ak okipe pi gwo oswa plis charj divès.
Sèvi ak Ka: Esansyèl nan zòn depo gwo, chantye, oswa pò kote teknik la bezwen yo kouvri espas lajè leve ak deplase gwo oswa ankonbran charj.
4. Mobilite Amelyore (baz wou)
Benefis: baz la wou pèmèt teknik la pou avanse pou pi lib nan yon tras defini oswa zòn travay, fè li trè versatile nan anviwònman ki mande pou transpò nan machandiz oswa materyèl sou yon gwo zòn.
Sèvi ak ka: pafè pou anviwònman deyò tankou pò, sit konstriksyon, ak yad endistriyèl, kote mobilite se kritik pou teknik la sèvi estasyon miltip oswa kote yo ye.
5. Opsyon kontwòl fleksib
Benefis: Double Girder wou Cranes Gantry yo tipikman ekipe ak mòd kontwòl divès kalite tankou kontwòl kabin, kontwòl pendant, ak kontwòl radyo remote, bay operatè fleksibilite nan ki jan yo jere mouvman teknik. Anplis de sa, sistèm kontwòl otomatik oswa semi-otomatik ka entegre.
Sèvi ak ka: Ideyal pou zòn kote operatè bezwen fleksibilite nan ki jan yo opere teknik la, tankou pwojè konstriksyon konplèks, pò veso manyen, ak lojistik depo.
6. Ogmante efikasite ak pwodiktivite
Benefis: Akòz estrikti gaya li yo, doub anlè wou Crane Crane a ka okipe pi lou charj pi vit epi san danje, sa ki lakòz fwa sik pi vit ak manyen materyèl pi efikas.
Ka Sèvi ak: Espesyalman benefisye nan gwo-volim operasyon kote vitès ak presizyon yo se kle, tankou enstalasyon pò kote resipyan bezwen yo dwe deplase avèk efikasite.
7. Karakteristik sekirite amelyore
Benefis: Double Girder wou Cranes tipikman vini ekipe ak karakteristik sekirite avanse, tankou sistèm pwoteksyon Surcharge, switch limit, alam avètisman, ak sistèm anti-kolizyon. Karakteristik sa yo ede anpeche aksidan epi asire operasyon san danje nan anviwònman difisil.
Sèvi ak ka: esansyèl nan anviwònman endistriyèl, pò, ak chantye, kote gwo, charj lou yo te deplase, e gen risk sekirite enpòtan.



1. pò ak veso manyen
Aplikasyon: Double Girder wou Cranes Gantry yo lajman itilize nan pò pou loading ak dechaje kontenè ki soti nan bato. Gwo kapasite leve yo ak kapasite yo span zòn lajè fè yo ideyal pou manyen veso, kote resipyan bezwen yo dwe deplase byen vit epi san danje ant bato, kamyon, ak zòn depo.
2. endistri konstriksyon
Aplikasyon: Nan konstriksyon, se yon doub girder wou gazye teknik souvan itilize pou leve materyèl bilding lou, tankou travès asye, blòk konkrè, ak ekipman lou. Kapasite li pou avanse pou pi atravè sit la konstriksyon pèmèt li sèvi plizyè zòn san yo pa bezwen repozisyon.
3. SHIPYARD AK INDUSTRY MARINE
Aplikasyon: Nan chantye, se yon doub anlè wou gazye teknik itilize pou travay leve lou, ki gen ladan k ap deplase seksyon bato, plak asye, ak lòt gwo ekipman maren. Li se ideyal pou rasanble oswa demonte bato, k ap deplase bato nan ak soti nan waf sèk, ak loading oswa dechaje kago maren.
4. Steel ak endistri manifakti lou
Aplikasyon: Double Girder wou Cranes Gantry yo esansyèl nan moulen asye, plant manifakti lou, ak lòt anviwònman endistriyèl kote gwo, matyè premyè lou oswa pwodwi fini bezwen yo dwe deplase. Yo itilize yo leve ak transpòte anwoulman asye, gwo machin, oswa lòt eleman lou.
5. Depo ak sant distribisyon
Aplikasyon: Nan depo ak sant distribisyon, se yon doub girder gantry teknik itilize pou efikasman k ap deplase palettes lou, machandiz endistriyèl, ak machin. Crane a ka byen vit chaje ak dechaje materyèl soti nan kamyon, transpò machandiz atravè depo a, epi mete yo nan depo.



1. Design ak Jeni
Objektif: Kreye yon konsepsyon detaye ak plan jeni pou teknik la ki baze sou bezwen yo espesifik ak kondisyon nan kliyan an oswa anviwònman an operasyonèl (egzanp, leve kapasite, span, mobilite, karakteristik sekirite).
2. akizisyon materyèl
Objektif: Jwenn materyèl ki nesesè pou konstriksyon teknik, asire yo satisfè estanda ki nesesè yo nan fòs, rezistans, ak sekirite.
3. Fabwikasyon nan konpozan
Objektif: fabrike ak fabrike eleman endividyèl yo nan teknik la ki baze sou espesifikasyon yo konsepsyon.
4. Asanble
Objektif: Rasanble konpozan teknik endividyèl yo nan yon inite konplè, fonksyonèl.
5. Tès ak kontwòl kalite
Objektif: Asire teknik la satisfè tout pèfòmans, sekirite, ak estanda operasyonèl anvan livrezon nan kliyan an.
6. Penti ak tretman sifas yo
Objektif: Aplike penti pwoteksyon nan teknik la yo anpeche korozyon ak amelyore rezistans, espesyalman pou itilize deyò.
7. Enspeksyon final ak preparasyon pou livrezon
Objektif: Asire ke teknik la satisfè tout espesifikasyon kliyan ak kondisyon regilasyon anvan anbake.
8. Enstalasyon ak komisyonin
Objektif: Enstale ak tès teknik la sou-sou sit asire li opere byen nan anviwònman final li yo.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout te rive 85%.
