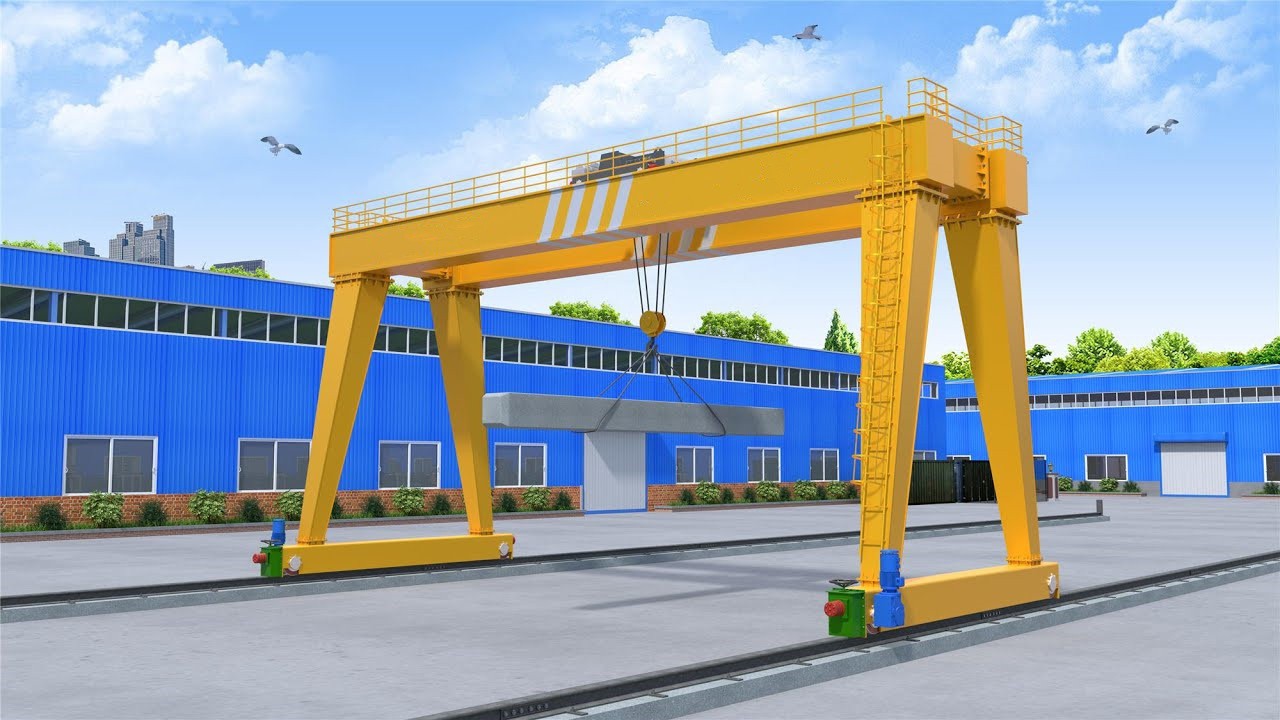

Multipurpose Gantry Crane



1.A Multipurpose Gantry Crane se yon moso versatile ak gaya nan ekipman leve souvan yo itilize nan divès endistri pou manyen chay lou. Ki fèt pou efikasite, fleksibilite, ak fyab, trepye sa yo lajman deplwaye nan chantye, depo, sit konstriksyon, ak anviwònman endistriyèl.

2.Multipurpose portique teknik la se yon zouti esansyèl nan operasyon endistriyèl, ofri adaptabilite, fyab, ak efikasite. Kapasite li nan jere yon pakèt chaj, konbine avèk sekirite avanse ak karakteristik kontwòl, fè li yon chwa ideyal pou biznis kap optimize pwosesis manyen materyèl yo. Kit pou konstriksyon, fabrikasyon, oswa lojistik, envesti nan yon teknik gantry multipurpose asire pwodiktivite amelyore ak sekirite nan aplikasyon divès kalite.

Kapasite chajman nominale: 50t

Max. Wotè leve: 30m

span: 70m

Garanti: 2 ane

Pwa (KG): 3500 kg

Kapasite:10-600t

Devwa travay:A5-A6

Rated Lifting Moment: 100kn

1.Main gwo bout bwa

1.Gwo bout bwa prensipal la nan yon teknik gantry multipurpose se yon eleman estriktirèl kritik ki jwe yon wòl santral nan fonksyonalite jeneral teknik la ak kapasite chaj-pote. Li se eleman orizontal ki span ant sipò teknik la (janm oswa kolòn) epi dirèkteman pote pwa chaj yo leve.

Yon gwo bout bwa prensipal teknik gantry multipurpose se tipikman konstwi soti nan asye wo-fòs, ki bay frigidité ki nesesè yo ak fòs sipòte chaj lou. Li ka yon sèl girder oswa doub girder konsepsyon, tou depann de kapasite teknik la ak aplikasyon. Gwo bout bwa a ka gen pwofil diferan, tankou bwat-kalite, I-gwo bout bwa, oswa bastengal, tou depann de kondisyon yo estriktirèl. Bwat travès yo komen pou aplikasyon lou, bay ekselan rapò fòs-a-pwa ak diminye defleksyon anba chaj.

Yon konsepsyon gwo bout bwa prensipal teknik portik gen ladan karakteristik pou minimize defleksyon (kobe) anba chaj, ki esansyèl pou kenbe estabilite teknik la epi asire operasyon an sekirite. Devyasyon twòp ka mennen nan pwoblèm operasyonèl ak danje sekirite potansyèl. Nan kèk desen, gwo bout bwa prensipal la ka ranfòse ak materyèl adisyonèl oswa eleman estriktirèl amelyore kapasite chaj-pote li yo ak diminye risk pou yo echèk anba chay lou.

4.Yon gwo bout bwa prensipal teknik gantry se zo rèl do yon teknik gantry multipurpose, bay fòs ak estabilite ki nesesè pou jere chay lou avèk efikasite epi san danje. Konsepsyon li yo ak konstriksyon yo enpòtan anpil pou pèfòmans jeneral teknik la, epi yo bay anpil atansyon faktè tankou distribisyon chaj, jesyon estrès, ak entegrasyon ak lòt konpozan teknik. Customizable ak gaya, gwo bout bwa prensipal la asire ke teknik la ka satisfè bezwen divès kalite endistri yo, soti nan konstriksyon nan fabrikasyon ak pi lwen.

Sistèm leve

1.Sistèm leve yon teknik gantry multipurpose se kè fonksyonalite li yo, ki pèmèt manyen san danje epi efikas nan chaj lou atravè divès anviwònman endistriyèl. Sistèm sa a englobe plizyè konpozan interconnected ki fèt pou travay san pwoblèm ansanm pou leve, transpòte, ak pozisyon chay ak presizyon ak fyab. Anba la a se yon BECA konplè sou sistèm nan leve nan yon teknik portik multi.

2.Apèsi sou sistèm nan leve

Sistèm nan leve responsab pou mouvman an vètikal ak orizontal nan chaj. Li gen ladan anvwaye a, chariot, kwòk, kòd fil oswa câbles, sistèm kontwòl, ak mekanis sekirite. Se sistèm sa a Enjenieri pou okipe yon pakèt chaj, asire operasyon lis, pwezante egzak, ak aderans ak estanda sekirite.

3.Key konpozan nan sistèm nan leve

a. Leve

Fonksyon: anvwaye a se aparèy leve prensipal ki ogmante ak bese chay la.

Kalite:

Leve elektrik: Sèvi ak motè elektrik pou kontwòl lis ak egzak, ideyal pou anviwònman ki gen sous pouvwa serye.

Chain Hoists: Prezante yon mekanis chèn-kondwi, ki ofri durability ak gwo kapasite chaj.

Wire Hoists: Anplwaye kòd fil pou leve, bay fleksibilite ak fòs pou aplikasyon pou divès kalite.

Kapasite: Leve yo chwazi ki baze sou kapasite chaj teknik la, tipikman sòti nan kèk tòn a plizyè santèn tòn.

b. Trolley

Fonksyon: Trolley la deplase anvwaye a orizontal sou gwo bout bwa prensipal la, sa ki pèmèt transpòte chaj atravè span teknik la.

Eleman:

Asanble wou: Asire mouvman lis sou ray prensipal la.

Sistèm kondwi: Powered by motè elektrik oswa kontwòl manyèl pou deplase Trolley la ak presizyon.

Sistèm frenaj: Asire kanpe ak kenbe Trolley la an sekirite.

Karakteristik: Souvan ekipe ak switch limit pou anpeche Trolley la depase ranje gwo bout bwa a.

4.Sistèm leve yon teknik gantry multipurpose se yon pati sofistike ak entegral nan konsepsyon jeneral li yo, ki pèmèt manyen efikas, san danje epi egzak chaj lou atravè yon varyete aplikasyon endistriyèl. Lè w entegre eleman solid tankou anvwaye, chariot, sistèm kontwòl, ak mekanis sekirite, sistèm leve a asire ke teknik la ka fè travay li yo seryezman ak efektivman. Antretyen regilye, opsyon personnalisation, ak avansman nan teknoloji plis amelyore pèfòmans ak adaptabilite sistèm leve a, fè trepye gantry multipurpose zouti endispansab nan operasyon endistriyèl modèn.



Fen gwo bout bwa

Gwo bout bwa a (ke yo rele tou cha a oswa kamyon fen) nan yon teknik gantry multipurpose se yon eleman esansyèl estriktirèl ki sipòte gwo bout bwa prensipal teknik la epi ki pèmèt tout teknik la deplase sou chemen li deziyen. Gwo bout bwa a jwe yon wòl enpòtan anpil nan asire estabilite, mobilite, ak fonksyonalite jeneral teknik portique a.

Apèsi ak fonksyonalite

Se gwo bout bwa nan fen pozisyone nan tou de bout gwo bout bwa prensipal la, konekte estrikti sipò teknik la (janm oswa kolòn) ak fasilite mouvman an orizontal nan teknik la sou tren li yo oswa ray. Li sipòte pwa gwo bout bwa prensipal la, sistèm leve a, ak chaj la, distribye fòs sa yo respire atravè wou yo oswa ray yo.

Konpozan kle

a. Estrikti

Konsepsyon:Se gwo bout bwa a tipikman konstwi soti nan asye wo-fòs oswa lòt materyèl dirab kenbe tèt ak fòs yo enpòtan egzèse pa chaj teknik la ak mouvman.

Fòm:Li souvan gen yon estrikti bwat-tankou oswa I-gwo bout bwa, bay frigidité ki nesesè yo ak fòs okipe tou de chay yo estatik ak dinamik.

Longè:Longè gwo bout bwa a detèmine pa lajè teknik portik la ak espas pye sipò oswa kolòn yo.

b. Wou ak aks

Wou:Se gwo bout bwa nan fen ekipe ak wou ki kouri sou ray yo oswa tren yo, ki pèmèt teknik la deplase orizontal. Wou sa yo anjeneral fèt ak asye fè tèt di oswa lòt materyèl ki reziste.

Aks:Wou yo monte sou aks, ki konekte ak gwo bout bwa a. Aks yo dwe jisteman aliyen pou asire mouvman lis epi minimize mete.

4.Fè gwo bout bwa a nan yon teknik gantry multipurpose se yon eleman vital ki asire estabilite, mobilite, ak sekirite nan teknik la pandan operasyon an. Konsepsyon solid li yo, aliyman egzak, ak entegrasyon ak kondwi teknik la ak sistèm sekirite yo enpòtan anpil pou mouvman an efikas ak pwezante chaj lou. Avèk opsyon pou personnalisation ak modilarite, gwo bout bwa a ka adapte pou kostim nan yon pakèt aplikasyon endistriyèl, fè li yon pati esansyèl nan pèfòmans jeneral teknik portique a ak fyab.

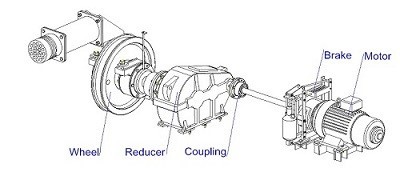

Mekanis vwayaj teknik

Mekanis vwayaj yon teknik gantry multipurpose se yon sistèm enpòtan ki pèmèt teknik la deplase orizontal sou chemen li deziyen, sa ki pèmèt li transpòte chay avèk efikasite atravè diferan zòn nan yon chan travay. Mekanis sa a responsab pou mouvman kontwole teknik la sou ray oswa tren li yo, pou asire operasyon lis, egzak ak san danje.

Apèsi ak fonksyonalite

Mekanis vwayaj teknik la fasilite mouvman orizontal tout estrikti teknik la, ki gen ladan gwo bout bwa prensipal la, travès fen, sistèm leve, ak chaj la. Li pèmèt teknik la vwayaje sou pist oswa tras li yo, ki ka swa ray nivo tè oswa travès ki wo, tou depann de konsepsyon teknik ak aplikasyon an.

Konpozan kle

a. Vwayaje motè

Fonksyon:Bay fòs kondwi ki nesesè pou deplase teknik la sou ray yo.

Kalite:

Motè elektrik:Kalite ki pi komen, ki ofri kontwòl egzak ak opsyon vitès varyab. Motè sa yo ka AC oswa DC, tou depann de konsepsyon teknik espesifik la.

Motè idwolik:Itilize nan aplikasyon espesyalize ki mande gwo koupl oswa kote pouvwa elektrik pa ideyal.

Pouvwa Rating:Chwazi ki baze sou gwosè a ak kapasite chaj nan teknik la, asire bon jan pouvwa pou akselerasyon lis, ralantisman, ak mouvman soutni.

b. Bwat yo

Fonksyon:Konvèti wotasyon an gwo vitès nan motè a nan vitès ki pi ba a, pi wo koupl ki nesesè pou kondwi wou yo teknik.

Konsepsyon:Tipikman konsiste de yon seri angrenaj ki diminye vitès wotasyon motè a pandan y ap ogmante koupl. Rapò Kovèti pou yo chwazi matche ak vitès vwayaj la vle ak kondisyon chaj.

Dirab:Bwat yo fèt pou okipe chay lou epi bay pèfòmans serye sou peryòd pwolonje, ak antretyen minim.

4.Mekanis vwayaje nan yon teknik gantry multipurpose se yon sistèm sofistike ak esansyèl ki pèmèt teknik la pou avanse pou pi efikas ak san danje atravè chemen deziyen li yo. Ki gen ladann motè, bwat, wou, aks, sistèm frenaj, ak mekanis kontwòl, li asire ke teknik la ka transpòte chay lou ak presizyon ak fyab. Avèk opsyon pou personnalisation, kontwòl vitès varyab, ak karakteristik sekirite avanse, mekanis vwayaj la fèt pou satisfè bezwen divès kalite aplikasyon endistriyèl, asire ke teknik la opere san pwoblèm ak efektivman nan nenpòt anviwònman. Antretyen regilye ak enspeksyon enpòtan anpil pou kenbe durability ak pèfòmans mekanis vwayaj la, fè li yon eleman enpòtan nan fonksyonalite jeneral teknik la.



Trolley vwayaje mekanis

1. Trolley vwayaje mekanis nan yon teknik anlè refere a aparèy la Trolley ki deplase orizontal sou gwo bout bwa prensipal la nan teknik pon an. Fonksyon prensipal li se pote sistèm leve teknik la epi deplase sou gwo bout bwa prensipal la nan seri a k ​​ap travay nan teknik pon an. Konsepsyon ak pèfòmans sistèm Trolley kouri dirèkteman afekte efikasite travay teknik la ak presizyon opere.

2. Sa ki annapre yo se eleman prensipal yo ak fonksyon mekanis vwayaje chariot la:

Trolley ankadreman

Ankadreman Trolley la se fondasyon debaz nan mekanis vwayaje Trolley la. Li anjeneral adopte yon estrikti asye wo-fòs epi li ka pote aparèy la leve ak chaj li yo. Ankadreman Trolley la anjeneral fèt kòm yon estrikti bwat-kalite, ki ka bay ase fòs ak diminye pwa. Se ankadreman an Trolley enstale pi wo a oswa anba gwo bout bwa prensipal la epi li konekte ak tras la nan gwo bout bwa prensipal la nan seri a wou.

Sistèm transmisyon

Kovèti pou sistèm transmisyon souvan itilize nan sistèm kouri Trolley. Li gen avantaj ki genyen nan efikasite segondè ak presizyon, epi li apwopriye pou operasyon an lis nan Trolley la anba chaj segondè. Kondwi chèn se yon lòt metòd transmisyon komen, espesyalman nan chariot ki mande pou konsepsyon kontra enfòmèl ant oswa distans transmisyon kout. Kondwi chèn se senp, dirab ak fasil pou kenbe.

Kab ak sistèm ekipman pou pouvwa

Sistèm kouri Trolley la anjeneral mache ak busbars. Se busbar la mete sou gwo bout bwa prensipal la pou asire ke Trolley la ka kontinyèlman resevwa pouvwa pandan tout pwosesis operasyon an. Sou kèk trepye, sistèm operasyon Trolley la ka itilize yon tanbou kab pou pouvwa li, espesyalman nan sitiyasyon kote distans ki long yo bezwen deplase oswa operasyon souvan yo mande yo. Sistèm tanbou kab la ka otomatikman retrase epi lage kab la pou anpeche kab la trennen sou tè a oswa vin anmele.

3.Rezime

Trolley vwayaje mekanis nan teknik pon an se youn nan pati ki pi enpòtan nan teknik la, responsab pou mouvman an nan ekipman leve ak objè lou. Atravè kontwòl egzak ak operasyon ki estab, sistèm operasyon chariot la pèmèt teknik pon an pou konplete avèk efikasite plizyè travay leve epi asire sekirite ak fyab nan pwosesis operasyon an antye.

6.Crane wou

La Trolley vwayaje mekanis nan yon teknik gantry multipurpose se yon sistèm kle ki pèmèt Trolley la, ki loje mekanis an leve, pou avanse pou pi orizontal sou gwo bout bwa prensipal la nan teknik la. Mouvman sa a enpòtan anpil pou pwezante anvwaye a dirèkteman anlè chaj la, sa ki pèmèt egzak leve, bese, ak demenajman nan materyèl yo. Mekanis pou vwayaje chariot la dwe gaya, egzak ak efikas pou asire bon operasyon teknik la.

2.Overview ak Fonksyonalite

Trolley la vwayaje mekanis pèmèt Trolley la travèse longè gwo bout bwa prensipal la, bay teknik la yon ranje lajè operasyonèl. Mekanis sa a asire ke anvwaye a ka byen pozisyone sou chaj la, sa ki pèmèt pou operasyon egzak leve. Li tipikman konsiste de yon sistèm kondwi motè, wou, aks, ak sistèm kontwòl ki travay ansanm pou deplase Trolley la san pwoblèm ak san danje.

3.Customization ak adaptabilite

Pèsonalizasyon:Mekanis vwayaje chariot la ka Customized pou satisfè egzijans operasyonèl espesifik, ki gen ladan diferan kalite motè, opsyon kontwòl vitès, ak karakteristik sekirite.

Adaptabilite:Mekanis la ka adapte pou divès anviwònman, ki gen ladan anviwònman deyò, danjere oswa segondè-presizyon, asire pèfòmans optimal nan diferan aplikasyon endistriyèl.

4.Konklizyon

Mekanis pou vwayaje chariot yon teknik portique multi-purpose esansyèl pou mouvman egzak orizontal anvwaye a ak chaj sou gwo bout bwa prensipal la. Li konbine motè, bwat, wou, aks, ak sistèm kontwòl pou asire operasyon lis, efikas ak san danje. Avèk opsyon pou personnalisation ak adaptabilite, mekanis sa a fèt pou satisfè bezwen divès kalite aplikasyon endistriyèl. Antretyen regilye ak enspeksyon yo enpòtan anpil pou kenbe durability ak pèfòmans mekanis vwayaje chariot la, fè li yon eleman enpòtan nan fonksyonalite jeneral teknik la.



7.Crane zen

Kwòk teknik la se youn nan eleman ki pi enpòtan nan yon teknik gantry multipurpose, ki responsab pou konekte dirèkteman mekanis leve teknik la ak chaj la. Kwòk la dwe fò, dirab, ak serye, paske li pote pwa chaj la epi asire operasyon leve san danje epi efikas. Konsepsyon ak materyèl zen teknik la enpòtan anpil pou asire sekirite ak pèfòmans nan divès aplikasyon endistriyèl.

Apèsi ak fonksyonalite

Kwòk teknik la se eleman ki tache ak fistibal, chenn, oswa lòt aparèy gréement, sa ki pèmèt teknik la leve epi deplase chaj. Li se tipikman tache ak mekanis la anvwaye oswa Trolley epi li dwe kenbe tèt ak estrès enpòtan ak souch pandan operasyon an. Konsepsyon zen an gen ladan karakteristik ki asire li byen kenbe chay la, minimize risk pou yo glisman, epi li ka fasilman tache ak detache nan chaj.

Karakteristik kle

a. Materyèl ak konstriksyon

Asye ki gen gwo fòs:Pifò kwòk teknik yo te fè soti nan asye alyaj wo-fòs oswa asye kabòn fòje, bay durability ki nesesè yo ak kapasite chaj-pote.

Tretman chalè:Kwòk yo sibi pwosesis tretman chalè tankou trempe ak tanperaman pou amelyore fòs yo, severite, ak rezistans mete.

Konstriksyon fòje:Fòje zen an asire yon estrikti grenn inifòm epi elimine pwen fèb yo, fè zen an pi solid ak serye.

4.Customization ak adaptabilite

Kwòk Custom:Pou aplikasyon espesyalize, kwòk koutim yo ka fèt pou satisfè kondisyon espesifik, tankou leve chaj ki pa nòmal oswa ki pa estanda.

Kouch ak Fini:Kwòk yo ka kouvwi ak materyèl korozyon ki reziste pou itilize nan anviwònman piman bouk, tankou endistri maren oswa chimik.

Kwòk espesyal:Kwòk yo ka adapte ak karakteristik inik tankou pivotaj chaj, oswa entegre ak leve kranpon pou travay espesifik.



5.Konklizyon

Kwòk teknik la se yon eleman esansyèl nan yon teknik gantry multipurpose, ki fèt pou byen kenbe ak leve chay nan divès aplikasyon endistriyèl. Te fè soti nan materyèl ki gen gwo fòs ak ekipe ak karakteristik sekirite tankou lotch ak endikatè chaj, zen an asire operasyon leve san danje epi efikas. Enspeksyon regilye ak antretyen yo enpòtan anpil pou anpeche mete, deformation, ak lòt pwoblèm ki ta ka konpwomèt pèfòmans zen an. Avèk opsyon pou personnalisation ak adaptabilite, zen teknik la ka pwepare pou satisfè bezwen espesifik operasyonèl, fè li yon zouti versatile ak serye nan divès endistri yo.



8.Motè

1.Motè a se yon eleman enpòtan nan yon teknik gantry multipurpose, ki bay pouvwa ki nesesè pou fè plizyè operasyon teknik, ki gen ladan leve, bese, ak deplase chaj orizontal. Pèfòmans motè a, efikasite, ak fyab dirèkteman afekte fonksyonalite jeneral teknik la ak sekirite. Li esansyèl pou chwazi kalite motè apwopriye ak espesifikasyon ki baze sou aplikasyon teknik la ak kondisyon operasyonèl yo.

2.Overview ak Fonksyonalite

Motè a nan yon teknik gantry multipurpose responsab pou konvèti enèji elektrik nan enèji mekanik, sa ki pèmèt teknik la leve ak transpòte chay. Tou depan de konsepsyon teknik la, ka gen plizyè motè ki enplike nan diferan travay, tankou leve chay la, deplase chariot la, ak kondwi teknik la sou tren li yo. Motè sa yo dwe solid ak efikas pou okipe demann operasyon endistriyèl yo.

3.Key Karakteristik

a. Kalite motè yo

Motè AC (kouran altènatif):

Motè endiksyon: Souvan yo itilize nan trepye portique akòz durability yo, antretyen ki ba, ak kapasite yo okipe chaj segondè. Yo opere sou estanda AC pouvwa epi yo disponib nan divès kalite evalyasyon pouvwa.

Motè Synchrone: Ofri kontwòl vitès presi epi yo itilize nan aplikasyon ki mande pou pwezante egzat, tankou nan trepye otomatik.

DC motè (kouran dirèk):

Seri blesi motè: Li te ye pou gwo koupl kòmanse yo, ki fè yo apwopriye pou aplikasyon pou leve.

Shunt Wound Motors: Bay kontwòl vitès konsistan nan kondisyon chaj varye, ideyal pou operasyon lis nan manyen materyèl.

4.Sistèm kontwòl

a. Kontwòl manyèl

Fonksyon: Pèmèt operatè a manyèlman kontwole vitès motè a, direksyon, ak frenaj. Tipikman aplike lè l sèvi avèk joysticks, levye, oswa panno kontwòl.

Aplikasyon:Apwopriye pou aplikasyon pou kote ki gen opinyon operatè egzak pou leve ak pwezante chaj.

b. Kontwòl Otomatik

Fonksyon:Pèmèt teknik la fè mouvman predefini ak operasyon otomatikman. Sistèm sa yo itilize detèktè ak contrôleur lojik pwogramasyon (PLC) pou kontwole operasyon motè ak entèvansyon imen minim.

Aplikasyon:Ideyal pou travay repetitif ak operasyon ki mande gwo presizyon ak konsistans.

5.Motè a se yon eleman enpòtan nan yon teknik gantry multipurpose, ki responsab pou bay pouvwa ki nesesè pou leve, deplase, ak pozisyon chaj. Kit itilize AC, DC, oswa VFD motè, chwazi bon kalite motè ak espesifikasyon esansyèl pou asire pèfòmans, efikasite ak sekirite teknik la. Bon antretyen ak enspeksyon regilye motè a enpòtan anpil pou kenbe fyab li ak anpeche dezòd operasyon. Avèk karakteristik sekirite apwopriye ak sistèm kontwòl, motè a ka pwepare pou satisfè bezwen espesifik divès aplikasyon endistriyèl, fè li yon pati versatile ak endispansab nan sistèm teknik portique.

.



9.Son ak limyè sistèm alam & limit switch

Sistèm alam son ak limyè ak switch limit yo se eleman sekirite esansyèl nan yon teknik gantry multipurpose, ki fèt pou amelyore sekirite operasyonèl ak anpeche aksidan. Sistèm sa yo bay avètisman son ak vizyèl bay operatè yo ak pèsonèl ki tou pre yo, epi yo asire ke teknik la opere nan limit li deziyen, pwoteje tou de ekipman an ak chaj la kont domaj.

Sistèm alam son ak limyè

Apèsi ak fonksyonalite

Sistèm alam son ak limyè a se yon karakteristik sekirite kritik ki alèt operatè yo ak lòt pèsonèl yo sou danje potansyèl pandan operasyon teknik. Sistèm sa a anjeneral aktive pandan mouvman teknik espesifik, tankou leve, bese, oswa Trolley ak vwayaj teknik, pou avèti mouvman teknik la epi anpeche kolizyon oswa lòt aksidan. Konbinezon alam son ak siyal vizyèl asire ke avètisman yo remake, menm nan anviwònman ki fè bwi oswa vizyèlman okipe.

Konpozan kle

a. Alam ki tande (son alam)

Kalite: Alam komen yo genyen ladan yo sirèn, buzzer, ak kòn. Aparèy sa yo emèt yon son byen fò pou avèti pèsonèl yo sou mouvman teknik oswa danje potansyèl yo.

b.Visual Alams (Limyè Alam)

Kalite: Alam vizyèl tipikman konpoze de limyè flache, limyè strobe, oswa limyè beacon ki emèt siyal klere, aparan lè yo aktive.

c. Sistèm entegre

Konbine Son ak Limyè Alam: Anpil trepye itilize yon konbinezon de son ak alam limyè pou bay yon sistèm avètisman pi konplè. Apwòch doub alèt sa a ogmante chans pou yo remake avètisman yo epi yo aji sou yo san pèdi tan.

Limit switch

Apèsi ak fonksyonalite

Limit switch yo se aparèy sekirite enpòtan yo itilize pou kontwole mouvman teknik la ak konpozan li yo, pou asire ke operasyon yo fèmen nan limit ki an sekirite ak predefini. Switch sa yo anjeneral enstale nan pwen kritik sou teknik la, tankou pwent yo nan chemen vwayaj pou Trolley la, anvwaye, ak teknik tèt li. Lè yo rive nan yon limit, switch la otomatikman sispann oswa limite plis mouvman, anpeche kolizyon, twòp vwayaj, ak lòt sitiyasyon danjere.

Aplikasyon

Kontwòl anvwaye:Anpeche anvwaye a leve oswa bese pi lwen pase limit ki an sekirite, evite kolizyon potansyèl ak estrikti teknik la oswa gout chaj.

Kontwòl vwayaj chariot:Asire Trolley la pa deplase pi lwen pase pwent gwo bout bwa prensipal teknik la, anpeche deraye oswa domaj estriktirèl.

Kontwòl vwayaj teknik:Sispann teknik la deplase pi lwen pase tren li yo deziyen, evite kolizyon ak obstak oswa lòt trepye nan anviwònman milti-tekpye.

Konklizyon

4.Lasound ak limyè sistèm alam ak switch limit yo se karakteristik sekirite esansyèl nan yon teknik gantry multipurpose, bay alèt vital ak kontwole mouvman teknik la pou anpeche aksidan. Son ak limyè alam asire ke operatè yo ak pèsonèl ki tou pre yo okouran de operasyon teknik ak danje potansyèl yo, pandan y ap switch limit pwoteje kont kondisyon twòp vwayaj ak surcharge. Antretyen regilye ak tès sistèm sa yo enpòtan anpil pou asire yo fè efikasite ak fyab nan divès anviwònman endistriyèl.

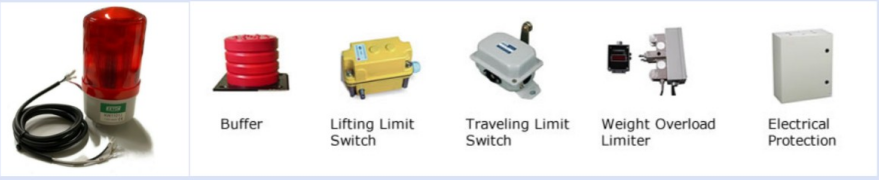

Aparèy 10.Safety

Aparèy pwoteksyon Surcharge

Fonksyon: Anpeche teknik la kontinye opere lè li depase chaj nominal li yo, kidonk evite echèk mekanik ak aksidan sekirite.

Prensip travay: Aparèy la kontwole chaj teknik la atravè detèktè. Lè li detekte ke chaj la depase limit sekirite a, sistèm nan pral sonnen yon alam epi otomatikman koupe kous la leve nan teknik la, fè li pa kapab kontinye leve objè lou.

Fòm komen: pwoteksyon surcharge mekanik, pwoteksyon surcharge elektwonik (tankou limiteur koupl).

Limit switch

Fonksyon: Itilize limite pozisyon ekstrèm mouvman teknik la pou anpeche gwo bout bwa prensipal la, Trolley oswa zen depase seri predetèmine pou evite kolizyon ak domaj.

Aplikasyon: limit leve, limit vwayaj, limit wotasyon, elatriye.

Kalite: switch limit mekanik, switch limit fotoelektrik, switch limit mayetik, elatriye.

Son ak limyè sistèm alam

Fonksyon: Lè yo emèt siyal son ak limyè, operatè a ak pèsonèl ki antoure yo raple estati fonksyònman teknik la, espesyalman nan kondisyon danjere oswa nòmal.

Aplikasyon: Demaraj teknik, avètisman surcharge, èd memwa lè limit deklanche, elatriye.

Aparèy pou kanpe ijans

Fonksyon: Nan yon ijans, operatè a ka byen vit koupe ekipman pou pouvwa teknik la atravè bouton ijans pou sispann tout operasyon yo imedyatman.

Kote: Anjeneral enstale nan yon kote ki aksesib nan sal operasyon an, kabinè kontwòl oswa teknik pou operasyon rapid nan yon ijans.

Aparèy windproof

Fonksyon: Yo itilize pou anpeche teknik la ranvèse oswa deraye akòz gwo van lè w ap travay deyò.

Konpozisyon: kranpon tren windproof, lank windproof, alam windproof, elatriye.

Tanpon

Fonksyon: Tanpon an enstale nan fen tras la pou anpeche Trolley teknik la oswa machin frape fen tras la nan ka ekstrèm epi redwi fòs enpak la.

Kalite: tanpon Spring, tanpon idwolik, elatriye.

11.Kontwòl Mòd

PLC sistèm kontwòl

Fonksyon: PLC (Programmable Logic Controller) se nwayo a nan sistèm kontwòl teknik pon an, ki responsab pou egzekite kòmandman operasyon yo, siveyans estati ekipman yo, ak reyalize kontwòl otomatik.

Karakteristik: Li gen avantaj ki genyen nan pwogram fleksib, repons rapid, segondè fyab, elatriye, epi li ka reyalize lojik kontwòl konplèks ak operasyon otomatik.

Aplikasyon: kontwòl vwayaj, kontwòl leve, kontwòl limit, elatriye nan machin gwo ak ti.

Sistèm kontwòl konvèsyon frekans

Fonksyon: Lè w ajiste frekans motè a, teknik la ka kòmanse san pwoblèm, vitès la ka ajiste avèk presizyon, epi operasyon ekonomize enèji ka reyalize.

Avantaj: Diminye enpak aktyèl la kòmanse, amelyore presizyon operasyon an, pwolonje lavi mekanik la, epi ekonomize enèji.

Aplikasyon: kontwòl vwayaj nan machin gwo ak ti, leve kontwòl vitès.

Sistèm kontwòl remote

Fonksyon: Pèmèt operatè a kontwole operasyon an nan teknik la atravè yon kontwòl remote san fil nan yon pozisyon ki an sekirite lwen teknik la.

Avantaj: Amelyore sekirite ak fleksibilite nan operasyon, espesyalman nan anviwònman travay konplèks oswa danjere.

Aplikasyon: Remote kontwòl teknik la kòmanse, sispann, vwayaje, leve ak lòt operasyon yo.

Sistèm HMI (Human Machine Interface).

Fonksyon: Sistèm HMI a bay yon koòdone zanmitay moun-machin, kote operatè a ka dirèkteman kontwole ak opere divès fonksyon teknik la atravè yon ekran manyen oswa panèl kontwòl.

Karakteristik: Koòdone operasyon entwisyon, siveyans an tan reyèl ak fonksyon dyagnostik, ekspozisyon alam ak anrejistreman done.

Aplikasyon: Montre estati fonksyònman, kondisyon chaj, enfòmasyon fay, elatriye teknik la.

Sistèm Siveyans ak Jesyon Done

Fonksyon: Yo itilize pou kontwole done fonksyònman teknik la (tankou chaj, vitès, pozisyon, elatriye) an tan reyèl, epi anrejistre epi analize done yo.

Avantaj: Amelyore efikasite operasyon, antretyen prevantif, ak optimize jesyon.

Aplikasyon: Siveyans Remote, dyagnostik fay, analiz done operasyon ak anrejistreman.



12.Sketch







1. Adaptasyon

a. Aplikasyon miltip

Fonksyonalite: Multipurpose portique trepye ka fè plizyè travay tankou leve, bese, ak deplase diferan kalite chaj, ki gen ladan atik lou ak ankonbran, atravè divès anviwònman endistriyèl.

Adaptabilite: Yo apwopriye pou yon pakèt aplikasyon, ki gen ladan fabrikasyon, konstriksyon, anbake, lojistik, ak depo.

2. Pri-efikasite

a. Envestisman Kapital Redwi

Solisyon Single Crane: Lè yo fè plizyè fonksyon, yon sèl teknik portik miltip ka ranplase plizyè trepye espesyalize oswa aparèy leve, sa ki diminye depans kapital jeneral sou ekipman yo.

Efikasite operasyonèl: adaptabilite nan trepye gantry multipurpose pèmèt pou itilizasyon efikas nan resous ak minimize bezwen an pou machin adisyonèl.

3. Enhanced Operasyon Efikasite

a. Ogmantasyon Pwodiktivite

Vitès ak presizyon: Multipurpose portique trepye yo fèt pou rapid ak egzak leve ak mouvman, ki amelyore pwodiktivite nan manyen materyèl ak diminye tan sik.

Diminye D': Kapasite yo pou okipe plizyè travay vle di mwens chanjman ant diferan kalite ekipman, diminye tan yo epi ogmante efikasite operasyon an jeneral.

4. Espas Efikasite

a. Itilizasyon espas optimize

Konsepsyon kontra enfòmèl ant: Multipurpose portique trepye souvan prezante desen kontra enfòmèl ant ki pèmèt yo opere efektivman nan espas ki fèmen oswa zòn ki limite, optimize itilizasyon espas etaj ki disponib.

Operasyon versatile: Kapasite yo pou okipe plizyè travay nan yon sèl kote diminye bezwen an plis espas pou diferan kalite ekipman.

5. Sekirite ak fyab

a. Karakteristik Sekirite Avanse

Aparèy Sekirite Entegrasyon: Trepye Gantry Multipurpose yo ekipe ak aparèy sekirite tankou pwoteksyon surcharge, switch limit, sistèm anti-kolizyon, ak fonksyon ijans pou asire operasyon an sekirite epi anpeche aksidan.





1.Heavy machin manyen

Itilizasyon: Leve ak deplase machin lou ak ekipman pandan enstalasyon, antretyen, oswa reparasyon.

2. Sit Konstriksyon

a. Asanble estriktirèl

Itilizasyon: Leve ak pwezante eleman estriktirèl, tankou travès, kolòn, ak bastengal, pandan konstriksyon bilding.

Benefis: Fasilite plasman egzak gwo konpozan ak amelyore efikasite konstriksyon.

3. Shipping ak lojistik

a. Manyen veso

Itilizasyon: Leve ak deplase veso anbakman ak kago nan pò, depo, ak sant distribisyon.

4. Aerospace ak defans

a. Antretyen Avyon

Itilizasyon: Leve ak pwezante konpozan avyon ak pati pandan antretyen ak reparasyon operasyon.

5. Enèji ak sèvis piblik

a. Antretyen Plant Power

Itilizasyon: Leve ak transpòte ekipman ak pati nan plant elektrik, tankou turbin ak dèlko.

6. Endistri otomobil

a. Asanble machin

Itilizasyon: Leve ak pwezante eleman otomobil ak asanble pandan pwodiksyon machin yo.

Benefis: Rasyonalize pwosesis asanble a ak amelyore efikasite pwodiksyon an.

b. Manyen Pati

Itilizasyon: Deplase ak òganize pati otomobil ak Pwodwi pou Telefòn nan enstalasyon fabrikasyon ak reparasyon.

Benefis: Amelyore òganizasyon ak efikasite nan manyen pati otomobil.

7. Rechèch ak Devlopman

a. Manyen ekipman laboratwa

Itilizasyon: Leve ak deplase ekipman laboratwa lou, tankou santrifujeur ak otoklav, nan enstalasyon rechèch.





1. Design ak Jeni

Jeni Detaye: Devlope desen jeni detaye ak espesifikasyon, ki gen ladan gwo bout bwa prensipal la, anvwaye, Trolley, fen cha, ak lòt konpozan.

Simulation ak Modèl: Sèvi ak konsepsyon asistans òdinatè (CAD) ak zouti simulation pou modèl pèfòmans teknik la ak optimize konsepsyon li yo.

2. Seleksyon materyèl

Espesifikasyon materyèl: Chwazi bon jan kalite materyèl ki satisfè kondisyon yo pou fòs, durability, ak rezistans chalè. Materyèl komen yo enkli asye wo-fòs, alyaj, ak kouch espesyalize.

Akizisyon: Sous materyèl ki soti nan founisè apwouve, asire yo satisfè estanda kalite ak sètifikasyon ki nesesè yo.

3. Konpozan Fabrication

Koupe ak fòm: Koupe ak fòm matyè premyè nan eleman ki nesesè yo, tankou travès, kolòn, ak parantèz. Sa a ka enplike pwosesis tankou koupe plasma, koupe lazè, ak machining.Welding ak Asanble: Weld eleman ansanm yo fòme eleman estriktirèl teknik la. Sa a gen ladan soude gwo bout bwa prensipal la, cha yo fen, ak lòt pati chaj-pote.

4. Asanble

Sou-Asanble: Rasanble eleman endividyèl yo, tankou sistèm anvwaye, Trolley, ak cha fin, nan sub-asanble. Sa a enplike pati Fitting ansanm ak asire bon aliyman.Main Asanble: Konbine sub-asanble yo konstwi estrikti nan teknik konplè. Sa a gen ladan aliye anvwaye a ak chariot sou gwo bout bwa prensipal la, atache cha yo fen, ak enstale sistèm kontwòl yo.

5. Entegrasyon sistèm yo

Sistèm elektrik: Enstale eleman elektrik, ki gen ladan motè, panno kontwòl, fil elektrik, ak detèktè. Asire ke sistèm elektrik teknik la byen entegre ak teste.

Sistèm kontwòl: Aplike ak konfigirasyon sistèm kontwòl, tankou kontwolè lojik pwogramasyon (PLC), kontwòl remote, ak aparèy sekirite. Verifye ke sistèm kontwòl yo fonksyone kòrèkteman epi yo kalibre.

6. Tès ak Asirans Kalite

Tès pre-operasyon: Fè tès pre-operasyon pou tcheke fonksyonalite teknik la, ki gen ladan tès chaj, tès operasyonèl nan mekanis leve ak vwayaje, ak chèk sistèm kontwòl.

Tès Sekirite: Verifye ke karakteristik sekirite yo, tankou switch limit, alam, ak arè ijans, ap travay kòrèkteman epi yo satisfè nòm sekirite yo.

Enspeksyon: Fè yon enspeksyon detaye sou estrikti teknik la ak konpozan pou asire konfòmite avèk espesifikasyon konsepsyon ak estanda kalite.

7. Final Ajisteman ak Kalibrasyon

Fine-Tuning: Fè nenpòt ajisteman ki nesesè yo optimize pèfòmans teknik la epi asire bon operasyon. Sa a ka gen ladan kalibrasyon detèktè, ajiste kontwòl, ak amann-akor sistèm nan leve.

Dokimantasyon: Prepare ak revize dokiman, ki gen ladan manyèl operasyon, gid antretyen, ak enstriksyon sekirite.

8. Livrezon ak Enstalasyon

Transpò: Fè aranjman pou transpò teknik la nan sit enstalasyon an, asire ke li okipe ak anbake san danje pou anpeche domaj.

Enstalasyon: Sipèvize enstalasyon teknik la nan etablisman kliyan an, ki gen ladan asanble, aliyman, ak koneksyon ak sous pouvwa ak sistèm kontwòl.

Fòmasyon: Bay fòmasyon pou operatè yo ak pèsonèl antretyen pou asire ke yo abitye ak operasyon teknik la ak pwosedi sekirite yo.

9. Komisyone ak Transmisyon

Komisyonin: Fè tès final komisyonin pou verifye ke teknik la opere kòrèkteman nan kondisyon mond reyèl la epi li satisfè espesifikasyon pèfòmans yo.

Transmisyon: Ofisyèlman remèt teknik la bay kliyan an, bay tout dokiman ki nesesè yo, ki gen ladan sètifika konfòmite, enfòmasyon sou garanti, ak orè antretyen.





Enspeksyon materyèl

Enspeksyon Kalite: Enspeksyon bon jan kalite strik fèt sou matyè premyè yo achte pou asire ke yo satisfè kondisyon konsepsyon ak estanda nasyonal yo.

Depo materyèl: Materyèl ki kalifye yo estoke dapre klasifikasyon pou anpeche korozyon oswa domaj.

Koupe ak fòme

Koupe Steel: Sèvi ak koupe plasma, koupe lazè oswa koupe flanm dife ak lòt teknoloji koupe asye a dapre gwosè a nan desen an konsepsyon.

Fòme Pwosesis: Fòme plak asye a nan koube, woule, soude ak lòt pwosesis pou fabrike gwo bout bwa prensipal la, gwo bout bwa ak lòt pati estriktirèl.

Soude

Soudi eleman: Pati asye koupe ak fòme yo soude nan estrikti prensipal yo tankou gwo bout bwa prensipal la, gwo bout bwa fen ak chariot. Pwosesis la soude bezwen estrikteman kontwole asire fòs estriktirèl la ak bon jan kalite soude.

Enspeksyon soude: Sèvi ak teknoloji tès ki pa destriktif (tankou tès ultrasons, tès radyografi) pou enspekte soude yo pou asire ke pa gen okenn fant oswa lòt domaj.

D'

Precision D': D' ak presizyon fèt sou konpozan kle teknik la, tankou wou yo, kote yo pote chèz, poulies, elatriye, pou asire yo jistès dimansyon ak bon kalite sifas.

Asanble tout machin lan

Asanble jeneral: Sou baz pre-asanble, se asanble jeneral teknik la te pote soti, ki gen ladan enstalasyon final la nan gwo bout bwa prensipal la, gwo bout bwa fen, mekanis leve, mekanis mache, elatriye.

Komisyone ak tès

Anba kondisyon dinamik, pèfòmans opere teknik la teste, ki gen ladan tès leve, mache, volan ak lòt fonksyon. Yo tcheke gwosè an jeneral nan teknik pon an reyini pou asire ke tout dimansyon satisfè kondisyon konsepsyon yo.

Flite ak tretman anti-korozyon

Tretman andigman retire rouye: retire rouye sou sifas teknik la, metòd komen yo enkli sablaj, marinated, elatriye. Jadendanfan flite: flite Jadendanfan anti-korozyon sou sifas trete a pou anpeche oksidasyon metal ak korozyon. Topcoat flite Koulè flite: Flite topcoat selon kondisyon kliyan oswa estanda endistri yo bay teknik la yon efè pwoteksyon ak dekoratif. Marking: Apre flite, make enfòmasyon idantifikasyon teknik la an akò ak espesifikasyon yo, tankou modèl, chaj rated, elatriye.

Faktori ak enstalasyon

Anbalaj ak transpò

Pwoteksyon anbalaj: Pwoteksyon pake eleman kle yo nan teknik la pou anpeche domaj pandan transpò. Aranjman transpò: Dapre gwosè ekipman ak kondisyon transpò, chwazi yon metòd transpò apwopriye pou transpòte teknik la sou sit kliyan an.

Akseptasyon ak livrezon

Akseptasyon kliyan

Akseptasyon sou plas: Kliyan an fè akseptasyon sou plas teknik la selon kondisyon kontra yo ak espesifikasyon teknik yo tcheke pèfòmans ak bon jan kalite ekipman an.

Redresman pwoblèm: Si yo jwenn nenpòt pwoblèm, manifakti a bezwen rektifye yo nan tan asire ke ekipman an konplètman satisfè kondisyon kliyan an. Livrezon ak itilizasyon fòmasyon Operasyon: Manifakti a anjeneral antrene operatè kliyan an pou asire ke yo ka opere teknik la kòrèkteman ak san danje.

Baj popilè: multipurpose portique teknik, Lachin multipurpose portique teknik fabricants, ke founisè, faktori
