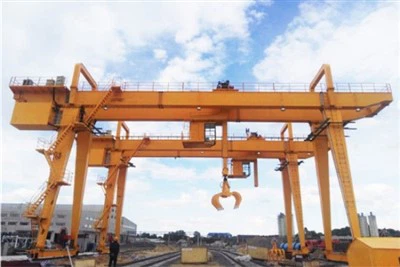

A-ankadreman tren monte Gantry Crane



Yon A-ankadreman tren monte Gantry Crane se yon kalite teknik Gantry ki kouri sou ray fiks ak karakteristik A ki gen fòm janm sipò pou distribisyon chaj ekselan ak estabilite estriktirèl. Sa yo trepye yo souvan itilize nan yad, pò, faktori, ak endistri manifakti lou pou long-span ak lou-devwa manyen materyèl.



A-ankadreman konsepsyon
Pye yo fòme yon "yon" fòm, bay ekselan estabilite ak rezistans van.
Tren monte
Vwayaje ansanm ray tè fiks, ideyal pou operasyon chemen repetitif ak egzak.
Lou leve
Tipikman sipòte charj soti nan 10 tòn jiska 500+ tòn, tou depann de konsepsyon.
Double girder oswa yon sèl girder
Disponib nan yon sèl oswa doub konfigirasyon girder ki baze sou kapasite ak span bezwen.
Trolley & gende sistèm
Ekipe ak motè Trolley pote yon fil elektrik kòd gende oswa aparèy leve koutim.

Konparezon: A-ankadreman RMG vs RTG

Patikilarite	A-ankadreman RMG	Rtg
Mobilite	Ray fiks (limite mouvman)	Kawotchou kawotchou (konplètman mobil)
Anpile wotè	6–8 resipyan	4–6 resipyan
Presizyon	Segondè (tren-gide)	Modere (ki baze sou kawotchou)
Sous enèji	Sitou elektrik	Dyezèl\/ibrid\/elektrik
Koute	Pi wo envestisman inisyal	Pi ba pri enfrastrikti
Otomatizasyon	Pi fasil otomatize	Mande pou plis teknoloji pou automatisation



Rated kapasite loading: 5 tòn, 10 tòn, 100 tòn, Customized, 16\/3.2 tòn, 20\/5 tòn, 32\/5 tòn, 50\/10 tòn

Max. Leve wotè: 40m, Customized

Span: 35m oswa demand kliyan yo

Garanti: 1 ane

Pwa (kg): 20000 kg

Eleman Nwayo: PLC, motè, pote, bwat, motè, veso presyon, Kovèti pou, ponp

Kontwòl fason: taksi, san fil kontwòl remote oswa Customized





1. Eleman estriktirèl
A-ankadreman janm yo

De janm enkline fòme yon "yon" fòm pou estabilite ranfòse

Tipikman konstwi soti nan asye wo-fòs (klas S355\/S460)

Enkòpore sistèm nechèl pou aksè antretyen

Main Girder (Bridge Beam)

Box-Girder Design ak soud ranfòse

Span chenn nan 30m a 50m (6-12 ranje veso)

Gen ladan pasaj antretyen ak balistrad

Fen cha

Ankadreman asye lojman wou yo tren

Gen ladan sistèm tanpon ak anti-kolizyon

Gen kèk desen ki prezante kranpon tren idwolik





2. Sistèm Mobilite
Rail kouri Kovèti pou

8-16 wou pou chak teknik (konfigirasyon doub-wou komen)

Wou asye flanged (Ø 600-800 mm)

Sofistike mekanis aliyman wou yo

Kondwi inite

AC frekans-kontwole motè (tipikman 30-60 kW chak)

Redukteur Kovèti pou planetè (rapò ~ 1: 200)

Echèk-ki an sekirite fren elektwomayetik

3. leve mekanis
Asanble trolley

Cross-Vitès Vitès: 50-70 M\/min

Doub-motè kondwi ak fidbak encoder

Anti-Say Sistèm Kontwòl

Sistèm monte

Doub-tanbou monte ak 8-12 kòd fil

Kapasite chaj: 40-100 tòn metrik

Vitès: 20-40 m\/min (plen chaj), 50 m\/min (vid)

Bese

Telescopic Design (20 '-45' kapasite)

Twistlock Mekanism (ISO Creole)

Si ou vle wotasyon epapiye (± 5 degre ajisteman)



4. Sistèm pouvwa
Koleksyon Pouvwa

Sistèm Bar Kondiktè (600V AC, 3- Faz)

Soulye prentan-chaje pèseptè

Altènatif: sistèm bobin kab (250m+ kapasite)

Kabinèt elektrik

Main pouvwa distribisyon panèl

Varyab frekans kondui (VFDs)

Sistèm kontwòl PLC (Siemens\/Allen-Bradley)



5. Sistèm kontwòl
Operatè kabin

Ergonomically ki fèt ak HVAC

Koulè tactile interfaces

Doub kontwòl manch (ISO modèl)

Konpozan automatisation

Sistèm pwezante lazè (± 5mm presizyon)

Kamera rekonesans veso

Anti-kolizyon rada (60m ranje)



.

6. Sistèm sekirite
Chaje siveyans

4- pwen chaj ki peze sistèm

Surcharge pwoteksyon koupe-off

Sistèm ijans yo

Sistèm frenaj redondants

Bouton ijans pouvwa-off (EPO)

Wind speed monitors (auto-shutdown >15m/s)

7. Sistèm Oksilyè
Ekleraj

Dirije projèkteur (IP65 rated)

Limyè avètisman strobe

Grese

Santralize grese otomatik

Sistèm sikilasyon lwil pou angrenaj

​

8. Konpozan si ou vle
Amelyorasyon automatisation

Estasyon kontwòl remote

Otomatik anpile lojisyèl

Ekipman sante siveyans detèktè

Atachman espesyalize

Materyèl esansyèl pwan

Bobin leve travès

Outrigger Stabilizers

Sa a konsepsyon modilè pèmèt pou personnalisation ki baze sou kondisyon espesifik operasyonèl, ak modèn A-ankadreman RMGs de pli zan pli enkòpore detèktè IoT pou antretyen prediksyon ak optimize enèji. Konstriksyon gaya tipikman delivre yon lavi sèvis nan 25+ ane ak antretyen apwopriye.

Eskise









Avantaj kle nan A-ankadreman RMGs

Estabilite siperyè & kapasite chaj

Konsepsyon A-ankadreman an bay eksepsyonèl frigidité estriktirèl, pèmèt:

Pi wo anpile wotè (tipikman 6-8 resipyan)

Pi gwo kapasite chaj (jiska 100+ tòn)

Pi bon pèfòmans nan kondisyon wo-van konpare ak RTGS

Manyen presizyon

Mouvman tren-gide asire:

± 10mm presizyon pozisyon

Minimal veso repi yo pandan operasyon yo

Aliyman pafè pou sistèm anpile otomatik

Efikasite enèji

Operasyon elektrik ki mache ak pil:

30-40% Lower Enèji Depans vs Diesel RTGS

Regenerative frenaj sistèm refè 15-20% nan enèji

Zewo emisyon nan pwen nan itilize

Lonjevite operasyonèl

Karakteristik konsepsyon ki pwolonje lavi sèvis:

25+ ane lifespan ak antretyen apwopriye

Minim mete sou sistèm tren vs kawotchou kawotchou

Kowozyon ki reziste penti pou anviwònman maren

Preparasyon automatisation

Ideyal pou aplikasyon pou pò entelijan:

Entegrasyon fasil ak sistèm operasyon tèminal

Konpatib ak rekonesans karaktè optik (OCR)

Sipòte siveyans aleka ak kontwòl

Amelyorasyon sekirite

Sistèm pwoteksyon bati-an:

Kranpon tren otomatik

Doub-redondants frenaj

Tanpon chòk-absòbe

1. Pò & Terminals Container

Loading\/dechaje ak anpile nan 20\/40- resipyan pye.

Layout tren fiks asire efikas koule veso ak òganizasyon lakou.

2. prefabrike lakou konkrè

Manyen gwo travès konkrè, segments pon, garnitur tinèl, ak dal.

Souvan yo itilize nan pwodiksyon segman gran wout, pon, ak métro.

3. Steel Mills & Fabrication Metal

Leve anwoulman asye, plak, billets, tiyo, ak ankadreman estriktirèl.

Pafè pou materyèl long ak lou.

4. chantye & fabwikasyon marin

K ap deplase modil bato, elis, motè, oswa konpozan Hull.

Ideyal pou asanble waf sèk oswa konstriksyon bato modilè.

5. Pouvwa & Pwojè Enèji

Transpòte pati turbine, transformateur, seksyon gwo kay won van, elatriye.

Itilize nan sit enèji nikleyè, tèmik, ak van.

6. Plant manifakti lou

Entegrasyon ak liy pwodiksyon otomatik pou transfè materyèl.

Itilize nan machin, avyon, ak asanble Railcar.

1. Design ak Jeni

Jeni detaye: Devlope desen detaye jeni ak espesifikasyon, ki gen ladan gwo bout bwa prensipal la, gende, Trolley, cha fen, ak lòt konpozan.

Simulation ak modèl: Sèvi ak òdinatè-Aided Design (CAD) ak zouti simulation modèl pèfòmans Crane a ak optimize konsepsyon li yo.

2. Seleksyon materyèl

Espesifikasyon materyèl: Chwazi materyèl-wo kalite ki satisfè kondisyon yo pou fòs, rezistans, ak rezistans chalè. Materyèl komen yo enkli asye wo-fòs, alyaj, ak penti espesyalize yo.

Akizisyon: Materyèl sous soti nan founisè ki apwouve yo, asire yo satisfè bon jan kalite ki nesesè yo ak estanda sètifikasyon.

3. Fabrication Component

Koupe ak mete: Koupe ak fòm matyè premyè nan eleman yo mande yo, tankou travès, kolòn, ak parantèz. Sa a ka enplike pwosesis tankou koupe plasma, koupe lazè, ak machining.welding ak asanble: konpozan soude ansanm yo fòme eleman estriktirèl teknik la. Sa gen ladan soude gwo bout bwa prensipal la, cha fen, ak lòt pati chaj-pote.

4. Asanble

Sub-asanble: Rasanble konpozan endividyèl, tankou sistèm nan monte, Trolley, ak fen cha, nan sub-asanble. Sa a enplike nan pati Fitting ansanm ak asire bon aliyman.Main asanble: konbine sub-asanble yo konstwi estrikti a konplè teknik. Sa gen ladan monte gende a ak Trolley sou gwo bout bwa prensipal la, atache cha yo fen, ak enstale sistèm yo kontwòl.

5. Entegrasyon nan sistèm yo

Sistèm elektrik: Enstale konpozan elektrik, ki gen ladan motè, panno kontwòl, fil elektrik, ak detèktè. Asire ke sistèm elektrik teknik la yo byen entegre ak teste.

Sistèm kontwòl: Aplike ak konfigirasyon sistèm kontwòl, tankou contrôleur lojik pwogramasyon (PLCs), kontwòl remote, ak aparèy sekirite. Verifye ke sistèm kontwòl yo fonksyone kòrèkteman epi yo kalibre.

6. Tès ak asirans kalite

Tès pre-operasyonèl: Fè tès pre-operasyonèl yo tcheke fonctionnalités teknik la, ki gen ladan tès chaj, tès operasyonèl nan leve a ak mekanism vwayaje, ak chèk sistèm kontwòl.

Tès sekirite: Verifye ke karakteristik sekirite, tankou switch limit, alam, ak arè ijans, ap travay kòrèkteman epi satisfè estanda sekirite yo.

Enspeksyon: Fè yon enspeksyon detaye sou estrikti teknik la ak eleman yo asire konfòmite avèk espesifikasyon konsepsyon ak estanda kalite.

7. Ajisteman final ak kalibrasyon

Fine-akor: Fè nenpòt ki ajisteman ki nesesè yo optimize pèfòmans teknik la ak asire lis operasyon. Sa a ka gen ladan kalibrasyon detèktè, ajisteman kontwòl, ak amann-akor sistèm nan leve.

Dokimantasyon: Prepare ak revize dokiman, ki gen ladan manyèl operasyon, gid antretyen, ak enstriksyon sekirite.

8. livrezon ak enstalasyon

Transpò: Fè aranjman pou transpò nan teknik la nan sit la enstalasyon, asire ke li se okipe ak anbake san danje yo anpeche domaj.

Enstalasyon: sipèvize enstalasyon teknik la nan etablisman kliyan an, ki gen ladan asanble, aliyman, ak koneksyon sou sous pouvwa ak sistèm kontwòl.

Fòmasyon: Bay fòmasyon pou operatè yo ak pèsonèl antretyen yo asire yo abitye avèk operasyon Crane a ak pwosedi sekirite.

9. Komisyonin ak pasasyon

Komisyonin: Fè tès final komisyonin yo verifye ke teknik la opere kòrèkteman nan kondisyon reyèl mond lan ak satisfè espesifikasyon pèfòmans.

Pasaj: ofisyèlman men sou teknik la bay kliyan an, bay tout dokiman ki nesesè yo, ki gen ladan sètifika nan konfòmite, enfòmasyon garanti, ak orè antretyen.







Enspeksyon materyèl

Kalite enspeksyon: se enspeksyon bon jan kalite strik te pote soti sou achte matyè premyè yo asire yo ke yo satisfè kondisyon yo ki konsepsyon ak estanda nasyonal la.

Depo materyèl: Materyèl ki kalifye yo estoke dapre klasifikasyon pou anpeche korozyon oswa domaj.

Koupe ak fòme

Koupe asye: Sèvi ak koupe plasma, koupe lazè oswa koupe flanm dife ak lòt teknoloji yo koupe asye a dapre gwosè a nan desen an konsepsyon.

Fòme Processing: Fòme plak la asye nan koube, woule, soude ak lòt pwosesis yo fabrike gwo bout bwa prensipal la, fen gwo bout bwa ak lòt pati estriktirèl.

Akizasyon

Component soude: koupe a ak fòme pati asye yo soude nan estrikti prensipal yo tankou gwo bout bwa prensipal la, fen gwo bout bwa ak Trolley. Pwosesis la soude bezwen yo dwe entèdi kontwole asire fòs la estriktirèl ak bon jan kalite soude.

Enspeksyon Weld: Sèvi ak teknoloji tès ki pa destriktif (tankou tès ultrasons, tès radyografi) pou enspekte soud yo pou asire ke pa gen okenn fant oswa lòt domaj.

Machin

MACHINING PRECISION: se Precision MACHINING fèt sou eleman kle yo nan teknik la, tankou kouche wou, pote chèz, pouli, elatriye, asire presizyon dimansyon yo ak bon jan kalite sifas yo.

Asanble nan machin nan tout antye

Asanble Jeneral: Sou baz pre-asanble, se asanble an jeneral nan teknik la te pote soti, ki gen ladan enstalasyon final la nan gwo bout bwa prensipal la, fen gwo bout bwa, leve mekanis, mekanis mache, elatriye.

Komisyonin ak tès

Anba kondisyon dinamik, se pèfòmans nan fonksyone nan teknik la teste, ki gen ladan tès la nan leve, mache, volan ak lòt fonksyon. Se gwosè a an jeneral nan teknik la pon reyini tcheke asire ke tout dimansyon satisfè kondisyon yo ki konsepsyon.

Flite ak anti-korozyon tretman

Sifas Tretman Rouye Retire: Retire rouye sou sifas la nan teknik la, metòd komen gen ladan sandblasting, marinated, elatriye. Jadendanfan flite: espre anti-korozyon Jadendanfan sou sifas la trete yo anpeche oksidasyon metal ak korozyon. Topcoat flite koulè flite: espre topcoat dapre kondisyon kliyan oswa estanda endistri yo bay teknik la yon efè pwoteksyon ak dekoratif. Marking: Apre flite, make enfòmasyon idantifikasyon teknik la an akò ak espesifikasyon yo, tankou modèl, rated chaj, elatriye.

Faktori ak enstalasyon

Anbalaj ak transpò

Pwoteksyon anbalaj: Protectively pake eleman kle yo nan teknik la yo anpeche domaj pandan transpò. Aranjman transpò: Dapre gwosè ekipman ak kondisyon transpò, chwazi yon metòd transpò apwopriye pou transpòte teknik la nan sit kliyan an.

Akseptasyon ak livrezon

Akseptasyon Kliyan

Sou-sou sit akseptasyon: Kliyan an ap fè sou plas akseptasyon nan teknik la dapre kondisyon yo ki kontra ak espesifikasyon teknik yo tcheke pèfòmans lan ak bon jan kalite nan ekipman an.

Kèktif pou pwoblèm: Si yo jwenn nenpòt pwoblèm, manifakti a bezwen korije yo nan tan asire ke ekipman an konplètman satisfè kondisyon kliyan an. Livrezon epi sèvi ak fòmasyon operasyon: manifakti a anjeneral antrene operatè kliyan an asire yo ke yo ka opere teknik la kòrèkteman epi san danje.
