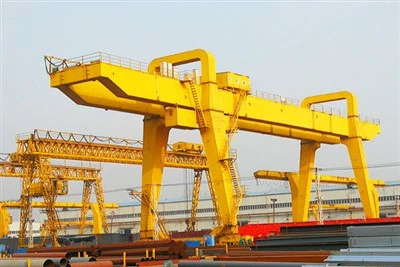

Single Girder ranfòse Gantry Crane



Yon sèl girder gantry teknik teknik se yon efikas, chwa ékonomi pou medyòm-chaj, aplikasyon pou lontan-span kote rediksyon pwa ak ekonomi pri yo se priyorite. Konsepsyon modilè li yo pèmèt personnalisation pou itilize andedan kay la\/deyò, fè li versatile atravè endistri yo.



Karakteristik kle yo
Lejè & pri-efikas

Konsepsyon an ranfòse diminye itilizasyon materyèl, bese depans fabrikasyon pandan y ap kenbe entegrite estriktirèl.

Ideyal pou aplikasyon pou kote kontrent bidjè yo se yon enkyetid.

Kapasite chaj modere

Tipikman manch 1-50 tòn, fè li apwopriye pou manyen materyèl jeneral, liy asanble, ak yad depo.

Span customizable & wotè

SPAN ranje: 5-35 mèt (kèk modèl jiska 60m).

Janm reglabl pou varye wotè k ap travay (jiska 40m nan kèk konfigirasyon).

Opsyon Mobilite

Rail-monte: pou operasyon fiks-chemen nan chantye oswa yad veso.

Kawotchou-fatige: Pou mouvman fleksib nan atelye oswa sit konstriksyon.

Modèl pòtab: asanble rapid\/demonte pou itilize tanporè.

Ice & Trolley System

Ekipe ak mak elektrik fil elektrik (CD\/MD kalite) oswa chèn chèn pou leve vètikal.

Moman oswa motè tramwe pou mouvman orizontal ansanm anlè a.

Rezistans ak rezistans move tan

Asye galvanised oswa pentire pou rezistans korozyon nan itilize deyò.

Gen kèk modèl konfòme yo avèk FEM, DIN, ak ISO estanda pou sekirite ak disponiblite.



Konparezon: Single girder ranfòse vs solid Web Gantry Cranes

Patikilarite	Ranfòse yon sèl girder	Single girder sit entènèt solid
Pwa	Pi lejè (louvri lasi)	Pi lou (solid asye)
Koute	Bese	Pi wo
Kapasite max	1–50 tòn	1–20 tòn
Span fleksibilite	Pi bon pou chvoch lontan	Limite a pi kout chvoch
Antretyen	Pi fasil aksè a konpozan	Plis estrikti ki fèmen



Rated kapasite loading: 5 tòn, 10 tòn, 100 tòn, Customized, 16\/3.2 tòn, 20\/5 tòn, 32\/5 tòn, 50\/10 tòn

Max. Leve wotè: 40m, Customized

Span: 35m oswa demand kliyan yo

Garanti: 1 ane

Pwa (kg): 50000 kg

Eleman Nwayo: PLC, motè, pote, bwat, motè, veso presyon, Kovèti pou, ponp

Kontwòl fason: taksi, san fil kontwòl remote oswa Customized



Yon sèl girder gantry teknik se yon kalite limyè-a-medyòm-devwa Gantry teknik ak yon jirder ranfòse-kalite, tipikman itilize pou aplikasyon pou deyò tankou sit konstriksyon, prefabrike yad, oswa ti faktori. Konsepsyon an ranfòse ofri rezistans van redwi ak pi lejè pwòp tèt ou-pwa pandan y ap kenbe fòs estriktirèl.



Konpozan prensipal & fonksyon yo
1. Ranfòse Girder (Single Girder)
Estrikti: yon lasi lejè (ranfòse) gwo bout bwa te fè soti nan ba asye soude.

Fonksyon: Sipòte gende a ak chaj pandan y ap diminye chaj van ak total pwa teknik.

Avantaj: Ideyal pou anviwònman deyò ak ekspoze van souvan.





2. Sipòte janm (janm gantry)
Design: De kolòn vètikal ki sipòte senti a ranfòse.

Fonksyon: Transfè chaj soti nan girder a nan tè a.

Variants: kapab yon-ankadreman, bwat-kalite, oswa ranfòse-kalite depann sou chaj ak span.



3. fen cha \/ wou tè
Fonksyon: Pèmèt teknik la pou avanse pou pi longitudinal ansanm ray tè.

Gen ladan: motè kondwi, fren, ak wou vwayaj.

Opsyon pouvwa: kondwi elektrik oswa manyèl pouse-rale (pou trè limyè-devwa vèsyon).

4. anvwaye oswa mekanis Trolley
Anjeneral yon kòd fil elektrik gende oswa elektrik chèn gende, monte anba anlè a ranfòse.

Fonksyon: fè mouvman vètikal ak bò-a-kòt (kwa vwayaj) mouvman ansanm anyè la.

Trolley: Ka fiks oswa motè, tou depann de aplikasyon an.




5. Sistèm elektrik
Pwovizyon pou pouvwa atravè bobin kab, kab festoon, oswa sistèm chèn trennen.

Kontwòl panèl yo opere leve ak vwayaje.

Metòd kontwòl:

Kontwòl pendant

Kontwòl san fil remote



6. Crane Rails \/ Track
Mete sou tè a pou teknik la pou avanse pou pi longitudinal.

Te fè nan tras asye entegre nan konkrè oswa boulon sou planche a.

7. Aparèy sekirite
Limit switch (gende anwo\/pi ba, fen vwayaj)

Pwoteksyon Surcharge

Ijans sispann

Avètisman alam ak limyè

WindProof Ancrage (enpòtan pou itilize deyò)

.

Konpozan si ou vle
Kolòn wotè reglabl (pou wotè leve wotè)

Tanpon kawotchou oswa arè mekanik

Lapli kouvri oswa sunshades pou gende

Ancors anti-van oswa kranpon tren





Eskise







Rezistans van
Estrikti a ranfòse louvri diminye trennen van, fè li ideyal pou itilize deyò.
Design ki lejè
Konstriksyon ranfòse itilize mwens materyèl pandan w ap kenbe fòs, ki diminye fondasyon chaj ak pri enstalasyon.
Pri-efikas
Pi bon mache pase bwat bwat an tèm de materyèl, fabwikasyon, ak transpò.
Fasil enstalasyon
Konpozan ki lejè yo pi fasil pou rasanble ak kraze sou plas.
Span customizable & wotè
Apwopriye pou divès kondisyon travay ak gwosè reglabl.
Enèji efikas
Mande pou pi piti motè kondwi akòz redwi pwòp tèt ou-pwa.
Dirab nan kondisyon piman bouk
Pèfòme byen nan sit van, pousyè, oswa inegal deyò.

Sa a se kalite teknik lajman ki itilize nan mwayen ak limyè-devwa travay leve, espesyalman nan anviwònman louvri.

1. Faktori prefabrike lakou & konkrè
K ap deplase prefabrike dal, travès, kolòn, ak mwazi.

2. Sit Konstriksyon
Leve estrikti asye, rebar, echafodaj, ak ekipman.

Fasil pou deplase jan pwojè a ap pwogrese.

3. Highway & Bridge Construction
Manyen kofraj, segments konkrè, ak travès pon.

Ideyal akòz rezistans van ak durability deyò.

4. Depo & Yards
Zòn depo materyèl deyò kote yon estrikti ki kouvri pa disponib.

Manch tiyo, ba asye, za zaboje an bwa, elatriye.

5. Atelye fabwikasyon
K ap deplase konpozan ki lejè tankou fèy metal, pati machin, ak zouti asanble.

6. Ti chantye oswa yad bato
Transpòte pati bato, motè, oswa ekipman antretyen.





1. Design ak Jeni

Jeni detaye: Devlope desen detaye jeni ak espesifikasyon, ki gen ladan gwo bout bwa prensipal la, gende, Trolley, cha fen, ak lòt konpozan.

Simulation ak modèl: Sèvi ak òdinatè-Aided Design (CAD) ak zouti simulation modèl pèfòmans Crane a ak optimize konsepsyon li yo.

2. Seleksyon materyèl

Espesifikasyon materyèl: Chwazi materyèl-wo kalite ki satisfè kondisyon yo pou fòs, rezistans, ak rezistans chalè. Materyèl komen yo enkli asye wo-fòs, alyaj, ak penti espesyalize yo.

Akizisyon: Materyèl sous soti nan founisè ki apwouve yo, asire yo satisfè bon jan kalite ki nesesè yo ak estanda sètifikasyon.

3. Fabrication Component

Koupe ak mete: Koupe ak fòm matyè premyè nan eleman yo mande yo, tankou travès, kolòn, ak parantèz. Sa a ka enplike pwosesis tankou koupe plasma, koupe lazè, ak machining.welding ak asanble: konpozan soude ansanm yo fòme eleman estriktirèl teknik la. Sa gen ladan soude gwo bout bwa prensipal la, cha fen, ak lòt pati chaj-pote.

4. Asanble

Sub-asanble: Rasanble konpozan endividyèl, tankou sistèm nan monte, Trolley, ak fen cha, nan sub-asanble. Sa a enplike nan pati Fitting ansanm ak asire bon aliyman.Main asanble: konbine sub-asanble yo konstwi estrikti a konplè teknik. Sa gen ladan monte gende a ak Trolley sou gwo bout bwa prensipal la, atache cha yo fen, ak enstale sistèm yo kontwòl.

5. Entegrasyon nan sistèm yo

Sistèm elektrik: Enstale konpozan elektrik, ki gen ladan motè, panno kontwòl, fil elektrik, ak detèktè. Asire ke sistèm elektrik teknik la yo byen entegre ak teste.

Sistèm kontwòl: Aplike ak konfigirasyon sistèm kontwòl, tankou contrôleur lojik pwogramasyon (PLCs), kontwòl remote, ak aparèy sekirite. Verifye ke sistèm kontwòl yo fonksyone kòrèkteman epi yo kalibre.

6. Tès ak asirans kalite

Tès pre-operasyonèl: Fè tès pre-operasyonèl yo tcheke fonctionnalités teknik la, ki gen ladan tès chaj, tès operasyonèl nan leve a ak mekanism vwayaje, ak chèk sistèm kontwòl.

Tès sekirite: Verifye ke karakteristik sekirite, tankou switch limit, alam, ak arè ijans, ap travay kòrèkteman epi satisfè estanda sekirite yo.

Enspeksyon: Fè yon enspeksyon detaye sou estrikti teknik la ak eleman yo asire konfòmite avèk espesifikasyon konsepsyon ak estanda kalite.

7. Ajisteman final ak kalibrasyon

Fine-akor: Fè nenpòt ki ajisteman ki nesesè yo optimize pèfòmans teknik la ak asire lis operasyon. Sa a ka gen ladan kalibrasyon detèktè, ajisteman kontwòl, ak amann-akor sistèm nan leve.

Dokimantasyon: Prepare ak revize dokiman, ki gen ladan manyèl operasyon, gid antretyen, ak enstriksyon sekirite.

8. livrezon ak enstalasyon

Transpò: Fè aranjman pou transpò nan teknik la nan sit la enstalasyon, asire ke li se okipe ak anbake san danje yo anpeche domaj.

Enstalasyon: sipèvize enstalasyon teknik la nan etablisman kliyan an, ki gen ladan asanble, aliyman, ak koneksyon sou sous pouvwa ak sistèm kontwòl.

Fòmasyon: Bay fòmasyon pou operatè yo ak pèsonèl antretyen yo asire yo abitye avèk operasyon Crane a ak pwosedi sekirite.

9. Komisyonin ak pasasyon

Komisyonin: Fè tès final komisyonin yo verifye ke teknik la opere kòrèkteman nan kondisyon reyèl mond lan ak satisfè espesifikasyon pèfòmans.

Pasaj: ofisyèlman men sou teknik la bay kliyan an, bay tout dokiman ki nesesè yo, ki gen ladan sètifika nan konfòmite, enfòmasyon garanti, ak orè antretyen.







Enspeksyon materyèl

Kalite enspeksyon: se enspeksyon bon jan kalite strik te pote soti sou achte matyè premyè yo asire yo ke yo satisfè kondisyon yo ki konsepsyon ak estanda nasyonal la.

Depo materyèl: Materyèl ki kalifye yo estoke dapre klasifikasyon pou anpeche korozyon oswa domaj.

Koupe ak fòme

Koupe asye: Sèvi ak koupe plasma, koupe lazè oswa koupe flanm dife ak lòt teknoloji yo koupe asye a dapre gwosè a nan desen an konsepsyon.

Fòme Processing: Fòme plak la asye nan koube, woule, soude ak lòt pwosesis yo fabrike gwo bout bwa prensipal la, fen gwo bout bwa ak lòt pati estriktirèl.

Akizasyon

Component soude: koupe a ak fòme pati asye yo soude nan estrikti prensipal yo tankou gwo bout bwa prensipal la, fen gwo bout bwa ak Trolley. Pwosesis la soude bezwen yo dwe entèdi kontwole asire fòs la estriktirèl ak bon jan kalite soude.

Enspeksyon Weld: Sèvi ak teknoloji tès ki pa destriktif (tankou tès ultrasons, tès radyografi) pou enspekte soud yo pou asire ke pa gen okenn fant oswa lòt domaj.

Machin

MACHINING PRECISION: se Precision MACHINING fèt sou eleman kle yo nan teknik la, tankou kouche wou, pote chèz, pouli, elatriye, asire presizyon dimansyon yo ak bon jan kalite sifas yo.

Asanble nan machin nan tout antye

Asanble Jeneral: Sou baz pre-asanble, se asanble an jeneral nan teknik la te pote soti, ki gen ladan enstalasyon final la nan gwo bout bwa prensipal la, fen gwo bout bwa, leve mekanis, mekanis mache, elatriye.

Komisyonin ak tès

Anba kondisyon dinamik, se pèfòmans nan fonksyone nan teknik la teste, ki gen ladan tès la nan leve, mache, volan ak lòt fonksyon. Se gwosè a an jeneral nan teknik la pon reyini tcheke asire ke tout dimansyon satisfè kondisyon yo ki konsepsyon.

Flite ak anti-korozyon tretman

Sifas Tretman Rouye Retire: Retire rouye sou sifas la nan teknik la, metòd komen gen ladan sandblasting, marinated, elatriye. Jadendanfan flite: espre anti-korozyon Jadendanfan sou sifas la trete yo anpeche oksidasyon metal ak korozyon. Topcoat flite koulè flite: espre topcoat dapre kondisyon kliyan oswa estanda endistri yo bay teknik la yon efè pwoteksyon ak dekoratif. Marking: Apre flite, make enfòmasyon idantifikasyon teknik la an akò ak espesifikasyon yo, tankou modèl, rated chaj, elatriye.

Faktori ak enstalasyon

Anbalaj ak transpò

Pwoteksyon anbalaj: Protectively pake eleman kle yo nan teknik la yo anpeche domaj pandan transpò. Aranjman transpò: Dapre gwosè ekipman ak kondisyon transpò, chwazi yon metòd transpò apwopriye pou transpòte teknik la nan sit kliyan an.

Akseptasyon ak livrezon

Akseptasyon Kliyan

Sou-sou sit akseptasyon: Kliyan an ap fè sou plas akseptasyon nan teknik la dapre kondisyon yo ki kontra ak espesifikasyon teknik yo tcheke pèfòmans lan ak bon jan kalite nan ekipman an.

Kèktif pou pwoblèm: Si yo jwenn nenpòt pwoblèm, manifakti a bezwen korije yo nan tan asire ke ekipman an konplètman satisfè kondisyon kliyan an. Livrezon epi sèvi ak fòmasyon operasyon: manifakti a anjeneral antrene operatè kliyan an asire yo ke yo ka opere teknik la kòrèkteman epi san danje.
