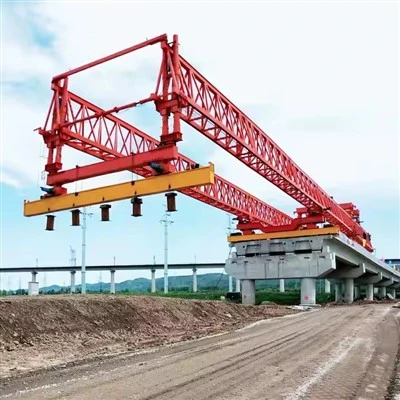

Counterweight Bridge Lancher machin



"Kontrapwa a" se karakteristik kle ki fè metòd sa a posib pou tan long. Li balanse gwo fòs cantilever ki te kreye lè machin nan mete yon nouvo segman byen lwen devan waf pon an.





Espesifikasyon teknik pou machin lansman Counterweight Bridge

Vèsyon dokiman: 1.0
Dat:26 oktòb 2023

1.0 Entwodiksyon & Objektif

Yon Counterweight Bridge Launching Machine (CBLM), konnen tou kòm yon Launching Nose oswa Launching Gantry, se yon sistèm jeni espesyalize ki itilize pou lansman incrémentielle nan supèrstrikti pon (pon/travès). Metòd sa a enplike nan konstwi segman siksesif nan pon an nan yon zòn estasyonè dèyè abutment la ak Lè sa a, "lanse" yo orizontal atravè span an.

Objektif prensipal sistèm kontrepwa a se pou misyon pou minimize moman cantilever nan sipèstrikti a pandan pwosesis lansman an, kidonk diminye fòs materyèl ki nesesè yo epi pèmèt plis kapasite span.

2.0 Apèsi sou sistèm nan

Sistèm CBLM anjeneral konsiste de eleman kle sa yo:

Lansman Nen:Yon bastengal asye ki lejè oswa ankadreman tache ak devan premye segman pon an.

Inite kontrepwa:Yon sistèm configurable ki sitiye nan dèyè pon an, ki bay fòs la desann nesesè.

Lanse Jacks / Hydraulic Push-Pull System:Mekanis pwopilsyon prensipal la.

Glisman BEARINGS / PTFE kousinen:Sifas ki ba-friksyon kote pon an glise.

Sipò Tanporè / Waf:Sipò entèmedyè ekipe ak aparèy gid.

Sistèm kontwòl santral:Pou operasyon senkronize ak otomatik.

3.0 Espesifikasyon teknik detaye

3.1 Paramèt Pèfòmans Jeneral

Kapasite maksimòm lansman (Pwa Pont pon):500 a 12,000 tòn metrik (Personalize pou chak pwojè)

Longè maksimòm lansman:50 a 500 mèt (Personalize pou chak pwojè)

Tipik Vitès Sik Lanse:5 a 20 mèt pou chak èdtan

Maksimòm Incline/Gradyan pou Lanse: ±5%

Reyon koub orizontal minimòm:500 mèt (ka fèt pou reyon pi sere)

3.2 Sistèm kontrepwa

Kalite:Blòk konkrè modilè, reglabl oswa sistèm ballast idwolik-kontwole.

Kapasite kontrepwa:Reglabl soti nan 20% a 60% nan pwa total pon an te lanse, tou depann de etap nan lansman ak konsepsyon jeni.

Kontwòl:Efè kontrepwa a ka ajiste dinamikman lè w ajoute / retire modil oswa atravè presyon idwolik kontwole pou kenbe balans optimal ak moman koube.

3.3 Lanse Nen

Estrikti:Gwo -fòs bastengal asye oswa konsepsyon travès bwat.

Longè:Tipikman 55% a 65% nan span prensipal pon yo te lanse.

Koneksyon:Pin-konekte devan pil pon an pou detachman fasil apre lansman.

Pwa:Ki fèt yo dwe lejè ke posib pandan y ap kenbe frigidité, souvan 10-15% nan yon pwa segman pon tipik.

3.4 Sistèm Propulsion

Kalite:Odinatè-kontwole, senkronize sistèm jacking idwolik.

Prensip Operasyon:"Pouse-Rale" oswa "Lanse enkreman" lè l sèvi avèk grip siklik ak pouse.

Kantite estasyon Jacking:1 estasyon prensipal nan abutment lansman an, ak posib estasyon segondè pou pon trè long.

Total Poussé Fòs:2,000 kN pou 20,000 kN (Personnalisable).

Konjesyon Serebral pou chak Sik:200 mm a 1000 mm.

Presyon idwolik:350 Bar (estanda), jiska 700 Bar (sistèm presyon wo-).

3.5 Sistèm gid ak glisman

Glisman BEARINGS:Plak asye pur ak kousinen Polytetrafluoroethylene (PTFE). Koyefisyan friksyon: ~ 1-2%.

Woulo Gid Lateral:Woulo vètikal reglabl monte sou waf tanporè pou kontwole aliyman lateral (± 10 mm tolerans).

Jacks aliyman vètikal:Krik idwolik sou sipò tanporè pou -regle byen elevasyon pil pandan lansman.

3.6 Sistèm Kontwòl ak Siveyans

Kalite kontwòl:Kontwolè lojik pwogramasyon totalman otomatize (PLC) ak kontwòl manyèl.

Senkronizasyon:Tout krik idwolik yo senkronize nan ± 2 mm nan kou.

Paramèt Siveyans:

Tan reyèl -Presyon idwolik ak fòs pouse.

Longè kou ak avansman pou chak sik.

Aliyman pil (lazè gid oswa GPS).

Estrès ak souch nan manm kritik nan nen an lansman ak pil pon an.

Chaj kontrepwa.

Verrouillage sekirite:Otomatik fèmen nan ka ta gen surcharge, move aliyman, oswa echèk sistèm.

3.7 Konpozan Steel estriktirèl

Kòd konsepsyon:Konfòme ak AISC, EN 1993, oswa ekivalan.

Klas asye:Gwo -fòs, ba-alyaj asye (egzanp, S355, S460, A572 Gr. 50).

Faktè sekirite:Minimòm 2.0 pou fòs sede ak 3.0 pou fòs ultim anba chaj konsepsyon maksimòm.

3.8 Pwovizyon pou pouvwa

Pouvwa prensipal:380V / 50Hz / 3-faz oswa 480V / 60Hz / 3-faz.

Total Enstale pouvwa:150 kVA a 500 kVA (selon gwosè sistèm).

Sovgad:Dèlko dèlko backup pou operasyon kritik.

4.0 Chaj Konsepsyon & Konsiderasyon

Chaj mouri:Oto-pwa machin nan ak pil pon an.

Chaj vivan:Chaj konstriksyon, enpak pandan lansman.

Chaj van:Ki fèt pou kenbe tèt ak vitès van jiska 65 km / h pandan operasyon ak 120 km / h nan kondisyon swed.

Chaj dinamik:Kontab pou pandan kòmanse/sispann lansman sik.

Chaj sismik:Dapre pwojè-kondisyon sit espesifik yo.

5.0 Karakteristik Sekirite

Bouton Stop Ijans nan plizyè kote.

Chaj redondants-kenbe valv sou tout silenn idwolik enpòtan yo.

Plis pase-valv soulajman presyon nan sistèm idwolik la.

Platfòm anti-glise, balustrad, ak nechèl aksè.

Sistèm fren otomatik nan ka echèk pouvwa.

6.0 Enstalasyon, Operasyon, ak Demantèlman

Enstalasyon:Batiman dwe fèt pa ekipaj espesyalize lè l sèvi avèk trepye mobil. Tipik dire: 2-4 semèn.

Operasyon:Mande pou yon ekip 5-8 pèsonèl ki resevwa fòmasyon (sipèvizè, operatè, mekanik, elektrisyen).

Demantèlman:Metòd ranvèse pwosesis batiman an. Tout gwo konpozan yo fèt pou fasil demonte ak transpò.

7.0 Pwojè-Personalizasyon Espesifik

Espesifikasyon sa a se yon gid jeneral. Konsepsyon final la nan machin pou lanse Counterweight Bridge la pral Customized ki baze sou:

Jeyometri pon (longè span, koub, gradyan).

Kalite sipèstrikti (Prefabrike segman, jete-nan-plas, Steel Box Girder, elatriye).

Pwa total lansman ak longè.

Kontrent sit ak aksè.







Kle Design Paramèt & Espesifikasyon Pèfòmans

Paramèt	Spesifikasyon
Kapasite pou leve (pou chak travès)	120 tòn metrik
Maksimòm span (waf a waf)	50 mèt (tipik), personnalisable jiska 60m
Reyon koub minimòm	2,000 mèt (ka fèt pou reyon pi sere)
Maksimòm Klas Sipòte	±4%
Leve anvwaye	2 x Leve prensipal (tipikman 120-tòn kapasite chak)
Leve vitès leve	0-5 m/min (kontwòl vitès varyab)
Trolley Traverse Vitès	0-10 m/min (kontwòl vitès varyab)
Main Beam Lanse vitès	0-5 m/min (kontwòl vitès varyab)
Machin pwòp tèt ou-Pulse vitès	0-5 m/min (kontwòl vitès varyab)
Sistèm kontwòl	PLC santralize ak kontwòl frekans pou tout mouvman. Operasyon kontwòl remote.
Pwovizyon pou pouvwa	380V / 50Hz / 3 Faz (oswa selon kondisyon pwojè)





1. Lanse Nen

Nen an se yon tanporè, bastengal asye ki lejè oswa ankadreman tache ak devan premye segman pon an.

Fonksyon:Pou redwi moman cantilever (fòs koube) ki rive pandan pil pon an pwolonje soti nan yon waf ale nan pwochen an. San li, devan pon an ta sag oswa kraze.

Karakteristik kle:

Lejè estrikti asye:Ki fèt yo dwe kòm limyè ke posib pandan y ap bay rèd ki nesesè yo.

Longè varyab ak rèd:Longè a se tipikman 60-70% nan span prensipal la. Rèd li pafwa ka ajiste.

Koneksyon ak Pont pon:Li byen boulonnen oswa kole nan segman dirijan nan pon an.

2. Sipò Tanporè / Piers

Sa yo se estrikti ki gide ak sipòte pon an pandan li te lanse.

Waf tanporè entèmedyè (oswa akseswar):Itilize lè span ki genyen ant pil pèmanan yo twò lontan. Yo se asye tanporè oswa gwo fò tou won konkrè ki anpeche twòp devyasyon.

Lanse Girder / Nen sipò truss:Nan kèk sistèm, yon gwo bastengal sipò pwolonje soti nan abutment la, pote pwa nan pon an ak ekipman nan lansman tèt li. Sa a komen pou lanse trè long oswa lou.

Gid Estrikti:Bracing tanporè oswa woulèt sou tèt waf yo pou asire pil pon an rete aliyen lateralman pandan lansman an.

3. Lanse Jacks / Drive System (Kè "Machin" la)

Sa a se sistèm mekanik debaz ki bay pouse pou deplase estrikti pon masiv la.

Fonksyon:Pou ogmante oswa rale pil pon an pi devan ak kontwòl egzak.

Konpozan kle:

Jacks idwolik (lansman siklik):Sistèm ki pi komen. Li itilize yon sik "de-etap-avan, yon sèl-etap-retounen":

Leve Jacks (oswa Jacks vètikal):Leve pil pon an yon ti kras sou BEARINGS yo.

Lanse Jacks (oswa orizontal / Pouse Jacks):Pouse tout pil la pi devan yon kou (pa egzanp, 500-1000 mm).

Lifting Jacks Retract:Se pil la bese tounen sou BEARINGS yo.

Lanse Jacks Retract:Jak yo retounen nan pozisyon kòmanse yo pou kenbe pil la pou pwochen pouse la.

Krik k ap grenpe / Jak pwòp tèt ou-bloke (mouvman kontinyèl):Yon sistèm ki pi modèn ki sèvi ak yon mekanis "mache".

Jack sa yo gen de seri machwè (kwen oswa kranpon): youn fiks, youn glisman.

Yo grip ki fèt espesyalman pou yoLanse batonoswa yon fil asye fò.

Lè yo altène priz la ak konjesyon serebral nan machwè yo glisman ak fiks yo, yo kreye yon mouvman lis, kontinyèl rale.

Lanse baton / Seksyon:Ba oswa kab asye ki gen gwo -fòs ki pase nan jak yo. Jack yo kenbe baton sa yo pou rale pon an pi devan. Yo ancrage nan devan pon an oswa nan pil la.

Inite kontwòl santral ak pake pouvwa idwolik:Sèvo ak misk operasyon an. Li senkronize tout jak pou asire yon lansman parfe nivo ak kontwole, anpeche nenpòt tòde oswa bloke.

4. BEARINGS ak sifas glisman

Eleman sa yo jere friksyon imans ak transfere chaj ant pon an k ap deplase ak sipò yo estasyonè.

Tanporè glisman BEARINGS:

Kousinen PTFE (Tflon):Sa yo glise kontNerjaveèi asye (SS) Plak. PTFE gen yon koyefisyan friksyon ki ba anpil, ki fè glisman posib.

Kousinen elastomerik ak PTFE:Konbine distribisyon an chaj nan kawotchou ak friksyon ki ba nan PTFE.

BEARINGS pèmanan:Yon fwa pon an nan pozisyon final li, BEARINGS tanporè glisman yo ranplase oswa rekonfigire nan sistèm pote pèmanan (egzanp, BEARINGS po, BEARINGS esferik) ki pèmèt pou ekspansyon tèmik ak kontraksyon.









1. Avantaj teknik ak Jeni

Pèmèt konstriksyon nan tèren ki pa aksesib:Sa a se sèl pi gwo avantaj li yo. Li ka bati pon sou fon fon, gwo rivyè, otowout okipe, liy tren aktif, ak zòn ki sansib pou anviwònman an.san yo pa bezwen echafodaj ki baze sou tè-oswa fo travay.Sa a elimine dezòd masiv ak gwo risk ki asosye ak bati sipò tanporè nan kote sa yo.

Siperyè pou tan long ak wo elevasyon:Machin nan fèt espesyalman pou lanse gwo, lou segman pre-jete sou distans ki long ak nan gwo wotè, kote trepye konvansyonèl oswa metòd ta enposib, ensekirite, oswa twò chè.

Pwosesis lansman kontwole ak egzak:Operasyon an antye trè mekanize ak kontwole. Jack idwolik yo bay mouvman lis, incrémentielle, sa ki pèmèt aliyman egzak nan segman pon yo. Sistèm kontrepwa a asire estabilite pandan tout pwosesis la.

Manch Jeyometri konplèks:Vèsyon avanse nan machin sa yo ka konstwi pon ak koub orizontal (aliyman koube) ak gradyan enpòtan, bay fleksibilite nan konsepsyon pon yo satisfè demand yo nan tèren an.

2. Avantaj Jesyon Ekonomik ak Pwojè

Ogmantasyon vitès konstriksyon:Yon fwa ke machin nan mete sou pye ak lakou prefabrikasyon segman an ap kouri, pwosesis lansman an trè rapid konpare ak metòd tradisyonèl in-situ. Sa a mennen nan yon delè pwojè jeneral siyifikativman pi kout.

Pri-Efikasite pou span repetitif:Sou pwojè ki gen plizyè span ki gen menm longè ak konsepsyon (pa egzanp, vyadik pou otowout oswa ray tren), metòd la vin trè ekonomik. Nati repetitif nan pwosesis la pèmèt pou travay optimize, itilizasyon ekipman, ak akizisyon materyèl.

Redwi Depans Travay:Pwosesis la mekanize anpil epi li mande yon ekip ki pi piti sou plas-konpare ak yon gwo kofraj ak operasyon depoze. Travay la konsantre sou fabwikasyon segman, operasyon machin, ak chèk presizyon.

3. Sekirite ak Anviwònman Avantaj

Sekirite Amelyore:Lè w minimize oswa elimine travay sou wotè louvri ak gout gwo twou san fon, epi lè w diminye bezwen pou travayè yo anba estrikti tanporè, risk sekirite jeneral la redwi anpil. Platfòm travay la se sitou sou pil ki deja-konstwi ak machin lansman an li menm.

Minim Enpak Anviwònman:Piske pa gen okenn nesesite pou yon gwo netwaye tè, wout aksè, oswa gwo fondasyon pou fo travay nan zòn ki anba pon an, anprint anviwònman an pi piti anpil. Sa enpòtan anpil nan zòn ekolojik sansib tankou marekaj, forè, oswa koridò bèt sovaj.

Dezòd minimòm nan enfrastrikti ki egziste deja:Konstriksyon sou wout aktif, ray tren, oswa vwa navigab kapab kontinye san entèripsyon nan trafik ki anba a. Sa a se yon benefis masiv pou zòn iben ak endistriyèl, evite detou ki koute chè ak jesyon trafik.

4. Kalite ak avantaj estriktirèl

Gwo-Kalite, Segman ki fèt nan faktori-:Segman pon yo anjeneral pre-nan yon anviwònman lakou kontwole. Sa a pèmèt yon kontwòl kalite pi sevè nan beton an, plasman rebar, ak kondisyon geri pase sa souvan posib ak jete-nan-beton an wo anwo tè a.

Itilizasyon efikas nan materyèl:Metòd la souvan itilize segman konkrè pre-ensiste, ki trè efikas nan itilizasyon materyèl yo, ki mennen nan yon estrikti pil pi lejè men ki pi solid.





Aplikasyon ideyal ak egzanp

Se metòd sa a chwazi pou senaryo defi espesifik:

Fon ak Gorges:Kote tè a pa aksesib oswa twò fon pou fo travay (pa egzanp, pon nan rejyon montay).

Travèse dlo:Sou gwo rivyè, liy transpò, oswa estuary kote bati sipò tanporè soti nan kabann lan se chè oswa deranje navigasyon.

Enfrastrikti ki egziste deja:Lè w ap bati yon pon sou yon gran wout oswa tren san w pa entèwonp trafik anba a.

Pon segondè:Ki kote wotè a fè echafodaj konvansyonèl yo enposib ak danjere.

Egzanp pi popilè yonan pon ki te konstwi ak prensip sa a genyen ladan yo:

Rio–Niterói Bridge (Brezil):Youn nan aplikasyon yo ki pi popilè.

Skyway Bridge (Florid, USA):Segman prefabrike li yo te bati lè l sèvi avèk yon metòd cantilever balanse menm jan an.

Anpil viaduct modènpou gran wout nan Ewòp ak Azi.







Pwosedi pwodiksyon pou machin pou lanse pon kontrepwa (BLM)

Kontwòl dokiman:

Pwosedi ID:PP-BLM-001

Revizyon: 1.0

Dat:[Dat emisyon]

1.0 Objektif ak Dimansyon

1.1 Objektif:
Pou defini pwosedi sistematik pou fabrikasyon, asanble, tès, ak preparasyon pou chajman yon machin pou lanse pon kontrepwa. Sa asire ke pwodwi final la satisfè tout espesifikasyon konsepsyon, estanda kalite, ak kondisyon sekirite pou lansman segman pon prefabrike.

1.2 Dimansyon:
Pwosedi sa a kouvri tout aktivite soti nan resi matyè premyè rive nan livrezon final BLM la. Li gen ladann:

Jesyon materyèl

Steel Fabrication

Machining nan eleman kritik

Sou-asanble ak Asanble Jeneral

Enstalasyon sistèm mekanik ak idwolik

Entegrasyon sistèm elektrik ak kontwòl

Tès Akseptasyon faktori (FAT)

Tretman andigman ak penti

Demantèlman, anbalaj, ak livrezon

---

2.0 Konpozan kle nan yon BLM kontrepwa

Konprann pwodwi final la enpòtan anpil pou pwosesis pwodiksyon an. Sou-sistèm prensipal yo se:

Tretman prensipal/Girder:Estrikti prensipal ki pote chay-ki kouvri espas sa a epi sipòte segman yo.

Sipò devan (nen):Seksyon cantilevered nan devan bastengal la.

Sipò dèyè ak ankadreman kontrepwa:Estrikti nan dèyè a ki kenbe blòk yo kontrepwa.

Lanse Gantry/Trolley:Inite k ap deplase ki transpòte segman sou tèt bastengal la.

Sistèm idwolik:Bay pouvwa pou leve, lanse, ak ajiste machin nan (silenn, ponp, tiyo, kawotchou).

Sistèm elektrik ak kontwòl:Gen ladann motè, detèktè, PLCs, ak kabin operatè a pou kontwòl presi.

Sistèm sipò:Pasaj pyeton, nechèl, ray sekirite, ak ekleraj.

---

3.0 Pwosedi Pwodiksyon Detaye

Faz 1: Jeni ak Planifikasyon

Finalizasyon konsepsyon:Desen jeni detaye, Bill of Materials (BOM), ak schematics idwolik/elektrik yo finalize epi apwouve.

Planifikasyon akizisyon:Tout materyèl ki nesesè yo (plak asye, seksyon, BEARINGS, konpozan idwolik, eleman elektrik) yo idantifye epi akizisyon inisye.

Planifikasyon pwosesis:Yo etabli sekans fabrikasyon, pwosedi soude, ak plan enspeksyon kalite.

Faz 2: Akizisyon materyèl ak enspeksyon

Resi materyèl:Matyè premyè (asye estriktirèl, plak, elatriye) yo resevwa epi konekte.

Enspeksyon kap vini:Materyèl yo enspekte pou klas, dimansyon, ak domaj sifas kont sètifika moulen ak lòd acha. Materyèl ki pa -konfòme yo mete an karantèn.

Faz 3: Steel Fabrication

Mak ak koupe:

Plak asye ak seksyon yo make dapre desen nidifikasyon pou optimize itilizasyon materyèl.

Koupe fèt lè l sèvi avèk CNC plasma/oxy{0}}koupe gaz oswa scie pou gwo presizyon.

Fòme ak koube:

Plak ki mande koube (egzanp, pou goussets, parantèz koutim) yo fòme lè l sèvi avèk fren pou laprès oswa machin woule.

Soude ak sou{0}}asanble:

Konpozan yo anfòm-lè l sèvi avèk jig ak aparèy pou asire presizyon dimansyon yo.

Soude fèt pa soude sètifye lè l sèvi avèk pwosedi apwouve (SMAW, GMAW, SAW). Soude kle yo 100% vizyèlman enspekte.

Yo kreye sub-asanble tankou kòd truss, dyagonal, ak ankadreman portique.

Soulaje estrès (si sa nesesè):

Pou konpozan kritik, ki gen miray epè-, yo ka aplike tretman chalè apre-soude (PWHT) pou soulaje estrès rezidyèl yo.

Faz 4: Machining nan eleman kritik

Eleman:Pivote zepeng, kote yo pote chèz, ak koòdone koneksyon sou bastengal prensipal la ak gantry.

Pwosesis:Machining se fè sou CNC tour ak machin fraisage pou reyalize tolerans sere ak fini sifas amann dapre konsepsyon.

Faz 5: Asanble Jeneral (nan faktori)

Enstalasyon Zòn Asanble:Yo prepare yon zòn asanble pwòp, nivo ak ki laj.

Asanble bastengal:Sou-seksyon bastengal ki reyini yo aliyen ak boulon/soude ansanm pou fòme bastengal prensipal tout-longè a. Aliyman se kritik tcheke ak nivo lazè ak teodolit.

Sipò Estrikti Asanble:Nen an devan ak ankadreman kontrepwa dèyè yo reyini ak konekte ak bastengal prensipal la.

Enstalasyon sistèm mekanik:

Lansman portik / Trolley la reyini, epi wou / tren li yo enstale.

Leve travès ak treuil yo monte sou portik la.

Enstalasyon sistèm idwolik:

Silenn idwolik (pou leve, lanse, ak balanse) enstale.

Inite pouvwa idwolik (HPU), tiyo, manifoul, ak kanalizasyon / kawotchou yo enstale. Sistèm nan plen ak likid idwolik espesifye a.

Faz 6: Entegrasyon sistèm elektrik ak kontwòl

Enstalasyon kabinè:Panno kontwòl, kabinèt PLC, ak kondui frekans varyab (VFD) yo monte.

Fil elektrik:Tout detèktè (switch limit, LVDT, transducteur presyon), motè, ak actuators yo branche tounen nan kabinèt kontwòl yo dapre chema.

Kabin Operatè:Kabin lan enstale epi tout koòdone kontwòl (joystick, HMI tactile, arè ijans) konekte ak teste.

Faz 7: Tès Akseptasyon faktori (FAT)
Sa a se yon faz kritik pou verifye pèfòmans anvan demonte pou anbake.

Enspeksyon vizyèl ak dimansyon:Konfime ke tout konpozan yo enstale kòrèkteman ak dimansyon yo koresponn ak desen yo-konstwi yo.

Tès sistèm idwolik:

Tcheke pou fwit nan tout koneksyon.

Teste tout silenn pou ekstansyon/retraksyon konplè.

Verifye anviwònman presyon sistèm ak fonksyonalite valv sekou.

Tès Fonksyonèl (Pa gen chaj):

Opere portik lansman an: travèse li tout longè bastengal la.

Teste tout treuil ak mekanis leve.

Teste tout switch limit sekirite ak sikui arè ijans.

Tès chaj (simule):

Aplike yon chaj simulation (tipikman 125% chaj k ap travay nominal la) nan sistèm leve a lè l sèvi avèk selil chaj kalibre oswa pwa tès.

Mezire defleksyon nan bastengal prensipal la epi konpare yo ak valè teyorik.

Tès sistèm kontwòl:

Verifye tout fonksyon ki soti nan kabin operatè a.

Tès verrouillage ak pwotokòl sekirite (pa egzanp, portique pa ka deplase si yon chay pa sipòte).

Faz 8: Tretman andigman ak Penti

Preparasyon sifas:Apre FAT, tout estrikti a netwaye ak rouye, echèl moulen, ak kontaminan lè l sèvi avèk eksplozif abrazif (egzanp, eksplozif piki) nan estanda espesifye a (egzanp, Sa 2.5).

Penti:Yon sistèm penti milti-kouch (primer, rad entèmedyè, kouch) aplike dapre spesifikasyon teknik la, asire bon jan epesè fim sèk (DFT).

Faz 9: Demantèlman, make, ak anbalaj

Demantèlman sistematik:BLM la ak anpil atansyon demoute nan lòd ranvèse batiman sit la. Se sekans la planifye pou minimize tan remonte sit la.

Konpozan Marking:Chak pati make ak yon nimewo tag inik ki koresponn ak aranjman jeneral la ak desen batiman an.

Anbalaj:

Konpozan idwolik yo ak panno elektrik yo sele kont imidite ak pousyè.

Sifas machin ak fil yo grese ak pwoteje.

Manm estriktirèl yo pake ak an sekirite pou transpò maritim/wout-merite.

Faz 10: Dokimantasyon ak livrezon

Final Dokimantasyon:Yo prepare yon dosye konplè, ki gen ladan:

Kòm-desen yo bati

Sètifika soude

Sètifika materyèl

Dyagram sikwi idwolik yo

Schema elektrik ak pwogram PLC

Rapò FAT

Manyèl operasyon ak antretyen

Dispatch:Konpozan yo pake yo chaje sou kamyon oswa resipyan anbake epi voye yo sou sit pwojè a.

---

4.0 Kontwòl Kalite ak Sekirite

Kontwòl Kalite:Yo pral swiv plan enspeksyon ak tès (ITP) nan chak etap. Tout enspeksyon yo pral dokimante.

Sekirite:Tout aktivite fabwikasyon ak asanblaj yo pral respekte pwotokòl sekirite strik nan atelye yo, tankou pèmi pou travay cho, itilizasyon PPE, ak pwosedi LOTO (Lockout-Tagout) pandan tès elektrik ak idwolik.

---

5.0 Konklizyon

Pwosedi sa a asire ke machin lan Counterweight Bridge la pwodui nan pi wo estanda kalite, sekirite, ak pèfòmans, bay yon solisyon serye ak efikas pou pwojè konstriksyon pon yo.





---







Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.

Baj popilè: counterweight pon lancher machin, Lachin counterweight pon lancher machin manifaktirè, Swèd, faktori
