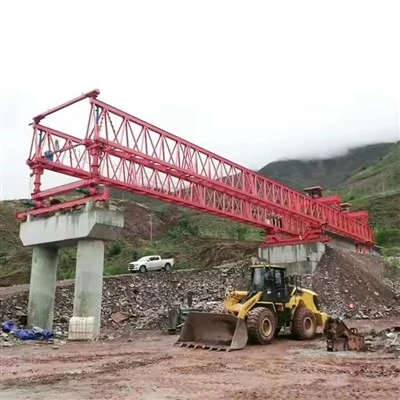

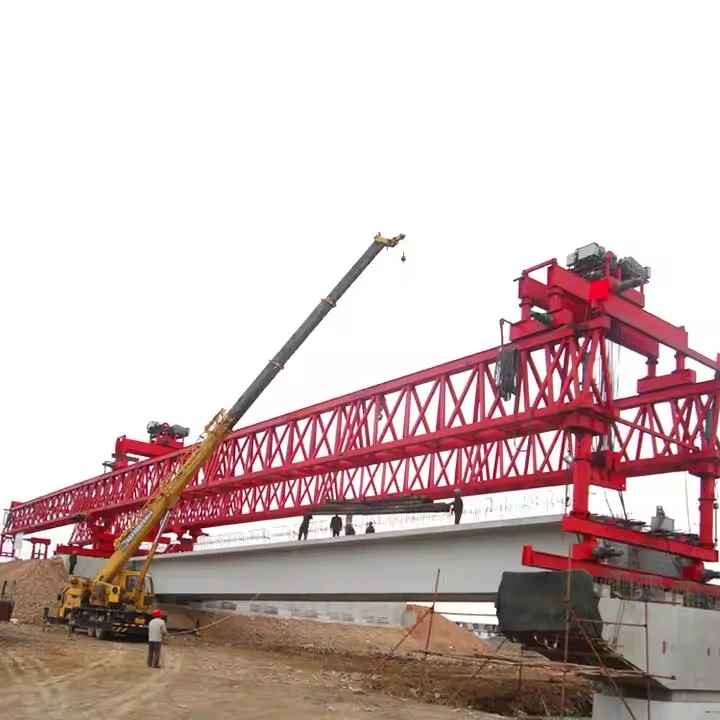

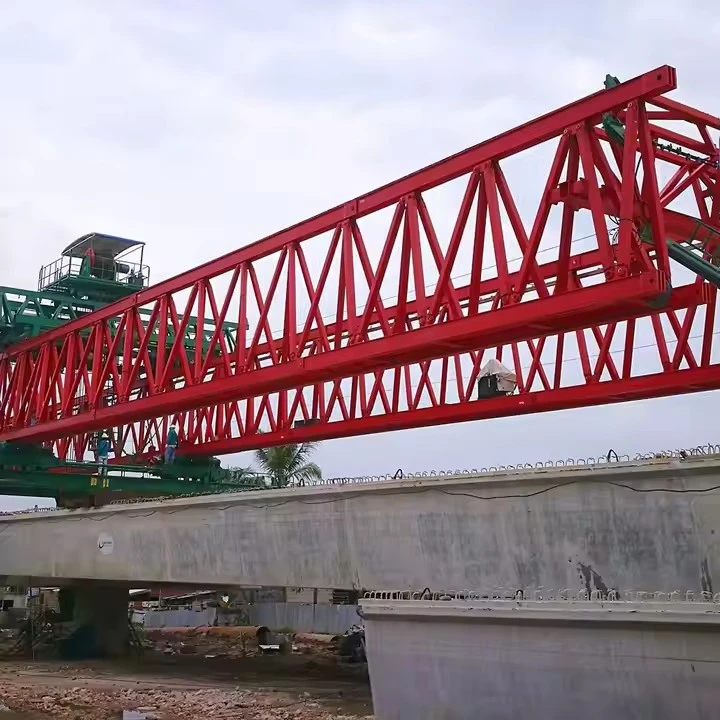

120T pwòp tèt ou-balanse machin pou bati pon

Se yon gwo portik mobil oswa yon estrikti ankadreman ki vwayaje sou pati yon pon deja{0}konstwi. Fonksyon prensipal li se ranmase gwo travès pre-beton (ki peze jiska 120 tòn) nan machin transpò yo nan yon bout pon an epi transpòte yo epi byen pwezante yo sou pil yo oswa abutman yo.

Mekanis "Oto-Ekilibre" a se sa ki pèmèt li jere chay menmen sa yo san yo pa bezwen yon kontrepoid masiv sou pwent opoze a, ki se yon karakteristik nan pi ansyen, pi senp lansman portik.





Sa a se inovasyon debaz la. Olye pou yo sèvi ak yon kontrepwa mouri, machin nan sèvi ak lapwa nan travès pon an tèt lipou kenbe estabilite.

Men yon pwosesis senplifye etap-pa-:

Pozisyon:Machin nan deplase nan kote yo pral mete travès la. Travès prensipal li yo span atravè diferans ki genyen ant de waf.

Leve jarèt la:Trolley la leve (oswa anvwaye) deplase nan dèyè machin nan (sou pil pon an fini) epi leve yon bout nan nouvo travès la.

Lwa Balanse:

Kòm chariot la leve travès la, pwa travès la aji kòm yon kont-moman, sa ki lakòz devan machin nan panche anlè yon ti kras.

Sistèm idwolik ak kontwòl sofistike machin nan detekte enklinezon sa a. Lè sa a, liaktivman kranpon oswa aplike yon fòs anba sou travès yo deja enstalenan dèyè.

Fòs blocage sa a jenere moman reyaktif ki nesesè pou balanse machin nan, kenbe li nivo epi ki estab. Esansyèlman, li itilize estrikti pon ki deja egziste a kòm jete lank li yo.

Transpò ak Plasman:Yon fwa balanse, Trolley la pote travès la pi devan sou gwo bout bwa prensipal la. Sistèm nan kontinyèlman ajiste fòs la blocage kòm sant gravite travès la deplase, asire balans pafè pandan tout pwosesis la.

Plasman egzak:Trolley la pozisyone travès la dirèkteman anwo pwen final li yo sou waf yo. Lè sa a, travès la bese ak presizyon nan nivo milimèt-.







Kle Design Paramèt & Espesifikasyon Pèfòmans

Paramèt	Spesifikasyon
Kapasite pou leve (pou chak travès)	120 tòn metrik
Maksimòm span (waf a waf)	50 mèt (tipik), personnalisable jiska 60m
Reyon koub minimòm	2,000 mèt (ka fèt pou reyon pi sere)
Maksimòm Klas Sipòte	±4%
Leve anvwaye	2 x Leve prensipal (tipikman 120-tòn kapasite chak)
Leve vitès leve	0-5 m/min (kontwòl vitès varyab)
Trolley Traverse Vitès	0-10 m/min (kontwòl vitès varyab)
Main Beam Lanse vitès	0-5 m/min (kontwòl vitès varyab)
Machin pwòp tèt ou-Pulse vitès	0-5 m/min (kontwòl vitès varyab)
Sistèm kontwòl	PLC santralize ak kontwòl frekans pou tout mouvman. Operasyon kontwòl remote.
Pwovizyon pou pouvwa	380V / 50Hz / 3 Faz (oswa selon kondisyon pwojè)





"120T" a endike kapasite maksimòm li leve (120 tòn metrik), ak "oto-balanse" refere a karakteristik debaz li yo otomatikman kontrekare moman sa a chavire kreye pa chaj la sispann.

Konpozan yo ka klase nan plizyè gwo sistèm:

---

1. Chaj prensipal-Estrikti Portant

Sa a se fondasyon an asye prensipal ki fòme kilè eskèlèt la nan machin nan.

Girder prensipal (gwo bout bwa):Yon estrikti asye ki gaya, ki kalite bwat-oswa bastengal-ki kouvri lajè pon an ap konstwi a. Li dwe gen gwo fòs ak frigidité pou sipòte chay la tout antye san devyasyon enpòtan.

Janm sipò:Sitiye nan tou de bout nan travès prensipal la. Sa yo se kolòn reglabl ki transfere pwa machin nan ak chaj la leve desann nan waf pon yo oswa pil la fini.

Pye devan:Souvan fiks oswa gen ajisteman limite.

Janm dèyè:Tipikman fèt pou balanse pwòp tèt ou-. Yo ka deplase orizontal sou pil pon an fini pou chanje sant gravite machin nan, ekilibre chaj la devan an.

Koneksyon ankadreman:Estrikti rijid ki konekte pye yo ak travès prensipal la, ki asire yon koneksyon ki estab ak fòs -transmèt.

2. Oto-Sistèm Balanse

Sa a se sistèm nan defini ki bay machin nan non li ak sekirite operasyonèl.

Balanse pwa (kontrepwa):Yon blòk masiv, souvan konkrè oswa asye, ki chita nan dèyè travès prensipal la. Li bay yon kontwa-moman fiks.

Mekanis travèse janm dèyè:Kle nan pwòp tèt ou-balanse. Li konsiste de:

Charyo Traversal/Chariot:Asanble wou yo tache anba pye dèyè yo.

Travèsal Rail:Ray yo fikse sou pil pon an fini.

Traversal Drive System:Ki gen ladann motè elektrik, redukteur (bwat), ak pignon ki angaje ak yon etajè sou ray yo. Sistèm sa a otomatikman deplase janm dèyè yo pi devan oswa dèyè pou ajiste moman kontrekilib la nan tan reyèl-tankou chaj la leve oswa deplase.

3. Levage ak travèse sistèm

Sistèm sa a responsab pou leve aktyèl la, mouvman lateral, ak pwezante egzak gwo bout bwa pon an.

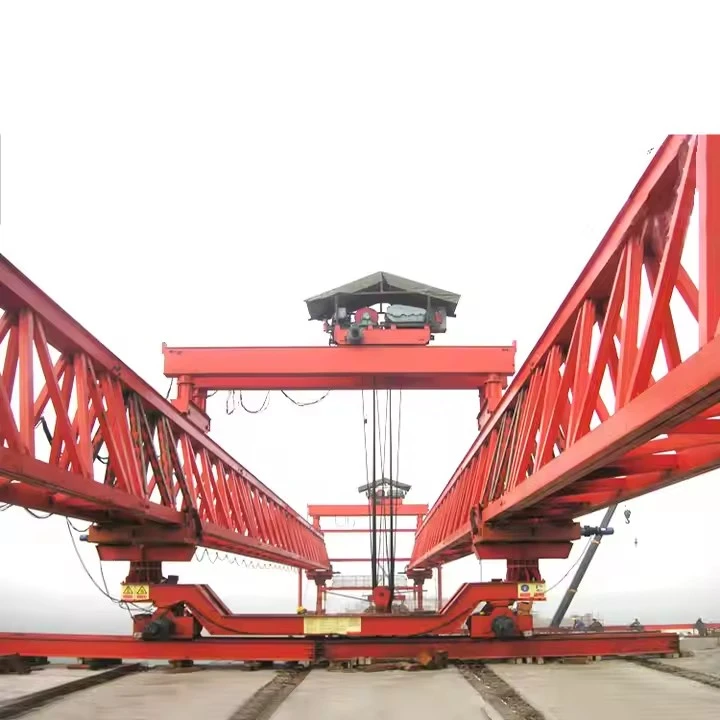

Leve Gantry (Krab):Yon chariot ki kouri sou tèt travès prensipal la. Li pote machin nan anvwaye.

Leve treuil:Kapasite wo-, treuil elektrik kontwole ak plizyè tonbe nan kòd fil. Yo fèt pou ralanti, egzak leve ak bese. Yo gen ladan fren pwisan pou sekirite.

Fil fil ak poul:Gwo -kab asye ak blòk pouli ki bay avantaj mekanik pou leve chay 120T la.

Leve travès ak epandeuz:Tache ak kwòk kòd fil yo, sa yo distribye fòs leve a nan pwen leve yo pre-defini sou travès pon an, anpeche domaj.

Mekanis Traversal Gantry:Menm jan ak sistèm travèse janm la, sa a sèvi ak motè, redukteur, ak wou pou deplase tout portik la leve lateralman sou travès prensipal la, sa ki pèmèt yon kote presi -a- kote gwo bout bwa a.

4. Sistèm Propulsion

Sistèm sa a pèmèt tout machin nan "mache" pi devan sou pon an nan pwochen pozisyon travay la.

Kondwi wou:Wou yo monte sou pye sipò yo oswa bogies separe.

Motè Propulsion ak redukteur:Bay koupl la pou kondwi wou yo.

Sistèm tren oswa tren:Machin nan kouri sou ray tanporè ki mete sou pil pon an oswa sou ray ki prepare espesyalman. Gen kèk modèl ki itilize kawotchou kawotchou sou yon sifas konkrè.

5. Sistèm idwolik

Itilize pou divès fonksyon oksilyè ki mande fòs lineyè ak kontwòl egzak.

Inite pouvwa idwolik (HPU):Inite santral la ki gen rezèvwa a, ponp, filtè, ak tiyo.

Silenn idwolik:

Silenn ajisteman janm yo:Pou byen -regle wotè vètikal pye sipò yo pou asire tout pye yo byen plante epi travès prensipal la nivo.

Silenn volan:Sou sistèm propulsion wou yo, sa yo ka itilize pou dirije bogies yo.

Silenn outrigger:Pou pwolonje lòt krik estabilize.

6. Sistèm elektrik ak kontwòl

"Sistèm nève a" nan machin nan, asire operasyon kowòdone ak san danje.

Kabin kontwòl prensipal:Sitiye sou machin nan, bay yon operatè ak yon wè klè nan zòn nan travay ak lojman tout interfaces kontwòl.

Kontwolè lojik pwogramab (PLC):Òdinatè santral la ki trete tout done detèktè yo ak kòmandman operatè yo pou kontwole motè yo, treuils, ak sistèm idwolik yo.

Kondwi frekans:Pou kontwòl lis nan vitès motè elektrik (mou kòmanse / sispann) nan levage, travèse, ak pwopilsyon, anpeche mouvman saccadé.

Detèktè:

Selil chaj:Mezire pwa chaj la leve.

Enklinomèt:Siveye nivo travès prensipal la.

Limit switch:Anpeche portik la oswa pye yo deplase pi lwen pase limit vwayaj ki an sekirite yo.

Ankode:Bay fidbak pozisyon egzak pou anvwaye ak mekanis travès yo.

Aparèy sekirite:Bouton pou kanpe ijans, anemomèt (detèktè vitès van), limyè alam, ak sistèm pwoteksyon surcharge.

7. Sekirite ak konpozan oksilyè

Sistèm Ancrage:Aparèy pou byen fèmen machin nan sou pil pon an pandan operasyon leve oswa nan gwo van.

Outriggers / Stabilizers:Lòt sipò extensible pou estabilite siplemantè sou demann.

Ekleraj:Pou operasyon lannwit-.

Bobine kab:Jere kab pouvwa a ki founi elektrisite nan machin nan pandan l ap avanse.

Pwoteksyon tonbe:Rad ak nechèl pou aksè pèsonèl yo.

---

Ki jan Karakteristik balans pwòp tèt ou-ap travay nan pratik:

Nan repo:Se machin nan balanse ak sant gravite li ant janm yo devan ak dèyè.

Leve yon chaj:Lè yon gwo travès leve nan devan an, li kreye yon moman ranvèse pwisan ki eseye panche tout machin nan pi devan.

Konpansasyon otomatik:Sistèm kontwòl la, lè l sèvi avèk done ki soti nan selil chaj ak inklinomètr, otomatikman aktive lamekanis traversal janm dèyè. Pye dèyè yo deplase bak, ogmante distans ki genyen ant sipò dèyè a ak sant gravite a. Aksyon sa a itilize pwòp pwa machin nan pou jenere yon pi gwo kont-moman, ekilibre parfe moman chaj la.

Operasyon ki estab:Machin nan rete estab ak nivo nan tout pwosesis la leve ak mete, san yo pa bezwen pou kontrepwa ekstèn oswa mare tounen nan estrikti fini.

Sistèm entegre sa a nan estrikti solid, mekanik pwisan, ak kontwòl entelijan fè 120T pwòp tèt ou balanse machin bati pon an yon solisyon trè efikas ak san danje pou konstriksyon pon modèn.









Avantaj debaz: Mekanis "Oto-Ekilibre" la

Anrektè pon tradisyonèl yo souvan te mande gwo pil sipò tanporè (falsework) yo dwe bati sou tè a pou kenbe machin nan ak segman pon yo. Oto-machin nan balanse elimine sa a.

Ki jan li fonksyone:Machin nan itilize waf pon deja-konstwi yo ak segman tabliye li fèk mete yo kòm sipò prensipal li. Li balanse pwa pwòp li yo ak pwa nan nouvo segman li ap leve lè l sèvi avèk yon sistèm kontrepwa oswa lè li byen ancrage tèt li nan estrikti pèmanan an. Sa a kreye yon bouk fòs ki estab, fèmen ki pa transfere siyifikatif moman koube desann nan waf yo.

---

Avantaj kle ki sòti nan balans pwòp tèt ou-

1. Sekirite

Eliminasyon fo travay tè:Sa a se pi gwo benefis sekirite. Pa gen okenn nesesite pou konstwi (epi pita demoli) masiv sipò tanporè apati de tè a, ki vilnerab a règleman tè, inondasyon, oswa yo te frape pa trafik.

Estabilite ak kontwòl:Sistèm balans pwòp tèt ou-la bay estabilite eksepsyonèl pandan plasman egzak segman lou yo, pou minimize risk pou yo panche oswa lage yon chaj.

Redwi risk pou travayè yo:San okenn fo travay pou rasanble ak demantèlman, ak operasyon ki fèt sitou anlè tabliye pon an, ekspoze travayè a danje nan nivo tè a siyifikativman redwi.

2. Efikasite ak vitès

Tan Sik Rapid:Machin nan ka leve, transpòte, epi mete segman nan yon sik kontinyèl, repetitif. Pwosesis liy asanblaj-sa a pi rapid pase metòd tradisyonèl jete-in-plas.

Operasyon konkouran:Pandan ke machin nan ap drese sipèstrikti a (pil la), travay la ka kontinye an menm tan sou tè ki anba a, tankou klasman, pavaj, oswa enstalasyon sèvis piblik, kòm zòn nan pa obstrue pa fo travay.

Minim Enstalasyon/Demonte:Machin nan rasanble tèt li sou pad lansman an epi apre sa "mache" sou seksyon pon yo fini, sa ki mande anpil mwens tan konfigirasyon ak demantèlman konpare ak bati fo travay anpil.

3. Benefis Ekonomik

Ekonomi siyifikatif nan pri sou fo travay:Elimine nesesite pou konsepsyon, bati, ak demonte dè milye de tòn asye tanporè oswa sipò konkrè rezilta nan materyèl menmen ak ekonomi pri travay.

Redwi Depans Travay:Pwosesis la trè mekanize epi li mande pou yon ekipaj ki pi piti konpare ak metòd tradisyonèl yo.

Pi vit Konplete Pwojè:Tan se lajan nan konstriksyon. Vitès pwosesis batiman an mennen nan fini pwojè pi bonè, sa ki diminye depans finansman pwojè an jeneral epi ki pèmèt byen (pon an) jenere revni (egzanp, peyaj) pi bonè.

4. Versatile ak adaptabilite

Apwopriye pou tèren difisil:Sa a se yon avantaj desizif. Machin nan ka fasilman travay sou fon fon yo, rivyè, marekaj, wout ki egziste deja, oswa liy tren kote bati atè-ki baze sou fo travay ta enposib, koute chè oswa trè deranje.

Manch divès kalite jeyometri:Machin modèn pwòp tèt -balanse yo ka adapte yo pou konstwi koub, pant (klas), ak seksyon super-yon pon.

Konpatibilite segman prefabrike:Li se patnè ideyal la pou metòd konstriksyon segman prefabrike, ki li menm ofri avantaj tankou kontwòl kalite siperyè nan yon anviwònman faktori.

5. Kalite ak presizyon

Plasman Segman egzat:Machin nan ekipe ak kontwòl idwolik ak elektwonik sofistike (souvan gide pa GPS ak sistèm lazè) ki pèmèt pou milimèt-nivo presizyon lè aliman ak rantre nan segman.

Pwosesis ki konsistan:Pwosesis repetitif, machin-kontwole, asire yon bon jan kalite konstriksyon toujou sou tout longè pon an.

6. Enpak anviwònman ak sosyal

Minim twoub tè:Depi pa gen gwo zòn travay ki nesesè pou fo travay, anprint anviwònman an sou tè ki anba a redwi anpil. Sa enpòtan anpil nan zòn ki sansib pou ekolojik.

Redwi dezòd trafik:Lè bati sou wout oswa ray tren ki egziste deja, operasyon machin nan lakòz dezòd minim nan trafik ki anba a, paske pa gen okenn sipò tanporè bloke wout la. Travay souvan ka kontinye san enteripsyon anba sit konstriksyon an.

Rezime

Nan sans, la120T pwòp tèt ou-balanse machin pou bati pontransfòme konstriksyon pon yo soti nan yon pwosesis ki gen anpil travay-entansif nan yon operasyon an tèt-desann, ak presizyon-kontwole, liy asanblaj-.





Karakteristik "Oto-Ekilibre" se aspè jeni ki pi enpòtan li yo. Sa vle di machin nan fèt pou balanse tèt li pandan pwosesis batiman an san yo pa bezwen sipò ekstèn pèmanan oswa yon seksyon pon fini dèyè li pou kontrepwa.

---

Aplikasyon debaz nan yon machin 120T pwòp tèt ou-ekilibre

Machin sa a se endispansab nan senaryo sa yo:

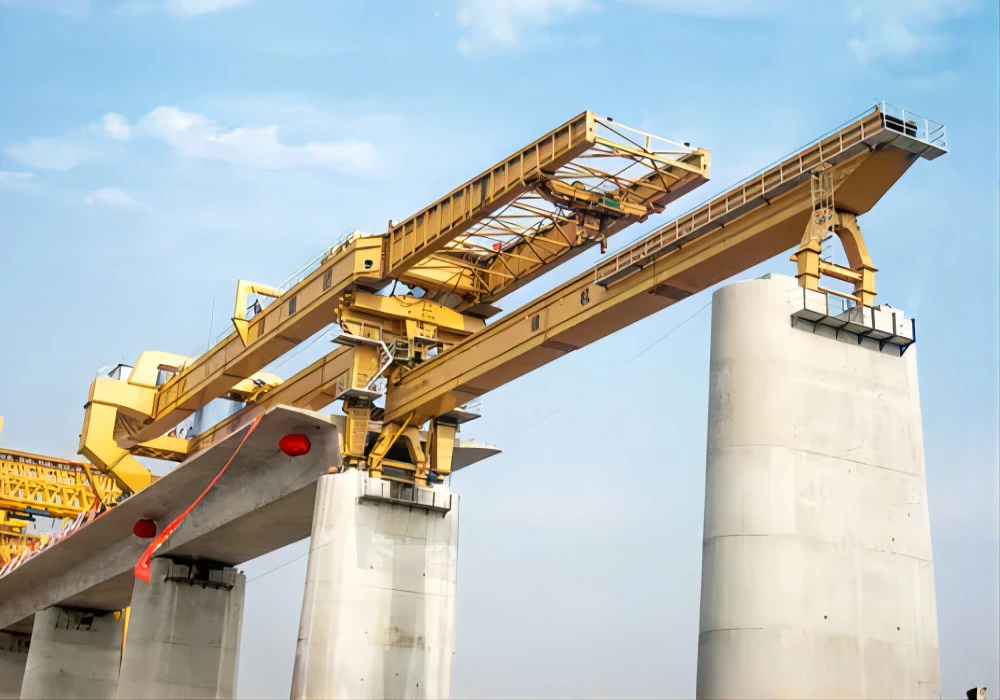

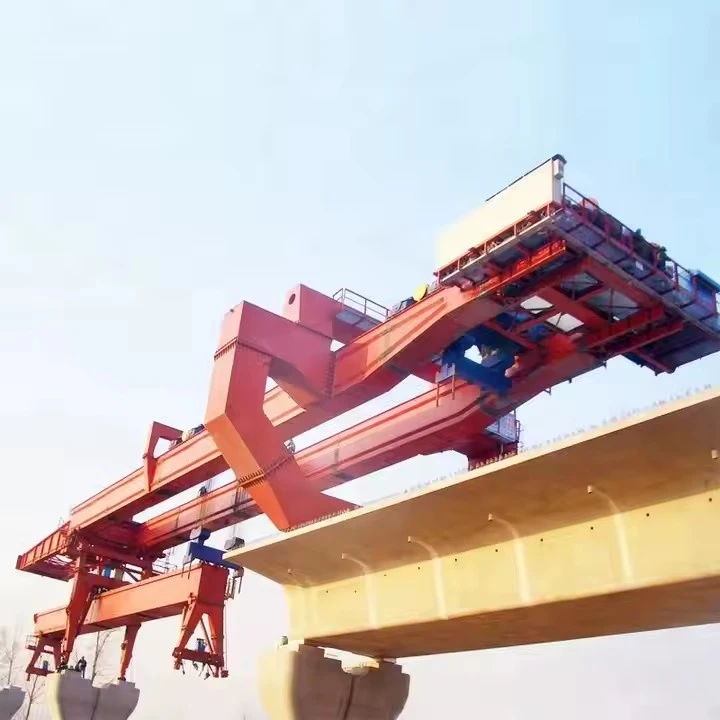

1. Konstriksyon Cantilever balanse:
Sa a se aplikasyon prensipal la. Machin nan travay nan tèt yon waf (kolòn pon), drese segman simetrik sou tou de bò ansanm.

Pwosesis:Li leve yon segman 120T sou bò gòch, Lè sa a, yon segman 120T sou bò dwat, ak sou sa.

Prensip balans pwòp tèt ou -:Lè yo mete segman ki gen pwa egal sou tou de bò an menm tan, machin nan ak pil pon an ap grandi rete nan balans pafè. Sa a kreye yon "cantilever balanse" pwolonje soti nan waf la.

2. Konstriksyon nan anviwònman difisil:

Sou fon fon oswa rivyè:Kote li enposib oswa twò chè pou konstwi echafodaj soti nan tè a.

Sou wout oswa ray tren ki egziste deja:Machin nan travay soti nan waf yo san yo pa deranje trafik ki anba a.

Nan Zòn Sisikman Aktif:Kontwòl egzak la pèmèt pou konstriksyon estrikti konplèks, fleksib.

3. Vyaduk Iben ak Echanjman:
Kapasite li pou drese pon soti nan yon sèl pwen (waf la) fè li ideyal pou konstwi rezo wout konplèks, koube ak elve yo jwenn nan echanj iben yo.

4. Konstriksyon pon tren:
Li enpòtan egalman pou konstwi gwo-vitès tren ak pon tren konvansyonèl yo, ki souvan itilize gwo travès bwat konkrè pre-estrès ki tonbe nan ranje kapasite 120T.







Pwosedi pwodiksyon pou machin pou lanse pon kontrepwa (BLM)

Kontwòl dokiman:

Pwosedi ID:PP-BLM-001

Revizyon: 1.0

Dat:[Dat emisyon]

1.0 Objektif ak Dimansyon

1.1 Objektif:
Pou defini pwosedi sistematik pou fabrikasyon, asanble, tès, ak preparasyon pou chajman yon machin pou lanse Counterweight Bridge. Sa asire ke pwodwi final la satisfè tout espesifikasyon konsepsyon, estanda kalite, ak kondisyon sekirite pou lansman segman pon prefabrike.

1.2 Dimansyon:
Pwosedi sa a kouvri tout aktivite soti nan resi matyè premyè rive nan livrezon final BLM la. Li gen ladann:

Jesyon materyèl

Steel Fabrication

Machining nan eleman kritik

Sou-asanble ak Asanble Jeneral

Enstalasyon sistèm mekanik ak idwolik

Entegrasyon sistèm elektrik ak kontwòl

Tès Akseptasyon faktori (FAT)

Tretman andigman ak penti

Demantèlman, anbalaj, ak livrezon

---

2.0 Konpozan kle nan yon BLM kontrepwa

Konprann pwodwi final la enpòtan anpil pou pwosesis pwodiksyon an. Sou-sistèm prensipal yo se:

Tretman prensipal/Girder:Estrikti prensipal ki pote chay-ki kouvri espas sa a epi sipòte segman yo.

Sipò devan (nen):Seksyon an cantilevered nan devan bastengal la.

Sipò dèyè ak ankadreman kontrepwa:Estrikti nan dèyè a ki kenbe blòk yo kontrepwa.

Lanse Gantry/Trolley:Inite k ap deplase ki transpòte segman sou tèt bastengal la.

Sistèm idwolik:Bay pouvwa pou leve, lanse, ak ajiste machin nan (silenn, ponp, tiyo, kawotchou).

Sistèm elektrik ak kontwòl:Gen ladann motè, detèktè, PLCs, ak kabin operatè a pou kontwòl presi.

Sistèm sipò:Pasaj pyeton, nechèl, ray sekirite, ak ekleraj.

---

3.0 Pwosedi Pwodiksyon Detaye

Faz 1: Jeni ak Planifikasyon

Finalizasyon konsepsyon:Desen jeni detaye, Bill of Materials (BOM), ak schematics idwolik/elektrik yo finalize epi apwouve.

Planifikasyon akizisyon:Tout materyèl ki nesesè yo (plak asye, seksyon, BEARINGS, konpozan idwolik, eleman elektrik) yo idantifye epi akizisyon inisye.

Planifikasyon pwosesis:Yo etabli sekans fabrikasyon, pwosedi soude, ak plan enspeksyon kalite.

Faz 2: Akizisyon materyèl ak enspeksyon

Resi materyèl:Matyè premyè (asye estriktirèl, plak, elatriye) yo resevwa epi konekte.

Enspeksyon kap vini:Materyèl yo enspekte pou klas, dimansyon, ak domaj sifas kont sètifika moulen ak lòd acha. Materyèl ki pa -konfòme yo mete an karantèn.

Faz 3: Steel Fabrication

Mak ak koupe:

Plak asye ak seksyon yo make dapre desen nidifikasyon pou optimize itilizasyon materyèl.

Koupe fèt lè l sèvi avèk CNC plasma/oxy{0}}koupe gaz oswa scie pou gwo presizyon.

Fòme ak koube:

Plak ki mande koube (egzanp, pou goussets, parantèz koutim) yo fòme lè l sèvi avèk fren pou laprès oswa machin woule.

Soude ak sou{0}}asanble:

Konpozan yo anfòm-lè l sèvi avèk jig ak aparèy pou asire presizyon dimansyon yo.

Soude fèt pa soude sètifye lè l sèvi avèk pwosedi apwouve (SMAW, GMAW, SAW). Soude kle yo 100% vizyèlman enspekte.

Yo kreye sub-asanble tankou kòd truss, dyagonal, ak ankadreman portique.

Soulaje estrès (si sa nesesè):

Pou konpozan kritik, ki gen miray epè-, yo ka aplike tretman chalè apre-soude (PWHT) pou soulaje estrès rezidyèl yo.

Faz 4: Machining nan eleman kritik

Eleman:Pivote zepeng, kote yo pote chèz, ak koòdone koneksyon sou bastengal prensipal la ak gantry.

Pwosesis:D 'fè sou CNC tour ak machin fraisage reyalize tolerans sere ak fini sifas amann tankou pou chak konsepsyon.

Faz 5: Asanble Jeneral (nan faktori)

Enstalasyon Zòn Asanble:Yo prepare yon zòn asanble pwòp, nivo ak ki laj.

Asanble bastengal:Sou-seksyon bastengal ki reyini yo aliyen ak boulon/soude ansanm pou fòme bastengal prensipal tout-longè a. Aliyman se kritik tcheke ak nivo lazè ak teodolit.

Sipò Estrikti Asanble:Nen an devan ak ankadreman kontrepwa dèyè yo reyini ak konekte ak bastengal prensipal la.

Enstalasyon sistèm mekanik:

Lansman portik / Trolley la reyini, epi wou / tren li yo enstale.

Leve travès ak treuil yo monte sou portik la.

Enstalasyon sistèm idwolik:

Silenn idwolik (pou leve, lanse, ak balanse) enstale.

Inite pouvwa idwolik (HPU), tiyo, manifoul, ak kanalizasyon / kawotchou yo enstale. Sistèm nan plen ak likid idwolik espesifye a.

Faz 6: Entegrasyon sistèm elektrik ak kontwòl

Enstalasyon kabinè:Panno kontwòl, kabinèt PLC, ak kondui frekans varyab (VFD) yo monte.

Fil elektrik:Tout detèktè (switch limit, LVDT, transducteur presyon), motè, ak actuators yo branche tounen nan kabinèt kontwòl yo dapre chema.

Kabin Operatè:Kabin lan enstale epi tout koòdone kontwòl (joystick, HMI tactile, arè ijans) konekte ak teste.

Faz 7: Tès Akseptasyon faktori (FAT)
Sa a se yon faz kritik pou verifye pèfòmans anvan demonte pou anbake.

Enspeksyon vizyèl ak dimansyon:Konfime ke tout konpozan yo enstale kòrèkteman ak dimansyon yo koresponn ak desen yo-konstwi yo.

Tès sistèm idwolik:

Tcheke pou fwit nan tout koneksyon.

Teste tout silenn pou ekstansyon/retraksyon konplè.

Verifye anviwònman presyon sistèm ak fonksyonalite valv sekou.

Tès Fonksyonèl (Pa gen chaj):

Opere portik lansman an: travèse li tout longè bastengal la.

Teste tout treuil ak mekanis leve.

Teste tout switch limit sekirite ak sikui arè ijans.

Tès chaj (simule):

Aplike yon chaj simulation (tipikman 125% nan chay k ap travay nominal la) nan sistèm leve a lè l sèvi avèk selil chaj kalibre oswa pwa tès.

Mezire defleksyon nan bastengal prensipal la epi konpare yo ak valè teyorik.

Tès sistèm kontwòl:

Verifye tout fonksyon ki soti nan kabin operatè a.

Tès verrouillage ak pwotokòl sekirite (pa egzanp, portique pa ka deplase si yon chay pa sipòte).

Faz 8: Tretman andigman ak Penti

Preparasyon sifas:Apre FAT, tout estrikti a netwaye ak rouye, echèl moulen, ak kontaminan lè l sèvi avèk eksplozif abrazif (egzanp, eksplozif piki) nan estanda espesifye a (egzanp, Sa 2.5).

Penti:Yon sistèm penti milti-kouch (primer, entèmedyè rad, topcoat) aplike dapre spesifikasyon teknik la, asire bon jan epesè fim sèk (DFT).

Faz 9: Demantèlman, make, ak anbalaj

Demantèlman sistematik:BLM la ak anpil atansyon demoute nan lòd ranvèse batiman sit la. Se sekans la planifye pou minimize tan remonte sit la.

Konpozan make:Chak pati make ak yon nimewo tag inik ki koresponn ak aranjman jeneral la ak desen batiman an.

Anbalaj:

Konpozan idwolik yo ak panno elektrik yo sele kont imidite ak pousyè.

Sifas machin ak fil yo grese ak pwoteje.

Manm estriktirèl yo pake ak an sekirite pou transpò lanmè-worthy/wout-merite.

Faz 10: Dokimantasyon ak livrezon

Final Dokimantasyon:Yo prepare yon dosye konplè, ki gen ladan:

Kòm-desen yo bati

Sètifika soude

Sètifika materyèl

Dyagram sikwi idwolik yo

Schema elektrik ak pwogram PLC

Rapò FAT

Manyèl operasyon ak antretyen

Dispatch:Konpozan yo pake yo chaje sou kamyon oswa resipyan anbake epi voye yo sou sit pwojè a.

---

4.0 Kontwòl Kalite ak Sekirite

Kontwòl Kalite:Yo pral swiv plan enspeksyon ak tès (ITP) nan chak etap. Tout enspeksyon yo pral dokimante.

Sekirite:Tout aktivite fabwikasyon ak asanblaj yo pral respekte pwotokòl sekirite strik nan atelye yo, tankou pèmi pou travay cho, itilizasyon PPE, ak pwosedi LOTO (Lockout-Tagout) pandan tès elektrik ak idwolik.

---

5.0 Konklizyon

Pwosedi sa a asire ke machin lan lanse pon Counterweight la pwodui nan pi wo estanda kalite, sekirite, ak pèfòmans, bay yon solisyon serye ak efikas pou pwojè konstriksyon pon yo.





---







Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.

Baj popilè: 120t pwòp tèt ou - balanse pon batiman machin, Lachin 120t pwòp tèt ou - balanse pon batiman machin manifaktirè, Swèd, faktori
