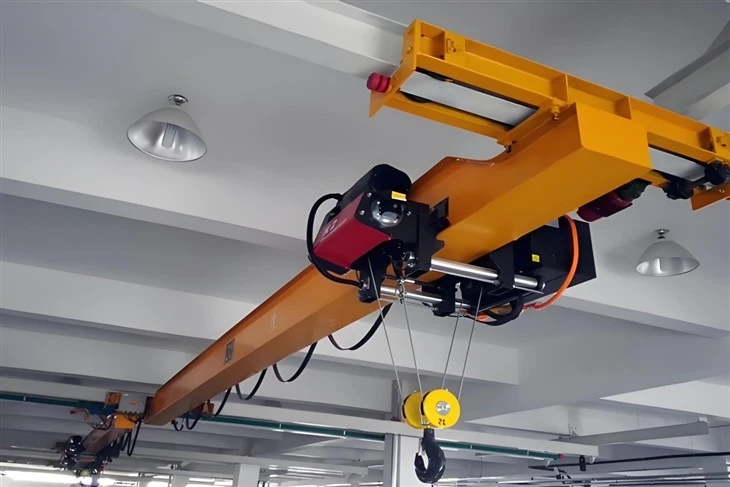

Motè-kondwi sèl gwo bout bwa teknik sou tèt li

Yon motè ki baze sou yon sèl gwo bout bwa teknik sou tèt li se yon kalite ekipman leve yo itilize nan anviwònman endistriyèl ak depo pou avanse pou pi charj lou orizontal ak vètikal. Li konsiste de yon sèl pon pon (gwo bout bwa) ki te sipòte pa kamyon fen ki kouri sou pis aterisaj ki wo, tipikman monte sou kolòn bilding oswa estrikti sipò.



An jeneral, tèt la kouri sèl teknik anlè se yon solisyon serye ak pri-efikas pou manyen charj lou nan anviwònman endistriyèl.

• Kapasite: 1-20 tòn
• Kapasite: 3. 2-80 tòn
• Longè span: 4-31. 5m
• Leve wotè: Customized dapre kondisyon sit kliyan yo
• Travay devwa: FEM Creole A5
• Voltage raged: 220V ~ 690V, 50-60 Hz, 3ph AC
• Klas Pwoteksyon: IP54 IP55
• Mòd kontwòl Crane: PendantControl \/ Remote Kontwòl \/ Cabin Kontwòl





Yon motè-kondwi yon sèl gwo bout bwa anlè teknik se yon kalite ekipman leve yo itilize nan anviwònman endistriyèl pou manyen materyèl. Konpozan kle li yo gen ladan yo:

1. konpozan prensipal:
Single girder (prensipal gwo bout bwa)-estrikti nan chaj prensipal-pote, anjeneral, te fè nan woule oswa soude asye.

Kamyon fen (cha fen) - ki sitiye nan tou de bout nan girder a, yo kay wou yo ak sipòte mouvman teknik la sou ray yo pist.

Inite gende - mekanis nan leve, ki ka elektrik chèn gende oswa fil kòd gende.

Trolley-deplase ansanm anlè a pozisyon gende a orizontal (manyèl oswa motè-kondwi).







2. Mekanis kondwi:

Bridge Drive (vwayaj motè) - motè elektrik alimante mouvman teknik la sou pist la.

Trolley Drive (si motè) - pèmèt Trolley a travèse longè a nan gwo bout bwa a.

Ice motè - Pouvwa leve a ak bese nan chay la.



3. Sistèm elektrik:

Kontwòl Panel - Kay konpozan elektrik tankou kontakteur, rle, ak kondui frekans varyab (VFDs).

Pouse bouton pendant \/ radyo kontwòl remote - itilize pa operatè a kontwole mouvman teknik.

Festoon System \/ kab bobine - jere pouvwa ak kontwòl kab mouvman.

Limit switch-Anpeche sou-vwayaj nan gende a, Trolley, oswa pon.



4. Eleman Sekirite:
Fren - asire lis kanpe (mekanik, elektwomayetik, oswa idwolik).

Bumpers \/ tanpon - absòbe chòk nan fen vwayaj la.

Surcharge Limiter - anpeche leve pi lwen pase kapasite rated.

Sispann Ijans (E-STOP)-imedyatman koupe pouvwa nan ka ta gen danje.



5. Estrikti Sipò pou:
Travèt pist - Sipòte mouvman teknik la (monte sou bilding kolòn oswa otonòm).

Tren tren - Gide wou teknik la pou vwayaj lis.

6. Pwodwi pou Telefòn si ou vle:
Echèl Crane - Peze charj pandan leve.

Anti-Way System-minimize balanse chaj.

Dirije ekleraj - amelyore vizibilite nan zòn nan travay.

Cabin (pou Cab-opere trepye)-ki fèmen estasyon operatè.



11. Crane Hook

Yon motè-kondwi yon sèl gwo bout bwa teknik sou tèt li ak yon zen teknik se yon kalite komen nan ekipman manyen materyèl yo itilize nan faktori, depo, ak anviwònman endistriyèl. Isit la nan yon pann detaye nan eleman li yo ak fonctionnalités:

Eleman kle:
Single girder (gwo bout bwa)

Prensipal orizontal gwo bout bwa a ki kouvri lajè a nan zòn nan ap travay.

Tipikman te fè nan asye woule (I-gwo bout bwa) oswa seksyon bwat fabrike pou fòs.

Fen kamyon (fen cha)

Sitiye nan tou de bout nan girder a, ekipe ak wou pou mouvman ansanm ray yo pist.

Kondwi pa motè elektrik pou vwayaj Longitudinal (ansanm pist la teknik).

Ice & Hook mekanis

Yon gende elektrik monte sou yon sèl anlè, bay leve vètikal.

Se zen an teknik tache ak kòd fil la gende a oswa chèn, yo itilize leve ak pote charj.

Ka opere atravè kontwòl pendant, radyo aleka, oswa kabin.

Sistèm pist

Konsiste de ray paralèl enstale sou bilding kolòn oswa estrikti sipò.

Crane a deplase ansanm ray sa yo pou transpò orizontal.

Kondwi Motors & Kontwòl

Vwayaj Motors pou Mouvman Bridge (ansanm pist la).

Ice motè pou leve\/bese.

Opsyon kontwòl: estasyon pendant, kontwòl remote, oswa operasyon kabin.

K ap travay prensip:
Crane a deplase sou ray yo pist (Longitudinal mouvman).

Golman an travèse ansanm yon sèl girder (vwayaj kwa).

Kwòk la asanseur, diminye, ak pozisyon charj jisteman.



12.Motè

Yon motè ki baze sou yon sèl gwo bout bwa teknik sou tèt li se yon kalite ekipman leve yo itilize nan endistriyèl ak manifakti anviwònman pou avanse pou pi charj lou orizontal ak vètikal. Li konsiste de yon gwo bout bwa pon ki te sipòte pa kamyon fen ki kouri ansanm pis aterisaj, patrone pa motè elektrik.

Eleman kle:
Girder pon sèl (gwo bout bwa)-prensipal orizontal chaj-pote estrikti a, tipikman te fè nan asye woule oswa yon seksyon bwat soude.

Kamyon fen - asanble wou sou tou de bout nan gwo bout bwa a ki pèmèt mouvman ansanm ray yo pist.

Ice & Trolley - mekanis nan leve (chèn gende oswa fil kòd gende) deplase ansanm gwo bout bwa a nan pozisyon charj.

Sistèm pist - ray monte sou bilding kolòn oswa estrikti sipò pou mouvman teknik.

Motè kondwi-motè elektrik pouvwa pon an (mouvman Longitudinal) ak gende\/Trolley (leve ak kwa-gwo bout bwa mouvman).

Sistèm kontwòl-Pendant pouse-bouton, radyo aleka, oswa kontwòl kabin-opere.

Kalite motè-kondwi trepye gwo bout bwa:
Top-kouri-teknik la deplase sou ray monte sou tèt travès pist (pi wo wotè leve).

Anba-kouri (underhung)-teknik la pandye nan bride anba a nan travès pist (apwopriye pou pi lejè charj).



8. Son ak limyè alam sistèm ak limite aparèy sekirite switch

Yon motè-kondwi yon sèl gwo bout bwa teknik sou tèt tipikman enkòpore plizyè karakteristik sekirite, ki gen ladan yon son ak sistèm alam limyè ak limite aparèy sekirite switch asire operasyon ki an sekirite. Anba la a se yon BECA de konpozan sa yo:

1. Son ak sistèm alam limyè
Objektif: Alèt pèsonèl lè teknik la se nan operasyon oswa lè yon ijans rive.

Konpozan:

Buzzer\/Horn: emèt yon avètisman ki ka tande anvan mouvman teknik kòmanse.

Strobe Light\/Beacon: Ofri yon avètisman vizyèl (limyè flache) pou endike aktivite teknik.

Aktivasyon:

Otomatikman deklanche lè teknik la kòmanse deplase.

Ka tou aktive nan ka ta gen Surcharge, echèk pouvwa, oswa sispann ijans.

Estanda Konfòmite: Satisfè OSHA, ANSI, ak kondisyon sekirite ISO.

2. Limite aparèy sekirite switch
Objektif: Anpeche teknik la ak gende soti nan depase limit vwayaj ki an sekirite, pwoteje kont kolizyon ak overtravel.

Kalite switch limit:

Ice anwo\/pi ba switch limit: sispann gende a lè zen an rive nan maksimòm\/minimòm wotè a san danje.

Trolley vwayaj limit switch: anpeche Trolley a soti nan k ap deplase pi lwen pase pon yo pon an fini.

Bridge (Long Vwayaj) Limit switch: sispann teknik la soti nan overtraveling ansanm ray yo pist.

Operasyon:

Switch mekanik oswa pwoksimite ki baze sou koupe pouvwa lè deklanche.

Gen kèk trepye ki itilize switch limit mayetik oswa ki baze sou encoder pou kontwòl egzak.

Echèk-an sekirite konsepsyon: mande pou manyèl Reyajiste apre aktivasyon asire chèk sekirite.



10. mòd kontwòl

Yon motè-kondwi yon sèl gwo bout bwa teknik sou tèt tipikman opere lè l sèvi avèk youn nan plizyè mòd kontwòl, tou depann de kondisyon aplikasyon an, konsiderasyon sekirite, ak konvenyans itilizatè. Isit la yo se mòd yo kontwòl komen:

1. Kontwòl pendant (pouse bouton pendant)
Deskripsyon: se teknik la opere atravè yon pendant pòtatif (branche oswa san fil) ak bouton pouse pou monte, travèse, ak mouvman Trolley.

Aplikasyon: Ideyal pou atelye, depo, ak ti medyòm-devwa leve operasyon yo.

Avantaj:

Senp ak pri-efikas.

Kontwòl operatè dirèk ak vizibilite klè.

Dezavantaj: ranje limite (pou kolye branche); Operatè yo dwe tou pre teknik la.

2. Radyo Remote Kontwòl (Wireless)
Deskripsyon: Sèvi ak yon kontwòl san fil remote yo opere teknik la soti nan yon distans.

Aplikasyon: Apwopriye pou anviwònman ki gen danje ladan, gwo atelye, oswa kote yo bezwen mobilite.

Avantaj:

Pi gwo fleksibilite ak sekirite (operatè ka deplase lib).

Redwi fatig konpare ak kontwòl pendant.

Dezavantaj: Mande pou jesyon batri ak chèk fyab siyal.

3. Cabin Control (Operatè Cab)
Deskripsyon: se teknik la ki opere soti nan yon taksi ki fèmen oswa louvri monte sou teknik la oswa nan yon estasyon kontwòl fiks.

Aplikasyon: lou-devwa oswa wo-frekans leve operasyon (egzanp, asye moulen, fondri).

Avantaj:

Pi bon vizibilite ak konfò pou orè long.

Apwopriye pou travay egzak ak repetitif.

Dezavantaj: pi wo pri; Mande pou aksè apwopriye ak mezi sekirite.

4. Otomatik\/semi-otomatik kontwòl (PLC\/Computerized)
Deskripsyon: Sèvi ak contrôleur lojik pwogramasyon (PLCs) oswa sistèm automatisation pou pre-pwograme mouvman yo.

Aplikasyon: travay repetitif nan manifakti, depo otomatik, oswa wo-presizyon leve.

Avantaj:

Amelyore efikasite ak diminye erè moun.

Ka entegre ak sistèm automatisation faktori.

Dezavantaj: pi wo pri inisyal; Mande pou ekspètiz pwogramasyon ak antretyen.

5. Doub kontwòl (pendant + aleka oswa lòt konbinezon)
Deskripsyon: Pèmèt oblije chanje ant mòd kontwòl diferan (egzanp, pendant ak radyo aleka) pou fleksibilite.

Aplikasyon: Enstalasyon ki bezwen plizyè operatè oswa divès bezwen operasyonèl yo.

Avantaj: versatile; Amelyore efikasite operasyonèl la.

Dezavantaj: pi konplèks fil elektrik\/konfigirasyon.



11. Trase









Yon motè ki baze sou yon sèl gwo bout bwa teknik sou tèt li ofri plizyè avantaj, fè li yon chwa popilè pou manyen materyèl nan endistri divès kalite. Isit la yo se benefis kle li yo:

1. pri-efikas
Pi ba pri inisyal konpare ak doub trepye gwo bout bwa.

Redwi enstalasyon ak antretyen depans yo.

2. Design espas-ekonomize
Estrikti kontra enfòmèl ant, ideyal pou enstalasyon ak baro limite.

Mande pou mwens espas atelye konpare ak pi gwo sistèm teknik.

3. fasil enstalasyon & operasyon
Senp asanble ak konfigirasyon akòz konsepsyon ki lejè li yo.

Itilizatè-zanmitay kontwòl (pendant oswa aleka-opere).

4. adaptabilite
Apwopriye pou limyè a mwayen-devwa leve (tipikman jiska 20 tòn).

Itilize nan atelye, depo, liy asanble, ak zòn loading.

5. enèji efikas
Operasyon elektrik motè ki kondwi mwens pouvwa konpare ak sistèm idwolik yo.

Lis ak egzak manyen chaj diminye dechè enèji.

6. serye & ba antretyen
Mwens pati k ap deplase pase trepye doub, diminye mete ak chire.

Konstriksyon dirab ak kondisyon antretyen minim.

7. Sekirite amelyore
Ekipe ak pwoteksyon Surcharge, switch limit, ak karakteristik sispann ijans.

Leve ki estab ak kontwole diminye risk aksidan.

8. Konfigirasyon fleksib
Ka Customized ak makèt diferan (chèn gende oswa fil kòd gende).

Disponib nan divès kalite chvoch ak leve wotè kostim bezwen espesifik.

9. Ogmante pwodiktivite
Pi vit chaj transpò vitès moute workflow.

Redwi travay manyèl ak fatig, amelyore efikasite.







Yon motè ki baze sou yon sèl gwo bout bwa anlè teknik se yon solisyon leve versatile lajman itilize nan divès kalite aplikasyon pou endistriyèl ak komèsyal yo. Li konsiste de yon gwo bout bwa pon ki te sipòte pa kamyon fen ki kouri sou pis aterisaj, ak yon gende ak Trolley pou leve ak deplase charj orizontal. Isit la yo se aplikasyon kle li yo:

1. Faktori Faktori
Liy asanble: transpòte konpozan ant estasyon travay.

Machin loading\/dechaje: manyen pati lou nan D ', Stamping, oswa fòje operasyon yo.

Entegrasyon Depo: Botwe matyè premyè oswa machandiz fini nan etablisman an.

2. Depo & lojistik
Loading\/dechaje kamyon: efikasite deplase machandiz nan ak soti nan depo.

Lòd davwa: Ede nan anpile ak retwouve palettes oswa atik lou.

Kwa-ancrage: transfere charj ant machin transpò.

3. Atelye ak boutik reparasyon
Reparasyon otomobil: leve motè, transmisyon, oswa kò machin.

Metal fabwikasyon: manyen plak asye, travès, oswa estrikti soude.

Travay antretyen: sèvis lou machin oswa ekipman.

4. Konstriksyon ak manyen materyèl
Precast manyen konkrè: k ap deplase dal, kolòn, oswa travès.

EREKSYON STEEL: Ede nan pwezante eleman asye estriktirèl.

Pwovizyon pou yad: òganize ak transpòte materyèl konstriksyon.

5. Plant pouvwa & Endistri lou
Antretyen nan turbines & dèlko: leve eleman lou pou sèvis.

Antretyen chofaj: manyen gwo pati nan plant tèmik oswa nikleyè.

Mining & mineral pwosesis: deplase minre, brwayeur, oswa machin lou.

6. Papye & Endistri Enpresyon
Roll manyen: transpòte gwo woulo papye san danje.

Peze antretyen: Enstale oswa sèvis machin enprime lou.

7. Aviyasyon & Aerospace
Asanble avyon: deplase zèl, seksyon karleng, oswa motè.

Manyen eleman: transpòte pati avyon lou.

8. Ekipman otomobil & lou
Liy pwodiksyon: k ap deplase kò machin, motè, oswa asanble.

Manyen kawotchou: leve ak pwezante kawotchou gwo nan manifakti plant yo.







Pwosedi pwodiksyon an pou yon motè ki te kondwi yon sèl gwo bout bwa anlè teknik enplike nan plizyè etap kle yo, ki soti nan konsepsyon nan tès final la. Anba la a se yon deskripsyon etap-pa-etap nan pwosesis la manifakti tipik:

1. Design & Jeni
Kondisyon analiz: Detèmine kapasite chaj, span, leve wotè, sik devwa, ak anviwònman opere (egzanp, andedan kay la\/deyò).

CAD Modeling: Kreye desen 3D pou gwo bout bwa prensipal la, cha fen, gende, ak sistèm elektrik.

Kalkil estriktirèl: Verifye deformation gwo bout bwa, analiz estrès, ak konfòmite avèk estanda (egzanp, ISO, FEM, DIN, oswa CMAA).

Seleksyon materyèl: Chwazi nòt asye (egzanp, Q235b oswa Q345b pou gwo bout bwa a) ak konpozan (motè, angrenaj, fren).

2. akizisyon materyèl
Achte matyè premyè (plak asye, Des) ak pati achte:

Elektrik gende oswa Trolley (pre-te fè oswa koutim).

Motè, bwat, wou, ak fren.

Konpozan elektrik (kontwòl panèl, pendant\/aleka, switch limit).

Ray (si yo pa enkli nan etablisman kliyan an).

3. Fabwikasyon nan eleman prensipal la
A. pwodiksyon gwo bout bwa prensipal la
Koupe: plak asye yo koupe atravè CNC Plasma\/lazè koupe.

Soudure:

Weld entènèt la ak èl yo fòme I-gwo bout bwa a (bwat bwat pou pi lou charj).

Estrès-soulaje (tretman chalè) diminye deformasyon soude.

MACHINING: Egzèsis twou pou koneksyon ak fini sifas yo.

Piki eksplozif & penti: Anti-Rust Tretman (Jadendanfan + Topcoat).

B. fen cha (kamyon fen)
Fabricate ankadreman ak wou, tanpon, ak mekanis kondwi.

Enstale motè kondwi, bwat, ak fren.

4. Asanble
Beam-fen entegrasyon cha: boulon oswa soude gwo bout bwa prensipal la nan fen cha.

Ice\/Trolley Enstalasyon: mòn elektrik la gende oswa Trolley sou gwo bout bwa a.

Fil elektrik elektrik: Konekte ekipman pou pouvwa, sistèm kontwòl, ak aparèy sekirite (egzanp, switch limit, pwoteksyon Surcharge).

5. Tès & Kontwòl Kalite
Enspeksyon dimansyon: Verifye span, leve wotè, ak aliyman.

Tès chaj:

Tès chaj estatik: 125% nan kapasite rated (10 minit).

Tès chaj dinamik: 110% nan kapasite rated ak chèk operasyonèl.

Tès fonksyonèl:

Ice leve\/bese, Trolley vwayaj, Bridge Mouvman.

Sispann ijans, switch limit, ak sekirite elektrik.

Sètifikasyon: rapò tès pwoblèm (PER ISO 9001 oswa règleman lokal yo).

6. Demonte & anbalaj
Demantèl pou anbake (si sa nesesè) ak pwoteje konpozan ak anbalaj ki enpèmeyab.

Mete etikèt sou pati pou fasil reassembly.

7. Livrezon & Enstalasyon
Asanble sou plas (pa manifakti oswa ekip kliyan an).

Final komisyonin ak fòmasyon operatè.





Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout antye te rive.

Baj popilè: motè-kondwi yon sèl gwo bout bwa teknik, Lachin motè-kondwi sèl gwo bout bwa anlè Crane manifaktirè, founisè, faktori
