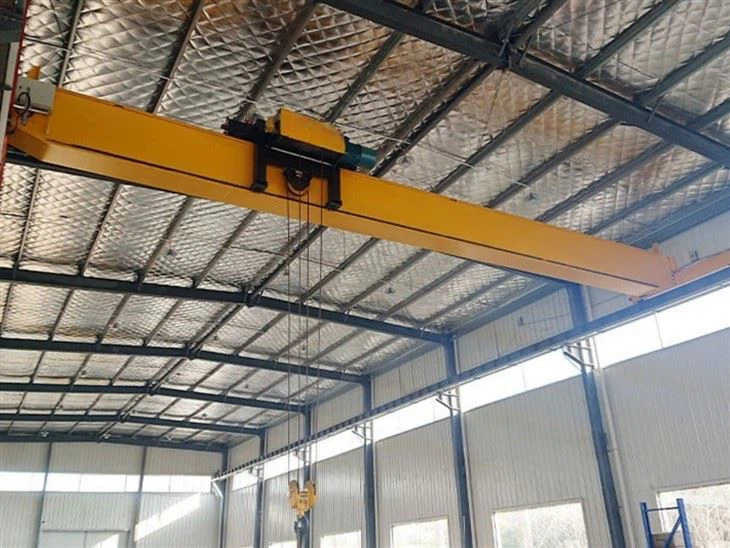

Top kouri sèl teknik girder

Yon sèl anlè teknik anlè se yon chwa popilè pou manyen materyèl akòz pri-efikasite li yo, senplisite, ak adaptabilite.
Karakteristik kle nan tèt-kouri trepye yon sèl girder:
Kapasite: Tipikman 1 tòn a 20 tòn (kèk ale jiska 32 tòn).

SPAN: Jiska 30 mèt (depann sou konsepsyon & ranfòsman).

Leve wotè: customizable (jiska 30m oswa plis ak desen espesyal).

Kalite gende: elektrik fil kòd gende oswa chenn gende (egzanp, Demag DC-Pro, ABUS EHB).

Kontwòl: pendant, radyo aleka, oswa kabin-opere.

Opsyon vitès: kondwi frekans varyab (VFD) pou operasyon lis.

Kamyon Fen: Double-girder style pou pi bon distribisyon chaj.

Pistwa gwo bout bwa: estrikti asye (I-gwo bout bwa oswa bwat bwat) monte sou kolòn.



An jeneral, tèt la kouri sèl teknik anlè se yon solisyon serye ak pri-efikas pou manyen charj lou nan anviwònman endistriyèl.

• Kapasite: 1-20 tòn
• Kapasite: 3. 2-80 tòn
• Longè span: 4-31. 5m
• Leve wotè: Customized dapre kondisyon sit kliyan yo
• Travay devwa: FEM Creole A5
• Voltage raged: 220V ~ 690V, 50-60 Hz, 3ph AC
• Klas Pwoteksyon: IP54 IP55
• Mòd kontwòl Crane: PendantControl \/ Remote Kontwòl \/ Cabin Kontwòl





Yon sèl anlè teknik anlè se yon kalite teknik ki konsiste de yon gwo bout bwa pon ki te sipòte pa kamyon fen epi li se tipikman itilize pou limyè a modere leve aplikasyon yo. Isit la yo se eleman kle yo nan yon teknik tèt-kouri sèl anlè:



1. Bridge Girder (Main Beam)
Prensipal la orizontal gwo bout bwa ki kouvri lajè a nan pist la teknik.

Anjeneral te fè nan asye woule (I-gwo bout bwa) oswa seksyon bwat fabrike pou charj pi lou.

Sipòte gende a ak Trolley.



2. Kamyon fen (cha fen)
Estrikti wou nan chak fen nan girder a ki pèmèt teknik la pou avanse pou pi sou ray yo pist.

Konpoze de wou, BEARINGS, ak mekanis kondwi (pou trepye mache).



3. anvwaye & Trolley
Elektrik oswa manyèl gende - mekanis nan leve (chenn gende oswa fil kòd gende).

Trolley - ankadreman an ki pote gende a ak deplase ansanm anlè a.

4. ray pist
Tren asye monte sou travès pist (swa etaj-sipòte oswa plafon-sispann).

Crane a deplase ansanm ray sa yo.



5. Mekanis kondwi (pou trepye mache)
Bridge Drive - Motè ak bwat ki deplase teknik la sou pist la.

Trolley Drive - deplase Trolley a ansanm anlè a (si motè).

6. Kontwòl
Kontwòl pendant (branche oswa san fil) - itilize pa operatè a pou avanse pou pi teknik la, gende, ak Trolley.

Radyo kontwòl remote (pou sistèm avanse).



7. Bumpers & fen sispann
Kawotchou oswa idwolik chok yo absòbe enpak nan bout yo nan pist la.

Limite switch yo anpeche sou-vwayaj.

8. Sistèm elektrik
Sistèm Festoon oswa bobin kab - pou ekipman pou pouvwa a teknik la.

Kontwòl panèl & fil elektrik - jere operasyon motè.

9. fren ak aparèy sekirite
Fren mekanik - anpeche mouvman entansyonel.

Pwoteksyon Surcharge - anpeche leve pi lwen pase kapasite.

Ijans Stop (E-STOP)-pou are imedya.

10. travès pist (estrikti sipò)
Travès asye (I-travès oswa fabrike) ki sipòte ray yo pist.

Ka otonòm oswa tache ak kolòn bilding lan.



11. Crane Hook

Se zen an teknik tache ak gende a ak ki disponib nan konfigirasyon divès kalite (egzanp, sekirite fèmen zen, C-Hook, Ramshorn Hook) depann sou aplikasyon an.

Kwòk yo tipikman rated pou kapasite diferan (egzanp, 1 tòn a 20 tòn oswa plis).



12.Motor

1. Kalite motè yo itilize nan yon sèl trepye girder
Ice motè: Pouvwa mekanis nan leve (tipikman yon gende elektrik ak yon motè bati-an).

Vwayaj Motor (Bridge & Trolley): deplase teknik la sou pist la (Bridge vwayaj) ak gende a ansanm anlè a (Trolley vwayaj).

2. espesifikasyon motè komen
Ranje pouvwa:

Ice motè: 1.5 kW a 15 kW (depann sou kapasite, egzanp, 1- tòn 10- trepye tòn).

Vwayaj motè: 0. 2 kW a 3 kW (pou mouvman lis).

Voltage: 220V\/380V (3- faz AC), 480V (endistriyèl), oswa 24V\/48V (pou sistèm ki ba-vòltaj).

Vitès:

Ice: 8-30 m\/min (opsyon vitès varyab ki disponib).

Vwayaje: 10-30 m\/min (reglabl via frekans varyateur).

Sik devwa: S3 (tanzantan) oswa S4 (kontinyèl ak kòmanse\/arè).



8. Son ak limyè alam sistèm ak limite aparèy sekirite switch

Yon sèl teknik anlè tipikman gen ladan plizyè aparèy sekirite, ak son an ak sistèm alam limyè ak switch limit yo te kritik pou operasyon ki an sekirite. Anba la a se yon BECA de konpozan sa yo ak fonksyon yo:

1. Son ak sistèm alam limyè
Objektif: Ofri avètisman ki ka tande ak vizyèl anvan ak pandan mouvman teknik pou alète pèsonèl ki tou pre yo.

Konpozan:

Buzzer\/Horn: emèt yon son byen fò lè teknik la aktive oswa apwoche yon limit.

Strobe limyè\/Beacon: flache ki ap dirije oswa wotasyon limyè pou gwo-vizibilite avètisman.

Deklanchman deklanchman:

Lè se teknik la mache sou.

Anvan ou kòmanse oswa kanpe mouvman.

Lè apwoche yon switch limit (fen-of-vwayaj avètisman).

Nan sitiyasyon sispann ijans yo.

2. limite aparèy sekirite switch
Objektif: anpeche teknik la (oswa gende) soti nan sou-vwayaje pi lwen pase limit ki an sekirite, pwoteje kont kolizyon ak domaj mekanik.

Kalite:

Hook anwo\/pi ba switch limit: sispann gende a lè zen an rive nan wotè maksimòm oswa pwofondè.

Trolley vwayaj limit switch: anpeche Trolley a soti nan k ap deplase pi lwen pase pwent an.

Bridge (Crane) vwayaj limit switch: sispann teknik la lè li rive nan fen pist la.

Kalite komen nan switch limit:

Switch limit mekanik (levye-opere, Cam-kalite).

Switch pwoksimite mayetik (ki pa kontak, plis dirab).

Limit Rotary ki baze sou encoder (pou pwezante egzak).

Konfòmite sekirite
Sistèm sa yo konfòme yo avèk OSHA, ANSI, ISO, ak estanda CMAA pou trepye sou tèt yo.

Tès regilye ak antretyen oblije asire fonctionnalités.

Entegrasyon ak kontwòl teknik
Alam la ak limit switch yo branche nan panèl kontwòl teknik la.

Gen kèk sistèm ki gen ladan contrôleur lojik pwogramasyon (PLCs) pou automatisation avanse ak sekirite anklanchman.



10. mòd kontwòl

Yon sèl anlè teknik anlè tipikman gen plizyè mòd kontwòl kostim diferan bezwen operasyonèl. Chwa a depann sou faktè tankou kondisyon presizyon, frekans nan itilize, ak konsiderasyon sekirite. Isit la yo se mòd yo kontwòl tèt yo itilize pou trepye sèl girder:

1. Kontwòl pendant (pouse bouton pandil)
Deskripsyon: opsyon ki pi komen ak ékonomi, ki opere atravè yon pendant pòtatif ak bouton pou monte, bese, ak Trolley\/Bridge mouvman.

Pi bon pou: atelye jeneral-bi, depo, ak limyè-a-medyòm-devwa aplikasyon yo.

Avantaj: senp, pri-efikas, ak fasil yo sèvi ak.

Dezavantaj: ranje limite (operatè yo dwe tou pre teknik la).

2. Radyo Remote Kontwòl (Wireless)
Deskripsyon: Sèvi ak yon kontwòl san fil remote (RF oswa Bluetooth) pou opere teknik ki soti nan yon distans.

Pi bon pou: gwo atelye, anviwònman ki gen danje ladan, oswa lè operatè a bezwen mobilite.

Avantaj: pi gwo fleksibilite, vizibilite amelyore, ak operasyon pi an sekirite nan gwo tanperati oswa espas fèmen.

Dezavantaj: yon ti kras pi wo pri; Mande pou jesyon batri.

3. Cabin Control (Operatè Cab)
Deskripsyon: se teknik la ki opere soti nan yon taksi ki fèmen oswa louvri monte sou teknik la.

Pi bon pou: lou-devwa, operasyon wo-frekans (egzanp, moulen asye, fondri).

Avantaj: Pi bon vizibilite pou manyen egzak, ergonomic pou orè long.

Dezavantaj: pi wo pri ak mande pou plis espas.

4. Otomatik\/semi-otomatik kontwòl (PLC & detèktè)
Deskripsyon: Sèvi ak contrôleur lojik pwogramasyon (PLCs), detèktè, ak lojisyèl pou mouvman otomatik.

Pi bon pou: travay repetitif (egzanp, liy pwodiksyon, depo otomatik).

Avantaj: diminye depans travay, amelyore presizyon, ak amelyore sekirite.

Dezavantaj: segondè pri inisyal ak mande pou ekspètiz teknik.

5. Kontwòl etaj (atravè pendant long oswa manch)
Deskripsyon: Yon pi long kab pendant oswa etaj-monte joystick pèmèt operasyon ki sòti nan yon pozisyon fiks.

Pi bon pou: Sitiyasyon kote kontwòl remote se nesesè, men kontwòl pendant se twò restriksyon.

Avantaj: Plis ki estab pase san fil, pa gen okenn depandans batri.

Dezavantaj: jesyon kab ka ankonbran.




11. Trase









Yon sèl anlè teknik anlè se yon chwa popilè pou anpil aplikasyon endistriyèl akòz pri-efikasite li yo, efikasite, ak adaptabilite. Isit la yo se avantaj ki genyen nan tèt yo lè l sèvi avèk yon tèt-kouri sèl teknik girder:

1. Solisyon pri-efikas
Pi ba pri inisyal konpare ak trepye doub anlè akòz konsepsyon ki pi senp ak mwens konpozan.

Redwi enstalasyon ak antretyen depans yo.

2. Design ki lejè & ekonomize espas
Mande pou mwens baro pase trepye doub girder, fè li ideyal pou fasilite ki gen restriksyon wotè.

Estrikti kontra enfòmèl ant pèmèt pou pi bon itilizasyon espas nan atelye oswa depo.

3. fasil enstalasyon & antretyen
Estrikti senp ak mwens pati vle di enstalasyon pi vit ak pi fasil sèvis.

Kondisyon antretyen minimòm, diminye D 'ak depans operasyonèl yo.

4. Segondè efikasite & operasyon lis
Elektrik gende Trolley asire egzak manyen chaj.

Smooth vwayaj ansanm travès yo pist ak repiyans minim.

5. adaptabilite nan aplikasyon yo
Apwopriye pou limyè a mwayen-devwa leve (tipikman jiska 20 tòn).

Itilize nan atelye, depo, liy asanble, ak plant manifakti.

6. Opsyon customizable
Span reglabl, leve wotè, ak vitès matche ak bezwen espesifik.

Ka ekipe ak kondui frekans varyab (VFDs) pou pi bon kontwòl vitès.

7. serye & dirab
Te fè soti nan-wo kalite asye pou alontèm pèfòmans.

Konstriksyon solid asire estabilite ak sekirite pandan operasyon.

8. enèji efikas
Konsome mwens pouvwa konpare ak pi gwo trepye, diminye depans operasyonèl yo.

9. Konfòmite avèk estanda sekirite yo
Satisfè règleman sekirite entènasyonal (ISO, OSHA, CMAA) ak karakteristik tankou pwoteksyon Surcharge ak switch limit.

10. Ideyal pou sik devwa modere
Pi byen adapte pou aplikasyon ki pa mande pou kontinyèl leve lou, ofri yon balans ant pèfòmans ak pri.





Cranes yon sèl girder yo lajman itilize nan endistri divès kalite akòz pri-efikasite yo, konsepsyon kontra enfòmèl ant, ak fasilite nan enstalasyon. Isit la yo se kèk nan aplikasyon yo an tèt nan yon sèl trepye anlè tèt:

1. Liy Faktori ak Asanble
Itilize pou leve ak deplase matyè premyè, pati machin, ak pwodwi fini.

Komen nan manifakti otomobil, elektwonik, ak machin.

2. Depo & lojistik
Efikasite manch palettes, resipyan, ak pakè lou.

Ideyal pou loading\/dechaje machandiz nan sant distribisyon.

3. Steel & Metal Processing
Transfè anwoulman asye, dra, ak ba metal nan fondri ak moulen woule.

Souvan ekipe ak levatè elektwomayetik oswa vakyòm.

4. Konstriksyon Materyèl Manyen
Deplase sak siman, brik, ak estrikti prefabrike.

Itilize nan prefabrike plant konkrè ak yad ekipman pou konstriksyon.

5. Plant pouvwa ak sektè enèji
Asanseur turbines, dèlko, ak ekipman antretyen lou.

Apwopriye pou enstalasyon hydro, tèmik, ak fòs nikleyè.

6. Papye & Endistri Enpresyon
Manch woulo papye ak machin enprime lou.

Asire koule materyèl lis nan liy pwodiksyon an.

7. Mining & Mineral Processing
Transpòte minre, mineral, ak materyèl esansyèl nan plant pwosesis.

8. Aviyasyon & Aerospace
Rasanble konpozan avyon ak deplase pati motè lou.

9. Manje ak bwason endistri
Desen ijyenik ki disponib pou leve atik manje esansyèl ak anbalaj.

10. Antretyen ak boutik reparasyon
Itilize nan atelye pou leve machin lou pandan sèvis la.













Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout antye te rive.
