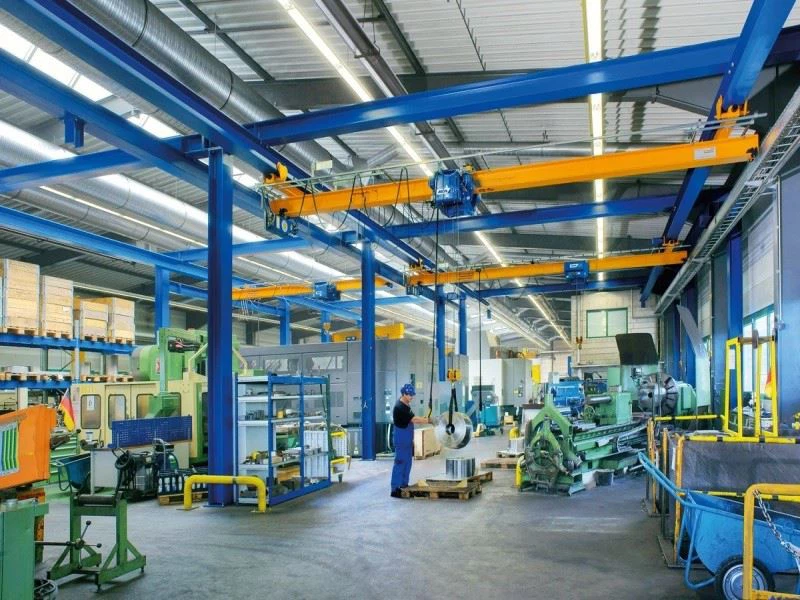

Vwayaje anlè
1.Yon vwayaj anlè se yon kalite teknik ki itilize pou leve ak deplase chay lou sou yon chemen orizontal. Li fèt pou vwayaje sou zòn travay la, bay solisyon leve efikas ak versatile pou plizyè aplikasyon endistriyèl. Anlè trepye vwayaje yo souvan anplwaye nan fabrikasyon, depo, lakou anbake, ak sit konstriksyon.
2.Apèsi sou lekòl la
Yon vwayaj anlè, ke yo rele tou yon teknik anlè oswa teknik pon, konsiste de yon pon ki kouvri lajè yon zòn travay ak yon chariot ki deplase sou pon an. Sistèm teknik sa a pèmèt pou leve ak deplase chaj yo atravè tout espas travay la, bay fleksibilite ak efikasite nan manyen materyèl.
3.Single Girder anlè teknik
Deskripsyon: Karakteristik yon sèl travès pon sipòte pa kamyon fen. Li apwopriye pou pi lejè chaj ak pi piti kondisyon span.
Avantaj: Konsepsyon pri-efikas ak pi senp, ideyal pou enstalasyon ki gen pi ba kapasite chaj ak span pi kout.
4.Konklizyon
Trepye vwayaje anlè yo se zouti esansyèl nan divès anviwònman endistriyèl ak komèsyal, ki ofri solisyon efikas ak versatile pou leve. Avèk konsepsyon solid yo, adaptabilite nan aplikasyon diferan, ak karakteristik sekirite avanse, yo jwe yon wòl enpòtan nan amelyore pwodiktivite ak sekirite nan operasyon manyen materyèl.
Max. Wotè leve: 30M
Garanti: 1 ane
Pwa (KG): 2000 kg
Max. Leve chaj: 20 tòn
Span: 3 ~ 22.5 m oswa Customized
Espansyon:7.5-40m
Devwa travay: M3 ~ M8 (A3 ~ A7)
Foto & Konpozan
Gwo bout bwa prensipal la
Yon vwayaj anlè se yon kalite teknik ki itilize pou leve ak deplase chay lou sou yon chemen orizontal. Li fèt pou vwayaje sou zòn travay la, bay solisyon leve efikas ak versatile pou plizyè aplikasyon endistriyèl. Anlè trepye vwayaje yo souvan anplwaye nan fabrikasyon, depo, lakou anbake, ak sit konstriksyon.
Konsepsyon ak konstriksyon
Materyèl
Materyèl komen: Tipikman fèt ak asye estriktirèl ki gen gwo fòs oswa asye alyaj pou kenbe tèt ak chay lou ak estrès. Kalite seksyon: Èske yo ka konstwi soti nan divès seksyon asye, ki gen ladan I-travès, travès bwat, oswa T-seksyon, tou depann de konsepsyon an. kondisyon.
3.Types Main Beams
Single Girder: Yon sèl gwo bout bwa orizontal sipòte pa kamyon fen. Apwopriye pou chaj pi lejè ak pi kout span.
4.Konklizyon
Gwo bout bwa prensipal yon vwayaj anlè se yon eleman enpòtan ki bay sipò, estabilite, ak kapasite pou pote chay. Konsepsyon li yo, seleksyon materyèl, ak konstriksyon yo enpòtan anpil pou asire operasyon an sekirite ak efikas teknik la. Bon antretyen ak enspeksyon gwo bout bwa prensipal la esansyèl pou kenbe pèfòmans li yo ak pwolonje lavi operasyonèl teknik la.
Sistèm leve
1.Sistèm leve nan yon teknik vwayaje anlè responsab pou fonksyon an kritik nan leve ak bese chaj. Li konsiste de plizyè eleman kle ki travay ansanm pou bay manyen materyèl egzak ak efikas.
2.Key Eleman
a. Leve
Deskripsyon: Levage a se aparèy prensipal ki responsab pou leve ak bese chay la. Li tipikman gen ladan yon motè, tanbou, ak mekanis leve.
Kalite:
Ice elektrik: Sèvi ak yon motè elektrik pou kondwi tanbou a epi leve chay la. Souvan itilize pou fyab li yo ak fasilite nan kontwòl.
Manyèl Ice: Opere manyèlman lè l sèvi avèk yon chèn men oswa yon manivèl, apwopriye pou chaj pi lejè ak sitiyasyon kote ekipman pou pouvwa pa disponib.
b. Tanbou
Deskripsyon: Tanbou a se yon eleman silendrik alantou ki kòd la leve oswa chèn blese.
Fonksyon: Tanbou a wotasyon nan van oswa dewoulman kòd la oswa chèn, sa ki pèmèt anvwaye a leve oswa bese chay la.
c. Leve kòd oswa chèn
Deskripsyon: Se kòd la leve (tipikman fèt an asye) oswa chèn (te fè nan asye alyaj) pou konekte chay la ak anvwaye an.
Fonksyon: Transfere fòs la leve soti nan anvwaye a nan chaj la. Kòd la oswa chèn dwe fò ase pou okipe kapasite maksimòm chaj la.
3.Konklizyon
Sistèm leve yon teknik vwayaj anlè se yon eleman enpòtan ki fèt pou manyen chaj efikas ak san danje. Avèk eleman divès kalite li yo, ki gen ladan anvwaye, tanbou, kòd oswa chèn, ak karakteristik sekirite, li asire egzak leve ak bese nan chaj. Bon konsepsyon, antretyen, ak operasyon nan sistèm nan leve yo esansyèl pou maksimize pèfòmans ak sekirite nan divès aplikasyon endistriyèl ak komèsyal yo.
3.Fen gwo bout bwa
1.Fè gwo bout bwa a, ke yo rele tou kamyon an fen oswa cha, se yon eleman esansyèl nan yon teknik vwayaje anlè. Li sipòte gwo bout bwa prensipal la (pon girder) epi li pèmèt teknik la vwayaje sou ray sipò yo oswa gantry.
2.Design ak konstriksyon
a. Eleman
Fen cha: Sa yo se estrikti ki kenbe wou yo oswa tren yo epi sipòte gwo bout bwa prensipal la. Yo enkli bagay sa yo:
Wou: Wou lou oswa woulèt ki deplase sou ray yo oswa gantry. Yo fèt pou okipe chay teknik la epi fasilite mouvman lis.
BEARINGS: Sipòte wou yo epi redwi friksyon, asire mouvman lis ak efikas nan teknik la.
Ankadreman: Ankadreman gwo bout bwa a se yon estrikti solid ki sipòte wou yo epi ki tache ak gwo bout bwa prensipal la. Li se tipikman te fè soti nan asye wo-fòs oswa lòt materyèl dirab.
b. Materyèl
Materyèl konstriksyon: Tipikman konstwi soti nan asye estriktirèl wo-fòs asire durability ak kapasite chaj-pote.
Pwoteksyon korozyon: Souvan trete ak kouch pwoteksyon oswa penti pou anpeche rouye ak korozyon, espesyalman nan anviwònman piman bouk.
3.Konklizyon
Gwo bout bout yon teknik vwayaje anlè se yon eleman enpòtan ki bay sipò, estabilite, ak mobilite nan sistèm teknik la. Konsepsyon, materyèl, ak antretyen li yo enpòtan anpil pou asire operasyon efikas teknik ak sekirite. Bon enstalasyon, aliyman, ak enspeksyon regilye nan gwo bout bwa a kontribye nan pèfòmans an jeneral ak fyab nan teknik la vwayaje anlè.
4.Crane vwayaje mekanis
1.Mekanis vwayaj teknik la se yon eleman enpòtan nan yon teknik vwayaje anlè, ki pèmèt li deplase orizontal sou ray yo oswa estrikti portique. Mekanis sa a esansyèl pou pwezante chaj la jisteman nan zòn travay la.
2.Key Eleman
a. Fen kamyon yo (Fen cha yo)
Deskripsyon: Kamyon fen yo se asanble yo monte nan chak bout gwo bout bwa prensipal teknik la. Yo loje wou yo oswa woulèt ki vwayaje sou ray yo oswa portik.
Fonksyon: Sipòte gwo bout bwa prensipal la epi bay mekanis mouvman pou teknik la.
b. Wou oswa woulèt
Deskripsyon: Wou oswa woulèt yo monte sou kamyon yo nan fen epi kouri sou ray sipò yo oswa gantry.
Fonksyon: Fasilite mouvman orizontal teknik la. Wou yo anjeneral lou epi yo fèt pou okipe chaj teknik la.
c. Rail oswa Gantry
Deskripsyon: Rail yo se ray orizontal yo monte sou estrikti bilding lan oswa kolòn sipò. Portik yo se estrikti ki sipòte ray yo epi ki bay yon chemen pou teknik la.
Fonksyon: Bay tras la sou ki teknik la vwayaje. Rails yo anjeneral te fè soti nan asye wo-fòs kenbe tèt ak chaj la ak estrès.
3.Operasyon
Mouvman orizontal
Vwayaje: teknik la deplase orizontal pa wotasyon wou yo sou kamyon yo fen. Mekanis kondwi a pouvwa mouvman sa a, ki pèmèt teknik la kouvri tout span nan zòn travay la.
Kontwòl: Mouvman kontwole atravè yon panèl kontwòl oswa kontwòl remote, sa ki pèmèt operatè yo ajiste vitès la ak direksyon vwayaj.
4.Konklizyon
Mekanis vwayaj teknik la se yon eleman fondamantal nan yon teknik vwayaj anlè, ki pèmèt li deplase orizontal atravè zòn travay la. Konsepsyon li yo, ki gen ladan kamyon final yo, wou, ray, ak mekanis kondwi, enpòtan anpil pou asire operasyon efikas ak an sekirite. Bon antretyen, aliyman, ak karakteristik sekirite yo kontribye nan pèfòmans jeneral teknik la ak fyab nan divès aplikasyon endistriyèl ak komèsyal yo.
5.Trolley vwayaje mekanis
1.Mekanis vwayaje Trolley la se yon eleman kritik nan yon teknik vwayaje anlè, responsab pou mouvman orizontal Trolley la atravè gwo bout bwa prensipal la (pon girder). Mekanis sa a pèmèt pwezante egzak chaj la nan zòn travay la
2.Key Eleman
a. Trolley
Deskripsyon: Trolley la se yon cha ki deplase orizontal sou gwo bout bwa prensipal la. Li sipòte sistèm an leve epi li pote chay la.
Fonksyon: Ofri platfòm la pou anvwaye a epi li pèmèt chaj la deplase retounen ak lide atravè gwo bout bwa prensipal la.
b. Vwayaje wou oswa woulèt
Deskripsyon: Trolley la ekipe ak wou oswa woulèt ki kouri sou ray yo oswa tren ki monte sou gwo bout bwa prensipal la.
Fonksyon: Fasilite mouvman orizontal Trolley la sou longè gwo bout bwa prensipal la.
c. Kondwi Mekanis
Deskripsyon: Mekanis kondwi a gen ladan motè a, bwat, ak sistèm transmisyon ki pouvwa mouvman chariot la.
Fonksyon: Konvèti pouvwa motè an mouvman mekanik pou kondwi Trolley la sou gwo bout bwa prensipal la.
3.Operasyon
a. Mouvman orizontal
Vwayaje: Trolley la deplase orizontal sou gwo bout bwa prensipal la pa wotasyon wou oswa woulèt li yo. Mekanis kondwi a pouvwa mouvman sa a, ki pèmèt Trolley la travèse longè gwo bout bwa a.
Kontwòl: Mouvman kontwole atravè yon panèl kontwòl oswa kontwòl remote, sa ki pèmèt operatè yo ajiste vitès ak direksyon.
b. Kontwòl vitès
Vitès Varyab: Mekanis vwayaje chariot yo souvan prezante kontwòl vitès varyab pou pèmèt ajisteman egzak ki baze sou bezwen operasyonèl yo.
Precision: Asire pwezante egzat chaj ak operasyon lis.
4.Konklizyon
Mekanis pou vwayaje chariot la se yon eleman enpòtan nan yon teknik vwayaj anlè, ki pèmèt mouvman orizontal egzak sou gwo bout bwa prensipal la. Konsepsyon li yo, ki gen ladan chariot la, wou, mekanis kondwi, ak karakteristik sekirite, asire manyen chaj efikas ak san danje. Bon antretyen, aliyman, ak mezi sekirite yo esansyèl pou maksimize pèfòmans ak fyab nan mekanis vwayaje chariot la nan divès aplikasyon endistriyèl ak komèsyal yo.
6.Crane wou
1.Wou Crane yo se yon eleman kritik nan mekanis vwayaje anlè teknik la. Yo pèmèt teknik la deplase orizontal sou ray sipò li yo oswa gantry.
2.Fonksyon ak Objektif
a. Mouvman orizontal
Wòl Prensipal: Wou teknik yo fasilite mouvman teknik la sou ray yo oswa gantry, sa ki pèmèt li kouvri tout span nan zòn travay la.
Enpòtans: Esansyèl pou mobilite teknik la, ki pèmèt pwezante egzak chaj la.
b. Chaj sipò
Portant chaj: Wou teknik yo sipòte pwa teknik la, chaj la, ak nenpòt lòt estrès pandan operasyon an.
Distribisyon: Ede distribye chay la respire atravè ray yo oswa gantry, diminye mete ak asire estabilite.
3.Design ak konstriksyon
a. Eleman
Wheel Hub: Pati santral wou a kote li monte sou aks la oswa arbr a. Li tipikman kay BEARINGS pou wotasyon lis.
Rim wou: Kwen ekstèn wou an ki fè kontak ak ray oswa gantry la. Li fèt pou rezistans ak rezistans mete.
BEARINGS: Konpozan entèn ki pèmèt wou a vire san pwoblèm alantou aks la.
b. Materyèl
Materyèl konstriksyon: Tipikman te fè soti nan asye alyaj wo-fòs oswa fè jete pou okipe chay lou epi kenbe tèt ak estrès operasyonèl.
Kouch: Souvan trete ak kouch pwoteksyon oswa penti pou anpeche rouye ak korozyon.
4.Operasyon
a. Mouvman
Woule: wou teknik woule sou ray yo oswa gantry, sa ki pèmèt teknik la deplase orizontal. Wotasyon an lis nan wou yo se kritik pou operasyon efikas.
Kondwi Mekanis: Wou yo souvan kondwi pa yon motè ak sistèm bwat ki pouvwa wotasyon yo, ki pèmèt kontwole mouvman nan teknik la.
b. Kontwòl vitès
Vitès Varyab: Mekanis kontwòl vitès pèmèt ajisteman egzak nan mouvman teknik la, asire pozisyon chaj egzat.
Frenaj: Sistèm frenaj entegre ede kontwole vitès la epi sispann teknik la san danje.
5.Konklizyon
Wou teknik yo se yon eleman enpòtan nan teknik vwayaj anlè a, ki pèmèt mouvman orizontal ak sipòte chaj teknik la. Konsepsyon yo, materyèl yo, ak antretyen yo enpòtan anpil pou asire operasyon lis ak efikas. Enspeksyon regilye ak aliyman apwopriye kontribye nan pèfòmans jeneral teknik la, sekirite, ak fyab nan divès aplikasyon endistriyèl ak komèsyal yo.
7.Crane zen
1.Kwòk teknik la se yon eleman enpòtan nan yon teknik vwayaj anlè, responsab pou sekirize ak leve chay. Li fèt pou okipe pwa lou epi asire manyen materyèl san danje epi efikas.
2.Fonksyon ak Objektif
a. Sekirize chaj
Prensipal Wòl: Yo itilize zen teknik la pou kole chay la nan sistèm leve teknik la.
Enpòtans: Asire ke chaj la byen kenbe pandan leve, bese, ak transpò.
b. Leve ak Pozisyon
Fonksyon: Pèmèt teknik la leve, deplase, ak pozisyon materyèl lou oswa ekipman nan zòn travay la.
3.Design ak konstriksyon
a. Eleman
Kò Hook: Pati prensipal la nan zen an, tipikman yon sèl moso asye fòje, ki fèt pou kenbe tèt ak estrès enpòtan ak souch.
Latch oswa Aparèy Sekirite: Yon mekanis ki ede sekirize chaj la pa anpeche lage aksidan. Li ka yon seri prentan-chaje oswa lòt mekanis bloke.
Hook Ide: Fen pwent zen an kote chay la tache. Li souvan ranfòse pou jere estrès yo nan leve.
b. Materyèl
Materyèl konstriksyon: Tipikman te fè soti nan asye alyaj wo-fòs oswa asye fòje asire durability ak kapasite chaj-pote.
Kouch: Souvan trete ak kouch pwoteksyon oswa penti pou anpeche korozyon ak pwolonje lavi a nan zen an.
4.Operasyon
a. Atachman
Sekirize Chaj: Yo itilize zen an pou atache chaj la, swa pa dirèkteman akrochaj nan pwen leve oswa lè l sèvi avèk fistibal, chenn, oswa lòt Pwodwi pou Telefòn.
Manyen chaj: Asire ke chaj la byen kenbe pandan leve ak pwezante.
b. Mouvman
Leve ak Bese: Kwòk teknik la ap travay ansanm ak sistèm anvwaye pou leve ak bese chay la san pwoblèm epi avèk presizyon.
Pozisyon: Pèmèt pwezante egzak chay la nan zòn travay la.
5.Konklizyon
Kwòk teknik la se yon eleman enpòtan nan yon teknik vwayaj anlè, ki fèt pou byen leve epi okipe chay. Konstriksyon, materyèl, ak karakteristik sekirite li yo enpòtan anpil pou asire operasyon efikas ak an sekirite. Antretyen regilye, enspeksyon, ak aderans ak gid sekirite yo esansyèl pou kenbe pèfòmans zen an ak fyab nan divès aplikasyon endistriyèl ak komèsyal yo.
 |
 |
 |
8.Motè
1.Motè a nan yon teknik vwayaje anlè se yon eleman kle ki pouvwa mouvman teknik la ak operasyon. Li bay fòs ki nesesè pou kondi teknik la sou ray li yo oswa portik li yo epi pou opere sistèm levage ak chariot yo.
2.Fonksyon ak Objektif
a. Kondwi Mouvman
Wòl Prensipal: Motè a pouvwa mouvman teknik la sou ray yo oswa gantry, sa ki pèmèt vwayaj orizontal nan teknik la.
Enpòtans: Esansyèl pou pwezante teknik la avèk presizyon nan zòn travay la ak pou manyen materyèl efikas.
b. Opere sistèm Levage ak Trolley
Fonksyon: Bay fòs ki nesesè pou opere sistèm anvwaye ak chariot, sa ki pèmèt pou leve, bese, ak mouvman orizontal chaj la.
3.Design ak konstriksyon
a. Lojman Motor
Deskripsyon: Lojman motè a pwoteje konpozan entèn yo epi li bay yon estrikti pou aliye.
Materyèl: Tipikman fèt ak materyèl dirab tankou fè jete oswa aliminyòm, ak kouch pwoteksyon pou reziste kondisyon anviwònman an.
b. Enroulements ak Bwòs
Deskripsyon: Bobinasyon yo se bobin elektrik ki jenere jaden mayetik nan motè a. Bwòs (nan motè DC) fè elektrisite nan komutateur wotasyon an.
Fonksyon: Esansyèl pou operasyon motè a, konvèti enèji elektrik nan mouvman mekanik.
c. Sistèm refwadisman
Deskripsyon: Motè yo souvan gen sistèm refwadisman entegre, tankou fanatik oswa vantilasyon, pou gaye chalè ki pwodui pandan operasyon an.
Fonksyon: Anpeche surchof epi asire pèfòmans serye.
4.Operasyon
a. Transmisyon pouvwa
Mekanis: pouvwa wotasyon motè a transmèt nan wou teknik la oswa lòt pati k ap deplase atravè yon bwat oswa kouti dirèk.
Kontwòl: Vitès ak direksyon motè yo kontwole atravè yon panèl kontwòl oswa kontwòl remote, sa ki pèmèt operatè yo ajiste mouvman teknik la.
b. Vitès ak kontwòl koupl
Vitès Varyab: Anpil trepye prezante kontwòl vitès varyab pou ajiste pwodiksyon motè a selon bezwen operasyonèl yo.
Kontwòl koupl: Asire motè a ka okipe chay la epi kenbe pèfòmans pandan operasyon an.
5.Konklizyon
Motè a nan yon teknik anlè vwayaje esansyèl pou alimante mouvman teknik la ak sistèm operasyonèl yo. Konsepsyon, kalite, ak antretyen li yo enpòtan anpil pou asire operasyon efikas ak serye. Bon seleksyon, enstalasyon, ak antretyen regilye nan motè a kontribye nan pèfòmans jeneral teknik la ak sekirite nan divès aplikasyon endistriyèl ak komèsyal yo.
.
9.Son ak limyè sistèm alam& switch limit
Sistèm alam son ak limyè, ansanm ak switch limit yo, se karakteristik sekirite kritik nan yon trepye vwayaje. Yo amelyore sekirite lè yo avèti operatè yo sou pwoblèm potansyèl ak anpeche aksidan. Men yon apèsi detaye:
1. Son ak limyè sistèm alam
a. Objektif
Avètisman Sekirite: Bay operatè ak pèsonèl avètisman ki tande ak vizyèl sou estati fonksyònman teknik la oswa danje potansyèl yo.
Anpeche Aksidan: Ede anpeche aksidan lè yo avèti moun sou mouvman teknik la oswa sistèm ki fonksyone byen.
b. Eleman
Son Alam: Tipikman konpoze de buzzer oswa kòn ki emèt son byen fò pou atire atansyon. Yo itilize yo pou siyal kondisyon tankou malfonksyònman ekipman oswa danje apwoche.
Limyè Alam: Mete limyè k ap flache oswa baliz ki monte sou teknik la. Yo bay yon endikasyon vizyèl nan avètisman, tankou lè teknik la ap fonksyone oswa lè yon fonksyone byen rive.
c. Operasyon
Aktivasyon: Alam yo aktive pa kondisyon espesifik, tankou depase limit chaj, apwoche limit vwayaj, oswa detekte defo sistèm.
Endikasyon: Alam son bay yon siyal son, pandan y ap alam limyè bay yon siyal vizyèl, sa ki fè li pi fasil pou operatè yo ak pèsonèl ki tou pre yo dwe okouran de estati teknik la.
d. Kalite Alam
Alam avètisman: Bay alèt pou kondisyon ki pa kritik ki mande atansyon, tankou lè teknik la ap apwoche limit vwayaj li yo.
Alam Ijans: Siyal kondisyon kritik ki mande aksyon imedya, tankou kondisyon surcharge oswa echèk sistèm.
e. Enstalasyon ak antretyen
Kote: Alam yo ta dwe enstale nan kote ki klèman vizib ak tande pou operatè yo ak pèsonèl ki tou pre.
Tès: Yo mande tès regilye ak antretyen pou asire alam yo fonksyone kòrèkteman ak efektivman.
2. Limit switch
a. Objektif
Limit Vwayaj: Anpeche teknik la vwayaje pi lwen pase limit li yo deziyen, evite domaj potansyèl nan teknik la ak estrikti ki antoure.
Prevansyon Surcharge: Asire ke teknik la pa opere pi lwen pase paramèt opere san danje li yo.
b. Eleman
Mekanis switch: Gen ladan switch mekanik oswa elektwonik ki detekte lè teknik la rive nan fen chemen vwayaj li oswa rankontre yon kondisyon predefini.
Actuator: eleman ki fizikman kominike avèk switch limit la pou aktive li. Li kapab yon levye, roulo, oswa lòt pati mekanik ki deklanche switch la.
c. Kalite switch limit
Bouton Limit Vwayaj: Enstale nan pwent chemen vwayaj teknik la pou anpeche teknik la deplase pi lwen epi anpeche domaj.
Bouton Limit Surcharge: Detekte lè teknik la ap leve yon chaj pi lwen pase kapasite nominal li epi deklanche yon alam oswa fèmen sistèm lan.
d. Operasyon
Aktivasyon: Limit switch yo aktive lè teknik la rive nan limit vwayaj li oswa rankontre yon kondisyon ki depase paramèt opere san danje.
Repons: Lè yo aktive, switch limit voye yon siyal nan sistèm kontwòl la pou sispann mouvman oswa aktive pwotokòl sekirite.
e. Enstalasyon ak antretyen
Plasman: Limit switch yo ta dwe enstale nan pozisyon kote yo ka efektivman kontwole chemen vwayaj teknik la ak limit operasyonèl yo.
Kalibrasyon: Kalibrasyon regilye ak ajisteman nesesè pou asire operasyon egzat epi anpeche fo deklanche oswa deklanchman rate.
Enspeksyon: Enspeksyon regilye yo oblije tcheke pou mete, domaj, oswa move aliyman.
3. Entegrasyon ak Benefis
a. Sekirite Amelyore
Avètisman Pwoaktif: Tou de son ak limyè alam bay alèt pwoaktif, bay operatè yo ak pèsonèl ki tou pre yo anpil avètisman sou pwoblèm potansyèl yo.
Kontwòl Limit: Limit switch anpeche teknik la opere pi lwen pase limit ki an sekirite, diminye risk pou aksidan ak domaj ekipman yo.
b. Operasyon Efikasite
Diminye Dènye: Alam byen fonksyone ak switch limit diminye chans pou aksidan ak domaj ekipman, ki mennen nan mwens entèripsyon nan operasyon.
Siveyans amelyore: Operatè yo ka konsantre sou travay yo ak asirans ke sistèm sekirite yo an plas pou anpeche pwoblèm kritik.
c. Konfòmite Regilasyon
Estanda: Enkòpore son ak limyè alam, ansanm ak switch limit, ede asire konfòmite ak règleman sekirite ak estanda endistri yo.
3.Konklizyon
Sistèm alam son ak limyè ak switch limit yo se karakteristik sekirite esansyèl nan yon trepye vwayaje. Yo bay avètisman enpòtan epi anpeche kondisyon danjere, asire operasyon an sekirite ak efikas nan teknik la. Bon enstalasyon, antretyen regilye, ak kalibrasyon sistèm sa yo se kle pou kenbe efikasite yo epi asire yon anviwònman travay ki an sekirite.
Aparèy 10.Safety
1. Pwoteksyon Surcharge
a. Objektif
Anpeche Surcharge: Pwoteje teknik la ak eleman li yo kont domaj akòz chaj twòp.
Asirans sekirite: Asire ke teknik la opere nan limit chaj li yo.
b. Eleman
Selil Chaj: Mezire pwa chaj la epi bay fidbak nan sistèm kontwòl la.
Detèktè Surcharge: Deklanche alam oswa fèmen otomatik si chaj la depase kapasite rated teknik la.
c. Operasyon
Siveyans: Kontinyèlman kontwole pwa chaj la.
Repons: Aktive alam oswa sispann teknik la si kondisyon surcharge yo detekte.
2. Limit switch
a. Objektif
Kontwòl Limit Vwayaj: Anpeche teknik la deplase pi lwen pase limit vwayaj li yo.
Asire operasyon an sekirite: Evite kolizyon ak domaj nan teknik la ak estrikti ki antoure.
b. Eleman
Chanjman mekanik: Detekte limit fizik vwayaj teknik.
Detèktè Elektwonik: Siveye pozisyon pati k ap deplase teknik la.
c. Operasyon
Aktivasyon: Sispann mouvman teknik la lè limit vwayaj yo rive.
Repons: Voye siyal pou sispann mouvman oswa aktive pwotokòl sekirite.
3. Sistèm Stop Ijans
a. Objektif
Fèmen Imedya: Bay yon mwayen pou sispann operasyon teknik byen vit nan ka ijans.
Pwoteje Pèsonèl: Asire repons rapid nan kondisyon ki pa an sekirite oswa aksidan.
b. Eleman
Bouton Ijans Stop: Sitiye nan pozisyon aksesib pou operatè yo ak pèsonèl sekirite yo.
Entegrasyon sistèm kontwòl: Konekte ak sistèm kontwòl teknik la pou sispann tout operasyon yo.
c. Operasyon
Aktivasyon: Peze bouton an kanpe ijans imedyatman sispann tout mouvman teknik.
Repons: Dezaktive pouvwa teknik la epi sispann operasyon yo.
4. Sistèm Anti-Kolizyon
a. Objektif
Evite kolizyon: Evite kolizyon aksidan ak obstak oswa lòt ekipman.
Pwoteje Ekipman ak Pèsonèl: Asire operasyon an sekirite nan zòn ki gen konjesyon.
b. Eleman
Detèktè: Detekte prezans obstak oswa lòt trepye.
Alam: Alèt operatè a nan kolizyon potansyèl yo.
c. Operasyon
Deteksyon: Detèktè kontwole anviwònman teknik la pou obstak.
Repons: Aktive alam oswa mekanis kanpe otomatik si yon kolizyon iminan.
5. Chaj kontwòl balanse
a. Objektif
Diminye balans chaj la: Minimize balanse oswa balanse chaj la pandan mouvman an.
Ogmante Estabilite: Amelyore kontwòl ak presizyon nan manyen chaj.
b. Eleman
Sistèm kontwòl balanse: Sèvi ak detèktè ak algoritm kontwòl pou detekte ak kontrekare balans chaj.
Mekanis tranpaj aktif: Ajiste mouvman teknik pou estabilize chaj la.
c. Operasyon
Siveyans: Kontinyèlman kontwole balans chaj.
Repons: Ajiste mouvman teknik pou minimize balanse epi kenbe estabilite.
11.Kontwòl Mòd
1. Manyèl Kontwòl
a. Deskripsyon
Operatè-Kontwole: se teknik la opere dirèkteman pa operatè teknik la lè l sèvi avèk kontwòl manyèl.
Kalite Kontwòl: Gen ladann joysticks, bouton pouse, ak kontwòl pendant.
b. Eleman
Pendant Controller: Yon aparèy pòtatif ak bouton oswa joystick yo itilize pou kontwole mouvman teknik.
Kontwòl Panel: Sitiye nan kabin operatè a oswa nan yon pozisyon fiks tou pre teknik la.
c. Operasyon
Mouvman: Operatè a manyèlman kontwole mouvman teknik la, anvwaye, ak fonksyon chariot.
Precision: Bay kontwòl dirèk ak imedya sou aksyon teknik la.
2. Kontwòl Remote
a. Deskripsyon
Kontwòl san fil: se teknik la opere adistans atravè yon aparèy kontwòl san fil, ki pèmèt operatè a kontwole teknik la nan yon distans.
Kalite Kontwòl: Gen ladan pandan y ap kontwole radyo oswa aparèy pòtatif.
b. Eleman
Inite kontwòl Remote: Yon aparèy san fil ki transmèt siyal kontwòl nan teknik la.
Reseptè: Enstale sou teknik la pou resevwa ak entèprete kòmandman ki soti nan inite kontwòl remote la.
c. Operasyon
Mouvman: Operatè a sèvi ak kontwòl remote pou kòmande mouvman teknik, leve, ak lòt fonksyon.
Ranje: Pèmèt kontwòl nan yon distans ki an sekirite, amelyore vizibilite ak sekirite.
Lavi batri: Kontwòl aleka mande pou antretyen regilye ak ranplasman batri.
3. Kontwòl kabin
a. Deskripsyon
Kabin Operatè: Teknik la kontwole nan yon kabin ki sitiye sou oswa toupre teknik la.
Kalite Kontwòl: Gen ladann joysticks, bouton, ak levye nan kabin an.
b. Eleman
Kabin Operatè: Espas ki fèmen sou teknik la kote operatè a chita epi kontwole teknik la.
Kontwòl Panel: Gen tout kontwòl ki nesesè pou opere teknik la.
c. Operasyon
Mouvman: Operatè a sèvi ak kontwòl nan kabin an pou jere mouvman teknik ak fonksyon.
Vizibilite: Bay bon vizibilite nan zòn opere teknik la.
4. Otomatik kontwòl
a. Deskripsyon
Operasyon otomatik: teknik la opere otomatikman dapre pwogram oswa kòmandman pre-mete.
Kalite Sistèm Kontwòl: Gen ladann contrôleur lojik pwogramab (PLC), ak sistèm ki baze sou òdinatè.
b. Eleman
Lojisyèl kontwòl: Pwogram ki dikte mouvman ak operasyon teknik la.
Detèktè ak Sistèm Feedback: Bay done an tan reyèl nan sistèm kontwòl la pou operasyon egzak.
c. Operasyon
Mouvman: teknik la swiv chemen pre-pwograme oswa reyaji nan opinyon an tan reyèl soti nan detèktè.
Precision: Bay gwo presizyon ak repetibilite nan operasyon yo.
5. Semi-otomatik kontwòl
a. Deskripsyon
Konbinezon Manyèl ak Otomatik: Konbine kontwòl manyèl ak fonksyon otomatik.
Kalite Fonksyon: Gen ladan levage otomatik ak kontwòl mouvman manyèl.
b. Eleman
Kontwòl manyèl: Joysticks oswa bouton pou operasyon manyèl.
Sistèm Otomatik: Pou fonksyon espesifik tankou leve oswa pwezante chaj.
c. Operasyon
Mouvman: Operatè manyèlman kontwole sèten aspè nan teknik la pandan y ap automatisation okipe lòt moun.
Precision: Bay yon balans ant fleksibilite manyèl ak presizyon otomatik.
Trase
Done teknik prensipal yo
Avantaj
1. Maksimize Itilizasyon Espas Etaj
a. Deskripsyon
Leve vètikal: Trepye vwayaje anlè itilize espas vètikal lè yo opere anlè zòn travay la, libere espas etaj pou lòt aktivite.
Ogmantasyon Depo: Pèmèt pou pi bon itilizasyon espas etaj pou depo oswa lòt ekipman.
b. Benefis
Efikasite Espas Amelyore: Redui dezord nan etaj boutik la epi ogmante espas operasyonèl.
Fleksibilite: Fasilite manyen materyèl nan zòn ki gen espas tè limite.
2. Amelyore chajman efikasite
a. Deskripsyon
Leve efikas: Kapab leve ak transpòte chay lou ak presizyon ak fasilite.
Vitès ak Presizyon: Bay mouvman rapid ak egzat nan materyèl nan zòn travay la.
b. Benefis
Ogmantasyon Pwodiktivite: Akselere pwosesis manyen materyèl, ki mennen nan pi wo pwodiktivite.
Redwi Travay Manyèl: Minimize bezwen pou leve manyèl ak transpò, amelyore efikasite jeneral.
3. Amelyore Sekirite
a. Deskripsyon
Karakteristik sekirite: Ekipe ak divès kalite aparèy sekirite tankou switch limit, pwoteksyon surcharge, ak alam.
Redwi Risk: Minimize manyen manyèl ak risk ki asosye yo.
b. Benefis
Prevansyon Aksidan: Diminye risk aksidan ak blesi ki asosye ak manyen materyèl manyèl.
Pwoteksyon Operatè: Ofri karakteristik pou pwoteje operatè yo ak pèsonèl ki tou pre.
4. Adaptasyon
a. Deskripsyon
Aplikasyon miltip: Apwopriye pou yon pakèt aplikasyon, ki gen ladan fabrikasyon, depo, ak konstriksyon.
Adaptabilite: Èske yo ka itilize ak diferan atachman leve ak Pwodwi pou Telefòn.
b. Benefis
Gwo itilizasyon ka: Efektif nan divès endistri ak aplikasyon.
Operasyon fleksib: Adaptab a diferan kalite chaj ak kondisyon manyen.
5. Precision ak Kontwòl
a. Deskripsyon
Fine Kontwòl: Bay kontwòl egzak sou pozisyon chaj ak mouvman.
Opsyon Otomatik: Disponib ak kontwòl otomatik pou plis presizyon.
b. Benefis
Pozisyon egzat: Pèmèt plasman egzak nan chaj, diminye erè.
Pèfòmans konsistan: Asire operasyon serye ak repete.
6. Ogmante Kapasite chaj
a. Deskripsyon
Kapasite segondè: Kapab manyen chaj trè lou, tou depann de konsepsyon teknik la ak espesifikasyon.
Customizable: Kapasite chaj ka adapte a bezwen espesifik ak aplikasyon yo.
b. Benefis
Manyen chaj lou: Apwopriye pou endistri ki gen kondisyon pou leve lou.
Solisyon Custom: Èske yo ka fèt ak configuré pou satisfè bezwen espesifik kapasite chaj.
7. Depans antretyen redwi
a. Deskripsyon
Konsepsyon dirab: Bati pou kenbe tèt ak itilizasyon lou ak kondisyon difisil.
Low Mete ak Chire: Konpozan kalite siperyè diminye bezwen pou reparasyon souvan.
b. Benefis
Pri Ekonomi: Pi ba pri antretyen ak reparasyon konpare ak lòt sistèm leve.
Pi long lavi: Pwolonje lavi operasyonèl nan teknik la ak antretyen apwopriye.
Aplikasyon:
1. Faktori ak Pwodiksyon Enstalasyon
a. Manyen machin lou
Deskripsyon: Itilize pou deplase machin lou ak ekipman nan plant fabrikasyon yo.
Benefis: Fasilite demenajman efikas ak enstalasyon machin, diminye travay manyèl.
b. Liy Asanble
Deskripsyon: Sipòte operasyon liy asanble pa transpòte konpozan ak pwodwi fini sou liy pwodiksyon an.
Benefis: Amelyore workflow ak pwodiktivite nan asire mouvman lis ak kontinyèl nan pati yo.
2. Sant Depo ak Distribisyon
a. Chaje ak dechaje machandiz yo
Deskripsyon: Manch chaje ak dechaje machandiz ak materyèl ki soti nan kamyon oswa zòn depo.
Benefis: Ogmante efikasite nan manyen materyèl ak operasyon depo.
b. Jesyon Envantè
Deskripsyon: Ede nan òganize ak jere envantè nan depo.
Benefis: Rasyonalize pwosesis envantè epi amelyore itilizasyon espas yo.
3. Sit Konstriksyon
a. Manyen materyèl bilding
Deskripsyon: Deplase materyèl konstriksyon, tankou travès asye, blòk beton, ak gwo panno, nan sit konstriksyon.
Benefis: Pèmèt manyen efikas ak plasman materyèl lou, fasilite pwogrè konstriksyon.
b. Plasman Ekipman
Deskripsyon: Ede nan pwezante ak enstale ekipman konstriksyon lou ak machin.
Benefis: Amelyore presizyon ak sekirite pandan enstalasyon ekipman yo.
4. Steel Mills ak fonderie
a. Steel Processing
Deskripsyon: transpòte metal fonn, dal asye, ak pwodwi fini nan moulen asye.
Benefis: Amelyore efikasite nan pwosesis pwodiksyon asye epi asire manyen san danje nan materyèl cho.
b. Operasyon Distribisyon
Deskripsyon: Deplase moule ak mwazi pandan pwosesis depoze nan fondri.
Benefis: Fasilite operasyon depoze lis epi redwi manyen manyèl materyèl lou ak cho.
5. endistri otomobil
a. Asanble machin
Deskripsyon: Sipòte asanble pati otomobil ak machin sou liy pwodiksyon yo.
Benefis: Asire pwosesis asanble presi ak efikas, amelyore efikasite pwodiksyon an jeneral.
b. Manyen Pati
Deskripsyon: Deplase pati otomobil ak konpozan ant diferan etap pwodiksyon.
Benefis: Rasyonalize manyen pati yo epi redwi tan pwodiksyon an.
Teknikpwodiksyon pwosedi
1. Design ak Jeni
a. Konsepsyon konsepsyon
Analiz Kondisyon: Konprann bezwen espesifik ak kondisyon kliyan an, ki gen ladan kapasite chaj, span, ak anviwònman aplikasyon an.
Konsepsyon preliminè: Devlope konsèp inisyal konsepsyon ak espesifikasyon ki baze sou analiz la.
b. Jeni detaye
Desen teknik: Kreye desen jeni detaye ak espesifikasyon pou chak eleman, ki gen ladan gwo bout bwa prensipal la, travès fen, sistèm leve, ak mekanis kontwòl.
Analiz estriktirèl: Fè analiz estriktirèl asire konsepsyon teknik la ka okipe chay yo espere ak estrès.
2. Seleksyon materyèl ak akizisyon
a. Seleksyon materyèl
Espesifikasyon materyèl: Chwazi materyèl ki apwopriye pou konpozan teknik la, tankou asye pou travès yo ak alyaj wo-fòs pou pati kritik.
Estanda Kalite: Asire ke materyèl yo satisfè estanda endistri yo ak espesifikasyon.
b. Akizisyon
Seleksyon Founisè: Idantifye ak chwazi founisè pou materyèl ak konpozan.
Kòmande: Mete lòd pou matyè premyè ak konpozan ki nesesè pou pwodiksyon an.
3. Faktori ak Faktori
a. Fabrikasyon eleman
Koupe ak fòm: Koupe ak fòme matyè premyè pou kreye eleman endividyèl, tankou travès, plak fen, ak parantèz.
Soudi ak Asanble: Soude konpozan ansanm pou fòme pi gwo asanble, tankou gwo bout bwa prensipal la ak travès fen.
b. Machin ak fini
Machin presizyon: Machining pati nan espesifikasyon egzak, ki gen ladan perçage, fraisage, ak vire.
Fini sifas: Aplike kouch pwoteksyon oswa fini pou anpeche korozyon ak amelyore rezistans.
4. Asanble
a. Sou-asanble
Asanble eleman: Asanble pi piti konpozan, tankou sistèm leve, chariot, ak zen teknik, nan sub-asanble.
Entegrasyon: Entegre sub-asanble yo nan estrikti prensipal la teknik.
b. Final Asanble
Ranpli Asanble Teknik: Asanble tout teknik la, ki gen ladan gwo bout bwa prensipal la, travès fen, sistèm leve, ak mekanis kontwòl.
Sistèm elektrik ak idwolik: Enstale ak fil elektrik konpozan ak sistèm idwolik, si sa aplikab.
5. Tès ak Asirans Kalite
a. Tès Preliminè
Tès Konpozan: Tès eleman endividyèl pou fonksyonalite ak bon jan kalite anvan asanble final la.
Tès Sistèm: Verifye operasyon sistèm elektrik, idwolik ak kontwòl.
b. Tès final la
Tès chaj: Fè tès chaj pou asire ke teknik la ka okipe kapasite rated li yo san danje.
Tès Fonksyonèl: Tès tout fonksyon teknik, tankou leve, vwayaje, ak mouvman chariot, pou asire yo fonksyone kòrèkteman.
c. Asirans Kalite
Enspeksyon: Fè enspeksyon detaye pou asire teknik la satisfè espesifikasyon konsepsyon ak estanda kalite.
Dokimantasyon: Dokimantasyon rezilta tès yo ak chèk kalite pou konfòmite ak referans.
6. Livrezon ak Enstalasyon
a. Preparasyon pou livrezon
Demonte: Demonte teknik la nan seksyon transpòte si sa nesesè.
Anbalaj: Anbalaj konpozan an sekirite pou transpòte nan sit enstalasyon an.
b. Enstalasyon sit
Asanble sou sit: Remonte teknik la nan sit enstalasyon an selon espesifikasyon konsepsyon yo.
Tès final la: Fè tès final la sou sit la pou asire ke teknik la opere kòrèkteman nan kote ki enstale a.
7. Komisyone ak Transmisyon
a. Fòmasyon Operatè
Sesyon fòmasyon: Bay fòmasyon pou operatè yo sou operasyon teknik, pwosedi sekirite, ak antretyen.
Manyèl itilizatè: Bay manyèl itilizatè detaye ak direktiv operasyonèl.
b. Pasaj
Tcheke Finisyon: Fè yon chèk final pou asire ke tout sistèm yo fonksyone epi satisfè nòm sekirite yo.
Akseptasyon Kliyan: Transmisyon teknik la bay kliyan an ak tout dokiman ak sètifikasyon ki nesesè yo.
8. Sipò apre Enstalasyon
a. Antretyen ak Sèvis
Antretyen pwograme: Ofri sèvis antretyen pwograme pou asire pèfòmans ak sekirite kontinyèl.
Sipò teknik: Bay sipò teknik ak asistans depanaj jan sa nesesè.
b. Feedback ak Amelyorasyon
Feedback Kliyan yo: Kolekte fidbak nan men kliyan yo pou idantifye zòn pou amelyorasyon ak amelyore konsepsyon teknik nan lavni.
View atelye
Enspeksyon materyèl
Enspeksyon Kalite: Enspeksyon bon jan kalite strik fèt sou matyè premyè yo achte pou asire ke yo satisfè kondisyon konsepsyon ak estanda nasyonal yo.
Depo materyèl: Materyèl ki kalifye yo estoke dapre klasifikasyon pou anpeche korozyon oswa domaj.
Koupe ak fòme
Koupe Steel: Sèvi ak koupe plasma, koupe lazè oswa koupe flanm dife ak lòt teknoloji koupe asye a dapre gwosè a nan desen an konsepsyon.
Fòme Pwosesis: Fòme plak asye a nan koube, woule, soude ak lòt pwosesis pou fabrike gwo bout bwa prensipal la, gwo bout bwa ak lòt pati estriktirèl.
Soude
Soudi eleman: Pati asye koupe ak fòme yo soude nan estrikti prensipal yo tankou gwo bout bwa prensipal la, gwo bout bwa fen ak chariot. Pwosesis la soude bezwen estrikteman kontwole asire fòs estriktirèl la ak bon jan kalite soude.
Enspeksyon soude: Sèvi ak teknoloji tès ki pa destriktif (tankou tès ultrasons, tès radyografi) pou enspekte soude yo pou asire ke pa gen okenn fant oswa lòt domaj.
D'
Precision D': D' ak presizyon fèt sou konpozan kle teknik la, tankou wou yo, kote yo pote chèz, poulies, elatriye, pou asire yo jistès dimansyon ak bon kalite sifas.
Asanble tout machin lan
Asanble jeneral: Sou baz pre-asanble, se asanble jeneral teknik la te pote soti, ki gen ladan enstalasyon final la nan gwo bout bwa prensipal la, gwo bout bwa fen, mekanis leve, mekanis mache, elatriye.
Komisyone ak tès
Anba kondisyon dinamik, pèfòmans opere teknik la teste, ki gen ladan tès leve, mache, volan ak lòt fonksyon. Yo tcheke gwosè an jeneral nan teknik pon an reyini pou asire ke tout dimansyon satisfè kondisyon konsepsyon yo.
Flite ak tretman anti-korozyon
Tretman andigman retire rouye: retire rouye sou sifas teknik la, metòd komen yo enkli sablaj, marinated, elatriye. Jadendanfan flite: flite Jadendanfan anti-korozyon sou sifas trete a pou anpeche oksidasyon metal ak korozyon. Topcoat flite Koulè flite: Flite topcoat selon kondisyon kliyan oswa estanda endistri yo bay teknik la yon efè pwoteksyon ak dekoratif. Marking: Apre flite, make enfòmasyon idantifikasyon teknik la an akò ak espesifikasyon yo, tankou modèl, chaj rated, elatriye.
Faktori ak enstalasyon
Anbalaj ak transpò
Pwoteksyon anbalaj: Pwoteksyon pake eleman kle yo nan teknik la pou anpeche domaj pandan transpò. Aranjman transpò: Dapre gwosè ekipman ak kondisyon transpò, chwazi yon metòd transpò apwopriye pou transpòte teknik la sou sit kliyan an.
Akseptasyon ak livrezon
Akseptasyon kliyan
Akseptasyon sou plas: Kliyan an fè akseptasyon sou plas teknik la selon kondisyon kontra yo ak espesifikasyon teknik yo tcheke pèfòmans ak bon jan kalite ekipman an.
Redresman pwoblèm: Si yo jwenn nenpòt pwoblèm, manifakti a bezwen rektifye yo nan tan asire ke ekipman an konplètman satisfè kondisyon kliyan an. Livrezon ak itilizasyon fòmasyon Operasyon: Manifakti a anjeneral antrene operatè kliyan an pou asire ke yo ka opere teknik la kòrèkteman ak san danje.
Baj popilè: anlè vwayaje, Lachin anlè vwayaje manifaktirè, Swèd, faktori
Ou ka renmen tou
Voye rechèch
