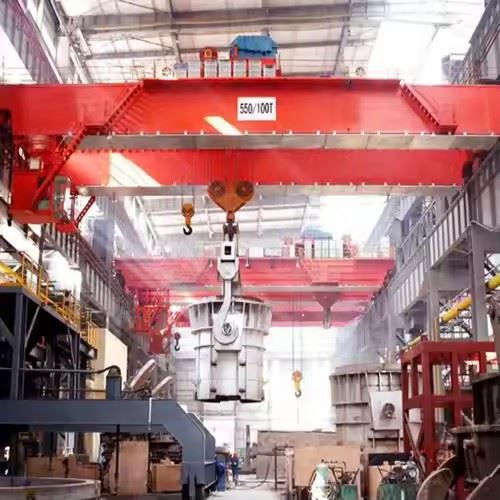

Qdy anlè teknik

Poukisa chwazi QDY pou min chabon?

✔ Konfòmite Legal: Satisfè règleman sekirite strik pou zòn ki gen danje ladan.
✔ Diminisyon Risk: Elimine sous ignisyon nan atmosfè eksplozif.
✔ Ekonomi-Lon tèm: Diminye risk aksidan ak tan an pa planifye.



Konparezon ak Standard Cranes

Karakteristik	QDY teknik	Creole Crane
Pwofeksyon eksplozyon	Wi (ATEX/IECEx)	Non
Itilizasyon min chabon	San danje pou zòn metàn/pousyè	Entèdi nan zòn ki gen danje ladan
Antretyen	Konpozan sele, mwens souvan	Pi wo frekans
Pri	Pi wo pri inisyal	Pi ba, men danjere pou min chabon



Nwayo konpozan: kote yo pote, bwat, motè, ponp

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (KG): 2000 kg

Videyo enspeksyon-sandan:Yo bay

Rapò tès machin: bay

Design: doub gwo bout bwa

Efikasite: efikasite segondè

Vitès operasyon: gwo vitès operasyon

Estabilite: Anti-fonksyon balanse

Koulè: Si ou vle

Sous pouvwa: 110V / 220V / 230V / 380V / 440V, Customized

Espansyon: 7.5-31.5m





LaQDY eksplozyon-trèv anlè teknikkonsiste de eleman espesyalize ki fèt pou operasyon an sekirite nan anviwònman min chabon danjere. Men yon dekonpozisyon detaye sou eleman kle li yo:



1. Eksplozyon-Prèv Estrikti pon

Double travès bwat(konstriksyon asye-soude lou)

Cha yo fen ignifujeak materyèl ki pa-pou wou yo

Tanpon ak kouch anti-estatik(Zòn 1/21 konfòme)

2. Mekanis Levage Zòn Danjere

Ansyen d motè anvwaye ignifuje(GB3836.2/ATEX sètifye)

Tanbou kòd fil ki reziste -etensèlak lubrification espesyal

Limit switch intrinsèquement sekirite(double-konsepsyon sikwi)

Blòk zen ki pa -sparking(pous kwiv-aliminyòm alyaj)

3. Eksplozyon-Prèv Trolley Sistèm

Kabinè kontwòl presyon(anpeche antre pousyè)

Ex e ogmante sekirite Trolley motè

Bwòs tèsou tout pati k ap deplase

Brides espesyal wou alyaj(rezistan -etensèl)

4. Kote Danjere Sistèm Elektrik

Sikwi kontwòl intrinsèquement san danje (<24V DC)

Ansyen d bwat junction ignifuje

Estasyon pandan anti-estatik(ak e-stop mekanik)

Eksplozyon-konvètisè frekans(pou demaraj mou)

5. Konpozan sekirite espesyal

Verrouillage deteksyon metàn(oto-fèr nan 1% LEL)

Sistèm egzeyat elektrisite estatik

Pousyè-antre kab sere(IP66 rated)

Detèktè siveyans tanperatisou tout BEARINGS

6. Sistèm pist pou min chabon

Travès pist galvanizeak pwoteksyon siplemantè korozyon

Kranpon ray eksplozyon-prèv

Jwenti tren kondiktif(pou bon baz)

Pousyè-prèv ray tren

.

7. Opsyonèl Chabon-Atachman Espesifik

Eksplozyon-prèv pwan bokit(pou manyen chabon)

ATEX -alè elektwomayetik sètifye

Pousyè-sistèm espre pousyè(pou zòn chaje)

Espesifikasyon materyèl kritik

Materyèl lojman:Alyaj aliminyòm (pou ki pa -etensèl)

Izolasyon kab:XLPE ak kouch anti-estatik

Lubrifyan:Grès sentetik ki pa -ki ka pran dife

Pentire:Kouch epoksidik kondiktif (rezistans sifas yo<1GΩ)



trase

Prensipal teknik





Avantaj kle nan QDY sou tèt trepye nan min chabon

1. Eksplozyon-Prèv Sekirite

Sètifye pou Zòn Danjere: Konfòme akATEX, IECEx, ak GB3836estanda pou itilize nan anviwònman metàn (Zòn 1) ak pousyè chabon (Zòn 21).

Spark-Operasyon gratis: Tout konpozan elektrik (motè, kontwòl, fil elektrik) yo san danje oswa ignifuje.

Kontwòl estatik: Sistèm ki mete la tè ak materyèl ki pa -etensèl anpeche akimilasyon elektrisite estatik.

2. Gwo-Pfòmans Devwa

Segondè Kapasite: Manch5-320 tòn, ideyal pou chabon, ekipman min, ak machin.

Konstriksyon solid: Ranfòse travès asye akanti-korozyon kouchpou anviwònman imid, abrazif.

3. Operasyon Efikasite

Otomatik pare: Entegre ak kontwòl remote oswa sistèm PLC pou manyen otomatik chabon.

Ba antretyen: BEARINGS sele ak patiraj prèv-pousyè diminye tan yo.

4. Karakteristik Sekirite Enhanced

Deteksyon metàn: Oto-fèrmen si konsantrasyon gaz depase limit ki an sekirite.

Sistèm frenaj doub: Fren mekanik + elektwomayetik pou echèk-chaj kenbe an sekirite.

Anti-Kolizyon: Detèktè anpeche eklatman ak lòt ekipman nan min anbouteyaj.



1. Mining anba tè

Manyen ekipman: Deplase machin lou (foraj fè egzèsis, transporteur) nan zòn ki gen tandans -metan.

Transpò chabon: Transfere chabon anvan tout koreksyon soti nan pwen ekstraksyon nan depo oswa pwosesis.

2. Operasyon andigman

Chabon Loading / Dechaje: Itilizasyoneksplozyon-prèv pwan bokitpou kamyon, tren, oswa bato.

Jesyon Depo: Anpile ak reprann chabon nan lakou louvri.

3. Pwosesis Plant yo

Antretyen ékrazan / machin pou lave: Leve ak pozisyon konpozan lou pandan reparasyon yo.

Anviwònman pousyè: Opere san danje nan plant preparasyon chabon (Zòn 22).

4. Sipò pou Zòn Danjere

Arbr vantilasyon: Enstale nan zòn ki gen gwo konsantrasyon gaz/pousyè.

Repons pou Ijans: Itilize pou rekiperasyon ekipman nan zòn ki gen tandans{0}} aksidan.





1. Konfimasyon lòd & Design
Revize kondisyon kliyan yo (kapasite, span, wotè leve, anviwònman).

Ekip Jeni devlope desen konsepsyon detaye ak modèl 3D ki baze sou estanda FEM / DIN.

Konfime espesifikasyon teknik, materyèl, ak orè livrezon ak kliyan an.

Jwenn apwobasyon kliyan sou konsepsyon final la.

2. Akizisyon materyèl
Sous gwo-plak asye, pwofil, motè, konpozan elektrik, ak Pwodwi pou Telefòn.

Verifye sètifikasyon materyèl (egzanp, klas asye, karakteristik motè).

Enspekte epi estoke matyè premyè byen pou anpeche domaj.

3. Steel Fabrication
Koupe, fòm, ak machin plak asye ak pwofil pou travès prensipal yo, fen cha, ak ankadreman chariot lè l sèvi avèk machin CNC.

Soude konpozan yo swiv pwosedi soude strik (egzanp, soude MIG/MAG) ak soude ki sètifye.

Fè tès ki pa -destriktif (NDT) tankou enspeksyon ultrasons oswa mayetik patikil sou soude pou asire bon jan kalite.

4. Main Beam Asanble
Rasanble travès doub ak travès kwa ak rèd.

Aliman ak soude seksyon gwo bout bwa prensipal yo jisteman.

Fè chèk dimansyon pou satisfè tolerans konsepsyon.

Aplike tretman sifas (sandblasting ak kouch primè).

5. Asanble eleman
Rasanble fen cha, ankadreman chariot, mekanis anvwaye (blòk zen, tanbou, kòd fil), motè, fren, ak bwat.

Anfòm konpozan mekanik ak tès pati k ap deplase pou operasyon lis.

6. Tretman andigman & Penti
Netwaye tout sifas asye (netwayaj eksplozyon).

Aplike gwo-revtir endistriyèl oswa sistèm penti abazde, tipikman anti-korozyon Jadendanfan ak penti fini (anjeneral koulè RAL).

Pèmèt bon siye ak geri pou asire durability.

7. Enstalasyon fil elektrik ak sistèm kontwòl
Enstale motè, panno kontwòl, ak fil elektrik dapre chema elektrik.

Monte aparèy kontwòl tankou kontwòl pendant, switch limit, alam, ak detèktè.

Entegre PLC oswa VFD kondui jan sa nesesè.

Fè tès rezistans izolasyon ak kontinwite.

8. Tès Inisyal & Enspeksyon Kalite
Fè tès san -chaj pou leve, vwayaj chariot, ak vwayaj pon.

Verifye tout aparèy sekirite (switch limit, pwoteksyon surcharge, kanpe ijans).

Enspekte soude, aliyman, ak fini sifas yo.

Dokiman rezilta tès ak koreksyon.

9. Tès chaj
Fè tès chaj dapre estanda FEM / ISO ak yon chaj tès (anjeneral 125% nan kapasite rated).

Obsève konpòtman teknik anba chaj: leve, bese, mouvman vwayaj, fren.

Ekri rezilta yo epi sètifye tès chajman fini.

10. Final enspeksyon & anbalaj
Fè yon final enspeksyon konplè.

Pake konpozan teknik an sekirite pou transpò (sitou si anbake an pati).

Prepare tout dokiman yo: manyèl, sètifikasyon, rapò tès yo.

11. Livrezon & Enstalasyon
Transpò teknik nan sit kliyan an.

Ede oswa sipèvize enstalasyon ak komisyonin.

Bay fòmasyon operatè ak konsèy antretyen.

12. Sipò apre-Lavant
Ofri antretyen, rezèv pyès rezèv, ak sipò teknik.

Swiv sou satisfaksyon kliyan ak pèfòmans teknik.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
