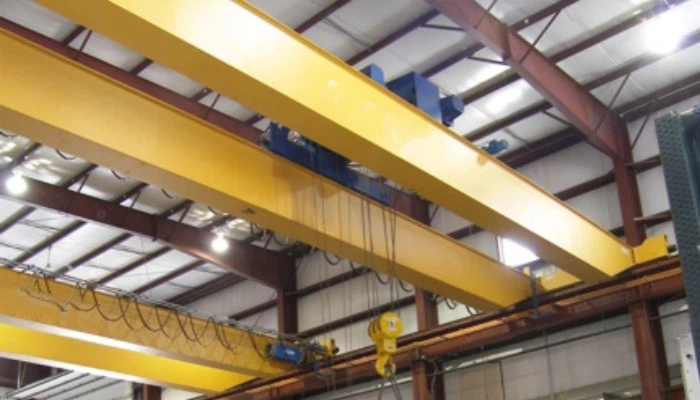

Double anlè teknik pou faktori

Yon teknik anlè doub anlè konsiste de de senti paralèl ki sipòte yon Trolley vwayaje ak yon gende. Li kouri sou tèt travès pist monte sou plafon an faktori oswa estrikti bilding lan.



Eleman Nwayo: pote, bwat, motè, ponp

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (kg): 2000 kg

Videyo sortan-enspeksyon: Bay

Rapò tès machin: Bay

Design: doub gwo bout bwa

Efikasite: segondè efikasite

Operasyon vitès: gwo operasyon vitès

Estabilite: fonksyon anti-balanse

Koulè: Si ou vle

Sous pouvwa: 110V\/220V\/230V\/380V\/440V, Customized

Span: 7. 5-31. 5m





1.Main gwo bout bwa

1) estrikti
Bwat-kalite konsepsyon soude (pi pito pou kapasite chaj segondè ak frigidité)

Oswa woule I-gwo bout bwa ak ranfòsman (pou pi lejè-devwa oswa pri-sansib aplikasyon pou)

Fully soude nan fen cha yo lè l sèvi avèk wo-fòs soude

2) materyèl
High-fòs ki ba-alyaj asye estriktirèl tankou Q235b, Q345b, oswa ekivalan

Amelyore rezistans fatig ak rezistans



2.Sistèm Leve

Mekanis monte: motè, bwat, tanbou, kòd fil, ak blòk zen travay ansanm leve chay la.
TROLLEY FRAME: kay gende a ak deplase ansanm ray enstale sou tèt senti prensipal yo.
Block Hook: atache chay la ak deplase vètikal atravè kòd la fil.
Fil kòd: segondè-fòs asye kòd van alantou yon tanbou ogmante oswa bese zen an.
Motè & bwat: bay pouvwa ak koupl nan tanbou a atravè angrenaj rediksyon.

3.endtranspò

Fonksyon kle yo
Sipòte senti prensipal yo epi konekte yo ak pist teknik la

Kay wou yo vwayaje ki kouri sou ray monte sou travès yo pist

Gen Crane Vwayaje Sistèm Drive (Motor + bwat + fren)

Asire lis, aliyen mouvman nan teknik la atravè span an nan faktori a





4.crane mekanis vwayaje

K ap travay prensip
Motè kòmanse: enèji elektrik pouvwa motè a kondwi.

Kovèti pou angaje: se pwodiksyon motè redwi ak koupl ogmante.

Drive arbr vire: wou Thorne yo epi li deplase teknik la sou ray yo pist.

Frenaj: fren angaje otomatikman lè pouvwa koupe, kenbe teknik la nan plas li.

5.Trolley mekanis vwayaje

Karakteristik konsepsyon
Layout kontra enfòmèl ant pou baro ki ba ak bon apwòch zen

Kat-wou oswa sis-wou konsepsyon depann sou chaj ak span

Wou ki fèt ak asye fòje, trete chalè pou rezistans mete

Motè yo ka VFD-kontwole pou akselerasyon douser ak frenaj

Pinyon oswa kondwi dirèk-wou, tou depann de konsepsyon ak gwosè

6. wou

1) benefis ka itilize faktori
Segondè durability pou lou-devwa, kontinyèl itilize

Asire swiv egzak sou ray menm avèk charj varyab

Rezistans ki ba woule ogmante efikasite ak diminye konsomasyon pouvwa

Lavi sèvis long ak antretyen minim si byen aliyen ak grese

2) Konsèy enspeksyon ak antretyen
Regilyèman tcheke bride mete, kondisyon kraze, ak bri ki bay

Asire aliyman ak ray pist pou fè pou evite mete nòmal

Sèvi ak orè wilaj pou kenbe pi bon pèfòmans

Ranplase si tach plat, fant, oswa domaj bride rive

7. Crane Hook

Materyèl ak manifakti
Materyèl: segondè-fòs fòje asye alyaj (egzanp, 20mn, 34crnimo6, 35crmo)
Tretman chalè: nòmalize oswa janm pase + apeze pou rezistans ak rezistans fatig
Faktori Metòd: Fèmen mouri Forging + CNC D 'pou presizyon ak disponiblite
Sifas fini: poli ak anti-rad kouch oswa nwasi pou rezistans korozyon

8.motor

Motè a se pisan mezon dacha komèsyal la nan yon teknik anlè doub tèt. Diferan motè yo te itilize pou diferan mouvman teknik, tankou:

Monte motè - asanseur ak diminye chay la

Trolley vwayaje motè - deplase Trolley a atravè pon an pon

Crane vwayaje motè - kondwi teknik la tout antye sou pist la

Chak motè chwazi ki baze sou sik devwa li yo, koupl, vitès, ak presizyon kontwòl.

.

9. Sistèm alam ak limyè alam & switch limit

1) Son ak sistèm alam limyè
Objektif:
Pou avèti travayè nan mouvman teknik oswa kondisyon nòmal yo anpeche aksidan ak amelyore sekirite operasyonèl.
2) Limite switch
Objektif:
Otomatikman sispann mouvman lè se yon limit espesifik rive (egzanp, max wotè gende, pozisyon Trolley) yo anpeche domaj mekanik oswa overtravel.

10. Aparèy sekirite

Surcharge aparèy pwoteksyon: anpeche leve charj pi lwen pase kapasite rated pa koupe pouvwa gende lè twò chaje
Anwo ak pi ba switch limit: sispann monte mouvman nan max\/min zen vwayaje pou fè pou evite kab overwinding oswa kanson
Anti-kolizyon aparèy: Detekte trepye ki tou pre oswa obstak yo anpeche kolizyon (lè l sèvi avèk rada oswa detèktè enfrawouj)
Sispann Ijans (E-STOP): Imedyatman koupe tout pouvwa a mouvman teknik lè bourade, pou are rapid
Sistèm siveyans fren: asire fren teknik yo ap fonksyone byen epi angaje lè sa nesesè
Chaje Moman Endikatè (LMI): monitè pwa chaj ak ang boom (si sa aplikab), avèti oswa koupe pouvwa lè danjere
Crane tanpon sispann: tanpon fizik nan pist fini yo absòbe enpak ak anpeche derayman teknik
Switch limit vwayaj: Anpeche teknik ak Trolley soti nan k ap deplase pi lwen pase deziyen pist oswa pwent girder
Detektè fil kòd kanson: Detekte kanson nan kòd monte pou anpeche anbabra oswa tonbe chaj
Pwoteksyon echèk faz: anpeche domaj motè oswa operasyon danjere si pèt faz elektrik rive
Pwoteksyon sou-vitès: monitè ak anpeche vitès danjere nan monte oswa vwayaj
Pwoteksyon tèmik: Pwoteje motè yo soti nan surchof pa siveyans detèktè tanperati

11. mòd kontwòl

1) Kontwòl pendant
Deskripsyon: Yon pendant kontwòl branche ak bouton pouse oswa kontwòl manch.

Avantaj:

Senp ak serye

Operatè rete tou pre chay la pou manyen egzak

Itilizasyon: Komen nan atelye oswa ti dispozisyon faktori.

2) Radyo kontwòl remote
Deskripsyon: Wireless pòtatif transmetè aleka kontwole mouvman teknik.

Avantaj:

Pi gwo libète mouvman pou operatè a

Amelyore sekirite pa opere nan yon distans ki an sekirite

Karakteristik: Anjeneral gen ladan sispann ijans ak chanèl kontwòl miltip.

Itilizasyon: lajman ki itilize nan gwo faktori ak aplikasyon pou deyò.

3) kontwòl kabin
Deskripsyon: Operatè chita nan yon kabin monte sou pon an teknik.

Avantaj:

Bon vizibilite sou chay la ak vorkspas

Apwopriye pou operasyon lou, gwo-echèl, oswa kontinyèl

Itilizasyon: Twouve nan plant endistri lou ak moulen asye.

4) Semi-otomatik & kontwòl otomatik
Deskripsyon: Sistèm kontwòl enfòmatize ak PLC ak detèktè.

Avantaj:

Egzak, mosyon repete

Redwi fatig operatè ak pwodiktivite ogmante

Entegrasyon ak automatisation faktori (MES, ERP)

Itilizasyon: faktori-wo fen ak liy pwodiksyon otomatik.

5) Kontwòl karakteristik komen nan tout mòd
Varyab frekans kondui (VFD): pou akselerasyon lis, frenaj, ak kontwòl vitès.

Sispann ijans: Imedyatman kanpe tout mosyon teknik.

Chaj Siveyans Entegrasyon: Anpeche kondisyon Surcharge.

Interlocking: asire sekans ki an sekirite nan operasyon yo.



12.sketch

Prensipal teknik





1. pi wo kapasite chaj
Sipòte charj pi lou tipikman sòti nan 10 tòn jiska 100 tòn oswa plis.

Double senti yo bay pi gwo fòs ak estabilite konpare ak trepye yon sèl girder.

2. pi gwo longè span
Ka kouvri pi long pon chvoch akomode pi gwo zòn travay.

Apwopriye pou planche faktori lajè, depo, ak plant manifakti lou.

3. Estabilite amelyore ak frigidité
Konsepsyon an doub girder diminye deformation anba chaj.

Asire pi an sekirite ak douser leve ak mwens Vibration oswa chèf.

4. Pi bon wotè monte
Pèmèt itilize nan pi gwo pase ak kwòk pi fon, maksimize leve wotè.

Itil nan faktori ak plafon segondè oswa ki kote apwòch maksimòm zen ki nesesè.

5. Ogmantasyon Pèfòmans
Konstriksyon gaya adapte pou lou-devwa aplikasyon pou endistriyèl.

Pi long lavi sèvis ki gen mwens souvan antretyen anba itilizasyon lou.

6. Fleksibilite ak personnalisation
Ka ekipe ak ekipman avanse leve tankou levatè mayetik, travès epandeuz, oswa vacuum levatè.

Fasil yo Customize kontwòl, aparèy sekirite, ak karakteristik automatisation.

7. Operasyon efikas
Kapab nan pi vit leve ak vwayaje vitès, amelyore pwodiktivite.

Sipòte pwezante chaj egzak ak mòd kontwòl avanse (VFD, PLC).

8. Sekirite
Ki fèt yo entegre aparèy sekirite miltip pou pwoteksyon Surcharge, switch limite, ak arè ijans.

Redwi risk pou aksidan ak domaj ekipman yo.

9. Pri-efikasite pou charj lou
Plis ékonomi pase plizyè trepye sèl pou kapasite a menm ak span.

Pi ba pri total de de an komen akòz rezistans ak efikasite.





1. Faktori lou
Manyen eleman lou nan endistri tankou otomobil, avyon, konstriksyon bato, ak pwodiksyon machin.

K ap deplase matyè premyè, asanble, ak pwodwi fini avèk efikasite sou etaj la faktori.

2. Steel ak Metal Processing
Transpòte anwoulman asye, plak, travès, ak fabrike pati metal.

Itilize nan woule moulen, fondri, ak plant fabrikasyon metal.

3. Plant pouvwa ak sektè enèji
Antretyen ak enstalasyon nan ekipman lou tankou turbin, dèlko, ak transformateur.

Manyen gwo pati pou plant hydro, tèmik, ak fòs nikleyè.

4. Konstriksyon ak prefabrike konkrè
Leve gwo eleman prefabrike konkrè tankou travès, kolòn, ak panno.

Manyen materyèl nan faktori prefabrike oswa sit konstriksyon ak kouman faktori-style.

5. Depo ak lojistik
K ap deplase palettes lou, resipyan, ak machandiz ankonbran nan depo gwo ak sant distribisyon.

Chaje ak dechaje kago lou soti nan kamyon oswa tren.

6. Endistri otomobil
Asanble liy materyèl manyen motè, chasi, ak pati nan kò.

Fasilite koule pwodiksyon ak amelyore efikasite faktori.

7. chantye ak endistri lanmè
Transpòte eleman bato lou, motè, ak modil lanmè.

Manyen pati ankonbran ak gqo san danje epi jisteman.





1. Design ak Jeni
Analiz kondisyon: Evalye kapasite chaj, span, leve wotè, ak kondisyon operasyonèl yo.

Konsepsyon estriktirèl: konsepsyon prensipal senti, cha fen, Trolley, ak estrikti sipò lè l sèvi avèk lojisyèl CAD.

Component spesifikasyon: Chwazi motè, fren, sistèm kontwòl, aparèy sekirite, ak eleman elektrik.

Kalkil estrès ak sekirite: fè analiz FEM (Metòd eleman fini) pou asire fòs ak rezistans.

2. akizisyon materyèl
Lòd-wo kalite matyè premyè tankou plak asye estriktirèl, chanèl, ak pati mekanik.

Sous konpozan elektrik ak mekanik soti nan founisè ou fè konfyans.

3. Koupe ak fabwikasyon
Steel koupe: koupe plak asye ak seksyon nan gwosè lè l sèvi avèk CNC plasma oswa machin koupe lazè.

Koube ak woule: fòm pati asye tankou senti oswa travès si sa nesesè.

Soudure: Rasanble senti prensipal yo, cha fen, ak ankadreman Trolley nan soude MIG\/MAG.

MACHINING: Pati machin tankou rasin wou, angrenaj, ak pote kay nan tolerans egzak.

4. Tretman sifas
Netwayaj: Retire rouye, lwil, ak pousyè tè atravè sandblasting oswa eksplozif piki.

Priming ak penti: Aplike Jadendanfan ak endistriyèl-klas penti pou pwoteksyon korozyon ak estetik.

5. Asanble
Asanble mekanik: Rasanble senti, Trolley, fen cha, wou, ak mon motè.

Enstalasyon nan pati mekanik: Fit motè, fren, bwat, switch limit, ak alam yo.

Fil elektrik elektrik: Enstale panno kontwòl, konekte motè, switch limit, ak sistèm alam.

6. Tès ak enspeksyon
Tès chaj estatik: Verifye entegrite estriktirèl anba kondisyon rated ak Surcharge.

Tès Operasyonèl: Kouri monte, vwayaj Trolley, ak fonksyon vwayaj teknik yo tcheke Harmony ak kontwòl.

Tès Aparèy Sekirite: Tcheke tout switch limit, pwoteksyon Surcharge, arè ijans, ak alam yo.

Kalite enspeksyon: Asire konfòmite avèk espesifikasyon konsepsyon ak estanda (ISO, EN, ASME).

7. anbalaj ak anbake
Demonte (si sa nesesè) pou transpò pi fasil.

Anbalaj sekirite ak materyèl pwoteksyon yo anpeche domaj pandan transpò piblik.

Bato nan sit kliyan ak manyèl detaye ak enstriksyon enstalasyon.

8. Enstalasyon ak komisyonin
Asanble sou plas ak enstalasyon pa teknisyen ki kalifye.

Tès final nan kondisyon operasyonèl yo.

Operatè fòmasyon sou itilizasyon san danje ak antretyen.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout te rive 85%.
