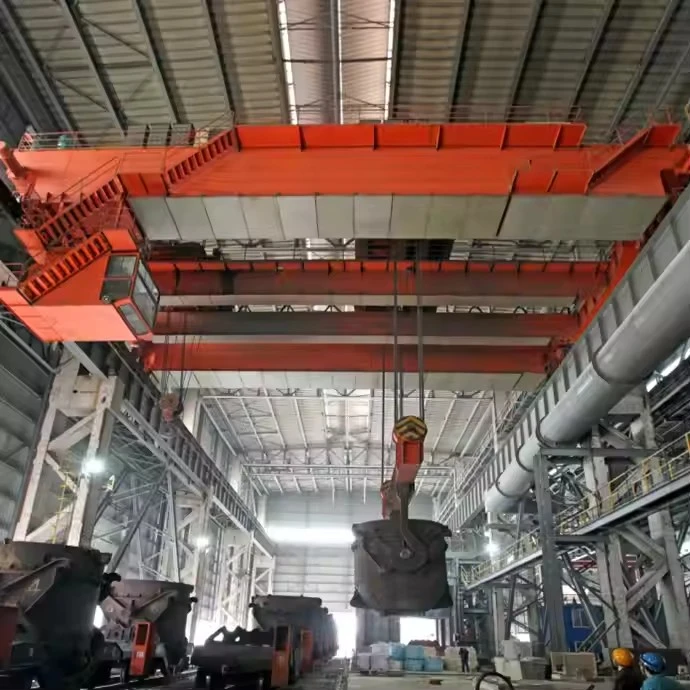

Kb Eksplozyon-prèv Double Girder Anlè teknik

Karakteristik kle ak Filozofi konsepsyon

Prensip debaz la seprevansyon nan ignisyon. Sa a se reyalize pa modifye oswa fèmen tout eleman ki kapab potansyèlman jenere yon etensèl, arc, oswa tanperati sifas danjere.

Double Girder Design:Bay fòs estriktirèl ki nesesè pou kapasite lou ak espas pou loje eleman ki pwoteje.

Prèv eksplozyon-Konstriksyon:Chak eleman elektrik ak mekanik fèt espesyalman oswa modifye pou satisfè nòm sevè prèv eksplozyon -.

Evalyasyon kote ki gen danje ladan:Trepye sa yo bati pou konfòme yo ak estanda entènasyonal yo pou kote espesifik danjere (klasifye), tankou:

Klas I, Divizyon 1 & 2:Anviwònman ki gen gaz oswa vapè ki ka pran dife (pa egzanp, izin petwochimik, rafinri).

Klas II, Divizyon 1 & 2:Anviwònman ki gen pousyè ki ka pran dife (pa egzanp, asansè grenn, moulen farin frans, manyen chabon).

Klas III, Divizyon 1 & 2:Anviwònman ak fib ignib oswa vole (pa egzanp, moulen twal, woodshops).



Eleman Nwayo: Bwat, Motè, Ponp

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (KG): 2000 kg

Videyo enspeksyon-sandan:Yo bay

Rapò tès machin: bay

Design: doub gwo bout bwa

Efikasite: efikasite segondè

Vitès operasyon: gwo vitès operasyon

Estabilite: Anti-fonksyon balanse

Koulè: Si ou vle

Sous pouvwa: 110V / 220V / 230V / 380V / 440V, Customized

Espansyon: 7.5-31.5m

Sa a se yon teknik trè espesyalize kote chak eleman yo fèt, modifye, oswa fèmen ak yon sèl objektif prensipal: anpeche ignisyon nan anviwònman kote gaz ki ka pran dife, vapè, pousyè, oswa fib yo prezan.

Konpozan yo ka kategorize dapre modifikasyon enpòtan eksplozyon yo-prèv:



1. Konpozan estriktirèl ak mekanik (Modifikasyon ki pa -sparking)

Konpozan sa yo modifye pou anpeche etensèl mekanik ki te koze pa friksyon oswa enpak.

Travès prensipal (2):Estanda bwat doub travès. Pandan ke yo pa yon risk ignisyon dirèk, yo bay ankadreman an gaya ki sipòte tout eleman pwoteje.

Hook & Hook blòk:Te fè ak metal ki pa -etensèl tankou an kwiv, beryllium kwiv, oswa aliminyòm-alyaj an kwiv. Sa a anpeche etensèl si zen an aksidantèlman frape yon lòt objè metal.



Wou (Trolley & Bridge Travel):

Opsyon 1:Wou akki pa-bouch yo(egzanp, rims an kwiv) bourade sou yon mwaye asye.

Opsyon 2:Tout wou yo fèt ak materyèl ki pa -etensèl.

Sistèm fren yo:

Disk fren/tanbou:Te fè soti nanki pa -alyaj ki gen etensèl.

Fren kousinen/soulye:Te fè ak materyèl espesyalize ki pa -friksyon.

Rail ak pist:Teknik la kouri sou ray asye estanda. Prevansyon etensèl la okipe pa wou teknik la, pa pist la fiks.

Anti-kòd fil estatik:Se kòd fil elektrik anvwaye a souvan trete oswa fèt yogaye elektrisite estatikepi anpeche li -monte, ki ka kreye yon etensèl.

2. Konpozan elektrik (Eksplozyon-Prèv Anvlòp ak Aparèy sètifye)

Sa a se nwayo a nan konsepsyon teknik QB la. Chak aparèy elektrik izole nan atmosfè danjere a.

Eksplozyon-Anvlòp Prèv:

Lojman:Tout eleman elektrik yo loje nan gwo-devwa, jeteNerjaveèi asye oswa alyaj aliminyòmpatiraj.

Konsepsyon chemen flanm dife:Boîtier sa yo gen brides ojis usinage. Si yon eksplozyon riveanndanbwat la, flanm dife yo refwadi pandan y ap chape nan twou vid ki genyen yo etwat (chemen flanm dife), anpeche yo ignisyon atmosfè a ekstèn.

Eleman andedan:Boîtier sa yo kay lapanèl kontwòl, kontakè, rle surcharge, transfòmatè, ak blòk tèminal.



Motè sètifye (Leve, Trolley, Pon):

Konstriksyon:Motè yo fèt espesyalman ak boîtier renforcée pou genyen yon eksplozyon entèn.

Evalyasyon Tanperati (T-Kòd):Motè yo sètifye yo gen yon tanperati sifas maksimòm ki pa pral limen gaz espesifik oswa pousyè nan anviwònman an opere (egzanp, evalyasyon T4 pou yon tanperati sifas max 135 degre).

Fanatik refwadisman ki pa gen -:Lam fanatik yo fèt ak materyèl ki pa -etensèl.

Eksplozyon-Prèv sistèm Festoon / Ba kondiktè:

Sistèm livrezon pouvwa a sou pist la konplètman fèmen nan yon lojman pwoteksyon pou anpeche etensèl nan kontak glisman oswa mouvman kab.

Eksplozyon-Prèv limit switch ak detèktè:

Tout detèktè pozisyon (pou limit anvwaye, fen-de-vwayaj) yo loje nan pwòp pa yo ki sètifye, fèmen.

3. Kontwòl & Operatè Entèfas Eleman

Eksplozyon-Prèv Estasyon Kontwòl Pendant:

Bouton pouse-pandan an se yon bwat jete lou, sele ak yon fenèt vè epè oswa polikarbonat. Bouton yo gaya epi yo fèt pou anpeche arcing anndan an.

Sètifye Radyo Kontwòl Sistèm:

Transmetè pòtatif la dwe intrinsèquement an sekirite oswa prèv eksplozyon-sètifye pou klasifikasyon espesifik zòn danjere yo.

Inite reseptè a sou teknik la loje nan yon patiraj prèv eksplozyon-.

Kabinè Operatè a (si yo itilize):Taksi nan tèt li ta dwe purge ak lè pwòp pou kreye yon presyon pozitif zòn ki an sekirite, anpeche atmosfè danjere antre nan.

4. Sekirite & Pwoteksyon Sistèm

Sistèm Tè / Terre:

Yon sistèm metikuleu ak ba -rezistans atè enstale pou tout estrikti teknik la. Sa enpòtan anpil pou elimine nenpòt ki elektrisite estatik-an sekirite epi anpeche etensèl estatik.

Penti espesyalize:

Tout teknik la kouvwi akpenti anti-estatikpou anpeche akimile-chaj estatik sou sifas ki pentire. Li trè rezistan tou -kowozyon pou kenbe tèt ak anviwònman difisil.

Limiteur Surcharge:Aparèy sekirite kritik sa a tou loje nan yon anvlòp -prèv eksplozyon.

Trase

Prensipal teknik





Avantaj nan eksplozyon QB-prèv Double Girder Overhead Crane

Avantaj yo se akablan santre sou alèjman risk, sekirite, ak entegrite operasyonèl nan anviwònman endistriyèl ki pi difisil yo.

1. Ultim sekirite ak prevansyon danje

Eliminasyon Sous ignisyon:Sa a se avantaj debaz la. Chak eleman fèt pou anpeche etensèl, arc, ak sifas cho ki ta ka limen sibstans ki ka pran dife, pwoteje pèsonèl, enfrastrikti, ak anviwònman an kont evènman katastwofik.

Pwoteksyon konplè:Sekirite a se pa yon adisyon-men li entegre nan konsepsyon an antye, soti nan pati mekanik ki pa-siklèt ak sistèm elektrik sele.

2. Konfòmite Regilasyon ak Diminisyon Risk

Satisfè estanda sevè:Li fèt ak sètifye pou konfòme ak estanda entènasyonal solid pou kote ki gen danje ladan (pa egzanp, ATEX an Ewòp, NEC/NEMA nan Amerik di Nò, IECEx globalman). Sa pèmèt biznis yo opere legalman nan endistri ki gen gwo-risk sa yo.

Diminye responsablite:Sèvi ak ekipman sètifye siyifikativman diminye responsablite legal ak finansye konpayi an nan ka ta gen yon ensidan.

3. Operasyon san enteripsyon nan Pwosesis Kritik

Pèmèt pwodiksyon:Anpil pwosesis nan plant chimik, pharmaceutique, oswa penti pa ka fonksyone san yo pa leve tèt yo. Teknik QB la fè li an sekirite pou kontinye operasyon sa yo san yo pa fèmen ekipman ki pa ansekirite mande yo.

Segondè fyab:Konpozan yo itilize nan desen eksplozyon-prèv yo natirèlman pi solid, dirab, epi souvan yo ofri pi wo pwoteksyon antre (evalyasyon IP) kont pousyè ak imidite, ki mennen nan pi plis disponiblite ak pousantaj echèk redwi.

4. Efikasite Pri alontèm-

Anpeche Pèt Katastwofik:Pri a nan yon sèl eksplozyon nen pi gwo envestisman inisyal la nan yon eksplozyon-teknik prèv. Li se yon envestisman aktif nan pwoteksyon byen.

Dirab:Bati ak kowozyon -materyèl ki reziste ak konpozan siperyè, trepye sa yo gen yon lavi sèvis long menm nan anviwònman difisil, korozivite komen nan pwosesis chimik.

5. Pwoteksyon anviwònman

Anpeche lage materyèl toksik oswa ki ka pran dife nan anviwònman an ki ta ka lakòz yon evènman ignisyon.



Aplikasyon pou KB eksplozyon-prèv Double Girder Overhead Crane

Teknik sa a obligatwa nan nenpòt endistri kote atmosfè eksplozif yo prezan, klase kòm Klas I (gaz/vapè), Klas II (pousyè), oswa Klas III (Fib).

1. lwil oliv ak gaz ak endistri pétrochimique

Sèvi ak ka: Raffineries, platfòm lanmè, epiplant petwochimik. Manyen ekipman, tiyo, ak veso nan zòn kote gaz ak vapè ki ka pran dife tankou metàn, pwopan, benzèn, oswa idwojèn.

2. Chimik ak famasetik Faktori

Sèvi ak ka:Plant pwosesis koteSolvang ki ka pran dife(egzanp, alkòl, etè, asetòn) yo itilize, oswa ki kotepoud chimik ki ka pran difeyo melanje, trete, oswa okipe.

3. Penti ak penti fabrikasyon

Sèvi ak ka:Etablisman ki pwodui penti, lank oswa adezif. Anviwònman sa yo satire akvapè sòlvan ki ka pran difesoti nan pwosesis melanje, ranpli ak netwaye.

4. Grenn ak Pwosesis Manje

Sèvi ak ka: Asansè grenn jaden, moulen farin frans, silo sik, epiplant pwosesis epis. Pousyè ayeryèn ki soti nan materyèl sa yo trè konbistib epi li ka fòme atmosfè eksplozif.

5. Tretman dlo ize ak enstalasyon biogaz

Sèvi ak ka:Zòn kote yometàn (CH4)episulfid idwojèn (H2S)gaz yo pwodui epi yo ka akimile, sa ki kreye yon gwo risk eksplozyon.

6. Aerospace ak Militè

Sèvi ak ka: Zòn ki bay gaz, angar, ak enstalasyon manyenpropellan fizeoswa lòt sibstans ki temèt.

7. Plastik ak bwa

Sèvi ak ka:Etablisman kotepoud plastikoswapousyè bwakreye yon anviwònman pousyè ki ka pran dife.



Pwosesis manifakti aQDY métallurgique Distribisyon pon teknikenplike kontwòl kalite strik ak jeni espesyalize asire durability, rezistans chalè, ak sekirite. Anba a se yon etap-pa-dekonpozisyon pwosedi pwodiksyon an:

1. Design & Jeni

Chaj ak analiz anviwònman– Kalkil poukapasite leve (5–500+ tòn), span, ak rezistans chalè.

CAD/3D Modeling– Konsepsyon estriktirèl, simulation estrès (FEA), ak konfòmite akISO, FEM, oswa GB estanda.

Personnalisation– Karakteristik opsyonèl (eksplozyon-prèv, anvwaye izole, automatisation) yo entegre.



2. Seleksyon materyèl ak preparasyon

Main Girders & End Cha– Asye ki gen gwo -fòs (Q345B, Q460C) oswa chalè -rezistan asye alyaj.

Fil kòd & Kwòk– Espesyalchalè -trete asye alyaj(pou manyen metal fonn).

Eleman elektrik– Kab, motè, ak materyèl izolasyon ki reziste -tanperati-.



3. Fabrikasyon eleman kle yo

A. Konstriksyon Pon Girder

Koupe ak soude- CNC plasma / lazè koupe pou presizyon;soude ak arc submerged (SAW)pou jwenti -wo fòs.

Tretman Chalè– Estrès-soulaje recuit pou anpeche deformation.

D'- Perçage, fraisage, ak sifas fanm k'ap pile pou presizyon asanble.

B. Asanble Hoist & Trolley

Leve tanbou ak bwat- Machin pou operasyon lis; teste anba1.25x rated chaj.

Fren ki reziste -Chalè– Doub -disk oswa fren elektwomayetik pou echèk-kenbe san danje.

Louch Hook & Sekirite Latch– Fòje ak ultrasons teste pou fant.

C. End Trucks & Track System

Machin wou ak tren- Wou asye fè tèt di toujou pou lavi mete long.

Kondwi motè ak redukteur– Ekipe akmekanis anti-patinpou chay lou.



4. Entegrasyon sistèm elektrik ak kontwòl

Festoon/Kondiktè Bar System– Pou ekipman pou pouvwa sou pist la.

Kondwi frekans varyab (VFD)- Pou kontwòl vitès lis ak efikasite enèji.

Sikui Sekirite- Detèktè Surcharge, switch limit, ak kanpe ijans.

Kontwòl Operatè yo– Pendant, kabin, oswasistèm aleka/otomatik.



5. Sifas Tretman & Pwoteksyon Kowozyon

Sandblasting (SA 2.5 Klas)- Retire rouye ak amelyore adezyon penti abazde.

Segondè -Pentire/Kouchte Tanperati– Zenk-jadendanfan rich + chalè-rezistans (jiska800 degre).

Izolasyon eleman kritik– Fib seramik oswa kouch refractory sou kwòk ak kòd.



6. Asanble & Tès

A. Chèk pre-asanble a

Enspeksyon dimansyon nan travès, Trolley, ak cha fin.

Aliyman ray pist ak tren teknik.

B. Tès chaj (pa estanda ISO 4310 / GB)

Pa gen -Tès chaj- Tcheke motè, fren, ak fonksyon vwayaj.

Tès chaj estatik – 1.25x kapasite ratedpou 10+ minit.

Tès dinamik chaj – 1.1x kapasite ratedak mouvman repete.

Tès Fren Ijans– Verifye echèk-mekanis ki an sekirite.

C. Validasyon rezistans chalè (pou trepye fonderie)

Ekspozisyon tanperati -simule (si sa nesesè).



7. Anbalaj & Livrezon

Demonte (si sa nesesè)– Pou gwo trepye, konpozan yo anbake separeman.

Anbalaj Anti-Korozyon– VCI fim oswa desiccant pou transpò lòt bò dlo.

Dokimantasyon– Manyèl, rapò tès, ak sètifikasyon (CE, ISO, GOST, elatriye).



8. Enstalasyon ak Komisyonin (Sou-Site)

Aliyman pist ak remonte teknik.

Tès final chaj ak fòmasyon operatè.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
