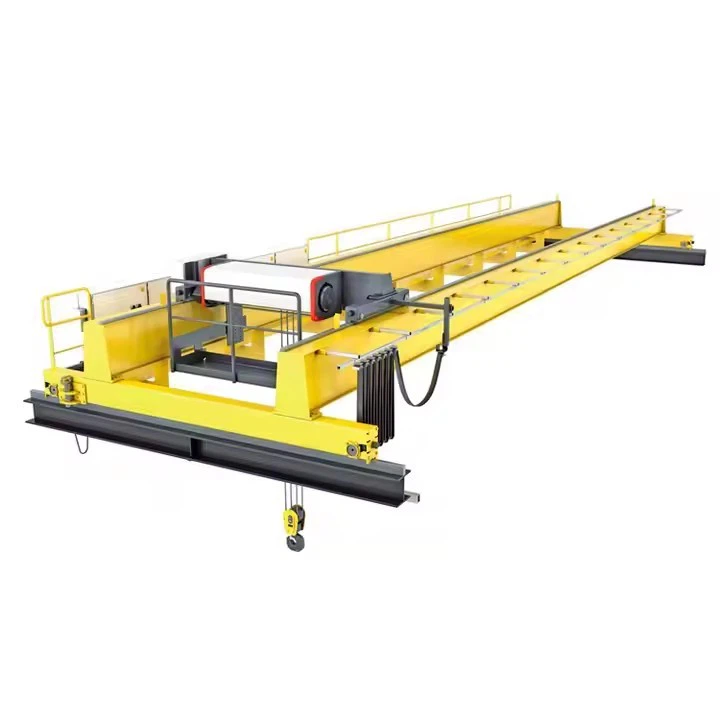

Eksplozyon prèv Ewopeyen an teknik anlè

Karakteristik kle nan eksplozyon-prèv trepye sou tèt Ewopeyen an

1. Konpozan eksplozyon-prèv

Gende & Trolley:Motè sètifye, fren, ak kontwòl ki anpeche etensèl.

Sistèm elektrik:Kloti flameproof, sikwi entimman ki an sekirite.

Fil elektrik & Koneksyon:Bouche sele yo anpeche kliyot arc ak.

2. Atex & iecex konfòmite

SatisfèAtex Directive 2014\/34\/Inyon Ewopeyen(pou Inyon Ewopeyen) akIECEX(Global).

Klase pouZòn 1, Zòn 2 (gaz)ouZòn 21, Zòn 22 (Pousyè).

3. Materyèl Konstriksyon

Ki pa Peye-Sparking metal(asye pur, alyaj aliminyòm).

Penti anti-estatikPou anpeche egzeyat Electrostatic.

4. Mekanis sekirite espesyal

Pwoteksyon tèmiknan motè yo anpeche surchof.

Ijans sispannak bouton eksplozyon-prèv.

Etensèl ki reziste fren & angrenaj.

5. Opsyon personnalisation

Single oswa doub desen anlè.

Manyèl oswa kontwòl remote (entimman ki an sekirite).

Kapasite chaj soti nan1 tòn 100+ tòn.



Konparezon: estanda vs eksplozyon-prèv trepye

Patikilarite	Estanda teknik	Eksplozyon-prèv teknik
Sètifikasyon	CE, ISO	Atex, Iecex, EN 60079
Sekirite elektrik	Kloti estanda	Flameproof (ansyen d) oswa sekirite intrinsèques (ansyen mwen)
Materyèl	Asye kabòn	Nerjaveèi asye, ki pa Peye-Sparking Alloys
Koute	Pi ba pri inicio	Pi wo (20-40% prim pou ansyen-rated pati)
Antretyen	Chèk woutin	Enspeksyon strik pou konfòmite ansyen





Konparezon: estanda vs eksplozyon-prèv teknik sou tèt li

Patikilarite	Estanda teknik sou tèt li	Eksplozyon-prèv teknik sou tèt li
Motè & elektrik	Estanda, pa gen okenn pwoteksyon espesyal	Spark-prèv, kloti flameproof
Sètifikasyon	CE, FEM, ISO	Atex, Iecex, EN 60079
Anviwònman l '	Nòmal anviwònman endistriyèl	Danjre (Zòn 1, Zòn 2, Zòn 21, Zòn 22)
Koute	Bese	Pi wo (akòz eleman espesyalize)







YonEksplozyon-prèv teknik sou tèt liki fèt pou mache Ewopeyen yo (konfòme avèk yoAtex\/iecex) konsiste de eleman espesyalize Enjenieri yo anpeche ignisyon nan anviwònman ki gen danje ladan (Zòn 1, Zòn 2, Zòn 21, Zòn 22). Anba la a se yon pann detaye nan eleman kritik li yo:



1. Bridge eksplozyon-prèv (girder)

Te fè nanMateryèl ki pa Sparking(egzanp, asye pur oswa asye kouvwi).

Ki fèt pou misyon pou minimize friksyon ak rasanbleman estatik.

Disponib nansèl-girder(limyè\/devwa mwayen) oswadoub-girder(lou-devwa) konfigirasyon.

2. Eksplozyon-prèv gende inite

Motè:

Atex-sètifye motè elektrik(Ansyen d, ansyen e, oswa ansyen NR Rating).

Pwoteksyon tèmik pou anpeche surchof.

Sistèm frenaj:

Etensèl ki reziste fren (mekanik oswa elektwomayetik).

Mekanism echèk-ki an sekirite pou arè ijans.

Leve mekanis:

Fil kòd gende (ansyen-rated)ouChain gende (etensèl ki reziste).

Hook & Chaje blòkTe fè nan alyaj ki pa sparking.

3. Eksplozyon-prèv Trolley

Kay gende a ak deplase sou pon an.

Wou & BEARINGSte fè nan materyèl anti-estatik.

Motè & bwatak kloti flameproof (ansyen d).

Limite switchak lojman eksplozyon-prèv.

4. Eksplozyon-prèv sistèm elektrik

Kontwòl panèl:

Loje nanflameproof (ansyen d) oswa presyon (ansyen p) kloti.

EnkliRelè Surcharge, kontakteur, ak kasè sikwirated pou zòn ki gen danje ladan.

Fil elektrik & Kondwi:

Sele, câbles blende yo anpeche lite.

Intrinsèquement ki an sekirite (ansyen mwen) sikuipou kontwòl ki ba-vòltaj.

Festoon System \/ kab bobine:

Jesyon kab etensèl ki reziste pou transmisyon pouvwa ak siyal.

5. Eksplozyon-prèv pist & kamyon fen

Travès pist:

Asye oswa aliminyòm ak penti anti-estatik.

Kamyon fen (asanble wou):

Eksplozyon-prèv motèpou mouvman vwayaj.

Wou ki pa Peye-sparking(Bwonz oswa an poliyiretàn).

Rail & Gid Sistèm:

Chita pou anpeche egzeyat estatik.

6. Kontwòl eksplozyon-prèv

Kontwòl pendant (ansyen-rated):

ATEX-sètifye kontwolè pòtatif ak bouton sele.

Radyo kontwòl remote (ansyen apwouve):

Operasyon san fil ak siyal entimman ki an sekirite.

Kontwòl taksi (si sa aplikab):

Kabin operatè presyon pou anviwònman Zòn 1.

7. Sekirite ak Sistèm Siveyans

Pwoteksyon Surcharge:

Atex-konfòme chaj limite.

Stop Ijans (ansyen-rated):

Estil-style E-Stop ak eksplozyon-prèv lojman.

Sistèm anti-kolizyon:

Detèktè enfrawouj oswa lazè ak ansyen kloti-rated.

Tanperati ak gaz detèktè:

Monitè kondisyon anviwònman an nan tan reyèl.

.

8. Lòt karakteristik eksplozyon-prèv

Disipasyon estatik:

Kawotchou kondiktè, baz espageti.

Rezistans korozyon:

Penti espesyal pou ekspoze chimik.

Pousyè-Proofing (pou Zòn 21\/22):

BEARINGS sele, kloti pousyè-sere.

Konparezon: Creole vs konpozan eksplozyon-prèv

Konpozan	Estanda teknik	Eksplozyon-prèv teknik
Motè	IP55 estanda	Atex ex d\/ex e sètifye
Panèl kontwòl	Patiraj estanda	Flameproof (ansyen d)
Filinè	Izolasyon nòmal	Blende, kannòt sele
Fren	Friksyon estanda	Materyèl etensèl ki reziste
Kontwòl remote	Creole RF	Intrinsèquement Safe (ansyen mwen)



​

Eskise

Prensipal teknik





Amelyore sekirite nan zòn ki gen danje ladan

Sètifye pouAtex\/iecexEstanda, anpeche etensèl, ark, oswa sous chalè ki ta ka dife gaz ki ka pran dife, vapè, oswa pousyè (zòn 1, 2, 21, 22).

Materyèl ki pa Peye-sparking (asye pur, an kwiv) ak penti anti-estatik minimize risk eksplozyon.

Konfòmite avèk règleman strik Inyon Ewopeyen an

SatisfèAtex 2014\/34\/Inyon EwopeyenakEN 60079Estanda pou atmosfè eksplozif.

Obligatwa nan endistri tankou lwil oliv ak gaz, pwodwi chimik, ak edikaman anba lwa sekirite Inyon Ewopeyen.

Konstriksyon gaya ak serye

Flameproof (ansyen D) oswa presyon (ansyen p) kloti pou motè ak eleman elektrik.

Kowozyon ki reziste pou anviwònman piman bouk (egzanp, tribin lanmè, plant chimik).

Presizyon ak efikasite

Operasyon lis akVaryab frekans kondui (VFDs)pou akselerasyon kontwole.

Kontwòl aleka oswa pendant (ansyen-rated) pèmèt operasyon ki an sekirite nan yon distans.

Redwi D '& antretyen

Konpozan dirab (egzanp, etensèl ki reziste fren, BEARINGS sele) pwolonje lavi sèvis.

Mwens ensidan sekirite vle di pi ba deranjman operasyonèl.

Customizable pou danje espesifik

Konfigirasyon pougaz (zòn 1\/2)ouPousyè (Zòn 21\/22)anviwònman.

Opsyon gen ladan yon sèl\/doub girder, underhung, oswa tèt-kouri desen.



1. lwil oliv ak gaz

Raffineries: Manyen tuyaux, tiyo, ak pwodwi chimik eksplozif.

Fèt lanmè: Leve ekipman nan anviwònman ki rich metàn (Zòn 1).

2. Chimik & famasetik

Pwosesis sòlvan: Transpòte likid ki ka pran dife (egzanp, etanòl, asetòn).

Antretyen reaktè: Enstale\/retire machin eksplozyon-ki gen tandans.

3. Mining & Coal manyen

Silos chabon: Opere nan pousyè ki ka pran dife (Zòn 22).

Tinèl ki gen tandans metàn: Asanble Ekipman nan Zòn 1 Zòn.

4. Manje & Processing grenn

Moulen farin frans\/silos grenn: Anpeche eksplozyon pousyè (zòn 21).

Plant sik: Manyen engredyan an poud.

5. Aerospace & defans

Manyen gaz fize: K ap deplase volatil gaz san danje.

6. Penti & Coatings

Flite ti joupa: Opere tou pre vapè ki ka pran dife (Zòn 2).





1.Design ak Jeni
Kondisyon pou rasanble:

Kapasite chaj (egzanp, 10t, 50t, 100t, elatriye), span, leve wotè, ak anviwònman operasyonèl yo defini.

Bezwen pèrsonalizasyon yo evalye, tankou mòd kontwòl (pendant, san fil, kabin) ak karakteristik espesyal (egzanp, anti-kolizyon, pwoteksyon Surcharge).

Preliminè konsepsyon:

Enjenyè estriktirèl ak konsèpteur teknik kreye premye konsepsyon teknik la, ki gen ladan gwo bout bwa prensipal la, fen cha, leve sistèm, sistèm Trolley, mekanis vwayaj, ak lòt konpozan.

Kalkil ak simulation:

Kalkil chaj yo fèt asire teknik la ka okipe kapasite a espesifye.

Ka analiz eleman fini (FEA) dwe itilize simulation ensiste ak devyasyon nan estrikti a asire sekirite ak estabilite.

Konsepsyon detaye:

Apre apwobasyon, desen an detay pou chak pati yo te fè, ki gen ladan prensipal la, fen cha, gende sistèm, motè, sistèm kontwòl, ak karakteristik sekirite.

2. akizisyon materyèl
Seleksyon materyèl anvan tout koreksyon:

Materyèl ki gen kalite siperyè tankou asye, asye alye, asye fòje, ak eleman elektrik yo souse dapre espesifikasyon.

Materyèl yo enspekte pou sètifikasyon bon jan kalite ak konfòmite ak estanda endistri (egzanp, ISO, CE).

Component Smart apwovizyone:

Konpozan estanda tankou motè, monte, panno kontwòl, switch limit, ak aparèy sekirite yo souse nan founisè serye.

3. Fabwikasyon nan konpozan
Girder Prensipal:

Koupe ak soude nan plak asye yo fòme pon an pon.

Se girder a reyini pa soude oswa anbalaj seksyon, asire li satisfè fòs ki nesesè yo ak presizyon.

Asanble fen cha:

Se cha nan fen fabrike ak reyini yo kenbe teknik la sou ray yo pist.

Asanble wou yo enstale asire vwayaj lis ansanm ray yo.

Ice ak Trolley System:

Se inite a gende (elektrik oswa manyèl) reyini, ki gen ladan tanbou a, kòd fil, zen, ak motè.

Se sistèm nan Trolley bati transpòte gende a atravè pon an, ki gen ladan wou Trolley ak mekanis kondwi.

Crane vwayaje mekanis:

Wou yo teknik yo monte sou cha yo fen, asire lis mouvman orizontal.

Se sistèm nan kondwi enstale kontwole vitès vwayaj la.

4. Asanble nan teknik
Main enstalasyon gwo bout bwa:

Se girder prensipal la reyini leve ak pozisyone sou cha yo fen.

Se girder a aliyen asire entegrite estriktirèl.

Trolley ak gende enstalasyon:

Se sistèm nan Trolley monte sou girder prensipal la, epi li se gende a monte nan Trolley la.

Se chèn nan chaj oswa kòd fil enstale ak teste pou operasyon lis.

Mekanis vwayaj konfigirasyon:

Wou yo teknik yo ekipe, epi li se mekanis nan kondwi ki konekte nan sistèm nan kontwòl pou mouvman orizontal.

5. enstalasyon sistèm elektrik ak kontwòl
Fil elektrik ak kontwòl panèl:

Se panèl la kontwòl enstale ak branche nan jere tout mouvman teknik (monte, Trolley, vwayaj teknik).

Limit switch, bouton sispann ijans, ak alam sekirite yo entegre nan sistèm kontwòl la.

Enstalasyon motè ak Kovèti pou:

Motè pou monte, vwayaje, ak Trolley a yo enstale ak ki konekte nan sistèm Kovèti pou respektif yo.

Tès nan sistèm kontwòl:

Sistèm kontwòl yo tcheke pou asire entegrasyon apwopriye nan kontwòl pendant, san fil aleka, oswa opsyon kontwòl kabin.

6. Tès ak kontwòl kalite
Tès chaj:

Crane a sibi tès chaj estatik (yo tcheke estabilite) ak tès chaj dinamik (yo tcheke pèfòmans operasyonèl nan kondisyon aktyèl travay).

Pwoteksyon Surcharge ak switch limit yo teste asire yo fonksyone kòrèkteman.

Tès sistèm sekirite:

Alam yo son ak limyè, switch limit, bouton sispann ijans, ak aparèy sekirite yo tout teste pou fonctionnalités.

Tès mouvman:

Tout mouvman-hoisting, Trolley Mouvman, Bridge vwayaj, ak Sway kontwòl-yo teste pou operasyon lis ak presizyon.

Tès elektrik:

Tout eleman elektrik yo teste pou fil elektrik, baz, ak kominikasyon ant sistèm yo.

Dokimantasyon ak Sètifikasyon:

Se teknik la enspekte dapre estanda sekirite entènasyonal yo ak sibi sètifikasyon pa otorite ki enpòtan (egzanp, CE, ISO).

Sètifika tès pou motè, trepye, ak tès chaj yo prepare.

7. Enspeksyon final ak penti
Enspeksyon vizyèl:

Yon enspeksyon apwofondi te pote soti asire ke teknik la satisfè espesifikasyon konsepsyon ak kondisyon sekirite.

Penti:

Se teknik la pentire ak-wo kalite penti anti-korozyon pwoteje li nan kondisyon anviwònman an.

Make ak etikèt:

Etikèt sekirite, avètisman, ak mak kapasite yo aplike nan teknik la pou idantifikasyon apwopriye.

8. livrezon ak enstalasyon
Livrezon:

Se teknik la ak anpil atansyon demonte nan pati transpòte (si sa nesesè) ak anbake nan kote kliyan an.

Enstalasyon:

Se teknik la enstale sou-sou sit, ak tout koneksyon (pouvwa, mekanik, kontwòl) yo te fè.

Final komisyonin:

Se teknik la komisyone pa kouri li nan yon seri de tès operasyonèl asire li travay byen.

Se fòmasyon operatè fèt, si sa nesesè, pou itilize san danje epi efikas.

9. Post-enstalasyon sipò
Fòmasyon Kliyan:

Operatè fòmasyon sou ki jan yo sèvi ak teknik la san danje epi efektivman.

Orè antretyen:

Bay yon plan antretyen pou kontinye operasyon teknik la, ki gen ladan enspeksyon regilye, wilaj, ak tès yo.

Apre-lavant sipò:

Ofri pati rezèv, depanaj, ak sèvis reparasyon.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout te rive 85%.
