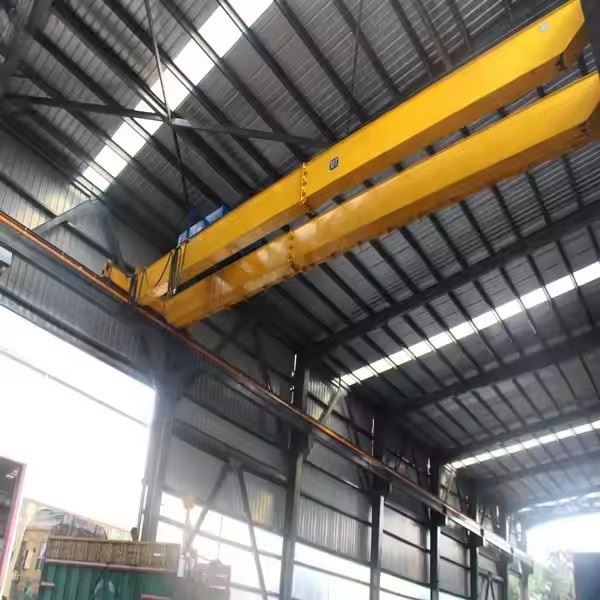

Ewopeyen Kalite Atelye Double Girder Bridge Crane

Ki sa ki se yon atelye kalite Ewopeyen an doub girder pon teknik?

Li se yon modilè, estanda konsepsyon teknik anlè ki soti nan Ewòp (swiv estanda tankou FEM). Li karakterize pa estrikti optimize li yo, konpozan segondè-pèfòmans, ak bati-nan karakteristik sekirite, sa ki fè li yon chwa prim pou atelye ak faktori ki mande serye, lou-levage.

Konsidere li kòm "sedan Ewopeyen an premium" nan mond teknik la-dous, efikas, chaje ak teknoloji, ak bati pou pèfòmans ak konfò operatè.



Avantaj sou trepye "tradisyonèl".

Wotè Hook siperyè:Konsepsyon ki ba-san nan tèt yo maksimize wotè leve nan enstalasyon ki gen plafon ki ba.

Kontwòl lis ak egzak:VFD sou tout mouvman yo pèmèt kontwòl mikwo-vitès ak plasman chaj byen presi, esansyèl pou travay asanblaj presizyon.

Segondè fyab ak antretyen ki ba:Itilizasyon eleman prim, estanda ak sistèm ki fèmen yo mennen nan mwens D 'ak pi fasil sèvis.

Sekirite Amelyore:Bati ak karakteristik tankou limiteur surcharge, switch limit, sistèm pou evite kolizyon, ak ekipman pou pouvwa san danje kòm estanda.

Efikasite enèji:Motè modèn ak kondui konsome mwens pouvwa pase teknoloji teknik ki pi gran yo.

Estetik ak pwòpte:Trepye sa yo souvan gen yon konsepsyon dous, fèmen ak fini pentire, kontribye nan yon anviwònman atelye ki pi pwòp ak plis pwofesyonèl.



Ewopeyen Kalite vs Konvansyonèl Double Girder Crane

Karakteristik	Kalite Ewopeyen an	Konvansyonèl/Jeneral Double Girder
Sou entènèt jwèt Girder Design	Optimize, travès bwat ki lejè	Souvan pi lou I-gwo bout bwa oswa estrikti bastengal
Headroom	Ba Headroom	Pi wo Headroom
Kontwòl	VFD sou tout mosyon yopou lis	Ka gen kontakè-ki baze sou, kontwòl etap
Pozisyon anvwaye	Ant travès (anwo -kouri)	Kapab -kouri oswa anba-kouri
Eleman	Modilè, estanda	Èske yo ka -konstwi ak diferan mak
Sekirite & Lapwòpte	Sistèm fèmen, konsepsyon dous	Plis ouvè ak endistriyèl aparans

Konklizyon:Atelye Kalite Ewopeyen an Double Girder Bridge Crane reprezante yon{0}}wo fen, solisyon enjenyèpou endistri modèn. Li se chwa ki pi pito pou konpayi yo ki konsidere teknik yo kòm yon zouti pwodiktivite enpòtan epi ki priyorite sekirite, presizyon, ak fyab alontèm -sou pri inisyal ki pi ba.



Eleman Nwayo: Bwat, Motè, Ponp

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (KG): 2000 kg

Videyo enspeksyon-sandan:Yo bay

Rapò tès machin: bay

Design: doub gwo bout bwa

Efikasite: efikasite segondè

Vitès operasyon: gwo vitès operasyon

Estabilite: Anti-fonksyon balanse

Koulè: Si ou vle

Sous pouvwa: 110V / 220V / 230V / 380V / 440V, Customized

Espansyon: 7.5-31.5m

1. Prensipal sistèm estriktirèl (ankadreman optimize a)

Tir bwat optimize:Nwayo a nan konsepsyon an. Sa yo se bwat asye soude, tipikman ak yonpwofil trapezoidal. Fòm sa a bay rèd siperyè, diminye pwa, ak pèmèt pou yon aparans pwòp, modèn. Plak asye yo souvan piki-epi yo pentire ak yon kouch epoksidik dirab.

Kamyon fen soude:Ankadreman yo nan fen yo soude soti nan plak asye (pa boulonnen) epi yo tèt yo estrikti bwat rijid. Travès prensipal yo soude dirèkteman nan kamyon yo fen, kreye yon sèl, trè rijid "pon" inite. Sa a elimine fatig nan flechi ak boulon yo te jwenn nan desen tradisyonèl yo.

Pist ak ray:Precision-travès pis aterisaj enstale ak gwo-travès asye tansyon. Kamyon fen teknik la kouri sou sa yo ak presizyon aliyman segondè.

2. Sistèm Leve ak Vwayaj (Gwo-Tren Kondwi Pèfòmans)

Inite Ice Prensipal:Yon levage premium, ki ba-headroom, ki monte sou chariot la. Karakteristik kle yo enkli:

Doub-Motè Vitès oswa Vitès Varyab:Pou pwezante egzak chaj.

Sistèm frenaj redondant:Yon fren disk prensipal elektwo-mayetik ak yon chaj mekanik segondè-frein kenbe.

Tanbou Precision:Tanbou machinè ak grooving pou menm bobin kòd.

Gid kòd:Asire kòd fil la van kòrèkteman sou tanbou a.

Leve oksilyè:Yon pi piti, pi vit anvwaye monte sou menm Trolley la, yo itilize pou pi lejè chaj pou amelyore efikasite travay. Li pataje menm prensip konsepsyon -wo kalite ak levage prensipal la.

Chariot ankadreman:Yon ankadreman solid ki pote anvwaye prensipal yo ak oksilyè. Li kouri sou ray ki pozisyone sou latètnan travès prensipal yo.

Kondwi vwayaj chariot:Konpoze motè, bwat, ak wou. Yo souvan inite modilè "boulon-sou" pou antretyen fasil.

Kondwi Vwayaj Pon (Vwayaj Long):Sistèm ki deplase tout teknik la sou pist la.

Inite kondwi modilè:Inite kondwi oto-(motè, bwat, fren, ak wou) boulonnen nan fen kamyon yo. Tipikman, yon inite kondwi pou chak wou (souvan 4 oswa 8 total).

Senkronizasyon:Kondwi yo elektwonikman senkronize atravè sistèm kontwòl la pou anpeche krab (skewing) nan pon an.



3. Pouvwa & Sistèm Kontwòl (Nè Entelijan yo)

Sistèm Bar kondiktè ki fèmen (Busbar):Yon karakteristik kle Ewopeyen an. Olye pou yo louvri câbles feston, pouvwa a delivre nan teknik la atravè izole, ki fèmen an kwiv oswa aliminyòm ba ki loje nan yon asye pwoteksyon oswa boîtier plastik. Pèseptè sou teknik la glise sou ba sa yo. Sistèm sa a pi an sekirite, plis serye, epi li mande mwens antretyen.

Kondwi frekans varyab (VFD):Enstale poutout twa mosyon yo(Leve, Trolley, Pon). VFD yo pèmèt akselerasyon lis, kontwole ak ralantisman, sa ki pèmèt pwezante egzak chaj epi elimine mouvman sakadé.

Kontwolè lojik pwogramab (PLC):"sèvo" teknik la. Li entegre kontwòl tout fonksyon, kontwole aparèy sekirite, bay enfòmasyon dyagnostik, epi li ka koòdone ak sistèm faktori ki pi wo-.

Entèfas operatè:

Ergonomik Pendant Station:Yon estasyon kontwòl ki lejè, ki sispann ak joysticks ak bouton byen klè.

Radyo Remote Control:Yon transmetè san fil ki pèmèt operatè a kontwole teknik la soti nan etaj la.

Kabinè operatè a:Yon taksi-kontwole, ki gen son-kabin ak yon panoramique, chèz ergonomic, ak tout enstriman.

4. Sekirite ak sistèm oksilyè (pwoteksyon yo entegre)

Endikatè Moman chaj (LMI):Yon aparèy sekirite kritik ki toujou ap kontwole pwa chaj la epi anpeche teknik la twò chaje. Li montre chaj la sou yon lekti nan taksi a oswa sou pendant la.

Limit switch:

Leve limit anwo/ba:Otomatikman koupe pouvwa nan ekstrèm vwayaj yo.

Limit vwayaj pou chariot ak pon:Anpeche Trolley la ak teknik pou vwayaje plis pase-.

Sistèm Anti-Kolizyon:Sèvi ak detèktè (lazè, ultrasons, oswa enfrawouj) pou detekte obstak oswa lòt trepye sou menm pist la epi otomatikman ralanti oswa sispann teknik la pou anpeche enpak.

Aparèy oksilyè:

Aparèy avètisman:Limyè limyè wotasyon ak sirèn ki aktive lè teknik la an mouvman.

Pasaj pyeton ak platfòm:Tout-pasaj pyeton ki pa-glise ak balistrad sou pon an pou enspeksyon ak antretyen san danje.

Bouton pou kanpe ijans:Sitiye sou pendant la, nan taksi a, ak nan kote kle sou estrikti teknik la.

Trase

Prensipal teknik





Avantaj nan Ewopeyen Kalite Atelye Double Girder Bridge Crane

Konsepsyon teknik sa a ofri benefis enpòtan sou desen tradisyonèl yo, konsantre sou pri total de de an komen, pèfòmans, ak sekirite.

1. Maksimize Pwodiktivite & Operasyon Efikasite

Manyen presizyon:Ekipe akKondwi frekans varyab (VFD)sou tout mouvman (anvwaye, chariot, pon), ki pèmèt lis akselerasyon ak ralantisman. Sa a pèmèt pou plasman chay byen presi, esansyèl pou travay asanble, epi elimine balanse chaj domaj.

Operasyon gwo -vitès:Ki fèt pou leve pi vit ak vitès vwayaj pase trepye estanda, siyifikativman diminye tan sik.

Sistèm Hoist Doub:Konfigirasyon an komen nan yonIce prensipal(pou chay lou) ak yonLevage oksilyè(pou pi vit manyen chaj pi lejè) bay fòmidab fleksibilite operasyonèl ak vitès moute workflow.

Ekselan Ergonomi Operatè:Konfòtab, klima -kontwole taksi ak radyo entwisyon kontwòl remote diminye fatig operatè yo epi ogmante pwodiktivite ak sekirite.

2. Siperyè konsepsyon teknik & Optimizasyon espas

Konsepsyon ba Headroom:Leve a monte ant travès yo sou yon chariot anlè-. Konfigirasyon sa a baymaksimòm wotè kwòk posib, ki se yon avantaj kritik nan enstalasyon ki gen plafon ki ba, ki pèmèt ou itilize tout volim kib bilding ou an.

Optimize chaj-Estrikti portant:La soudetravès bwatkonsepsyon ofri pi bon rapò fòs-a-pwa. Li bay frigidité siperyè, minimize defleksyon anba chaj epi asire entegrite estriktirèl alontèm -.

Modilarite ak normalisation:Konstwi ak pre-enjenyè, eleman modilè (tankou boulon-sou inite kondwi yo). Sa a senplifye antretyen, diminye envantè pyès rezèv, ak diminye tan reparasyon yo.

3. Amelyore Sekirite & Reliability

Sistèm sekirite entegre:Karakteristik tankouEndikatè Moman chaj (LMI), sistèm anti-kolizyon, ak switch limit konplè yo souvan estanda, pou anpeche surcharge ak aksidan.

Echèk-Frenaj san danje:Sistèm frenaj redondants sou anvwaye a (fren prensipal ak segondè) ak fren serye sou tout mouvman vwayaj asire operasyon an sekirite nan tout tan.

Livrezon pouvwa pwòp:Itilizasyon yonfèmen kondiktè bar (busbar) sistèmse pi an sekirite ak plis serye pase câbles feston louvri, diminye risk pou defo elektrik ak domaj kab.

4. Long -Valè Ekonomik ak antretyen ki ba

Redwi pri total de posesyon (TCO):Pandan ke envestisman inisyal la pi wo, teknik lasegondè fyab, efikasite enèji, ak fasilite nan antretyenmennen nan pri siyifikativman pi ba sou tout lavi li.

Efikasite enèji:Motè modèn ak VFD yo optimize konsomasyon pouvwa, sitou pandan operasyon chaj pasyèl-yo ak sik kòmanse/sispann kontwole.

Dirab:Materyèl ki gen bon kalite -, fabwikasyon siperyè (koneksyon soude), ak fini ki reziste korozyon- asire yon lavi sèvis long menm nan anviwònman ki difisil.



Aplikasyon pou Ewopeyen tip atelye Double Girder pon teknik

Kalite teknik sa a se ekipman chwa pou aplikasyon endistriyèl egzijan kote pèfòmans, presizyon, ak fyab yo pa -negosyab.

1. Machin lou ak fabrikasyon ekipman

Aplikasyon:Rasanble gwo pneu, trepye, ekipman agrikòl, ak près endistriyèl.

Poukisa li ideyal:Kontwòl presizyon pèmèt pou mete delika konpozan masiv tankou angrenaj, lojman, ak boom. Kapasite segondè ak frigidité okipe pwa ekstrèm san danje.

2. Endistri otomobil

Aplikasyon:Stamping liy pou laprès, manyen mouri, ak k ap deplase chasi machin ak asanble.

Poukisa li ideyal:Tan sik rapid ak pwezante egzak yo enpòtan anpil. Doub-sistèm anvwaye pafè pou manyen zouti ak konpozan diferan gwosè avèk efikasite.

3. Sektè jenerasyon pouvwa

Aplikasyon:Antretyen ak asanble turbin, dèlko, ak gwo transfòmatè nan plant idwo, tèmik ak nikleyè.

Poukisa li ideyal:Kapasite pou fè mikwo-mouvman ak konpozan masiv, chè enpòtan. Fyab teknik la enpòtan anpil nan operasyon enpòtan sa yo ki gen anpil valè.

4. Endistri Aerospace

Aplikasyon:Manyen ak pozisyone konpozan avyon gwo, delika, ak gwo -tankou zèl, seksyon fuselage, ak asanblaj motè.

Poukisa li ideyal:Lis, vibrasyon-mouvman VFD yo bay yo anpeche domaj nan estrikti sansib yo. Se presizyon an mezire an milimèt.

5. Sant sèvis asye ak fabrike metal

Aplikasyon:Manyen ak trete bobin asye lou, plak, ak estriktirèl.

Poukisa li ideyal:Konstriksyon solid la kenbe tèt ak itilizasyon konstan. Konsepsyon ki ba headroom maksimize espas depo ak pwosesis anba teknik la.

6. Papye Mill ak Enpresyon machin Faktori

Aplikasyon:Enstale ak kenbe woulo yo masiv ak machin yo itilize nan pwodiksyon papye ak enprime.

Poukisa li ideyal:Egzije ekstrèm presizyon pou evite domaje chè, presizyon -woulo tè pandan manyen.

7. Konstriksyon bato ak fabrike lou

Aplikasyon:Deplase ak pwezante gwo plak asye, seksyon pre-fabrike, ak konpozan bato.

Poukisa li ideyal:Konbinezon an nan gwo kapasite, span long, ak kontwòl egzak fè li endispansab nan chantye modèn.



Pwodiksyon yonEwopeyen Kalite Atelye Double Girder Bridge Cranese yon pwosesis metikuleu ki melanje teknik fabwikasyon avanse ak kontwòl kalite solid. Li byen lwen plis estriktire ak ofisyèl pase pwodiksyon an nan trepye tradisyonèl yo.

Isit la se yon pann detaye nan pwosedi pwodiksyon tipik la.



Etap 1: Lòd ak Klasifikasyon Teknik

Antre:Espesifikasyon kliyan an (kapasite, span, wotè leve, klas devwa, mòd kontwòl).

Pwosesis:Ekip jeni an revize tout kondisyon yo pou asire yo posib epi konfòme yo ak estanda (FEM, ISO, CMAA). Nenpòt anbigwite yo klarifye ak kliyan an.

Sòti:Yon fèy spesifikasyon teknik finalize ak apwouve ki sèvi kòm plan pou pwodiksyon an.



Etap 2: Jeni & Design

Sa a se yon faz kritik kote teknik la nòmalman bati.

Modèl 3D:Tout teknik la modle nan lojisyèl CAD 3D (egzanp, SolidWorks, AutoCAD Inventor). Sa pèmèt pou:

Verifikasyon entèferans:Asire tout eleman anfòm ansanm parfe.

Analiz estrès (FEA):Analiz eleman fini yo fèt sou travès prensipal yo ak kamyon fen yo pou simulation kondisyon chaj, optimize itilizasyon materyèl, epi asire entegrite estriktirèl.

Desen detaye:Desen pwodiksyon pou chak pati, desen asanblaj, ak desen jeneral aranjman yo kreye.

Schema elektrik:Layout panèl kontwòl, dyagram fil elektrik, ak orè kab yo fèt.



Etap 3: Akizisyon materyèl & Preparasyon

Akizisyon:Materyèl bwit bon jan kalite -yo bay lòd nan men founisè ki sètifye. Sa gen ladann:

Plak asye:Pou travès ak kamyon fen (tipikman klas S355JR oswa pi wo).

Des:Seksyon asye estanda pou pasaj pyeton ak sipò.

Konpozan achte:Leve, motè, wou, BEARINGS, VFD, PLC, ba kondiktè, ak lòt konpozan elektrik ki soti nan mak ki gen bon repitasyon.

Preparasyon:Plak asye yo koupe nan gwosè lè l sèvi avèk plasma CNC oswa machin koupe lazè pou gwo presizyon. Sou-konpozan yo prepare pou soude.



Etap 4: Fabrication & Asanble

4.1 Prensipal Girder Fabrication:

Preparasyon panèl:Koupe plak asye yo peze epi yo fòme nan panno yo vle U-ki gen fòm oswa bwat-.

Otomatik soude:Se girder la reyini ak soude lè l sèvi avèk submerged arc soude (SAW) oswa lòt teknik soude otomatik. Sa asire pénétration fon ak soude ki konsistan, ki gen gwo -fòs.

Atout tanporè:Pou anpeche deformation pandan fabwikasyon ak manyen, atachman tanporè yo soude sou.

4.2 Fen kamyon fabrikasyon:

Ankadreman fen yo fabrike soti nan plak asye, ak machin egzak fè sou sifas yo aliye wou asire aliyman pafè.

4.3 Faktori ankadreman chariot:

Se ankadreman an ki pral pote anvwaye prensipal yo ak oksilyè bati, ak gwo presizyon asire aliyman apwopriye nan wou yo ki kouri sou ray yo travès.



Etap 5: D' & Forage

Travès prensipal yo ak kamyon fen yo deplase nan gwo sant D CNC.

Sifas yo kwazman ant travès yo ak kamyon fen yo machin pou asire yon pafè, plat anfòm pou soude.

Tout twou koneksyon pou inite kondwi, atachman tren, ak lòt konpozan yo komanse fouye ak presizyon asire pafè aliyman eleman ak entèrchanjabilite.



Etap 6: Tretman andigman & Penti

Eksplozyon abrazif:Tout estrikti a tire-pou retire echèl moulen, rouye, ak kontaminan, sa ki kreye yon pwofil sifas pafè pou adezyon penti.

Penti:Yo aplike yon-wo kalite sistèm penti, anjeneral:

Prensipal:Yon primè epoksidik pou rezistans korozyon.

Manto entèmedyè:Yon rad bati pou rezistans.

Topcoat:Yon kouch an poliyiretàn nan koulè espesifye kliyan an pou rezistans UV ak yon fini pwofesyonèl. Sa a souvan aplike nan yon izolwa penti ki kontwole, ki san pousyè-.



Etap 7: Asanble elektrik ak mekanik

Asanble mekanik:

Travès yo soude nan kamyon yo fen yo fòme final la, estrikti pon rijid.

Ankadreman chariot pre-rasanble a ekipe ak wou li yo, kondui, ak anvwaye prensipal ak oksilyè.

Inite kondwi modilè yo boulonnen sou kamyon fen yo.

Ray yo enstale sou travès yo pou Trolley la.

Pasaj pyeton, nechèl, ak balistrad yo enstale.

Asanble elektrik:

Sistèm ba kondiktè ki fèmen yo enstale sou pist teknik ak pon an.

Panno kontwòl ak PLC ak VFD yo monte nan patiraj pwoteje.

Tout motè, switch limit, detèktè, ak kabin operatè a oswa estasyon pendant yo branche.



Etap 8: -Tès ak enspeksyon nan kay (Tès Akseptasyon FAT - faktori)

Anvan demantèlman, teknik konplè a reyini nan faktori a epi yo teste.

Enspeksyon vizyèl:Tcheke atizan konn fè, kalite penti, ak asanblaj.

Pa gen -Tès chaj:Kouri tout mouvman (move, chariot, pon) pou tcheke pou bon operasyon, aliyman, ak nivo bri.

Tès chaj:Fè yon125% Tès chaj estatik(se teknik la leve ak yon chaj tès 25% pi wo pase kapasite rated li yo tcheke entegrite estriktirèl) ak yon110% Tès dinamik chaj(Se teknik la opere atravè tout mouvman ak yon surcharge 10% pou verifye pèfòmans nan kondisyon travay).

Tès fonksyonalite:Verifye tout aparèy sekirite (switch limit, fren, LMI, arè ijans) fonksyone kòrèkteman.



Etap 9: Demantèlman, Anbalaj & Dispatch

Apre yo fin pase tout tès yo, teknik la ak anpil atansyon demonte nan seksyon lojik pou transpò (egzanp, de travès prensipal, de kamyon fen, inite chariot, panno elektrik).

Konpozan yo pwofesyonèl pake ak kas pou anpeche domaj pandan anbake.

Tout dokiman (rapò tès, sètifika, manyèl, desen) prepare pou kliyan an.



Etap 10: Enstalasyon sit la ak komisyonin (pa teknisyen sètifye)

Konpozan yo transpòte sou sit kliyan an.

Teknisyen sètifye remonte teknik la sou pist la prepare.

Koneksyon final ak ajisteman yo fèt.

Yon finalTès Akseptasyon Sit (SAT)se fè asire ke teknik la opere parfe nan anviwònman final li anvan yo te lage nan men kliyan an.

View atelye:
