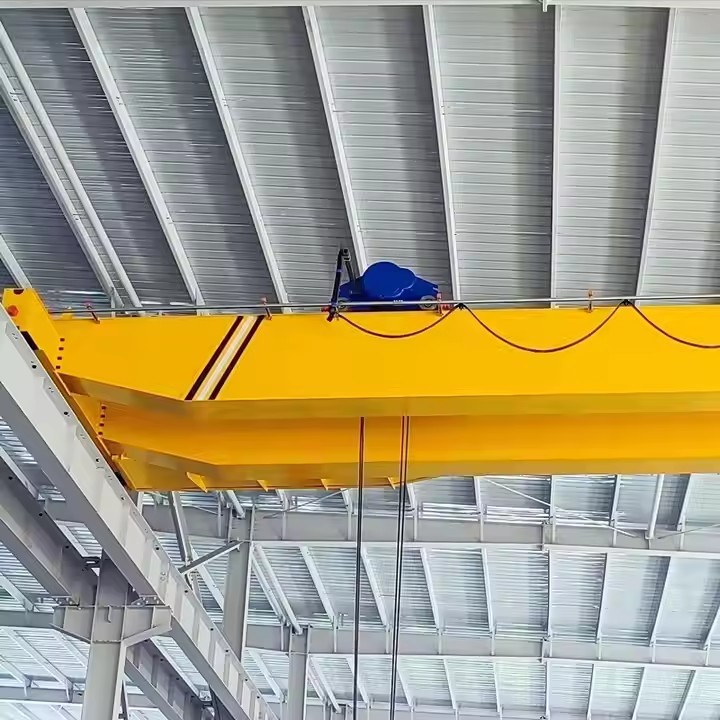

Elektrik anvwaye doub anlè teknik

Avantaj ki gen nan Double Girder + elektrik gende:

Pi wo kapasite

Manch pi lou charj pase yon sèl-girder trepye (jiska 550+ tòn).

Pi bon wotè zen

Se anvwaye a mete ant senti yo, maksimize espas leve vètikal.

Dire

Ideyal pou anviwònman piman bouk (egzanp, fondri, moulen asye) ak si ou vle chalè ki reziste chalè.

Precision & Sekirite

Echèk elektrik ofri sibtilite kontwòl, pwoteksyon Surcharge, ak fail-ki an sekirite fren.

Customizability

Ka entegre leman, grabber, oswa lòt atachman pou travay espesyalize yo.



Konsiderasyon seleksyon:

Chaje kapasite- Koresponn ak teknik la nan chaj maksimòm ou (+20% sekirite Marge).

Span & leve wotè- Asire teknik la kouvri zòn nan travay yo mande yo.

Sik devwa-Chwazi ant estanda (CMAA klas B-D) oswa lou-devwa (klas E-F).

Ekipman pou pouvwa- Tipikman 3- faz AC (380V, 480V, elatriye).

Alantou-Eksplozyon-prèv, segondè-tanperati, oswa opsyon deyò ki disponib.



Konparezon ak lòt kalite teknik

Patikilarite	Double girder + elektrik gende	Crane Single Girder	Gantry Crane
Kapasite max	5 - 550+ tòn	1–20 tòn	1–500 tòn
Hook wotè	Pi wo (gende ant sentiwon)	Pi ba (anvwaye anba a)	Varye (depann sou konsepsyon)
Span	Jiska 35m+	Jiska 25m	Reglabl (deyò itilize)
Presizyon	Segondè (VFD kontwòl)	Modere	Modere
Koute	Pi wo pri inisyal	Plis ékonomi	Mid a ranje segondè
Pi bon pou	Endistri lou, asye, plant pouvwa	Atelye limyè, depo	Yad deyò, konstriksyon



A Double anlè teknik anlè ak yon gende elektrikKonsiste de plizyè eleman kle ki travay ansanm pou pèmèt leve san danje epi efikas ak mouvman nan charj lou. Anba la a se yon pann detaye nan eleman prensipal yo:



1. Bridge (Double Estrikti Girder)

Main senti (2)- Prensipal travès yo orizontal ki span lajè a nan pist la teknik.

Te fè nan asye soude (bwat-kalite oswa konsepsyon ranfòse).

Sipòte Trolley a, gende, ak chaj.

Fen kamyon (2)- Asanble wou nan chak fen nan pon an ki pèmèt teknik la pou avanse pou pi sou ray yo pist.

Enklikondwi motè, wou, ak frenPou vwayaj Longitudinal.



2. Sistèm elektrik ak Trolley

Zile elektrik- Mekanis nan leve (swaFil kòd gendeouchare chèn).

Gen ladan:

Motè(pou leve\/bese).

Tanbou oswa piyon(pou kòd\/chèn likidasyon).

Blòk kwòk(pou atache charj).

Sistèm fren(elektwomayetik oswa mekanik).

Limite switch(Pou anpeche sou-hoisting\/bese).

Trolley- Asanble a ki pote gende a ansanm sentiwon yo pon.



Gen ladan:

Frame Trolley(sipòte gende a).

Trolley Wheels & Drive Motor(pou mouvman kwa-vwayaj).

HACKERS(Pou absòbe chòk).

3. Sistèm pist

Travès pist- Sipòte mouvman teknik la sou longè bilding lan.

Ka tèt-kouri (ray sou tèt travès) oswa underhung (sispann nan plafon).

Ray pist- Steel tren ki gide wou teknik la.

Kranpon tren- Si ou vle aparèy sekirite yo anpeche mouvman teknik pandan antretyen.

4. Sistèm elektrik

Ekipman pou pouvwa- tipikman3- Faz AC (380V, 480V, elatriye)viasistèm festoon, bobin kab, oswa ba kondiktè.

Sistèm kontwòl –

Kontwòl pendant(Pòtatif Wired Remote).

Radyo kontwòl remote(Operasyon san fil).

Kontwòl kabin(pou gwo trepye, ak chèz operatè).

Varyab frekans kondui (VFDs)- Pou akselerasyon lis\/frenaj.

Aparèy sekirite –

Surcharge Limiter.

Sispann ijans.

Detèktè anti-kolizyon (pou plizyè trepye).

5. Sekirite & konpozan oksilyè

Chok \/ tanpon- absòbe enpak nan limit vwayaj teknik.

Anemomèt(pou trepye deyò) - mezire vitès van pou anpeche operasyon an sekirite.

Limyè & Alam- Avètisman vizyèl\/odib pandan operasyon an.

Chaje endikatè-Montre pwa chaj an tan reyèl.

.

6. Atachman si ou vle

Magnet Lifter- Pou manyen plak asye\/bouyon.

C-Hook \/ Grabber- pou charj espesyalize (anwoulman, barik, elatriye).

Anti-Way Sistèm- Redwi balanse chaj pou pozisyon presizyon.

Rezime diferans kle yo vs trepye sèl

Patikilarite	Double Crane Girder	Crane Single Girder
Touneners	De gwo bout bwa prensipal	Yon sèl gwo bout bwa prensipal
Kapasite	5 - 550+ tòn	1–20 tòn
Hook wotè	Pi wo (gende ant sentiwon)	Pi ba (anvwaye anba a)
Dire	Plis gaya pou itilize lou-devwa	Pi lejè, pri-efikas
Koute	Pi wo pri inisyal	Plis ékonomi

​

Eskise

Prensipal teknik



Double anlè trepye sou tèt yo ak levit elektrik yo lajman itilize nan endistri lou akòz fòs siperyè yo, presizyon, ak rezistans. Isit la yo se avantaj yo kle:

1. pi wo kapasite leve

Ka okipe5 a 550+ tòn, fè yo ideyal pou aplikasyon pou lou-devwa tankou moulen asye ak konstriksyon bato.

Plis ki estab pase yon sèl-girder trepye lè leve tou pre kapasite.

2. pi gwo wotè zen

Se anvwaye a monteant senti yo, maksimize espas leve vètikal konpare ak yon sèl-girder trepye (kote gende a pandye anba a anlè a).

3. pi long span & pi bon estabilite

Double senti bayPi wo frigidité, diminye deformation anba charj lou.

Apwopriye poulajè chvoch (jiska 35m oswa plis)nan gwo atelye.

4. Enhanced Durability & Long Sèvis Lavi

Bati aklou-devwa konstriksyon asye, rezistan a deformation.

Pi byen adapte pouanviwònman piman bouk(Segondè chalè, pousyè, kondisyon korozivite).

5. Smoother & plis presi kontwòl

Extes elektrikofriVaryab kontwòl vitès(via VFD) pou pwezante chaj egzak.

Mwens chaj chaj konpare ak monte chèn oswa trepye manyèl.

6. Karakteristik sekirite

Pwoteksyon Surcharge(Otomatik koupe-off si depase kapasite).

Limite switch(anpeche sou-hoisting oswa sou-vwayaj).

Echèk-ki an sekirite fren(kenbe chaj menm pandan echèk pouvwa).

7. Atachman customizable

Ka entegreElectromagnets, sezi, C-Hooks, oswa Vacuum Lifterspou manyen materyèl espesyalize.

8. Pi ba antretyen alontèm

Boist elektrik mandemwens antretyenpase sistèm idwolik oswa konpwesyon.

Mwens mete pati konpare ak chèn.



Aplikasyon nan elektrik anvwaye doub anlè trepye

Sa yo trepye yo te itilize nan endistri ki egzijelou leve, manyen presizyon, ak sik wo-devwa.

1. Steel & Metal Industry

ManyenSteel anwoulman, dal, lengote, ak moule.

Itilize nanwoule moulen, fondri, ak tou, tankou plant yo.

2. Plant pouvwa

Pou leveturbin, dèlko, ak machin loupandan antretyen.

Manyeneleman chofaj ak transformateur.

3. konstriksyon bato & pò

Rasanblebato bato, motè, ak estrikti metal gwo.

Chaje\/dechajeKago lou nan waf.

4. otomobil & lou machin

DeplasePeze machin, Stamping mouri, ak pati machin gwo.

Itilize nanLiy asanble otomobil.

5. Mining & Cement Industry

ManyenGwo brwayeur, four, ak materyèl esansyèl.

6. Aerospace & defans

Leve presizyon nanKonpozan avyon, misil, ak machin defans.

7. Depo & lojistik

Deplaseresipyan lou, machin, ak gwo pati fabrike.



1.Design ak Jeni
Kondisyon pou rasanble:

Kapasite chaj (egzanp, 10t, 50t, 100t, elatriye), span, leve wotè, ak anviwònman operasyonèl yo defini.

Bezwen pèrsonalizasyon yo evalye, tankou mòd kontwòl (pendant, san fil, kabin) ak karakteristik espesyal (egzanp, anti-kolizyon, pwoteksyon Surcharge).

Preliminè konsepsyon:

Enjenyè estriktirèl ak konsèpteur teknik kreye premye konsepsyon teknik la, ki gen ladan gwo bout bwa prensipal la, fen cha, leve sistèm, sistèm Trolley, mekanis vwayaj, ak lòt konpozan.

Kalkil ak simulation:

Kalkil chaj yo fèt pou asire teknik la ka okipe kapasite espesifye a.

Ka analiz eleman fini (FEA) dwe itilize simulation ensiste ak devyasyon nan estrikti a asire sekirite ak estabilite.

Konsepsyon detaye:

Apre apwobasyon, desen an detay pou chak pati yo te fè, ki gen ladan prensipal la, fen cha, gende sistèm, motè, sistèm kontwòl, ak karakteristik sekirite.

2. akizisyon materyèl
Seleksyon materyèl anvan tout koreksyon:

Materyèl ki gen kalite siperyè tankou asye, asye alye, asye fòje, ak eleman elektrik yo souse dapre espesifikasyon.

Materyèl yo enspekte pou sètifikasyon bon jan kalite ak konfòmite ak estanda endistri (egzanp, ISO, CE).

Component Smart apwovizyone:

Konpozan estanda tankou motè, monte, panno kontwòl, switch limit, ak aparèy sekirite yo souse nan founisè serye.

3. Fabwikasyon nan konpozan
Main Girder:

Koupe ak soude nan plak asye yo fòme pon an pon.

Se girder a reyini pa soude oswa anbalaj seksyon, asire li satisfè fòs ki nesesè yo ak presizyon.

Asanble fen cha:

Se cha nan fen fabrike ak reyini yo kenbe teknik la sou ray yo pist.

Asanble wou yo enstale asire vwayaj lis ansanm ray yo.

Ice ak Trolley System:

Se inite a gende (elektrik oswa manyèl) reyini, ki gen ladan tanbou a, kòd fil, zen, ak motè.

Se sistèm nan Trolley bati transpòte gende a atravè pon an, ki gen ladan wou Trolley ak mekanis kondwi.

Crane vwayaje mekanis:

Wou yo teknik yo monte sou cha yo fen, asire lis mouvman orizontal.

Se sistèm nan kondwi enstale kontwole vitès vwayaj la.

4. Asanble nan teknik
Main enstalasyon gwo bout bwa:

Se girder prensipal la reyini leve ak pozisyone sou cha yo fen.

Se girder a aliyen asire entegrite estriktirèl.

Trolley ak gende enstalasyon:

Se sistèm nan Trolley monte sou girder prensipal la, epi li se gende a monte nan Trolley la.

Se chèn nan chaj oswa kòd fil enstale ak teste pou operasyon lis.

Mekanis vwayaj konfigirasyon:

Wou yo teknik yo ekipe, epi li se mekanis nan kondwi ki konekte nan sistèm nan kontwòl pou mouvman orizontal.

5. enstalasyon sistèm elektrik ak kontwòl
Fil elektrik ak kontwòl panèl:

Se panèl la kontwòl enstale ak branche nan jere tout mouvman teknik (monte, Trolley, vwayaj teknik).

Limit switch, bouton sispann ijans, ak alam sekirite yo entegre nan sistèm kontwòl la.

Enstalasyon motè ak Kovèti pou:

Motè pou monte, vwayaje, ak Trolley a yo enstale ak ki konekte nan sistèm Kovèti pou respektif yo.

Tès nan sistèm kontwòl:

Sistèm kontwòl yo tcheke pou asire entegrasyon apwopriye nan kontwòl pendant, san fil aleka, oswa opsyon kontwòl kabin.

6. Tès ak kontwòl kalite
Tès chaj:

Crane a sibi tès chaj estatik (yo tcheke estabilite) ak tès chaj dinamik (yo tcheke pèfòmans operasyonèl nan kondisyon aktyèl travay).

Pwoteksyon Surcharge ak switch limit yo teste asire yo fonksyone kòrèkteman.

Tès sistèm sekirite:

Alam yo son ak limyè, switch limit, bouton sispann ijans, ak aparèy sekirite yo tout teste pou fonctionnalités.

Tès mouvman:

Tout mouvman-hoisting, Trolley Mouvman, Bridge vwayaj, ak Sway kontwòl-yo teste pou operasyon lis ak presizyon.

Tès elektrik:

Tout eleman elektrik yo teste pou fil elektrik, baz, ak kominikasyon ant sistèm yo.

Dokimantasyon ak Sètifikasyon:

Se teknik la enspekte dapre estanda sekirite entènasyonal yo ak sibi sètifikasyon pa otorite ki enpòtan (egzanp, CE, ISO).

Sètifika tès pou motè, trepye, ak tès chaj yo prepare.

7. Enspeksyon final ak penti
Enspeksyon vizyèl:

Yon enspeksyon apwofondi te pote soti asire ke teknik la satisfè espesifikasyon konsepsyon ak kondisyon sekirite.

Penti:

Se teknik la pentire ak-wo kalite penti anti-korozyon pwoteje li nan kondisyon anviwònman an.

Make ak etikèt:

Etikèt sekirite, avètisman, ak mak kapasite yo aplike nan teknik la pou idantifikasyon apwopriye.

8. livrezon ak enstalasyon
Shipping:

Se teknik la ak anpil atansyon demonte nan pati transpòte (si sa nesesè) ak anbake nan kote kliyan an.

Enstalasyon:

Se teknik la enstale sou-sou sit, ak tout koneksyon (pouvwa, mekanik, kontwòl) yo te fè.

Final komisyonin:

Se teknik la komisyone pa kouri li nan yon seri de tès operasyonèl asire li travay byen.

Se fòmasyon operatè fèt, si sa nesesè, pou itilize san danje epi efikas.

9. Post-enstalasyon sipò
Fòmasyon Kliyan:

Operatè fòmasyon sou ki jan yo sèvi ak teknik la san danje epi efektivman.

Orè antretyen:

Bay yon plan antretyen pou kontinye operasyon teknik la, ki gen ladan enspeksyon regilye, wilaj, ak tès yo.

Apre-lavant sipò:

Ofri pati rezèv, depanaj, ak sèvis reparasyon.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout te rive 85%.
