Double Girder anlè Vwayaje teknik

Kalite teknik sa a anjeneral fèt ak de travès pon paralèl ki sipòte chariot anvwaye a ak lòt ekipman leve, kreye yon platfòm ki estab pou leve ak deplase chay lou.



Gen kèk nan karakteristik kle yo ak benefis nan trepye anlè doub travès yo enkli:

-Segondè kapasite leve:Trepye anlè anlè doub travès yo kapab leve chay lou ki peze jiska plizyè tòn, sa ki fè yo ideyal pou manyen atik gwo ak ankonbran.

- Lajè span:Paralèl pon travès yo nan trepye sa yo ka span yon zòn lajè, bay maksimòm pwoteksyon ak fleksibilite nan leve ak transpòte chay.

- Operasyon doub vitès:Anpil trepye vwayaje anlè doub yo ekipe ak operasyon doub vitès ki pèmèt pou manyen chaj egzak, amelyore pwodiktivite, ak sekirite amelyore.

- Customizable konsepsyon: Double girder trepye vwayaje yo ka Customized pou satisfè bezwen espesifik diferan endistri ak aplikasyon, ak opsyon pou konfigirasyon anvwaye ak chariot espesifik, vitès leve, ak kontwòl opere.

-Dirabilite ak fyab:Trepye sa yo bati pou kenbe tèt ak itilizasyon lou ak anviwònman difisil, ak konstriksyon rezistan ak konpozan kalite siperyè pou asire pèfòmans serye ak ki dire lontan.



An jeneral, yon trepye anlè pou vwayaje doub se yon moso versatile ak esansyèl nan ekipman pou nenpòt endistri ki mande pou leve lou ak kapasite transpò. Lè yo envesti nan yon bon jan kalite doub travès trepye vwayaje, biznis yo ka amelyore pwodiktivite, amelyore sekirite, ak maksimize efikasite operasyonèl nan yon varyete de anviwònman.

• Kapasite: 5-1200tòn
• Kapasite: 5-800/50ton
• Longè span: 4-35m
• Wotè leve: 3-50m
• Travay devwa: A4, A5, A6, A7
• Voltaj anraje: 220V ~ 690V, 50-60Hz, 3ph AC
• Tanperati anviwònman travay: -25 degre - plis 50 degre, imidite relatif Mwens pase oswa egal a 85 pousan
• Mòd kontwòl teknik: Kontwòl etaj / Remote kontwòl / chanm kabin





1. Tout ansanm teknik

Yon trepye anlè doub travès se yon kalite ekipman konstriksyon ki itilize pou leve ak deplase chay lou sou gwo distans. Li konsiste de de travès paralèl ki itilize pou sipòte yon pon ki an vire sipòte yon chariot ak inite anvwaye. Teknik la fèt pou enstale ak pon li yo sispann ant de bè oswa kolòn bilding, sa ki pèmèt li deplase sou yon chemen fiks. Konsepsyon doub travès la bay pi gwo estabilite ak kapasite leve, sa ki fè li ideyal pou manyen gwo chay lou nan anviwònman endistriyèl tankou faktori, depo, ak chantye. Ka teknik la dwe opere lè l sèvi avèk yon sistèm kontwòl fil oswa san fil, ki pèmèt operatè a deplase Trolley la ak inite anvwaye sou pon an jan sa nesesè. Li se tou souvan itilize nan konstriksyon ak antretyen travay, osi byen ke nan transpò a nan machandiz ak materyèl.



2. Main girder

Travès prensipal yon DGOTC (Doub Girder Overhead Crane) se eleman prensipal ki pote chaj ki kouvri lajè bilding lan oswa espas travay la. Li konsiste de de travès paralèl ki sipòte Trolley la anvwaye ak lòt konpozan nan teknik la. Gwosè a ak fòs nan travès prensipal la depann de pwa ak dimansyon chay yo dwe leve ak deplase, osi byen ke longè span an. Se girder prensipal la tipikman fèt ak fabrike dapre estanda entènasyonal yo asire sekirite ak fyab. Materyèl yo itilize pou travès prensipal la ka varye, men materyèl komen yo enkli asye estriktirèl oswa alyaj aliminyòm. Travès prensipal yon DGOTC jwe yon wòl enpòtan nan fonksyone teknik la epi li se yon pati entegral nan estrikti jeneral li.



3. Sistèm leve

Konpozan yo leve nan teknik la gen ladan yon anvwaye, chariot, ak pon. Yo itilize anvwaye a pou leve ak bese chay la, pandan y ap chariot la deplase chaj la orizontal sou pon an. Se pon an monte sou travès yo epi li vwayaje atravè longè pist la. Teknik la mache ak yon motè elektrik epi li ka kontwole pa yon remote oswa yon pendant.

4. Fini cha



5. teknik vwayaje mekanis

1) Double girder overhead traveling crane se yon kalite teknik endistriyèl ki itilize pou leve ak transpòte chay lou nan manifakti, konstriksyon, ak endistri lojistik. Li konsiste de de travès paralèl, yon mekanis anvwaye, ak yon mekanis vwayaje.

2) Mekanis vwayaj teknik la responsab pou deplase teknik la sou longè travès pist yo ki enstale sou estrikti bilding lan. Li anjeneral konpoze de motè kondwi, wou oswa woulèt, ak yon sistèm kontwòl ki pèmèt operatè teknik la deplase teknik la nan divès direksyon.

3) Mekanis vwayaj la fèt pou bay mouvman lis ak egzak teknik la, menm lè yo pote chay lou. Motè kondwi yo ak kontwòl yo souvan elektrik, ki pèmèt pou ogmante presizyon ak dousè nan operasyon.

4) An jeneral, teknik vwayaj anlè doub travès la ak mekanis avanse avanse li yo se yon chwa ekselan pou leve lou ak bezwen transpò nan manifakti, konstriksyon, ak endistri lojistik.



6. Trolley travèse mekanis

1) Mekanis travèse Trolley la se yon eleman enpòtan nan yon teknik anlè doub travès. Li responsab pou deplase Trolley la sou longè travès pon an, epi li pèmèt teknik la fè mouvman orizontal.

2) Mekanis travèse Trolley la konsiste de yon motè, bwat, fren, ak yon seri wou oswa woulèt. Motè a bay pouvwa ki nesesè pou deplase Trolley la, pandan y ap bwat la kontwole vitès la ak koupl. Fren an asire ke Trolley la pa deplase lè motè a pa nan operasyon.

3) Trolley la monte sou wou oswa woulèt ki gide sou ray ki fikse sou travès pon an. Lè motè a aktive, wou yo oswa woulèt yo deplase pi devan oswa dèyè, sa ki pèmèt Trolley la vwayaje sou longè pon an.

4) Mekanis travèse chariot la ka kontwole lè l sèvi avèk yon varyete metòd, ki gen ladan kontwòl pendant, kontwòl radyo, oswa yon kabin ekipe ak kontwòl. Kontwòl sa yo pèmèt operatè a deplase chariot la pi devan, bak, gòch, oswa dwa, fè li fasil pou pozisyon chay la ak presizyon.

5) An jeneral, mekanis travèse Trolley la se yon eleman esansyèl nan yon trepye anlè doub travès, epi li jwe yon wòl enpòtan nan operasyon li yo. Li pèmèt teknik la transpòte charj orizontal, fè li yon zouti versatile ak efikas pou anpil aplikasyon diferan.



7. wou teknik

1) Yon trepye anlè anlè doub gen 2 wou teknik ki sipòte mouvman teknik la sou ray yo. Wou teknik sa yo anjeneral fèt an asye epi yo sitiye sou chak bò pon teknik la, ki kouvri diferans ki genyen ant de travès yo paralèl. Wou teknik yo anjeneral gen bride ki ede kenbe teknik la sou ray yo epi anpeche li deraye. Gwosè a ak kapasite nan wou yo teknik depann sou kapasite nan chaj nan teknik la ak gwosè a tren ak fòs.

2) Wou teknik la se yon eleman enpòtan nan yon trepye anlè anlè. Li se yon wou ki monte sou yon aks epi ki itilize pou sipòte ak deplase teknik la sou gwo bout bwa pis aterisaj la. Wou teknik la fèt ak yon materyèl dirab tankou asye fòje oswa fè jete, epi li gen yon bride ki kenbe li sou track la. Gwosè wou teknik la pral depann de kapasite chaj teknik la ak lajè gwo bout bwa pist la. Bon antretyen nan wou teknik la enpòtan pou asire operasyon an san danje epi efikas nan teknik la. Apre yon tan, wou teknik la ka mete deyò epi yo bezwen ranplase yo kenbe mouvman an lis nan teknik la sou gwo bout bwa a pist.

3) Ansanm wou kalite bwat kwen yo tout dirije soti nan tiyo lwil oliv, ki se pratik pou lwil oliv ak antretyen.

Materyèl wou a adopte ZG340-640, epi li sibi tretman chalè avanse frekans pouvwa ak trempe.



8. Kwòk teknik

Yo itilize trepye anlè yo nan anviwònman endistriyèl ak fabrikasyon pou leve ak transpòte chay lou. Kwòk teknik la se eleman ki aktyèlman leve epi deplase chay la. Li tache nan fen kòd la anvwaye epi li ka bese ak leve lè l sèvi avèk kontwòl teknik yo. Gwosè a ak kapasite pwa nan zen an pral depann de teknik la espesifik yo te itilize. Karakteristik sekirite tankou limit chaj ak bouton pou kanpe ijans yo enkòpore nan konsepsyon an pou asire operasyon an sekirite.



9. Motè

1) Motè a pou yon trepye anlè anlè doub se nòmalman yon motè endiksyon AC. Motè sa yo fèt pou bay gwo pwodiksyon pouvwa ak pèfòmans efikas, sa ki fè yo ideyal pou aplikasyon pou teknik lou.

2) Motè a anjeneral makonnen ak yon bwat, ki diminye vitès motè a pou bay koupl ki nesesè pou leve chay lou. Bwat la pèmèt tou pou kontwòl vitès presi, ki enpòtan pou operasyon an san danje epi efikas nan teknik la.

3) Motè a ak bwat yo loje nan yon patiraj pwoteksyon, ki ede anpeche domaj nan pousyè, debri, ak lòt faktè anviwònman an. Patiraj la ede tou diminye nivo bri, ki enpòtan pou kenbe yon anviwònman k ap travay san danje epi konfòtab pou operatè teknik ak lòt travayè ki nan vwazinaj la.

4) An jeneral, motè a se yon eleman enpòtan nan yon teknik anlè doub travès, bay pouvwa ak kontwòl ki nesesè pou deplase chay lou san danje epi avèk efikasite.



10. Son ak limyè sistèm alam & limit switch

1) Chak teknik pral ekipe yon sistèm alam son ak limyè epi pou li se yon fason efikas pou kenbe moun an sekirite nan sitiyasyon ijans. Li enpòtan pou asire ke sistèm nan regilyèman teste ak konsève pou asire ke li an bon kondisyon travay.

2) switch limit la ka lajman itilize nan kontwòl twa dimansyon ak limit vwayaj nan machin levage, epi li ka pwoteje teknik la.



11. Aparèy sekirite

Gen plizyè aparèy sekirite yo itilize nan trepye anlè doub travès, tankou:



1) Pwoteksyon Surcharge:Aparèy sekirite sa a asire ke teknik la pa leve plis pwa pase li ka okipe. Li tipikman konsiste de yon limiteur Surcharge ki deklanche yon alam oswa sispann teknik la si chaj la depase limit ki an sekirite.

2) Aparèy Anti-Kolizyon:Aparèy sekirite sa a anpeche kolizyon ant teknik la ak lòt objè oswa trepye sou menm tras la. Li jeneralman konsiste de detèktè ki detekte pwoksimite lòt objè epi deklanche yon alam oswa sispann teknik la si yon kolizyon iminan.

3) Bouton pou kanpe ijans:Aparèy sekirite sa a pèmèt operatè teknik la sispann teknik la nan ka ta gen yon ijans. Bouton an anjeneral sitiye nan yon kote vizib ak aksesib pou operatè a.

4) Limit switch:Aparèy sekirite sa a limite vwayaj teknik la lè li mete yon limit sou ranje mouvman an. Se switch limit la monte sou chariot teknik la ak pon epi li deklanche yon alam oswa sispann teknik la si limit yo depase.

5) Limyè avètisman:Aparèy sekirite sa a alèt travayè ki nan vwazinaj mouvman teknik la. Limyè yo anjeneral klere pou avèti travayè yo pou yo rete lwen chemen teknik la.

Aparèy sekirite sa yo jwe yon wòl esansyèl nan anpeche aksidan ak asire sekirite travayè alantou doub travès trepye vwayaje.



12. Mòd kontwòl

Doub travès trepye vwayaje ka kontwole nan diferan fason depann sou aplikasyon an espesifik ak preferans itilizatè.

1) kontwòl pendant:Sa a se mòd kontwòl ki pi souvan itilize pou trepye vwayaj anlè doub travès. Operatè a sèvi ak yon pendant pou kontwole mouvman teknik la, ki gen ladan leve, bese, vwayaj chariot, ak vwayaj pon.

2) kontwòl remote:Nan mòd kontwòl sa a, operatè a kontwole mouvman teknik la lè l sèvi avèk yon kontwòl remote san fil. Sa a se souvan itilize lè operatè a bezwen deplase nan zòn travay la oswa lè yo te itilize teknik la pou materyèl danjere.

3) kontwòl kabin:Kontwòl kabin yo itilize nan trepye kote operatè a bezwen lokalize tou pre chay la pou pi bon vizibilite ak kontwòl. Kabin an anjeneral sitiye nan tèt la nan teknik la ak operatè a sèvi ak yon panèl kontwòl kontwole mouvman an teknik.

4) Kontwòl radyo:Kontwòl radyo se menm jan ak kontwòl remote men sèvi ak onn radyo pou kominike ant kontwolè a ak teknik la. Mòd sa a souvan itilize pou trepye ki bezwen opere nan yon anviwònman danjere oswa nan kote operatè a pa ka prezan.

5) PLC kontwòl:Kontwolè lojik pwogramasyon (PLC) yo itilize nan trepye ki mande automatisation konplèks ak siveyans. Sistèm PLC a kontwole mouvman teknik, vitès, ak operasyon ki baze sou antre pwograme ak detèktè fidbak.



13. Trase









1. Segondè kapasite leve:Trepye vwayaj anlè doub travès yo gen yon kapasite leve pi wo pase yon sèl travès trepye akòz de travès yo. Sa fè yo ideyal pou aplikasyon endistriyèl lou.

2. Pi long span:Doub travès trepye vwayaje ka span sou distans ki pi long, fè yo apwopriye pou pi gwo enstalasyon.

3. Ogmante wotè zen:Konsepsyon an doub travès pèmèt pou yon wotè zen ki pi wo pase yon sèl trepye travès, ki enpòtan nan aplikasyon kote clearance vètikal se yon enkyetid.

4. Amelyore estabilite:Double girder trepye vwayaje yo pi estab pase yon sèl girder trepye, bay yon anviwònman opere ki pi an sekirite.

5. Plis adaptab:Doub travès trepye vwayaje yo ka Customized anfòm aplikasyon espesifik endistriyèl, fè yo yon solisyon pi versatile.

6. Redwi antretyen:Double girder trepye vwayaje mande pou mwens antretyen pase yon sèl girder trepye akòz pi gwo gwosè yo ak pi bon estabilite.

7. Pi long lavi:Akòz konstriksyon dirab yo ak kondisyon antretyen redwi, doub trepye anlè vwayaje gen yon lavi ki pi long pase yon sèl trepye.

8. Ogmantasyon pwodiktivite:Doub travès trepye vwayaje ka okipe pi gwo chay ak opere sou pi gwo distans, ki mennen nan ogmante pwodiktivite nan anviwònman endistriyèl.





Yo souvan itilize trepye anlè yo nan plizyè endistri tankou konstriksyon, fabrikasyon ak lojistik. Trepye sa yo fèt pou satisfè egzijans pou leve lou epi yo ka okipe chaj ki sòti nan 5 a 500 tòn. Gen kèk nan aplikasyon komen nan trepye anlè doub travès yo se:

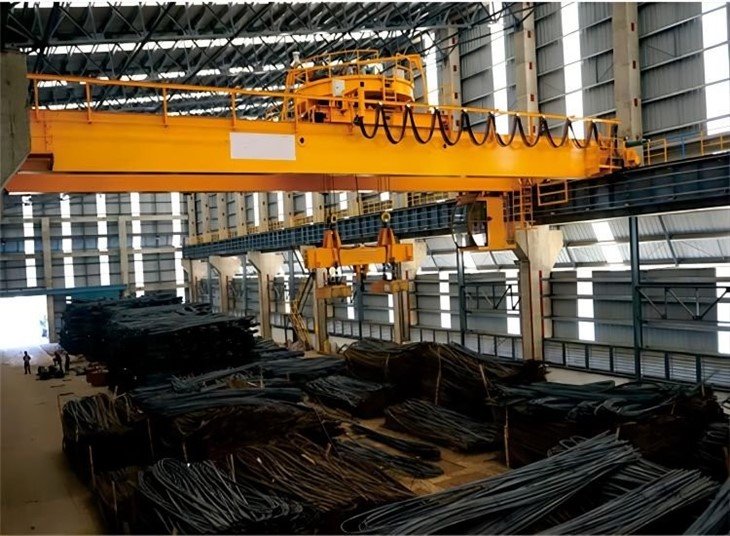

1. Faktori Steel:Trepye sa yo lajman itilize nan moulen asye pou manyen matyè premyè, bouyon asye, ak pwodwi fini. Yo itilize tou pou chaje ak dechaje bobin asye gwo soti nan kamyon ak bato kago.

2. Endistri otomobil:Trepye anlè doub travès yo lajman ki itilize nan endistri otomobil la pou manyen pati lou ak ekipman otomobil. Yo itilize yo pou leve motè, ankadreman machin, ak lòt gwo konpozan otomobil pandan pwosesis fabrikasyon an.

3. Konstriksyon:Trepye sa yo souvan itilize nan sit konstriksyon pou leve ak deplase materyèl bilding lou tankou travès asye, blòk konkrè, ak panno prefabrike. Yo itilize tou pou bati gwo estrikti asye ak bati pon.

4. Faktori:Trepye anlè doub travès yo lajman ki itilize nan enstalasyon fabrikasyon pou manyen machin lou ak ekipman. Yo itilize yo pou leve atik gwo ak lou tankou dèlko, turbin, ak konpresè.

5. Lojistik:Trepye sa yo itilize anpil nan endistri lojistik pou manyen ak deplase veso kago lou ak kès nan pò, ray tren ak ayewopò. Yo itilize yo tou pou chaje ak dechaje kago nan kamyon ak lòt kalite machin.





1. Konsepsyon ak Jeni:Premye etap la nan pwodiksyon an nan yon trepye anlè vwayaje doub se konsepsyon ak jeni. Sa a gen ladan detèmine espesifikasyon teknik la, tankou kapasite chaj, span, ak wotè, osi byen ke kalite materyèl yo dwe itilize nan konstriksyon.

2. Seleksyon materyèl:Yon fwa konsepsyon an fini, pwochen etap la se chwazi materyèl yo pral itilize pou konstwi teknik la. Sa a gen ladan asye, motè, fren, eleman elektrik, ak lòt pati ki nesesè yo.

3. Fabrikasyon:Apre yo fin chwazi materyèl yo, pwosesis fabrikasyon an kòmanse. Sa a enplike nan koupe, koube, ak soude asye a yo kreye eleman yo divès kalite nan teknik la. Lè sa a, chak eleman trete ak yon kouch pwoteksyon pou anpeche korozyon.

4. Asanble:Yon fwa tout eleman yo te fabrike, pwosesis asanble a kòmanse. Sa a enplike nan atache divès pati yo ansanm lè l sèvi avèk boulon ak lòt Fastener. Motè, fren, fil elektrik, ak lòt konpozan yo tou enstale nan etap sa a.

5. Enspeksyon ak Tès:Lè sa a, teknik la fini enspekte ak teste pou asire ke li satisfè tout estanda sekirite ak fonksyon byen. Sa a gen ladan tès chaj, tès elektrik, ak tès fonksyonèl nan tout eleman.

6. Livrezon ak Enstalasyon:Etap final la nan pwosedi pwodiksyon an se delivre teknik la bay kliyan an epi enstale li nan kote ou vle a. Sa a enplike nan itilize yon teknik oswa lòt ekipman leve pou leve teknik la nan plas li epi sere li nan estrikti sipò a.



An jeneral, pwosedi pwodiksyon an pou yon trepye anlè anlè an doub mande pou yon ekip kalifye, ekipman avanse, ak atansyon sou detay pou kreye yon teknik ki an sekirite ak serye ki satisfè bezwen kliyan an.





Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak pousantaj rezo ekipman an pral rive nan 95 pousan. 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85 pousan.
