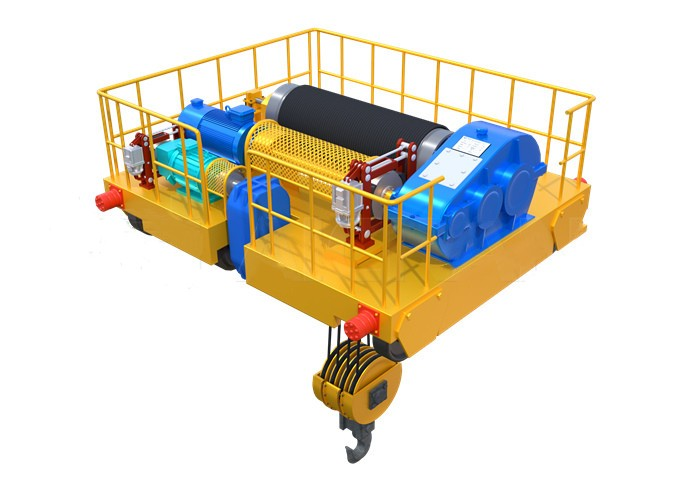

Underhung Double Girder Bridge Crane

Underhung Double Girder Bridge Crane a se yon kalite teknik endistriyèl ki fèt pou aplikasyon pou leve lou nan enstalasyon fabrikasyon, depo, ak liy pwodiksyon. Kalite teknik sa a gen de travès paralèl ki bay estabilite ak fòs siplemantè, ki pèmèt li leve epi deplase chay ki pi lou konpare ak konfigirasyon yon sèl travès. "Underhung" konsepsyon an endike ke teknik la monte sou anba a nan travès pist yo olye ke sou tèt, sa ki pèmèt pou itilizasyon efikas nan espas ak amelyore manyablite nan zòn ki sere oswa restriksyon.

Konstriksyon Double Girder: Avèk de travès, trepye sa yo ofri kapasite chaj amelyore, estabilite, ak yon pi gwo ranje leve. Underhung Design: Sispansyon teknik la anba travès pis aterisaj yo maksimize headroom ak espas etaj, sa ki fè li ideyal pou enstalasyon ki gen kontrent wotè.

Distribisyon efikas chaj: Chaj distribye sou de travès, sa ki diminye estrès sou chak travès epi pwolonje lavi sistèm nan. Operasyon lis: Ki fèt pou mouvman san pwoblèm, orizontal, ki pèmèt pwezante chaj egzak. Kapasite Customizable: Kapasite chaj ka varye anpil, soti nan kèk tòn jiska 20 tòn oswa plis, ki baze sou bezwen aplikasyon espesifik. Fasil Enstalasyon ak Antretyen: Konsepsyon modilè a senplifye enstalasyon epi fè antretyen woutin pi efikas, diminye tan yo.

4) Teknik pon an doub travès yo se yon solisyon solid, versatile pou endistri ki bezwen yon sistèm lou-leve serye ak efikas nan anviwònman ki ba. Avèk konsepsyon inik li yo ak estrikti doub-grider, li satisfè demand yo nan divès aplikasyon lou-devwa, asire sekirite, efikasite, ak fleksibilite nan manyen materyèl.

Eleman debaz: motè, motè

Kote ki gen orijin: Henan, Lachin

Garanti: 2 ane

Pwa (KG): 1000 kg

Videyo sòtan-enspeksyon: Bay

Rapò tès machin: bay

Sèvis apre-lavant bay: Enstalasyon jaden, komisyonin ak fòmasyon

Metòd kontwòl: kontwòl kabin / kòd fil kontwòl remote

Vitès leve: 5-15M/MIN

Koulè: Sou demann

Pwovizyon pou pouvwa: 380V 50Hz oswa sou demann

Vitès kouri teknik: 50-100M/MIN

Klas pwoteksyon: IP54

Klas izolasyon: F

Travay travay: A6

Foto & Konpozan

1.Main gwo bout bwa

1) Gwo bout bwa prensipal la nan yon teknik pon doub travès se yon eleman estriktirèl kritik ki fèt pou sipòte chaj la epi bay estabilite atravè span teknik la.

Gwo bout bwa prensipal yon teknik pon an doub travès konsiste de de travès paralèl (travès) ki kouri atravè span teknik la. De travès yo travay ansanm pou bay pi gwo kapasite chaj ak estabilite pase yon sèl konsepsyon travès.Materyèl nan gwo bout bwa prensipalman, yo itilize asye wo-fòs pou konstwi travès yo, asire durability ak rezistans nan koube anba chay lou.

3) Konsepsyon an doub travès distribye pwa chaj la atravè tou de travès, sa ki diminye estrès sou chak travès endividyèl epi ki pèmèt teknik la leve chay ki pi lou pase yon sistèm sèl-travès. , men tou ase fleksibilite okipe charj dinamik san pwoblèm.



2.Lifting Sistèm

Motè: Motè anvwaye pouvwa leve ak bese chaj yo. Li fèt pou gwo koupl, kòm li gen pou leve chay lou, epi li tipikman prezante yon sistèm frenaj pou kenbe chaj la byen lè yo sispann. motè kontwole tout mouvman orizontal teknik la sou ray pist yo.

Redukteur: Nan yon sistèm teknik pon an doub girder underhung, diminye chaj la ak pwa nan sistèm nan leve ka enplike kèk chanjman estratejik yo optimize efikasite ak diminye chaj la an jeneral sou estrikti sipò yo. Avèk kondui vitès varyab, motè yo ka kontwole pou pi douser akselerasyon ak ralantisman. Sa a limite fòs pik yo sou estrikti a, sa ki pèmèt ankadreman sipò pi lejè ak diminye estrès.

Tanbou: Tanbou a se yon eleman silendrik ki tipikman monte orizontal epi li itilize pou van oswa dewoule kab leve oswa kòd fil. Mouvman sa a pèmèt teknik la leve ak bese chaj. Tanbou a mache ak yon motè epi li konekte ak mekanis leve a, ki kondwi wotasyon li. Se kòd fil la blese alantou tanbou a nan yon modèl òganize pou fè pou evite sipèpoze, ki ede nan operasyon leve lis.

Kòd fil: kòd fil fè soti nan plizyè seksyon fil asye trese ansanm, bay gwo fòs rupture.Konstriksyon an pèmèt kòd la pliye ak deplase fasil, ki nesesè pou leve ak bese chaj. Kòd fil yo fèt reziste fwotman, korozyon. , ak fatig, fè yo apwopriye pou anviwònman deyò. Enspeksyon regilye ak antretyen nan kòd fil yo enpòtan anpil pou asire operasyon an sekirite ak anpeche aksidan.

Blòk pouli: sistèm pou leve pon an doub travès pon an itilize yon seri pouli ak yon asanble blòk pou fasilite leve ak bese chay lou.

Aparèy leve: Aparèy leve yon sistèm teknik pon an doub travès jwe yon wòl enpòtan nan leve ak deplase chay lou atravè yon espas travay. An tèm de sistèm nan leve, konbinezon an nan anvwaye a, chariot, ak pon pèmèt pou kontwòl egzak sou chaj lou, fè underhung doub travès teknik la apwopriye pou endistri ki mande pou leve lou ak gwo presizyon, tankou fabrikasyon, depo, ak konstriksyon. .

3.Fencha

1) cha la fen yon underhung doub girder pon teknik se yon eleman esansyèl nan estrikti teknik la. Li sèvi kòm mekanis ki sipòte epi deplase tout pon teknik la sou travès pist yo. Nan ka a nan yon teknik underhung, pon an sispann nan Trolley la, ki kouri sou travès yo anba travès yo pist.

2) Cha a nan fen tipikman gen ladan wou ki pèmèt teknik la vwayaje sou ray yo nan pist bilding lan. Li sipòte travès la epi li ede fasilite mouvman lateral tout asanble teknik la sou tras la. Nan yon sistèm underhung, Trolley la (ki kenbe anvwaye a) kouri anba pon an, ak cha yo nan fen yo tache nan chak fen nan travès la. Cha yo tipikman monte ak wou ki kouri sou travès yo pist pou asire mouvman lis. Chwa yo fen yo jeneralman fèt an asye epi yo fèt pou pote chay travès teknik la, anvwaye, ak nenpòt ki materyèl yo te leve. Wou yo sou cha yo nan fen yo fèt pou minimize friksyon, asire mouvman lis. BEARINGS yo souvan itilize diminye mete ak chire.

3) Cha yo nan fen yo anjeneral kondwi pa motè ki kontwole mouvman an nan teknik la sou pist la. Tou depan de gwosè teknik la ak konsepsyon, li ka kondwi pa yon sèl motè, oswa chak cha fin ka gen pwòp motè li yo ki pèmèt pou pi bon kontwòl ak distribisyon chaj. pi lwen pase fen pist la, osi byen ke sistèm frenaj ijans pou asire sekirite pandan operasyon an.







4.Crane vwayaje mekanis

1) Prensip travay

Teknik la vwayaje sou ray oswa tren ki monte sou tèt estrikti bilding lan oswa yon kad fiks. Travès sa yo sipòte nan tou de bout pa kamyon fen yo oswa fen cha, ki monte sou ray yo. Travès yo tipikman asye epi yo fèt pou sipòte pwa chaj la ke yo te leve. Kamyon yo fen yo se mekanis ki sipòte de la. travès yo epi pèmèt yo vwayaje sou ray pis aterisaj yo. Chak kamyon fen mache ak motè elektrik epi li gen ladan wou oswa woulèt ki kouri sou tras la. Wou yo anjeneral ekipe. ak bride asire mouvman lis ak egzat sou track la.Se mekanis vwayaje teknik la ki mache ak motè elektrik, ki kondwi wou yo sou kamyon yo fen.Motè yo ka senkronize oswa kontwole endividyèlman pou bay mouvman presi nan teknik la sou pist la. Sistèm frenaj yo entegre nan kamyon yo fen yo sispann teknik la san danje. Operatè teknik la sèvi ak yon sistèm kontwòl (joystick oswa kontwòl pendant) pou jere vitès, direksyon, ak pwezante nan teknik la. deplase sou ray yo.

2) Fonksyon mekanis opere teknik la

Sekirite ak kanpe ijans: Mekanis vwayaj la ekipe ak karakteristik sekirite, tankou switch limit oswa detèktè, ki anpeche teknik la depase limit vwayaj li yo.

Efikasite enèji: Tou depan de konsepsyon mekanis vwayaj teknik la, efikasite enèji se yon aspè kle.

Operasyon lis: mekanis vwayaj teknik la fèt pou bay operasyon lis, san vibrasyon.



5.Trolley vwayaje mekanis

1) Konpozisyon estriktirèl

Ankadreman Trolley la se estrikti prensipal la ki sipòte anvwaye a ak lòt konpozan tankou mekanis leve a ak wou vwayaj yo. Anjeneral li fèt an asye pou asire fòs ak rezistans. Wou sa yo sitiye nan kwen ankadreman Trolley la epi pèmèt Trolley la vwayaje sou tras travès la. Wou yo souvan fèt an asye oswa lòt materyèl dirab pou kenbe tèt ak fòs yo aplike pandan operasyon an. Motè a bay pouvwa ki nesesè pou deplase Trolley la atravè travès la. Pou kontwole mouvman Trolley la, yo souvan itilize yon fren elektwomayetik pou sispann oswa kenbe Trolley la an plas yon fwa ekipman pou pouvwa a koupe oswa lè yo mande pwezante egzak. Ray yo anba yo se tren yo paralèl (oswa travès) sou ki chariot la deplase. Sa yo ray yo anjeneral enstale sou flange ki pi ba nan travès doub la, ak wou yo Trolley kouri ansanm yo bay mouvman kontwole.

2) Fonksyon mekanis fonksyònman Trolley la

Mekanis Trolley la pèmèt anvwaye a deplase sou tout longè travès pon yo, fasilite operasyon leve ak bese nan diferan pwen nan zòn operasyonèl teknik la. Se Trolley la monte anba travès pon yo, kòm opoze a yo te sou tèt (tankou nan yon konsepsyon anlè). Konfigirasyon sa a minimize wotè teknik la epi li ka itil espesyalman nan espas ki gen pi ba headroom.Troley la tipikman gen yon motè kondwi ak angrenaj rediksyon ki bay pouvwa a wou yo, ki pèmèt Trolley la deplase. Wou yo nan Trolley la fèt pou monte sou ray sa yo pandan y ap kenbe estabilite. Mekanis vwayaje Trolley la dwe opere san pwoblèm ak jisteman pou asire mouvman an san danje nan chaj lou. chay atravè span pon an.



6.Crane wou

Pou teknik pon an doub travès, de travès paralèl (travès) sipòte Trolley la, ak wou teknik la jwe yon wòl kle nan gide Trolley la pandan li deplase sou longè pon an. Wou sa yo anjeneral monte sou kamyon fen yo (wou yo sou chak bò nan estrikti pon teknik la) epi ede teknik la vwayaje sou travès yo pist. yo dwe monte nan yon fason ke li evite obstak soti nan eleman anlè, sa ki pèmèt pou pi bon itilizasyon espas nan enstalasyon yo.



7.Crane Hook

1) teknik pon an doub girder underhung tipikman prezante yon zen teknik ki fèt pou leve chay lou nan anviwònman endistriyèl. Kwòk la se yon pati nan mekanis anvwaye a, ki monte sou pon an epi li kouri sou de travès yo nan teknik la. Kwòk teknik nan trepye doub girder underhung yo itilize nan divès anviwònman endistriyèl, tankou depo, plant fabrikasyon, ak sit konstriksyon, kote materyèl lou oswa ekipman bezwen leve epi deplase ak presizyon.

2) Nan yon sistèm underhung, zen teknik la vwayaje sou anba a nan de travès pon yo. Sa a pèmèt pou mouvman efikas ak egzak nan chaj nan espas ki sere. Hook la jeneralman gen yon koube, konsepsyon U ki gen fòm ak yon pwen nan pati anba a ki fòme sifas la leve. Sa a se kote chaj la tache lè l sèvi avèk fistibal oswa lòt aparèy gréement. Zen an ta ka yon sèl oswa doub epi li ka gen ladan yon seri oswa kenbe sekirite pou anpeche chaj la glise soti.

Motè

Yon teknik pon an doub girder underhung se yon kalite teknik anlè kote pon an ak chariot yo sispann nan de travès paralèl (travès yo) monte pi wo pase span teknik la. Motè a nan tankou yon sistèm teknik kondwi mouvman an nan Trolley la ak mekanis an leve, tipikman yo se yon motè elektrik.

Motè a pou Mouvman Trolley: Kondwi Trolley la sou travès pon yo, sa ki pèmèt li deplase orizontal. Tipikman yon motè elektrik, ki ka yon motè DC (pou kontwòl vitès ak efikasite koupl) oswa AC motè (pou pi bon solidite ak konsepsyon pi senp) .Souvan enplike yon varyateur frekans oswa starter mou pou kontwole vitès la ak dousè nan mouvman.

Motè a pou mekanis anvwaye: Pouvwa wench oswa mekanis anvwaye, ogmante ak bese chaj la. Menm jan ak motè a Trolley, yo itilize yon motè elektrik, ak kapasite koupl apwopriye pou pwa chaj la. Motè sa yo se jeneralman AC motè, men yo kapab tou DC motè pou kontwòl pi egzak. Motè Hoist ka vini ak sistèm frenaj adisyonèl, ki gen ladan frenaj dinamik ak fren ki san danje, pou asire bese kontwole ak anpeche tonbe gratis anba chaj.

.

Son ak limyè sistèm alam & limit switch

1) Sistèm alam son ak limyè

Sistèm alam son ak limyè yon teknik pon an doub travès se yon karakteristik sekirite enpòtan ki fèt pou amelyore sekirite operasyonèl lè yo avèti pèsonèl yo sou danje potansyèl, operasyon nòmal, oswa kondisyon kritik pandan operasyon teknik.

Son Alam: Objektif Son Alam (Alèt Son) se pou notifye travayè ki nan vwazinaj teknik la sou evènman enpòtan, tankou mouvman, leve chaj, oswa fonksyone byen.

Alam Limyè: Objektif Alam Limyè (Alèt Vizyèl) se bay yon avètisman klè, vizib pou operatè ak pèsonèl nan zòn nan operasyon teknik la.

Objektif Sistèm nan: Sekirite Enhanced: Sistèm alam la ede anpeche aksidan lè li avèti travayè yo sou mouvman teknik ak danje potansyèl. Tan repons redwi: Operatè yo ak pèsonèl tè yo fè okouran de estati teknik la imedyatman, sa ki ede nan pran aksyon prekosyon. Konfòmite: Asire ke teknik la opere nan règleman sekirite yo, diminye risk pou aksidan ak domaj ekipman yo.

2) Limit switch

Yon switch limit sou yon teknik pon an doub travès se yon aparèy sekirite ki sèvi pou anpeche overtravel nan chariot, anvwaye, oswa pon teknik la nan nenpòt direksyon. Li asire ke eleman teknik la pa deplase pi lwen pase limit operasyon ki an sekirite yo, ki ta ka mennen nan echèk mekanik oswa domaj nan estrikti ki antoure.

Fonksyon: Li anpeche Trolley la, anvwaye, oswa pon deplase pase limit yo deziyen nan fen chemen vwayaj yo. Sa a ede evite domaj mekanik oswa aksidan. Si yon pati nan teknik la rive nan limit li, switch limit la deklanche yon are sekirite, kanpe mouvman an nan teknik la anvan plis domaj rive.Li pwoteje eleman divès kalite teknik, tankou motè ak angrenaj, soti nan kouri. pi lwen pase ranje ki fèt yo, ki ka lakòz mete oswa domaj.

Kalite: Gen divès kalite switch limit, ki gen ladan switch mekanik, pwoksimite ak elektrik. Chwa a depann de aplikasyon espesifik ak anviwònman an.

Aparèy 10.Safety

Sistèm pwoteksyon Surcharge anpeche teknik la leve pi lwen pase kapasite chaj nominal li yo.

Limit switch anpeche mouvman teknik la ale pi lwen pase ranje vwayaj li yo.

Emergency Stop (E-Stop) pèmèt teknik la sispann imedyatman nan ka ta gen yon ijans oswa fonksyone byen.

Rail Sekirite ak Guardrails bay pwoteksyon fizik pou travayè k ap travay oswa k ap mache toupre teknik la.

Sistèm Anti-Kolizyon anpeche kolizyon ak lòt trepye, obstak, oswa estrikti nan zòn nan opere.

Pwoteksyon Surchof anpeche domaj nan teknik la akòz chalè twòp, tipikman nan surcharge motè.

Deteksyon kanson kòd detekte si gen kanson oswa echèk nan kòd yo leve, anpeche aksidan nan rupture kòd oswa dekoneksyon.

Load Sway Control diminye balanse chaj yo, sitou lè w ap leve atik lou oswa gwo.

Crane Interlocks asire operasyon an sekirite pa anpeche mouvman pati yo (tankou Trolley la ak anvwaye) nan move moman yo.

Avètisman Alam ak Limyè alèt operatè yo ak travayè ki antoure sou operasyon teknik la.

Operatè Cab Safety bay yon anviwònman ki an sekirite pou operatè teknik yo.

Endikatè pwa chaj yo montre pwa chaj la leve an tan reyèl pou asire operatè yo pa depase kapasite pou leve teknik la.

11.Control Mode

1. Mòd kontwòl pendant: Nan mòd sa a, teknik la kontwole atravè yon pendant branche ke operatè a kenbe. Pandan an gen bouton oswa joysticks ki kontwole mouvman anvwaye, chariot, ak pon an.

2. Radyo Remote Control Mode: Mòd sa a pèmèt operatè a kontwole teknik la nan yon distans lè l sèvi avèk yon radyo-frekans kontwòl remote. Sa a bay pi gwo mobilite ak fleksibilite pase yon pendant.

Karakteristik kontwòl: Menm jan ak kontwòl pendant men san fil, ak bouton oswa joysticks pou kontwole chak mouvman (anvwaye, chariot, ak pon). Souvan, sistèm sa yo ka gen ladan tou karakteristik avanse tankou kontwòl vitès.

3. Mòd kontwòl kabin: Nan mòd sa a, operatè a kontwole teknik la soti nan yon kabin tache ak pon teknik la oswa chariot. Kabin an anjeneral gen yon varyete de levye, bouton, ak ekspozisyon kontwole mouvman yo nan teknik la.

4. Mòd kontwòl otomatik: Nan mòd kontwòl konplètman otomatize, teknik la opere ki baze sou anviwònman pre-pwograme oswa atravè detèktè. Sistèm nan ka entegre ak yon sistèm kontwòl sipèvizyon oswa PLC (Programmable Logic Controller) pou egzekite travay espesifik ak entèvansyon imen minim.

5. Mòd kontwòl Joystick: Gen kèk trepye ki ka itilize joystick pou kontwole mouvman divès kalite. Joysticks yo ka entegre nan yon pendant, radyo remote, oswa sistèm kontwòl taksi. Yo bay kontwòl lis, pi reponn.

6. Mòd kontwòl doub: Mòd sa a pèmèt de operatè yo kontwole teknik la ansanm, tipikman nan sitiyasyon kote chaj lou oswa egzak bezwen okipe.

7. Mòd Asistans Chofè: Gen kèk trepye avanse ki ka gen ladan sistèm asistans chofè ki bay operatè a fidbak epi fè sijesyon pou amelyore sekirite ak efikasite.

8. Manyèl Mode: Nan mòd manyèl, operatè a konplètman responsab pou kontwole tout aspè nan mouvman teknik la lè l sèvi avèk sistèm kontwòl la, ki pa gen okenn automatisation oswa karakteristik sekirite pèmèt pi lwen pase limit mekanik debaz yo.

Trase





Prensipal teknik





1. Espas Efikasite: Underhung doub travès trepye maksimize wotè leve kòm anvwaye a pozisyone ant travès pon yo, ki pèmèt li rive pi pre plafon an, yon solisyon ideyal pou espas ki gen espas ki ba. mande mwens espas vètikal epi fè tout itilizasyon wotè bilding lan.

2. Distribisyon chaj amelyore: Paske travès pon an pandye nan yon estrikti do kay oswa sipò anlè ki deja egziste, teknik la pa ajoute pwa enpòtan nan estrikti sipò pist la. Sa a diminye chay la sou estrikti bilding lan, ekonomize sou konstriksyon ak depans sipò. Lè w gen de travès pèmèt teknik la distribye chay plis respire, sa ki lakòz pi bon estabilite ak pi an sekirite manyen chaj ki pi lou.

3. Fleksibilite nan konsepsyon: Underhung trepye ka fèt pou swiv yon chemen koube, oswa menm yon tras ki pi konplèks, ki benefisye nan bilding ki gen fòm iregilye oswa enstalasyon ki mande pou trepye manevwe nan plizyè zòn travay. Trepye sa yo ka enstale ak plizyè pis aterisaj, sa ki pèmèt yon teknik tranzisyon ant divès seksyon nan espas travay la, amelyore efikasite workflow.

4. Versatility operasyonèl: Avèk konsepsyon underhung li yo, teknik la deplase sou tout zòn etaj la anba pist la, bay aksè a plis zòn. Sa a itil nan atelye ki gen anpil moun oswa enstalasyon ki gen machin, sa ki pèmèt materyèl yo dwe transpòte alantou obstak.

5. Pri-efikasite: Avèk mwens ranfòsman estriktirèl ki nesesè ak potansyèl pou itilize estrikti sipò bilding ki deja egziste, enstalasyon ak depans estriktirèl yo ka siyifikativman redwi.Desen doub travès ofri yon distribisyon chaj pi balanse, ki ka diminye mete sou eleman teknik yo, potansyèlman. sa ki lakòz pi ba pri antretyen sou tan.

6. Amelyore Sekirite: konsepsyon an doub girder underhung pèmèt zen an vin pi pre mi yo, ki maksimize itilizasyon espas travay ak amelyore sekirite pa diminye bezwen nan deplase atik lou sou estasyon travay oswa toupre pèsonèl. Konsepsyon an doub girder bay estabilite chaj adisyonèl, diminye balanse ak amelyore sekirite lè leve ak deplase chay atravè distans.





Manifakti ak Liy Asanblaj: Trepye doub girder Underhung yo komen nan enstalasyon pwodiksyon kote yo mande pwezante egzak ak manyen materyèl. Yo pèmèt efikas chaje, dechaje, ak mouvman konpozan sou liy pwodiksyon yo.

Sant Depo ak Distribisyon: Trepye sa yo yo itilize nan depo pou deplase machandiz lou ak palèt, espesyalman lè maksimize espas etaj esansyèl.

Ayewospasyal ak endistri otomobil: Sektè ayewospasyal ak otomobil yo itilize trepye sa yo pou rasanble gwo estrikti konplèks tankou konpozan avyon ak karosri machin. Konsepsyon doub travès la sipòte chaj pi lou, ki esansyèl nan endistri sa yo.

Antretyen ak Reparasyon machin: Trepye pon doub travès yo souvan itilize pou leve ak pwezante machin nan atelye ak enstalasyon antretyen. Konsepsyon anlè yo pèmèt travay sou planche a san antrav.

Chantiers ak Aplikasyon Marin: Trepye sa yo ka leve pati lou pou konstriksyon bato ak reparasyon, patikilyèman kote pwezante chaj egzak ak ki estab.





1. Design ak Jeni

Rasanbleman Egzijans: Detèmine espesifikasyon teknik ki baze sou bezwen kliyan yo, ki gen ladan kapasite chaj, span, wotè leve, ak anviwònman aplikasyon an. Enjenyè konsepsyon estrikti teknik la lè l sèvi avèk lojisyèl CAD. Sa a gen ladan travès pon yo, kamyon fen, mekanis anvwaye, ak sistèm sipò underhung. Fè analiz estrès asire estrikti a ka okipe chay la espesifye. Se analiz eleman fini (FEA) souvan itilize pou teste konsepsyon an nòmalman. Chwazi materyèl pou eleman ki baze sou fòs, durability, ak kondisyon anviwònman an.

2. Akizisyon materyèl Akizisyon materyèl kalite siperyè (tankou asye estriktirèl pou travès, asye alyaj pou kwòk, elatriye) nan men founisè apwouve.

Asire materyèl yo satisfè nòm obligatwa yo atravè chèk kontwòl kalite.

3. Koupe ak fabrike

Asye estriktirèl koupe nan fòm ki nesesè pou travès, kamyon fen, ak lòt konpozan lè l sèvi avèk plasma CNC oswa kouto lazè. Soudeur yo rasanble travès teknik yo, chariot, ak kamyon final yo. Jig espesyalize asire aliyman egzat pandan asanble. Se machin presizyon fè pou konpozan espesifik tankou kamyon yo fen, kote yo pote, ak arbr pou asire operasyon lis.Sandblasting oswa piki eksplozif fèt pou retire rouye ak lòt enpurte nan sifas metal.

Aplike penti anti-korozif ak usure ki reziste pou pwoteje teknik la kont anviwònman difisil.

4. Asanble machin ak eleman

Enstale mekanis anvwaye a, ki gen ladan motè a, bwat, tanbou, ak kòd fil oswa chèn. Entegre sistèm kontwòl elektrik, fil elektrik, ak panno kontwòl. Sistèm elektrik la gen ladan karakteristik sekirite tankou pwoteksyon surcharge, kanpe ijans, ak limit switch.Mount motè, angrenaj, ak sistèm kondwi sou estrikti teknik la pou kontwole mouvman pon ak operasyon leve.

5. Kontwòl Kalite ak Tès

Tès chaj: Teste teknik la ak chaj estatik ak dinamik pou asire ke li ka okipe kapasite rated li yo. Sa a gen ladan tou de leve ak travèse tès yo.

Tès Operasyonèl: Kouri teknik la atravè tès operasyonèl pou asire mouvman lis, aliyman apwopriye, ak fonksyone nan tout karakteristik sekirite. Verifye ke teknik la satisfè nòm sekirite lokal yo ak sètifikasyon endistri yo.

6. Enspeksyon ak Ajisteman Final yo

Enspekte teknik la pou nenpòt enpèfeksyon sifas, dezayaj estriktirèl, oswa devyasyon dimansyon. Ajiste mekanis anvwaye ak vwayaj pou asire operasyon egzak ak serye. Se kalibrasyon fè aliman teknik la ak espesifikasyon manifakti.

7. Anbalaj ak anbake

Pou pi gwo trepye, demonte eleman yo pou transpò pi fasil. Pake chak eleman byen pou anpeche domaj pandan transpò. Prepare eleman teknik yo pou livrezon sou sit enstalasyon an, ki gen ladan asire yo bay tout zouti, manyèl, ak gid enstalasyon yo.

8. Enstalasyon sou plas ak komisyonin

Yon fwa sou sit, rasanble teknik la epi enstale li sou pist la oswa estrikti sipò. Fè yon tès final pou asire ke teknik la fonksyone byen apre enstalasyon. Remèt teknik la bay kliyan an ak enstriksyon sou itilizasyon, antretyen, ak pwotokòl sekirite.

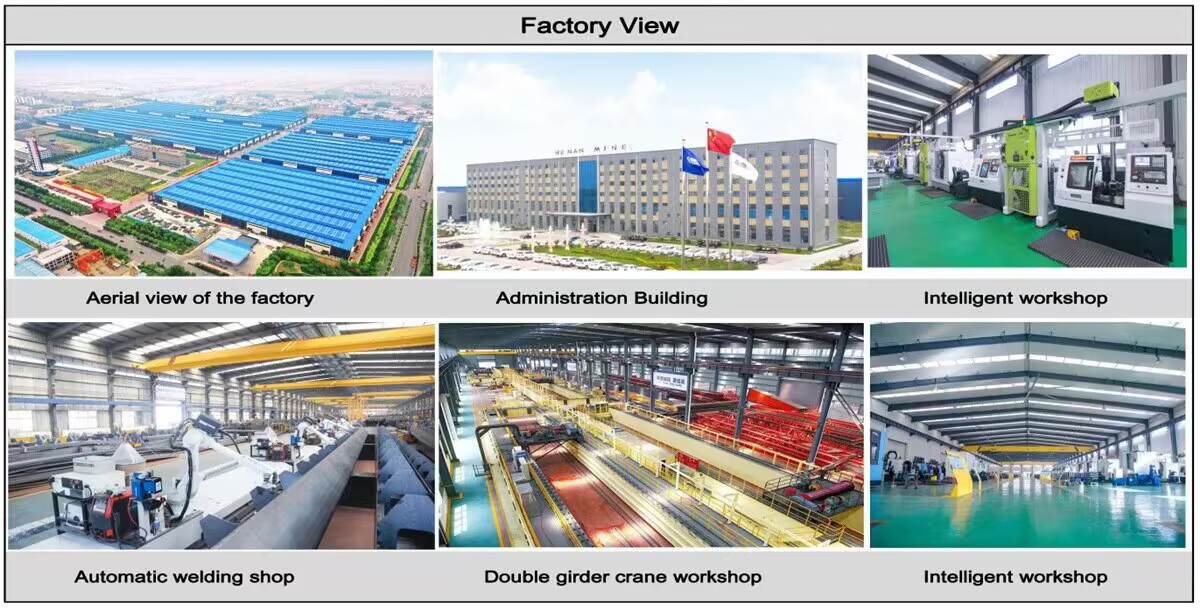

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak pousantaj rezo ekipman an pral rive nan 95%. 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
