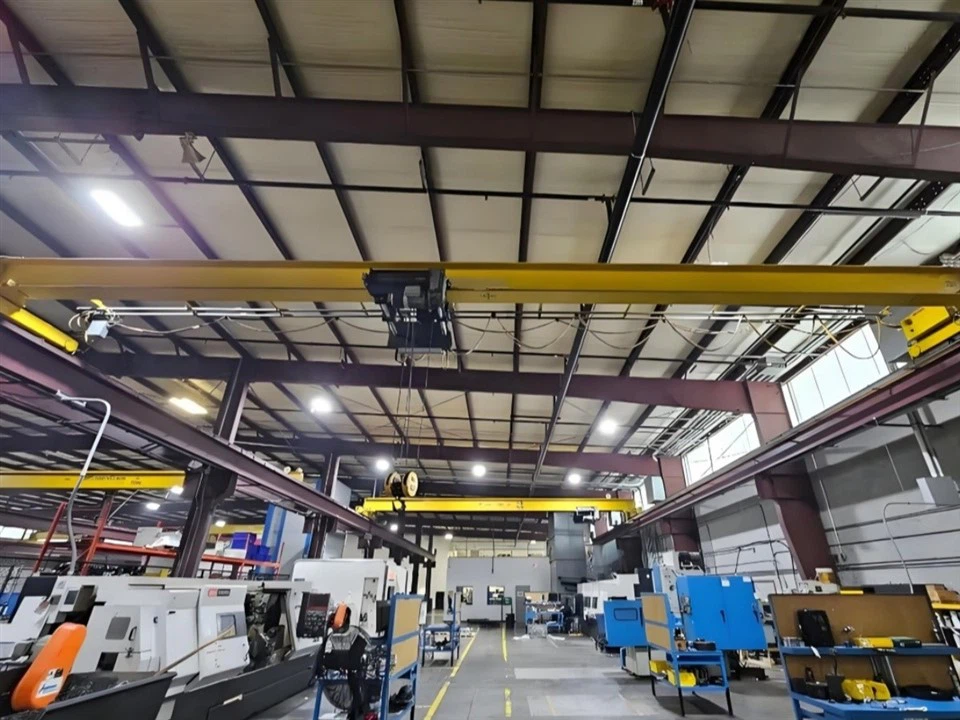

Sou entènèt jwèt Shaw Box Bridge Crane



Yon Shaw Box Bridge Crane se yon kalite teknik anlè yo souvan itilize nan anviwònman endistriyèl ak fabrikasyon pou leve ak deplase chay lou atravè distans orizontal. Tèm "Shaw Box" la refere a yon kalite espesifik konsepsyon teknik ki mete aksan sou durability, fyab, ak sekirite.

Shaw Box Bridge Cranes yo kapab jere yon pakèt kapasite chaj, tipikman soti nan kèk tòn jiska dè santèn de tòn, tou depann de modèl espesifik ak konfigirasyon an.

Trepye sa yo gen yon konsepsyon gaya ki gen yon estrikti travès bwat, ki bay gwo fòs pandan y ap kenbe yon pwa pi lejè an jeneral konpare ak lòt desen. Estrikti sa a ede redwi pri materyèl epi li ofri estabilite ogmante.

Teknik la prezante yon sistèm anvwaye ki bay operasyon leve lis, serye. Li anjeneral ekipe ak yon motè elektrik-wo kalite, asire operasyon efikas nan anviwònman lou-devwa.

Shaw Box Bridge Cranes souvan vini ak sistèm kontwòl egzak pou pwezante egzat nan chaj. Yo ka ekipe ak kondui frekans varyab (VFD) pou kòmanse lis, sispann, ak ajisteman vitès.

Eleman debaz: motè, kote yo pote, bwat, motè

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (KG): 5000 kg

Videyo sòtan-enspeksyon: Bay

Rapò tès machin: bay

Mo kle: teknik pon mobil

Koulè: demann kliyan yo

Wotè lavi: 6m ~ 30m

Vitès leve: sèl / doub

Vitès vwayaj teknik: 20m/min pou teknik pon 3 tòn

Klas travayè: A3

sous pouvwa: 380V 50Hz twa-faz oswa kòm requrement ou

Modèl kontwòl: kontwòl bouton pandan oswa kontwòl remote

Kalite teknik: 15 tòn sèl gwo bout bwa pon teknik



1.Main gwo bout bwa

1) Gwo bout bwa prensipal la ki kalite bwat soude soti nan plak asye, gen gwo frigidité ak kapasite chaj-pote, epi li souvan itilize nan trepye ki gen pi gwo span. I-gwo bout bwa prensipal la sèvi ak I-gwo bout bwa kòm materyèl prensipal la, gen yon estrikti senp ak pri ki ba, epi li apwopriye pou pi piti span ak travay leve limyè.

2) gwo bout bwa prensipal la se yon sèl kò gwo bout bwa ki kouvri pye yo sou tou de bò yo. Leve ekipman tankou anvwaye elektrik kouri anba oswa sou bò gwo bout bwa prensipal la atravè tren, ki apwopriye pou operasyon leve ti ak mwayen gwosè. Yo bay yon tras mache anba oswa sou bò gwo bout bwa prensipal la pou mouvman an orizontal nan anvwaye elektrik la oswa chariot. Flatness la ak rezistans mete nan tras la enpòtan anpil nan estabilite nan fonksyone nan ekipman an. Gwo bout bwa prensipal la fèt ak mekanik rezonab pou asire distribisyon estrès inifòm pandan leve, diminye deformation ak zòn konsantrasyon estrès, epi ogmante lavi sèvis.

3) se gwo bout bwa prensipal la anjeneral te fè nan asye wo-fòs asire kapasite chaj-pote li yo ak rezistans koube. Modèl asye souvan itilize yo enkli Q235B oswa Q345B, ak chwa espesifik la depann sou kondisyon ki pote chaj ak anviwònman k ap travay nan teknik la. Kapasite chaj-pote konsepsyon gwo bout bwa prensipal la detèmine kapasite pou leve rated teknik la, ki anjeneral fèt ak verifye selon kondisyon yo sèvi ak yo. Frigidité gwo bout bwa prensipal la detèmine degre deformation teknik la lè w ap leve objè lou, pou asire operasyon lis anba chaj.

2.Lifting Sistèm

Yon sistèm leve nan yon teknik pon Shaw bwat tipikman refere a mekanis ki pèmèt teknik la leve epi deplase chay lou atravè yon pon oswa estrikti anlè. Shaw bwat trepye yo fèt pou leve lou epi yo souvan itilize nan endistri tankou fabrikasyon, anbake, konstriksyon, ak lojistik.

Pon: pon an se gwo bout bwa orizontal ki kouvri lajè tras teknik la. Li sipòte mekanis leve a epi li deplase sou ray ki fikse sou estrikti a oswa travès pist la.

Levage: Levage a se eleman santral pou leve sistèm teknik la. Li deplase vètikal (monte ak desann) epi anjeneral li mache ak yon motè elektrik. Levage a ekipe ak:

Tanbou oswa Winch: Kenbe ak wotasyon kòd la fil oswa chèn.

Fil kòd oswa chèn: Yo itilize pou leve ak bese chaj. Se kòd la oswa chèn blese sou tanbou a ak pwolonje / retrè ki baze sou operasyon motè.

Trolley: Trolley la se yon inite mobil ki deplase orizontal sou pon an. Li pote anvwaye a epi li kondwi pa yon motè, ki pèmèt mouvman lateral chaj la atravè span pon an.

Kamyon fen: Kamyon final yo se wou ki pèmèt pon an deplase sou travès pis aterisaj yo. Yo anjeneral mache ak motè elektrik pou kondwi teknik la sou sistèm tras li yo.

Motè ak Mekanis Kondwi: Sistèm leve a gen ladan motè elektrik ak sistèm Kovèti pou ki pouvwa mouvman an nan Trolley la ak anvwaye. Motè sa yo asire mouvman egzak, swa atravè sistèm kouran dirèk (DC) oswa kouran altènatif (AC).

3.Fencha

"Chaj la fen" nan yon teknik pon Shaw bwat refere a pati nan teknik la ki deplase sou tras la oswa pist epi sipòte tout estrikti teknik la. Li se yon eleman kle nan operasyon teknik la, kòm li pèmèt teknik la vwayaje sou longè pon an, bay mouvman orizontal pou mekanis an leve.

Nan kontèks yon teknik pon Shaw bwat, ki souvan itilize pou leve lou nan endistri tankou fabrikasyon.Ankadreman yo se eleman estriktirèl ki bay baz pou aliye wou ak lòt konpozan.

Chariot nan fen tou bay sipò pou travès pon yo, prensipal estrikti sipò orizontal teknik la, epi fasilite mouvman Trolley teknik la, ki pote anvwaye a. Bon antretyen ak aliyman nan cha la fen yo esansyèl pou asire operasyon an efikas ak san danje nan teknik la.

4.Crane vwayaje mekanis

1) Prensip operasyon

Mekanis vwayaj teknik nan yon teknik pon Shaw bwat opere pou deplase pon an (ki pote anvwaye a) sou longè pist teknik la. Li pèmèt teknik la span atravè yon estasyon travay oswa yon etablisman endistriyèl pou leve ak transpòte chay lou. Se mekanis vwayaje ki mache ak motè elektrik, ki anjeneral konekte ak yon Kovèti pou rediksyon (bois). Motè a bay mouvman wotasyon, ki Lè sa a, transmèt nan bwat la nan wou yo ki sipòte teknik la sou pist la. Motè elektrik la ka yon motè DC oswa yon motè AC depann sou konsepsyon an ak kontwòl ki nesesè sou mouvman an teknik.

2) Karakteristik fonksyonèl

Mouvman ak Mobilite: Mekanis vwayaj teknik la pèmèt teknik la deplase orizontal sou longè pon an oswa pis aterisaj, tipikman nan toude direksyon. Li fèt pou opere sou yon pè ray ki monte sou travès yo pist teknik. Mouvman an ka mache. swa pa motè elektrik oswa pa mwayen manyèl, menm si modèn Shaw Box trepye tipikman itilize motè kondwi elektrik.

Sistèm kondwi: Shaw Box trepye itilize motè elektrik pou kondwi wou vwayaj ki deplase pon an sou pis aterisaj la. Se motè a makonnen ak yon bwat ki kontwole vitès ak koupl mekanis vwayaj la. Motè a ka kontwole pa yon kondwi vitès varyab. ajiste vitès mouvman teknik la pou pwezante egzak.

Wou vwayaj: Mekanis vwayaj la gen ladan wou ki monte sou kote pon teknik la. Wou sa yo kouri sou ray pis aterisaj la. Wou yo anjeneral fèt an asye epi yo fèt pou pote pwa tout teknik la ak chaj li pote. Wou yo anjeneral ekipe ak BEARINGS pou minimize friksyon ak mete.

Mekanis Gid: Mekanis vwayaj teknik la ekipe ak woulèt gid oswa ray pou asire teknik la deplase sou tras apwopriye a san yo pa balanse oswa deraye. Woulo sa yo pozisyone pou kenbe aliyman teknik la epi anpeche mouvman lateral.

5.Trolley vwayaje mekanis

Trolley se pati nan teknik la ki kenbe anvwaye a epi li deplase sou gwo bout bwa pon an. Li tipikman konsiste de yon ankadreman, wou, ak yon mekanis kondwi anvwaye. Pon teknik la se yon gwo bout bwa orizontal ki kouri atravè kolòn sipò yo, ki pèmèt Trolley la deplase ale ak soti sou zòn nan yo dwe sèvis. seri ray ki monte sou pon an.Troley la mache ak yon motè elektrik, anjeneral, kondwi yon sistèm angrenaj ak wou. Motè elektrik la kontwole pa yon sistèm kondwi, ki ka kontwole pa operatè teknik la lè l sèvi avèk yon pendant, radyo, oswa kontwolè branche. Trolley la vwayaje sou travès pon yo atravè entèraksyon an nan wou ki monte sou chariot la ak ray oswa tren enstale sou pon an.Mouvman Trolley la mache ak yon motè elektrik ki kondwi wou Trolley la atravè yon Kovèti pou rediksyon. Sa a pèmèt pou kontwòl egzak sou vitès Trolley la ak pozisyon sou pon an.Yon sistèm frenaj, tipikman elektwomayetik oswa mekanik, yo itilize yo sispann Trolley la yon fwa li rive nan pozisyon an vle oswa ralanti li pou mouvman kontwole.

2) Karakteristik fonksyonèl

Motè elektrik: Motè a bay koupl ki nesesè pou kondwi Trolley la. Li kapab yon motè AC oswa DC, tou depann de konsepsyon teknik la.

Bwat rediksyon: Yo souvan itilize yon bwat rediksyon pou diminye vitès la epi ogmante pwodiksyon koupl la nan motè a.

Wou Trolley: Trolley la gen wou ki monte sou ray (tipikman monte sou pon teknik la) ki gide Trolley la pandan li deplase orizontal. Wou sa yo mache ak motè a epi yo ka ekipe ak divès kalite BEARINGS pou diminye friksyon.

Kontwòl vitès: Mekanis vwayaje chariot la souvan gen kontwòl vitès reglabl pou akomode diferan bezwen operasyonèl. Li ka kontwole atravè kondui frekans varyab (VFD) ki ajiste vitès motè a pou akselerasyon lis ak ralantisman.

Kapasite Chaj Pote: Trolley la fèt pou pote chay lou, ak kapasite varye selon konsepsyon teknik la. Mekanis chariot la dwe bay estabilite anvwaye a ak chay li pote, anpeche balanse oswa panche pandan mouvman an.

6.Crane wou

Wou teknik yon teknik pon Shaw bwat se yon eleman esansyèl nan sistèm levage ak travèse teknik la. Shaw box trepye pon yo se yon kalite teknik anlè ki sèvi ak yon estrikti ki sanble ak bwat pou sipòte pon an, epi wou teknik yo jwe yon wòl enpòtan nan pèmèt teknik la deplase sou ray yo oswa ray sou estrikti a.

Wou teknik yo anjeneral te fè soti nan asye ki gen gwo fòs oswa fè jete pou kenbe tèt ak estrès la konstan nan chaj lou ak mouvman. Se materyèl la chwazi yo dwe dirab ase yo okipe fòs yo enpòtan yo egzèse pandan operasyon teknik, ki gen ladan leve lou ak gwo vitès vwayaj. .Anpil wou teknik gen yon renur alantou perimèt ekstèn pou anfòm nan tren an, asire mouvman lis ak anpeche teknik la deraye.

Conique oswa Flat Wou: Gen kèk desen ki itilize wou conique pou pi bon kapasite chaj-pote ak aliyman, pandan ke lòt moun ka itilize wou plat pou diferan bezwen operasyonèl.

Objektif ak Fonksyon:

Sipò: Wou teknik yo sipòte tout pwa teknik la ak chaj li pandan l ap deplase sou pon an.

Mouvman: Yo pèmèt teknik la vwayaje sou longè estrikti pon an, souvan sou ray oswa tren ki monte sou pist teknik la.

Distribisyon chaj: Wou yo distribye pwa teknik la ak chaj li yo respire sou tras la, sa ki ede diminye mete ak chire sou tou de wou yo ak ray yo.

7.Crane Hook

Yon zen teknik se yon eleman enpòtan nan yon teknik ki itilize pou leve ak deplase chay lou. Nan ka yon teknik pon Shawbox, zen an sèvi kòm pwen atachman pou chaj la ke yo te leve epi li fèt san danje okipe chay lou ak yon wo nivo de rezistans.

Tipikman, kwòk teknik yo te fè nan asye wo-fòs asire yo ka san danje okipe chay lou san yo pa defòme oswa kraze. Kwòk teknik Shawbox anjeneral gen yon fòm koube ak yon gwo ouvèti gòj an sekirite kòd la leve oswa chèn. Sa a asire yon kenbe san danje epi an sekirite sou chaj la. Kapasite chaj nan yon zen teknik Shawbox depann sou modèl la espesifik ak konfigirasyon nan teknik la, sòti nan kèk tòn ak dè santèn de tòn.

Anpil kwòk teknik vini ak yon seri sekirite oswa aparèy sekirite pou anpeche lage aksidan an chaj la pandan leve. Gen kèk kwòk teknik Shawbox vini ak yon karakteristik Swivel, ki pèmèt pou pi bon pwezante chaj ak diminye risk pou yo trese. Trepye Shawbox tipikman itilize kwòk yon sèl estanda. , doub kwòk, oswa kwòk pwan depann sou kalite a chaj ak kondisyon leve.

8.Motè

Motè a nan yon teknik pon Shaw Box jwe yon wòl kle nan alimante mouvman an nan teknik la sou tren li yo (pon), leve chay la (leve), ak opere nenpòt lòt mekanis mouvman, tankou Trolley la ak anvwaye.

Motè Levage (Motè Leve): Motè sa a responsab pou leve ak bese chay la. Anjeneral, li se yon gwo-koupl, ba-vitès motè elektrik ki fèt pou leve-devwa lou. Li souvan itilize yon fren pou anpeche chaj la desann san kontwòl lè motè a pa angaje.

Bridge Motor (Travel Motor): Motè sa a pouse mouvman teknik la sou ray prensipal yo (vwayaj orizontal pon an). Motè sa a se jeneralman pi gwo pase motè anvwaye a epi li souvan opere nan yon vitès pi dousman, sa ki pèmèt kontwòl egzak sou mouvman teknik la atravè tout span nan teknik la.

Motè Trolley (Motè Vwayaj Kwa): Motè Trolley la deplase mekanis leve oswa leve nan longè teknik la. Li fèt pou vwayaj lis, egzak, souvan ekipe ak kontwòl vitès reglabl.

.

9.Son ak limyè sistèm alam & limit switch

1) Son ak limyè sistèm alam

Sistèm alam son ak limyè pou yon teknik pon Shaw Box tipikman fèt pou bay avètisman son ak vizyèl pandan operasyon teknik pou asire sekirite nan anviwònman travay la.

Son Alam (Kòn oswa Sirèn): Alam son an bay yon avètisman ki ka tande pou endike ke teknik la an mouvman oswa ke li pral fè yon operasyon potansyèlman danjere. Anjeneral enstale tou pre estasyon operatè a, sou anvwaye teknik la, oswa nan divès kalite. pwen sou chemen teknik la. Tipikman yon kòn byen fò oswa sirèn, ki fèt yo dwe tande sou bri a nan machin nan ak kondisyon anviwònman an.Li ka aktive pa operatè teknik la oswa otomatikman deklanche pa sèten kondisyon opere (egzanp, lè teknik la kòmanse deplase oswa lè li depase yon sèten vitès).

Limyè Alam (Limyè Avètisman Vizyèl): Se alam limyè a itilize pou bay yon endikasyon vizyèl sou estati operasyon teknik la, espesyalman itil nan anviwònman ki fè bwi kote alam son an ta ka pa ase. Limyè a anjeneral monte sou sipèstrikti teknik la oswa sou la. prensipal panèl kontwòl. Li ta ka monte tou sou bilding oswa estrikti ki antoure a pou yo ka vizib nan yon distans. Sa yo anjeneral klere limyè k ap flache oswa wotasyon limyè limyè nan koulè tankou wouj, jòn oswa ble, ki endike diferan nivo ijans oswa estati. Limyè a kapab aktive baze sou menm kondisyon ki deklanche alam son an, tankou mouvman teknik, leve chaj, oswa sitiyasyon ijans.

2) Limit switch

Yon switch limit sou yon teknik pon Shaw Box (oswa nenpòt lòt kalite teknik anlè) se yon eleman enpòtan sekirite ak kontwòl ki itilize pou limite mouvman anvwaye, chariot oswa pon teknik la. Objektif prensipal li se anpeche teknik la vwayaje pi lwen pase ranje operasyonèl li deziyen, kidonk evite domaj potansyèl nan teknik la oswa ekipman ki antoure.

Fonksyon switch limit la sou yon teknik pon Shaw Box:

Pwoteksyon Overtravel: Li anpeche anvwaye, chariot, oswa pon deplase pi lwen pase limit k ap travay san danje nan teknik la.

Kontwòl Pozisyon: Li ka itilize pou mete pwen kanpe predefini pou mouvman teknik, ede operatè yo konnen lè yo te rive nan sèten pozisyon kritik.

Mekanis sekirite: switch limit la souvan koupe pouvwa oswa deklanche yon kanpe sekirite lè teknik la rive nan fen vwayaj li, anpeche domaj mekanik oswa menm aksidan.

Otomatik/Arè Pwogramab: Nan plis sistèm otomatik, switch limit ede etabli pwen fiks pou fonksyon mouvman ak sispann.

Kalite switch limit:

Bouton Limit mekanik: Sa yo anjeneral aktive pa mouvman fizik nan yon pati nan teknik la, tankou zen an anvwaye oswa Trolley la. Lè pati a deplase nan yon pozisyon sèten, li deklanche switch la sispann mouvman plis.

Elektwonik Limit switch: Nan trepye ki pi avanse, detèktè elektwonik ak switch limit yo ka itilize pou detekte pozisyon pi jisteman, voye siyal nan sistèm kontwòl teknik la.

Aparèy 10.Safety

1) Aparèy pwoteksyon Surcharge: anpeche teknik la twò chaje. Lè chaj aktyèl la nan teknik la depase pwa a leve rated, aparèy la pwoteksyon Surcharge pral otomatikman koupe ekipman pou pouvwa a oswa sonnen yon alam pou anpeche domaj nan ekipman ak pèsonèl.

2) Aparèy pou sispann ijans: yo itilize manyèlman sispann operasyon an nan teknik la nan yon ijans. Operatè a ka byen vit koupe ekipman pou pouvwa a nan deklanche bouton an ijans sispann pou anpeche aksidan.

3) Aparèy Windproof: anpeche teknik la soti nan gwo van lè w ap travay deyò. Aparèy windproof la kapab yon aparèy bloke mekanik oswa yon aparèy bloke elektrik. Lè vitès van an depase estanda sekirite a, teknik la ap fèmen otomatikman pou anpeche ekipman an danjere akòz van.

4) Aparèy pwoteksyon elektrik: anpeche domaj ekipman oswa aksidan sekirite ki te koze pa defo elektrik. Aparèy pwoteksyon elektrik yo enkli pwoteksyon kout sikwi, pwoteksyon anba-voltaj, pwoteksyon faz faz, elatriye, ki ka otomatikman koupe ekipman pou pouvwa a lè sistèm elektrik la nòmal pou anpeche domaj nan ekipman an oswa afekte sekirite.

5) Aparèy anti-balanse: diminye oswa anpeche balanse zen an ak chaj pandan leve, asire estabilite nan manyen materyèl, epi anpeche materyèl la tonbe akòz balanse.

6) Aparèy tanpon: Yon tanpon enstale nan pozisyon tèminal teknik la. Lè ekipman oswa machin nan apwoche nan fen tras la, aparèy tanpon an ka absòbe yon pati nan fòs enpak la pou fè pou evite domaj nan ekipman an oswa pèsonèl.

11.Control Mode

Pouse-bouton oswa kontwòl pandan: se yon operatè ki opere teknik la ki sèvi ak yon pendant oswa yon estasyon kontwòl, kote bouton oswa switch kontwole mouvman teknik la (egzanp, leve, mouvman chariot, ak mouvman pon). Sa a se yon mòd estanda nan anpil trepye anlè.

Joy Stick Control: Sa a se yon opsyon plis ergonomic kote operatè a sèvi ak yon joystick pou kontwole tout aspè nan mouvman teknik la. Li pèmèt pou kontwòl pi rafine pase bouton pouse epi li souvan itilize nan aplikasyon ki pi egzijan.

Kabin Operatè: Nan mòd sa a, operatè a chita nan yon kabin tache ak teknik la, souvan ki chita sou pon an. Mouvman teknik la (vwayaj, anvwaye, ak chariot) yo kontwole lè l sèvi avèk levye oswa switch-bouton. Mòd sa a anjeneral yo itilize pou pi gwo trepye, ki mande pou yon pi gwo ran de mouvman oswa kapasite leve.

Kontwòl san fil: Nan mòd sa a, operatè a sèvi ak yon kontwolè radyo san fil pou jere teknik la nan yon distans. Sa a bay plis fleksibilite epi li se patikilyèman itil lè opere trepye nan gwo zòn oswa nan anviwònman danjere. Sistèm kontwòl sa a ka okipe tout mouvman (egzanp, anvwaye, chariot, ak pon).

Kontwòl lojik pwogramab (PLC): Gen kèk trepye bwat Shaw ki ekipe ak sistèm PLC ki pèmèt operasyon otomatik oswa semi-otomatik. Teknik la ka swiv mouvman prereglaj, sik, oswa modèl pwograme nan sistèm nan, epi operatè a ka entèvni si sa nesesè.

Teknik ak detèktè: Nan sistèm ki pi avanse, detèktè ak kamera yo ka itilize pou otomatize sèten travay, tankou pwezante oswa manyen chaj, ki diminye patisipasyon operatè a ak ogmante sekirite.

12.Sketch



Prensipal teknik





1. durability ak fyab

Shaw Box trepye yo konnen pou konstriksyon rezistan yo ak pèfòmans serye. Yo fèt pou kenbe tèt ak itilizasyon lou epi yo gen yon lavi sèvis long, diminye D 'ak depans antretyen.

2. Karakteristik Sekirite Avanse

Trepye sa yo vini ekipe ak karakteristik sekirite avanse tankou pwoteksyon surcharge, bouton pou kanpe ijans, ak sistèm anti-kolizyon. Sa a ede asire sekirite tou de operatè yo ak ekipman, minimize risk pou yo aksidan.

3. Opsyon Customizable

Trepye Shaw Box ofri yon varyete de konfigirasyon, ki gen ladan kapasite chaj diferan, longè span, ak wotè leve. Fleksibilite sa a pèmèt yo adapte yo a bezwen espesifik operasyonèl ak kontrent espas.

4. Operasyon efikas

Konsepsyon teknik la optimize pou operasyon lis ak efikas. Li pèmèt pou kontwole egzak chaj la, diminye chans pou domaj nan materyèl oswa teknik nan tèt li. Shaw Box trepye yo konnen tou pou kontwòl fasil-a-itilize yo.

5. Efikasite enèji

Trepye pon Shaw Box yo fèt ak karakteristik ekonomize enèji, tankou motè efikas ak sistèm pouvwa optimize, ki ede diminye konsomasyon enèji ak depans operasyonèl sou tan.

6. Redwi Antretyen

Akòz konstriksyon dirab yo ak eleman bon jan kalite, Shaw Box trepye jeneralman mande pou mwens antretyen. Konsepsyon an tou fè enspeksyon woutin ak antretyen pi fasil, pwolonje lavi a nan ekipman an.





1. Faktori endistri lou:

Moulen asye: Yo itilize pou manyen plak asye lou, travès, ak bobin.

Konstriksyon bato: Pou leve ak deplase gwo seksyon nan bato pandan asanble.

Konstriksyon: Itilize pou deplase materyèl lou tankou konkrè, travès asye, ak estrikti prefabrike sou gwo sit konstriksyon.

2. Operasyon min:

Shaw box trepye pon yo ideyal pou leve ak transpòte gwo ekipman min, zouti lou, ak materyèl esansyèl nan operasyon min.

Nan min anba tè oswa plant sou plas, trepye sa yo ka transpòte minrè, wòch, ak lòt materyèl ki mande gwo kapasite leve.

3. Faktori otomobil:

Itilize nan liy asanblaj pou leve ak deplase pati otomobil, motè, panno kò, oswa machin plen.

Pèmèt pou koule materyèl lis nan plant fabrikasyon ak estasyon asanble.

4. Plant elektrik ak sektè enèji:

Itilize nan plant elektrik pou deplase gwo konpozan tankou turbin, transfòmatè, ak lòt ekipman lou.

Epitou itilize pou rezon antretyen, kote leve machin lou oswa pati pou enspeksyon ak reparasyon nesesè.

5. Sant Depo ak Distribisyon:

Nan depo gwo, trepye sa yo yo itilize pou leve ak anpile palèt lou, resipyan, oswa ekipman.

Yo itilize yo tou pou transpòte gwo kantite machandiz nan ak soti nan zòn depo.

6. Pò ak transpò:

Nan pò yo, trepye bwat Shaw yo souvan itilize pou chaje ak dechaje resipyan ak kago ki soti nan bato yo nan kamyon oswa machin tren.

Kapab leve kago lou, ki twò gwo, sa ki fè yo esansyèl pou operasyon lojistik nan waf ak tèminal yo.

Teknikpwodiksyon pwosedi

1. Design ak Jeni

Espesifikasyon: Pwosesis la kòmanse ak rasanble kondisyon kliyan an, ki gen ladan kapasite chaj, span, wotè leve, ak sik devwa.

Konsepsyon estriktirèl: Enjenyè konsepsyon konpozan teknik la (pon, anvwaye, chariot, kamyon fen, elatriye) dapre espesifikasyon sa yo.

CAD Modeling: Yo kreye modèl detaye CAD (konsepsyon asistans nan òdinatè) pou tout pati, asire entegrite estriktirèl ak fonksyonalite apwopriye.

2. Akizisyon materyèl

Seleksyon Materyèl: Dapre espesifikasyon konsepsyon yo, matyè premyè tankou plak asye, travès, ak lòt konpozan yo soti.

Kontwòl Kalite: Materyèl yo enspekte pou bon jan kalite, ki gen ladan fòs rupture, presizyon dimansyon, ak sètifikasyon, anvan yo voye yo nan etaj pwodiksyon an.

3. Fabrication de composants

Koupe ak soude: plak asye ak travès estriktirèl yo koupe nan dimansyon yo mande yo. Lè sa a, eleman yo soude ansanm ki baze sou plan yo konsepsyon.

Machining: Machin presizyon souvan obligatwa pou pati tankou tanbou an palan, angrenaj, ak arbr asire yo satisfè espesifikasyon egzak.

Tretman Chalè: Gen kèk eleman sibi pwosesis tretman chalè pou amelyore fòs ak rezistans.

4. Asanble pon teknik la

Asanble pon: estrikti pon an, ki kouvri tout zòn teknik la pral opere sou, reyini. Sa a gen ladan soude oswa boulon eleman yo tankou travès fen, travès, ak aparèy òtopedik kwa.

Enstalasyon kamyon fen yo: Kamyon fen yo, ki gen ladan wou yo ak mekanis kondwi, yo tache ak pon an.

Tès: Yo tcheke pon an reyini pou aliyman, estabilite estriktirèl, ak fonksyonalite.

5. Leve ak Trolley Asanble

Fabrikasyon anvwaye: anvwaye a, ki responsab pou leve chay, se fabrike separeman. Sa a gen ladan motè a, tanbou, bwat, ak mekanis anvwaye.

Konstriksyon Trolley: Trolley la, ki deplase anvwaye a sou pon an, reyini ak ekipe ak eleman nesesè tankou wou, BEARINGS, ak sistèm kondwi a.

Motè ak Kontwòl: Motè a ak kontwòl elektrik pou anvwaye a ak Trolley yo enstale, ki gen ladan kondui frekans varyab (VFD) ak switch limit sekirite.

6. Entegrasyon sistèm elektrik ak kontwòl

Fil elektrik: fil elektrik la pou kontwòl motè yo, karakteristik sekirite, ak sistèm oksilyè enstale.

Kontwòl Panel: Yon panèl kontwòl enstale pou kontwole ak opere teknik la. Sa a gen ladan enstalasyon bouton kontwòl, joysticks, ak mekanis pou sispann ijans.

Karakteristik Sekirite: Sistèm sekirite tankou pwoteksyon surcharge, switch limit, ak sistèm arè ijans yo entegre.

7. Tès ak Asirans Kalite

Tès chaj: teknik la sibi tès chaj pou asire ke li ka san danje leve epi deplase chaj espesifye a san echèk.

Tès operasyonèl: Yo teste teknik la pou operasyon lis, ki gen ladan mouvman chariot, anvwaye, ak pon. Li teste tou pou bri, vibrasyon, ak pèfòmans sistèm elektrik.

Enspeksyon: teknik la byen enspekte pou nenpòt domaj oswa pwoblèm nan soude, sistèm elektrik, oswa pati k ap deplase.

8. Final Ajisteman ak Kalibrasyon

Amelyorasyon: Ajisteman yo fè nan mouvman teknik la, vitès, ak sistèm kontwòl asire pèfòmans optimal.

Kalibrasyon: Sistèm kontwòl teknik la kalibre pou asire operasyon egzak.

9. Penti ak Fini

Tretman andigman: se teknik la netwaye epi prepare pou penti. Yo ka itilize tretman sifas tankou sablaj pou retire rouye oswa kontaminan.

Penti: Teknik la pentire ak kouch endistriyèl dirab pou pwoteje li kont korozyon, espesyalman si li pral itilize nan anviwònman difisil tankou anviwònman deyò oswa maritim.

Etikèt ak Mak: Etikèt sekirite, tablo chaj, ak enstriksyon operasyon yo aplike nan teknik la.

10. Livrezon ak Enstalasyon

Demonte pou transpò: teknik la ka pasyèlman demonte pou transpò nan sit kliyan an.

Enstalasyon: Lè yo rive, teknik la reyini sou sit kliyan an, ak dènye chèk ak ajisteman pou asire bon anfòm ak fonksyonalite.

Fòmasyon: Operatè yo resevwa fòmasyon sou fason pou yo itilize teknik la san danje epi avèk efikasite.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak pousantaj rezo ekipman an pral rive nan 95%. 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
