Jwèt Pon teknik ak chariot

Crane Bridge And Trolley se yon ekipman leve komen, lajman ki itilize nan anpil domèn tankou endistri, depo ak konstriksyon. Li gen yon konsepsyon senp, operasyon fasil ak pèfòmans pri segondè.

Prensip la k ap travay nan Crane Bridge ak Trolley se relativman senp: se mekanis nan leve kondwi pa motè a deplase zen an leve, li desann, konsa tankou reyalize leve a ak plasman nan machandiz yo. Trolley la deplase sou gwo bout bwa prensipal la, ak motè a kondwi mekanis nan fonksyone, pou ke teknik la ka deplase nan zòn nan k ap travay reyalize transpò a orizontal nan materyèl.

Pwosesis konsepsyon ak fabrikasyon Crane Bridge ak chariot relativman senp epi fasil pou kenbe. Pri a se ba ak apwopriye pou antrepriz ki gen bidjè limite. Li fasil pou itilize ak apwopriye pou operatè tout nivo. Li apwopriye pou yon varyete de anviwònman endistriyèl e li gen gwo fleksibilite.

Crane Bridge And Trolley ekipe ak yon varyete de aparèy sekirite, tankou switch limit, aparèy pwoteksyon surcharge, son ak sistèm alam limyè, elatriye, asire sekirite pandan operasyon an. An menm tan an, konsepsyon ekipman an swiv estanda sekirite ki enpòtan pou asire fyab nan kondisyon travay wo entansite.

5. Dapre bezwen espesifik kliyan yo, Crane Bridge And Trolley ka Customized, ki gen ladan kapasite leve, span, wotè leve ak metòd kontwòl, elatriye, satisfè bezwen divès kalite itilizatè yo.

Garanti nan eleman debaz: 2 ane

Eleman Nwayo: Bwat, Bwat, Motè

Pwa (KG): 8000 kg

Karakteristik: Bridge Crane

Kondisyon: Nouvo

Max. Leve chaj: 20t

Espansyon:de 3-60m

Enstalasyon lòt bò dlo: Disponib

Metòd kontwòl: Kabin oswa Remote

Travay devwa: A5 ~ A8

Foto & Konpozan

1.Main gwo bout bwa

1) Gwo bout bwa prensipal la anjeneral adopte fòm estriktirèl tankou I-gwo bout bwa, gwo bout bwa bwat oswa H-gwo bout bwa. Gwo bout bwa Box gen bon rezistans koube epi li apwopriye pou trepye gwo-span, pandan y ap I-gwo bout bwa souvan itilize pou ti trepye. Se gwo bout bwa prensipal la jeneralman te fè nan asye wo-fòs asire ase kapasite chaj-pote ak rezistans pandan operasyon an. Materyèl ki souvan itilize yo enkli Q235 ak Q345 asye.

2) Gwo bout bwa prensipal la pote chay lou lè teknik la ap travay, ki gen ladan chay zen an, pwa mekanis leve a, ak chaj ekstèn tankou van. Konsepsyon gwo bout bwa prensipal la bezwen asire ase frigidité pandan operasyon an pou anpeche deformation ak Vibration, epi asire estabilite ak sekirite teknik la. Se gwo bout bwa prensipal la tou itilize sipòte tras la kouri nan Trolley la, mekanis nan leve, ak enstalasyon an nan sistèm elektrik ak kontwòl.

3) Anjeneral, longè gwo bout bwa prensipal la detèmine dapre aplikasyon espesifik ak kondisyon espas travay, ak ranje span komen se 6 mèt a 3 0 mèt. Kapasite chaj-pote gwo bout bwa prensipal la afekte dirèkteman kapasite leve teknik la, epi li anjeneral fèt yo dwe 0.5 tòn a 20 tòn. Wotè ak fòm gwo bout bwa prensipal la pral afekte wotè leve a, epi egzijans aktyèl la nan anviwònman k ap travay la dwe pran an kont pandan konsepsyon an.

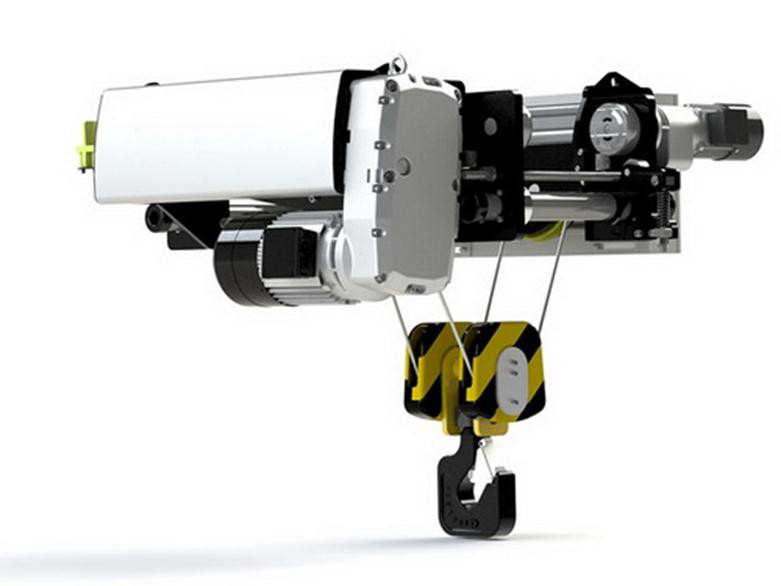

Sistèm leve

1) Prensip k ap travay nan sistèm leve

Motè kòmanse: Operatè a kòmanse motè a atravè sistèm kontwòl la.

Ralentissement: Motè a kondui redukteur a konvèti wotasyon gwo vitès nan wotasyon ki ba vitès ak gwo koupl.

Wotasyon tanbou: redukteur a transmèt pouvwa nan tanbou a, sa ki lakòz tanbou a vire epi kondwi kòd fil oswa chèn nan monte ak tonbe.

Leve zen: Kòm tanbou a wotasyon, zen an leve, li tonbe pou leve oswa mete machandiz yo.

2) Paramèt teknik nan sistèm leve

Wotè leve: Dapre kondisyon konsepsyon teknik la, li anjeneral ant 3 mèt ak 30 mèt.

Kapasite leve: Dapre senaryo aplikasyon diferan, kapasite nan leve rated nan sistèm nan leve se nòmalman ant 0.5 tòn ak 20 tòn.

Pouvwa motè: Chwazi pouvwa motè ki apwopriye a selon kapasite leve a ak wotè leve.



3.Fencha

1) Fonksyon gwo bout bwa a

Fonksyon sipò: gwo bout bwa a konekte ak gwo bout bwa prensipal la pou sipòte estrikti tout teknik la epi asire estabilite ak kapasite pote teknik la.

Fonksyon k ap gide: Se gwo bout bwa nan fen ekipe ak yon ankadreman wou ak wou pou bay konsèy pou mouvman an orizontal nan Trolley la epi asire ke Trolley la kouri fèt san pwoblèm sou gwo bout bwa prensipal la.

Konekte fonksyon: gwo bout bwa a konekte gwo bout bwa prensipal la ak fondasyon sipò (tras) teknik la pou fòme yon estrikti teknik konplè.

2) Paramèt konsepsyon

Longè ak lajè: Yo detèmine longè ak lajè gwo bout bwa a dapre kondisyon konsepsyon ak aplikasyon teknik la, epi yo anjeneral matche ak span nan gwo bout bwa prensipal la.

Kapasite pote: Kapasite pote nan gwo bout bwa a ta dwe matche ak desen an nan gwo bout bwa prensipal la ak Trolley la asire sekirite a ak estabilite nan estrikti an jeneral.



4.Crane vwayaje mekanis

Mekanis kouri teknik nan yon pon teknik ak chariot anjeneral gen ladan eleman prensipal sa yo:

1) Motè: Bay pouvwa pou kondwi mouvman mekanis kouri teknik la. Pouvwa a ak kalite motè a ta dwe chwazi selon chaj la ak kondisyon fonksyònman nan teknik la.

2) redukteur: konvèti wotasyon gwo vitès motè a nan yon pwodiksyon ki ba vitès, gwo koupl apwopriye pou mouvman teknik la. Kalite komen nan redukteur gen ladan redukteur Kovèti pou ak redukteur Kovèti pou vè k'ap manje kadav.

3) Wou: Wou ki monte sou gwo bout bwa a responsab pou woule sou track la. Desen an nan wou a dwe asire kapasite chaj li yo ak rezistans mete.

4) Kouri tras: tren gid la sou ki teknik la deplase, anjeneral ki konpoze de ray asye, asire mouvman an lis nan teknik la.

5) Ankadreman wou: estrikti ki konekte motè a ak wou a, yo itilize pou sipòte ak ranje wou a epi asire estabilite li yo.

5.Trolley vwayaje mekanis

1) Prensip k ap travay nan mekanis kouri Trolley la

Motè kòmanse: Operatè a kòmanse motè a atravè sistèm kontwòl la, epi motè a kòmanse kouri.

Transmisyon rediksyon: Motè a transmèt pouvwa a aks wou nan Trolley la atravè redukteur a, ak redukteur a diminye vitès la ak ogmante koupl pwodiksyon an.

Mouvman Trolley: Wou yo woule sou ray gid gwo bout bwa prensipal la, ak Trolley la deplase longitudinal sou gwo bout bwa prensipal la pou konplete operasyon zen an oswa lòt ekipman.

2) Antretyen ak swen

Enspeksyon regilye: Regilyèman tcheke estati motè a, redukteur, wou ak ankadreman wou pou asire ke tout eleman yo ap travay byen.

Lubrifikasyon ak antretyen: Regilyèman wile redukteur ak wou wou yo pou diminye mete ak pwolonje lavi sèvis.

Netwayaj ak antretyen: Kenbe Trolley la ak mekanis kouri li yo pwòp pou anpeche pousyè ak pousyè tè afekte pati k ap deplase yo.

6.Crane wou

1) Kalite wou yo

Wou solid: anjeneral te fè nan materyèl fò, ak gwo kapasite chaj-pote, apwopriye pou trepye lou, ak bon rezistans mete, apwopriye pou itilize nan divès anviwònman.

Wou kre: relativman limyè, apwopriye pou ti oswa limyè trepye, men ak kapasite relativman ba chaj-pote.

Wou ak materyèl elastik: materyèl kawotchou oswa an poliyiretàn yo ajoute nan kò a wou, ak bon pèfòmans absòpsyon chòk, apwopriye pou anviwònman k ap travay ki mande.

2) Prensip k ap travay nan wou yo

Sipòte chay lou: Wou yo sipòte chay lou charyo a oswa chariot epi transfere pwa a lè w kontakte tras la.

Mouvman gide: Wou yo woule sou track la pou gide mouvman an lis nan Trolley la oswa Trolley pou asire operasyon nòmal teknik la.

Absòbe chòk: Pandan operasyon an nan teknik la ak chanjman nan chaj, wou yo ka absòbe yon pati nan fòs enpak la epi pwoteje lòt estrikti kont domaj.

7.Crane Hook

1) Prensip k ap travay nan zen

Fonksyon chaj-pote: zen an konekte ak kago a atravè yon kòd fil oswa chèn pou pote ak leve objè a.

Wotasyon kapasite: zen an ka vire lib pandan pwosesis la leve pou adapte yo ak bezwen yo nan kago a nan diferan pozisyon ak amelyore fleksibilite travay.

2) paramèt teknik

Kapasite chaj-pote: Kapasite chaj-pote nan zen an anjeneral matche ak chaj la rated nan teknik la, anjeneral, sòti nan kèk santèn kilogram a dè dizèn de tòn.

Materyèl: Anjeneral segondè-fòs alyaj asye oswa fòje asye yo itilize asire ase fòs ak rezistans.

Gwosè: Yo detèmine gwosè ak fòm zen an selon kondisyon espesifik aplikasyon pou asire matche ak objè a ke yo te leve.

Motè

1) Kalite motè

Motè AC: kalite motè ki pi souvan itilize, apwopriye pou pifò aplikasyon pou teknik, ak avantaj tankou estrikti senp ak antretyen fasil.

Motè DC: itilize nan kèk okazyon espesyal, ak bon pèfòmans règleman vitès ak karakteristik kòmanse, men pri antretyen relativman wo.

Motè frekans varyab: vitès motè a kontwole pa varyateur la pou reyalize jesyon enèji efikas ak kontwòl vitès pi presi.

2) Prensip k ap travay nan motè a

Konvèsyon enèji elektrik: motè a mache ak yon ekipman pou pouvwa ak konvèti enèji elektrik nan enèji mekanik.

Kondwi wotasyon: aktyèl la pase nan likidasyon stator la pou jenere yon jaden mayetik, ki aji sou rotor la, sa ki lakòz rotor la vire, kidonk kondwi lòt konpozan tankou redukteur, wou, elatriye pou avanse pou pi.

.

Son ak limyè sistèm alam & limit switch

Sistèm alam son ak limyè

1) Fonksyon

Fonksyon avètisman: Sistèm alam son ak limyè yo itilize pou bay siyal avètisman pandan operasyon teknik la pou raple operatè a ak pèsonèl ki antoure yo pou yo peye atansyon sou sekirite.

Endikasyon estati a: Estati k ap travay nan ekipman an endike pa son ak siyal limyè, tankou kòmansman, sispann, echèk oswa surcharge teknik la.

2) Eleman

Son alam: Anjeneral yon buzzer oswa yon kòn, ki emèt yon alam segondè-desibèl pou raple pèsonèl ki antoure yo pou yo peye atansyon.

Endikatè: dirije oswa anpoul limyè yo itilize pou emèt siyal limyè diferan koulè (tankou wouj, vèt, jòn) pou endike kondisyon travay diferan.

Limit switch

1) Fonksyon

Limit pozisyon: Se switch limit la itilize pou limite ranje mouvman chak mekanis k ap deplase nan teknik la asire ke ekipman an opere nan yon seri san danje.

Fonksyon pwoteksyon: Lè teknik la rive nan pozisyon limit la fikse, switch limit la ap koupe otomatikman ekipman pou pouvwa a.

2) Kalite

Upper limit switch: itilize limite pozisyon ki pi wo a leve nan teknik la pou anpeche zen an oswa chaj depase wotè ki an sekirite.

Lower limit switch: itilize limite pozisyon ki pi ba leve nan teknik la pou anpeche zen an oswa chaj tonbe.

Side limit switch: itilize limite mouvman lateral Trolley la oswa machin sou gwo bout bwa prensipal la pou anpeche kolizyon ekipman.

Aparèy 10.Safety

1) Aparèy pwoteksyon Surcharge

Fonksyon: Se aparèy pwoteksyon surcharge itilize pou kontwole chay la sou zen an. Lè chaj la depase valè a mete, sistèm lan pral otomatikman sonnen yon alam epi koupe ekipman pou pouvwa a pou anpeche teknik la fonksyone byen oswa lakòz yon aksidan akòz surcharge.

2) Limit switch

Fonksyon: Se switch limit la itilize limite ranje mouvman teknik la, anpeche zen an depase wotè ki an sekirite oswa pozisyon ki pi ba a, epi asire estabilite ak sekirite teknik la.

3) Aparèy pou sispann ijans

Fonksyon: Se aparèy la sispann ijans yo itilize byen vit koupe ekipman pou pouvwa teknik la nan yon ijans, imedyatman sispann tout mouvman, epi anpeche aksidan.

4) Sekirite fèmen

Fonksyon: Yo itilize fèmen sekirite a pou anpeche chay la tonbe aksidantèlman pandan transpò lè zen an konekte ak chay la.

5) Aparèy anti-kolizyon

Fonksyon: Se aparèy anti-kolizyon yo itilize pou detekte distans ki genyen ant teknik la ak lòt ekipman oswa obstak pandan operasyon an pou anpeche kolizyon.

Konpozisyon: Li anjeneral gen ladan detèktè ultrasons oswa detèktè enfrawouj, ki ka sonnen yon alam oswa otomatikman sispann pa kontwole distans la an tan reyèl.

6) aparèy pwoteksyon elektrik

Fonksyon: Se aparèy pwoteksyon elektrik la itilize pou anpeche surcharge motè, sikwi kout oswa lòt echèk elektrik pou asire sekirite sistèm elektrik la.

7) Sèvis fren aparèy

Fonksyon: Se aparèy fren sèvis la itilize pou kontwole vitès k ap deplase kamyon an ak chariot la pou asire ke yo ka sispann byen vit lè sa nesesè.

11.Control Mode

1. Manyèl kontwòl

Fonksyon: Operatè a dirèkteman kontwole mouvman teknik la, tankou leve, bese ak deplase, atravè yon kontwolè manyèl.

Ekipman: Anjeneral ekipe ak roker manyèl, bouton oswa switch.

Avantaj: Senp operasyon, apwopriye pou ti operasyon ak okazyon ak kondisyon fleksibilite segondè.

2. Elektrik kontwòl

Fonksyon: Mekanis mouvman divès kalite teknik la kondwi pa motè elektrik, ak operatè a sèvi ak yon panèl kontwòl elektrik oswa kontwòl remote pou kontwòl.

Ekipman: Anjeneral ekipe ak yon bwat kontwòl elektrik, yon panèl bouton ak yon kontwòl remote.

Avantaj: operasyon pratik, redwi entansite travay operatè yo, apwopriye pou operasyon alontèm.

3. Remote kontwòl

Fonksyon: Operatè a san fil kontwole mouvman teknik la atravè yon kontwòl remote, bay pi gwo fleksibilite operasyonèl ak sekirite.

Ekipman: Ekipe ak yon kontwòl remote san fil ak reseptè.

Avantaj: Operatè a ka kontwole teknik la nan yon distans ki an sekirite, diminye danje a nan travay.

4. Otomatik kontwòl

Fonksyon: teknik la ka konplètman otomatikman oswa semi-otomatikman opere atravè yon sistèm kontwòl otomatik, epi yo ka opere dapre yon pwogram prereglaj.

Ekipman: Ekipe ak PLC (Programmable Logic Controller), detèktè ak actuators.

Avantaj: Amelyore presizyon ak efikasite nan operasyon yo, apwopriye pou operasyon gwo echèl ak trè repetitif.

5. Santralize kontwòl

Fonksyon: Plizyè trepye yo jere santralman nan yon sèl sant kontwòl pou reyalize operasyon kowòdone.

Ekipman: Ekipe ak sistèm kontwòl santralize, ekipman siveyans ak sistèm kontwòl òdinatè.

Avantaj: Amelyore efikasite k ap travay nan plizyè trepye ak fasilite jesyon ak orè.

Trase

Prensipal teknik





1. Senp estrikti

Konsepsyon kontra enfòmèl ant: Crane Bridge And Trolley konpoze de yon gwo bout bwa, travès fen ak mekanis opere, ak yon estrikti senp, fasil pou fabrike ak kenbe.

Enstalasyon fasil: Konpare ak trepye doub gwo bout bwa, pwosesis enstalasyon Crane Bridge And Trolley se pi senp, diminye depans enstalasyon ak tan.

2. Pri ki ba

Pri fabrikasyon ki ba: Akòz estrikti senp li yo ak mwens itilizasyon materyèl, pri fabrikasyon Crane Bridge And Trolley pi ba pase trepye doub gwo bout bwa.

Pri antretyen ki ba: mwens pati ak konsepsyon senplifye fè pri antretyen chak jou li yo pi ba.

3. Bonjan adaptabilite

Aplikab nan divès sit: Crane Bridge ak Trolley yo apwopriye pou anpil diferan kalite faktori, ki gen ladan faktori, depo, waf, elatriye ak espas limite.

Anviwònman opere miltip: Li ka opere nòmalman nan diferan anviwònman tankou tanperati ki wo, imidite, pousyè, elatriye, epi li apwopriye pou divès kalite kondisyon travay andedan kay la ak deyò.

4. operasyon fleksib

Metòd kontwòl miltip: Crane Bridge ak chariot ka adopte metòd kontwòl miltip tankou manyèl, elektrik, kontwòl remote, elatriye pou adapte yo ak bezwen opere diferan.

Pozisyon egzak: Akòz estrikti limyè li yo ak repons sansib, Crane Bridge ak Trolley ka reyalize egzak leve machandiz ak operasyon pi fleksib.

5. Segondè itilizasyon espas

Ti espas okipasyon: Gwo bout bwa prensipal la nan yon pon teknik ak chariot anjeneral bati sou mi yo oswa parantèz sou tou de bò nan bilding faktori a, ki okipe mwens espas epi yo pa anpeche operasyon tè.

Wotè leve segondè: Mekanis leve a anjeneral sitiye anba gwo bout bwa prensipal la, sa ki ka bay yon pi gwo wotè leve efikas ak amelyore itilizasyon espas.





1. Faktori

Atelye pwosesis: Crane Bridge ak Trolley yo souvan itilize nan atelye pwosesis mekanik pou transpòte pyès, ekipman ak materyèl, fasilite pwosesis, asanble ak transpò pati yo.

Liy asanble: Nan liy asanble a, yo itilize Crane Bridge ak chariot pou byen leve ak pozisyon eleman pou asire kontinwite ak efikasite pwosesis pwodiksyon an.

2. Depo ak lojistik

Depo: Crane Bridge ak Trolley yo souvan itilize nan endistri depo ak lojistik pou ede transpòte machandiz ak materyèl, espesyalman apwopriye pou transpòte machandiz ankonbran, amelyore itilizasyon espas ak efikasite opere nan depo.

Tèminal machandiz: Nan sant lojistik ak tèminal, Crane Bridge And Trolley ka byen vit chaje ak dechaje machandiz, amelyore efikasite chajman ak dechaje kago, epi redwi entansite travay manyèl.

3. Jeni konstriksyon

Manyen eleman prefabrike: Nan jaden an nan jeni konstriksyon, yo ka itilize Crane Bridge ak chariot pou transpòte konpozan konkrè prefabrike, ba asye ak lòt objè lou, epi yo apwopriye pou manyen materyèl ak enstalasyon sou sit konstriksyon.

Enstalasyon ekipman: Itilize pou enstalasyon gwo ekipman sou sit konstriksyon, tankou sistèm èkondisyone, tiyo, elatriye, fleksibilite Crane Bridge ak Trolley ka ede opere nan espas limite.

4. Faktori otomobil

Manyen Pati: Trepye pon yon sèl-grider yo lajman ki itilize nan plant fabrikasyon otomobil pou okipe ak pozisyon objè lou tankou motè ak pati kò, ede pwosesis asanble a pi efikas ak egzak.

Manyen materyèl nan atelye: Nan atelye fabrikasyon otomobil, trepye ka ede deplase pati gwo oswa ankonbran, diminye fado operasyon manyèl sou liy pwodiksyon an.

5. endistri métallurgique

Manyen asye: Nan plant métallurgique, yo itilize trepye pon yon sèl-grider pou okipe materyèl tankou plak asye ak bobin asye pou depo ak plis pwosesis.

Anviwònman Tanperati segondè: Gen kèk trepye pon yon sèl-grider ki fèt espesyalman ka travay nan anviwònman tanperati ki wo, ki apwopriye pou bezwen pwodiksyon endistri métallurgique.





1. Analiz demann ak konsepsyon

Detèminasyon demann kliyan an: analiz demann yo fèt baze sou bezwen espesifik kliyan an (tankou kapasite leve, span, wotè leve, sit itilizasyon, elatriye).

Jeni Design: Konsèpteur teknik konsepsyon gwo bout bwa prensipal la, gwo bout bwa, Trolley ak lòt konpozan kle selon bezwen yo, ki gen ladan konsepsyon estriktirèl, kalkil chaj, elatriye Sèvi ak lojisyèl CAD pou trase desen konsepsyon detaye.

Konfimasyon paramèt: Paramèt konsepsyon yo enkli kapasite chaj, span, wotè leve, vitès opere, elatriye nan teknik la asire ke yo satisfè kondisyon kliyan an ak estanda endistri ki enpòtan.

2. Akizisyon materyèl

Seleksyon materyèl: Chwazi materyèl apwopriye dapre plan konsepsyon an. Anjeneral, gwo bout bwa prensipal la ak gwo bout bwa fen teknik la sèvi ak bon jan kalite asye estriktirèl ba-alyaj, ak lòt pati yo ka itilize diferan metal oswa alyaj.

Akizisyon ak Enspeksyon: Achte matyè premyè ki nesesè yo tankou asye, motè, angrenaj, BEARINGS, kòd fil, elatriye, epi fè enspeksyon kalite pou asire ke tout materyèl satisfè kondisyon yo.

3. Main Beam ak End Beam Faktori

Koupe Steel: Koupe asye achte a nan gwosè ak fòm ki nesesè yo dapre desen yo konsepsyon.

Soudi ak asanble: gwo bout bwa prensipal la ak gwo bout bwa yo soude pa ekipman soude otomatik pou asire bon jan kalite soude. Gwo bout bwa prensipal la anjeneral adopte yon estrikti bwat oswa yon estrikti I-gwo bout bwa, ak fòs la ak frigidité yo asire pa soude.

Soulajman estrès: Travès prensipal la soude ak gwo bout bwa final yo soulaje estrès pa tretman chalè oswa pwosesis mekanik pou anpeche deformation pandan itilizasyon alontèm.

Tretman andigman: gwo bout bwa prensipal la ak gwo bout bwa sable pou retire rouye, epi yo aplike penti anti-rouye oswa lòt kouch sifas yo pou anpeche korozyon ak amelyore kalite aparans la.

4. Faktori mekanis leve

Asanble elektrik anvwaye: sistèm leve Crane Bridge ak chariot anjeneral itilize yon anvwaye elektrik. Asanble anvwaye a gen ladan enstalasyon ak komisyonin motè a, redukteur, kòd fil, zen, elatriye.

Fil kòd ak enstalasyon zen: Chwazi spesifikasyon ki apwopriye a nan kòd fil selon kondisyon ki nan kapasite leve. Kwòk la ak kòd fil konekte pa yon sistèm pouli asire estabilite ak sekirite nan leve.

5. Faktori Trolley ak machin kouri mekanis

Pwosesis wou: Wou yo nan Trolley la ak machin yo trete pa gwo presizyon ekipman mekanik asire presizyon dimansyon yo.

Kondwi sistèm asanble: Enstale motè a, redukteur ak wou kondwi pou asire ke Trolley la ak machin ka deplase san pwoblèm. Sistèm kondwi Trolley la ak machin nan mache ak yon motè elektrik, ak redukteur vitès la ajiste vitès la pou asire operasyon lis.

Tès ak debogaj: Fè tès preliminè sou wou yo ak sistèm kondwi pou asire ke yo opere nòmalman epi ke angrenaj yo ak BEARINGS yo opere san pwoblèm epi san bri.

6. Enstalasyon sistèm elektrik

Enstalasyon eleman elektrik: Enstale panno kontwòl, switch, rle, varyateur, switch limit ak lòt konpozan elektrik asire operasyon ki estab nan sistèm kontwòl elektrik la.

Fil elektrik: Dapre desen yo konsepsyon elektrik, tout teknik la se branche, ki gen ladan kab pouvwa, kab kontwòl ak kab siyal. Asire w ke fil elektrik la pwòp epi san danje.

Konfigirasyon sistèm sekirite: Enstale aparèy pwoteksyon surcharge, switch limit, switch kanpe ijans ak son ak sistèm alam limyè asire operasyon an sekirite nan ekipman an.

7. Asanble tout machin lan

Asanble eleman: Rasanble gwo bout bwa prensipal la, gwo bout bwa fen, Trolley ak anvwaye elektrik kòm yon antye selon kondisyon konsepsyon yo pou asire koneksyon sere ak operasyon kowòdone ant eleman yo.

Tès koneksyon: Tcheke sere chak pwen koneksyon pou asire ke tout boulon ak pati soude satisfè nòm yo pou anpeche detachman oswa deformation.

8. Debogaj ak tès

Tès san chaj: Premyèman, fè yon tès operasyon san chaj pou tcheke estati mouvman chak mekanis teknik la pou asire operasyon nòmal sistèm elektrik la ak konpozan mekanik.

Tès chaj: Fè yon tès chaj pou teste pèfòmans leve ak deplase teknik la anba chaj espesifye pou tcheke estabilite ak sekirite li.

Tès Surcharge: Fè yon tès surcharge jan sa nesesè pou tcheke si teknik la ka aktive sistèm pwoteksyon sekirite a nan kondisyon surcharge, tankou alam surcharge oswa koupe otomatik.
