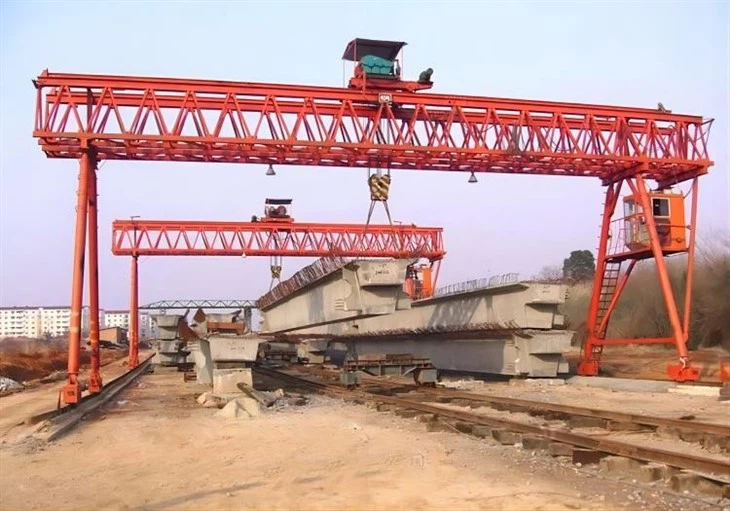

Prefabrike Konkrè Plant Gantry Crane

Yon teknik prefabrike plant beton gantry se yon ekipman leve endistriyèl ki fèt espesyalman pou itilize nan enstalasyon fabrikasyon konkrè prefabrike. Plant konkrè prefabrike pwodui yon pakèt pwodwi konkrè, tankou travès, kolòn, mi, dal, ak plis ankò, nan yon anviwònman kontwole anvan yo transpòte yo nan sit konstriksyon pou asanble. Teknik portique a jwe yon wòl enpòtan nan jere ak deplase avèk efikasite konpozan konkrè ki lou e souvan gwo prefabrike nan plant la.







Karakteristik kle:



1) Kapasite pou leve lou:Trepye portique prefabrike yo fèt pou leve epi deplase eleman konkrè prefabrike ki trè lou. Yo vini nan plizyè kapasite leve pou akomode diferan gwosè ak pwa nan konpozan konkrè.



2) span ak wotè:Lajè span teknik la ak wotè reglabl asire ke li ka kouvri yon gwo zòn nan plant la prefabrike, sa ki pèmèt pou fasil manevwe nan eleman konkrè pandan plizyè etap nan pwodiksyon an.



3) Estabilite:Trepye Gantry yo bati yo dwe ki estab ak serye. Anjeneral yo ekipe ak karakteristik avanse tankou teknoloji anti-sway pou anpeche chay la balanse pandan leve ak mouvman.



4) Kontwòl presizyon:Trepye sa yo opere lè l sèvi avèk kontwòl presizyon ki pèmèt operatè yo pozisyon eleman konkrè lou ak presizyon ak kontwòl. Sa enpòtan anpil pou kenbe bon jan kalite pwodwi ak anpeche domaj nan eleman yo.



5) Karakteristik sekirite:Sekirite se yon pi gwo priyorite nan nenpòt anviwònman endistriyèl. Trepye portik pou plant konkrè prefabrike souvan vini ak karakteristik sekirite tankou pwoteksyon surcharge, bouton pou sispann ijans, ak sistèm pou evite kolizyon asire byennèt travayè yo ak pwoteksyon ekipman ki gen anpil valè.



6) Durabilité:Etandone nati egzijan nan pwodiksyon prefabrike konkrè, trepye sa yo bati pou kenbe tèt ak anviwònman an piman bouk nan yon etablisman fabrikasyon. Yo konstwi lè l sèvi avèk materyèl solid ki ka andire gwo itilizasyon ak ekspoze a pousyè, imidite, ak pwodwi chimik yo.



7) Pèsonalizasyon:Chak plant konkrè prefabrike ka gen kondisyon inik ki baze sou kalite pwodwi yo fabrike ak layout enstalasyon yo. Souvan trepye portique kapab personnalisé pou s' bezwen espesifik sa yo.



8) Fasilite pou antretyen:Antretyen regilye esansyèl pou asire lonjevite teknik la ak operasyon an sekirite. Anpil teknik portique modèn yo fèt ak aksè fasil nan eleman kritik, senplifye travay antretyen.



9) Paramèt teknik

Kapasite: 5-1200tòn

Longè span: 4-40m

Wotè leve: 3-50m

Travay devwa: A4, A5, A6, A7

Voltaj anraje: 220V ~ 690V, 50-60Hz, 3ph AC

Tanperati anviwònman travay: -25 degre - plis 50 degre, imidite relatif Mwens pase oswa egal a 85 pousan

Mòd kontwòl teknik: Kontwòl etaj / Remote kontwòl / chanm kabin





Tout seri yon teknik portique plant beton prefabrike fèt pou travay ansanm san pwoblèm pou jere leve ak mouvman eleman lou konkrè prefabrike nan etablisman fabrikasyon an avèk efikasite ak san danje, ki gen ladan ankadreman prensipal estriktirèl, travès prensipal, sistèm leve, cha tè, teknik. Vwayaje Mekanis, Trolley Traversing Mekanis, wou teknik, zen teknik, motè, mòd kontwòl, elatriye.



1.Main estriktirèl ankadreman

Pwensipal branka pou pote estriktirèl yon teknik préfabriqué beton portique se fondasyon fondasyon ki sipòte tout operasyon teknik la. Li bay estabilite, fòs, ak estrikti ki nesesè pou pèmèt teknik la leve, deplase, ak pozisyon eleman lou konkrè prefabrike.



⑴ Pye vètikal: Pye vètikal yo se eleman vètikal nan ankadreman prensipal la estriktirèl ki sipòte pwa teknik la ak chay li pote. Janm sa yo byen ancrage nan tè a oswa yon fondasyon ki estab pou asire estabilite pandan operasyon leve.

⑵ Travès orizontal: Travès orizontal konekte pye vètikal yo nan tèt la, fòme pati siperyè ankadreman prensipal la estriktirèl. Travès sa yo bay estrikti anlè sou kote ray yo ak lòt konpozan teknik yo monte.

⑶ Cross Bracing: Cross Bracing konsiste de travès dyagonal oswa manm ki konekte janm vètikal yo ak travès orizontal. Bracing amelyore entegrite estriktirèl ankadreman prensipal la pa anpeche balanse epi bay estabilite adisyonèl kont fòs lateral yo.

⑷ Ankadreman Baz: Ankadreman debaz la se pati ki pi ba nan ankadreman prensipal la estriktirèl ki repoze sou tè a oswa fondasyon. Li gaye chaj teknik la sou yon zòn ki pi gwo epi li bay estabilite. Ankadreman baz la anjeneral ekipe ak mekanis estabilize pou asire menm distribisyon pwa.

⑸ Gantry Rail Mounting: Pòsyon anwo nan ankadreman prensipal la estriktirèl sèvi kòm pwen aliye pou ray yo gantry. Rail sa yo gide mouvman Trolley la ak mekanis leve sou longè teknik la.

⑹ Karakteristik Sekirite: Konsiderasyon sekirite yo esansyèl nan konsepsyon ankadreman prensipal la estriktirèl. Ankadreman an ka gen ladan karakteristik tankou pwen jete lank pou ekipay sekirite, bouton pou kanpe ijans, ak teknoloji anti-balanse pou anpeche aksidan epi asire sekirite travayè yo.





2.Main Girder

Travès prensipal la se yon eleman fondamantal ki detèmine fòs ak estabilite jeneral teknik portik la. Konsepsyon atansyon li yo, chwa materyèl yo, ak bon jan kalite fabrikasyon kontribye nan kapasite teknik la san danje leve, deplase, ak pozisyon eleman lou konkrè prefabrike pandan tout pwosesis fabrikasyon an.



⑴ Estrikti ak konsepsyon: girder prensipal la se tipikman yon gwo, orizontal gwo bout bwa ki kouvri lajè teknik la portique. Li fèt pou okipe kapasite chaj ki nesesè nan espesifikasyon teknik la. Konsepsyon estriktirèl la pran an kont faktè tankou pwa chaj la, span teknik la, ak kondisyon travay teknik la pou asire ke li ka san danje pote soti nan operasyon leve.

⑵ Materyèl: Se travès prensipal la konstwi soti nan materyèl ki gen gwo fòs pou kenbe tèt ak chay lou yo ak fòs dinamik rankontre pandan operasyon leve. Materyèl komen yo itilize pou konstriksyon travès prensipal la gen ladan asye estriktirèl, asye ranfòse, oswa lòt alyaj wo-fòs.

⑶ Fòm kwa-seksyonèl: Fòm kwa-seksyonèl travès prensipal la kontribye nan kapasite chaj-pote li yo ak entegrite estriktirèl. Li ta ka gen yon fòm "I"-gwo bout bwa, yon fòm travès bwat, oswa lòt pwofil ki fèt pou distribye chay efektivman epi reziste fòs koube ak torsional.

⑷ Gantry Rail Mounting: girder prensipal la souvan gen ladan dispozisyon pou monte ray yo, ki gide mouvman chariot la sou longè teknik la. Rail yo portik yo anjeneral sekirize nan tèt la nan travès prensipal la.

⑸ Lòt Karakteristik: Tou depan de kondisyon espesifik nan plant prefabrike konkrè a ak konsepsyon teknik portik la, travès prensipal la ka gen ladan karakteristik adisyonèl tankou pwen aksè, pasaj enspeksyon, ak pwen atachman pou Pwodwi pou Telefòn tankou limyè, detèktè, oswa kamera.







3.Lifting Sistèm

Sistèm leve yon teknik prefabrike plant beton gantry se yon eleman enpòtan ki responsab pou ogmante, bese, ak pwezante konpozan konkrè lou prefabrike. Li fèt pou asire operasyon leve san danje epi egzak nan plant la.



⑴ Leve oswa mekanis winch:

• Mekanis anvwaye oswa wench se eleman debaz sistèm leve a. Li konsiste de yon motè elektrik, bwat, tanbou, ak kòd fil.
• Motè a bay pouvwa ki nesesè pou leve ak bese chay.
• Bwat la bay rediksyon ki nesesè nan vitès ak ogmante koupl pou leve chay lou.
• Tanbou a van oswa dewoule kòd fil elektrik la, sa ki pèmèt zen an anvwaye oswa atachman leve pou avanse pou pi monte oswa desann.

⑵ Fil kòd:

• Yo itilize yon kòd fil ki gen gwo fòs pou konekte zen an anvwaye oswa atachman leve nan tanbou a sou mekanis anvwaye a.
• Dyamèt, kalite, ak konstriksyon kòd fil yo chwazi ki baze sou kapasite chaj teknik la ak kondisyon operasyonèl.

⑶Kwòk oswa atachman pou leve:

• Zen an oswa atachman leve se pwen kote eleman nan konkrè prefabrike konekte pou leve.
• Gen kèk kwòk ki ekipe ak seri sekirite pou anpeche dezagreman aksidan chaj la.

⑷ Sistèm kontwòl:

• Sistèm kontwòl la pèmèt operatè teknik la kontwole operasyon an leve.
• Operatè a ka monte, bese, epi sispann chaj la nan nenpòt wotè vle lè l sèvi avèk kontwòl tankou bouton, joysticks, oswa kontwòl pendant.

⑸ Limit switch:

• Limit switch yo se aparèy sekirite ki anpeche zen an depase limit ki an sekirite.

⑹ Fren sekirite:

• Yon fren sekirite enkòpore nan sistèm leve a pou sispann mekanis anvwaye nan ka ta gen yon echèk kouran oswa lòt ijans. Li anpeche chaj la tonbe san atann.

⑺ Arè Ijans:

• Yo bay yon bouton pou sispann ijans imedyatman sispann operasyon an leve nan sitiyasyon kritik.







4.Ground cha

Nan yon sistèm prefabrike plant beton portique, cha tè, ke yo rele tou kamyon fen oswa bogie, jwe yon wòl enpòtan anpil nan sipòte ak gide teknik la sou pist li yo oswa tren yo. Konpozan sa yo pozisyone nan pwent travès teknik la oswa pon epi yo ekipe ak wou oswa woulèt ki deplase sou ray yo.



⑴ Fonksyon: Cha atè yo responsab pou sipòte pwa estrikti teknik la epi distribye li respire sou ray yo. Yo menm tou yo bay estabilite ak konsèy pou mouvman teknik la sou ray yo.

⑵ Aranjman wou: cha atè yo ekipe ak seri wou oswa woulèt ki kouri sou ray yo. Wou sa yo asire mouvman lis ak kontwole nan teknik la. Wou yo tache ak aks, ak aks yo sipòte pa bi. BEARINGS yo pèmèt wou yo vire lib, diminye friksyon ak fasilite mouvman.

⑶ Mekanis kondwi: Nan kèk sistèm teknik portique, youn nan cha tè yo ka ekipe ak yon mekanis kondwi, tankou yon motè elektrik. Mekanis kondwi sa a pouvwa mouvman an nan tout teknik la sou ray yo.

⑷ Sistèm kontwòl: Sistèm kontwòl pou mekanis kondwi a pèmèt operatè teknik la kòmanse, sispann, akselere, ak ralanti mouvman teknik la sou ray yo.

⑸ Aliyman ak Suivi: Bon aliyman cha tè yo ak tren yo enpòtan anpil pou anpeche mete inegal epi asire mouvman lis. Move aliyman ka mennen nan ogmante friksyon, mete, ak pwoblèm potansyèl ak estabilite teknik.





⑹ Karakteristik Sekirite: Cha atè yo ka ekipe ak karakteristik sekirite tankou switch limit ki anpeche teknik la deplase pi lwen pase limit ki an sekirite oswa fè kolizyon ak obstak.

⑺ Distribisyon chaj: Chaj tè distribye chay teknik la respire sou ray yo. Sa a menm distribisyon ede kenbe estabilite ak anpeche twòp estrès sou estrikti teknik la.



5.Crane Vwayaje Mekanis

Mekanis vwayaje nan yon teknik prefabrike plant beton gantry refere a sistèm ki responsab pou deplase teknik la sou pist li yo oswa tren yo. Mekanis sa a pèmèt teknik la travèse orizontal, pozisyone tèt li sou zòn ki vle a pou leve, deplase, oswa mete konpozan konkrè prefabrike lou.



⑴ Pis aterisaj oswa tren: teknik portik la anjeneral enstale sou yon pist oswa yon seri tren. Pil sa yo bay yon chemen gide pou teknik la deplase ale ak tounen sou yon wout predetèmine nan plant beton prefabrike a.

⑵ Sistèm kondwi: Sistèm kondwi a bay pouvwa ki nesesè pou deplase teknik la sou ray yo. Sistèm sa a ka elektrik, idwolik, oswa menm manyèl, tou depann de konsepsyon teknik la ak kondisyon plant la.

⑶ Motè: Trepye portique elektrik yo souvan ekipe ak motè ki kondwi wou yo. Motè sa yo ka opere lè l sèvi avèk metòd kontwòl divès kalite, ki gen ladan panno pouse-bouton, kontwòl remote, oswa kontwòl kabin pou operatè teknik la.

⑷ Sistèm kontwòl: Sistèm kontwòl la pèmèt operatè a kòmanse, sispann, akselere, ralanti, ak ranvèse mouvman teknik la. Li ede tou asire pwezante egzak nan teknik la sou zòn travay yo deziyen.

⑸ Sistèm frenaj: Yon sistèm frenaj esansyèl pou sispann mouvman teknik la byen vit ak san danje. Sistèm sa a anpeche teknik la kontinye deplase apre yo fin lage kontwòl yo.

⑹ Limit switch: Limit switch yo itilize pou defini limit vwayaj teknik la. Bouton sa yo ka pozisyone nan pwent tren yo pou anpeche teknik la deplase pi lwen pase limit ki an sekirite.



6.Trolley Traverseing Mekanis

Mekanis travèse Trolley la responsab pou deplase Trolley la (ke yo rele tou chariot anvwaye) sou longè pon oswa travès teknik portique a. Mekanis sa a pèmèt teknik la pozisyone tèt li jisteman sou zòn nan vle ranmase oswa mete eleman lou konkrè prefabrike. Men ki jan mekanis travèse chariot la anjeneral travay:



⑴ Trolley Asanble: Asanble Trolley la kenbe mekanis leve a, ki anjeneral gen ladan yon anvwaye oswa treuil. Leve sa a itilize pou leve ak bese chay lou yo.

⑵ Rail oswa tren: Pon oswa travès teknik portik la anjeneral ekipe ak ray oswa tren sou ki chariot la deplase. Rail sa yo bay yon chemen gide pou chariot la travèse sou longè teknik la.

⑶Mekanis travèse: Mekanis travèse a konsiste de divès eleman ki pèmèt mouvman lateral Trolley la. Li souvan gen ladan eleman sa yo:

① Sistèm kondwi: Sistèm kondwi a bay pouvwa ki nesesè pou deplase Trolley la sou ray yo. Sa a ta ka reyalize lè l sèvi avèk motè elektrik, sistèm idwolik, oswa lòt fòm transmisyon pouvwa.

② Wou oswa woulèt: Trolley la ekipe ak wou oswa woulèt ki fè kontak ak ray yo. Wou sa yo pèmèt mouvman lis sou ray yo.

③ Sistèm Gid: Pou asire bon aliyman ak estabilite, ta ka gen yon sistèm gid an plas. Sistèm sa a anpeche Trolley la devye nan chemen entansyon li a pandan travèse.

④ Sistèm kontwòl: Yon sistèm kontwòl, souvan opere pa yon operatè teknik, pèmèt mouvman egzak nan Trolley la. Li ka gen ladan joysticks, bouton, oswa menm kontwòl remote, tou depann de nivo nan automatisation ak bagay konplike.



7.Crane wou

Nan yon sistèm teknik prefabrike konkrè plant, wou teknik yo se yon eleman esansyèl nan mekanis travèse chariot teknik gantry la. Wou sa yo fèt pou fasilite mouvman teknik gantry la sou ray oswa tren yo, sa ki pèmèt teknik la transpòte konpozan konkrè lou prefabrike nan etablisman an.



⑴ Fonksyon: Wou teknik yo responsab pou sipòte pwa teknik gantry la ak chaj li pandan y ap asire mouvman lis ak kontwole sou ray yo. Wou sa yo distribye chay la sou yon pi gwo sifas, diminye estrès sou tou de wou yo tèt yo ak ray yo kouri sou yo.

⑵ Konsepsyon: Wou teknik yo anjeneral fèt ak materyèl dirab ki ka kenbe tèt ak chay lou, mete, ak mouvman repetitif. Yo souvan konstwi soti nan asye fòje oswa fè jete, materyèl li te ye pou fòs yo ak rezistans.

⑶ Antretyen: Bon antretyen nan wou teknik yo esansyèl pou asire lonjevite yo ak operasyon an sekirite. Enspeksyon regilye yo nesesè pou idantifye nenpòt siy mete, domaj oswa move aliyman. Antretyen ta ka gen ladan lubrification, pi sere nan Fastener, epi, si sa nesesè, ranplasman wou chire oswa domaje.

⑷ Kapasite chaj: Kapasite chaj wou teknik yo se yon konsiderasyon enpòtan. Li ta dwe matche ak pwa maksimòm ke teknik la portique yo pral oblije leve ak deplase nan plant la konkrè prefabrike.

⑸ Aliyman: Bon aliyman wou enpòtan anpil pou anpeche twòp mete ak chire sou tou de wou yo ak ray yo. Wou ki pa aliye yo ka lakòz teknik la deplase inegalman epi yo ka mennen nan echèk twò bonè.







8.Crane zen

Nan yon sistèm prefabrike plant beton portique teknik, zen teknik la se yon eleman kritik ki tache ak mekanis leve teknik la, tankou anvwaye oswa wench. Kwòk la fèt pou konekte byen ak leve konpozan konkrè prefabrike lou, tankou panno konkrè, travès, oswa lòt estrikti, epi answit deplase yo nan kote ou vle nan plant la.



⑴ Fonksyon: Fonksyon prensipal zen teknik la se bay yon pwen atachman an sekirite pou leve ak deplase chay lou. Li fèt pou kenbe tèt ak pwa chaj la, osi byen ke nenpòt fòs dinamik ki ka rive pandan leve, mouvman, ak pwezante.

⑵ Konsepsyon: Kwòk teknik yo anjeneral fòje soti nan asye wo-fòs asire durability ak kapasite pou pote chaj. Yo souvan fèt ak yon seri sekirite oswa mekanis pou anpeche detachman envolontè chaj la. Fòm ak gwosè zen an depann sou kalite chaj li pral leve ak kapasite leve teknik la.

⑶ Sekirite Latch: Latch sekirite a se yon karakteristik sekirite esansyèl sou zen teknik la. Li anpeche chaj la aksidantèlman glise nan zen an pandan leve ak mouvman. Latch la ka manyèlman opere pou louvri epi fèmen, sa ki pèmèt pou kontwole atachman ak detachman nan chaj.

⑷ Kapasite chaj: Kapasite chaj zen teknik la ta dwe matche ak pwa maksimòm teknik portique a fèt pou leve. Depase kapasite zen an ka mennen nan echèk estriktirèl ak danje sekirite.

⑸ Lifting Pwodwi pou Telefòn: Anplis zen nan tèt li, divès kalite akseswa leve tankou fistibal, chenn, ak chenn yo souvan itilize konekte zen an teknik ak chaj la. Pwodwi pou Telefòn sa yo ta dwe chwazi tou ki baze sou kapasite chaj yo ak konpatibilite ak zen an.



9.Motè

Nan yon sistèm prefabrike plant beton portique teknik, motè yo se eleman esansyèl ki bay pouvwa ki nesesè pou kondwi divès mekanis teknik la, tankou Trolley la, wou vwayaje, ak mekanis leve. Motè sa yo responsab pou konvèti enèji elektrik nan mouvman mekanik, sa ki pèmèt teknik la fè travay leve, travèse, ak pwezante.



⑴ Motè Trolley: Motè Trolley la responsab pou alimante mekanis travèse Trolley la. Li deplase Trolley la sou longè pon teknik la oswa travès, sa ki pèmèt teknik la pozisyone tèt li sou zòn nan vle pou leve ak deplase chaj.

⑵ Motè vwayaje: Pou trepye portique ki gen yon mekanis vwayaje pwòp tèt ou, yo itilize yon motè vwayaje pou kondwi wou yo oswa woulèt sou cha tè yo. Motè sa a pouse teknik la sou pis aterisaj la oswa tren yo, sa ki pèmèt li deplase orizontal nan plant la.

⑶ Motè anvwaye: Se motè a anvwaye itilize pou pouvwa mekanis leve a, ki gen ladan anvwaye a oswa wench. Motè sa a ogmante ak bese zen teknik la oswa atachman leve, sa ki pèmèt teknik la leve epi mete eleman lou konkrè prefabrike.

⑷ Sistèm kondwi: Motè yo anjeneral fè pati yon sistèm kondwi pi gwo ki gen ladann divès konpozan tankou angrenaj, kouple, ak fren. Sistèm sa a asire mouvman kontwole ak egzak nan mekanis diferan teknik la.

⑸ Sistèm kontwòl: Sistèm kontwòl pou teknik la gen ladan kontwòl motè yo, ki pèmèt operatè a kòmanse, sispann, akselere, ak ranvèse mouvman teknik la. Sistèm kontwòl la asire operasyon an kowòdone nan divès fonksyon teknik la.

⑹ Vitès Varyab: Gen kèk sistèm teknik gantry ki gen motè ak kontwòl vitès varyab. Karakteristik sa a pèmèt operatè yo ajiste vitès mouvman teknik la ki baze sou travay espesifik ak kondisyon chaj yo.



.



10.Son ak limyè sistèm alam & limit switch & pati sekirite



⑴Sistèm alam son ak limyè: Sistèm alam son ak limyè yo fèt pou bay avètisman vizyèl ak oditif operatè teknik, pèsonèl tè, ak lòt travayè ki nan vwazinaj teknik la. Alam sa yo avèti moun yo sou sitiyasyon ki kapab danjere epi pouse yo pran mezi apwopriye. Sistèm alam la ka deklanche pa divès evènman, tankou mouvman teknik, limit chaj apwoche, oswa kondisyon espesifik ki mande atansyon. Konpozan kle yon sistèm alam son ak limyè yo enkli:

①Kòn Alam oswa Sirèn: Sa yo pwodui siyal byen fò pou atire atansyon sou danje potansyèl yo.

②Avètisman Limyè: Endikatè vizyèl ki emèt limyè klere klere pou atire atansyon moun menm nan anviwònman ki fè bwi.

⑵ Limit switch: Limit switch yo se aparèy sekirite ki plase estratejikman sou teknik la pou defini limit operasyon ki an sekirite. Yo souvan pozisyone nan pwent yo nan chemen vwayaj teknik la pou anpeche teknik la deplase pi lwen pase limit sa yo. Limit switch ede anpeche kolizyon, overtravel, ak lòt sitiyasyon danjere. Lè teknik la rive nan limit vwayaj li, switch limit la deklanche kontwòl teknik la pou yo sispann oswa ranvèse mouvman li yo. Limit switch yo ka itilize pou tou de Trolley ak mouvman vwayaje.

⑶ Pati Sekirite: Plizyè pati sekirite ak mekanis yo anplwaye nan sistèm portik teknik pou asire operasyon an sekirite. Konpozan sa yo fèt pou anpeche aksidan, minimize risk, epi pwoteje pèsonèl ak ekipman yo. Men kèk egzanp sou pati sekirite yo:

① Bouton Stop Ijans: Bouton ki plase estratejikman ki, lè yo peze, imedyatman sispann tout mouvman teknik pou repons rapid nan sitiyasyon ijans.

② Sistèm Anti-Kolizyon: Detèktè ak sistèm ki detekte prezans lòt trepye, estrikti, oswa obstak, anpeche kolizyon epi asire distans ki an sekirite.

③ Pwoteksyon Surcharge: Detèktè ki kontwole chay la ap leve epi anpeche teknik la eseye leve chay ki depase kapasite nominal li.

④ Latch sekirite: Tache ak kwòk teknik yo, seri sekirite anpeche chay glise aksidantèlman sou zen an pandan leve ak mouvman.







11.Kontwòl Mòd

Mòd kontwòl yon teknik portique plant konkrè prefabrike refere a metòd kote divès mouvman teknik ak fonksyon yo kontwole. Mòd kontwòl la detèmine kijan operatè teknik la reyaji ak teknik la pou fè travay tankou leve, travèse, ak pwezante konpozan konkrè lou prefabrike. Plizyè mòd kontwòl yo souvan itilize nan sistèm portik teknik.



⑴ Kabin-Kontwole (Kabin-Kontwole): Nan yon kabin-kontwole teknik portique, operatè a chita nan yon kabin kontwòl oswa kabin ki sitiye sou teknik la li menm. Operatè a gen vizibilite dirèk nan chaj la ak zòn travay la. Kabin kontwòl la ekipe ak panno kontwòl, joysticks, bouton, ak ekspozisyon ki pèmèt operatè a kontwole mouvman teknik la, tankou leve, bese, mouvman chariot, ak vwayaje sou ray yo. Kontwòl kabin bay yon wo nivo de presizyon ak kontwòl sou operasyon teknik.

⑵ Remote-Controlled: Yon trepye portique telekontwole pèmèt operatè a kontwole mouvman teknik la nan yon distans lè l sèvi avèk yon aparèy kontwòl remote. Mòd kontwòl sa a itil lè operatè a bezwen deplase nan zòn travay la pou pi bon vizibilite oswa sekirite. Remote kontwòl ofri fleksibilite ak konvenyans men mande pou yon liy klè nan je ant aparèy la kontwòl remote ak teknik la.

⑶ Pendant-Kontwole: Pendant-kontwole trepye portique itilize yon kontwòl pandan pòtatif ki konekte ak teknik la pa yon kab. Operatè a ka kanpe sou tè a epi sèvi ak pendant la pou kontwole mouvman teknik la. Mòd kontwòl sa a souvan itilize pou operasyon senp oswa lè kontwòl egzak pa kritik. Kontwòl pendant yo souvan itilize pou antretyen ak travay pwezante.

⑷ Semi-otomatik: Mòd kontwòl semi-otomatik enplike yon konbinezon de kontwòl manyèl operatè ak fonksyon otomatik. Operatè a kontwole sèten aspè nan mouvman teknik la pandan y ap sistèm kontwòl teknik la ede nan lòt aspè. Pou egzanp, yon operatè ta ka kontwole vwayaj teknik la pandan y ap sistèm automatisation teknik la kenbe chay la nan yon wotè mete pandan leve.

⑸ Totalman-otomatik: Nan mòd kontwòl konplètman-otomatik, mouvman teknik portik la kontwole antyèman pa yon sistèm otomatik. Teknik la swiv chemen pre-pwograme epi egzekite travay san entèvansyon dirèk operatè. Mòd sa a souvan itilize pou travay repetitif ak estanda, tankou deplase eleman prefabrike sou yon wout predetèmine.





12.Sketch





Kapasite (t)	15	20	32	50
Dispans S (m)	5-35	10.5-45	10.5-45	10.5-45
Wotè leve (m)	6-18	6~18	6~18	6~18
Vitès leve (m/min)	9.6	7.2	6	6
Vitès chariot (m/min)	44.1	44.1	42.4	38.5
Vitès teknik (m/min)	40.1	40.1	38	44
Travay devwa	A5-A6	A5-A6	A5~A6	A5~A6
Kalite tras	P38 P43	P43	QU70	QU80





Yon teknik portique plant beton prefabrike ofri plizyè avantaj ki kontribye nan ogmante efikasite, sekirite, ak pwodiktivite nan plant la. Men kèk avantaj kle nan itilize yon teknik portique nan yon plant konkrè prefabrike:



Kapasite pou leve lou: Trepye portique yo fèt pou okipe chay lou, sa ki fè yo byen adapte pou leve ak transpòte gwo konpozan konkrè prefabrike, tankou panno, travès, ak kolòn.



Manyen materyèl fleksib: Trepye Gantry ka itilize pou deplase eleman prefabrike nan plant la, soti nan zòn nan Distribisyon nan zòn nan geri, ak Lè sa a, nan zòn depo oswa chaje. Fleksibilite sa a amelyore workflow ak diminye travay manyèl.



Pozisyon egzak: Trepye Gantry ofri pwezante egzak nan chaj, ki pèmèt operatè yo byen plase eleman prefabrike nan zòn ki deziyen. Precision sa a minimize risk erè epi asire asanblaj efikas.



Sekirite Amelyore: Trepye portique vin ekipe ak divès kalite sekirite tankou limit switch, son ak limyè alam, ak sistèm anti-kolizyon. Karakteristik sa yo kontribye nan yon anviwonman travay ki pi an sekirite epi redwi risk aksidan.



Minimize Domaj Materyèl: Konpozan konkrè prefabrike yo ka delika ak sansib a domaj. Trepye Gantry pèmèt pou manyen atansyon, diminye risk pou yo kase materyèl ak asire bon jan kalite a nan pwodwi yo fini.



Adaptab nan Layout Plant: Trepye Gantry yo ka Customized anfòm layout nan plant la prefabrike konkrè. Yo ka fèt pou akomode konfigirasyon tras espesifik ak zòn travay.



Ogmante efikasite: Trepye Gantry pèmèt mouvman materyèl rapid ak efikas, diminye kou boutèy ak konjesyon nan plant la. Sa a ogmante efikasite tradui nan pi gwo pousantaj pwodiksyon an.



Pi wo Kapasite Pwodiksyon: Lè yo rasyonalize pwosesis manyen materyèl yo, trepye gantry ede ogmante kapasite pwodiksyon an jeneral nan plant la prefabrike konkrè.



Pri-efikas: Pandan ke envestisman inisyal la nan yon teknik portique ka enpòtan, benefis alontèm an tèm de pwodiktivite ogmante, depans travay redwi, ak sekirite amelyore ka rezilta nan ekonomi pri sou tan.



Amelyore Kontwòl Kalite: Plasman egzak nan eleman prefabrike fasilite pa trepye portique amelyore presizyon nan asanble, ki mennen nan pi bon kalite pwodwi fini.









Yon teknik portique plant beton prefabrike gen aplikasyon divès nan pwosesis fabrikasyon konkrè prefabrike. Kapasite versatile li yo fè li yon zouti esansyèl pou divès travay, kontribye nan ogmante efikasite, sekirite, ak pwodiktivite nan plant la. Men kèk nan aplikasyon kle yon teknik portique nan yon plant konkrè prefabrike:



Manyen materyèl: Trepye Gantry yo itilize pou transpòte konpozan konkrè lou prefabrike, tankou panno, travès, kolòn, ak dal, soti nan yon zòn nan plant la nan yon lòt. Sa a gen ladan deplase eleman ki soti nan zòn depoze a nan chanm geri, lakou depo, oswa zòn chaje.



Zòn Distribisyon: Trepye Gantry ede nan leve mwazi ak kofraj, osi byen ke pwezante materyèl ranfòsman anvan vide beton. Yo ede tou deplase eleman casted soti nan kabann yo Distribisyon nan zòn nan geri.



Zòn Geri: Apre depoze, eleman prefabrike bezwen yon tan geri deziyen. Trepye Gantry ka deplase eleman yo nan chanm geri yo epi transfere yo nan zòn depo apre yo fin geri.



Asanble: Trepye portique yo te itilize pou pwezante byen pwezante konpozan pandan asanble, asire aliyman egzat ak konstriksyon efikas pi gwo estrikti.



Depo ak Rekiperasyon: Yo itilize trepye portique pou leve konpozan prefabrike nan lakou depo oswa etajè epi mete yo sou kamyon pou transpòte nan sit konstriksyon.



Chaje ak Dechaje: Trepye portique yo itilize pou chaje eleman prefabrike sou kamyon oswa trelè pou livrezon sou sit konstriksyon. Yo ede tou dechaje konpozan lè yo rive sou sit la.



Pozisyon pou fini: Trepye Gantry ede pozisyon eleman prefabrike pou fini manyen, tankou geri konkrè, tretman sifas, ak enspeksyon.



Transpò nan Plant la: Trepye Gantry ka deplase sou ray ki kouvri divès pati nan plant la, sa ki pèmèt transpò efikas nan eleman san yo pa bezwen ekipman manyen adisyonèl.



Antretyen ak Reparasyon: Trepye Gantry yo itilize pou leve ak deplase ekipman ak machin pandan antretyen ak reparasyon operasyon nan plant la.



Operasyon fleksib: Fleksibilite nan trepye portique pèmèt pou ajisteman rapid nan diferan kondisyon pwodiksyon, layouts, ak orè nan plant la prefabrike konkrè.







Evalyasyon pwojè ak konsepsyon:

• Konprann egzijans espesifik nan plant konkrè prefabrike, ki gen ladan kapasite chaj, wotè leve, span, ak anviwònman operasyonèl.
• Kolabore ak enjenyè estriktirèl ak espesyalis teknik pou konsepsyon yon teknik portique ki satisfè bezwen plant la pandan y ap respekte estanda sekirite ak regilasyon.

Seleksyon materyèl ak fabrikasyon:

• Chwazi bon jan kalite materyèl pou eleman estriktirèl teknik la, ki gen ladan travès asye, kolòn, ak eleman koneksyon.
• Fè konpozan estriktirèl yo dapre espesifikasyon konsepsyon yo, asire presizyon nan fabrikasyon pou reyalize dimansyon egzat ak tolerans.

Soudi ak Asanble:

• Soude pati yo fabrike ansanm pou fòme estrikti prensipal la nan teknik la portik, ki gen ladan travès la, pye yo, ak eleman kwa-bracing.
• Asire bon teknik soude ak kontwòl kalite pou garanti entegrite estriktirèl.

Machining ak tretman sifas:

• Machin epi fini eleman teknik yo, tankou wou, aks, ak sistèm Kovèti pou asire bon operasyon.
• Aplike tretman sifas tankou priming ak penti pou pwoteje teknik la kont korozyon ak faktè anviwònman an.

Konpozan elektrik ak mekanik:

• Enstale motè, bwat, fren, ak lòt konpozan mekanik ki nesesè pou mouvman teknik la.
• Enkòpore eleman elektrik, ki gen ladan fil elektrik, switch limit, detèktè, panno kontwòl, ak sistèm sekirite.

Karakteristik sekirite ak tès:

• Entegre karakteristik sekirite tankou switch limit, alam, ak sistèm arè ijans pou asire operasyon teknik an sekirite.
• Fè tès apwofondi sou mouvman teknik la, kontwòl, ak mekanis sekirite yo idantifye ak adrese nenpòt pwoblèm.

Asirans Kalite ak Enspeksyon:

• Fè chèk kalite ak enspeksyon nan diferan etap nan pwosesis pwodiksyon an pou asire konfòmite avèk espesifikasyon konsepsyon ak estanda sekirite.

Tès chaj:

• Fè tès chaj pou verifye kapasite leve teknik la ak estabilite anba divès kondisyon chaj.

Enstalasyon ak komisyonin:

• Transpòte konpozan teknik yo nan plant konkrè prefabrike a epi rasanble yo sou plas dapre plan enstalasyon an.
• Komisyone teknik la lè w teste mouvman li yo, kontwòl, ak sistèm sekirite nan anviwònman aktyèl la operasyonèl.

Fòmasyon Operatè:

• Antrene operatè teknik yo sou itilizasyon apwopriye teknik portik la, ki gen ladan operasyon kontwòl, manyen chaj, pwosedi sekirite, ak pratik antretyen.

Dokimantasyon ak Transmisyon:

• Bay dokiman konplè, ki gen ladan manyèl operasyon, direktiv antretyen, ak espesifikasyon teknik, nan jesyon plant la.

Sipò ak antretyen kontinyèl:

• Ofri sipò kontinyèl pou antretyen, sèvis, ak rezèv pyès rezèv pou asire operasyon an sekirite ak efikas kontinye nan teknik portique la.







Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak pousantaj rezo ekipman an pral rive nan 95 pousan. 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85 pousan.
