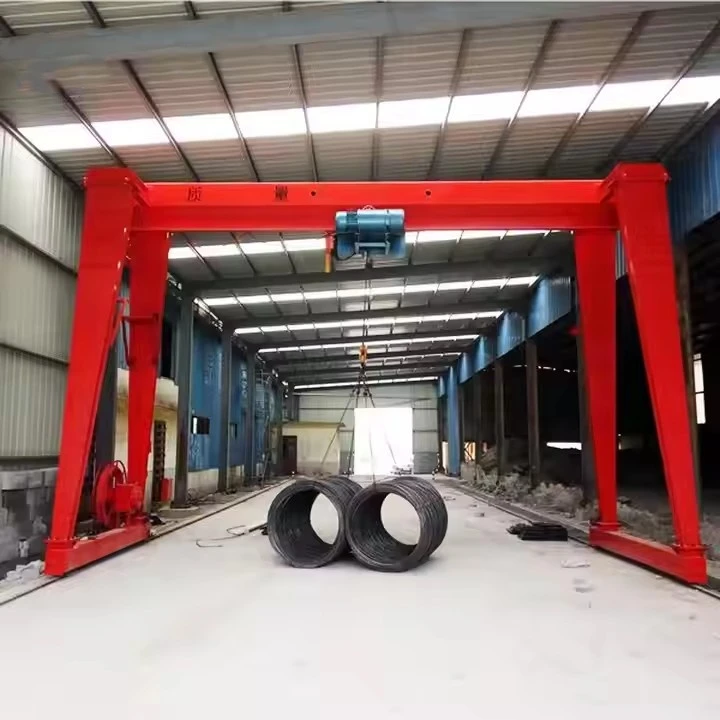

Atelye portique teknik

Kalite atelye portique trepye

1. reglabl wotè portique teknik

Karakteristik:

Janm yo ka pwolonje oswa anile pou anfòm diferan wotè espas travay.

Ideyal pou atelye ak diferan wotè plafon oswa itilize kwazman deyò / andedan kay la.

Kapasite chaj: 1 tòn pou 20+ tòn.

2. Fiks Wotè Gantry Crane

Karakteristik:

Ankadreman solid, ki pa -reglabl pou bezwen pèmanan leve.

Pi bon pou atelye ak wotè plafon ki konsistan.

Kapasite chaj: 0.5 tòn pou 50+ tòn.

3. mobil portique teknik (wou)

Karakteristik:

Ekipe ak woulèt Swivel (manyèl oswa motè) pou fasil repositioning.

Pa gen okenn fondasyon ki nesesè-gran pou layout atelye fleksib.

Kapasite chaj: 1 tòn a 10 tòn (kapasite ki pi wo yo ka mande pou sistèm tren).

4. modilè portique teknik

Karakteristik:

Ka demonte ak rekonfigire pou diferan espas travay.

Itilize nan atelye milti-bay oswa sit travay tanporè.

Kapasite chaj: 1 tòn pou 30+ tòn.

5. Limyè -Devwa aliminyòm portique teknik

Karakteristik:

Lejè, kowozyon{0}}rezistan, ak pòtab.

Pi bon pou ti atelye, garaj, oswa reparasyon otomobil.

Kapasite chaj: 0.25 tòn a 2 tòn.



Kapasite pou leve: 5 tòn (5,000 kg)
Espansyon: 3m-10m (reglabl)
Wotè leve: 3m-6m (personnalisable)
Kalite anvwaye: anvwaye elektrik fil elektrik (tip CD / MD) oswa anvwaye chèn
Sistèm vwayaj: Manyèl pouse oswa vwayaje motè (si ou vle)
Kalite wou: Nayilonn/PU (andedan) oswa asye (raye-gide)
Materyèl: High-asye (Q235B/Q345B)
Kontwòl: kontwòl pendant (branche / san fil)
Ekipman pou pouvwa: 380V/50Hz (3-faz) oswa 220V (sèl faz)



A atelye portique teknikkonsiste de plizyè eleman esansyèl ki travay ansanm pou bay operasyon leve san danje epi efikas. Anba a se yon dekonpozisyon detaye nan chak eleman:



1. Eleman prensipal estriktirèl

A. Portique Frame

Janm vètikal (debout)

Bay estabilite ak sipòte tout estrikti a.

Kapabfiks-wotèoswareglabl(teleskopik pou fleksibilite).

Travès Travès (Girder)

Gwo bout bwa orizontal ki pote anvwaye a ak chariot.

Kalite:

Single Girder– Pi lejè, pri -efikas (apwopriye pou mwens pase oswa egal a 20 tòn).

Double Girder – More robust, used for heavy-duty lifting (>20 tòn).

Bracing & Ranfòsman

Sipò dyagonal pou anpeche balanse anba chaj.

B. Baz ankadreman ak sipò

Baz fiks– Boulonnen sou planche a pou enstalasyon pèmanan.

Baz mobil (wou)- Ekipe ak woulèt pou mouvman fasil.

Woulèt Swivel– Pèmèt wotasyon 360 degre (pouse manyèl).

Bloke wou yo– Pou estabilite pandan leve.

2. Leve Mekanis (Leve)

A. Levage elektrik (ki pi komen nan atelye)

Kalite:

Hoist chèn(egzanp, CM Lodestar, Yale) – Kontra, ekonomik.

Fil kòd Ice(egzanp, Demag, ABUS) – Lis, pi wo vitès.

Pati kle yo:

Motè– Pouvwa leve / bese (3-faz AC tipik).

Bwat la- Diminye vitès, ogmante koupl.

Fren- Anpeche glise chaj.

Kwòk blòk– Swivel zen pou atache chay.

B. Levage manyèl (Opsyonèl pou limyè -Itilizasyon devwa)

Levye-opere oswa men-levage chèn (egzanp,Tirfor, Kito).



3. Sistèm Trolley (Deplase Hoist Anlong Girder la)

Manyèl Trolley– Pouse ak men (chaj limyè).

Elektrik Trolley– Motè-kondwi pou mouvman san efò (chaj lou).

Eleman:

Wou/Rails– Gid Trolley la sou gwo bout bwa a.

Sistèm Festoon– Jere câbles kouran (pou chariot elektrik).

4. Sistèm vwayaj (Mobilite)

Fiks– Estasyonè (boulonnen sou planche a).

Mobile-Ekipe ak:

Woulèt Swivel(pou mouvman manyèl).

Kondwi Vwayaj Motorize(pou mouvman pouvwa).

Track/Rail (Si ou vle)– Pou mouvman gide nan gwo atelye.

5. Kontwòl & Sistèm elektrik

Kontwòl pendant- Handheld remote pou opere anvwaye / Trolley la.

Radyo Remote Control(Si ou vle) - Operasyon san fil.

Limit switch– Anpeche plis -vwayaj nan anvwaye / chariot.

Pwoteksyon Surcharge- Koupe pouvwa si chaj depase kapasite.

Arè Ijans (E-Stop)– Imedyatman sispann tout operasyon yo.

6. Konpozan sekirite

Anti-Detèktè kolizyon(pou konfigirasyon milti-trepye).

Chaj Selil/Pwa Endikatè– Montre pwa chaj tan reyèl-.

Hook Sekirite Latch– Anpeche fistibal glise.

Chok yo– Pwoteje teknik ak anviwonman kont enpak yo.

.

7. Pwodwi pou Telefòn si ou vle

Platfòm travay– Pou aksè antretyen.

Limyè teknik ak alam- Amelyore vizibilite ak sekirite.

Kabin / Syèj Operatè– Pou kontwòl chita (ra nan atelye).

Gid seleksyon atelye portique teknik

Eleman	Opsyon	Rekòmandasyon pou Atelye
Kalite anvwaye	Chèn / Fil kòd	Leve chèn(bidjè) /Fil kòd(gwo -devwa)
Kalite Girder	Single / Double	Single girder(Mwens pase oswa egal a 20 tòn) /Double travès (>20 tòn)
Mobilite	Fiks / mobil	Mobile(fleksibilite) /Fiks(bezwen pèmanan)
Kontwòl	Pandan / Remote	Pandan(estanda) /Radyo remote(konvenyans)

Trase

Prensipal teknik



Trepye portique atelye ofri anpil avantaj pou anviwònman endistriyèl ak manifakti. Men avantaj kle yo:

1. Espas Efikasite

Èskepa mande pou enstalasyon pèmanantankou trepye pon anlè.

Modèl mobilka deplase jan sa nesesè, optimize espas etaj la.

2. Kapasite chaj segondè

Ka okipe chay soti nan0.5 a 50+ tòn, fè yo ideyal pou leve lou.

Desen -double travèssipòte pi lou chay ak pi bon estabilite.

3. Mobilite & Fleksibilite

baz wou yopèmèt fasil repositioning (manyèl oswa motè).

Wotè reglabl & spanmodèl adapte yo ak diferan layout atelye.

4. Pri-Efikas

Pi ba pri enstalasyonkonpare ak trepye anlè (pa gen okenn travès pist ki nesesè).

Minimòm antretyen(Leve elektrik mande pou mwens antretyen pase sistèm idwolik).

5. Amelyore Sekirite

Pwoteksyon Surchargeanpeche leve pi lwen pase kapasite.

Limit switch & arè ijansdiminye risk aksidan.

Leve ki estabdiminye souch travayè ak risk aksidan.

6. Enstalasyon fasil

Pa gen travay jeni sivilobligatwa (kontrèman ak trepye anlè).

Boulon-desen yo ansanmpèmèt asanble / demonte rapid.

7. Opsyon pouvwa versatile

Leve elektrik(lis, egzak leve).

Leve manyèl(bidjè-zanmitay pou itilizasyon limyè-).

8. Operasyon trankil ak pwòp

Pa gen lafimen oswa bri fò, ki fè yo ideyal pouatelye andedan kay la.



Atelye portique trepye yo lajman te itilize nan plizyè endistri yo pou leve ak Des materyèl.

1. Faktori & Asanble

Deplase pati machin lou yo(motè, près, mwazi).

Pozisyon konpozannan liy asanblaj otomobil/ayewospasyal.

2. Metal Fabrication & Welding

Manyen travès asye, plak, ak tiyo.

Ede nan operasyon soudepa kenbe gwo pyès.

3. Reparasyon otomobil ak machin

Leve motè, transmisyon, ak ekipman loupou sèvis.

Sipòte antretyen machinnan garaj ak atelye.

4. Depo & Lojistik

Chaje / dechaje palèt lou ak resipyan.

Òganize envantènan enstalasyon depo.

5. Konstriksyon ak manyen materyèl

Deplase blòk beton, rebars, ak materyèl echafodaj.

Ede nan konstriksyon prefabrikeasanble eleman.

6. Plant pouvwa & endistri lou

Manyen turbin, dèlko, ak transfòmatè.

Antretyen gwo ekipman endistriyèl.

7. Ti Atelye & Garaj

Leve -devwa lejè (0.5-2 tòn)pou pwojè brikoleur.

Portable aliminyòm portique trepyepou depo fasil.

1. Design & Jeni
Kreye desen teknik detaye ak modèl 3D.

Fè analiz estriktirèl ak kalkil estrès.

Chwazi materyèl ak eleman ki apwopriye yo.

Planifye workflow pwodiksyon ak pwen kontwòl kalite.

2. Akizisyon materyèl
Sous plak asye, pwofil, motè, pati elektrik, ak Pwodwi pou Telefòn bon jan kalite-.

Verifye sètifikasyon materyèl yo ak konfòmite ak estanda yo.

3. Koupe & Preparasyon
Koupe plak asye ak pwofil pou gwo bout bwa prensipal, janm, fen cha, ak pati chariot lè l sèvi avèk koupe CNC oswa koupe plasma.

Prepare konpozan yo lè w netwaye, ebavure ak pre-ranpli.

4. Soudi & Asanble
Soude travès prensipal la, pye A-ankadreman yo, ak bout cha yo dapre pwosedi soude yo.

Sèvi ak enstalasyon ak jig pou asire presizyon dimansyon ak aliyman.

Enspekte bon jan kalite soude atravè metòd tès vizyèl ak ki pa -destriktif (NDT) tankou ultrasons oswa enspeksyon patikil mayetik.

5. D'
Pati kritik machin tankou chèz wou yo, mòn motè, ak twou arbr.

Asire ajisteman egzak ak operasyon lis.

6. Tretman andigman
Netwaye ak sablaj sifas asye pou retire rouye ak echèl.

Aplike Jadendanfan ak penti penti anti-korozyon dapre espesifikasyon yo.

Si ou vle: Aplike kouch adisyonèl tankou an poliyiretàn oswa penti epoksidik pou itilize deyò.

7. Asanble eleman
Enstale wou, motè, mekanis anvwaye, fil elektrik, switch limit, ak aparèy sekirite.

Rasanble Trolley la ak blòk zen.

8. Enstalasyon Sistèm elektrik
Fil motè, panno kontwòl, sistèm alam, ak switch limit.

Enstale aparèy mòd kontwòl (pandan, radyo remote, kontwòl kabin).

Fè tès izolasyon ak kontinwite.

9. Tès & Enspeksyon
Fè tès fonksyonèl san -chaj pou monte, chariot, ak vwayaj teknik.

Fè tès chaj ak piti piti ogmante pwa jiska 125% nan kapasite rated.

Tcheke tout aparèy sekirite, alam, ak switch limit pou bon fonksyone.

Ekri done tès yo epi sètifye konfòmite ak estanda ki enpòtan yo.

10. Final Ajisteman & Anbalaj
Fè nenpòt ajisteman nesesè nan eleman mekanik ak elektrik.

Netwaye epi prepare teknik la pou chajman.

Konpozan pake byen pou anpeche domaj pandan transpò.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
