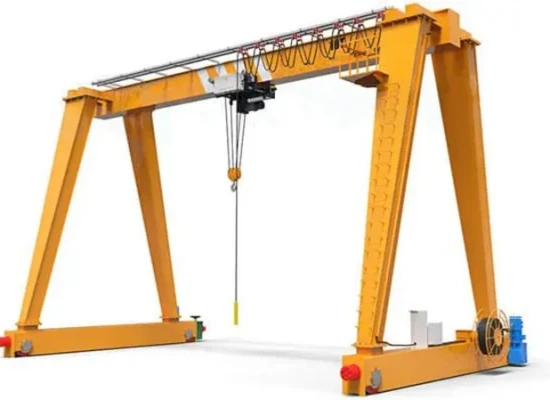

Atelye mekanik Single Girder portique teknik



Yon atelye mekanik yon sèl girder portique teknik se yon solisyon trè efikas ak versatile manyen materyèl ki fèt pou leve, deplase, ak pwezante konpozan lou nan yon anviwònman atelye.
Yon sèl teknik portik travès konsiste de yon sèl gwo bout bwa orizontal (grider) ki sipòte pa de pye ki deplase sou ray oswa wou. Li ekipe ak yon palan-swa elektrik oswa manyèl-monte sou yon chariot ki vwayaje sou travès la.



Kote ki gen orijin: Henan, Lachin

Garanti: 2 zan

Pwa (KG): 60000 kg

Videyo enspeksyon-sandan:Yo bay

Rapò tès machin: bay

Aplikasyon: depo, faktori ak lòt kote

Kalite teknik: kalite bwat teknik portique

Vitès vwayaje: 20m / min

Mekanis leve: anvwaye elektrik

Metòd kontwòl: Ground Control + Remote Control (personnalisé)

Travay travay: A5

Tanperati travay: -20 ~ +40 degre

Endistriyèl vòltaj: 380V50HZ3Phanse oswa lòt

Koulè: Customized

Pèsonalizasyon: Aksepte





1.Main gwo bout bwa

Gwo bout bwa prensipal (yo rele tou travès la) nan yon atelye mekanik yon sèl girder portique teknik se estrikti santral chaj-pote ki sipòte anvwaye a epi ki pèmèt li vwayaje orizontal.
Fonksyon:
Pote anvwaye a ak chay la pandan operasyon an, epi transfere fòs la leve nan cha yo fen oswa janm nan teknik la portique.
Kalite:
Single girder - se sèlman yon gwo bout bwa orizontal atravè span nan teknik la.



2.Lifting Sistèm

Ice elektrik: Inite leve prensipal la ki gen ladan yon motè, bwat, tanbou, ak kòd fil oswa chèn.
Leve motè: Pouvwa anvwaye a; ka gen ladan sistèm fren pou kenbe chay la.
Tanbou: Wotasyon pou bobine nan oswa lage kòd la leve oswa chèn.
Fil kòd / chèn: mwayen leve; fò, dirab, ak chaj-evalyasyon.
Blòk Hook: Gen ladan zen, pouli, fèmen sekirite; konekte dirèkteman nan chaj la.
Limit switch:Anpeche sou-leve oswa sou-bese, pwoteje sistèm nan.

3.Fencha

Gwo bout bwa a nan yon atelye mekanik yon sèl girder portique teknik se yon eleman kritik estriktirèl ki konekte gwo bout bwa prensipal la ak pye yo sipò oswa wou epi ki pèmèt teknik la deplase sou chemen vwayaj li yo. Li jwe yon wòl kle nan sipò estriktirèl, mobilite, ak transmisyon chaj.



4.Crane vwayaje mekanis

Mekanis vwayaj teknik nan yon atelye mekanik yon sèl girder portique teknik se sistèm ki pèmèt mouvman orizontal tout estrikti teknik la sou tras tè a oswa etaj boutik, sa ki pèmèt li pote chay soti nan yon kote nan yon lòt avèk efikasite.
Ki sa ki mekanis vwayaj teknik la?
Li refere a sistèm kondwi ki enstale sou pye yo oswa travès fen, anjeneral ki gen ladann:
Wou vwayaj
Kondwi motè ak bwat
Fren ak kouple
Kontwòl elektrik (pou kalite motè)
Mekanis sa a deplase tout teknik portik la (pa sèlman anvwaye a) sou koulwa atelye a oswa ray boutik la.

5.Trolley vwayaje mekanis

Mekanis vwayaj teknik la refere a sistèm ki pèmèt tout teknik portik la avanse ak dèyè sou tras oswa espas etaj li yo. Li responsab pou transpòte teknik la (ki gen ladan gwo gwo bout bwa, anvwaye, ak chariot) atravè zòn k ap travay nan atelye mekanik la.

Mekanis sa a asire ke chaj la ka pote sou longè atelye a, konpleman mouvman lateral chariot la (travèse -vwayaj).

6.Crane wou

Wou a nan yon atelye mekanik yon sèl girder portique teknik se yon eleman kritik ki sipòte ak pèmèt mouvman an nan tout estrikti teknik la sou chemen li yo. Wou sa yo monte sou cha yo oswa sou pye portik yo, epi yo ka swa woule sou ray (ray-monte) oswa dirèkteman sou etaj atelye a (tip trackless ak wou kawotchou).
Fonksyon nan wou teknik
Sipòte pwa a plen nan teknik la ak chaj la.
Pèmèt vwayaj longitudinal nan teknik la nan atelye a.
Gid mouvman sou yon chemen defini (ray oswa sifas plat).
Transmèt mouvman soti nan motè kondwi vwayaj la nan mouvman.

7. Kwòk Kran

Kwòk nan yon atelye mekanik yon sèl girder portique teknik se yon eleman leve kritik ki konekte dirèkteman chaj la ak teknik la. Li dwe fò, san danje, ak serye, paske li pote tout pwa nan objè a leve pandan operasyon an.
Fonksyon Hook la
Konekte kòd fil elektrik anvwaye oswa chèn nan chaj la.
Pèmèt fasil atachman ak detachman nan fistibal, chenn, oswa aparèy leve.
Wotasyon ak pivote pou aliman ak chay la.
Sipòte san danje, ki estab leve ak bese nan machin, motè, ak pati nan yon anviwònman atelye.

8.Motè

Motè a nan yon atelye mekanik yon sèl girder portique teknik se yon eleman kondi enpòtan ki pouvwa mouvman diferan nan teknik la-espesyalman fonksyon yo leve, vwayaje chariot, ak vwayaje teknik. Chak mouvman anjeneral sèvi ak yon motè separe, chwazi dapre kapasite chaj ki nesesè yo, vitès, ak anviwònman opere.

.

9.Son ak limyè sistèm alam & limit switch

1) Sistèm alam son ak limyè
Objektif:
Avèti pèsonèl ki tou pre yo ke teknik la ap kòmanse oswa ap deplase.
Amelyore sekirite pa avèti operatè ak travayè nan atelye a.
Anpeche aksidan lè w bay siyal klè oditif ak vizyèl.
2) Sistèm switch limit
Objektif:
Anpeche teknik, chariot, oswa anvwaye deplase pi lwen pase limit operasyon ki an sekirite.
Pwoteje estrikti teknik, ekipman, ak operatè yo lè w sispann mouvman nan limit yo.
Evite domaj ki lakòz twòp-vwayaj oswa twòp-leve.

Aparèy 10.Safety

1) Aparèy Pwoteksyon Surcharge
Fonksyon: Anpeche teknik la leve chay ki depase kapasite nominal li.

Ki jan: Capteur chaj oswa selil chaj detekte pwa a leve; lè twò chaje, li deklanche yon alam ak bloke operasyon leve.

Benefis: Evite domaj estriktirèl, echèk levage, ak aksidan akòz chaj twòp.

2) Limit switch
Chanjman limit pou vwayaje teknik: Anpeche teknik deplase pi lwen pase arè final sou ray pis aterisaj yo.

Trolley Traveling Limit Switch: Sispann vwayaj chariot nan bout travès.

Leve switch limit anwo ak pi ba: Anpeche sou -leve oswa sou-bese zen an.

Benefis: Evite kolizyon, domaj mekanik, ak danje kòd kanson.

3) Bouton Ijans Stop (E-Stop).
Fonksyon: imedyatman koupe pouvwa a tout mouvman teknik lè bourade.

Plasman: Sou kontwòl pendant, kontwòl remote, ak / oswa kabin operatè.

Benefis: Bay kapasite fèmen imedya pandan sitiyasyon danjere.

4) Sistèm alam son ak limyè
Fonksyon: Alèt pèsonèl ki tou pre lè teknik la ap kòmanse oswa deplase.

Eleman: buzzer son ak vizyèl limyè flache.

Benefis: Amelyore konsyans sitiyasyon ak anpeche aksidan.

5) Sistèm Kontwòl Anti-Sway (Si ou vle)
Fonksyon: Diminye balanse chaj pandan kòmanse, kanpe, oswa vwayaj.

Ki jan: Sèvi ak kondui frekans varyab (VFD) ak algoritm kontwòl.

Benefis: Amelyore estabilite chaj, diminye mete, ak amelyore sekirite.

6) Sistèm fren
Fren anvwaye: Fren elektwomayetik oswa prentan -aplike ki kenbe chaj la lè kouran koupe.

Vwayaj Fren: Kenbe teknik / Trolley nan pozisyon lè yo sispann.

Benefis: Anpeche chaj envolontè oswa mouvman teknik.

11. Mòd Kontwòl

Lòt Karakteristik kontwòl
Arè Ijans: Koupe tout kouran imedyatman.

Endikatè Moman Chaj: Alèt operatè si surcharge rive.

Verrouillage: Anpeche mouvman konfli (pa egzanp, vwayaje chariot pandan w ap monte).

Entegrasyon switch limit vwayaj: Oto-sispann nan fen vwayaj.

Siyal Feedback: Pou vitès motè, pozisyon, ak dyagnostik.

Trase

Prensipal teknik



1. Espas Efikasite
Mande mwens vètikal clearance konpare ak trepye doub travès.

Ideyal pou atelye ki gen espas limite oswa plafon ki pi ba yo.

Konsepsyon kontra enfòmèl ant byen nan espas atelye mekanik fèmen.

2. Pri-Efikas
Pi ba pri fabrikasyon ak enstalasyon pase trepye doub travès.

Mwens asye yo itilize nan gwo bout bwa prensipal ak estrikti diminye depans materyèl.

Konsepsyon pi senp vle di antretyen pi fasil ak pi bon mache.

3. Fleksibilite
Yo ka fèt kòm tren-monte oswa san tras (kawoutchou-kawoutchou) pou adapte ak divès kondisyon etaj atelye.

Apwopriye pou atelye andedan kay la ak bè ki kouvri.

Fasil Customized nan span espesifik, kapasite, ak kondisyon vwayaj.

4. Fasilite enstalasyon ak antretyen
Konpozan pi lejè senplifye transpò ak asanble.

Estrikti sèl travès pèmèt aksè pi fasil pou enspeksyon ak antretyen.

Mwens pati vle di redwi D 'ak depans reparasyon.

5. Bon chajman manyen pou kapasite modere
Tipikman fèt pou kapasite soti nan 1 tòn jiska alantou 20 tòn.

Ase pou pifò bezwen atelye mekanik leve, tankou asanble motè, manyen zouti, ak antretyen machin.

6. Amelyore Operatè Vizibilite
Konsepsyon sèl travès ofri pi bon viris anba teknik la.

Amelyore sekirite ak presizyon pandan manyen chaj ak plasman.

7. Pi ba konsomasyon enèji fonksyònman
Mas teknik pi lejè diminye enèji ki nesesè pou vwayaje ak anvwaye.

Motè yo ka pi piti ak pi efikas.

8. fèt nan Kiba pou personnalisation
Konpatib ak mòd kontwòl diferan: pendant, san fil remote, kabin.

Èske yo ka ekipe ak divès kalite aparèy sekirite (alam, switch limit, pwoteksyon surcharge).

Vitès reglabl ak VFD pou kontwòl egzak.



1. Faktori Plant yo
Manyen matyè premyè lou ak pwodwi fini.

Chaje / dechaje pati machin, fèy metal, ak konpozan fabrike.

Asistans liy asanblaj pou leve-devwa mwayen.

2. Depo ak Lakou Depo
Deplase palèt lou, resipyan, ak ekipman.

Anpile ak òganize machandiz yo avèk efikasite.

Fasilite chaje/dechaje kamyon oswa tren.

3. Sit Konstriksyon
Transpò materyèl konstriksyon tankou travès asye, blòk beton, ak gwo tiyo.

Ede nan batiman estrikti ak echafodaj.

4. Chantiers ak pò
Manyen veso kago, pati lou bato, ak chaje/dechaje veso.

Travay antretyen ki enplike manyen ekipman lou.

5. endistri otomobil
Leve motè, chasi, ak gwo konpozan pandan asanble machin oswa reparasyon.

6. Metal Fabrication ak Steel Industry
K ap deplase bobin lou, plak, ak konpozan asye fabrike.

Sipòte soude, koupe, ak operasyon asanble.





1. Design ak Jeni
Analiz egzijans: Defini kapasite, span, wotè leve, distans vwayaje, mòd kontwòl, ak kontrent atelye.

Konsepsyon estriktirèl: Konsepsyon travès prensipal, cha, janm, ak koneksyon dapre estanda ki enpòtan (ISO, FEM, GB).

Seleksyon konpozan mekanik: Chwazi motè, anvwaye, wou, fren, sistèm kontwòl, aparèy sekirite.

Konsepsyon elektrik: Layout panèl kontwòl, dyagram fil elektrik, konsepsyon ekipman pou pouvwa.

Desen ak Apwobasyon: Prepare fabwikasyon detaye ak desen asanble, jwenn apwobasyon kliyan.

2. Akizisyon materyèl
Achte plak asye, pwofil, motè, bwat, wou, konpozan elektrik, ak aparèy sekirite.

Verifye sètifikasyon materyèl ak dokiman kalite.

3. Fabrikasyon Asye
Koupe: plak asye ak pwofil koupe nan gwosè lè l sèvi avèk plasma, lazè, oswa koupe flanm dife.

Fòme: koube oswa woule asye dapre konsepsyon.

Soudi: Rasanble travès prensipal yo, cha yo ak pye yo lè l sèvi avèk MIG oswa soude manyèl.

Machining: Machin aliye twou, chèz wou, chèz kote yo pote, ak sifas bride.

Tretman Chalè: Estrès soulaje deformation soude si sa nesesè.

4. Tretman andigman
Manje: lis soude kouti ak sifas yo.

Netwayaj: Retire rouye, lwil, ak kontaminan.

Penti: Aplike primè ak fini rad (anjeneral penti epoksidik oswa an poliyiretàn) pou pwoteksyon korozyon.

5. Asanble eleman
Enstale wou, BEARINGS, anvwaye, motè, fren, ak aparèy elektrik sou estrikti teknik la.

Rasanble panèl kontwòl ak fil elektrik.

6. Tès ak Kontwòl Kalite
Enspeksyon dimansyon: Tcheke tout dimansyon kritik.

Tès chaj: Fè tès chaj nominal ak surcharge selon estanda.

Tès Fonksyon: Verifye operasyon lis nan anvwaye, chariot, vwayaj teknik, fren, ak aparèy sekirite.

Tès elektrik: Tcheke sikwi kontwòl, arè ijans, alam, switch limit.

Dokimantasyon: Prepare rapò tès ak sètifika.

7. Anbalaj ak livrezon
Demonte pati si sa nesesè pou transpò.

Pwoteje eleman ak prevansyon rouye ak materyèl anbalaj.

Fè aranjman pou anbake sou sit kliyan an.

8. Enstalasyon ak komisyonin (nan sit kliyan)
Rasanble teknik sou plas (prensipal travès, janm, wou).

Aliman ray yo oswa prepare sifas etaj la.

Konekte pouvwa elektrik ak kontwòl yo.

Fè tès sou -sou sit ak fòmasyon operatè yo.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
