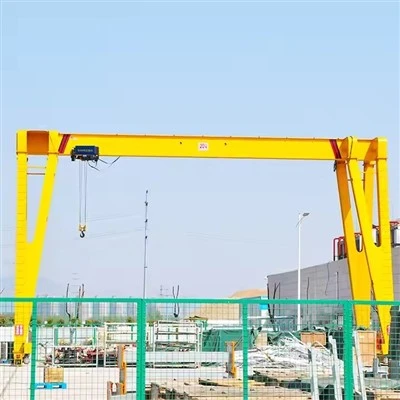

Mh Kalite Single Girder Gantry Crane

VARYANS ESPESYALIZE

Limyè Leve Gantry: konstriksyon aliminyòm, vwayaj manyèl (100kg-2 tòn)

Semi-Tren portik: Yon pye, yon sèl bilding-monte pis aterisaj (pou miray-travay bò kote)

Portique pòtab: Konsepsyon plim ak woulèt

Lajè reglabl: Janm yo ka repositionne pou diferan span

Deyò Heavy Duty: Pwoteksyon korozyon, pi wo evalyasyon van



KONPAREZYON: PORTÈ SÈL vs DEB GIRDER

Faktè	Single Girder	Double Girder
Pri	Pi ba (30-50% mwens)	Pi wo
Kapasite	Jiska 20 tòn	Jiska 500+ tòn
Espansyon	Jiska 25m	Jiska 50m +
Wotè Hook	Pi ba (monte anba gwo bout bwa)	Pi wo (monte ant travès)
Headroom	Mande plis	Mande mwens
Estabilite	Bon pou chaj santre	Ekselan pou chaj inik
Antretyen	Aksè pi fasil	Plis konplèks
Enstalasyon	Pi senp, pi vit	Plis konplèks



Leve kapasite 320 tòn
Espas (Lajè) 3 - 12 mèt (reglabl)
Leve Wotè 3 - 10 mèt
Klas travayè A3-A5 (devwa limyè ak mwayen)
Leve vitès 0.5 - 8 m/min (varyab)
Kalite gwo bout bwa prensipal yon sèl/double travès (tip bwat-)
Power Supply 220V/380V 3-faz oswa manyèl
Kontwòl Mode Pendant kontwòl / san fil remote
Ice Kalite Elektrik chèn anvwaye / fil kòd anvwaye
Travel Drive Manyèl pouse oswa motè
Pwoteksyon Kowozyon Cho -dip galvanised oswa marin- penti abazde
Rezistans van jiska Beaufort echèl 6 (pou itilize deyò)
Tanperati opere -20 degre a +50 degre

1. KONPONAN Estriktirèl (Skelèt la)

Main Girder (Travès prensipal la)

Fonksyon: Eleman prensipal chaj-pote ki kouvri zòn k ap travay la epi ki sipòte chariot/leve a.

Kalite & Konstriksyon:

Estanda I-Travès (Seksyon woule): Ki pi ekonomik pou span<10m and capacities <10 tons. Material: Q235B or equivalent.

Soude Box Girder: Fabricated from steel plates (S355JR) for spans >10m oswa pi wo kapasite. Bay rèd torsional siperyè.

Sous bastengal: Fè soti nan ba ang pou devwa trè lejè oswa span trè long kote pwa se kritik.

Karakteristik kle:

Camber: Pre-mete devyasyon anlè (anjeneral 1/1000 nan span) pou konpanse defleksyon anba chaj.

Kouri Sifas: Bride anba a souvan ranfòse oswa machin lis pou vwayaj chariot.

Koneksyon: Perçage ak usinage fen pou boulon egzak pou fini cha.

Fen cha (asanble janm)

Fonksyon: Sipòte travès prensipal la, bay estabilite vètikal, ak kay wou vwayaj yo ak kondui.

Eleman:

Janm: Kolòn vètikal (souvan bwat-seksyon oswa bati-seksyon I-). Wotè detèmine wotè zen.

Wotè fiks: Konstriksyon estanda.

Teleskopik: Konsepsyon de -seksyon ak twou zepeng pou ajisteman wotè.

Travès kwa anwo/anba: Manm orizontal konekte janm yo. Gwo bout bwa anwo a konekte ak travès prensipal la; gwo bout bwa anba a estabilize janm yo epi li ka loje konpozan kondwi yo.

Fen kamyon (Asanble wou): Ankadreman lojman wou yo, aks, ak BEARINGS. Monte nan pati anba pye yo.



Sistèm pist (Tras la)

Fonksyon: Bay chemen vwayaj pou teknik portique a.

Kalite:

Rails Steel: Rail estanda P24 (24kg/m) oswa P38 (38kg/m) fikse sou travès konkrè oswa entegre nan yon fondasyon konkrè.

Sifas plat (pou kawotchou-fatige): Mande yon etaj konkrè lis, nivo (minimòm fòs konpresiv 25MPa).

2. KONPONMAN MECHANIK ak leve (misk la)

Inite Ice

Fonksyon: aparèy leve prensipal la.

Kalite:

Fil kòd elektrik Ice: Estanda pou kalite MH-. Eleman:

Ice motè: Motè fren (tipikman 2-vitès oswa frekans varyab).

Bwat la: Multi-etap rediksyon angrenaj helicoïdal.

Tanbou: Groove pou likidasyon kòd.

Fil kòd: 6x19 oswa 6x37 klas, galvanised.

Kwòk blòk: Swiveling zen ak seri sekirite.

Bouton Limit Upper / Lower: Mekanik oswa elektwonik.

Hoist chèn: Pou pi lejè kapasite (<5 ton). Electric or hand chain.



Trolley (Pour Levage)

Fonksyon: Pote anvwaye a sou travès prensipal la.

Kalite:

Manyèl Trolley: Operatè pouse/rale chay la. Senp woulèt oswa wou V-groove.

Trolley motè: Kondwi elektrik pou vwayaj longitudinal. Konsiste de:

Trolley ankadreman: Steel ankadreman ak wou.

Kondwi motè ak bwat: Ti, bride-monte.

Wou: Doub-wou an asye bride kouri sou bride anba nan travès prensipal la.



Sistèm kondwi vwayaj (mouvman portik)

Fonksyon: Deplase tout teknik la sou pist la.

Eleman:

Kondwi wou: Anjeneral 2 wou kondwi (youn pou chak cha fin). Dyamèt: 250-500mm.

Vwayaje motè: De motè (yonn pou chak bò) pou vwayaj senkronize, oswa yon motè ak kwa-arbr.

Bwat yo: redukteur -ang dwat oswa paralèl.

Fren: Motè-disk oswa fren tanbou.



Wou & Aks

Wou: Fòje oswa jete asye (ZG340-640), chalè-trete. Kapabdoub-bride(pou tren) oswaplat(pou etaj kouri).

Aks: Segondè -tansyon asye (40Cr oswa ekivalan), machin ak chalè-trete. Monte nanbi anti-friksyon(esferik a woulo bi).





3. SISTÈM ELEKTRIK AK KONTWÒL (Nè yo ak sèvo)

Sistèm ekipman pou pouvwa

Sistèm Festoon: Anlè glisman kab transpòtè (pou vwayaj pi long). Gen kab pouvwa ak kontwòl.

Bobine kab: Tanbou prentan-kondwi oswa motè pou kolekte/peye kab.

Kondiktè Bar (Bar Otobis): Ba kòb kwiv mete izole ki monte sou pist; teknik kolekte pouvwa atravè soulye glisman. Pou gwo-devwa, gwo-sik aplikasyon.



Sistèm kontwòl

Estasyon kontwòl pendant: Pann bwat pouse-bouton ak bouton pou MWEN/desann, GÒCH/DWA, AVANT/DEYÈ. Konekte atravè kab fleksib.

Radyo Remote Control: Transmetè (senti-pake oswa pòtatif) ak inite reseptè sou teknik. Pèmèt operatè libète mouvman.

Kontwòl Panel/Kabinè: Kay:

Kontaktè & rle: Pou chanje pouvwa.

Kondwi frekans varyab (VFD): Pou akselerasyon lis ak kontwòl vitès egzak (si ou vle).

Kontwolè lojik pwogramasyon (PLC): Pou lojik kontwòl avanse ak dyagnostik (si ou vle).

Pwoteksyon Surcharge: Aparèy elektwonik ki koupe pouvwa si chaj la depase setpoint.

Sekirite & Limit Aparèy

Limit switch:

Leve Limit Upper / Lower: Kalite levye mekanik-oswa ankode rotary-ki baze.

Limit vwayaj: Sispann teknik nan pwent pist.

Trolley Limit: Sispann chariot nan pwent travès.

Bouton Stop Ijans: Bouton tèt djondjon-sou pendant ak nan pozisyon teknik estratejik yo.

Aparèy avètisman: Buzzer oswa limyè wotasyon pou avètisman mouvman.

Sistèm Anti-Kolizyon: Detèktè enfrawouj oswa ultrasons pou enstalasyon milti-trepye (si ou vle).

Anemomètr: Endikatè vitès van / alam pou trepye deyò (si ou vle).





4. akseswa ak konpozan oksilyè

Leve atachman

Creole Hook: Fòje asye, kalite pivotan ak seri sekirite.

Kwòk espesyal: C-kwòk, kwòk bobin, elatriye.

Anba-yo- Hook Aparèy yo: Leve travès, leman, pwan, lifters vakyòm.

Tanpon ak sistèm eksepsyonèl

Tanpon kawotchou: Monte sou fen cha pou absòbe enpak nan pwent pist.

Koupe wou: Metal sispann nan fen ray kòm limit vwayaj final la.

Platfòm & Nechèl

Platfòm sèvis: Nan yon bout pou aksè motè ak antretyen elektrik.

Aksè Nechèl: Fiks sou janm pou rive nan platfòm sèvis.

Ekleraj

Limyè Zòn Travay: Limyè ki ap dirije ki monte sou travès pou eklere zòn leve.

Antretyen konpozan kritik

Eleman	Konsantre enspeksyon	Siy Echèk
Fil kòd	Fil kase, korozyon, rediksyon dyamèt	10% fil kase nan yon longè kouche
Wou	Mete bride, mete kraze, fant	Flange epesè<80% original
Fren	Pawa mete, ajisteman	Twòp distans kanpe
Kontak elektrik	Pitting, boule, pwòpte	Operasyon iregilye, surchof
Boulon estriktirèl	Looseness, korozyon	Mouvman vizib, rouye



trase



Prensipal teknik



1. Avantaj ekonomik (ki pi konvenkan)

Lower Inisyal Envestisman: Depans40-60% mwenspase doub travès trepye ki gen kapasite ekivalan

Pri enfrastrikti minimòm: Pa t ' bezwen pou chè sou tèt pis aterisaj en èstrikti ou modifications bati

Pri Enstalasyon redwi: Èske yo ka enstale nan1-3 jouak zouti debaz ak travay fondasyon minim

Pi ba depans fonksyònman: Konsepsyon ki pi senp vle di mwens eleman pou kenbe; konsomasyon enèji se tipikman30-50% pi bapase pi gwo sistèm yo

Taks ak Benefis Depresyasyon: Souvan kalifye kòm ekipman olye ke modifikasyon bilding

2. Enstalasyon & Fleksibilite Avantaj

Deplwaman rapid: Soti nan lòd nan operasyon ka tankou ti kòm2-4 semènpou modèl estanda

Pa gen modifikasyon nan bilding: Ideyal pou pwopriyete lokasyon oswa enstalasyon tanporè

Demenaje: Yo ka demonte epi deplase nan diferan kote nan yon etablisman oswa nan sit totalman nouvo

Adaptab ak espas ki egziste deja: Travay nan bilding ki gen espas kolòn iregilye oswa espas limite

Deyò Kapab: Ka opere nan lakou, waf, ak zòn ouvè san pwoteksyon espesyal move tan

3. Avantaj Operasyonèl ak Pèfòmans

Fasilite nan operasyon: Kontwòl senp mande pou yon minimòm fòmasyon operatè

Espas Efikasite: Itilize espas vètikal ki otreman gaspiye anlè zòn travay yo

Layout versatile: Kapab sèvi plizyè estasyon travay sou chemen vwayaj li yo

Koule materyèl rapid: Diminye trafik charyo ak konjesyon ki asosye

Bon manyablite: Kapab navige alantou obstak fiks lè etaj-kouri

4. Antretyen & Reliability

Antretyen ki pi senp: Mwens eleman ak konsepsyon aksesib diminye konpleksite antretyen

Pi ba envantè pyès rezèv: Konpozan estanda yo disponib fasilman

Mwens D ': Modilè konsepsyon pèmèt ranplasman eleman rapid

Teknoloji pwouve: Sèvi ak estandadize, lajman disponib anvwaye ak konpozan elektrik

5. Benefis sekirite

Chemen previzib: Piste fiks diminye risk pou yo fè kolizyon ak lòt ekipman

Vizibilite klè: Konsepsyon louvri pèmèt operatè yo kenbe kontak vizyèl ak chaj yo

Redwi Trafik Atè: Minimize entèraksyon pyeton/machin konpare ak trepye mobil

Estabilite nannan: Kat-pwen sipò tè bay platfòm leve ki estab

1. Faktori & Pwodiksyon

Aplikasyon	Itilizasyon tipik	Kondisyon kle yo
Boutik machin	Chaje / dechaje tour, moulen, fren pou laprès	1-10 tòn, 6-15m span, pwezante egzak
Soudi/fabrikasyon	Pozisyon plak, estrikti pou soude	Kwòk wotasyon, bon manyablite
Liy Asanble	Plasman eleman nan asanble machin/machin	2-5 tòn, lis kontwòl vitès varyab
Bay antretyen	Retire motè/konpozan, reparasyon ekipman	3-15 tòn, kapasite wotè reglabl



2. Depo & Lojistik

Aplikasyon	Itilizasyon tipik	Kondisyon kle yo
Waf chaje	Kamyon/trelè chaje/dechaje	2-10 tòn, tan sik rapid, deyò rated
Depo Yards	Anpile palèt, materyèl, ekipman	5-20 tòn, 15-25m span, enpèmeyab
Rail Machin Loading	Chaje / dechaje materyèl esansyèl nan machin tren yo	Materyèl-espesifik atachman (kwòk bobin, elatriye)
Manyen veso	Operasyon ti veso (1-2 TEU)	10-20 tòn, atachman epandeuz



3. Konstriksyon & Enfrastrikti

Aplikasyon	Itilizasyon tipik	Kondisyon kle yo
Prefabrike konkrè	Manyen panno konkrè, travès, tiyo	5-20 tòn, wotasyon kapasite, kontwòl egzak
Batiman Steel	Pozisyon manm asye estriktirèl	5-15 tòn, bon pèfòmans deyò
Antretyen Ekipman	Antretyen pneu, bouteur, kamyon	10-20 tòn, lajè reglabl pou machin diferan
Sit Tanporè	Reparasyon pon, antretyen plant fèmen	Desen pòtab, asanble rapid



4. Aplikasyon espesyalize

Aplikasyon	Itilizasyon tipik	Kondisyon kle yo
Scrap Yards	Limyè manyen bouyon, operasyon klasman	3-10 tòn, Eman oswa atachman grapple
Agrikòl	Reparasyon ekipman, manyen manje, bal zèb	2-5 tòn, lajè span pou depo, pwoteksyon pousyè tè
Marin/Shipyards	Ti antretyen bato, manyen motè	Pwoteksyon korozyon, opsyon ki reziste -etensèl
Pwodiksyon evènman	Ekipman etap, aparèy ekleraj, seri	Pòtab, lejè, operasyon trankil

Pwodiksyon yon MH Type Single Girder Gantry Crane se yon pwosesis fabrikasyon rasyonalize men egzak ki transfòme matyè premyè nan yon sistèm leve serye. Kontrèman ak fabwikasyon konplèks trepye pon an doub, pwosesis sa a mete aksan sou efikasite, normalisation, ak pri -efikasite pandan l ap kenbe bon jan kalite esansyèl.

Isit la se workflow pwodiksyon konplè, soti nan lòd jiska chajman:



FAZ 1: JENI AK PLANIFICATION (1-3 Jou)

1.1 Design & Detaye

Revizyon lòd: Ekip teknik revize espesifikasyon kliyan (kapasite, span, wotè leve, sik devwa, kalite kontwòl).

CAD Modeling & Analiz:

Modèl estanda yo rale nan yon bibliyotèk ak modifye.

Kalkil estriktirèl: Analiz debaz estrès pou defleksyon travès prensipal (anjeneral limite a mwens pase oswa egal a Span / 750 anba chaj plen).

Seleksyon konpozan: Modèl estanda anvwaye, motè, ak konpozan elektrik yo chwazi nan lis machann ki apwouve yo.

Jenerasyon desen:

Desen Aranjman Jeneral (GA) pou apwobasyon kliyan.

Desen fabwikasyon detaye pou atelye a.

Schema elektrik ak dyagram fil elektrik.

1.2 Bill of Materials (BOM) & Orè

Kreyasyon BOM: Lis tout matyè premyè (plak asye, travès) ak konpozan achte (anvwaye, wou, motè, panno elektrik).

Pwodiksyon Orè: Jòb plase nan liy pwodiksyon an, anjeneral apre akoule-boutikmodèl.



FAZ 2: MATERYAL AK KONPONN AKWI (Paralèl ak fabrike)

Materyèl kri: Plak asye (S355JR) ak seksyon (I-travès, chanèl) yo kòmande nan moulen oswa stock.

Achte Eleman: Atik estanda yo soti, souvan nan stock:

Ranpli Inite Ice: Levage kòd fil elektrik (pa egzanp lè w soti nan CM, Kito, Demag).

Kondwi pake: Vwayaje motè, bwat, ak fren.

Twous elektrik: Kontwòl pendant, kontakteurs, limit switch.

Pati mekanik: wou, aks, bi.



FAZ 3: PWOSESIS FABRICASYON NOU (5-10 Jou)

3.1 Prensipal Girder Fabrication

Sa a se etap fabrikasyon ki pi kritik.

Etap A: Preparasyon materyèl

PouI-Travès Travès: Gwo bout bwa estanda woule I-(pa egzanp, GB/T 706) koupe nan longè.

PouSoude Box Girders:

Plak yo tire-eksplozyon ak prime.

Web ak plak bride yo koupe nan gwosè lè l sèvi avèkCNC plasma koupe.

Etap B: Asanble & Soudi

Jigging: Plak yo mete nan yon jig asanble gwo pou asire dwat ak jeyometri kòrèk.

Soude: Main soude longitudinal yo te fè lè l sèvi avèkSoude Arc Submerged (SAW)pou pénétration gwo twou san fon ak bon jan kalite. Rèdi yo soude andedan lè l sèvi avèkMAG soude.

Endiksyon Camber: For spans >10m, yon ti kamb anlè (pre-defleksyon) souvan pwovoke pandan soude pa pwezante jig la.

Etap C: Machining & Fini

Fen D': Fini Girder yo freze kare asire pafè anfòm ak cha fin.

Perçage: Twou boulon pou koneksyon cha fin yo komanse fouye lè l sèvi avèk yonegzèsis radial.

Kouri Sifas Prep: Bride anba a (pis aterisaj Trolley) se tè lis si sa nesesè.

3.2 Fini fabrike cha

Janm fabrikasyon: Seksyon bwat yo soude soti nan plak asye. Pwen kritik yo se koneksyon yo ak gwo bout bwa nan tèt ak lojman an aks wou.

Cross Beam Fabrication: Tèt ak anba konekte travès yo fabrike.

Konstwi asanble wou:

Aks yo bourade nan wou yo ak bi gwo -devwa yo.

Se blòk wou konplè a reyini nan ankadreman kamyon an fen.

Kondwi motè ak bwat yo monte pou vwayaje mache.



FAZ 4: SOU-Asanble ak Egzèsu FIT-(1-2 Jou)

Sèk Asanble: Se travès prensipal la boulonnen nan de cha yo fen sou planche boutik la.

Tcheke aliyman:

Squareness: Yo pran mezi dyagonal pou asire ankadreman an kare (tolerans: ± 5mm).

Nivo: Yo tcheke travès prensipal la pou nivo sou longè li.

Aliyman wou: Tout kat (oswa plis) wou yo tcheke pou yo nan menm avyon an.

Objektif: Etap kritik sa a idantifye nenpòt pwoblèm anfòm-anvanpenti, lè koreksyon yo toujou fasil.



FAZ 5: TRETMAN SIFÒS (2-3 Jou)

Demonte: se teknik la pran apa nan eleman prensipal yo (grider, de cha fin).

Eksplozyon abrazif: Tout konpozan yo blasted toSa 2.5estanda yo retire echèl moulen ak rouye, kreye yon pwofil sifas pou adezyon penti abazde.

Penti:

Priming: Zenk -jadendanfan epoksidik rich aplike (70-80μm) pou pwoteksyon korozyon.

Manto Entèmedyè: Kouch penti epoksidik (80-100μm) pou bati ak rezistans chimik.

Top manto: Polyurethane topcoat (50-60μm) nan koulè kliyan an. Sa a bay UV ak rezistans move tan.

Marking: Nimewo idantifikasyon eleman ak pwen leve yo pocho.



FAZ 6: FINAL Asanble, INTEGRASYON AK TÈS (3-5 Jou)

6.1 Mekanik Re-Asanble

Konpozan ki pentire yo boulonnen ansanm ak boulon grip ki gen gwo -fòs friksyon- (Klas 10.9).

Leve ak Trolley Mounting: Se inite anvwaye achte a monte sou chariot li yo (motè oswa manyèl), epi yo mete tout asanble a sou bride kouri travès la.

6.2 Entegrasyon sistèm elektrik

Fil elektrik panèl: Se panèl kontwòl branche dapre schematics.

On-Filraji nan tablo a: Motè, switch limit, estasyon pendant, ak aparèy avètisman yo branche.

Pouvwa Feed Enstalasyon: Se sistèm Festoon oswa bobin kab monte.

Programmation PLC(si sa aplikab): lojik debaz pou kontwòl ak sekirite anklanche chaje.

6.3 Tès Akseptasyon Faktori (FAT) - OBLIGATWA

Enspeksyon vizyèl: Tcheke konplè, bon jan kalite penti, ak etikèt apwopriye.

Pa gen -Chajman Tès Fonksyonèl:

Opere tout mouvman: leve / desann, vwayaj chariot, vwayaj portique.

Verifye direksyon, fonksyon fren, ak operasyon switch limit.

Tès chaj (pa ISO 8686-1/FEM 9.755):

Tès chaj estatik: Leve yon pwa tès ki egal a125% nan Kapasite Rated. Kenbe pou 10 minit. Enspekte pou deformation pèmanan, tcheke fren kenbe.

Tès chaj dinamik: Leve epi opere tout mouvman avèk yo110% nan Kapasite Rated.

Verifikasyon Aparèy Sekirite: Teste tout arè ijans, limiteur surcharge (si genyen), ak alam odyo/vizyèl.

Tès elektrik: Rezistans izolasyon, kontinwite latè, sekans faz.



FAZ 7: DEMONTE, ANBAJMAN AK ANBAKE (1-2 Jou)

Estratejik demonte: Crane dekonpoze an pakè kagezon-:

Pake 1: Main Girder

Pake 2 & 3: Chwa fen gòch ak dwa (avèk wou tache)

Pake 4: Ice & Trolley inite

Pake 5: Panno elektrik ak bwat Pwodwi pou Telefòn

Anbalaj: Konpozan yo vlope nan plastik epi yo an sekirite nan kès an bwa oswa sou patin bwa. Sifas machin kritik yo pwoteje.

Dokimantasyon: Lis anbalaj final, sètifika tès, manyèl asanble, ak manyèl pati yo prepare pou chajman.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
