Elektrik Ivage Gantry Crane

Kalite elektrik trepye portique trepye:

Reglabl Wotè Gantry- Pèmèt pou diferan wotè leve.

Pòtab/mobil Gantry- Fasil pou deplase ak repozisyon.

Semi-Tren portik– Yon janm kouri sou yon gwo bout bwa pis aterisaj, pandan ke lòt la sipòte pa yon estrikti.

Full Portique Crane– Tou de pye yo kouri sou ray tè oswa wou.



Avantaj:

✔ Pa bezwen sipò anlè pèmanan(kontrèman ak trepye pon).
✔ Pozisyon fleksib(kapab deplase kote sa nesesè).
✔ Levage elektrik bay lis, egzak leve.
✔ Apwopriye pou itilize andedan kay la ak deyò(depann sou konsepsyon).



Konparezon ak lòt kalite teknik

Karakteristik	Elektrik Ivage Gantry Crane	Sou tèt pon teknik	Jib Crane
Sipò Bezwen	Oto-sipòte (pa gen okenn estrikti bilding)	Mande pou travès pist ak plafon fò	Mi/etaj-monte
Mobilite	Pòtab oswa tren-monte	Pozisyon fiks	Wotasyon limite
Kapasite chaj	0.5–50+ tòn	1–500+ tòn	0.1-10 tòn
Pi bon pou	Deyò/andedan, kote fleksib	Gwo faktori, asansè ki gen gwo-kapasite	Ti atelye, espas ki fèmen



Kote ki gen orijin: Henan, Lachin

Garanti: 2 zan

Pwa (KG): 60000 kg

Videyo enspeksyon-sandan:Yo bay

Rapò tès machin: bay

Aplikasyon: depo, faktori ak lòt kote

Kalite teknik: kalite bwat teknik portique

Vitès vwayaje: 20m / min

Mekanis leve: anvwaye elektrik

Metòd kontwòl: Ground Control + Remote Control (personnalisé)

Travay travay: A5

Tanperati travay: -20 ~ +40 degre

Endistriyèl vòltaj: 380V50HZ3Phanse oswa lòt

Koulè: Customized

Pèsonalizasyon: Aksepte



Yonelektrik trepye portique trepyekonsiste de plizyè eleman kle ki travay ansanm pou bay efikas leve ak manyen materyèl. Anba a se yon dekonpozisyon detaye nan pati prensipal li yo:



1. Ankadreman Gantry (Estrikti Prensipal)

Kad asye a sipòte tout teknik la epi li konsiste de:

Janm (dwat)– Sipò vètikal (wotè fiks oswa reglabl).

Travès pon (Girder)– Gwo bout bwa orizontal kote anvwaye a vwayaje (konsepsyon yon sèl oswa doub).

End Trucks (pou trepye portique mobil)– Asanble wou ki pèmèt mouvman sou tè a oswa ray yo.

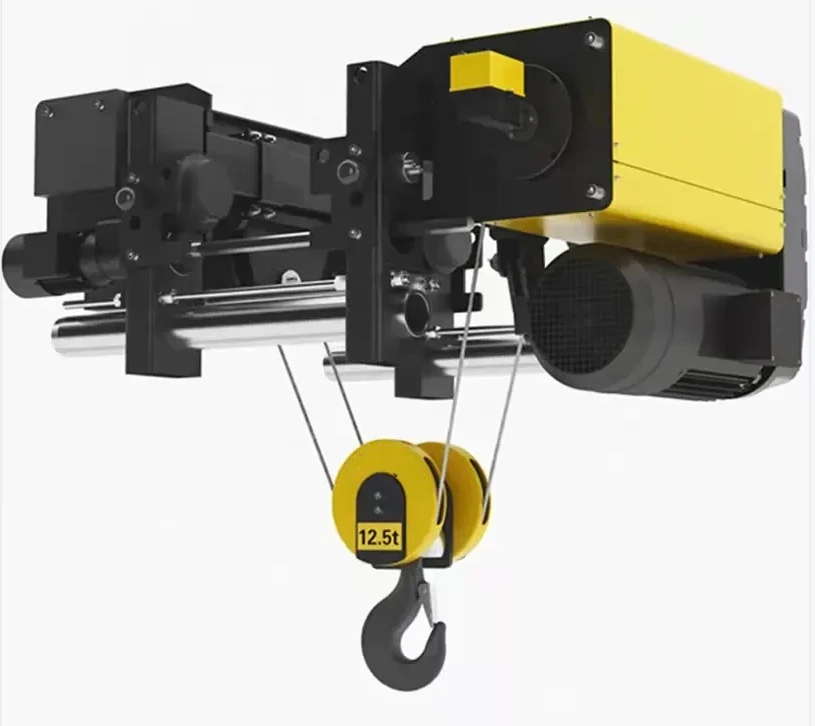

2. Ice elektrik (mekanis leve)

Aparèy-motè ki leve epi bese chay la:

Ice motè– Pouvwa leve operasyon (kalite chèn oswa fil kòd).

Leve mwayen –

Fil kòd Ice(pou pi lou chay, plus operasyon).

Hoist chèn(kontra enfòmèl ant, apwopriye pou charj pi lejè).

Kwòk blòk– Tache nan chaj la (ka gen ladan yon zen Swivel).

Tanbou oswa piyon– Van kòd la/chèn pou leve.

Sistèm fren– Asire kenbe chaj an sekirite.



3. Trolley (mouvman anvwaye sou gwo bout bwa a)

Pèmèt anvwaye a deplase orizontal sou gwo bout bwa pon an.

Kapabpouse manyèloswamotè(Trolley elektrik).

Gen ladan wou ak yon mekanis kondwi (pou vèsyon pisans).

4. Sistèm vwayaj (mobilite teknik)

Wou/woulèt– Pou trepye portique mobil (ka gen fren).

Sistèm Rail (pou trepye portique fiks)– Kouri sou ray tè pou estabilite.

Kondwi motè (pou vwayaje)– Motè elektrik pou deplase tout teknik la.

5. Sistèm kontwòl

Kontwòl pendant- Handheld remote pou opere anvwaye a ak chariot.

Radyo Remote (Opsyonèl)– Kontwòl san fil pou pi bon manyabilite.

Limit switch– Anpeche plis -vwayaj nan anvwaye/Trollley la.

6. Eleman elektrik

Pwovizyon pou pouvwa– Tipikman3-faz ACoswa yon sèl-faz (pi piti anvwaye).

Kontwòl Panel– Kay kontakè, rle, ak pwoteksyon surcharge.

Bobine kab (pou trepye portique ki monte sou ray-)- Jere mouvman kab pouvwa.

.

7. Karakteristik sekirite

Pwoteksyon Surcharge– Anpeche leve pi lwen pase kapasite.

Arè Ijans (E-Stop)– Koupe kouran imedyatman nan ka ijans.

Aparèy Anti-Kolizyon– Pou plizyè trepye nan menm zòn nan.

Limyè avètisman/Alam– Pou operasyon danjere.

Pwodwi pou Telefòn Opsyonèl

Sistèm Festoon– Jere câbles pou chariot elektrik.

Peze echèl- Mezi chaj entegre.

Kabin/Operatè Estasyon– Pou gwo trepye portique endistriyèl.

Trase

Prensipal teknik



1. Pa gen okenn sipò anlè obligatwa

Kontrèman ak trepye pon, trepye portique pa mande pou yon plafon pèmanan oswa estrikti bilding pou sipò.

Ideyal pou itilize deyò oswa enstalasyon ki gen fòs do-kay limite.

2. Mobilite ak fleksibilite

Portable portique trepyeka deplase fasil nan diferan zòn travay.

Modèl wotè/span reglabladapte ak diferan gwosè chaj ak espas travay.

3. Benefis elektrik Ice

Lis & egzak leve– Pi bon kontwòl konpare ak anvwaye manyèl.

Pi wo efikasite– Pi vit leve ak bese ak efò minim.

Redwi Fatig Operatè- Pa gen manyèl chèn rale mande.

4. Pri-Solisyon efikas

Pi ba pri enstalasyon konpare ak trepye pon anlè.

Minimòm antretyen (anvwaye elektrik yo dirab ak serye).

5. Chanjan chajman manyen

Apwopriye poulimyè -devwa (0.5-10 tòn)epigwo-devwa (10–50+ tòn)aplikasyon yo.

Èske yo ka Customized ak diferan kalite anvwaye (chèn oswa kòd fil).

6. Karakteristik sekirite

Pwoteksyon Surchargeanpeche leve pi lwen pase kapasite.

Bouton pou kanpe ijansepiswitch limitamelyore sekirite.

Konsepsyon ki estab ak soliddiminye risk pou yo panche.



1. Faktori & Atelye

Levepati machin, motè, mwazi, ak zouti lou.

Liy asanble manyen materyèl.

2. Depo & Lojistik

Chaje / dechajepalèt, resipyan, ak machandiz lou.

Deplase materyèl nan zòn depo san sistèm teknik pèmanan.

3. Konstriksyon & Enfrastrikti

Manyentravès asye, panno konkrè, ak materyèl konstriksyon.

Leve tanporè nan sit travay kote trepye fiks yo pa disponib.

4. Konstriksyon bato ak lakou reparasyon

K ap deplasekonpozan bato, motè, ak machin lou.

Ideyal pou waf sèk ak zòn antretyen.

5. Otomobil & Aerospace

Leveankadreman machin, pati avyon, ak motè.

Itilize nan garaj reparasyon ak liy pwodiksyon.

6. Plant pouvwa & endistri lou

Manyentransfòmatè, turbin, ak gwo ekipman endistriyèl.

Antretyen machin lou nan enstalasyon enèji.

7. Railway & Transpò

Leveray tren, bogies, ak pati lokomotiv.

Itilize nan depo antretyen ak inite asanble.





1. Design ak Jeni
Analiz egzijans: Defini kapasite, span, wotè leve, distans vwayaje, mòd kontwòl, ak kontrent atelye.

Konsepsyon estriktirèl: Konsepsyon travès prensipal, cha, janm, ak koneksyon dapre estanda ki enpòtan (ISO, FEM, GB).

Seleksyon konpozan mekanik: Chwazi motè, anvwaye, wou, fren, sistèm kontwòl, aparèy sekirite.

Konsepsyon elektrik: Layout panèl kontwòl, dyagram fil elektrik, konsepsyon ekipman pou pouvwa.

Desen ak Apwobasyon: Prepare fabwikasyon detaye ak desen asanble, jwenn apwobasyon kliyan.

2. Akizisyon materyèl
Achte plak asye, pwofil, motè, bwat, wou, konpozan elektrik, ak aparèy sekirite.

Verifye sètifikasyon materyèl ak dokiman kalite.

3. Steel Fabrication
Koupe: plak asye ak pwofil koupe nan gwosè lè l sèvi avèk plasma, lazè, oswa koupe flanm dife.

Fòme: koube oswa woule asye dapre konsepsyon.

Soudi: Rasanble travès prensipal yo, cha yo ak pye yo lè l sèvi avèk MIG oswa soude manyèl.

Machining: Machin aliye twou, chèz wou, chèz kote yo pote, ak sifas bride.

Tretman Chalè: Estrès soulaje deformation soude si sa nesesè.

4. Tretman andigman
Manje: lis soude kouti ak sifas yo.

Netwayaj: Retire rouye, lwil, ak kontaminan.

Penti: Aplike primè ak fini rad (anjeneral penti epoksidik oswa an poliyiretàn) pou pwoteksyon korozyon.

5. Asanble eleman
Enstale wou, BEARINGS, anvwaye, motè, fren, ak aparèy elektrik sou estrikti teknik la.

Rasanble panèl kontwòl ak fil elektrik.

6. Tès ak Kontwòl Kalite
Enspeksyon dimansyon: Tcheke tout dimansyon kritik.

Tès chaj: Fè tès chaj nominal ak surcharge selon estanda.

Tès Fonksyon: Verifye operasyon lis nan anvwaye, chariot, vwayaj teknik, fren, ak aparèy sekirite.

Tès elektrik: Tcheke sikwi kontwòl, arè ijans, alam, switch limit.

Dokimantasyon: Prepare rapò tès ak sètifika.

7. Anbalaj ak livrezon
Demonte pati si sa nesesè pou transpò.

Pwoteje eleman ak prevansyon rouye ak materyèl anbalaj.

Fè aranjman pou anbake sou sit kliyan an.

8. Enstalasyon ak komisyonin (nan sit kliyan)
Rasanble teknik sou plas (prensipal travès, janm, wou).

Aliman ray yo oswa prepare sifas etaj la.

Konekte pouvwa elektrik ak kontwòl yo.

Fè tès sou -sou sit ak fòmasyon operatè yo.
