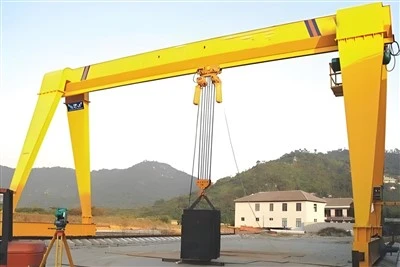

Mh Kalite Single Beam Box Gantry Crane
Pwodwi Deskripsyon
Karakteristik kle:
Single Box Girder Design
Gwo bout bwa prensipal la konstwi nan yonbwat-ki gen fòm (anvle) kwa-seksyon, bay gwo fòs ak frigidité.
Ofri pi bon distribisyon chaj ak rezistans nan koube konpare ak I-trepye portique travès.
Estrikti Portique
Sipòte pajanm sou tou de bò yo, ki ka fiks oswa reglabl nan wotè.
Kapabsemi-gantry(yon bò sou yon pist, lòt la sou janm) oswaplen portique(tou de bò sou janm).
Levage Mekanis
Ekipe ak yon anvwaye elektrik (kòd fil oswa chèn) ki vwayaje sou travès bwat la.
Kalite anvwaye komen:Hoist elektrik kòd fil elektrik (EOT), Hoist chèn, oswa menm yon chariot ak yon winch.
Opsyon Mobilite
Fiks (estatik) Gantry: Pèmanans enstale nan yon sèl kote.
Portique mobil: Ekipe ak wou (manyèl oswa motè) pou mouvman sou ray oswa tè a.
Kapasite chaj & span
Tipikman varye de5 tòn pou plis pase 100 tòn.
Span (distans ant janm) ka varye de5m rive 35moswa plis.
Konparezon ak Double Girder Portique trepye:
| Karakteristik | Single Beam Box Gantry | Double Girder Gantry |
|---|---|---|
| Kapasite chaj | Jiska ~ 50-100T | 100T+ |
| Espansyon | Mwayen (~5-35m) | Gwo (~10-40m+) |
| Wotè | Limite pa yon sèl travès | Pi wo leve (plis clearance) |
| Pri | Plis ekonomik | Pi chè |
Garanti nan eleman debaz: 1 ane
Eleman debaz: PLC, kote yo pote, bwat, motè, Kovèti pou
Kondisyon: Nouvo
Garanti: 1 ane
Pwa (KG): 500 kg
Karakteristik: portique teknik
Non pwodwi: Single Girder Gantry Crane
Koulè: Customized
Kapasite: 1-20t
Kalite: Single Girder
Ekipman pou pouvwa: 110V/220V/230V/380V/440V
Metòd kontwòl: kontwòl tè + kontwòl remote (personnalisées)
Mekanis leve: elektrik Ice
Travay devwa: A3-A4
Foto ak konpozan
A sèl gwo bout bwa bwat portique teknikkonsiste de plizyè eleman kle ki travay ansanm pou asire operasyon leve san danje epi efikas. Anba a se yon dekonpozisyon detaye nan pati prensipal li yo:
1. Konpozan prensipal yo nan yon sèl gwo bout bwa Box Gantry Crane
A. Bwat Girder (Main Beam)
Laestrikti prensipal-pote chaj, te fè nan plak asye soude nan yonbwat-kalite (rektangilè) kwa-seksyon.
Bay segondèfrigidité ak fòs, minimize defleksyon anba chay lou.
Ki fèt pou sipòte aanvwaye ak chariotki deplase sou longè li.
B. Fen cha (janm/sipò)
De vètikaljanm asyeki sipòte travès bwat la.
Kapabfiks oswa reglablnan wotè.
Ekipe akwou oswa raypou mobilite (si se yon teknik portique mobil).
 |
 |
C. Hoist & Trolley
Leve elektrik(fil kòd oswa chèn) pou leve chay.
Trolley mekanispèmèt anvwaye a vwayaje sou travès la.
Kalite komen:
Hoist elektrik kòd fil elektrik (EOT)– Pou leve-devwa lou.
Hoist chèn– Pou pi lejè chaj.
 |
 |
D. Sistèm pist (pou trepye portique mobil)
Tren tren oswa woupou mouvman lis.
Kapabmotè (vwayaj elektrik)oswamanyèl pouse-tip.
Gen ladannfren ak switch limitpou sekirite.
E. Sistèm elektrik
Panèl kontwòl ak estasyon pendant(fil oswa san fil remote).
Ekipman pou pouvwa(bobine kab oswa sistèm festoon).
Limite switch ak pwoteksyon surchargepou operasyon an sekirite.
F. Bracing & Cross Beams
Dyagonal oswa orizontalranfòsmanpou amelyore estabilite.
Anpeche balanse lateral anba chaj.
.
G. Aparèy sekirite yo
Surcharge limiteur– Anpeche leve pi lwen pase kapasite.
Bouton pou kanpe ijans- Pou fèmen enstantane.
Detèktè anti-kolizyon yo(si plizyè trepye opere nan menm zòn nan).
Tanpon & eksepsyonèl- Absòbe enpak nan limit vwayaj.
2. Si ou vle konpozan
Kabin (Kabin Operatè)– Pou trepye ak itilizasyon souvan.
Kondwi frekans varyab (VFD)- Pou pi douser akselerasyon ak frenaj.
Sistèm peze- Mezi chaj entegre.
Festoon oswa sistèm bobine kab– Pou jesyon ekipman pou pouvwa.
Trase
Prensipal teknik
Avantaj
1. Kapasite chaj segondè & fòs
Lakonsepsyon travès bwatbay siperyèrèd ak kapasite pote chay-konpare ak I-portik travès yo.
Apwopriye pou5 a 100 tòn, sa ki fè li ideyal pou aplikasyon mwayen-a-lou-.
2. Ekselan Estabilite & Rigidite
Laestrikti bwat fèmen-rezistetòde ak koube, asire leve lis ak san danje.
Minimdevyasyonanba chay lou, amelyore presizyon nan manyen materyèl.
3. Durabilité & Long sèvis lavi
Te fè soti nan{0}}wo kalite asye soude, rezistan a mete, korozyon, ak anviwònman piman bouk.
Egzijemwens antretyenpase konsepsyon ouvri-web oswa I-travès.
4. Pri-Solisyon efikas
Plisabòdabpase doub girder portique trepye pandan y ap ofri menm fòs.
Pi baenstalasyon ak depans operasyon yokonpare ak trepye anlè.
5. Opsyon Mobilite fleksib
Kapabfiks, semi-gantry, oswa konplètman mobil(avèk sistèm tren oswa wou).
Opsyon vwayaj motorize ki disponib poumouvman otomatik.
6. Fasil enstalasyon & personnalisation
Konsepsyon modilè pèmèt poureglabl span, wotè, ak vitès leve.
Èske yo ka ekipe akdiferan anvwaye (kòd fil oswa chèn)baze sou kondisyon.
7. Karakteristik sekirite
Ekipe akpwoteksyon surcharge, switch limit, ak fren ijans.
Teknoloji anti-balansman asireleve ki estab ak kontwole.
Aplikasyon:
1. Steel & Metal Processing
Manyenbobin asye, plak, mwazi, ak depoze.
Chaje / dechaje nanwoule moulen ak boutik fòje.
2. Konstriksyon & Enfrastrikti
Levetravès prefabrike konkrè, tiyo, ak materyèl konstriksyon.
Asanble nankonpozan pon ak gwo pati estriktirèl.
3. Konstriksyon bato ak pò
K ap deplasepati bato, motè, ak resipyan.
Itilize nanwaf sèk ak lakou reparasyon bato.
4. Depo & Lojistik
Transpòmachin lou, palèt, ak materyèl esansyèl.
Itilize nangwo lakou depo ak tèminal machandiz.
5. Faktori & endistri lou
Enstaleekipman endistriyèl, dèlko, ak turbin.
Manyengwo mwazi nan fondri ak izin otomobil.
6. Plant elektrik ak enèji renouvlab
Antretyen nantransfòmatè, chodyèr, ak konpozan turbine van.
Itilize nanenstalasyon idwoelektrik ak nikleyè.
Teknikpwodiksyon pwosedi
1. Analiz demann ak konsepsyon
Koleksyon Demann: Kominike ak kliyan yo konprann bezwen espesifik yo ak anviwònman itilizasyon, ki gen ladan kapasite leve, wotè leve, span, elatriye.
Plan konsepsyon: Fè konsepsyon preliminè selon bezwen yo detèmine paramèt teknik yo ak estrikti jeneral teknik la.
CAD Modeling: Sèvi ak òdinatè-lojisyèl konsepsyon ede (tankou AutoCAD, SolidWorks, elatriye) pou trase desen jeni detaye, ki gen ladan dimansyon ak espesifikasyon chak eleman.
2. Preparasyon materyèl
Seleksyon Materyèl: Dapre kondisyon konsepsyon yo, chwazi asye apwopriye, aliminyòm oswa lòt materyèl asire ase fòs ak rezistans.
Akizisyon materyèl: Achte matyè premyè ki nesesè yo dapre lis materyèl la, ki gen ladan travès prensipal, travès fen, wou, kwòk ak lòt konpozan.
3. Pwosesis ak Faktori
Koupe: Koupe gwo moso nan materyèl nan gwosè ki nesesè yo dapre desen yo konsepsyon.
Fòme: Pliye, soude, fè egzèsis ak lòt pwosesis yo fèt sou materyèl yo koupe yo fòme travès prensipal, travès fen, parantèz ak lòt konpozan.
Tretman Sifas: Tretman sifas yo fèt sou pati yo trete, ki gen ladan sablaj, retire rouye, penti, elatriye, amelyore rezistans korozyon ak estetik.
4. Asanble eleman yo
Asanble gwo bout bwa prensipal: soude oswa boulon gwo bout bwa prensipal la, gwo bout bwa fen ak lòt estrikti sipò yo fòme yon ankadreman jeneral.
Enstalasyon sistèm levage: enstale konpozan sistèm levage tankou motè, redukteur, tanbou, kwòk, elatriye pou asire bon operasyon sistèm lan.
Enstalasyon mekanis opere: enstale mekanis fonksyònman Trolley la ak Trolley la, ki gen ladan wou, tren ak sistèm kondwi.
5. Fil elektrik sistèm elektrik
Enstalasyon eleman elektrik: enstale eleman elektrik tankou bwat kontwòl, switch, varyateur, switch limit, elatriye.
Fil elektrik: fè fil elektrik selon desen elektrik pou asire ke sistèm elektrik la an sekirite ak serye.
Tès: fè tès preliminè sou sistèm elektrik la pou asire ke tout fonksyon yo nòmal.
6. An jeneral debogaj
Tès sistèm: fè debogaj jeneral nan teknik la, teste divès fonksyon tankou leve, deplase, frenaj, elatriye, asire bon operasyon.
Deteksyon sekirite: tcheke si divès kalite aparèy sekirite (tankou pwoteksyon surcharge, switch limit, alam son ak limyè, elatriye) ap travay byen.
7. enspeksyon kalite
Enspeksyon entèn: fè yon enspeksyon kalite konplè nan machin nan tout antye pou asire ke tout endikatè satisfè kondisyon yo konsepsyon ak estanda sekirite.
Enspeksyon ekstèn: Si sa nesesè, envite yon òganizasyon twazyèm pati -pou fè enspeksyon ekstèn pou asire kalifikasyon pwodwi a.
8. Livrezon ak enstalasyon
Anbalaj ak transpò: Pake trepye ki kalifye epi fè aranjman pou transpò nan kote kliyan an deziyen.
Sou-enstalasyon sou sit la: Enstale ak debogaj teknik la sou sit kliyan an pou asire ke enstalasyon an satisfè nòm sekirite yo.
Fòmasyon ak livrezon: Antrene operatè kliyan an, eksplike itilizasyon, antretyen ak prekosyon sekirite ekipman an, epi ofisyèlman delivre li pou itilize.
9. Apre-lavant sèvis
Antretyen regilye: Bay antretyen regilye ak sèvis antretyen pou asire ke ekipman an sekirite epi ki estab alontèm -.
Manyen fay: Bay sèvis dyagnostik ak reparasyon fay selon bezwen kliyan yo pou asire ke ekipman kliyan an ka retabli nan operasyon nan yon fason apwopriye.
Hey ka opere epi kenbe ekipman an konpetan. Livrezon fòmèl teknik la, bay enfòmasyon teknik ki enpòtan ak sèvis garanti.
View atelye:
Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
View atelye
Enspeksyon materyèl
Enspeksyon Kalite: Enspeksyon bon jan kalite strik fèt sou matyè premyè yo achte pou asire ke yo satisfè kondisyon konsepsyon ak estanda nasyonal yo.
Depo materyèl: Materyèl ki kalifye yo estoke dapre klasifikasyon pou anpeche korozyon oswa domaj.
Koupe ak fòme
Koupe Steel: Sèvi ak koupe plasma, koupe lazè oswa koupe flanm dife ak lòt teknoloji koupe asye a dapre gwosè a nan desen an konsepsyon.
Fòme Pwosesis: Fòme plak asye a atravè koube, woule, soude ak lòt pwosesis pou fabrike gwo bout bwa prensipal la, gwo bout bwa ak lòt pati estriktirèl.
Soude
Soudi eleman: Pati asye koupe ak fòme yo soude nan estrikti prensipal yo tankou gwo bout bwa prensipal la, gwo bout bwa fen ak chariot. Pwosesis soude a bezwen estrikteman kontwole pou asire fòs estriktirèl la ak bon jan kalite soude.
Enspeksyon soude: Sèvi ak teknoloji tès ki pa -destriktif (tankou tès ultrasons, tès radyografi) pou enspekte soude yo pou asire ke pa gen okenn fant oswa lòt domaj.
D'
Machin presizyon: Machin presizyon fèt sou eleman kle yo nan teknik la, tankou seri wou, chèz kote yo pote, pouli, elatriye, asire presizyon dimansyon yo ak bon jan kalite sifas yo.
Asanble tout machin lan
Asanble jeneral: Sou baz pre-asanble, asanble jeneral teknik la fèt, ki gen ladan enstalasyon final la nan gwo bout bwa prensipal la, gwo bout bwa fen, mekanis leve, mekanis mache, elatriye.
Komisyone ak tès
Anba kondisyon dinamik, pèfòmans opere teknik la teste, ki gen ladan tès leve, mache, volan ak lòt fonksyon. Yo tcheke gwosè an jeneral nan teknik pon an reyini pou asire ke tout dimansyon satisfè kondisyon konsepsyon yo.
Flite ak tretman anti-korozyon
Tretman andigman Retire rouye: Retire rouye sou sifas teknik la, metòd komen yo enkli sablaj, marinated, elatriye. Jadendanfan flite: Flite anti-jadendanfan korozyon sou sifas trete a pou anpeche oksidasyon metal ak korozyon. Topcoat flite Koulè flite: Flite topcoat selon kondisyon kliyan oswa estanda endistri yo bay teknik la yon efè pwoteksyon ak dekoratif. Marking: Apre flite, make enfòmasyon idantifikasyon teknik la an akò ak espesifikasyon yo, tankou modèl, chaj rated, elatriye.
Faktori ak enstalasyon
Anbalaj ak transpò
Pwoteksyon anbalaj: Pwoteksyon pake eleman kle yo nan teknik la pou anpeche domaj pandan transpò. Aranjman transpò: Dapre gwosè ekipman ak kondisyon transpò, chwazi yon metòd transpò apwopriye pou transpòte teknik la sou sit kliyan an.
Akseptasyon ak livrezon
Akseptasyon kliyan
Sou-akseptasyon sou sit: kliyan an fè sou sit-akseptasyon teknik la selon kondisyon kontra yo ak espesifikasyon teknik yo tcheke pèfòmans ak kalite ekipman an.
Redresman pwoblèm: Si yo jwenn nenpòt pwoblèm, manifakti a bezwen rektifye yo nan tan asire ke ekipman an konplètman satisfè kondisyon kliyan an. Livrezon ak itilizasyon Fòmasyon Operasyon: Manifakti a anjeneral antrene operatè kliyan an pou asire ke yo ka opere teknik la kòrèkteman ak san danje.
