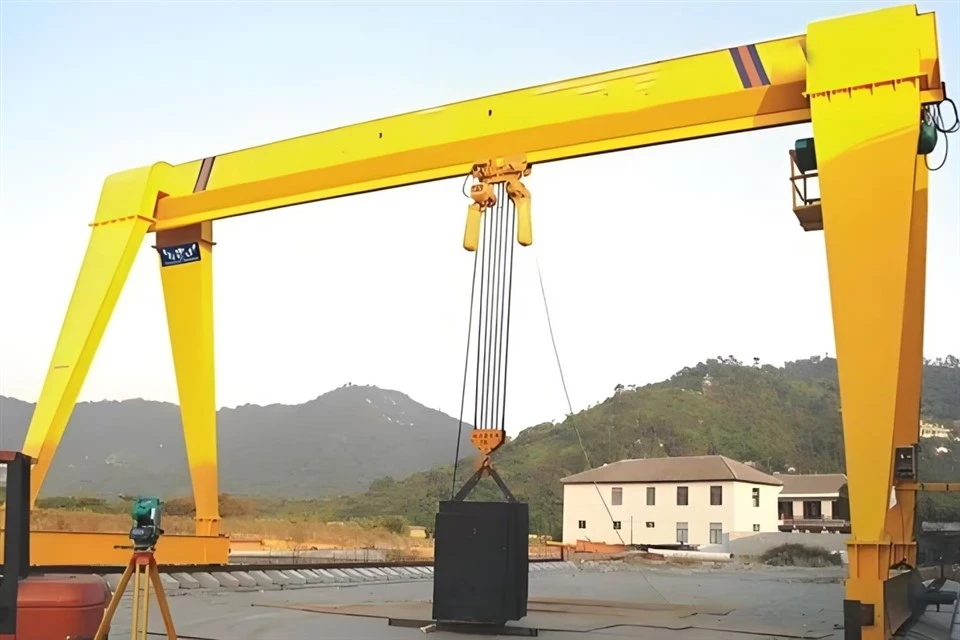

Yon sèl gwo bout bwa portique teknik



Yon Single Beam Gantry Crane se yon kalite ekipman leve yo itilize nan divès aplikasyon endistriyèl ak deyò pou manyen chay lou. Li prezante yon sèl gwo bout bwa orizontal (girder) ki sipòte pa de pye epi kouri sou ray oswa wou. Teknik la anjeneral yo itilize nan sit konstriksyon, depo, chantye bato, ak faktori pou travay tankou chaje, dechaje, ak transpòte materyèl lou.

Yon Single Beam Gantry Crane ekipe ak yon sèl travès, ki fè li pi lejè ak plis pri-efikas konpare ak doub gwo bout bwa portique trepye.Ideyal pou travay mwayen leve. fèt pou kenbe tèt ak anviwònman difisil deyò ak itilizasyon entansif.

Yon Single Beam Gantry Crane ka Customized pou satisfè kapasite chaj espesifik ak kondisyon span.Li apwopriye pou yon varyete aplikasyon tankou manyen materyèl nan anviwònman deyò, chaje / dechaje veso, ak transpò ekipman lou.

An rezime, yon Single Beam Gantry Crane se yon pyès esansyèl nan ekipman pou endistri ki mande mwayen pou leve kapasite nan anviwònman deyò oswa semi-fèmen. Konbinezon li yo nan pri-efikasite, fyab, ak fleksibilite operasyonèl fè li yon chwa popilè pou yon pakèt aplikasyon.

Eleman debaz: bwat, motè, Kovèti pou, ponp

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (KG): 86000 kg

Videyo sòtan-enspeksyon: Bay

Rapò Tès machin: Bay

Koulè: Egzijans

Devwa travay: A 5/A 6/A 7

Ekipman pou pouvwa: Customerized

Karakteristik teknik: Segondè efikasite

Metòd kontwòl: kabin

Leve mekanis: chariot elektrik

Vitès: VVVF VFD (frekans varyateur)

Cart track tip: 43 kg/m



1.Main gwo bout bwa

1) Gwo bout bwa prensipal la ki kalite bwat soude soti nan plak asye, gen gwo frigidité ak kapasite chaj-pote, epi li souvan itilize nan trepye ki gen pi gwo span. I-gwo bout bwa prensipal la sèvi ak I-gwo bout bwa kòm materyèl prensipal la, gen yon estrikti senp ak pri ki ba, epi li apwopriye pou pi piti span ak travay leve limyè.

2) gwo bout bwa prensipal la se yon sèl kò gwo bout bwa ki kouvri pye yo sou tou de bò yo. Leve ekipman tankou anvwaye elektrik kouri anba oswa sou bò gwo bout bwa prensipal la atravè tren, ki apwopriye pou operasyon leve ti ak mwayen gwosè. Yo bay yon tras mache anba oswa sou bò gwo bout bwa prensipal la pou mouvman an orizontal nan anvwaye elektrik la oswa chariot. Flatness la ak rezistans mete nan tras la enpòtan anpil nan estabilite nan fonksyone nan ekipman an. Gwo bout bwa prensipal la fèt ak mekanik rezonab pou asire distribisyon estrès inifòm pandan leve, diminye deformation ak zòn konsantrasyon estrès, epi ogmante lavi sèvis.

3) se gwo bout bwa prensipal la anjeneral te fè nan asye wo-fòs asire kapasite chaj-pote li yo ak rezistans koube. Modèl asye souvan itilize yo enkli Q235B oswa Q345B, ak chwa espesifik la depann sou kondisyon ki pote chaj ak anviwònman k ap travay nan teknik la. Kapasite chaj-pote konsepsyon gwo bout bwa prensipal la detèmine kapasite pou leve rated teknik la, ki anjeneral fèt ak verifye selon kondisyon yo sèvi ak yo. Frigidité gwo bout bwa prensipal la detèmine degre deformation teknik la lè w ap leve objè lou, pou asire operasyon lis anba chaj.



Sistèm leve

Se sistèm nan leve nan yon sèl-gwo bout bwa portique teknik ki fèt pou okipe avèk efikasite travay leve pandan y ap asire sekirite, estabilite, ak fasilite nan mouvman. Konpozan divès kalite travay ansanm pou leve, deplase, ak bese chaj nan divès kapasite nan anviwònman endistriyèl tankou sit konstriksyon, depo, oswa lakou anbake.

Motè: Motè a nan sistèm nan leve nan yon sèl gwo bout bwa portique teknik se yon eleman kritik ki responsab pou ogmante ak bese chay la. Motè sa a anjeneral konekte ak yon tanbou oswa sistèm Kovèti pou, ki an vire deplase mekanis nan leve.

Larsen: Larsen (oswa bwat) nan yon sistèm leve nan yon sèl gwo bout bwa portique teknik jwe yon wòl enpòtan nan transmèt ak kontwole pouvwa a soti nan motè a nan mekanis anvwaye teknik la. Li ajiste vitès la ak koupl pou asire ke efikas leve ak mouvman chaj.

Tanbou: Tanbou a nan sistèm nan leve nan yon sèl gwo bout bwa portique teknik se yon eleman enpòtan ki responsab pou likidasyon ak dewoulman kòd la leve oswa kab, ki itilize leve ak bese chay la. Li travay ansanm ak mekanis anvwaye pou bay mouvman ki nesesè pou leve objè lou.

Fil kòd: Fil kòd la nan sistèm nan leve nan yon sèl-gwo bout bwa portique teknik jwe yon wòl enpòtan nan operasyon an ak sekirite nan teknik la. Kòd fil la responsab pou leve ak bese chay la. Li konekte mekanis leve a (zen oswa atachman leve) nan tanbou a oswa treuy la. Li bezwen gen gwo fòs rupture pou sipòte chay lou san yo pa kraze oswa etann twòp.

Blòk pouli: Yon blòk pouli nan sistèm leve nan yon sèl gwo bout bwa portique teknik se yon eleman kritik ki itilize pou gide ak sipòte kòd yo leve oswa câbles. Pouli sa yo ede jere chaj la, diminye mete sou câbles yo, epi asire bon operasyon nan mekanis leve teknik la.

Aparèy leve: Aparèy leve nan yon sèl gwo bout bwa portique teknik (souvan refere yo kòm "levage" oswa "mekanis leve") se yon eleman kritik ki responsab pou leve aktyèl la, bese, ak transpò chaj la. Aparèy leve yon sèl gwo bout bwa portique teknik se yon konbinezon de plizyè konpozan interconnected ki travay ansanm pou leve ak deplase chay san danje epi avèk efikasite. Bon antretyen ak enspeksyon regilye nan pati sa yo esansyèl pou asire operasyon an sekirite ak anpeche pann.



3.Fencha

1) "Chaj la fen" nan yon sèl gwo bout bwa portique teknik refere a pati nan teknik la ki sipòte gwo bout bwa a epi ki pèmèt li deplase sou tren teknik la. Li se yon eleman enpòtan nan sistèm teknik gantry la, paske li mete wou yo oswa woulèt ki pèmèt teknik la vwayaje orizontal atravè yon tren espesifik oswa sistèm tren, anjeneral sou tè a oswa nan tèt yon estrikti.

2) Wou oswa woulèt yo monte sou cha a fen epi fasilite mouvman teknik la sou tren tren li yo. Wou yo ka motè oswa manyèlman kontwole. Mekanis kondwi a (egzanp, motè elektrik, bwat, ak kouple) ede nan deplase cha nan fen sou track la. Li kontwole mouvman orizontal teknik la.Chaj la fen se tipikman yon estrikti asye solid, soude ki fèt pou sipòte gwo bout bwa a ak chay teknik la gen entansyon okipe. Estrikti sa a asire estabilite nan teknik la pandan operasyon an. Cha a nan fen souvan entegre ak sistèm kontwòl jeneral teknik la, ki ka gen ladan yon kontwòl remote, kabin operatè, oswa mekanis kontwòl otomatik. operasyon.





4.Crane vwayaje mekanis

1) Prensip operasyon

Motè kòmanse: Operatè a kòmanse motè a atravè sistèm kontwòl la, epi motè a kòmanse kouri.

Operasyon redukteur: motè a diminye vitès la atravè redukteur a ak ogmante koupl pwodiksyon an.

Wotasyon wou: pouvwa a transmèt nan volan an atravè aparèy transmisyon an, ak wou a woule sou tras la pou reyalize mouvman lateral teknik la.

Kontwòl vwayaj: Operatè a ka ajiste vitès ak direksyon teknik la manyèlman oswa atravè sistèm kontwòl elektwonik la pou satisfè kondisyon operasyon diferan.

2) Karakteristik fonksyonèl

Mouvman ak Mobilite: Mouvman Orizontal: Mekanis vwayaj teknik la bay mouvman orizontal tout teknik la sou yon chemen defini, anjeneral sou ray oswa tren ki mete sou tè a oswa sou estrikti ki wo.

Sistèm kondwi: Motè elektrik: Mouvman an jeneralman mache ak motè elektrik, ki ka AC oswa DC motè, tou depann de konsepsyon teknik la ak kondisyon.

Distribisyon chaj: wou yo ranje nan yon fason ki asire menm distribisyon chaj sou ray yo pou fè pou evite twòp chaj oswa mete twòp sou pati espesifik.

Aliyman Track ak Estabilite: Tras oswa Rail: mekanis vwayaj teknik la sipòte pa tren oswa ray, ki enstale sou tè a oswa sou estrikti a. Tren sa yo gide teknik la nan yon liy dwat epi asire bon aliyman.



5.Trolley vwayaje mekanis

Prensip Travay

Mekanis kondwi: Mouvman chariot la mache ak yon motè elektrik ki konekte ak yon mekanis angrenaj. Motè a transmèt pouvwa a wou yo oswa woulèt sou Trolley la, sa ki lakòz yo vire epi deplase Trolley la sou gwo bout bwa a.Gide Mouvman: Trolley la gide sou gwo bout bwa a pa ray oswa wou tras, asire mouvman an rete dwat ak kontwole. Asanble wou yo anjeneral gen ladan yon konbinezon de wou kondwi ak wou idler (ki pa kondwi).Direksyon ak kontwòl vitès: Motè elektrik la anjeneral kontwole atravè yon kondwi frekans varyab (VFD) oswa yon sistèm altènatè, ki pèmèt operatè a ajiste a. vitès ak direksyon chariot la. Se direksyon vwayaj la kontwole pa ranvèse polarite motè a, epi vitès la ka ajiste atravè VFD a oswa lè w chanje angrenaj, tou depann de konfigirasyon teknik la.Manyen chaj: se Trolley la tipikman tache ak mekanis nan leve (anvwaye), ki deplase vètikal. Kòm Trolley la deplase sou gwo bout bwa a, zen an oswa chay li pote yo ka pozisyone jisteman sou kote a vle.

Fonksyon

Mouvman orizontal nan Trolley la: Fonksyon prensipal la nan mekanis vwayaje Trolley la se deplase Trolley la sou longè gwo bout bwa teknik la (mouvman orizontal). Sa a pèmèt teknik la pozisyon chay la jisteman nan diferan kote sou span gwo bout bwa a.

Leve chaj ak pozisyon: Kòm Trolley la deplase sou gwo bout bwa a, li pote mekanis an leve (tankou yon zen oswa aparèy leve) pou leve, bese, ak pozisyon chaj la nan diferan pwen. Mouvman sa a pèmèt pou plasman egzak chay la nan divès pwen sou sistèm tren teknik la.

Sipò pou manyen chaj: Trolley la asire ke chaj la transpòte nan yon fason kontwole ak ekilibre. Sa a ede nan anpeche mouvman balanse oswa enstab ki ta ka lakòz aksidan oswa domaj nan teknik la ak chaj.

Vitès kontwole ak operasyon lis: mekanis vwayaj la bay kapasite pou kontwole vitès ak dousè mouvman chariot la. Sa a esansyèl pou manyen chaj san danje epi efikas, espesyalman lè w ap fè fas ak chaj lou oswa delika.



6.Crane wou

Wou teknik yon sèl gwo bout bwa portique teknik se yon eleman kritik ki ede sipòte ak gide mouvman teknik la sou tras li. Li tipikman konsiste de yon seri wou tache ak ankadreman teknik la, ki pèmèt tout estrikti portik la deplase orizontal sou zòn travay la.

Wou yo souvan fèt ak asye-wo kalite oswa asye fòje pou kenbe tèt ak chay lou epi yo bay durability.Wo yo tipikman gen yon konsepsyon bride kenbe teknik la sou track li yo, asire mouvman lis ak kontwole sou gwo bout bwa a. Wou yo dwe fèt pou sipòte tout pwa teknik portik la, ki gen ladan ankadreman teknik la, anvwaye, ak chay la leve.

Wou teknik yo ekipe ak BEARINGS pou diminye friksyon ak amelyore efikasite mouvman an. Tou depan de konsepsyon an, yo ta ka gen BEARINGS a woulo, BEARINGS esferik, oswa BEARINGS a woulo conique. Gwosè ak dimansyon wou yo detèmine pa pwa total teknik la ak kapasite chaj li yo. Pi gwo wou yo tipikman itilize pou pi lou trepye. Wou yo bezwen konpatib ak kalite tras oswa sistèm tren yo itilize pou teknik la, kit se yon tren estanda oswa yon tras ki fèt sou koutim.

Fonksyon:

Mouvman: Wou teknik yo pèmèt teknik la vwayaje orizontal sou gwo bout bwa a, deplase anvwaye a nan diferan kote.

Distribisyon chaj: Wou yo distribye chay la nan teknik la ak chaj la leve atravè sistèm tras la, ede evite twòp estrès sou nenpòt ki pati sèl.

Nan yon sèl gwo bout bwa portique teknik, wou yo tipikman deplase sou yon sèl gwo bout bwa orizontal, ki se yon pati nan yon estrikti gantry pi gwo, ak teknik la ka travèse yon zòn leve ak deplase objè lou avèk efikasite.

7.Crane Hook

Kwòk teknik yon sèl gwo bout bwa portique teknik se yon eleman kritik ki itilize pou leve ak bese chay. Kwòk teknik nan yon sèl gwo bout bwa portique teknik enpòtan anpil pou kapasite teknik la pou leve chay san danje epi avèk efikasite. Asire li se bon kalite epi li byen konsève se esansyèl pou operasyon teknik ki an sekirite.

Fonksyon Crane Hook:

Leve chaj: zen teknik la se pati ki dirèkteman kominike avèk chaj la. Yo itilize li pou leve ak bese atik lou pa atache ak fistibal, chenn, oswa lòt ekipman gréement.

Sekirite: Li bezwen gen yon pwen atachman an sekirite pou divès kalite atachman leve, asire ke chaj la rete an sekirite pandan transpò.

Karakteristik konsepsyon:

Fòm: zen an tipikman gen yon koube, konsepsyon ki gen fòm C ak yon gwo ouvèti pou akrochaj sou leve fistibal oswa lòt aparèy gréement. Li ka gen yon seri oswa mekanis sekirite pou anpeche liberasyon aksidan chaj la.

Materyèl: Kwòk teknik yo jeneralman te fè soti nan asye wo-fòs asire yo ka kenbe tèt ak chaj yo lou ak estrès ki enplike nan operasyon leve.

Gwosè: Gwosè zen an depann de kapasite pou leve teknik gantry la. Trepye ki pi lou yo pral sèvi ak kwòk ki pi gwo ak pi solid.

Kalite Kwòk:

Plain Hook: Sa a se konsepsyon ki pi senp, jis yon zen asye koube san okenn karakteristik adisyonèl.

Hook Sekirite: Karakteristik yon mekanis fèmen oswa fèmen pou anpeche zen an soti nan lage chaj la san atann.

Swivel Hook: Pèmèt kèk mouvman wotasyon pou ede ak pwezante chaj ak aliyman.

Doub Hook: Itilize pou chay ki pi lou, sa a konsiste de de kwòk pozisyone pou balanse chaj la respire.

Enspeksyon regilye pou fant, mete, ak deformation enpòtan pou kenbe sekirite. Si yon zen montre siy siyifikatif mete, li ka bezwen ranplase. Lubrifyan pafwa oblije asire operasyon lis, patikilyèman nan rotation oswa wotasyon kalite kwòk. Kapasite chaj zen an dwe matche oswa depase kapasite leve teknik la. Se zen an anjeneral rated ki baze sou gwosè a, materyèl, ak konsepsyon okipe chenn pwa espesifik.

Motè

Motè a nan yon sèl-gwo bout bwa teknik portique jwe yon wòl enpòtan nan kondwi anvwaye, vwayaje, epi pafwa vire mekanis nan teknik la.

Kalite motè

1. Levage motè

Fonksyon: Kondwi mekanis leve (anvwaye) pou ogmante ak bese chay yo.

Kalite: Tipikman, yo itilize yon motè elektrik pou fonksyon sa a. Chwa komen yo enkli motè AC (motè asynchrone) oswa motè DC, tou depann de bezwen pou kontwòl vitès egzak.

Pouvwa Rating: Depann sou kapasite chaj la ak vitès leve nan teknik la. Anjeneral, motè levage yo fèt pou gwo koupl.

Kontwòl: Souvan asosye ak yon VFD (Variable Frequency Drive) pou règleman vitès lis ak efikasite enèji.

2. Vwayaje motè

Fonksyon: Kondwi teknik la sou ray gantry la (mouvman orizontal la).

Kalite: Anjeneral motè endiksyon AC, men pou kontwòl pi egzak oswa pi wo pèfòmans, yo ka itilize yon motè DC oswa yon motè servo.

Pouvwa Rating: Varye selon chaj la ak vitès ki nesesè pou vwayaje. Nan pi gwo trepye, motè vwayaj la ta ka gen yon pi gwo evalyasyon pouvwa pou deplase chay lou nan pi gwo vitès.

Kontwòl: Souvan entegre ak yon VFD oswa yon starter mou pou ajiste vitès ak pwoteje motè a kont surcharge.

3. Motè Slewing (Opsyonèl pou Trepye ak Wotasyon)

Fonksyon: Pèmèt wotasyon mekanis levage a oswa tout estrikti teknik la si teknik la fèt pou wotasyon.

Kalite: Tipikman, yon motè servo oswa AC motè ak angrenaj.

Kontwòl: Menm jan ak motè vwayaje, motè slewing ta ka gen ladan yon VFD pou ofri bon kontwòl sou vitès ak koupl.

Pwoteksyon motè & Karakteristik

Pwoteksyon Surcharge: Esansyèl pou anpeche motè boule nan ka chaj twòp.

Pwoteksyon tèmik: Anpeche surchof nan motè a.

.

Son ak limyè sistèm alam & limit switch

1) Sistèm alam son ak limyè

Alam son: Anjeneral, yo itilize yon sirèn byen fò oswa buzzer pou fè yon son klè, ki atire atansyon. Son komen yo enkli bip kontinyèl oswa tanzantan, oswa yon kòn. Li deklanche lè teknik la kòmanse oswa sispann deplase, oswa lè yon fay sekirite. se detekte.

Limyè Alam:

Yon limyè flache, souvan monte sou teknik la, yo itilize pou siyal chanjman nan estati teknik la. Limyè a ka wouj, jòn, oswa vèt, ak koulè diferan ki endike diferan estati.

Limyè Wouj ka endike yon pwoblèm kritik oswa ke teknik la an mouvman.

Limyè Jòn/Amber ka siyal prekosyon oswa ke teknik la ap apwoche yon pozisyon kote li ta dwe sispann.

Limyè vèt ka endike operasyon an sekirite oswa ke teknik la san fè anyen konsa.

2) Limit switch

Fonksyon switch limit:

Prevansyon Surtravel: Limit switch sispann mouvman teknik la yon fwa li rive nan limit maksimòm oswa minimòm vwayaj li yo. Pou egzanp, lè Trolley la rive nan fen gwo bout bwa a oswa anvwaye a rive nan pozisyon ki pi wo oswa ki pi ba li yo, switch limit la asire ke mouvman plis sispann. Kalite: Se switch la limit anwo yo itilize limite operasyon an nan teknik la lè li se. leve soti vivan nan wotè maksimòm pou anpeche pati yo leve soti nan kolizyon ak plafon an oswa lòt obstak. Se switch limit ki pi ba a itilize limite operasyon an nan teknik la lè li bese nan pozisyon ki pi ba a pou fè pou evite domaj ekipman oswa materyèl tonbe. Se switch la limit bò yo itilize limite mouvman an lateral nan Trolley la asire operasyon an ki estab nan teknik la sou track la.

Kalite switch limit:

Bouton Limit mekanik: Sa yo se pi komen, lè l sèvi avèk yon actuator mekanik pou louvri oswa fèmen kontak elektrik lè pati k ap deplase fizikman manyen switch la.

Bouton Limit Proksimite: Sa yo sèvi ak deteksyon mayetik oswa endiktif pou detekte pozisyon yon objè sib san kontak fizik, bay lavi pi long ak mwens kondisyon antretyen.

Bouton Limit Rotary: Yo itilize pou kontwole wotasyon pati yo tankou chariot teknik la oswa tanbou anvwaye.

Aparèy 10.Safety

1. Surcharge Pwoteksyon Aparèy

Objektif: Anpeche teknik la leve chay ki depase kapasite nominal li.

2. Limit switch

Objektif: Anpeche teknik la deplase pi lwen pase limit vwayaj li yo.

3. Arè Ijans (E-Stop)

Objektif: Bay yon fason rapid pou sispann tout operasyon teknik nan ka ta gen yon ijans.

4. Sistèm Anti-Sway

Objektif: Diminye mouvman an balanse nan chaj la pandan leve ak vwayaje, amelyore sekirite ak presizyon.

5. Sistèm frenaj

Objektif: Asire kontwole ak san danje kanpe nan teknik la epi anpeche mouvman envolontè.

6. Avètisman Limyè ak Alam

Objektif: Avèti travayè ki tou pre yo ak operatè teknik la sou danje potansyèl yo.

7. Endikatè chaj teknik

Objektif: Montre chaj aktyèl la ke yo te leve pou asire li nan limit ki an sekirite.

8. Limitè wotasyon

Objektif: Anpeche teknik la wotasyon oswa vire twò lwen, sa ki ka lakòz domaj oswa enstabilite.

9. Sistèm Siveyans Vitès Van

Objektif: Asire ke operasyon teknik yo sispann nan kondisyon metewolojik danjere.

10. Pwovizyon pou pouvwa ijans

Objektif: Bay pouvwa nan ka yon echèk kouran prensipal pou pèmèt fèmen an sekirite oswa mouvman nan yon pozisyon an sekirite.

11. Koupe Sekirite elektrik

Objektif: Anpeche danje elektrik, tankou sikui kout oswa defo.

12. Kabin Sekirite Operatè

Objektif: Pwoteje operatè teknik la kont danje potansyèl pandan operasyon an.

13. Siveyans estriktirèl

Objektif: Siveye sante estriktirèl teknik la epi idantifye pwoblèm potansyèl yo.

14. Enspeksyon ak Endikatè Antretyen

Objektif: Alèt operatè a lè antretyen woutin oswa enspeksyon yo dwe.

15. Aparèy Pwoteksyon Pye/Men

Objektif: Pou asire sekirite operatè ak travayè yo lè w ap travay sou oswa toupre teknik la.

11.Control Mode

1. Kontwòl manyèl (Kontwòl kabin)

Operatè Estasyon: Teknik la opere manyèlman nan yon kabin kontwòl ki sitiye sou teknik la oswa nan yon panèl aleka.

Fonksyon: Operatè a kontwole mouvman an nan portik la, anvwaye, chariot, ak lòt fonksyon lè l sèvi avèk joysticks, bouton, oswa levye.

2. Radyo Remote Control

Kontwòl san fil: Operatè a sèvi ak yon radyo pòtatif kontwòl remote pou opere teknik la nan yon distans.

Fonksyon: kontwòl remote la tipikman gen bouton oswa joysticks pou kontwole mouvman tankou leve, bese, ak deplase nan teknik la sou ray yo.

3. Kontwòl otomatik (Sistèm totalman otomatik)

Operasyon Otomatik: Nan mòd sa a, teknik la ka fè operasyon otomatikman, tankou deplase yon chaj soti nan yon pwen nan yon lòt san entèvansyon manyèl.

Fonksyon: Mouvman teknik yo kontwole pa yon sistèm lojik pre-pwograme, souvan itilize detèktè, kamera, ak lòt zouti siveyans pou asire presizyon ak sekirite.

4. Kontwòl semi-otomatik

Asistans Operatè: Teknik la ka pasyèlman otomatize, sa vle di operatè a ka gide teknik la, men sèten aksyon (tankou leve oswa pwezante chaj) yo otomatize.

Fonksyon: Mòd sa a souvan enplike woutin prereglaj oswa karakteristik sekirite otomatik, men operatè a ka toujou oblije fè sèten ajisteman pandan operasyon an.

5. Kontwòl pendant

Kontwòl filaire: Yo itilize yon pendant (souvan tache ak yon kab) pou kontwole teknik la. Pendant la pèmèt operatè a kanpe toupre teknik la, ba yo yon pi bon gade ak kontwòl.

Fonksyon: Menm jan ak kontwòl manyèl men ak yon avantaj ajoute nan operatè a ke yo te kapab deplase lib nan yon seri sèten yo opere teknik la.

6. Chaj Kontwòl Sway / Kontwòl Anti-Sway

Estabilizasyon chaj: Gen kèk trepye avanse ki gen sistèm kontwòl balanse chaj entegre, ki ede diminye balanse chaj pandan operasyon an.

Fonksyon: Pa otomatikman ajiste mouvman teknik, sistèm kontwòl la ede anpeche chaj la balanse twòp, amelyore sekirite ak presizyon.

7. Pon ak Trolley kontwòl

Kontwòl endepandan oswa konbine: Operatè a ka kontwole mouvman pon an (direksyon orizontal) ak chariot la (direksyon vètikal) separeman oswa konbine depann sou konsepsyon teknik la.

Fonksyon: Sa a pèmèt kontwòl amann sou pozisyon teknik la ak manyen chaj, asire li ka opere san pwoblèm nan espas etwat oswa ak kondisyon chaj espesifik.

8. Kontwòl Joystick

Kontwòl egzak: Joysticks oswa lòt kontwòl presizyon (tankou bouton oswa touchpad) yo souvan itilize nan sistèm ki pi avanse pou pi rafine, mouvman dous.

Fonksyon: Pèmèt operatè a tise byen ajiste mouvman teknik an tan reyèl, anjeneral yo itilize nan kabin oswa konfigirasyon kontwòl remote.

Apwopriye: Pi bon pou travay ki gen gwo presizyon kote mouvman teknik la bezwen trè espesifik.

9. PLC (Programmable Logic Controller) Entegrasyon

Kontwòl avanse: Anpil trepye portique modèn itilize yon sistèm PLC pou kontwole tout aspè nan operasyon teknik, bay jesyon trè otomatik ak egzak nan travay yo.

Fonksyon: Sistèm PLC pèmèt pou pwosesis otomatik, siveyans an tan reyèl, ak entegrasyon ak lojistik pi laj oswa sistèm kontwòl endistriyèl.

Trase





Prensipal teknik





1. Pri-efikasite

Pi ba Inisyal Envestisman: Konpare ak doub gwo bout bwa portique trepye, yon sèl gwo bout bwa trepye mande pou mwens materyèl ak travay, fè yo pi abòdab.

Redwi Depans Antretyen: Konsepsyon ki pi senp la lakòz mwens konpozan, sa ki tradwi pi ba pri antretyen ak reparasyon.

2. Konsepsyon ki pi senp

Estrikti ki lejè: Konstriksyon pi lejè a diminye chaj la sou estrikti sipò a, sa ki pèmèt enstalasyon nan zòn ki gen kapasite limite chaj-pote.

Fasilite pou Enstalasyon: Konsepsyon senp teknik la fè li pi vit ak pi fasil pou rasanble ak demonte.

3. Fleksibilite ak adaptabilite

Efikasite Espas: Trepye portik sèl gwo bout bwa yo ideyal pou anviwònman ki gen kontrent espas, paske yo okipe mwens espas pou tèt ak espas etaj.

Gamme Aplikasyon Lajè: Apwopriye pou itilize andedan kay la ak deyò, manyen chaj nan atelye, depo, sit konstriksyon, ak chantye.

4. Fasilite nan operasyon

Kontwòl itilizatè-zanmitay: Operatè yo souvan jwenn yon sèl trepye portique pi fasil pou itilize akòz senplisite yo ak mwens mekanis konplèks.

Lis manyen: Ki fèt pou chaj modere, trepye sa yo asire manyen materyèl efikas ak egzak.

5. Versatility

Opsyon Customizable: Yo ka adapte a kondisyon espesifik, tankou kapasite leve, longè span, ak wotè leve.

Mobilite: Sèten trepye portique yon sèl travès vini ak wou oswa tren, sa ki pèmèt demenajman fasil nan yon chan travay.

6. Efikasite enèji

Konsomasyon pouvwa ki pi ba: Motè ki pi piti a ak konsepsyon ki lejè rezilta nan itilizasyon enèji redwi konpare ak pi gwo, trepye ki pi konplèks.

7. Sekirite

Estabilite Amelyore pou chaj limyè ak mwayen: Ki fèt pou jere chaj modere san danje, diminye risk ki asosye ak surcharge.





1. Atelye Faktori ak Asanble

Itilize pou leve ak deplase konpozan lou pandan pwosesis fabrikasyon ak asanble.

Komen nan endistri tankou otomobil, machin, ak manifakti ekipman.

2. Depo ak lojistik

Apwopriye pou chaje ak dechaje machandiz nan depo, patikilyèman kote espas limite oswa pa apwopriye pou trepye anlè pèmanan.

Ede nan òganize ak transpòte machandiz avèk efikasite.

3. Sit Konstriksyon

Itilize pou manyen materyèl konstriksyon tankou travès asye, blòk konkrè, ak lòt konpozan lou.

Transparans li fè li yon chwa ekselan pou itilize tanporè sou pwojè konstriksyon.

4. Chantiers ak pò

Ideyal pou leve ak deplase pati bato, resipyan, ak chaj lou nan chantye ak chantye.

Souvan yo itilize nan zòn antretyen ak asanble kote presizyon ak mobilite yo enpòtan.

5. Antretyen ak Reparasyon

Pafè pou atelye ki mande pou leve okazyonèl, tankou reparasyon motè oswa antretyen ekipman.

Souvan ekipe ak yon anvwaye pou mouvman egzak ak pwezante.

6. Deyò manyen materyèl

Souvan yo itilize nan lakou depo pou materyèl tankou asye, bwa, oswa tiyo.

Modèl ki reziste move tan ka jere kondisyon deyò yo efektivman.

7. Limyè ak Mwayen Devwa Endistriyèl Operasyon

Souvan anplwaye nan endistri ki mande limyè a mwayen leve kapasite, tankou tekstil, pwosesis manje, ak asanble elektwonik.





1. Konsepsyon ak Planifikasyon

Analiz egzijans: Idantifye kondisyon kliyan yo, tankou kapasite leve, span, wotè, ak anviwònman k ap travay. Konsepsyon konsepsyon: Kreye yon layout konseptyèl ekspresyon teknik la, ki gen ladan travès prensipal la, janm, anvwaye, chariot, ak fen cha. Jeni detaye: Sèvi ak Lojisyèl CAD pou devlope desen teknik detaye ak espesifikasyon. Seleksyon materyèl: Chwazi materyèl tankou asye estriktirèl kalite siperyè ak lòt konpozan ki baze sou fòs, durability, ak anviwònman an. kondisyon.Apwobasyon ak Dokimantasyon: Finalize desen epi soumèt pou apwobasyon kliyan ak konfòmite regilasyon.

2. Akizisyon materyèl bwit yo

Sous plak asye estriktirèl, H-travès, eleman elektrik, motè, ak anvwaye soti nan founisè ki sètifye. Enspekte matyè premyè pou konfòmite ak estanda kalite.

3. Fabrication

Koupe: Sèvi ak machin CNC, kouto plasma, oswa machin koupe lazè pou fòme konpozan asye. Soude: Konpozan soude tankou travès prensipal la, pye, ak sipò lè l sèvi avèk metòd soude otomatik oswa manyèl. Machining: Konpozan kritik machin, tankou ray tren oswa koneksyon, pou tolerans egzak. Pre-asanble: Tanporèman rasanble eleman yo tcheke aliyman epi asire bon jan. anfòm.

4. Enspeksyon Kalite (Etap Faktori)

Fè tès ki pa destriktif (NDT) sou soude, tankou enspeksyon ultrasons oswa radyografi.Enspeksyon dimansyon pou verifye espesifikasyon konsepsyon.Dite materyèl ak tès fòs rupture, si sa nesesè.

5. Tretman andigman

Piki eksplozif: Netwaye sifas asye pou retire rouye ak amelyore adezyon penti abazde.Priming ak penti: Aplike primè anti-korozyon ak kouch penti final. Sèvi ak penti ki reziste move tan pou trepye deyò.

6. Asanble elektrik ak mekanik

Enstale sistèm elektrik, tankou motè, fil elektrik, ak panno kontwòl.Tache anvwaye, chariot, ak lòt konpozan mekanik nan estrikti prensipal la.Anfòm ak sekirite fen cha ak wou yo.

7. Final Asanble

Rasanble tout konpozan prensipal yo, ki gen ladan gwo bout bwa prensipal la, pye sipò, anvwaye, ak kamyon fen. Enstale ak aliman tren yo portik pou operasyon lis.

8. Tès ak Kalibrasyon

Fè tès chaj pou verifye kapasite leve epi asire sekirite.Fè tès operasyonèl, ki gen ladan mouvman anvwaye ak chariot, sistèm frenaj, ak kontwòl vitès.Kalibre sistèm elektwonik pou presizyon ak konfòmite sekirite.

9. Anbalaj ak livrezon

Demonte konpozan gwo pou transpò pi fasil si sa nesesè.Pake konpozan byen pou anpeche domaj pandan transpò. Bay yon manyèl enstalasyon detaye ak lis pyès rezèv.

10. Enstalasyon ak komisyonin

Enstale teknik la nan sit kliyan an, asire aliyman apwopriye ak ancrage an sekirite. Fè tès sou plas, ki gen ladan chaj final ak tès sekirite. Bay fòmasyon operasyonèl pou pèsonèl kliyan an.

11. Sèvis apre-lavant

Ofri sèvis antretyen woutin epi bay sipò teknik. Bay pyès rezèv ak amelyorasyon ki baze sou kondisyon kliyan yo.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak pousantaj rezo ekipman an pral rive nan 95%. 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
