Marble Gantry Crane



Entwodiksyon nan Marble Gantry Crane

A Marble Gantry Cranese yon sistèm leve espesyalize ki fèt pou manyen ak transpòtemab, granit, ak lòt dal wòchNan Eglon, faktori, ak depo. Trepye sa yo ofriSegondè estabilite, presizyon, ak efikasite, fè yo esansyèl pou endistri pwosesis wòch.

---

Karakteristik kle:

✔ Lou-devwa konsepsyon:Bati pou okipe pwa mab dal yo san danje.
✔ Kapasite segondè leve:Chenn nan5t a 100t, tou depann de kondisyon.
✔ Span customizable & wotè:Ki fèt nan anfòm divès kalite enstalasyon pwosesis wòch.
✔ Smooth & egzak manyen:Asire dal yo deplase san domaj.
✔ Materyèl dirab:Kowozyon ki reziste estrikti asye pou operasyon alontèm.
✔ Karakteristik sekirite avanse:Gen ladan switch limit, pwoteksyon Surcharge, ak anti-Way sistèm yo.

---

Kalite mab Gantry trepye:

Single Girder Gantry Crane-Apwopriye pou pi lejè charj ak operasyon ti-echèl.

Double Girder Gantry Crane-Plis gaya ak ideyal pou lou-devwa leve wòch.

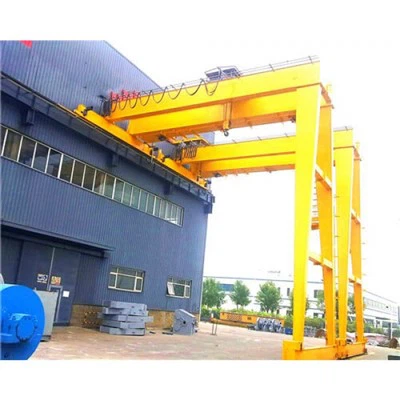

Semi-Gantry Crane- Yon bò ki te sipòte pa janm yo, lòt la fiks sou yon miray pou efikasite espas.

Kawotchou fatige gantry (RTG) teknik- mobil ak fleksib, apwopriye pou yad deyò.

Rail-monte Gantry (RMG) Crane- Deplase sou tren fiks pou presizyon ak estabilite.

---

Aplikasyon:

✅ Marble & Granite Eglon- èkstraksyon ak transpòte blòk wòch.
✅ Faktori pwosesis wòch- Deplase dal pou koupe ak polisaj.
✅ Depo & yad depo- Aganize ak anpile pwodwi wòch fini.
✅ Sit Konstriksyon- Leve eleman wòch lou pou pwojè achitekti.

---

Avantaj nan yon teknik Gantry mab:

🔹 Manyen san danje- Anpeche rupture slab ak aksidan travayè yo.
🔹 Ogmante efikasite- Redwi travay manyèl ak vitès moute operasyon yo.
🔹 Pri-efikas- Minimize dechè materyèl ak amelyore pwodiktivite.
🔹 Opsyon customizable- Ki fèt nan anfòm espesifik leve ak kondisyon espas.

Èske ou ta renmen espesifikasyon teknik oswa rekòmandasyon pou pwojè ou a?



Eleman Nwayo PLC, motè, pote, bwat, motè, veso presyon, Kovèti pou, ponp

Kote ki gen orijin Henan, Lachin

Garanti 1 ane

Pwa (kg) 30000 kg

Aplikasyon prefabrike lakou, sit konstriksyon, depo, elatriye.

Non pwodwi 40 tòn courageu

Crane Kalite Yon kalite, yon sèl jirder, Double Girder Carrier

Leve mekanis kondisyon kliyan

Kontwòl metòd kontwòl kabin+kontwòl remote

Leve kapasite 5 ~ 1200 tòn

Plizyè mòd volan ale tou dwat, Transverse vwayaje, Carousel volan, elatriye.

Enstale sou plas ak sou entènèt

Motor pi popilè mak

Devwa travay a3 ~ a5





Estrikti prensipal la

Bridge\/Girder:Gwo bout bwa a orizontal ki sipòte gende a ak Trolley. Li kapabSingle GirderouDouble girder, tou depann de kapasite nan chaj.

Janm (sipò):Estrikti asye vètikal ki bay estabilite ak konekte nan tè a oswa wou.

Fen cha:Konekte janm yo sou pon an ak kay sistèm nan kondwi pou mouvman teknik.

Leve mekanis

Elektrik gende oswa wintch:Aparèy la ki responsab pou leve ak bese dal mab san danje.

Sistèm Trolley:Deplase gende a orizontal ansanm anlè a pou pwezante chaj egzak.

Fil kòd\/chèn:Itilize yo leve charj, ki fèt pou lou-devwa operasyon yo.

Hook & epandeuz gwo bout bwa:Akròkasanseur charj jeneral, pandan y ap yonepandeuz gwo bout bwa ak tas pou aspirasyon oswa kranponsouvan itilize pou manyen san danje mab slab.



3.endtranspò

Yon cha fen se yon asanble estriktirèl ak mekanik ki sitiye nan bout yo nan girder Crane Gantry a (yo). Li kay wou, mekanis kondwi, ak lòt eleman esansyèl pou estabilite ak, nan kèk ka, mouvman sou yon tras.

Eleman nan yon cha fen: asanble wou: wou fiks: Sipòte pwa estrikti a epi kenbe estabilite.Driving wou: wou ki mache ak mouvman pou mouvman sou ray (si sa aplikab) .Materyèl: te fè soti nan materyèl dirab tankou asye fòje pou aplikasyon pou lou-devwa.

2. Drive mekanis (si ou vle pou dispozisyon estasyonè): Gen ladan motè, bwat, ak kouti sistèm.Used pou trepye ki te limite oswa kontwole mouvman orizontal ansanm ray.

3. BEARINGS: Pèmèt wotasyon wou lis ak fwotman.

4. Rail kranpon (si ou vle): kranpon oswa mekanism bloke an sekirite teknik la nan plas.Essansyèl pou sekirite nan enstalasyon deyò oswa kondisyon van.



4.crane mekanis vwayaje

Eleman kle nan sistèm nan kondwi mekanis vwayaje: motè elektrik: bay pouvwa a pou mouvman.GEARBOXES: Kontwole vitès la ak koupl nan motè yo.Wheels ak ray: wou yo monte nan baz la nan janm yo pòtay oswa sou yon Trolley. Yo tipikman te fè nan asye wo-fòs okipe chay lou.Rails yo fiks sou tè a oswa yon gwo bout bwa, k ap gide wou yo pou vwayaj lis.

Sistèm frenaj: fren elektwomayetik oswa mekanik asire estabilite pa anpeche mouvman vle lè estasyonè.

Kalite mekanis vwayaje, mouvman pòtay: tout estrikti nan teknik Gantry deplase sou yon sistèm tren fiks.Trolley mouvman: yon Trolley ekipe ak yon gende vwayaje orizontal sou yon gwo bout bwa (kwa-vwayaj) pandan y ap pòt la rete estasyonè.

Mekanism sekirite: aparèy anti-kolizyon: Anpeche enpak aksidan ant trepye oswa structures.Limit switch: asire san danje kanpe nan pwen fen.

Konsèy antretyen, regilyèman enspekte wou ak ray pou mete ak aliyman.Lubricate pati k ap deplase asire lis operasyon.Tcheke sistèm elektrik la pou defo oswa domaj.



5.Trolley mekanis vwayaje

1. Frame Trolley: Yon estrikti asye gaya ki fèt sipòte gende a ak okipe charj lou. Li konekte tout eleman yo nan mekanis la Trolley.Wheels: Trolley a se ekipe ak wou (anjeneral kat oswa plis), ki kouri ansanm bride a nan gwo bout bwa a pòtay oswa yon tras dedye.Wheels yo, se tipikman te fè nan asye wo-fòs epi yo ka plenn, flanged, oswa ranvèse, tou depann de konsepsyon an tren oswa gwo bout bwa.

2. Motè elektrik: Pouvwa mouvman Trolley la. Motè yo souvan ekipe ak kondui frekans varyab (VFD) pou akselerasyon lis ak frenaj.GEARBOX: Konvèti vitès wotasyon motè a nan koupl la vle ak vitès pou deplase trolley la.

3.Operated via: Kontwòl pendant: Yon kontwolè branche sispann nan teknik la.Remote kontwòl: operasyon san fil lè l sèvi avèk frekans radyo.

Kontwòl kabin: Pou pi gwo trepye, kabin yon operatè a ka bay.

4. BRAKING SISTÈM: Gen ladan fren mekanik oswa elektwomayetik yo sispann epi kenbe Trolley a nan plas.Brakes angaje otomatikman lè pouvwa a koupe oswa lè Trolley a se estasyonè.

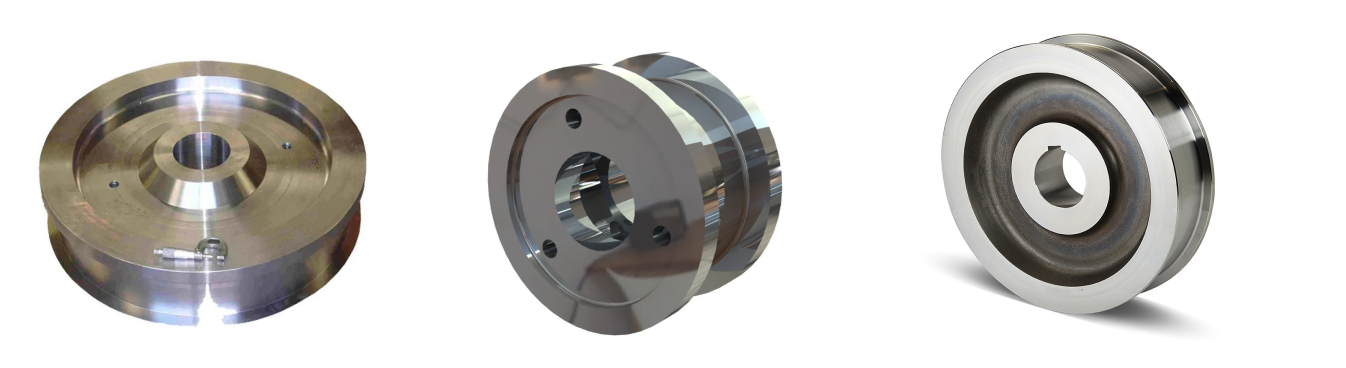

Wou teknik

Karakteristik kle nan wou teknik; materyèl: tipikman te fè soti nan asye wo-fòs oswa materyèl alye kenbe tèt avè charj lou ak reziste mete.Twilman materyèl yo enkli asye kabòn, fòje asye, oswa chalè-trete asye amelyore rezistans.

Design: wou plat: yo itilize pou plat-antèt ray, sa ki pèmèt fleksibilite mouvman lateral.

Profile kraze: Ki fèt yo distribye chay la respire epi redwi mete.Dimansyon: varye depann sou gwosè a ak kapasite nan teknik la.Kou paramèt gen ladan dyamèt wou, lajè kraze, ak epesè bride.Mounting: monte sou aks oswa rasin, swa dirèkteman oswa via bearings.bearings diminye friksyon ak pèmèt wotasyon lis.

Crane Hook

Karakteristik kle nan materyèl Crane Kwòk: Tipikman te fè soti nan materyèl wo-fòs tankou asye fòje oswa asye alyaj.Designed kenbe tèt avè charj lou, fòs enpak, ak kondisyon travay piman bouk

Design: Single Hook: Yon senp, konsepsyon dwat yo itilize pou travay jeneral leve.Double Hook: Karakteristik de broch, yo itilize pou balanse pi lou charj ak diminye estrès sou chak hook.Rotating Hook: Pèmèt 360- wotasyon degre pou egzak chaj pwezante.Safety Latch: Pifò Kwòk Crane gen ladan yon Latch pou anpeche chay la soti nan glisman.

Kapasite chaj: varye lajman depann sou konsepsyon teknik la a ak aplikasyon.Koule make sou zen an pou sekirite operatè.

Fòm Hook: C-Hook: Itilize pou manyen anwoulman ak chay silendrik.Eye Hook: Karakteristik yon je sikilè pou atachman an sekirite nan gende a oswa chèn.Clevis Hook: Gen ladan yon U ki gen fòm Clevis ak PIN pou atachman rapid.

Motè

Karakteristik kle nan Crane motè kalite motè: ekirèy kaj endiksyon motè: souvan itilize pou durability yo ak antretyen ki ba.suitable pou aplikasyon pou ki mande konstan vitès.slip bag endiksyon motè: itilize kote vitès varyab ki nesesè, tankou nan mekanis monte.

Pouvwa Rating: chenn nan yon kilowat kèk pou ti trepye a dè santèn de kilowat pou lou-devwa trepye endistriyèl.The Rating depann sou kapasite leve teknik la ak kondisyon operasyonèl.

Design: sik devwa: ki fèt pou tanzantan oswa operasyon kontinyèl, tou depann de aplikasyon an.Isulation: segondè-klas izolasyon kenbe tèt avè anviwònman piman bouk endistriyèl.Cooling: ekipe ak sistèm refwadisman (fanatik-refwadi oswa likid-refwadi) yo anpeche surchof.

Karakteristik kontwòl: Motè souvan travay ak kondui frekans varyab (VFD) oswa contrôleur motè pou: kontwòl vitès.SMOOTH akselerasyon ak ralanti.REDUCE konsomasyon pouvwa.

Son ak limyè alam sistèm & limite switch

Karakteristik kle nan sistèm alam la, alam ki ka tande (son) emèt yon byen fò, son distenk, tankou yon sirèn oswa vibrer, alèt travayè yo.Typically aktive pandan operasyon teknik, mouvman chaj, oswa nan ijans.Son nivo: Ajiste asire odibilite sou background bri. Pwoteksyon yo itilize.

Kontwòl entegrasyon; aktive otomatikman pandan operasyon espesifik (egzanp, monte, vwayaje) oswa manyèlman pa operatè a.Fen entegre ak lòt sistèm sekirite tankou anti-kolizyon detèktè.Fonksyon nan alam sistèm mouvman alèt yo: avèti travayè yo lè teknik la oswa chaj se nan mouvman.

Endikasyon Ijans: Mete aksan sou defo, kondisyon Surcharge, oswa lòt ijans. Konsèy antretyen regilyèman tès nivo son ak vizibilite limyè.Replace anpoul chire-soti, ki ap dirije, oswa oratè.Si fil elektrik ak koneksyon sou sistèm nan kontwòl.

Karakteristik sekirite

Pwoteksyon Surcharge:Anpeche leve pi lwen pase kapasite rated teknik la.

Sistèm sispann ijans:Imedyatman kanpe operasyon nan ka ta gen danje.

Anti-Way Sistèm:Redwi chaj balanse yo anpeche domaj nan dal mab.

Limite switch:Sispann teknik la nan pwen vwayaj maksimòm pou fè pou evite kolizyon.

Bumpers & tanpon:Absòbe fòs enpak pou pwoteksyon ajoute.



11. mòd kontwòl

1. Kalite mòd kontwòl pou trepye estasyonè, kontwòl pendant; Deskripsyon: Operatè a sèvi ak yon inite kontwòl branche oswa san fil yo opere teknik ki soti nan yon distans ki an sekirite.

2. Cabin Control; Deskripsyon: Operatè a estasyone nan yon kabin kontwòl ki monte sou teknik la oswa ki tou pre path.

3. Remote kontwòl; Deskripsyon: Sèvi ak yon aparèy san fil kontwòl remote, ki ka pòtatif oswa chire sou body.

4.Automatic kontwòl (otomatik kontwòl); Deskripsyon: teknik la opere dapre pre-pwograme kòmandman ak sekans san yo pa entèvansyon operatè.components: gen ladan detèktè, contrôleur lojik pwogramasyon (PLC), ak lojisyèl kontwòl ki jere fonksyon Crane la.



Eskise



Prensipal teknik







Avantaj nan yon teknik Gantry mab

A Marble Gantry Cranese ki fèt espesyalman pou leve ak manyenmab, granit, ak wòch dalNan Eglon, faktori, ak depo. Li ofri plizyè avantaj ki amelyore sekirite, efikasite, ak pri-efikasite nan operasyon pwosesis wòch.

---

1. Safe & domaj-gratis manyen

✔ Minimize rupture slabLè l sèvi avèk zouti leve espesyalize tankou vacuum vacuum oswa kranpon.
✔ Anti-Way SistèmRedwi chaj balanse, asire mouvman egzak.
✔ Mou kòmanse\/sispann mekanisAnpeche kou toudenkou ki ka krak dal mab.

---

2. kapasite segondè leve & efikasite

✔ ka okipeGwo ak lou dal mabsòti nan5t a 100t.
✔ Redwitravay manyèl, ogmante pwodiktivite ak efikasite.
✔ Pèmèt pouMouvman rapid ak anpilenan dal, optimize l 'espas travay.

---

3. versatile pou operasyon divès kalite

✔ apwopriye pouEglon, faktori, depo, ak sit konstriksyon.
✔ Travayandedan kay la oswa deyò, adapte a diferan kondisyon travay.
Disponib nan diferan konfigirasyon (Single Girder, Double Girder, Rail-monte, oswa kawotchou fatige).

---

4. Design customizable

Reglabl reglablspan, leve wotè, ak vitèsKoresponn ak bezwen espesifik.
✔ ka ekipe akkontwòl remote oswa karakteristik automatisationpou manyen presizyon.
✔ Opsyon pouLiftè vakyòm, travès epandeuz, oswa kranponki baze sou kalite slab ak gwosè.

---

5. Pri-efikas solisyon

✔ Redwi dechè materyèl ak domaj slab,Ekonomize depans sou matyè premyè.
✔ Minimize depans travay yoPa ranplase manyèl leve ak manyen mekanik.
✔ Mande pouba antretyen, asire alontèm ekonomi depans operasyonèl yo.

---

6. karakteristik sekirite amelyore

✔ Pwoteksyon SurchargeAnpeche twòp pwa leve.
✔ Sistèm Ijans StopPèmèt are imedya nan ka ta gen danje.
✔ Limite switchAnpeche gende a ak teknik soti nan sou-vwayaje.
✔ Eksepsyonèl ak sistèm tanponabsòbe enpak pou redwi estrès mekanik.

---

7. Zanmitay anviwònman an & enèji efikas

✔ Itilizemotè elektrik, diminye emisyon konpare ak gaz ki mache ak ekipman leve.
✔ Optimize konsomasyon pouvwaak sistèm kondwi modèn pou ekonomi enèji.

---

Konklizyon

A Marble Gantry Cranese yonZouti esansyèlpou endistri a wòch, baysan danje, efikas, ak pri-efikasleve solisyon yo. Kapasite li nan okipelou ak frajil dal mabAvèk presizyon fè liyon-yo dwe genPou karyè, faktori wòch, ak depo.





Aplikasyon nan yon teknik Gantry mab

A Marble Gantry Cranese lajman ki itilize nan endistri ki okipemab, granit, ak lòt dal wòch. Konsepsyon li pèmèt pousan danje, efikas, ak egzak levenan materyèl wòch lou, fè li yon zouti esansyèl nan aplikasyon pou divès kalite.

---

1. Marble & Granite Eglon 🏗️

🔹 Itilize pouLeve ak transpòte blòk wòch anvan tout koreksyonEkstrè soti nan Eglon.
🔹 Ede nanChaje ak dechajeDal lou sou machin transpò.
🔹 Ekipe akLiftè vakyòm oswa kranponasire manyen sekirite.

---

2. faktori pwosesis wòch 🏭

🔹 deplasemab ak granit dalant estasyon pwosesis diferan (koupe, polisaj, fini).
🔹 AmelyoreefisyansNan manyen materyèl, diminye travay manyèl.
🔹 Diminye rupture slabak anti-koud ak lis leve teknoloji.

---

3. Depo & yad depo 📦

🔹 òganizeDal wòch nan pilpou aksè fasil ak distribisyon.
🔹 Maksimize espas depopa pèmèt anpile egzak ak Rekipere.
🔹 Tren-monte oswa kawotchou fatigeOpsyon pèmèt fleksibilite nan kouman lakou depo.

---

4. Sit Konstriksyon 🏢

🔹 asanseur ak pozisyongwo panno mab oswa granitItilize nan pwojè achitekti.
🔹 Esansyèl pouHigh-monte bilding CLADDINGakPlanche enstalasyon.
🔹 Asiretranspò san danje nan materyèl wòch frajilsou plas.

---

5. Lojistik ak pò anbake 🚢

🔹 Manch laChaje ak dechajenan dal mab soti nanbato, resipyan, ak kamyon.
🔹 Travay avèk efikasite nanzòn depo pòpou transpò mab esansyèl.
🔹 Redwitan manyen materyèlak amelyore lojistik chèn ekipman pou.

---

6. Monument & Pwodiksyon eskilti 🗿

🔹 ede nan laMouvman nan blòk wòch gwopou skilpti ak moniman fè.
🔹 AsirePozisyon egzaknan dal pandan Sur ak fini pwosesis.
🔹 anpeche domaj nanDelika ak High-Valè Stone Artworks.

---

Konklizyon

A Marble Gantry Cranejwe yonwòl kritik nan endistri a wòch, amelyoresekirite, efikasite, ak presizyonnan leve operasyon yo. Kit nanEglon, faktori, depo, oswa sit konstriksyon, trepye sa yo fèlou manyen wòch pi an sekirite ak pi vit.





1. Etap Design: Detèmine paramèt yo nan teknik la, tankou chaj rated, span ak leve wotè, dapre bezwen kliyan an ak anviwònman k ap travay. Pote soti detaye konsepsyon estriktirèl, ki gen ladan gwo bout bwa prensipal, fen gwo bout bwa, teknik, leve mekanis, elatriye, asire ke konsepsyon an satisfè estanda sekirite ak kondisyon l '. Chwazi materyèl ki apwopriye dapre konsepsyon an, anjeneral, segondè-fòs asye asire estabilite a ak rezistans nan estrikti an.

. Koupe, pliye ak fòm asye a yo prepare konpozan estriktirèl tankou travès prensipal ak travès fen. Weld divès eleman yo epi rasanble yo nan yon estrikti jeneral. Etap sa a mande pou garanti bon jan kalite soude asire fòs ak estabilite.

3. MACHINING: MACHINING Eleman kle tankou motè, angrenaj, BEARINGS, elatriye asire ke gwosè yo ak presizyon satisfè kondisyon yo. Tretman anti-korozyon nan konpozan, tankou penti ak galvanize, ogmante rezistans a ak estetik nan ekipman an.

4. Enstalasyon sistèm elektrik: Enstale konpozan elektrik tankou motè, contrôleur, switch, detèktè ak sistèm alam. Konekte ak fil fil asire operasyon an nòmal nan sistèm elektrik la.

5. Asanble faz: Rasanble tout eleman ak sistèm kòm yon antye, konekte mekanis nan leve, Trolley kouri mekanis ak sistèm kontwòl. Fè yon enspeksyon konplè nan teknik la reyini asire ke tout eleman ak sistèm yo ap travay byen, ak fè preliminè debogaj.

6. Faz Tès: Fè tès chaj estatik sou teknik la yo tcheke fòs la estriktirèl ak estabilite. Fè tès dinamik sou teknik la, ki gen ladan tès sou leve, k ap deplase, frenaj ak lòt fonksyon, asire ke pèfòmans li yo satisfè kondisyon yo ki konsepsyon. Tcheke fonksyon yo nan aparèy sekirite, tankou switch limit, pwoteksyon Surcharge, elatriye, asire sekirite a nan ekipman an pandan operasyon.

7. Kontwòl Kalite: Fè kontwòl kalite sou chak lyen nan pwosesis pwodiksyon an pou asire konfòmite avèk estanda endistri yo ak kondisyon kliyan yo. Ekri divès kalite done ak enspeksyon rezilta nan pwosesis pwodiksyon an pou trasabilite ki vin apre ak analiz.

8. livrezon ak enstalasyon: pake ak prepare teknik la ranpli pou transpò asire ke li pa domaje pandan transpò. Delivre teknik la nan sit kliyan an pou enstalasyon, ak fè sou-sou sit debogaj ak akseptasyon. Bay fòmasyon operasyon nan kliyan yo asire yo ke yo se konpetan nan itilize a ak antretyen nan teknik la.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout te rive 85%.
