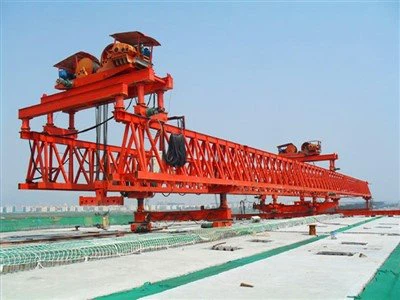

Highway Bridge Girder lans anlè Crane

Highway Bridge Girder lanseur Crane Crane, ke yo rele tou yon lans gwo bout bwa oswa lans lans, se yon teknik espesyalize itilize leve, pozisyon, ak enstale gwo prefabrike konkrè oswa asye senti pandan bilding pon ak wout. Ekipman sa a lou-devwa se esansyèl pou rasanble pon pon paske li pèmèt pou pwezante egzak nan sentiwon sou waf.
Bridge Girder batiman trepye yo lajman ki itilize nan gran wout, tren, ak konstriksyon pasaj siperyè, epi yo kritik pou pwojè yo
egzije gwo presizyon, efikasite, ak sekirite pandan y ap manyen eleman menmen estriktirèl.

Karakteristik kle & Benefis

✅ Kapasite segondè leve- Kèk modèl okipe jiska 160 tòn.
✅ Plasman efikas pou girder- ka drese 4 sentiwon pou chak jou ak trepye oksilyè.
✅ Adaptabilite- Travay sou tren koube (R350 reyon) ak pant.
✅ Dire- Bati ISO, CE, ak estanda sekirite Chinwa.

1. Kapasite Leve: 160 tòn (eksepte pwa epandeuz)

2. Pwa pwòp tèt ou-nan machin nan pon konstruksion: 118 tòn (maksimòm pwa nan yon sèl moso: 7T)

3. rezistans van

Pa gen okenn chaj mache eta: 8 nivo

Non-chaj Ankre Eta: 12 Klas

Leve eta ak chaj plen: Nivo 7

4. leve vitès: plen chaj: 0 ~ 1. 0\/min

Pa gen chaj: 0 ~ 1.5 m\/min

5. Luffing vitès: 0 ~ 0. 6 m\/min (ak chaj Luffing)

6. Travay ranje: rmin =7 m rmax =12 m

7. Mòd la mache nan machin nan tout antye: mache kalite (se silenn lwil la pouse moute, epi pa gen okenn chaj pandan pwosesis la mache)

8. Vitès vwayaje nan machin nan tout antye: mouvman an antye se 15m, ki gen ladan demonte ancrage a, ranvèse tras la, ak pwezante, tout pwosesis la pran pa plis pase 2 èdtan.

9. Non-chaj kapasite k ap grenpe nan machin nan tout: ± 3.5 degre

10. Leve wotè: 65m anba pil pon an, 1m pi wo a pon an

11. Distans devan ak dèyè ancrage: 18m (16m, 19.5m)

12. Distans ki genyen ant pwen yo sipò bò gòch ak dwa pandan travay: deyò 10.5m, andedan 5.7m

Distans ant pwen sipò devan ak dèyè: 16.85m

13. Leve deformation ang: direksyon pon orizontal 1.5 degre, direksyon pon Longitudinal 3.5 degre

14. Pèfòmans nivelman epandeuz: ak fonksyon vètikal ak orizontal nivelman

15. Kapasite a enstale nan machin nan tout: 110kW

16. Stability factor of the whole machine:  meets the requirements of GB3811-83 ( various working conditions∑M>0 )

17. Karakteristik pwodwi ak avantaj: doub-lajè ak de-fason batiman gwo bout bwa, etap-pa-etap mache, kontrekare kwa-span, devan ak dèyè outriggers yo ekipe ak sistèm idwolik, outriggers ka ajiste pa {{6}.

Eleman prensipal nan yon lans anlè pon

1. Estrikti Main Girder

Double-girder konsepsyon (komen pou charj lou) oswa yon sèl-girder (pi lejè aplikasyon pou).

Te fè nan asye wo-fòs sipòte pwa a nan senti prefabrike (jiska 160 tòn nan kèk modèl).

2. mekanis monte

Fil kòd gende (pou leve ak bese sentiwon).

Sistèm Trolley deplase orizontal ansanm anlè a pou pwezante egzak.

3. Sipòte janm & Sistèm vwayaj

Rail-monte wou pou mouvman sou chemen an konstriksyon pon.

Janm reglabl estabilize teknik la sou tèren inegal.

4. Sistèm kontwòl

Elektrik ki mache ak pendant oswa kontwòl remote pou sekirite operatè.

Motè vitès varyab pou plasman lis lis.

5. Karakteristik sekirite

Pwoteksyon Surcharge pou anpeche echèk teknik.

Limite switch pou fè pou evite sou-vwayaj nan Trolley la.

Anti-tip mekanism pou estabilite sou pant.

Eskise

Karakteristik nan machin otowout Bridge Bridge Bridge:

Highway Bridge lans lans yo se espesyalize trepye gantry ki fèt pou enstalasyon efikas ak egzak nan prefabrike senti konkrè nan pwojè konstriksyon pon. Anba la a se aplikasyon kle yo, sòti nan ka itilize endistri yo ak espesifikasyon manifakti:

1. Highway & Railway Bridge Construction

Erecting prefabrike sentiwon konkrè (tipikman 20m -50m chvoch) pou vyaduk ak overpasses 68.

Pwojè tren segondè-vitès (egzanp, 250-350 km\/h liy), kote vitès ak presizyon yo kritik.

2. Tinèl & Pwojè Espas nan prizon

Navige espas ki sere (egzanp, portails tinèl) ak sipò pliyan "C" ki gen fòm pou minimize anprint.

Erecting senti anndan tinèl lè l sèvi avèk desen kontra enfòmèl ant tankou modèl la HZQDY900.

3. Devlopman enfrastrikti iben

Bati otowout iben ki wo kote trepye tradisyonèl manke mobilite.

Manyen seksyon pon koube (min. RADIUS R350) ak tramwe reglabl.

4. Gwo-span Bridge batiman

Lanse bwat bwat (jiska 900- kapasite tòn) pou long-span pon.

Similtane pote ak konstruksion, diminye depandans sou trepye oksilyè.

5. Pwojè konstriksyon rapid

Enstale 4+ senti pou chak jou ak itilizasyon kowòdone nan trepye segondè 69.

Minimize tan asanble atravè desen modilè (egzanp, estrikti abèy-girder).

1. Design & Jeni
Analiz egzijans: Konprann espesifikasyon pwojè, pon span, kapasite chaj, ak kondisyon sit.
Konsepsyon estriktirèl: Kreye desen detaye estriktirèl ak mekanik, ki gen ladan kalkil chaj, analiz estrès, ak faktè sekirite.
Apwobasyon & Revizyon: Soumèt konsepsyon pou Kliyan ak Jeni Revizyon Ekip, ki te swiv pa nenpòt ki revizyon ki nesesè yo.
2. akizisyon materyèl
Steel & konpozan: Achte plak asye segondè-klas, seksyon (H-gwo bout bwa, bwat bwat pwofil), ak lòt matyè premyè.
Sistèm idwolik ak elektrik: pwokire silenn idwolik, motè, sistèm kontwòl, detèktè, ak lòt pati esansyèl.
3. Fabwikasyon estrikti asye
Koupe: CNC Plasma\/lazè koupe nan plak asye ak travès dapre desen konsepsyon.
MACHINING: Precision D 'nan eleman kle tankou twou PIN, chèz pote, ak jwenti.
Soudure: Asanble ak soude nan estrikti asye (prensipal la, devan\/janm dèyè, travès kwa, elatriye).
Tès ki pa destriktif (NDT): tès patikil ultrasons oswa mayetik pou enspekte soude yo.
4. Tretman sifas
Eksplozyon: sandblasting oswa piki eksplozif yo retire rouye ak enpurte.
Penti: Aplike Jadendanfan, rad entèmedyè, ak topcoats dapre estanda pwoteksyon korozyon (egzanp, epoksidik oswa an poliyiretàn).
5. Asanble nan eleman mekanik
Enstalasyon sistèm idwolik: mòn silenn idwolik, ponp, tiyo, ak inite kontwòl.
Fil elektrik sistèm elektrik: enstale panno kontwòl, switch limit, fil elektrik, ak lòt konpozan automatisation.
Enstalasyon Kovèti pou & Winch: Rasanble Winches leve, bwat, ak sistèm kondwi.
6. Pre-asanble & Tès
Asanble Jijman: Pre-rasanble modil kle (egzanp, prensipal la ak janm sipò) nan atelye a.
Tès fonksyonèl: tès sistèm idwolik ak elektrik, verifye leve\/bese mekanism, ak fè similasyon chaj.
7. Demonte & anbalaj
Demonte: Kraze lans la nan modil transpòte.
Anbalaj: Aplike tretman anti-korozyon ak konpozan pake pou kagezon (egzanp, za zaboje an bwa, ankadreman asye).
8. Transpòtasyon nan sit
Planifikasyon lojistik: òganize transpò nan modil lans nan sit la konstriksyon pon.
9. Asanble sou plas & komisyonin
Asanble final la: Rasanble lans sou plas la anba sipèvizyon enjenyè yo.
Komisyonin & Tès chaj: Fè tès chaj an tan reyèl, chèk sekirite, ak ajisteman.
10. pasasyon & fòmasyon
Pasasyon nan kliyan: ofisyèlman men sou lans la konplètman reyini.
Fòmasyon Operatè: Bay fòmasyon nan operatè kliyan an sou operasyon ki an sekirite ak antretyen.

2. Pwosesis pwodiksyon an kòmanse ak faz konsepsyon ak jeni, kote espesifikasyon teknik yo etabli. Sa a enplike nan planifikasyon atansyon ak analiz, pran an konsiderasyon faktè tankou itilize a gen entansyon, dimansyon, kapasite pwa ak kote. Enjenyè kalifye yo travay ansanm pou kreye yon plan detaye sou lans pon an, ki sèvi kòm fondasyon pou pwodiksyon aktyèl la.

3. Dezyèm faz nan pwosesis pwodiksyon an enplike nan fabwikasyon aktyèl la nan lans la pon pon. Sa egzije pou yo sèvi ak ekipman espesyalize ak ekspètiz, osi byen ke Aderans a pwotokòl strik sekirite asire yon pwosesis pwodiksyon ki san danje epi yo efikas. Teknisyen kalifye travay ak materyèl yo yo kreye segments yo anlè ak eleman lans, ki Lè sa a, yo reyini yo kreye final la pon an lans.

4. Yon fwa ke lans anlè pon an konplè, li sibi yon pwosesis kontwòl kalite solid pou asire ke li satisfè tout espesifikasyon teknik ak estanda sekirite. Sa a enplike nan tès durability lans la, kapasite pwa ak presizyon nan lansman sentiwon.

5. Pandan tout pwosesis pwodiksyon an, yon atitid pozitif ak aktif enpòtan pou asire yon rezilta pwojè siksè. Chak etap mande atansyon atansyon sou detay ak pèseverans, osi byen ke yon angajman nan ekselans ak inovasyon.

6. An konklizyon, pwodiksyon an nan yon lans pon an se yon eleman enpòtan nan pwosesis la konstriksyon pon. Li mande pou ladrès yo ak ekspètiz nan yon ekip ki trè antrene, ki moun ki travay avèk dilijans ak ak yon atitid pozitif asire yon rezilta siksè. Pa kenbe yon konsantre sou bon jan kalite, sekirite ak inovasyon, nou ka kontinye bati enfrastrikti a ki pral fòme lavni nou an.

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout te rive 85%.
