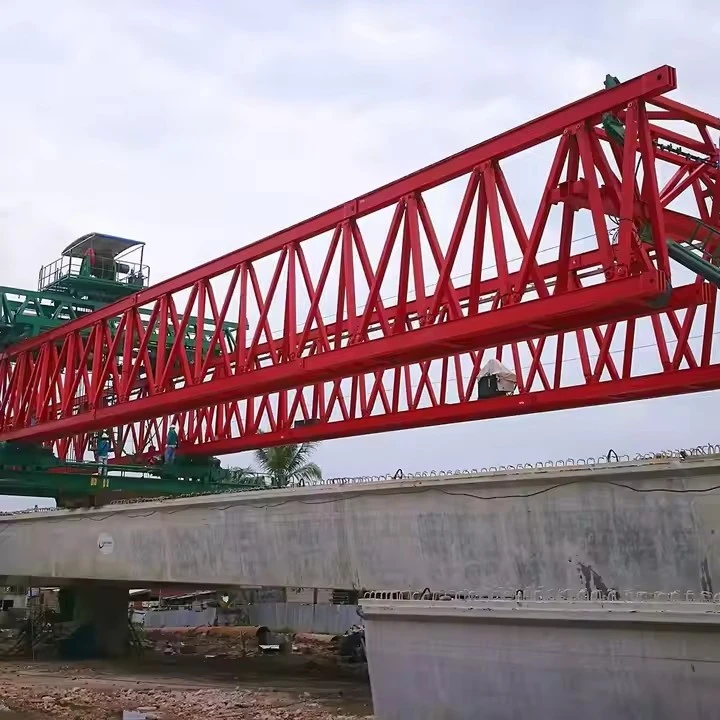

480 tòn pon bati machin

Yon machin 480-tòn pou bati pon (BEM) se yon gwo pyès ekipman ki itilize nan konstriksyon gwo pon, patikilyèman pou leve ak mete segman prefabrike, travès, ak lòt konpozan estriktirèl.





1. Kapasite chaj segondè
Ki fèt pou okipe jiska 480 tòn, sa ki fè li apwopriye pou konstriksyon gwo -pon.

Ka leve ak pozisyon lou segman prefabrike konkrè, travès asye, ak travès bwat.

2. Modilè & Reglabl Design
Souvan prezante yon estrikti modilè, sa ki pèmèt personnalisation pou diferan lajè pon ak span.

Boom ak sipò reglabl pou akomode jeyometri pon varye.

3. Avanse sistèm idwolik
Ekipe ak gwo -silenn idwolik presizyon pou leve lis ak pwezante.

Asire estabilite ak kontwòl pandan operasyon chaj lou.

4. Oto-propulse ak mobil
Gen kèk modèl ki pouse tèt yo-ak krole oswa chay wou pou mouvman fasil sou tab pon an.

Kapab travèse seksyon pon fini yo pou rive nan nouvo zòn travay yo.

5. Sistèm kontwòl enfòmatik
PLC entegre (Programmable Logic Controller) pou operasyon otomatik yo.

Siveyans -tan reyèl sou distribisyon chaj, aliyman, ak estrès.

6. Mekanis sekirite
Sistèm pwoteksyon Surcharge pou anpeche aksidan.

Sistèm frenaj ak bloke ijans pou operasyon an sekirite.

7. Plizyè -Atachman Fonksyonèl
Konpatib ak atachman divès kalite tankou leve ankadreman, grippers, ak kranpon pou diferan konpozan pon.

Èske yo ka itilize pou lansman segmental, lansman incrémentielle, oswa konstriksyon balanse cantilever.

8. Segondè Estabilite & Sipò
Outriggers oswa estabilize janm pou asire balans pandan leve.

Estrikti asye ranfòse pou kenbe tèt ak chaj dinamik.

9. Adaptabilite nan diferan kalite pon
Apwopriye pou pon travès bwat, pon kable -, vyadik, ak pon tren.

Kapab travay nan anviwònman iben, montay oswa sou-dlo.

10. Efikas Asanble & Demantèlman
Ki fèt pou asanble rapid sou-sou sit lè l sèvi avèk trepye oswa lòt ekipman pou leve.

Diminye D' ant pwojè yo.





Kondisyon Anviwònman
Tanperati Fonksyònman: -20 degre a +50 degre

Rezistans van: ki estab jiska 15-20 m / s (depann sou konfigirasyon)

Pwoteksyon move tan: Ka opere nan lapli / nèj limyè (ak prekosyon)

Dimansyon ak pwa
Longè machin: reglabl (egzanp, 60-120 m, tou depann de span)

Lajè: ~6-10 m (anfòm nan pil pon)

Pwa pwòp tèt ou -: ~200–400 tòn (depann sou konfigirasyon)

Konfòmite ak Estanda
Kòd konsepsyon: EN 1991, AASHTO, BS, oswa lòt estanda konstriksyon pon ki enpòtan

Sètifikasyon: CE, ISO 9001, oswa pwojè-apwobasyon espesifik





Yon Bridge Erecting Machine (BEM) se yon gwo-pati ekipman ki itilize pou konstwi pon, sitou pou mete segman prefabrike oswa travès. Yon machin 480-tòn pou bati pon an ta dwe yon machin gwo kapasite ki fèt pou leve lou ak plasman egzak konpozan pon yo. Anba a se yon pann nan eleman kle li yo:

1. Chaj prensipal-Estrikti Portant
Gantry Frame/Truss Estrikti - Bay sipò estriktirèl ak estabilite.

Travès prensipal/Girders - Sipòte mekanis leve a epi distribye chay.

Sipòte Janm/Outriggers - Asire estabilite pandan operasyon leve.

2. Leve & Manyen Sistèm
Mekanis Levage (Winches & Câbles) – Tipikman gen ladann treuil idwolik oswa elektrik ak gwo -kab asye fòs.

Epandan/Ankadreman Leve - Distribye fòs leve yo respire atravè segman prefabrike.

Jacks idwolik - Pou ajisteman amann nan pwezante segman pon yo.

3. Mouvman & Pozisyon Sistèm
Sistèm Propelled Self-(Wou/Pren) – Pèmèt machin nan deplase sou tab pon an oswa ray tanporè.

Sistèm tradiksyon idwolik - Ajiste pozisyon machin nan lateralman pou plasman egzak.

Slewing Mekanis - Wotasyon sistèm nan leve pou aliyman.

4. idwolik ak pouvwa sistèm
Inite pouvwa idwolik (HPU) - Pouvwa leve, mouvman, ak ajisteman.

Dèlko elektrik - Bay pouvwa pou sistèm kontwòl ak fonksyon oksilyè.

5. Kontwòl & Sistèm Siveyans
PLC-Sistèm kontwòl ki baze sou - Asire operasyon egzak.

Detèktè siveyans chaj - Anpeche twòp chaj.

Sistèm aliyman Lazè/GPS – Asire pozisyon egzat segman pon yo.

6. Eleman oksilyè
Counterweights - Balanse machin nan pandan asanseur lou.

Aparèy sekirite – Fren ijans, sistèm anti-kolizyon, ak mekanis rezistans van.

Sipò Tanporè / Fo travay - Itilize pandan asanble segman.









Yon machin 480-tòn pou bati pon (BEM) se yon gwo pyès ekipman ki itilize nan konstriksyon gwo pon, patikilyèman pou leve ak mete segman prefabrike, travès, ak lòt konpozan estriktirèl. Men avantaj kle li yo:

1. Kapasite chaj segondè
Ka okipe segman pon lou (jiska 480 tòn), diminye bezwen an pou asansè miltip oswa ekipman adisyonèl.

Apwopriye pou pon gwo-span (pa egzanp, travès bwat, pon segman, ak bastengal asye).

2. Efikasite & Vitès
Vit asanble ak batiman, diminye delè pwojè yo.

Plasman presizyon minimize erè aliyman ak retravay.

Kontwòl otomatik amelyore efikasite operasyonèl.

3. Adaptabilite
Travay nan divès tèren (iben, montay, sou rivyè).

Reglabl span ak wotè pou akomode diferan konsepsyon pon.

Èske yo ka itilize pou tou de lansman travès ak mete segman prefabrike.

4. Sekirite & Estabilite
Konsepsyon estriktirèl solid asire estabilite pandan leve lou.

Sistèm sekirite avanse (anti-balans, pwoteksyon surcharge, siveyans tan reyèl-).

Diminye travay manyèl nan operasyon ki gen gwo-risk.

5. Pri-Efikasite
Diminye depandans teknik, bese pri lokasyon ak travay.

Minimize dezòd nan trafik oswa nan vwa navigab (itil nan zòn okipe oswa ki sansib pou anviwònman an).

Itilizasyon alontèm-nan plizyè pwojè.

6. Benefis anviwònman
Pi ba bri ak Vibration konpare ak trepye tradisyonèl yo.

Redwi anprint kabòn akòz operasyon optimize.

7. Versatility nan Kalite pon
Apwopriye pou travès bwat, T-travès, ark asye, ak pon-tire.

Itilize nan konstriksyon gran wout, tren ak pasaj siperyè iben.

Konklizyon
Yon BEM 480-tòn se ideyal pou gwo-pwojè pon, li ofri gwo efikasite, sekirite, ak ekonomi depans pandan y ap jere chay masiv ak presizyon. Li se patikilyèman enpòtan nan teren konplèks ak pwojè konstriksyon rapid-track.





Yon 480-tòn Bridge Erecting Machine (BEM) se yon gwo-moso ekipman ki itilize nan konstriksyon gwo pon, patikilyèman pou leve ak mete segman prefabrike, travès, oswa seksyon pon plen-span. Anba a se kèk aplikasyon kle ak karakteristik nan yon machin konsa:

Aplikasyon pou yon machin 480-tòn pon bati
Enstalasyon Prefabrike Girder

Yo itilize pou leve epi mete gwo travès prefabrike konkrè oswa asye (travès I-, travès U-, oswa travès bwat) sou pil oswa abutman.

Apwopriye pou gran wout, tren, ak pon pasaj siperyè iben.

Konstriksyon pon segman

Enstale segman prefabrike konkrè nan cantilever balanse oswa span-pa-metòd konstriksyon span.

Yo itilize souvan pou pon -tire, vyadik, ak pon long-.

Lanse -Span konplè

Kapab leve epi pozisyone tout travès pon yo pre-resanble (jiska 480 tòn) nan yon sèl operasyon, akselere konstriksyon.

Ideyal pou pwojè ki gen orè sere oswa zòn travay restriksyon.

Konstriksyon pon lou modilè

Itilize nan konstriksyon pon akselere (ABC) pou mete gwo modil pon prefabrike.

Diminye tan -konstriksyon sou sit la ak dezòd trafik yo.

Vyadik tren ak Metro

Deplwaye segman konkrè lou oswa asye pou ray tren ki wo ak liy métro.





1. Faz Design & Jeni
Analiz egzijans: Defini kapasite chaj, longè span, mobilite, ak kondisyon operasyonèl.

Konsepsyon estriktirèl: Modèl CAD (itilize lojisyèl tankou AutoCAD, SolidWorks, oswa CATIA) pou travès, boom, sipò, ak sistèm idwolik.

Simulation & Validasyon: Analiz Eleman fini (FEA) pou teste estrès, deformation, ak rezistans fatig.

Konfòmite Regilasyon: Asire aderans ak estanda entènasyonal yo (ISO, EN, AISC, elatriye).

2. Akizisyon materyèl
Segondè -Fòs Asye: ASTM A572 Klas 50 oswa ekivalan pou travès prensipal ak boom.

Konpozan idwolik: Ponp, silenn, ak tiyo ki soti nan founisè ki sètifye.

Sistèm elektrik ak kontwòl: PLC, detèktè, ak motè pou automatisation.

Soudi Consommables: Elektwòd segondè -klas/flux pou entegrite estriktirèl.

3. Pwosesis fabrikasyon
A. Fabrikasyon estriktirèl
Koupe: CNC plasma/oxy-koupe gaz nan plak asye.

Koube & Fòme: Woule koube pou seksyon koube (egzanp, ark).

Soude:

Submerged arc soude (SAW) pou plak epè.

Shielded Metal Arc Welding (SMAW) pou jwenti jaden.

Tès ultrasons/-ray pou entegrite soude.

Machining: Perçage, fraisage pou pati presizyon (egzanp, pwen pivot).

B. Sistèm idwolik ak elektrik
Asanble idwolik: Entegrasyon silenn, kawotchou, ak ponp.

Fil elektrik: Enstalasyon panno kontwòl, detèktè, ak distribisyon pouvwa.

4. Sou-Asanble
Seksyon kou apoulaw: Fabrike epi pre-montre bra teleskopik/cantilever.

Janm Sipò: fabrike outriggers / estabilize pou sipò tè.

Ankadreman Gantry: Bati segman modilè pou transpò fasil.

5. Prensipal Asanble
Batiman nan travès prensipal: Rantre seksyon yo lè l sèvi avèk gwo -boulon fòs oswa soude.

Entegrasyon idwolik: monte silenn pou mekanis leve / bese.

Enstalasyon Kontwòl: Anfòm PLC, panno HMI, ak sistèm sekirite (switch limit, pwoteksyon surcharge).

Penti ak Kouch: Aplike kouch anti-korozyon (pa egzanp, primè epoksidik + kouch an poliyiretàn).

6. Tès ak komisyonin
Tès chaj:

Tès estatik nan 120% nan kapasite rated (576 tòn).

Tès dinamik ak segman pon simulation.

Tès idwolik: Tcheke pou fwit, estabilite presyon, ak tan repons.

Tès Fonksyonèl: Verifye mouvman (lansman, wotasyon, leve) atravè sistèm kontwòl.

Verifikasyon sekirite: Arè ijans, alam surcharge, ak estabilite anba chay van.

7. Demonte & Anbalaj
Pann Modilè: Demonte nan seksyon transpòte (inite max. 40-tòn pou transpò wout).

Anbalaj an sekirite: Pwoteje eleman sansib (egzanp, elektwonik) pandan anbake.

8. Sou-Reasanblaj ak Enspeksyon Final
Preparasyon Fondasyon: Asire estabilite tè pou konfigirasyon machin.

Reyasanblaj: Boulon/soude pi gwo konpozan sou -sit.

Kalibrasyon: Fine-detèktè yo ak paramèt kontwòl yo.

Fòmasyon Kliyan: Fòmasyon operasyonèl ak sekirite pou fen-itilizatè yo.

9. Dokimantasyon ak livrezon
Kòm-Desen yo bati: Modèl CAD yo mete ajou ki reflete modifikasyon final yo.

Sètifika: Rapò tès materyèl (MTR), mòso bwa soude, ak sètifika tès chaj.

Manyèl itilizatè: Gid detaye pou operasyon, antretyen ak depanaj.





Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
