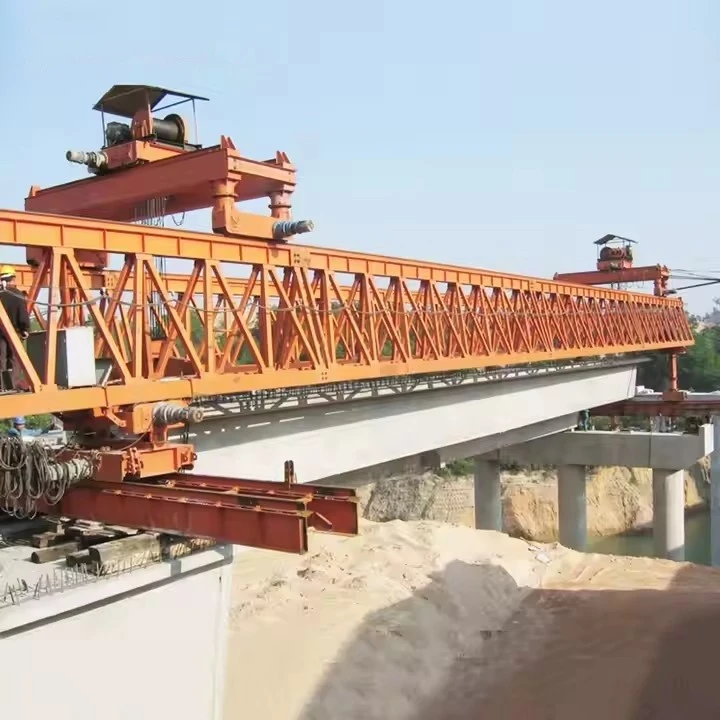

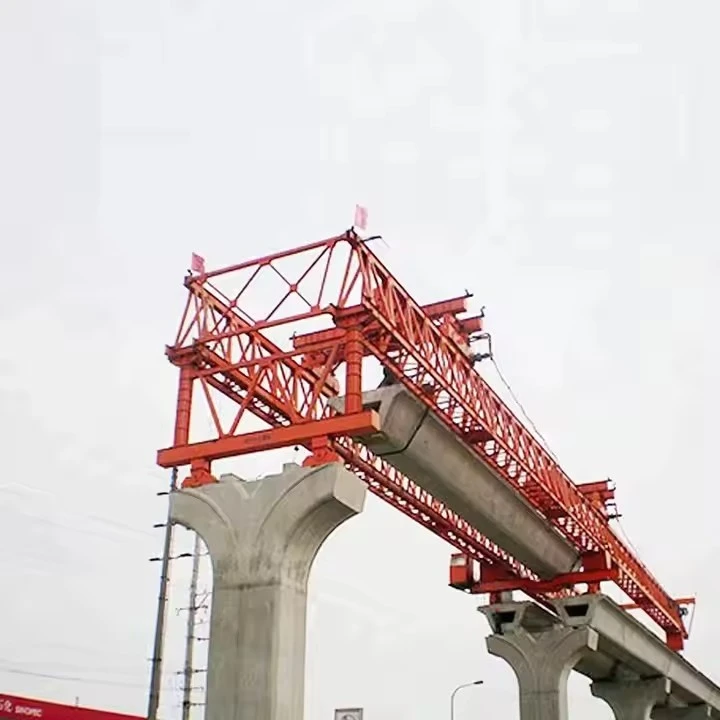

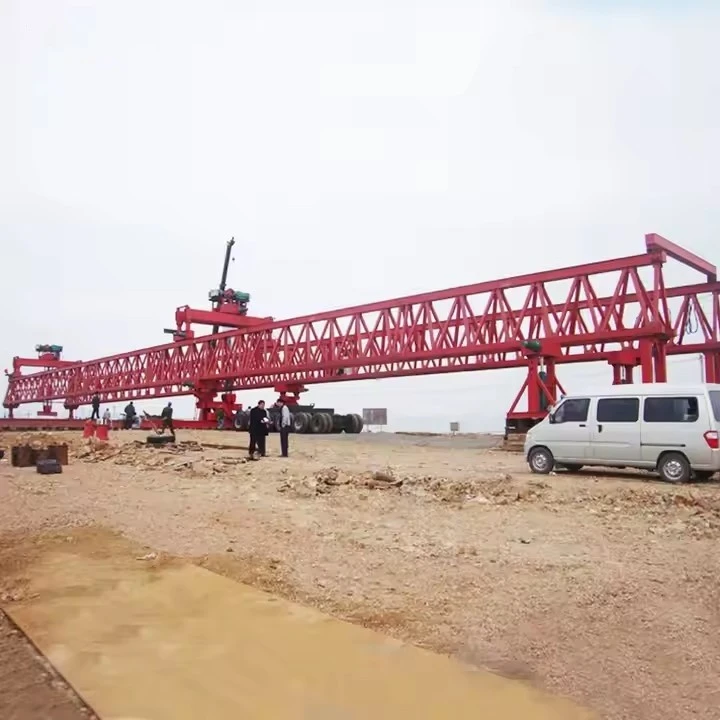

300 tòn kontrepwa pon bati machin

Yon machin 300-tòn kontrepwa pou bati pon se yon gwo pyès ekipman ki itilize nan konstriksyon pon, patikilyèman pou leve epi mete gwo segman prefabrike oswa travès. Machin sa yo esansyèl pou rasanble pon yo avèk efikasite, espesyalman nan anviwònman difisil tankou otowout, rivyè, oswa fon fon.





Yon machin 300-tòn kontrepwa pou drese pon se yon pyès gwo ekipman ki fèt pou konstriksyon ak enstalasyon gwo segman pon, anjeneral nan metòd konstriksyon prefabrike segman oswa balanse. Anba a se karakteristik kle li yo:

1. Kapasite chaj segondè (300 tòn)
Ki fèt pou okipe segman prefabrike konkrè oswa travès asye ki peze jiska 300 tòn metrik.

Konsepsyon estriktirèl solid asire estabilite pandan leve ak pwezante.

2. Sistèm kontrepwa
Sèvi ak kontrepwa reglabl pou balanse machin nan pandan batiman segman.

Asire estabilite ak anpeche baskil lè w ap manyen chay lou.

3. Oto-lansman ak pwòp tèt ou-Capasite Propulse
Ka avanse sou pil pon an san yo pa bezwen trepye ekstèn.

Ekipe ak jak idwolik oswa sistèm tren pou mouvman kontwole.

4. Reglabl Span & Wotè
Konsepsyon modilè pèmèt adaptasyon nan diferan pon ak wotè.

Boom teleskopik oswa pwolonje pou pwezante egzak.

5. Leve idwolik ak sistèm pwezante
Segondè -silenn idwolik presizyon pou leve ak bese lis.

Kapasite afine-akor pou aliyman segman egzat.

6. Sistèm kontwòl enfòmatik
Kontwòl otomatik oswa semi-{0}otomatize pou operasyon presi.

Siveyans -tan reyèl sou distribisyon chaj, estrès, ak aliyman.

7. Mekanis sekirite
Detèktè pwoteksyon Surcharge.

Sistèm frenaj ak bloke ijans.

Sistèm idwolik ak elektrik redondants pou echèk-operasyon an sekirite.

8. Multi-sistèm grip fonksyonèl
Konpatib ak divès kalite segman (travès bwat, T-travès, elatriye).

Opsyon vakyòm oswa mekanik blocage pou manyen an sekirite.

9. Konsepsyon ki reziste -move tan
Kapab opere nan kondisyon difisil (van, lapli, tanperati ekstrèm).

Materyèl ki reziste -kowozyon pou rezistans.

10. Rapid Asanble & Demantèlman
Konpozan modilè pou transpò fasil ak -asanble sou plas.

Diminye D' ant pwojè yo.

11. Konpatibilite ak diferan kalite pon
Apwopriye pou balanse cantilever, span-pa-span, ak metòd lanse incrémentielle.

Travay ak pon segman konkrè, pon asye, ak estrikti ibrid.

12. Efikasite enèji
Gen kèk modèl ki gen sistèm idwolik rejeneratif pou diminye konsomasyon pouvwa.

Sistèm pouvwa elektrik oswa ibrid opsyonèl pou ekolojik-fonksyone.





Espesifikasyon jeneral
Kalite machin:

Counterweight Bridge Erector / Lanse Portique / Girder Erector machin

Kapasite maksimòm pou leve:

300 tòn metrik (ka varye selon konfigirasyon)

Ranje span:

20m a 50m (reglabl pou diferan pon pon)

Travay lajè:

Adaptab a lajè pon pon (tipikman 10m-20m)

Wotè leve:

10m-30m (reglabl ki baze sou wotè waf)

Sistèm Mouvman:

Oto-propulse ak sistèm mache idwolik oswa tren-monte

Vitès vwayaj: 3-5 m / min

Pwovizyon pou pouvwa:

Sistèm elektrik + idwolik

Voltage: 380V/50Hz (oswa selon kondisyon pwojè)

Sistèm kontwòl:

PLC-kontwole ak kapasite operasyon aleka

Detèktè pou siveyans chaj ak sekirite

Sistèm kontrepwa:

Kontrepwa reglabl 100-300-tòn pou balans pandan lansman

Ka itilize blòk beton oswa pwa asye

Materyèl estriktirèl:

Asye ki gen gwo -fòs (Q345B oswa ekivalan)

Karakteristik sekirite:

Pwoteksyon Surcharge

Anti-detèktè enklinezon

Sistèm frenaj ijans





Yon lans pon 500-tòn se yon pyès gwo ekipman ki itilize nan konstriksyon pon pou leve, transpòte, epi mete gwo segman pon yo. Anba a se eleman prensipal yo nan yon sistèm konsa:

1. Eleman prensipal estriktirèl
Lansman Gantry (Ankadreman Prensipal) - Estrikti an asye prensipal ki kouvri zòn konstriksyon ak sipòte mekanis lansman an.

Sipò devan ak dèyè - Sipò tanporè ki estabilize lans la pandan plasman segman.

Lansman Nen (Opsyonèl) - Yon seksyon devan pwolonje ki ede gide segman pon yo nan pozisyon.

2. Leve & Manyen Sistèm
Jack idwolik (kapasite 500-tòn) – Jack ki gen gwo kapasite pou leve ak pwezante segman pon yo.

Winch & Hoists - Sistèm elektrik oswa idwolik pou deplase segman orizontal.

Trolley & Mekanis Vwayaj - Pèmèt mouvman sistèm leve a sou portik la.

3. Mouvman ak sistèm Propulsion
Sistèm idwolik pouse/rale – Deplase lans la pi devan sou aliyman pon an.

Track oswa Rail System - Bay yon chemen gide pou mouvman lans la.

Travès glise / kousinen - Sifas sipò pou glisman lis pandan lansman.

4. idwolik & sistèm pouvwa
Inite idwolik pouvwa (HPU) - Pwovizyon pou lwil oliv presyon nan krik ak silenn.

Kontwòl Panel (PLC-ki baze sou oswa Manyèl) - Jere operasyon tankou leve, lanse, ak aliyman.

Jeneratè elektrik - Bay pouvwa pou motè, kontwòl, ak ekleraj.

5. Aliyman & Pozisyon Sistèm
Sondaj & Siveyans Detèktè - Gid lazè oswa GPS pou plasman segman egzak.

Sipò ki reglabl – Afine-afine pozisyon lans la pou presizyon.

Leveling Jacks - Asire estabilite sou tèren inegal.

6. Sekirite & Konpozan oksilyè
Anti-Fren glise & Pinch bloke – Anpeche mouvman envolontè.

Sistèm Stop ijans - Pou fèmen imedyat nan ka echèk.

Platfòm Travay ak Nechèl Aksè - Pou aksè operatè pandan asanble ak antretyen.

7. Transpò & Eleman Asanble
Seksyon modilè – Pèmèt demonte pou transpò nan nouvo sit.

Pwen atachman teknik - Pou leve ak rasanble lans la.









Yon machin 300-tòn kontrepwa pou drese pon se yon gwo pyès ekipman ki itilize nan konstriksyon gwo pon, patikilyèman pou mete segman prefabrike oswa travès. Men kèk nan avantaj kle li yo:

1. Kapasite chaj segondè
Kapab jere segman pon lou (jiska 300 tòn), sa ki fè li apwopriye pou gwo -pon pon, vyadik otowout, ak pon tren.

Diminye bezwen pou plizyè trepye oswa estrikti sipò adisyonèl.

2. Amelyore Estabilite & Sekirite
Sistèm kontrepwa balanse machin nan pandan leve ak pwezante, minimize risk pou yo panche.

Asire plasman egzak nan segman pon yo, diminye aksidan ak erè konstriksyon.

3. Pwosesis Konstriksyon efikas
Akselere batiman pon an konpare ak metòd tradisyonèl yo (egzanp, echafodaj oswa trepye).

Pèmèt konstriksyon kontinyèl ak entèripsyon minimòm, amelyore delè pwojè yo.

4. Adaptabilite nan divès kalite pon
Apwopriye pou pon segman, travès bwat, travès T-, ak pon konkrè prefabrike.

Ka itilize nan diferan tèren, ki gen ladan zòn iben, rivyè, ak fon.

5. Redwi Depandans sou Sipò Teren
Kontrèman ak fo travay tradisyonèl yo, li mande pou mwens preparasyon tè, sa ki fè li ideyal pou tè mou oswa pou pwojè travèse dlo-.

Minimize dezòd anviwònman an.

6. Pri-Efikas pou Gwo ​​Pwojè
Diminye depans travay yo lè yo otomatize leve lou.

Diminye fatra materyèl ak rivork akòz gwo presizyon.

7. Automatisation & Kontwòl
Machin modèn prezante sistèm kontwòl PLC pou operasyon lis.

Pèmèt siveyans aleka ak ajisteman pou pi bon presizyon.





Yon machin 300-tòn pou konstriksyon pon kontrepwa se yon gwo pyès ekipman ki itilize nan konstriksyon gwo pon, patikilyèman pou leve epi mete segman prefabrike, travès, oswa travès bwat pandan pwosesis batiman an. Sistèm kontrepwa a asire estabilite ak balans lè w ap okipe chay lou, sa ki anpeche machin nan baskile pandan operasyon yo.

Aplikasyon kle:
Ereksyon Segman Prefabrike - Yo itilize nan konstriksyon balanse cantilever pou leve epi mete segman konkrè lou (ki peze jiska 300 tòn oswa plis) pou pon travès bwat.

Lanse Girders & Box Girders – Fasilite enstalasyon gwo-an asye oswa travès konkrè nan pwojè konstriksyon pon yo.

Kab-Pon Sispansyon ak Pon yo – Ede nan pwezante gwo seksyon tabliye kote trepye tradisyonèl yo ka pa posib.

Pon tren ak otowout – Yo itilize souvan nan pwojè pon ki gen gwo-kapasite ki mande pou yo plase konpozan lou yo egzak.





Pwosedi pwodiksyon pou yon machin 300-tòn pou konstriksyon pon kontrepwa enplike plizyè etap kritik, tankou konsepsyon, akizisyon materyèl, fabwikasyon, asanble, tès, ak komisyonin. Anba a se yon dekonpozisyon detaye etap-pa etap:

1. Design & Jeni
Analiz egzijans: Detèmine kapasite chaj (300-tòn), longè span, wotè leve, ak kondisyon operasyonèl.

Konsepsyon estriktirèl:

Analiz Eleman fini (FEA) pou distribisyon estrès.

Modélisation CAD nan gwo bout bwa prensipal la, pye, sistèm kontrepwa, ak konpozan idwolik/pneumatic.

Sistèm mekanik ak elektrik:

Konsepsyon mekanis leve idwolik.

Sistèm kontwòl (PLC-otomatizasyon ki baze sou pou presizyon).

Sistèm sekirite (fren, pwoteksyon surcharge, kanpe ijans).

Apwobasyon & Sètifikasyon: Konfòmite ak estanda entènasyonal (ISO, EN, AISC).

2. Akizisyon materyèl
Asye ki gen gwo -fòs: Pou travès prensipal, boom, ak estrikti sipò (egzanp, Q690 oswa ASTM A572).

Eleman idwolik: Ponp, silenn, tiyo (ki soti nan founisè repitasyon tankou Bosch Rexroth oswa Parker).

Konpozan elektrik: Motè, detèktè, PLCs (Siemens/ABB).

Kontrepoids: Prefabrike konkrè oswa blòk asye (kalibre pou balans).

3. Pwosesis fabrikasyon
A. Prensipal Girder Fabrication
Koupe: CNC plasma/oxy-koupe gaz nan plak asye.

Soude: Soude ak arc submerged (SAW) pou kouti longitudinal; Robotics soude pou presizyon.

Machining: Perçage ak fraisage nan twou koneksyon.

Tès ki pa -destriktif (NDT): Ultrasonic/X-ray soude enspeksyon.

B. Sipò Janm & Boom
Asanble janm teleskopik (si sa aplikab) ak silenn idwolik.

Konstriksyon boom ak konsepsyon lasi oswa bwat-.

C. Sistèm kontrepwa
Konstriksyon ankadreman: ankadreman asye pou kenbe kontrepwa 300 tòn.

Mekanis ajisteman: sistèm idwolik / pouli pou balanse dinamik.

D. Sistèm idwolik ak elektrik
Tiyo & Fil elektrik: Enstalasyon kawotchou, ponp, ak panno kontwòl.

Entegrasyon: Monte detèktè pou siveyans chaj ak deteksyon enklinezon.

4. Asanble
Batiman Main Girder: Sèvi ak trepye pou pozisyon travès la sou pye sipò.

Tachman nan kontrepoids: Sekirize ak broch fèmen.

Enstalasyon idwolik: Konekte silenn ak mekanis leve a.

Entegrasyon elektrik: fil elektrik contrôleur, HMI, ak aparèy sekirite.

5. Tès & Kontwòl Kalite
Tès chaj:

Tès estatik: 125% nan kapasite rated (375 tòn) pou estabilite.

Tès dinamik: Simulation leve ak travès ak 300 tòn.

Tès Fonksyonèl:

Chèk presyon sistèm idwolik yo.

Repons kanpe ijans.

Verifikasyon balans kontrepwa.

Sètifikasyon: Twazyèm -enspeksyon (pa egzanp, TÜV, Lloyd's Register).

6. Penti & Pwoteksyon Kowozyon
Preparasyon Sifas: Sandblasting (SA 2.5 estanda).

Kouch: Jadendanfan epoksidik + kouch an poliyiretàn pou rezistans move tan.

7. komisyonin & akouchman
Sou-Asanble sou sit: transpòte nan modil; reasanble sou sit konstriksyon pon an.

Fòmasyon Operatè: Pwotokòl operasyon ak antretyen ki an sekirite.

Transmisyon final la: Dokimantasyon (manyèl, rapò tès, garanti).

8. Antretyen & Sipò
Enspeksyon Peryodik: Evalyasyon mete-ak-chire.

Pwovizyon pou pyès rezèv: Pou sele idwolik, konpozan elektrik, elatriye.





Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
