Span 25m sou tèt li sèl teknik

A 25- mèt span anlè sèl teknikse yon kalite teknik sou tèt li (oswa pon) souvan itilize nan anviwònman endistriyèl pou leve ak deplase charj lou atravè yon span fiks orizontal. Crane a konsiste de plizyè eleman kle:

Single Girder: Teknik la gen yon sèl anlè, ki se gwo bout bwa a orizontal kouri ansanm span an (25 mèt nan ka sa a). Sa a girder sipòte mekanis nan monte ak Trolley, ki deplase ansanm longè a nan anyè la.

Rale monte: Tache nan Trolley a, gende a ki responsab pou leve ak bese charj. Li kapab swa elektrik oswa manyèl, tou depann de aplikasyon an.

Trolley: Mekanis sa a deplase retounen ak lide atravè anlè a, sa ki pèmèt gende a pozisyon charj atravè span an.

Kamyon Fen: Sa yo se mekanis yo nan chak fen nan girder a ki monte sou travès yo pist (ray oswa tren), sa ki pèmèt teknik la tout antye pou avanse pou pi ansanm longè a nan etablisman an oswa zòn travay.

Travès pist: Teknik la vwayaje ansanm travès sa yo oswa ray yo, ki yo monte nan plafon an oswa sipò estriktirèl.

Sistèm kontwòl: Cranes modèn souvan gen kontwòl remote oswa sistèm kontwòl kabin, pèmèt operatè a jere pozisyon chaj san danje epi avèk efikasite.

Aplikasyon:

Itilize nan manifakti, depo, konstriksyon, ak liy asanble pou manyen materyèl lou tankou travès asye, resipyan, oswa machin.

Li ofri presizyon, estabilite, ak sekirite nan manyen chaj sou distans gwo, fè li ideyal pou lou-devwa operasyon yo.

Sa a ki kalite teknik bay pwoteksyon ekselan nan zòn nan travay epi yo ka Customized satisfè kapasite espesifik ak bezwen operasyonèl.

Eleman Nwayo: motè

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (kg): 500 kg

Videyo sortan-enspeksyon: Bay

Rapò tès machin: Bay

Max. Leve wotè: 30 mèt

Span: 7.5 ~ 40m

Koulè: koulè Customized akseptab

Voltage: 220V ~ 660V 50Hz\/60Hz

Mode nan operasyon: Kontwòl Floor & Cab kontwòl

Leve vitès: 3 a 12mmin customizable

Leve kapasite: 3 ~ 500T

Vitès la nan kabwa a: 6 a 60m\/min ka Customized

Vitès machin: 3 a 40m\/min ka Customized





1.single girder

Girder sèl la se gwo bout bwa a orizontal kouri atravè span an (25 mèt nan ka sa a).

Li sipòte Trolley a ak gende mekanis ki deplase ansanm anyè la.

Kamyon Fen

Sitiye nan tou de bout nan girder a, kamyon sa yo monte sou travès yo pist.

Yo gen wou ak yon mekanis kondwi, sa ki pèmèt teknik la pou avanse pou pi ansanm longè a nan zòn nan travay oswa etablisman.

Rale monte

Sede a responsab pou leve ak bese chay la.

Li kapabelektrikoumanièlepi li tache ak Trolley a, sa ki pèmèt mouvman vètikal.

Se anvwaye a ekipe ak kòd fil oswa chèn okipe charj lou.

3.endtranspò

Cha nan fen nan yon teknik otonòm pon refere a eleman nan estriktirèl ki sipòte ak gide gwo bout bwa a pon sou pist la teknik. Li se yon pati kritik nan konsepsyon teknik la, pèmèt lis mouvman orizontal nan pon an ak fasilite chaj leve ak operasyon pwezante.

Fen cha yo ekipe ak wou ki kouri ansanm travès yo pist.wheels pouvwa gen asye oswa an poliyiretàn-kouvwi, tou depann de aplikasyon an ak bezwen nan diminye mete oswa bri.end cha yo tache nan gwo bout bwa a pon prensipal, swa boulon oswa soude, tou depann de espesifikasyon teknik la.

Nan yon teknik pon otonòm, cha nan fen jwe yon wòl enpòtan anpil nan asire gwo bout bwa a pon deplase avèk efikasite sou pist la, ki se souvan ki te sipòte pa kolòn endepandan. Sistèm lan pa konte sou yon estrikti bilding, fè li ideyal pou dispozisyon tanporè, depo, oswa espas kote sipò sou tèt li pa disponib.



4.crane mekanis vwayaje

Mekanis nan vwayaje teknik nan yon teknik otonòm pon refere a sistèm nan ki pèmèt teknik la pou avanse pou pi sou ray pist li yo. Li asire mouvman lis, ki estab, ak kontwole nan estrikti pon teknik la nan tout zòn ki deziyen k ap travay li yo.

K ap travay prensip:

Motè yo resevwa pouvwa elektrik nan yon sistèm kondiktè, tankou yon sistèm kab festoon oswa ba kondiktè.

5.trolley

Trolley a deplase orizontal sou longè a nan girder la.

Li pote gende a ak pèmèt mouvman lateral yo atravè lajè a nan span teknik la.

Mouvman Trolley se swa manyèl oswa motè, tou depann de konsepsyon an teknik.

6. wou

Wou teknik nan yon teknik pon otonòm se yon eleman enpòtan nan mekanis vwayaj teknik la. Wou sa yo pèmèt teknik pon an pou avanse pou pi sou pist li yo oswa tren, pèmèt operasyon lis ak egzak.

Karakteristik kle nan wou teknik anjeneral te fè nan wo-fòs materyèl tankou fòje oswa jete asye, li ka kenbe tèt ak charj lou ak mete. Li se chalè-trete pou durability epi yo pa fasil defòme.

Wou bride prezante yon konsepsyon bride pou anpeche derayman ak kenbe aliyman tras. Se pwofil la kraze jisteman machined pou lis woule e menm distribisyon pwa.

7. Crane Hook

Yon zen teknik se yon eleman kritik nan yon sistèm teknik ponkont, responsab pou leve san danje epi k ap deplase charj lou.

Kwòk Crane yo anjeneral te fè nan fòje asye kabòn oswa alyaj asye wo-fòs materyèl asire durability ak rezistans nan mete. Kwòk la gen yon konsepsyon gòj lajè ki ka fasilman fèmen sou yon varyete de fistibal oswa chenn. Fòm sa a asire ke chaj la rete estab pandan leve.

Kapasite nan chaj nan zen an teknik ta dwe matche ak kapasite a rated nan teknik la, ki ka varye soti nan yon tòn kèk dè santèn de tòn, tou depann de aplikasyon an espesifik.

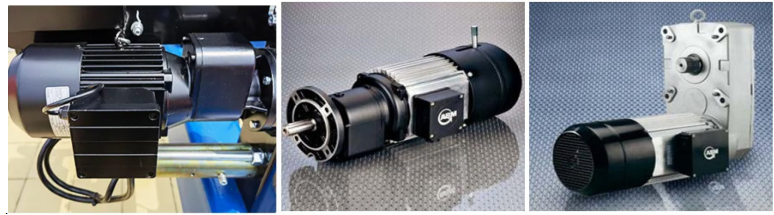

Motè

Yon motè pou yon teknik pon otonòm se yon eleman kle ki responsab pou alimante mouvman an nan pon an teknik la, Trolley, oswa gende. Tou depan de konfigirasyon teknik la ak objektif, plizyè kalite motè yo ka itilize.

Ice motè: Pouvwa mekanis a gende, pèmèt leve a ak bese nan loads.Typically yon twa-faz motè elektrik pou itilize endistriyèl, asire segondè koupl ak efikasite.Variable kondui frekans (VFDs) yo souvan ajoute yo ki pèmèt kontwòl vitès lis ak anpeche mosyon brid sou kou.

Trolley Motor: Kondwi Trolley a ki deplase orizontal sou pon an.Typically yon motè vizan oswa motè kondwi dirèk, tou depann de chaj la ak kondisyon vitès.low-antretyen opsyon tankou motè endiksyon AC yo komen.

Bridge Drive Motor: Responsab pou deplase pon an tout antye sou travès la pist.Generally sèvi ak yon motè synchronous oswa motè AC ak yon bwat pou mouvman egzak.

.

Sistèm kontwòl

Sistèm kontwòl la pèmèt operatè a kontwole mouvman teknik la. Li ka enkli:

Kontwòl pendant: Yon pendant kontwòl tache ak teknik la, sa ki pèmèt operasyon manyèl soti nan tè a.

Kontwòl san fil remote: Ofri libète operatè a pou kontwole teknik ki soti nan yon distans ki an sekirite.

Operatè kabin: Nan pi gwo trepye, yo ka bay yon kabin pou operatè a kontwole teknik la.

10. Aparèy sekirite

Limiteur vwayaj Crane: aparèy sa yo limite mouvman an nan pon an teknik ak Trolley a yo anpeche yo vwayaje pi lwen pase zòn nan opere ki an sekirite, diminye risk pou yo kolizyon oswa dépôt.

Detèktè sekirite ak kamera: trepye modèn yo ka ekipe ak detèktè ak kamera yo detekte obstak oswa pèsonèl nan chemen teknik la, otomatikman kanpe mouvman si gen yon risk pou yo kolizyon.

Ride motè fren: fren sa yo esansyèl pou kenbe chaj la byen ak anpeche chay la soti nan tonbe lè teknik la se pa an mouvman.

Horn oswa sistèm alam: aparèy avètisman ki ka tande ka alète pèsonèl ki tou pre lè teknik la se nan operasyon oswa sou pou avanse pou pi, amelyore sekirite nan zòn ki okipe yo.

Chaje sistèm ki peze: sistèm sa yo kontwole pwa nan chay la ke yo te leve, bay done an tan reyèl nan operatè a asire pratik leve san danje.

Gardrails ak baryè sekirite: Gen kèk sistèm teknik yo ekipe ak balistrad yo anpeche travayè yo ap resevwa twò pre nan zòn danjere, tankou chemen an nan teknik la oswa tou pre leve ekipman yo.

Enspeksyon Crane ak aparèy antretyen: Aparèy enspeksyon regilye asire ke tout pati mekanik, ki gen ladan kòd, pouli, ak angrenaj, yo nan bon kondisyon yo anpeche echèk pandan operasyon.





11. mòd kontwòl

Kontwòl pendant: operatè a sèvi ak yon pendant pòtatif oswa kontwòl remote yo opere teknik la. Pendant la tipikman gen bouton kontwole mouvman an nan teknik la, tankou monte, bese, vwayaje (mouvman pon), ak mouvman Trolley.

Radyo kontwòl remote: Yon sistèm kontwòl san fil ki pèmèt operatè a kontwole teknik la soti nan yon distans, tipikman lè l sèvi avèk yon aleka pòtab ak joysticks ak bouton.

Kontwòl CAB: se operatè a pozisyone nan yon kabin oswa chèz operatè a fiks nan teknik la. Se kontwòl la tipikman fè lè l sèvi avèk joysticks oswa bouton ki sitiye andedan kabin an.

Otomatik\/otomatik kontwòl: Nan anviwònman trè otomatik, teknik la ta ka kontwole pa pre-pwograme lojik oswa atravè yon sistèm kontwòl santralize. Teknik la ka opere avèk entèvansyon imen minim, fè travay repetitif oswa woutin.

Estasyon kontwòl fiks: se yon panèl kontwòl monte nan yon kote fiks, anjeneral sou planche a oswa sou yon pedestal tou pre teknik la. Operatè a manyèlman opere teknik la nan estasyon sa a.

Eskise

Prensipal teknik





A 25- mèt span anlè sèl teknikOfri plizyè avantaj, espesyalman nan aplikasyon endistriyèl ak lou-devwa. Anba la a se benefis kle yo:

1. Manyen materyèl efikas

Li pèmèt transpò fasil nan charj lou atravè gwo distans (25 mèt nan span), amelyore workflow ak efikasite nan manifakti, depo, ak sit konstriksyon.

Li diminye bezwen an pou travay manyèl ak charyo, vitès moute pwosesis ak diminye souch sou travayè yo.

2. Espas Optimizasyon

Trepye anlè opere nan yon nivo ki wo, libere moute espas etaj ak evite entèferans ak tè-nivo ekipman oswa machin.

Sa fè li pi fasil pou optimize Layout nan espas travay la, pèmèt pi bon itilizasyon nan espas etaj pou machin ak depo.

3. Kapasite chaj lou

Malgre gen yon sèl anlè, sou tèt trepye sèl ka leve charj enpòtan, tou depann de gende a ak konsepsyon teknik.

Yo byen adapte pou leve machin lou, matyè premyè, oswa resipyan, ogmante pwodiktivite an jeneral.

4. Adaptabilite ak personnalisation

Sa yo trepye ka Customized ak monte divès kalite, tramwe, ak sistèm kontwòl kostim diferan bezwen endistriyèl.

Yo ka okipe nan yon pakèt domèn materyèl ak pwodwi yo, ki soti nan eleman delika nan gwo, objè lou.

5. Pri-efikasite

Yon konsepsyon yon sèl anlè se pi plis pri-efikas pase yon teknik girder doub paske li mande pou mwens materyèl ak yon estrikti ki pi senp.

Pi ba enstalasyon ak antretyen depans fè li yon solisyon plis bidjè-zanmitay pou biznis ki mande pou lou-leve kapasite.

6. Sekirite ak disponiblite

Trepye sou tèt yo ekipe ak karakteristik sekirite avanse tankou switch limit, pwoteksyon surcharge, ak fonksyon sispann ijans yo anpeche aksidan ak asire operasyon ki an sekirite.

Yo diminye risk pou yo aksidan ki asosye ak charyo oswa manyen manyèl nan charj lou.

7. Presizyon ak kontwòl

Modèn trepye sou tèt yo ofri lis ak egzak manyen chaj, sa ki pèmèt pou kontwòl amann sou pwezante a nan objè lou.

Tramwe ak mak yo ka opere ak presizyon lè l sèvi avèk sistèm kontwòl remote, pèmèt plasman egzat nan charj nan kote espesifik.

8. Amelyore ergonomics

Depi teknik la okipe leve a lou, li diminye souch fizik la sou travayè yo, ki mennen ale nan ergonomics amelyore ak mwens blesi ki gen rapò ak manyen materyèl manyèl.

Operatè yo ka kontwole teknik ki soti nan yon distans ki san danje lè l sèvi avèk kontwòl pendant oswa san fil, plis amelyore sekirite nan travay.

9. Bezwen antretyen redwi

Single anlè trepye anlè jeneralman gen mwens konpozan mekanik konpare ak trepye doub, ki mennen ale nan kondisyon antretyen pi ba yo.

Mwens pati k ap deplase vle di mwens mete ak chire, sa ki lakòz pi long lavi operasyonèl ak redwi D '.

10. Lajè ranje aplikasyon yo

Adaptabilite nan trepye sa yo pèmèt yo itilize nan divès endistri yo, tankou manifakti, chantye, moulen asye, otomobil, ak konstriksyon.

Yo apwopriye pou deplase matyè premyè, ekipman lou, oswa menm konpozan liy asanble nan enstalasyon pwodiksyon an.

An rezime, yon 25- mèt span sou tèt yon sèl teknik se yon pri-efikas, efikas, ak solisyon serye pou deplase charj lou sou gwo distans nan anviwònman endistriyèl. Konsepsyon espas-ekonomize li yo, fasilite nan itilize, ak karakteristik sekirite fè li yon chwa pi pito nan aplikasyon pou anpil.





A 25- mèt span anlè sèl teknikse lajman itilize nan tout endistri divès akòz kapasite li nan okipe charj lou avèk efikasite sou chvoch gwo. Men kèk aplikasyon komen:

1. Plant Faktori

Itilize pou manyen matyè premyè, konpozan, ak pwodwi fini nan liy asanble ak pwosesis pwodiksyon an.

Deplase gwo machin, pati, ak asanble nan endistri manifakti lou tankou otomobil, avyon, ak manifakti machin.

2. Depo ak lojistik

Ideyal pou loading, dechaje, ak transpòte machandiz nan depo ak sant distribisyon.

Mouvman ak deplase atik lou oswa ki men gwosè, diminye bezwen an pou charyo ak travay manyèl, ak maksimize espas depo.

3. Steel moulen ak fabwikasyon metal

Itilize leve ak deplase plak asye lou, travès, tiyo, ak lòt materyèl metal.

Kritik nan manyen metal cho pandan pwosesis pwodiksyon ak transpòte pwodwi asye nan diferan zòn nan etablisman an.

4. Sit Konstriksyon

Trepye sou tèt yo ap travay pou leve ak mete materyèl konstriksyon gwo tankou senti asye, panno konkrè, ak machin lou.

Yo itil nan konstriksyon pon, gwo pwojè bilding, ak devlopman enfrastrikti kote presizyon ak leve lou yo gen obligasyon.

5. Konstriksyon bato ak chantye

Itilize pou deplase konpozan bato gwo, motè, ak lòt materyèl lou nan tout zòn diferan nan konstriksyon bato.

Ede nan asanble a nan pati gwo veso ak transpò nan materyèl nan chantye.

6. Plant pouvwa

Trepye sou tèt yo te itilize nan plant pouvwa pou manyen gwo turbin, dèlko, ak lòt ekipman pandan antretyen oswa enstalasyon.

Yo jwe yon wòl enpòtan nan pwezante ak transpòte eleman lou nan tèmik, hydro, ak plant fòs nikleyè.

7. Endistri otomobil

Itilize pou leve pati machin, motè, ak chasi pandan pwosesis asanble ak manifakti.

Ede nan mouvman an nan eleman gwo sou liy pwodiksyon, amelyore efikasite workflow.

8. Endistri min

Trepye anlè ede nan deplase ekipman min lou, machin, ak mineral.

Yo itilize yo nan atelye pou fè reparasyon pou ak kenbe machin min gwo ak ekipman.

9. Papye ak endistri kaka

Ede nan manyen woulo gwo papye, bwa, ak lòt matyè premyè yo itilize nan pwodiksyon pwodwi papye yo.

Itilize nan papye moulen pou avanse pou pi matyè premyè ak pwodwi fini, asire pwodiksyon lis ak depo.

10. Endistri avyon

Fasilite leve egzak la ak mouvman nan konpozan avyon gwo tankou zèl, karlèl, ak motè pandan pwosesis la asanble.

Ofri transpò egzat ak san danje nan pati delika, asire efikasite nan manifakti avyon ak antretyen.

11. Plant chimik ak petrochimik

Itilize pou leve ak transpòte ekipman lou tankou réacteurs, ponp, ak veso.

Ede nan enstalasyon an, antretyen, ak mouvman nan machin nan enstalasyon ki pwodwi pwodwi chimik yo, lwil oliv, ak gaz.

12. Van turbine ak sektè enèji renouvlab

Itilize leve ak pozisyon gwo konpozan tankou lam turbine, dèlko, ak gwo fò tou won pandan asanble a ak enstalasyon nan turbin van.

Jwe yon wòl enpòtan nan endistri a enèji renouvlab, espesyalman pou manyen chaj lou pandan konstriksyon an nan fèm van ak konfigirasyon panèl solè.

13. Railway ak endistri Locomotive

Anplwaye pou manyen eleman tren lou, tankou lokomotiv, bogies, ak ray.

Ede nan leve ak pwezante ekipman tren pandan asanble ak antretyen nan atelye tren.

An rezime, yon 25- mèt span anlè sèl teknik se versatile ak esansyèl nan endistri divès kote lou leve, manyen materyèl, ak plasman egzak nan charj yo gen obligasyon. Li amelyore efikasite operasyonèl, amelyore sekirite, epi li ede optimize itilizasyon espas nan enstalasyon endistriyèl yo.





1. Design ak Jeni

Espesifikasyon: Premye etap la se detèmine kondisyon espesifik yo pou teknik la, ki gen ladan kapasite nan chaj, span, leve wotè, ak kalite sèvis. Sa a enplike nan kowòdinasyon ant kliyan an ak enjenyè.

Design: enjenyè estriktirèl kreye desen detaye pou estrikti a teknik, ki gen ladan pon an, pist, Trolley, gende, ak lòt konpozan.

Sekirite ak Konfòmite: Asire konsepsyon an konfòm ak estanda ki enpòtan ak règleman (egzanp, ANSI, ISO, oswa lòt estanda lokal yo).

2. Seleksyon materyèl ak akizisyon

Steel: materyèl prensipal la pou konstriksyon teknik se asye wo-fòs. Konpozan tankou travès, sentiwon, ak kolòn yo souse oswa fabrike soti nan plak asye ak Des.

Ekipman monte: levit, motè, wou, ak lòt pati espesyalize yo souse nan founisè oswa fabrike nan-kay.

Lòt konpozan: fil elektrik, panno kontwòl, fren, ak ekipman sekirite yo tou pwokire.

3. Fabwikasyon nan konpozan estriktirèl

Beam ak Fabrication Girder: pon teknik la konsiste de travès prensipal (souvan mwen-travès oswa bwat bwat) ki sipòte chay la. Sa yo se koupe, soude, ak reyini.

Kolòn ak Sipò: kolòn sipò vètikal oswa gwo fò tou won yo fabrike ak soude, asire yo satisfè fòs ki nesesè yo pou kapasite a chaj-pote.

Ray pist: travès pist oswa ray yo prepare pou gide teknik la sou estrikti a.

4. Asanble

Asanble Bridge: se pon an teknik reyini pa konekte travès yo ak sentiwon. Sa a ka fè lè l sèvi avèk soude oswa boulon.

Trolley ak gende enstalasyon: sistèm Trolley a, ki deplase sou pon an, se ekipe ak mekanis nan monte. Se anvwaye a, ki gen ladan yon motè, kòd fil, ak lòt pati, enstale sou Trolley la.

Asanble wou: wou yo ki pèmèt teknik la pou avanse pou pi sou pist la yo monte sou pon an ak Trolley.

5. Enstalasyon elektrik

Fil elektrik ak kontwòl: sistèm elektrik yo enstale, ki gen ladan fil elektrik pou gende, motè yo, kontwòl, ak sistèm sekirite. Sa gen ladan koneksyon ak ekipman pou pouvwa teknik la.

Panèl kontwòl: se panèl la kontwòl operatè enstale, sa ki pèmèt teknik la yo dwe opere adistans oswa nan yon estasyon fiks.

Karakteristik sekirite: Sistèm sekirite tankou pwoteksyon Surcharge, switch limit, sispann ijans, ak lòt karakteristik yo branche nan teknik la.
