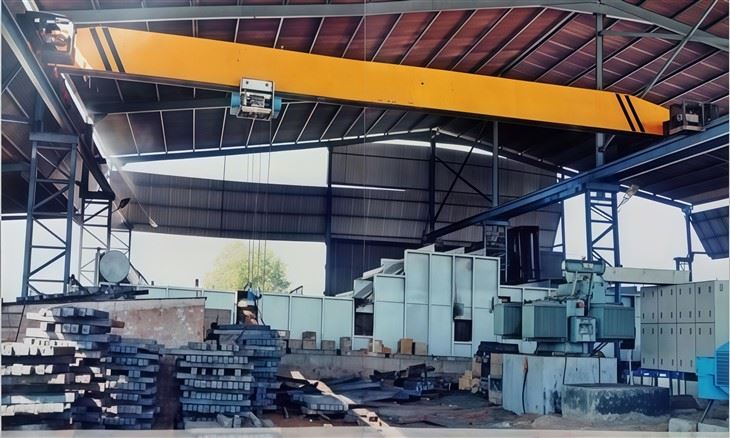

5 Tòn Elektrik Single Anlè teknik

1. Estrikti pon

Sa a se ankadreman prensipal la vwayaje nan teknik la ki kouvri lajè a nan Bay la.

Single Girder (Main Beam):Yon sèl, fabrike gwo bout bwa bwat asye ki sipòte anvwaye a ak chariot. Pou yon kapasite 12-tòn, gwo bout bwa sa a fèt ak gwosè pou okipe chay la ak yon faktè sekirite enpòtan, anpeche twòp devyasyon.

Fen kamyon yo:Kòj asye rijid yo sitiye nan chak pwent nan travès pon an. Yo genyen wou yo, BEARINGS, ak aks ki pèmèt tout teknik la vwayaje sou ray pist yo.

Wou pon:Wou yo monte sou kamyon yo fen ki sipòte tout teknik la ak chaj. Yon sèl teknik travès anjeneral gen kat wou pon (de pou chak kamyon fen).

Bridge Drive Inite:Motè, fren, ak asanble bwat la ki pouvwa wou pon yo. Pou yon teknik 12-tòn, sa a se nòmalman yon sistèm kondwi doub, sa vle di gen yon inite kondwi soutou dekamyon fen pou mouvman senkronize ak pozitif.

Sistèm kondiktè pon:Ki jan teknik la resevwa pouvwa pou vwayaje. Kalite komen yo enkli:

Sistèm Festoon:Yon seri de câbles ak transpòtè ki pliye ak dewoulman pandan teknik la ap deplase.

Ba kondiktè ki fèmen (ba otobis):Yon sistèm ba rijid, izole ak kondiktè kwiv ke yon sistèm pèseptè glise ansanm. Souvan pi pito pou aplikasyon ki pi -devwa ak pi long span.

2. Ice ak Trolley Inite

Sa a se mekanis ki ogmante, bese, ak deplase chay la lateralman atravè longè travès pon an.

Leve motè:Motè elektrik la ki bay pouvwa a leve ak bese chay la. Li fèt pou gwo-devwa, operasyon tanzantan.

Leve bwat:Diminye gwo vitès motè a nan yon vitès ki ka itilize, pwisan pou leve chay lou.

Sistèm frenaj:Plizyè fren yo enpòtan pou sekirite.

Prensipal fren pou kenbe:Yon fren otomatik, prentan -set, elektrik lage ki sitiye sou arbr motè a. Li angaje imedyatman si pouvwa a pèdi, kenbe chay la.

Segondè (Ijans) Fren:Yon fren chaj mekanik souvan sitiye nan bwat la pou plis sekirite.

Fren bese rejeneratif:Sistèm kontwòl elektrik tèt li bay frenaj pa kontwole vitès la pandan bese.

Asanble tanbou oswa poul:Pou anvwaye kòd fil, sa a se yon tanbou rainure alantou ki van kòd fil la. Pou anvwaye chèn, sa a se yon seri pouli (pouli) ki gide chèn chaj la.

Fil kòd / chèn chaj:Eleman fleksib ki konekte ak chaj la.

Fil kòd:Pi komen pou kapasite de 12 tòn. Li se reeved nan yon seri pouli sou anvwaye a ak blòk zen bay avantaj mekanik.

Chaj chèn:(Mwens komen pou 12-tòn sèl travès, men posib). Yon chèn alyaj soude yo itilize pou leve.

Kwòk blòk:Asanble a ki kenbe zen an ak pous yo. Nimewo a nan poul (reeving) detèmine avantaj mekanik la (egzanp, 4 pati nan liy leve 12 tòn ak yon liy rale 3-tòn anvwaye).

Leve zen:Hook asye fòje ki kenbe chay la. Li ekipe ak yon seri sekirite pou anpeche fistibal la debloke aksidantèlman.

3. Trolley ankadreman

Ankadreman an ki loje anvwaye a epi ki pèmèt li vwayaje sou flanj anba a nan travès pon an.

Trolley Drive motè:Yon motè ki pi piti ki pouse wou chariot yo pou mouvman travèse-.

Wou chariot:Wou yo ki kouri sou flanj anba a nan travès pon an.

4. Sistèm kontwòl elektrik

"Sistèm nève" teknik la.

Kontwòl Operatè:Ki jan teknik la kòmande.

Kontwòl pendant:Metòd ki pi komen. Yon operatè sèvi ak yon estasyon pouse-bouton ki sispann (pandan) sou yon kab pou kontwole tout fonksyon teknik (Leve monte/desann, pon agoch/dwat, chariot devan/dèyè).

Radyo Remote Control:Yon opsyon de pli zan pli popilè kote operatè a sèvi ak yon transmetè san fil, ki pèmèt pou pi gwo mobilite ak sekirite.

Kontwòl kabin:Mwens komen pou trepye sèl girder; operatè a kontwole soti nan yon taksi monte sou teknik la.

Kontwòl Panel / Panel Box:Gen kontakè yo, relè surcharge, kondui frekans varyab (VFD), ak ekipman pou pouvwa ki jere elektrisite nan motè yo.

Kondwi frekans varyab (VFD):Souvan yo itilize sou trepye modèn 12 tòn pou kontwòl egzak vitès ak akselerasyon pou tou de mouvman anlè ak vwayaje. Sa a anpeche balanse chaj epi li bay operasyon pi lis, pi an sekirite.

Limit switch:Aparèy sekirite kritik ki otomatikman koupe pouvwa pou anpeche overtravel.

Leve switch limit siperyè:Anpeche overwinding ak zen an soti nan frape anvwaye nan tèt li.

Chanjman limit pi ba anlè:Anpeche kòd la vin konplètman kanson oswa blòk zen an nan ekraze.

End limit switch:Sispann pon an ak chariot anvan yo rive nan fen pis aterisaj yo.

5. Sistèm pist

Sa a se enfrastrikti fiks ke teknik la vwayaje sou. Li pa fè pati teknik nan tèt li men li esansyèl pou operasyon li.

Travès pist:Tipikman lajè-bride (I-travès) oswa travès bwat fabrike ki byen monte sou estrikti bilding lan.

Rail pist:Ray asye yo (souvan tren ASCE oswa tren teknik) monte sou tèt travès yo pist ke wou pon yo kouri sou. Yo bay yon sifas ki lis, difisil.

Klip Rail / Anchor:Sekirize ray yo nan travès pist yo.

Kondiktè pist:Sistèm pouvwa pwolonje ki kouri longè Bay la, ak ki sistèm kondiktè pon an konekte.

.

Eleman elektrik ak kontwòl

Pati sa yo bay pouvwa ak kòmande fonksyon teknik la.

Sistèm livrezon pouvwa:

Sistèm Festoon:Metòd ki pi komen. Yon seri de câbles (pou pouvwa ak kontwòl) yo pote nan yon plato fleksib ki pwolonje ak retracte ak mouvman teknik la.

Sistèm Bar kondiktè (Tras ki fèmen):Yon sistèm ba rijid, izole ki monte sou pist la. Soulye pèseptè sou teknik la glise sou ba sa a pou tire pouvwa. Prefere pou distans ki pi long, sik devwa ki pi wo, oswa anviwònman piman bouk.

6. Aparèy sekirite

Bumpers:Kawotchou oswa prentan -tanpon ki chaje sou kamyon yo ak chariot pou absòbe enèji nan ka ta gen yon ti kolizyon ak arè final yo.

Anemomèt (Si ou vle):Pou trepye ki enstale deyò, yon mèt vitès van an ap enfim operasyon teknik si vitès van an vin danjerezman wo.

Aparèy avètisman:Yon klan oswa yon limyè pou avèti pèsonèl yo ke teknik la an mouvman.

Trase

Prensipal teknik

1. Pri-Efikasite

Pi ba Inisyal Envestisman:Sa a se youn nan pi gwo avantaj yo. Konsepsyon an mande pou mwens materyèl (yon sèl travès olye de de) ak yon estrikti ki pi senp, sa ki fè li siyifikativman mwens chè pou achte ak enstale pase yon teknik doub travès ki gen menm kapasite.

Redwi Depans Estrikti Sipò:Paske teknik nan tèt li pi lejè, estrikti sipò bilding lan (travès pist ak kolòn) ka souvan mwens gaya, ki mennen nan plis ekonomi nan depans konstriksyon oswa modifikasyon.

2. Ideyal pou enstalasyon Headroom Lower

Se anvwaye a monte dirèkteman sou bride anba a nan travès la, pa ant de travès. Sa kreye yonapwòch zen pi ba-distans ant gwo bout bwa pis aterisaj la ak zen an minimize. Sa a se yon avantaj kritik nan bilding ki gen espas vètikal limite, ki pèmèt ou maksimize wotè leve.

3. Lejè ak efikas Design

Konsepsyon sèl travès la fè tout pon teknik la pi lejè. Sa a diminye chaj la sou estrikti bilding lan epi li ka mennen nan ekonomi enèji kòm motè kondwi pon yo mande pou mwens pouvwa pou deplase teknik la.

4. Senplisite ak fyab

Avèk yon estrikti mekanik ki pi senp (yon travès, yon sèl anvwaye), gen mwens eleman ki ka echwe. Sa a tradui nan antretyen pi fasil, redwi tan an, ak jeneralman segondè fyab pou aplikasyon pou leve estanda.

5. Fasilite enstalasyon ak demenajman

Konpozan yo pi lejè e souvan pi fasil pou rasanble pase sa yo ki nan yon teknik doub travès. Sa a ka diminye tan enstalasyon epi redwi depans travay yo. Si ou bezwen deplase teknik la nan yon nouvo kote nan tan kap vini an, pwosesis la se jeneralman pi senp.

6. pafè pou modere devwa ak vitès

Yon teknik 12-tòn yon sèl travès trè byen adapte pou aplikasyon ki mandesouvan men pa grav-devwaleve. Yo ideyal pou:

Atelye ak boutik fabwikasyon

Liy asanblaj fabrikasyon

Depo ak enstalasyon depo

Bay chajman

Bay antretyen

Yo opere avèk efikasite nan levage estanda ak vitès vwayaje, ki pafètman adekwat pou pifò travay endistriyèl yo.

7. personnalisation ak fleksibilite

Trepye sa yo trè adaptab. Yo ka konfigirasyon nan plizyè fason:

Top-Kouri:Teknik la monte sou ray ki monte sou tèt travès pist yo. Sa a se konfigirasyon ki pi komen epi li bay pi gwo wotè zen an.

Anba-Kouri (Underhung):Wou yo teknik monte sou bride anba a nan travès yo pist, ki tipikman sipòte pa estrikti nan do kay la. Sa a pèmèt yon sistèm kote plizyè trepye ka opere sou menm sistèm pist la epi yo ka chanje.

Aplikasyon Prensipal ak Ka Itilizasyon

Teknik sa a se yon chwal de travay nan endistri kote serye, repete leve nan materyèl lou se yon pati debaz nan operasyon an.

1. Faktori & Asanble Plant:

Boutik machin:Deplase matyè premyè (plak asye, ba), pwezante pati lou sou machin CNC, tour, ak moulen, ak manyen konpozan fini.

Faktori otomobil:Jere blòk motè, transmisyon, ankadreman machin, ak gwo sub-asanble sou liy pwodiksyon yo.

Faktori ekipman lou:Rasanble ak deplase gwo seksyon nan machin agrikòl, konstriksyon, ak min.

Faktori aparèy:Deplase ak pwezante gwo aparèy endistriyèl tankou frijidè komèsyal yo, machin pou lave endistriyèl, ak gwo estamping metal.

2. Depo & Lojistik:

Depo machandiz lou:Chaje ak dechaje machandiz lou palettize, machin endistriyèl, ak gwo resipyan soti nan kamyon yo epi pwezante yo nan etajè depo. Ideyal pou depo ki estoke pwodwi metal, machin, oswa materyèl bilding lou.

Sant Distribisyon:Pou enstalasyon ki okipe gwo, pwodwi dans pi lwen pase kapasite charyo estanda.

3. Metalworking & Fabrication:

Sant Sèvis Steel:Manyen bobin asye, fèy, ak plak. Souvan yo itilize ansanm ak atachman kwòk ki anba a--tankou bobin grabs oswa pouse fèy.

Boutik fabrikasyon:K ap deplase estrikti soude, I-travès, ak gwo pati fabrike ant estasyon travay (koupe, soude, fanm k'ap pile, penti).

Fondri:Manyen mwazi, nwayo, ak moule apre yo fin refwadi.

4. Pwovizyon pou materyèl konstriksyon:

Lumber Yards:Manyen gwo pakèt bwa ak pwodwi bwa jeni.

Founisè materyèl bilding:Deplase sache lou nan siman, palèt nan brik, blòk, ak gwo dal wòch.

Enstalasyon konkrè pre-jete:Leve ak vire gwo panno konkrè pre-, travès, ak tank septik.

5. Enstalasyon antretyen, reparasyon, ak ekzamine (MRO):

Jenerasyon pouvwa:Leve gwo ponp, motè, turbin, ak transfòmatè pou antretyen.

Aviyasyon MRO:Retire ak enstale motè avyon ak lòt konpozan pi gwo.

Jeneral antretyen endistriyèl:Esansyèl pou retire machin lou san danje pou reparasyon, fasilite amelyorasyon plant yo, ak fè sèvis ekipman yo.

6. Resiklaj ak Jesyon Fatra:

Lakou bouyon:Manyen gwo bal bouyon metal ak materyèl ki pa -fèr.

Estasyon Transfè Fatra:Deplase gwo veso ak konpakteur.

Faz 1: Konsepsyon, Jeni, ak Planifikasyon

Analiz kondisyon kliyan:

Revize espesifikasyon teknik: Kapasite (12-tòn), span, wotè leve, klas devwa (egzanp, FEM 1Am, ISO M4), anviwònman opere, vòltaj, ak kondisyon kontwòl.

Konfime detay pis aterisaj (ki deja egziste oswa nouvo) ki gen ladan kalite tren, kalib, ak arè final.

Konsepsyon teknik ak kalkil:

Konsepsyon estriktirèl:Enjenyè yo desine yon sèl travès prensipal la (anjeneral yon travès I-woule oswa soude oswa bwat) lè l sèvi avèk lojisyèl CAD. Analiz Eleman fini (FEA) fèt pou asire ke frigidité ak devyasyon nan estanda (pa egzanp, CMAA, FEM).

Kalkil chaj ak estrès:Kalkile maksimòm estrès, defleksyon (tipikman limite a Span/500 pou yon sèl travès), ak lavi fatig.

Konsepsyon mekanik:Chwazi ak konsepsyon cha (kamyon) yo ak wou, mekanis kondwi, ak chok. Konsepsyon sistèm vwayaj chariot anvwaye.

Konsepsyon elektrik:Kreye chema pou ekipman pou pouvwa a (egzanp, feston oswa sistèm ba kondiktè), sikwi kontwòl, ak aparèy sekirite.

Bill of Materials (BOM):Jenere yon lis konplè tout matyè premyè, konpozan achte (leve, motè, bwat, fren, wou, konpozan elektrik), ak pati estanda.

Akizisyon:

Lòd matyè premyè (plak asye, travès, elatriye) dapre BOM la.

Sous ak achte konpozan sètifye:

Ice elektrik kòd fil elektrik:Kapasite 12-tòn ak vitès leve apwopriye ak apwòch zen.

Fen inite kondwi cha:Motè, bwat, fren, ak wou.

Eleman elektrik:Panèl kontwòl, estasyon pendant (oswa kontwòl radyo), switch limit, sistèm festoon, motè, ak câbles.

Faz 2: Faktori ak Asanble
4. Fabrikasyon eleman prensipal yo:
* Prensipal Girder fabrikasyon:
* Koupe:Plak asye yo koupe nan gwosè lè l sèvi avèk plasma CNC oswa machin koupe lazè.
* Soude:Konpozan yo jigged ak soude pa soude sètifye lè l sèvi avèk Submerged Arc Welding (SAW) oswa gaz Metal Arc Welding (GMAW/MIG) pou gwo -fòs, distòsyon- soude kontwole.
* Machining:Perçage ak machining nan pwen koneksyon pou fen cha ak tren chariot asire presizyon.
* Fini fabrikasyon cha:Fabrikasyon nan de cha yo ki pral sipòte travès la ak kay wou yo ak kondui.

Preparasyon sifas ak penti:

Eksplozyon:Tout konpozan estriktirèl yo tire eksplozyon nan estanda SA 2.5 pou retire rouye, echèl moulen, epi kreye yon pwofil sifas pou adezyon penti.

Priming:Aplikasyon yon bon kalite -anti-korozyon premye.

Penti:Aplikasyon nan penti topcoat nan koulè espesifye ak epesè. Sa a se souvan fè nan yon izolwa penti kontwole.

Asanble mekanik:

Fin asanble cha:Monte wou yo, inite kondwi yo (motè ak bwat vitès), ak fren yo sou cha yo fin fabrike.

Girder ak End Carriage Maryaj:Leve travès prensipal la epi byen boulon li nan de cha lagè yo. Aliyman an enpòtan anpil pou anpeche wou pis aterisaj frote.

Enstalasyon tren chariot:Enstale tren an kouri pou Trolley la anvwaye sou bride anba a nan travès prensipal la.

Levage Trolley Asanble:Rasanble ankadreman Trolley la epi monte li sou ray travès la.Altènativman, anvwaye konplè pre-asanble a souvan tache dirèkteman nan yon ankadreman chariot.

Asanble elektrik:

Kab Festoon/Kondiktè Bar Sistèm:Enstale sou longè travès pon an.

Fil elektrik:Kouri ak sekirize tout câbles pou vwayaj pon, vwayaj chariot (si sa aplikab), ak fonksyon anvwaye atravè plato kab ak kanal yo.

Kontwòl Panel:Monte ak fil panèl kontwòl prensipal la, ki gen ladan kontakè, pwoteksyon surcharge, ak kontwolè lojik pwogramasyon (PLC) si yo itilize.

Limit switch ak aparèy sekirite:Enstale ak mete kanpe switch limit limit pou vwayaj pon, switch limit siperyè pou anvwaye a, ak bouton pou kanpe ijans.

Estasyon pendant:Fil estasyon kontwòl pendant la ak bouton byen make pou monte/desann, lès/wès, ak kanpe ijans.

Faz 3: Tès, Enspeksyon, ak Kontwòl Kalite
8. Tès Akseptasyon faktori (FAT):
* Enspeksyon vizyèl:Tcheke tout soude, boulon, pati mekanik, ak penti pou bon jan kalite.
* Pa gen -Tès chaj:Kouri teknik la nan tout direksyon (pon vwayaj ki long, monte/desann) pou tcheke si fonksyone byen, bri dwòl, ak aliyman apwopriye.
* Tès chaj (Etap ki pi kritik):
* Tès chaj estatik:Leve yon chaj tès nan15 tòn(125% nan kapasite nominal) epi kenbe li nan yon wotè ki an sekirite. Enspekte pou deformation, fant, oswa nenpòt devyasyon pèmanan.
* Tès dinamik chaj:Leve yon chaj tès nan12 tòn(100% nan kapasite nominal) epi kouri teknik la nan tout fonksyon li yo-vwayaje, leve, ak bese. Tcheke pèfòmans, frenaj, ak fonksyon sekirite anba chaj.
* Tès fonksyonalite:Verifye tout switch limit, arè ijans, ak fonksyon kontwòl fonksyone kòrèkteman.
* Tès elektrik:Tcheke rezistans izolasyon, kontinwite tè a, ak vòltaj.

Demantèlman ak preparasyon pou chajman:

Yon fwa tès yo pase, teknik la pasyèlman demonte pou anbake san danje epi efikas.

Se pon an tipikman separe de cha yo nan fen.

Tout konpozan yo ak anpil atansyon chaje, kas, ak pwoteje kont domaj pandan transpò.

Pake Dokimantasyonyo prepare, tankou: Sètifika Tès, Rapò Tès Chaj, Desen Asanble, Dyagram Elektrik, Lis Pati, ak Manyèl Operasyon & Antretyen.

Faz 4: Enstalasyon ak komisyonin (Sou-Swit)
10. Enstalasyon sit:
* Livrezon konpozan nan etablisman kliyan an.
* Asanble nan cha yo nan fen ak travès prensipal sou ray yo pist.
* Koneksyon elektrik ak ekipman pou pouvwa prensipal la ak fil elektrik final la.
* Enstalasyon estasyon pendant.

Tès final sou plas ak komisyonin:

Repete yon plenNon-ChajmanepiTès chajsou pist aktyèl la pou asire tout bagay fè kòrèkteman nan anviwònman final li yo.

Antrene operatè kliyan yo ak pèsonèl antretyen yo sou operasyon an sekirite ak depanaj debaz yo.

Remèt tout dokiman yo epi jwenn siyen kliyan yo-.
