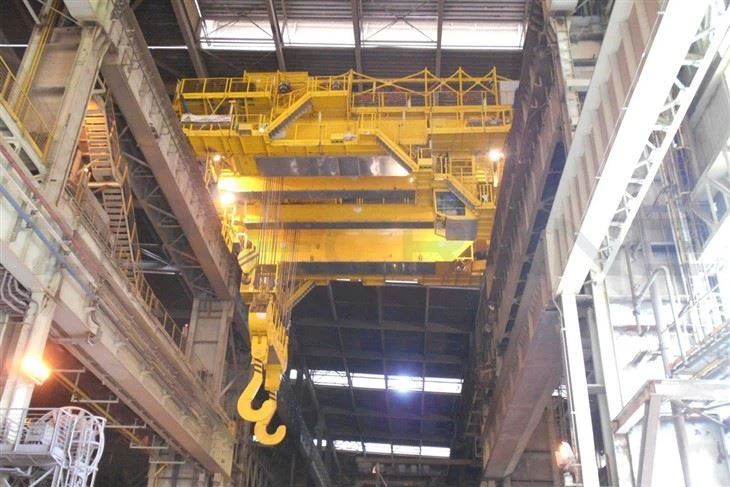

Distribisyon Bridge Crane

Yon teknik pon Distribisyon se yon kalite espesyalize nan teknik sou tèt ki fèt pou manyen metal fonn nan fondri, plant asye, ak lòt anviwònman wo-tanperati endistriyèl. Sa yo trepye yo bati kenbe tèt avè chalè ekstrèm, charj lou, ak kondisyon travay piman bouk pandan y ap asire sekirite ak efikasite nan operasyon Distribisyon metal.

Karakteristik kle nan Distribisyon Bridge Cranes:
High-tanperati rezistans

Te fè ak chalè ki reziste materyèl (asye espesyal, penti REFRACTORY, oswa plak pwotèj chalè).

Pwoteje konpozan kritik (fil elektrik, motè, ak kwòk) soti nan vole metal fonn.

Konstriksyon gaya

Estrikti asye lou-devwa okipe charj ekstrèm (tipikman 5 tòn 500 tòn).

Ranfòse senti ak fen cha pou estabilite pandan operasyon Distribisyon.

Mekanism leve espesyalize

Kwòk louch oswa tou, tankou zen pou transpòte san danje ki fonn metal metal yo.

Si ou vle mekanis inclinaison pou vide egzak nan metal fonn.

Doub monte pou èkse nan aplikasyon kritik.

Sistèm sekirite yo

Pwoteksyon Surcharge pou anpeche echèk teknik.

Sispann ijans ak teknoloji anti-Way pou manyen lis.

Panno izolasyon tèmik pou pwoteje konpozan elektrik yo.

Opsyon customizable

Motè eksplozyon-prèv (pou anviwònman ki gen danje ladan).

Operasyon kontwòl remote pou manyen pi an sekirite.

Sistèm pwezante otomatik pou presizyon vide.







• Kapasite: 5-800/50ton
• Longè span: 4-35 m
• Leve wotè: 3-50 m
• Travay devwa: A4, A5, A6, A7
• Voltage raged: 220V ~ 690V, 50-60 Hz, 3ph AC
• Tanperati anviwònman travay: -25 degre -+50 degre, imidite relatif mwens pase oswa egal a 85%
• Mode kontwòl Crane: kontwòl etaj / kontwòl remote / chanm kabin





1. tout seri teknik

Whole Set Distribisyon Bridge Crane konpozan:
Yon sistèm konplè pon Crane Crane tipikman gen ladan:

Bridge Girder (Main Beam & fen cha)

Double-girder konsepsyon (komen pou lou-devwa aplikasyon pou).

Konstriksyon asye ranfòse pou okipe chay segondè ak estrès tèmik.

Chalè ki reziste penti oswa penti yo anpeche korozyon soti nan lafimen.

Ice & Trolley System

Elektrik gende (fil kòd oswa chenn gende) ak kapasite segondè leve.

Eksplozyon-prèv oswa chalè ki reziste motè pou sekirite nan zòn wo-tanperati.

Kwòk louch oswa pwan pou manyen metal fonn oswa moule.

Mekanis vwayaj teknik

Vwayaj Longitudinal (ansanm ray yo pist).

Travèse vwayaj (mouvman Trolley atravè pon an).

Mekanis slewing (si sa nesesè pou pwezante egzak).

Sistèm pist

Lou-devwa travès pist ak ray.

Fen sispann, tanpon, ak anti-kolizyon aparèy.

Sistèm elektrik ak kontwòl

Kontwòl Pendant / Radyo Kontwòl Remote (pou operasyon ki an sekirite).

Varyab frekans kondwi (VFD) pou mouvman lis.

Pwoteksyon Surcharge & Stop Ijans.

Chalè ki reziste câbles & fil elektrik.

Karakteristik sekirite

Izolasyon tèmik pou konpozan kritik.

Double sistèm frenaj pou operasyon fail-ki an sekirite.

Pwoteksyon fonn metal devèsman.

Limite switch & Surcharge alam.



2. Main Girder

Girder prensipal la nan yon teknik pon Distribisyon se yon eleman chaj-pote kritik ki sipòte gende a ak Trolley, pèmèt teknik la leve ak transpòte charj lou nan fondri, moulen asye, ak lòt anviwònman endistriyèl. Anba la a se aspè kle nan girder prensipal la nan yon teknik pon Distribisyon:

1. Design & Konstriksyon
Materyèl: Tipikman te fè nan asye-wo kalite (Q235b, Q345b) pou fòs ak rezistans.

Estrikti:

Box Girder: Komen nan desen modèn, ofri segondè frigidité ak rezistans nan fòs torsyonèl.

I-gwo bout bwa anlè: yo itilize nan pi lejè-devwa aplikasyon yo.

Soudure & Fabrication: Precision-Welded asire entegrite estriktirèl, souvan ak tès ultrasons (UT) pou kontwòl kalite.

2. Karakteristik kle
Segondè rezistans chalè: Depi depoze trepye opere tou pre metal fonn, girder a ka gen chalè ki reziste penti oswa pwoteksyon REFRACTORY.

Rèd & deformation kontwòl: ki fèt pou misyon pou minimize deformation anba chaj (tipikman mwens pase oswa egal a 1/700 a 1/1000 nan span an).

Pwoteksyon Kowozyon: pentire ak epoksidik zenk ki rich anpil oswa lòt tretman anti-korozivite.

3. kapasite chaj
Distribisyon trepye pon anjeneral gen kapasite chaj segondè (egzanp, 5t a 500t), ki egzije konsepsyon gaya girder.

Konsiderasyon chaj dinamik: Kont pou leve chòk ak vole metal fonn.

4. Estanda Faktori
Konfòme ak ISO, FEM, DIN, oswa estanda GB (egzanp, GB/T 14405 pou trepye sou tèt li).

Ka gen ladan eksplozyon-prèv oswa chalè ki reziste modifikasyon pou anviwònman piman bouk.

5. Entegrasyon ak eleman teknik
Sipòte gende a (elektrik oswa idwolik) ak Trolley.

Konekte nan fen cha (ak wou) ki kouri sou ray.

Ka gen ladan anti-Way oswa sistèm automatisation pou manyen chaj egzak.

6. Opsyon personnalisation
Longè span: reglabl ki baze sou kondisyon atelye.

Double-girder vs sèl-girder:

Double-girder ofri pi wo kapasite ak estabilite.

Single-girder se pri-efikas pou pi lejè charj.

Penti espesyal pou chalè ekstrèm oswa anviwònman korozivite.

7. Antretyen & Enspeksyon
Chèk regilye pou fant, deformation, oswa korozyon.

Wilaj nan pati k ap deplase.

Tès ki pa destriktif (NDT) pou domaj kache.

Konklizyon
Girder prensipal la se zo do a nan yon teknik pon Distribisyon, ki egzije gwo fòs, rezistans chalè, ak jeni presizyon asire operasyon ki an sekirite ak serye nan mande anviwònman endistriyèl.



3. Sistèm Leve

Yon sistèm levasyon levasyon pon Crane se yon teknik sou tèt espesyalize yo itilize nan fondri, moulen asye, ak anviwònman manifakti lou okipe metal fonn, moule, ak lòt materyèl segondè-tanperati. Sa yo trepye yo fèt pou durability, presizyon, ak sekirite nan kondisyon piman bouk.

Eleman kle nan yon Distribisyon Bridge Crane Sistèm Leve
Pon pon

Te fè nan asye lou-devwa kenbe tèt avè charj segondè, epi estrès tèmik.

Souvan ranfòse ak materyèl ki reziste chalè pou aplikasyon pou metal fonn.

Fen kamyon (fen cha)

Ekipe ak wou rezistan ak mekanis kondwi pou mouvman lis ansanm ray pist.

Ka gen ladan yo gwo plak pwotèj chalè pwoteje soti nan chalè radyan.

Mekanis monte

Main gende: manch leve prensipal la nan louch, mwazi, oswa moule.

Oksilyè gende (si ou vle): pou travay segondè leve.

Fil kòd oswa chenn gende: chwazi ki baze sou kapasite chaj ak rezistans tanperati.

Sistèm Trolley

Deplase orizontal ansanm pon an pon pou pwezante chaj egzak.

Ka gen ladan yon Trolley wotasyon pou louch aplikasyon pou.

Lwaj manyen atachman (pou Foundry Cranes)

Kwòk espesyalize, sezi, oswa mekanism inclinaison pou transfè metal fonn.

Materyèl ki reziste nan chalè (egzanp, kwòk REFRACTORY-kouvwi).

Sistèm kontwòl

Kontwòl pendant (manyèl) oswa kontwòl radyo remote (pou sekirite operatè).

Varyab vitès kondui pou operasyon lis.

Pwoteksyon Surcharge ak fonksyon sispann ijans.

Karakteristik sekirite

Izolasyon tèmik pou pwoteje soti nan radyasyon chalè.

Sistèm frenaj redondants pou operasyon fail-ki an sekirite.

Teknoloji Anti-Way pou manyen chaj egzak.

Konpozan elektrik ki reziste nan etensèl (nan atmosfè eksplozif).

4. Fen cha

Cha nan fen yo se eleman enpòtan nan trepye pon ki sipòte ak fasilite mouvman an nan teknik la sou ray yo pist. Pou depoze trepye pon (kote gwo konpozan yo jete olye ke fabrike), cha yo fen gen kèk karakteristik inik.

Karakteristik tipik nan Distribisyon Bridge Crane fen cha:
Konstriksyon materyèl:

Tipikman te fè soti nan-wo kalite asye jete (GS oswa ASTM estanda)

Ofri fòs ekselan ak rezistans

Pèmèt pou fòm konplèks ki ta ka difisil ak fabwikasyon

Eleman konsepsyon:

Entegre kay ki pote pou wou

Ranfòse konsepsyon estriktirèl okipe charj dinamik

Souvan enkli bati-an sistèm wilaj

Ka enkòpore karakteristik Vibration tranpaj

Konfigirasyon wou:

Anjeneral 4 wou pou chak fen cha (2 kondwi, 2 san fè anyen konsa)

Dyamèt wou gwosè pou kapasite nan chaj

Opsyon pou wou sèl oswa doub bride depann sou kalite tren

Entegrasyon sistèm kondwi:

Pwen aliye pou motè kondwi ak redukteur

Dispozisyon pou sistèm fren

Karakteristik aliyman pou bon Kovèti pou may



5. Mekanis vwayaje teknik

Mekanis nan vwayaje nan yon teknik pon Distribisyon se yon eleman kritik ki pèmèt teknik la pou avanse pou pi sou ray yo pist, fasilite transpò a nan metal fonn, lad, oswa lòt charj lou nan fondri, plant asye, ak endistri métallurgique. Anba la a se yon pann detaye nan konpozan li yo, k ap travay prensip, ak karakteristik kle:

1. konpozan mekanis vwayaje a
Sistèm vwayaje a tipikman konsiste de pati sa yo:

A. inite kondwi
Motè elektrik (anjeneral AC oswa DC, ak koupl segondè pou charj lou)

Fren (fail-ki an sekirite, souvan elektwomayetik oswa idwolik fren disk)

Bwat (diminye vitès motè pou ogmante koupl pou mouvman lis)

Akoupleman (konekte motè ak bwat ak wou)

B. wou & ray
Wou vwayaj (fòje asye oswa fè ductile, souvan chalè-trete pou durability)

Wou doub-flan yo anpeche derayman.

Ray pist (lou-devwa ray asye, tipikman QU80, QU100, oswa QU120 pou kapasite chaj segondè).

C. fen cha (bogies)
Sipòte sentiwon teknik la ak kay wou yo, BEARINGS, ak mekanis kondwi.

Ka gen ladan gad anti-derayman oswa arè tanpon pou sekirite.

D. Sistèm kontwòl
Varyab frekans kondui (VFDs) pou akselerasyon lis/frenaj.

Limite switch yo anpeche sou-vwayaj.

Kontwòl aleka oswa kabin-opere.

2. Prensip Travay
Pwovizyon pou pouvwa: motè a elektrik resevwa pouvwa soti nan sistèm elektrik teknik la.

Transmisyon koupl: wotasyon motè a redwi pa bwat la epi transmèt nan wou yo atravè akoupleman.

Mouvman: wou yo Thorne ansanm ray yo pist, k ap deplase tout pon an teknik.

Frenaj: fren elektwomayetik oswa idwolik angaje lè pouvwa a koupe oswa pandan ijans yo.



6. Trolley Traversing Mekanis

Mekanis Trolley traversing a se yon eleman enpòtan nan yon teknik pon Distribisyon, ki responsab pou deplase Trolley a orizontal sou pon an pon (yo). Mekanis sa a asire pwezante egzak nan gende a pou leve, transpòte, ak mete charj nan fondri, moulen asye, ak lòt aplikasyon pou endistriyèl lou.

Eleman nan mekanis la Trolley travèse
Motè kondwi

Tipikman yon motè AC/DC elektrik oswa motè frekans varyab (VFD) motè pou akselerasyon lis/frenaj.

Chwazi ki baze sou vitès, sik devwa, ak kapasite chaj.

Rediksyon bwat

Konvèti pwodiksyon motè gwo vitès a ba-vitès, mouvman wo-koupl.

Kalite komen: bwat elik, bwat planetè, oswa bwat vè k'ap manje kadav (pou aplikasyon pou lou-devwa).

Wou & sistèm tren

Wou: Tipikman fòje wou asye ak segondè chaj-pote kapasite.

Rail: Kouri ansanm pon an pon; Ka ray plat-tèt oswa ray kouliso depann sou konsepsyon.

Gen kèk desen ki itilize wou doub-flan pou anpeche derayman.

Sistèm frenaj

Fren elektwomayetik oswa fren disk idwolik asire kanpe san danje.

Ka gen ladan yo fail-ki an sekirite fren pou arè ijans.

Kouti & kondwi arbr

Konekte motè a bwat (akoupleman fleksib diminye Vibration).

Nan sistèm doub-kondwi, yon arbr kondwi Longitudinal senkronize tou de bò yo.

BEARINGS & AXLES

Lou-devwa anti-friksyon BEARINGS (BEARINGS roulo kon) sipòte wotasyon wou.

Aks yo fè tèt di toujou asye pou rezistans.

Limite switch & encoders

Limit switch anpeche sou-vwayaj nan pon fini.

Encoders bay fidbak pozisyon pou kontwòl egzak (kritik nan fondri otomatik).

Karakteristik si ou vle

Sistèm anti-koud pou pwezante chaj egzak.

Kab sistèm anroule pou ekipman pou pouvwa a Trolley la.



7. Crane wou

1. Kalite wou teknik
Wou asye fòje: segondè fòs, dirab, ak souvan itilize pou lou-devwa trepye.

Wou asye jete: Bon pou charj modere ak lou, souvan yo itilize nan fondri oswa anviwònman wo-tanperati.

Wou fè ductile: apwopriye pou pi lejè a charj mwayen, pri-efikas men mwens dirab pase asye.

Wou nilon/an poliyiretàn: yo itilize pou trepye limyè oswa ki kote rediksyon bri nesesè.

2. Kle konsiderasyon pou depoze wou teknik
Seleksyon materyèl:

Cast asye (ZG 340-640, ZG50MN2, ZG42CRMO) pou aplikasyon pou wo-chaj.

Fè ductile (qt 500-7, qt 600-3) pou mwayen-devwa trepye.

Tretman chalè:

Redi (asouvisman & tanperaman) amelyore rezistans mete.

Profile wou kraze:

Flat kraze pou ray plat.

Konik oswa kon kraze pou ray kouwone (ede ak aliyman).

Konsepsyon bride:

Single bride (pou yon sèl-sided konsèy).

Double bride (pou pi bon retansyon tren).

3. Domaj wou komen nan Distribisyon & Solisyon
Porosite/kontraksyon → bon konsepsyon gating/rize nan Distribisyon.

Fant → Kontwole refwadisman & pòs-Distribisyon chalè tretman.

Mete & Spalling → Sèvi ak alyaj segondè-kabòn oswa sifas fè tèt di toujou.

4. Dimansyon wou estanda
Dyamèt: tipikman chenn nan 200mm a 1000mm (depann sou kapasite teknik).

Lajè: alimèt lajè tèt tren (egzanp, 50mm a 150mm).

Bore gwosè: alimèt dyamèt aks (souvan 60mm a 200mm).



8. Crane Hook

1. Kalite Distribisyon Crane Kwòk
Single Hook: Itilize pou charj modere, komen nan jeneral-bi leve.

Double Hook: Ki fèt pou pi lou charj, ofri pi bon distribisyon pwa.

Zye zen: Karakteristik yon je pou atache fistibal oswa chenn.

Shank Hook: Èske gen yon shank Threaded oswa fòje pou atachman dirèk.

2. materyèl yo itilize
Alloy Steel (egzanp, 20crmo, 35crmo): segondè fòs ak severite, chalè-trete pou rezistans.

Steel Kabòn (egzanp, ASTM A148, Klas 80-100): Bon balans nan fòs ak pri.

Nerjaveèi asye (pou anviwònman korozivite): yo itilize nan endistri maren oswa chimik.

3. Pwosesis Faktori
Sand Distribisyon: Komen pou gwo kwòk, pri-efikas.

Distribisyon envestisman (pèdi sir): Distribisyon presizyon pou fòm konplèks.

Mouri Distribisyon: Itilize pou pwodiksyon an mas ak tolerans sere.

Kwòk fòje (altènatif): Pafwa pi pito pou pi wo rezistans fatig.

4. Karakteristik kle yo
Kapasite chaj: rated pou charj k ap travay espesifik (egzanp, 1t a 500t).

Faktè sekirite: tipikman 4: 1 oswa 5: 1 (kraze chaj vs chaj k ap travay).

Tretman sifas: D ', eksplozif piki, galvanize, oswa penti.

Enspeksyon ak tès: ultrasons, patikil mayetik, oswa tès penetran lank.

5. Estanda & Sètifikasyon
ISO 9001: Jesyon Kalite.

ASME B30.10: Kwòk-sekirite estanda.

FEM 1.001: estanda Ewopeyen an pou leve ekipman yo.

DIN 15400: estanda Alman pou Crane Kwòk.



9. motè

Konsiderasyon kle pou seleksyon motè:
Sik devwa ak klasifikasyon chaj

Distribisyon trepye tipikman opere anba lou-devwa (H3 oswa H4) oswa kontinyèl-devwa kondisyon akòz tanperati ki wo ak itilizasyon souvan.

Motè yo ta dwe konfòme yo avèk FEM, ISO, oswa estanda CMAA pou klasifikasyon devwa.

Kalite motè

Motè endiksyon AC (kalòj ekirèy oswa bag glise): Komen pou mouvman teknik jeneral.

Varyab frekans kondwi (VFD) motè: esansyèl pou akselerasyon lis/frenaj yo anpeche fonn metal pwojeksyon.

Motè eksplozyon-prèv (si sa nesesè): nesesè nan anviwònman ki gen danje ladan ak gaz ki ka pran dife.

Rezistans tèmik & refwadisman

Klas izolasyon (F oswa H): rezistans segondè-tanperati akòz chalè radyan soti nan metal fonn.

Ventilasyon fòse (IC 416) oswa totalman ki fèmen fanatik-refwadi (TEFC): anpeche pousyè ak domaj chalè.

Pouvwa & vitès kondisyon

Motè monte: segondè koupl nan vitès ki ba pou leve egzak.

Trolley/vwayaj motè: lis mouvman kontwòl ak vitès varyab.

Ranje pouvwa komen: 5 kW a 200 kW+ depann sou kapasite (anjeneral 10-100 tòn pou depoze trepye).

Sekirite ak redondans

Fren-ki an sekirite fren (doub-disk fren pou monte).

Pwoteksyon Surcharge & detèktè tanperati.

Motè redondants ka nesesè pou aplikasyon pou kritik.

Pwoteksyon anviwònman an

IP55 oswa pi wo pou pousyè ak rezistans imidite.

Penti espesyal reziste lafimen korozivite nan fondri.



10. Son ak limyè alam sistèm & switch limit

1. Son ak sistèm alam limyè
Sistèm alam son ak limyè sou yon teknik pon Distribisyon sèvi kòm yon mekanis avètisman pou alète travayè yo nan mouvman teknik, danje potansyèl, oswa sitiyasyon ijans.

Fonksyon:
Avètisman demaraj: Aktive anvan teknik la kòmanse deplase nan notifye pèsonèl ki tou pre.

Alèt Surcharge: deklannche lè chaj la depase kapasite ki an sekirite.

Stop Ijans: Son yon alam si se yon arè ijans aktive.

Apwoche limit: avèti lè teknik la apochan limit vwayaj li yo (aktive pa switch limit).

Endikasyon fay: alèt operatè yo echèk elektrik oswa mekanik.

Konpozan:
Horn/Sirèn: emèt avètisman byen fò.

Limyè Strobe/Beacons: Ofri avètisman vizyèl, espesyalman itil nan anviwònman fè bwi.

Kontwòl panèl entegrasyon: lye avèk PLC oswa lojik relè yo aktive alam ki baze sou entrain Capteur.

2. Limite switch
Limit switch yo se aparèy sekirite ki anpeche teknik la (oswa gende li yo/Trolley) soti nan k ap deplase pi lwen pase ranje deziyen vwayaj li yo. Yo enpòtan pou evite kolizyon, overtravel, ak domaj mekanik.

Kalite switch limit nan yon teknik pon Distribisyon:
Ice anwo/pi ba switch limit

Anpeche gende a soti nan sou-ogmante (ki ta ka domaje kòd la fil) oswa sou-bese (ki ta kapab lakòz kanson danje kòd).

Tipikman yon switch limit Rotary oswa Capteur pwoksimite.

Bridge & Trolley vwayaj limit switch

Sispann teknik la oswa Trolley nan fen pist la oswa anlè.

Sèvi ak switch limit levye-bra oswa detèktè pwoksimite mayetik.

Anti-kolizyon switch limit

Itilize nan enstalasyon ak plizyè trepye pou anpeche kolizyon.

Souvan anplwaye detèktè enfrawouj oswa ultrason nan adisyon a switch mekanik.

Switch limit ijans (hardwired pase sou desizyon)

Yon switch failsafe ki koupe pouvwa si lòt limit echwe.

K ap travay prensip:
Lè teknik la oswa gende rive nan yon limit seri, se switch la deklanche, koupe pouvwa oswa ranvèse mouvman.

Ka nòmalman louvri (pa gen okenn) oswa nòmalman fèmen (NC) depann sou konsepsyon an sikwi sekirite.



11. Aparèy sekirite

1. aparèy pwoteksyon Surcharge
Limiteur chaj / detèktè Surcharge - anpeche teknik la soti nan leve pi lwen pase kapasite rated li yo.

Selil chaj / peze sistèm-kontwole an tan reyèl pwa chaj ak alam deklanche si twò chaje.

2. Sistèm sispann ijans yo
E-sispann bouton-enstale nan plizyè kote (kabin, tè, aleka) pou are imedya.

Echèk-ki an sekirite fren-otomatikman angaje yo nan pèt pouvwa oswa arè ijans.

3. Sistèm anti-kolizyon
Detèktè lazè/ultrasons - detekte obstak oswa lòt trepye yo anpeche kolizyon.

Rail fen tanpon & switch limit - sispann mouvman teknik nan tras tras.

4. Pwoteksyon ki fonn metal-espesifik
Pwoteksyon tèmik & konpozan ki reziste chalè-Pwoteje sistèm elektrik yo soti nan chalè radyan.

Kwòk sekirite louch & kranpon - Ladles sekirite yo anpeche devèsman.

Mekanism anbreyaj glise - Anpeche gout toudenkou si motè/bwat echwe.

5. Karakteristik sekirite elektrik
Pwoteksyon undervoltage - anpeche operasyon pandan fluctuations pouvwa.

Kout-sikwi & faz pwoteksyon echèk-gad kont defo elektrik.

Kontwole izole - Pwoteje operatè yo soti nan danje elektrik.

6. Sistèm sekirite operatè yo
Kontwòl Anti-Way-estabilize mouvman chaj pou anpeche balanse.

De-men kontwòl (kote sa aplikab)-asire atensyon operatè.

Kabinè Ponpye Extinguishers - pou repwesyon dife ijans.

7. Siveyans & Alam
Limyè avètisman ak kòn - pèsonèl alèt anvan mouvman teknik.

Anemomèt (pou trepye deyò) - detekte gwo van ak mete restriksyon sou operasyon.

CCTV & Remote Siveyans - Amelyore vizibilite pou operatè a.

8. mezi sekirite estriktirèl
Krak & Deformation detèktè - Detekte feblès estriktirèl.

Sistèm ki gen rapò ak redondants - mekanis pou leve backup pou aplikasyon kritik.







12. mòd kontwòl

Mòd la kontwòl nan yon teknik pon Distribisyon (ke yo rele tou yon teknik fondri oswa teknik louch) se kritik pou operasyon san danje epi yo efikas, espesyalman nan gwo tanperati ak anviwònman ki gen danje ladan tankou moulen asye oswa fondri. Isit la yo se mòd yo kontwòl komen yo itilize pou depoze trepye pon:

1. Cab Control (Operatè Cabin)
Yon operatè chita nan yon èkondisyone, kabin izole (souvan chalè- ak Splash-prèv) kontwole teknik la.

Ofri vizibilite dirèk nan pwosesis la leve, ki se kritik pou manyen metal fonn.

Apwopriye pou lou-devwa, operasyon-wo presizyon kote siveyans an tan reyèl se esansyèl.

2. Pendant kontwòl (pouse bouton pendant)
Yon estasyon pendant (branche oswa san fil) pèmèt operatè a kontwole teknik la soti nan etaj la.

Itilize pou mouvman kout-distans oswa operasyon oksilyè.

Souvan eksplozyon-prèv oswa chalè ki reziste pou anviwònman fondri.

Ka konbine avèk kontwòl radyo remote pou fleksibilite.

3. Radyo Remote Kontwòl (Wireless)
Operatè a sèvi ak yon pòtatif aleka kontwole teknik la soti nan yon distans ki an sekirite.

Redwi ekspoze a chalè, lafimen, ak fonn metal vole.

Souvan IP-rated (pousyè/dlo ki reziste) ak chalè-pwoteksyon.

Mande pou mekanis fail-ki an sekirite (egzanp, sispann ijans, pwoteksyon pèt siyal).

4. Semi-otomatik & kontwòl otomatik
Mouvman pre-pwograme pou travay repetitif (egzanp, vide metal fonn nan mwazi).

Otomatik pwezante louch ak PLC ki baze sou kontwòl pou presizyon.

Ka gen ladan peze sistèm yo kontwole nivo metal fonn.

Itilize nan fondri modèn pou efikasite ak sekirite.

5. Doub kontwòl (konbinezon de CAB + aleka)
Pèmèt oblije chanje ant CAB ak kontwòl remote depann sou operasyon an.

Amelyore fleksibilite ak sekirite nan anviwònman ki gen danje ladan.



13. trase









Yon teknik pon Distribisyon se yon kalite teknik sou tèt ki fèt espesyalman pou itilize nan fondri, moulen asye, ak anviwònman Distribisyon metal, kote tanperati ki wo, charj lou, ak kondisyon piman bouk yo komen. Isit la yo se avantaj yo kle nan lè l sèvi avèk yon teknik pon Distribisyon:

1. segondè rezistans chalè
Ki fèt ak chalè ki reziste materyèl (tankou segondè-klas asye oswa penti espesyal) kenbe tèt avè tanperati ekstrèm nan fondri ak plant asye.

Konpozan izole (egzanp, fil elektrik, motè) yo anpeche domaj nan chalè radyan.

2. kapasite lou-devwa leve
Bati pou okipe charj trè lou (souvan 50 tòn 500+ tòn), fè yo ideyal pou manyen metal fonn, lou, ak moule gwo.

Ranfòse senti ak bouchon gaya asire leve san danje nan materyèl lou.

3. Karakteristik sekirite amelyore
Double-girder konsepsyon pou pi bon estabilite lè transpòte fonn metal.

Fren-ki an sekirite fren, pwoteksyon surcharge, ak sistèm sispann ijans yo anpeche aksidan.

Teknoloji anti-Way pou pwezante chaj egzak, diminye risk devèsman.

4. Kowozyon & Mete Rezistans
Penti pwoteksyon espesyal (egzanp, zenk plating, chalè ki reziste penti) reziste oksidasyon ak korozyon soti nan lafimen, pousyè, ak imidite.

Wou dirab ak tren pou alontèm itilize nan anviwònman piman bouk.

5. Precision & Kontwòl
Varyab-vitès kontwòl pou manyen lis nan charj delika oswa ki gen danje ladan (egzanp, metal fonn).

Kontwòl remote oswa opsyon kabin-opere pou operasyon pi an sekirite nan zòn segondè-tanperati.

6. Customizable pou Foundry itilize
Ka ekipe ak kwòk louch, gen tan pwan bokit, oswa atachman leve espesyalize pou depoze aplikasyon yo.

Opsyon eksplozyon-prèv ki disponib pou anviwònman ki gen danje ladan.

7. Low antretyen & lavi sèvis long
Bati ak eleman lou-devwa ki mande pou antretyen minim malgre kondisyon travay piman bouk.

BEARINGS sele ak sistèm wilaj pou anpeche kontaminasyon patikil pousyè ak metal.

8. Amelyore pwodiktivite
Pèmèt transpò efikas nan metal fonn, mwazi, ak moule fini, diminye travay manyèl ak vitès moute pwodiksyon an.

Redwi D 'ak pèfòmans serye nan anviwònman ekstrèm endistriyèl.





Yon teknik pon Distribisyon se yon kalite espesyalize nan teknik sou tèt yo itilize nan fondri ak enstalasyon Distribisyon metal okipe metal fonn, mwazi, ak moule lou. Trepye sa yo fèt pou kenbe tèt ak tanperati ki wo, charj lou, ak anviwònman piman bouk.

Aplikasyon nan Distribisyon Bridge Cranes
Fonn manyen metal

Transpòte louch plen ak metal fonn soti nan founo nan zòn Distribisyon.

Vide metal fonn nan mwazi ak presizyon.

Manyen mwazi

K ap deplase mwazi sab, mouri-jete mwazi, oswa lòt mwazi Distribisyon.

Pozisyon mwazi pou vide ak refwadisman.

Distribisyon retire & fini

Transfere pati frèch jete nan kabann refwadisman oswa sistèm shakeout.

Transpòte moule fini nan machining oswa zòn fini.

Operasyon Foundry

Ede nan gwo founo dife chaje ak matyè premyè (bouyon, lengote).

Sipòte netwayaj, fanm k'ap pile, ak pwosesis enspeksyon.





1. Design & Jeni
Kondisyon analiz: Detèmine kapasite chaj, span, leve wotè, ak anviwònman opere.

Modèl CAD: Kreye desen 3D ak kalkil estriktirèl (analiz estrès, deformation, elatriye).

Seleksyon materyèl: Chwazi materyèl apwopriye Distribisyon (tipikman jete asye oswa fè ductile) pou eleman kle tankou sentiwon, cha fen, ak kwòk.

Konfòmite regilasyon: Asire desen satisfè estanda (ISO, DIN, FEM, oswa ASME).

2. Modèl Fè & Preparasyon Mwazi
Kreyasyon modèl: modèl bwa oswa metal yo te fè pou depoze mwazi.

Preparasyon mwazi sab:

Sèvi ak sab résine-lye oswa sab vèt pou kavite mwazi.

Am (pou seksyon kre) yo prepare separeman.

3. Distribisyon pwosesis
K ap fonn & vide:

Metal (egzanp, asye kabòn, asye alyaj) fonn nan yon gwo founo dife.

Se metal fonn vide nan mwazi anba kondisyon kontwole.

Refwadisman & Solidifikasyon: Pèmèt Distribisyon an yo refwadi tou dousman pou fè pou evite domaj.

Shakeout & Netwayaj: Retire mwazi sab, ak moule pwòp (piki eksplozif, fanm k'ap pile).

4. MACHINING & FINISHING
MACHINING ki graj: Retire depase materyèl (pòtay, rize).

Precision Machining: CNC D 'pou dimansyon kritik (chèz pote, twou boulon).

Tretman sifas: penti, galvanize, oswa anti-korozyon penti.

5. Fabrication nan Bridge Girder & fen cha
Soude/asanble:

Fabricate bwat bwat oswa I-travès (si konsepsyon ibrid).

Weld/boulon fen cha (ak wou pou mouvman).

Tretman estrès chalè sekou (si sa nesesè) pou redwi ensiste rezidyèl yo.

6. Asanble nan eleman teknik
Ice & Trolley Enstalasyon: Mount elektrik gende oswa sistèm kòd fil.

Rail & Pist konfigirasyon: Enstale ray teknik sou estrikti sipòte.

Entegrasyon sistèm elektrik: motè fil, kontwòl, switch limit, ak aparèy sekirite.

7. Tès & Kontwòl Kalite
Enspeksyon dimansyon: Verifye tolerans pou chak karakteristik konsepsyon.

Tès ki pa destriktif (NDT):

Ultrasons, patikil mayetik, oswa tès penetran lank pou fant.

Tès chaj:

Tès chaj estatik: 125% nan kapasite rated.

Tès chaj dinamik: 110% nan kapasite rated ak mouvman yo.

Tès fonksyonèl: Tcheke frenaj, leve, ak operasyon vwayaj.

8. Penti & Pwoteksyon Kowozyon
Aplike Jadendanfan ak korozyon ki reziste penti.

Mak (kapasite, nimewo seri, avètisman) tankou pou chak estanda.

9. Anbalaj ak livrezon
Demont (si sa nesesè) pou anbake.

Pwoteje konpozan kritik pandan transpò piblik la.

10. Enstalasyon & komisyonin (sou-sou sit)
Rasanble sou pist kliyan an.

Final aliyman ak kalibrasyon.

Operatè fòmasyon ak pasasyon.





Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout te rive 85%.

Baj popilè: Distribisyon Bridge Crane, Lachin Distribisyon Bridge Konpayi fabrikasyon Crane, Swèd, faktori
