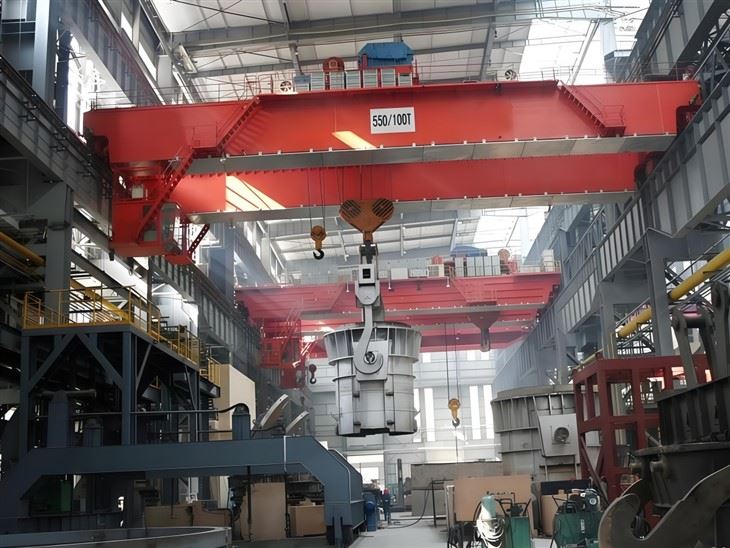

Qd Modèl Double Girder Anlè Atelye Bridge Crane

Avantaj nan yon teknik QD Double Girder

Segondè kapasite pou leve:Manch anpil chay ki pi lou pase trepye yon sèl.

Wotè Hook siperyè:Konsepsyon an pèmèt zen an dwe leve pi pre travès plafon yo, maksimize wotè ka itilize.

Pi bon apwòch Hook:Trolley la ka jwenn pi pre mi yo nan fen, diminye espas "mouri" nan atelye a.

Durability & Long Life:Bati pou anviwònman endistriyèl solid.

Versatile:Èske yo ka ekipe ak divès kalite kwòk, leman, pwan, oswa lòt atachman.

Fasilite pou antretyen:Eleman yo gwo, aksesib, ak estanda.



QD vs Lòt Modèl

QD vs LD (Single Girder):Modèl LD la se yon pi lejè-devwa, pi ba-trepye yon sèl travès, anjeneral yo itilize pou kapasite jiska 20t ak pi lejè sèvis (A1-A3).

QD vs QE (wouy pou gwo travay):Modèl QE a fèt pou sèvis ki pi grav (klas devwa A6/A7) ak mekanik ak konpozan elektrik ki pi solid pou operasyon ki pre-kontinyèl (egzanp, nan faktori asye).



Eleman Nwayo: Bwat, Motè, Ponp

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Pwa (KG): 2000 kg

Videyo enspeksyon-sandan:Yo bay

Rapò tès machin: bay

Konsepsyon: doub gwo bout bwa

Efikasite: efikasite segondè

Vitès operasyon: gwo vitès operasyon

Estabilite: Anti-fonksyon balanse

Koulè: Si ou vle

Sous pouvwa: 110V / 220V / 230V / 380V / 440V, Customized

Espansyon: 7.5-31.5m

Tout estrikti teknik la ka kraze nan twa gwo asanble k ap deplase: laPon, laTrolley, ak laInite Ice. Tout eleman travay ansanm pou bay twa aks mouvman yo: Long Travel, Cross Travel, ak Hoisting.



1. Estrikti pon an

Pon an se tout estrikti ki deplase sou ray pist yo. Li konsiste de de travès prensipal ki sipòte pa de kamyon fen.

A. Travès prensipal (2x)

Fonksyon:Chaj prensipal-pote travès ki kouvri lajè Bay la. Yo sipòte chariot la, anvwaye, ak chay la.

Deskripsyon:Tipikman fabrike nan plak asye nan yon bwat -seksyon ki gen fòm pou gwo fòs ak frigidité. Yo fèt pou reziste koube ak fòs taye anba chaj.

B. Fen kamyon yo (2x)

Fonksyon:Sitiye nan chak pwent pon an, yo loje eleman ki sipòte ak kondwi teknik la sou ray pist yo.

Sou-konpozan kle:

Fen kamyon ankadreman:Estrikti rijid ki konekte travès prensipal yo ak wou yo.

Wou vwayaj (4x oswa 8x):Gwo, wou asye fòje ki kouri sou ray pist yo. Pou kapasite plis pase ~ 50 tòn, wou doub pou chak fen yo komen (8 total).

Vwayaj Drive Asanble:Tipikman yon motè kondwi pou chak kamyon fen pou mouvman senkronize. Gen ladann:

Vwayaj motè:Motè elektrik ki bay pouvwa a.

Fren:Yon fren -sekirite pou kenbe.

Larsen (Bwat Vitesses):Etap desann gwo RPM motè a nan RPM ki ba / gwo koupl ki nesesè pou deplase teknik la.

Couplages:Konekte motè a nan bwat la ak bwat la nan arbr a wou.

Tanpon (Bumpers):Kawotchou oswa prentan{0}}chaje aparèy ki monte nan pwent ekstrèm kamyon yo pou absòbe enèji nan ka ta gen yon kolizyon ak fen arè yo.

C. Rail (sou tèt travès)

Fonksyon:Bay yon sifas lis, fè tèt di toujou pou wou chariot yo kouri sou.

Deskripsyon:Anjeneral yon ray tren estanda (pa egzanp, QU70, QU80) oswa yon ray kare plat-antèt byen fikse sou tèt chak travès prensipal.

D. Sistèm kondiktè teknik (Festoon oswa bobin)

Fonksyon:Li bay pouvwa elektrik ak siyal kontwòl soti nan sous kouran prensipal la sou pis aterisaj la rive nan pon teknik k ap deplase a.

Deskripsyon: A sistèm festonsèvi ak yon seri de kabwa ki pote câbles sou yon tras, pwolonje ak retrè kòm teknik la deplase. Altènativman, abobine kabka itilize.

2. Trolley la

Trolley la se ankadreman an ki pote anvwaye a epi li deplase retounen ak lide atravè pon an (kwa vwayaj).

A. Trolley ankadreman

Fonksyon:Chasi estriktirèl la ki sipòte tout konpozan chariot.

B. Trolley Drive Asanble

Fonksyon:Propulse Trolley la sou ray yo sou tèt travès prensipal yo.

Sou-konpozan kle:(Menm jan ak kondwi pon an)

Trolley Drive motè

Trolley fren

Trolley Reducer (Bwat Vitesses)

Wou chariot (4x)

C. Wou Rail Trolley (4x)

Fonksyon:Sipòte Trolley la epi pèmèt li woule sou ray pon yo.



3. Inite Ice a

Sa a se eleman ki fizikman leve ak bese chay la. Sou yon teknik QD, li monte sou ankadreman Trolley la.

A. Leve motè

Fonksyon:Motè elektrik prensipal la ki bay pouvwa pou leve ak bese.

B. Levage redukteur (Bwat)

Fonksyon:Dramatikman redwi vitès motè a pou ogmante koupl pou leve chay lou.

C. Tanbou

Fonksyon:Yon silenn asye alantou ki kòd fil la blese. Groove li yo gide kòd la respire.

D. Fil kòd

Fonksyon:Kab fleksib, ki gen gwo -fòs ki konekte tanbou a ak blòk zen an. Li fèt pou fòs rupture ekstrèm.

E. Kwòk blòk

Fonksyon:Asanble ki kenbe chay la. Li konsiste de pouli (pouli), yon zen, ak yon seri.

Gaviyon:Pouli milti-ki renur ki pèmèt kòd fil la pase, bay avantaj mekanik.

Hook:Hook asye fòje ki kenbe chay la. Ekipe ak yon seri sekirite pou anpeche fistibal glise.

F. Fren

Fonksyon:Eleman sekirite esansyèl.

Fren prensipal anvwaye:Yon fren otomatik, prentan -set, elektrik lage ki sitiye sou arbr motè a. Li angaje si pouvwa a pèdi.

Fren Segondè (Si ou vle):Yon fren ijans oswa fren chaj pou plis sekirite sou asansè kritik.

G. Chanjman Limit Hoist

Fonksyon:Aparèy sekirite kritik ki otomatikman koupe pouvwa motè anvwaye a pou anpeche blòk zen an depase -vwayaje ak frape tanbou a (limit anwo) oswa tè a (limit pi ba).

4. Sistèm elektrik ak kontwòl

A. Kabin kontwòl oswa Estasyon Pendant

Kontwòl pendant:Yon estasyon kontwòl bouton ki sispann, pouse-ki pèmèt operatè a kontwole tout fonksyon teknik depi atè a. Sa a se metòd ki pi komen pou trepye QD.

Kabinè operatè a:Yon kabin ki fèmen ki monte sou pon an pou operatè a chita, ki itilize pou pi gwo trepye oswa aplikasyon ki mande pi bon vizibilite.

B. Kontwòl Remote Radyo (Si ou vle)

Fonksyon:Pèmèt operatè a kontwole teknik la san fil soti nan yon pwen vantaj ki an sekirite ak pi bon sou planche a.

C. Kontwòl Panel / Panel Box

Fonksyon:Kay dekonekte pouvwa prensipal la, kontakè, rle surcharge, kondui frekans varyab (VFD), ak kontwolè lojik pwogramab (PLC) ki jere pouvwa teknik la ak lojik.

D. Aparèy sekirite

Limit switch:Pou leve (monte/desann) ak vwayaje (fen-de-ray pou pon ak chariot).

Anemomèt (mèt vitès van):Pou trepye enstale deyò.

Sistèm Anti-Kolizyon:Pou aplikasyon kote plizyè trepye opere sou menm pist la.

Endikatè Moman chaj (LMI) / Selil chaj:Peze chay la epi li ka bay avètisman surcharge.

5. Sistèm pist (Estrikti oksilyè)

Fonksyon:Estrikti a fiks ki sipòte teknik la k ap deplase. Pandan ke li pa fè pati teknik nan tèt li, li se absoliman kritik pou operasyon an sekirite li yo.

Eleman:

Rail pist:Gwo -ray asye (egzanp, P38, P43, QU70) monte sou estrikti sipò a.

Travès pist:Tipikman lajè-bride I-travès oswa bati-poutre bwat ki sipòte ray yo. Yo konekte ak kolòn bilding lan oswa yon estrikti sipò separe.

Klip Rail / Fastener:Tache tren an nan gwo bout bwa pist la.

Sispann fen:Baryè fizik lou-nan pwent ekstrèm pis aterisaj la pou anpeche teknik la kouri sou ray yo.

Trase

Prensipal teknik





Avantaj QD Double Girder Overhead Cranes

Trepye QD yo se estanda endistri pou leve-devwa lou pou yon rezon. Yo ofri yon konbinezon de fòs, presizyon, ak fyab ki pa gen parèy pa ekipman pi lejè.

1. Gwo Kapasite Chaj & Gwo - Pèfòmans Devwa

Avantaj debaz:Ki fèt pou okipechay loutipikman soti nan5 tòn jiska 550 tònak pi lwen. Konstriksyon gaya doub travès yo distribye chaj la respire, minimize estrès ak deformation.

Benefis:Yo se solisyon an -pou travay levage endistriyèl ki pi egzijan yo, depase trepye yon sèl travès (LD) nan tou de kapasite ak rezistans.

2. Wotè Hook siperyè

Avantaj debaz:Leve a monte sou yon chariot ki kouri sou tèt travès yo, pa anba yo. Konsepsyon sa a maksimizeespas leve vètikalant zen an ak sistèm pist la.

Benefis:Ou ka leve chay pi wo, sa ki fè yo ideyal pou bilding kote maksimize wotè klè anba teknik la se kritik pou anpile, manyen atik wo, oswa itilize volim bilding avèk efikasite.

3. Excellent Hook Apwòch

Avantaj debaz:Trolley la ka vwayaje sou tout longè travès pon an, sa ki pèmèt zen an jwenn trè pre mi yo nan fen bilding lan (apwòch zen fèmen).

Benefis:Li siyifikativman diminye "espas mouri" nan atelye a. Ou ka leve epi mete chay prèske kole sou miray la, maksimize zòn etaj ou ka itilize.

4. Durabilité eksepsyonèl ak lavi sèvis long

Avantaj debaz:Bati ak plak asye lou-devwa, kondui pwisan, ak eleman endistriyèl-, trepye QD yo fèt pourijid, itilizasyon kontinyèlnan anviwònman difisil (FEM A3 a A5 klas devwa).

Benefis:Yo ofri yon lavi ki pi long, pi ba pri antretyen alontèm-, ak pi wo fyab pase trepye ki pi lejè, bay yon pi bon retounen sou envestisman pou aplikasyon entansif.

5. Amelyore Sekirite ak Estabilite

Avantaj debaz:Konsepsyon an doub travès bay imansfrigidité ak estabiliteanba chaj, minimize balanse epi asire mouvman leve, kontwole ak vwayaj lis. Yo ka ekipe ak karakteristik sekirite avanse tankou limiteur surcharge, sistèm pou sispann ijans, ak aparèy anti-kolizyon.

Benefis:Kreye yon anviwònman travay ki pi an sekirite, pwoteje tou de chay la ak enfrastrikti a, epi li esansyèl pou manyen materyèl chè, delika oswa danjere.

6. Versatility ak personnalisation

Avantaj debaz:Pandan ke yon modèl estanda, QD teknik la trè customizable. Li ka ekipe ak:

Divèskwòk(C-zen, pwan zen)

Atachman espesyalize(elektwomayman, lifters vakyòm, pwan)

Sistèm kontwòl(pandan, kabin, radyo remote)

Sistèm automatisationpou entegrasyon nan liy pwodiksyon yo

Benefis:Èske yo ka adapte pou anfòm bezwen egzak yon pwosesis espesifik oswa endistri.

7. Fasilite nan antretyen

Avantaj debaz:Konpozan kle tankou mekanis anvwaye, bwat, ak inite kondwi yoaksesib fasilpou enspeksyon ak antretyen paske yo monte sou tèt travès yo oswa sou chariot la.

Benefis:Diminye tan D 'pou sèvis ak reparasyon, kenbe operasyon ou yo mache san pwoblèm.



Aplikasyon nan QD Double Girder Overhead Cranes

Avantaj ki genyen nan teknik QD la fè li endispansab atravè yon pakèt endistri lou. Ou pral tipikman jwenn yo nenpòt kote gaya, serye, ak pwisan leve obligatwa.

1. Faktori & Asanble Plant yo

Ka itilize:Deplase matyè premyè lou (bobin asye, plak), pwezante gwo konpozan pandan asanble (egzanp, baz machin, ankadreman machin), ak manyen machandiz fini lou.

Egzanp:

Otomobil:Leve blòk motè, chasi, ak mouri Stamping.

Machin lou:Asanble gwo pneu, turbin, ak près.

Boutik fabrikasyon:Manyen gwo seksyon asye pou soude ak koupe.

2. Steel Processing & Metalworking

Ka itilize:Manyen matyè premyè (lingo, dal), k ap deplase pwodwi atravè liy pwosesis (woule moulen, tretman chalè), ak chaje / fini pwodwi fini (bobin, fèy, travès).

Egzanp:Sant sèvis asye, fondri, boutik fòje.

3. Depo ak Lojistik (Gwo -Devwa)

Ka itilize:Leve ak deplase machandiz palèt trè lou, ekipman endistriyèl, ak gwo resipyan ki depase kapasite charyo estanda oswa trepye yon sèl.

Egzanp:Lakou depo ekipman lou, waf anbake ak resevwa pou machin, gwo-depo pyès.

4. Jenerasyon pouvwa

Ka itilize:Esansyèl pou antretyen ak konstriksyon travay. Itilize pou leve turbin, dèlko, transfòmatè, ak lòt konpozan enpòtan anpil pandan asanble plant la ak pou antretyen pwograme.

Egzanp:Sal turbine baraj idwoelektrik, bilding turbine plant tèmik, baie antretyen enstalasyon nikleyè.

5. Papye & Pulp Mills

Ka itilize:Manyen gwo woulo papye lou ak konpozan antretyen masiv tankou tanbou seche rad ak seksyon pou laprès.

Egzanp:Koulwa machin papye, zòn fini, depo woulo liv.

6. Plant Siman ak Chimik

Ka itilize:Deplase machin lou tankou moulen, fou, ak mixer masiv pou operasyon antretyen ak reparasyon.

Egzanp:Bay antretyen plant, zòn pwodiksyon ak ekipman pwosesis lou.

7. Shipping ak konstriksyon bato

Ka itilize:Deplase eleman gwo bato (pati motè, seksyon kòk), manyen kago lou, ak fè antretyen lakou.

Egzanp:Andedan kay la waf sèk, gwo sal fabwikasyon eleman.

Pwosesis manifakti aQDY métallurgique Distribisyon pon teknikenplike kontwòl kalite strik ak jeni espesyalize asire durability, rezistans chalè, ak sekirite. Anba a se yon etap-pa-dekonpozisyon pwosedi pwodiksyon an:

1. Design & Jeni

Chaj ak analiz anviwònman– Kalkil poukapasite leve (5–500+ tòn), span, ak rezistans chalè.

CAD/3D Modeling– Konsepsyon estriktirèl, simulation estrès (FEA), ak konfòmite akISO, FEM, oswa GB estanda.

Personnalisation– Karakteristik opsyonèl (eksplozyon-prèv, anvwaye izole, automatisation) yo entegre.



2. Seleksyon materyèl ak preparasyon

Main Girders & End Cha– Asye ki gen gwo -fòs (Q345B, Q460C) oswa chalè -rezistan asye alyaj.

Fil kòd & Kwòk– Espesyalchalè -trete asye alyaj(pou manyen metal fonn).

Eleman elektrik– Kab, motè, ak materyèl izolasyon ki reziste -tanperati-.



3. Fabrikasyon eleman kle yo

A. Konstriksyon Pon Girder

Koupe ak soude- CNC plasma / lazè koupe pou presizyon;soude ak arc submerged (SAW)pou jwenti -wo fòs.

Tretman Chalè– Estrès-soulaje recuit pou anpeche deformation.

D'- Perçage, fraisage, ak sifas fanm k'ap pile pou presizyon asanble.

B. Asanble Hoist & Trolley

Leve tanbou ak bwat- Machin pou operasyon lis; teste anba1.25x rated chaj.

Fren ki reziste -Chalè– Doub -disk oswa fren elektwomayetik pou echèk-kenbe san danje.

Louch Hook & Sekirite Latch– Fòje ak ultrasons teste pou fant.

C. End Trucks & Track System

Machin wou ak tren- Wou asye fè tèt di toujou pou lavi mete long.

Kondwi motè ak redukteur– Ekipe akmekanis anti-patinpou chay lou.



4. Entegrasyon sistèm elektrik ak kontwòl

Festoon/Kondiktè Bar System– Pou ekipman pou pouvwa sou pist la.

Kondwi frekans varyab (VFD)- Pou kontwòl vitès lis ak efikasite enèji.

Sikui Sekirite- Detèktè Surcharge, switch limit, ak kanpe ijans.

Kontwòl Operatè yo– Pendant, kabin, oswasistèm aleka/otomatik.



5. Sifas Tretman & Pwoteksyon Kowozyon

Sandblasting (SA 2.5 Klas)- Retire rouye ak amelyore adezyon penti abazde.

Tanperati segondè-Pentire/Kouch– Zenk-jadendanfan rich + chalè-rezistans (jiska800 degre).

Izolasyon eleman kritik– Fib seramik oswa kouch refractory sou kwòk ak kòd.



6. Asanble & Tès

A. Chèk pre-asanble a

Enspeksyon dimansyon nan travès, Trolley, ak cha fin.

Aliyman ray pist ak tren teknik.

B. Tès chaj (pa estanda ISO 4310 / GB)

Pa gen -Tès chaj- Tcheke motè, fren, ak fonksyon vwayaj.

Tès chaj estatik – 1.25x rated kapasitepou 10+ minit.

Tès dinamik chaj – 1.1x kapasite ratedak mouvman repete.

Tès Fren Ijans– Verifye echèk-mekanis ki an sekirite.

C. Validasyon rezistans chalè (pou trepye fonderie)

Ekspozisyon tanperati -simule (si sa nesesè).



7. Anbalaj & Livrezon

Demonte (si sa nesesè)– Pou gwo trepye, konpozan yo anbake separeman.

Anbalaj Anti-Korozyon– VCI fim oswa desiccant pou transpò lòt bò dlo.

Dokimantasyon– Manyèl, rapò tès, ak sètifikasyon (CE, ISO, GOST, elatriye).



8. Enstalasyon ak Komisyonin (Sou-Site)

Aliyman pist ak remonte teknik.

Final tès chaj ak fòmasyon operatè.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
