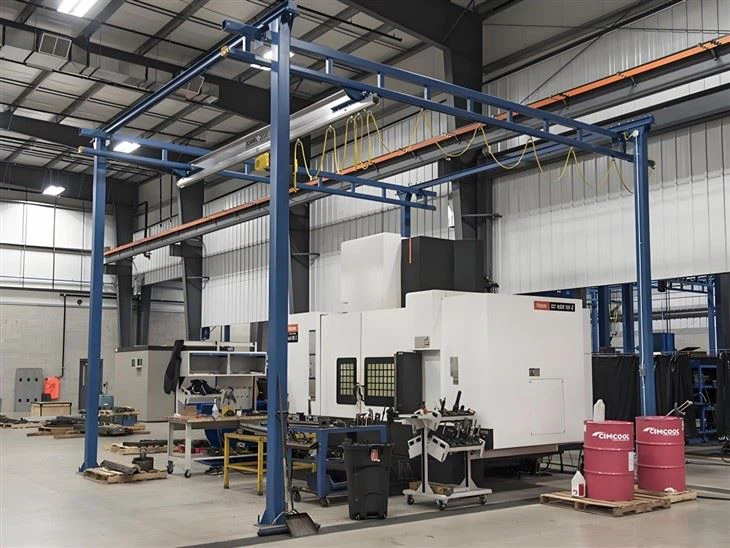

Gorbel Workstation Bridge Crane

Gorbel estasyon travay anlè teknik - Deskripsyon pwodwi
Gorbel estasyon an sou tèt li se yon ergonomic, pèfòmans-wo materyèl manyen solisyon ki fèt amelyore pwodiktivite ak sekirite travayè yo.
Li bay lis, fasil chaj mouvman ak se ideyal pou manifakti, asanble ak anviwònman depo.
Konsepsyon an modilè se fasil dilatabl ak adaptab nan yon varyete de aplikasyon pou.
Kapasite nan chaj segondè sipòte charj soti nan 150 liv (68 kg) a 4, 000 liv (1,814 kg).
Mouvman fasil diminye fatig operatè ak lis, egzak pwezante chaj. Freestanding oswa plafon Mount Opsyon: Ofri enstalasyon fleksibilite.

Pwa (kg): 1000

Eleman Nwayo: motè, bwat, motè

Kote ki gen orijin: Henan, Lachin

Garanti: 1 ane

Videyo sortan-enspeksyon: Bay

Rapò tès machin: Bay

Karakteristik Crane: Fasil opere Girder Bridge Crane

Sous pouvwa: 3p 220--440 V\/50Hz60Hz

Metòd kontwòl: kontwòl tè+kontwòl remote

Devwa travay: yon 3- a5

Kalite teknik: teknik gwo bout bwa fleksib

Koulè: koulè Customized akseptab

Itilizasyon: Leve Materyèl

Espesifikasyon: bra wotasyon fleksib

1.Main gwo bout bwa

Gwo bout bwa prensipal la nan yon estasyon estasyon Gorbel anlè se prensipal manm nan estriktirèl orizontal ki sipòte teknik la ak Trolley, pèmèt yo pou avanse pou pi ansanm longè li yo. Li jwe yon wòl enpòtan anpil nan pote chaj la ak efektivman distribye pwa nan yon sistèm teknik estasyon.
Se gwo bout bwa prensipal la tipikman te fè nan segondè-fòs asye oswa aliminyòm (pou aplikasyon pou limyè).
Se gwo bout bwa a prensipal ki fèt yo dwe fò ankò lejè maksimize leve efikasite.

Leve sistèm

Sistèm nan leve nan yon Gorbel estasyon estasyon teknik tipikman konsiste de eleman kle sa yo:
1. anvwaye
Elektrik chèn gende (ki pi komen)
Fil kòd gende (pou pi lou charj)
Manyèl gende (pou pi lejè aplikasyon)
2. Trolley
Motorized oswa manyèl, pèmèt gende a pou avanse pou pi sou pon an.
3. Bridge & sistèm pist
Bridge: deplase sou pis aterisaj yo, spanning lajè a nan estasyon an.
Pye aterisaj: tren fiks ki sipòte mouvman an pon.
4. Kamyon Fen & Sistèm Festooning
Kamyon Fen: Sipòte ak gide pon an sou pis aterisaj yo.
Sistèm Festooning: câbles elektrik oswa tiyo lè kap founi bay pouvwa\/kontwòl.
5. Kontwòl
Kontwòl pendant (branche aleka)
Kontwòl san fil remote
Sistèm pouse-rale (pou operasyon manyèl)

3.endtranspò

Ankadreman an fen nan yon Gorbel estasyon estasyon teknik se yon eleman kritik ki sipòte ak gide pon an ansanm sistèm nan tras. Li tipikman gen ladan:
Wou: BEARINGS bon jan kalite asire lis mouvman sou track la.
Sistèm kondwi (si ou vle): opsyon mouvman elektrik oswa manyèl.
Pwen Koneksyon: byen tache ak gwo bout bwa a pon.
Konsepsyon ba-friksyon: asire mouvman fasil ak rezistans minim.

4.crane mekanis vwayaje

Mekanis nan vwayaje nan yon Gorbel estasyon estasyon teknik konsiste de plizyè eleman kle ki pèmèt mouvman lis ak efikas nan teknik la ansanm estasyon an. Isit la nan yon pann nan ki jan li fonksyone:
1. Mekanis Vwayaj Bridge
Kamyon fen: teknik pon an deplase sou pis aterisaj yo atravè kamyon fen yo, ki ekipe ak wou oswa BEARINGS.
Wou: wou sa yo tipikman kouri andedan tren ki fèmen oswa sou tèt yon I-gwo bout bwa, tou depann de kalite a teknik.
Trolley Drive (si ou vle): Si motè, pon an ka gen yon sistèm kondwi Trolley ki pouse teknik pon an otomatikman.
2. Sistèm pist
Track ki fèmen oswa I-gwo bout bwa: Gorbel trepye estasyon souvan itilize sistèm tras ki fèmen pou lis, mouvman ergonomic.
Ray pist: monte sou kolòn sipò oswa estrikti plafon, sa yo pèmèt pon an pou avanse pou pi lib nan tout zòn nan travay.
3. Manyèl vs.
Manyèl pouse-rale: Anpil trepye estasyon Gorbel itilize yon sistèm manyèl pouse-rale kote operatè a deplase pon an nan men yo.
Vwayaj motè (si ou vle): Pou pi gwo chvoch oswa pi lou charj, kèk trepye estasyon vini ak yon sistèm kondwi motè ki automatise mouvman.
4. mekanis Trolley
Manyèl oswa motè Trolley: se gende a monte sou yon Trolley ki vwayaje sou pon an.
BEARINGS Smooth & Low Friction: Gorbel Cranes yo fèt pou lis, ki ba-efò mouvman, diminye fatig operatè.

5.Trolley mekanis vwayaje

Mekanis nan Trolley vwayaje nan yon teknik Gorbel Workstation Bridge ki responsab pou deplase gende a ansanm gwo bout bwa a pon, sa ki pèmèt pou pwezante chaj ak egzak chaj. Gorbel trepye estasyon travay yo konnen pou lejè yo, konsepsyon modilè ak fasilite nan mouvman.
Eleman nan mekanis nan vwayaje Trolley:

• Trolley Frame - estrikti a ki sipòte gende a ak wou.
• Wou - tipikman te fè nan nilon oswa asye, ki fèt pou lis woule ansanm tras la pon.
• BEARINGS-Bay mouvman ba-friksyon ak rezistans.
• Fen sispann - anpeche Trolley a soti nan k ap deplase pi lwen pase seri a vwayaj ki fèt.
• Sistèm kondwi (si motè) - gen ladan yon motè, bwat, ak wou kondwi pou mouvman mache.

Avantaj nan mekanis Gorbel Trolley:

• Mouvman lis ak fasil akòz wou-wo kalite ak BEARINGS.
• Ba antretyen ak mwens konpozan mekanik.
• Konsepsyon modilè pèmèt entegrasyon fasil nan diferan kouman estasyon travay.
• Konstriksyon ki lejè, diminye fatig travayè yo ak ogmante pwodiktivite.

6. wou

Wou an teknik nan yon estasyon estasyon Gorbel anlè se yon eleman kritik asire mouvman lis sou yon pist oswa pon.
Se wou a teknik nan yon teknik estasyon Gorbel sou tèt li tipikman te fè nan asye fè tèt di toujou oswa nilon asire durability ak operasyon lis.
Li fèt ak machining presizyon pou misyon pou minimize trennen ak mete. Se aliye a tache nan kamyon an fen nan teknik la sou tèt li. Se pote a ekipe ak-wo kalite BEARINGS diminye friksyon.
Gwosè ak kapasite chaj: varye depann sou kapasite a nan teknik la estasyon (egzanp, 250 liv a 4, 000 liv).

Kalite wou:
Wou asye: Pou aplikasyon pou lou-devwa ak kapasite chaj segondè.
Nylon\/an poliyiretàn wou: diminye bri, bay mouvman douser, ak anpeche mete sou aliminyòm oswa fèmen pis aterisaj.

7. Crane Hook

Kwòk la teknik nan Gorbel estasyon Bridge la teknik se yon pati enpòtan pou leve fasil ak deplase nan charj.

Fonksyon: se zen an teknik ki fèt yo dwe byen tache nan yon fistibal, chèn oswa lòt Pwodwi pou Telefòn manipilasyon yo san danje okipe chay la. Li se souvan itilize pou operasyon manyen materyèl nan yon espas travay ki deziyen.

Karakteristik konsepsyon

Materyèl la se asye wo-fòs alyaj, ki se dirab ak an sekirite. Fòm lan se yon ouvèti lajè-bouch oswa Obtenir yo anpeche chay la soti nan glise la. Avèk kapasite nan Swivel, yo ka zen an Swivel dwe itilize aliman chaj la fleksiblman.

Motè

Gorbel Workstation Bridge Cranes tipikman itilize elektwonik ki mache ak motè ki fèt pou lis, egzak leve. Espesifikasyon yo motè depann sou modèl la gende ak kapasite sistèm lan. Faktè kle yo enkli:
Voltage: souvan 230V oswa 460V pou twa-faz sistèm, epi pafwa 115V pou yon sèl-faz opsyon.
Puisans (HP): varye ki baze sou kapasite leve; Ki pi piti trepye ka itilize 1\/2 motè HP, pandan y ap pi gwo modèl ka bezwen 2 hp oswa plis.
Sik devwa: ki fèt pou kòmanse souvan ak arè ak efikasite segondè.
Sistèm kontwòl: Souvan gen ladan kondui frekans varyab (VFD) pou kontwòl vitès.
Kalite ki gen pouvwa a: kapab elektwonik chèn oswa fil kòd kòd, tou depann de aplikasyon an.

.

Son ak limyè alam sistèm & limite switch

Yon sistèm alam son ak limyè ak yon switch limit yo se eleman sekirite enpòtan pou yon teknik Gorbel Workstation Bridge. Men ki jan yo fonksyone:
1. Son ak limyè alam sistèm:
Objektif: Alèt travayè nan zòn nan lè teknik la se nan operasyon, diminye risk pou yo aksidan.
Karakteristik:
Alam ki ka tande: Yon vibrer byen fò oswa sirèn ki aktive lè teknik la deplase.
Endikatè vizyèl: limyè kap flache (ki ap dirije oswa strobe) bay yon siyal avètisman, espesyalman nan anviwònman fè bwi.
Aktivasyon otomatik: se sistèm lan anjeneral entegre ak kontwòl teknik ak aktive pandan mouvman oswa leve operasyon yo.
2. Limite switch:
Objektif: Anpeche sou-vwayaj nan pon an teknik, gende, oswa Trolley, pwoteje tou de ekipman ak pèsonèl.

10. Aparèy sekirite

1. Pwoteksyon Surcharge
Anpeche teknik la soti nan leve charj pi lwen pase kapasite rated li yo, diminye risk pou yo echèk estriktirèl.
2. Bouton Stop Ijans
Pèmèt operatè yo byen vit sispann mouvman teknik nan ka ta gen yon ijans.
3. Limite switch
Switch limit vwayaj: anpeche Trolley a ak gende soti nan k ap deplase pi lwen pase limit mete.
Leve limit switch: sispann gende a soti nan sou-leve oswa sou-bese chay la.
4. Aparèy Anti-Drop
Asire gende a ak Trolley rete garanti sou gwo bout bwa a pon, anpeche detachman aksidan.
5. Sekirite seri sou Kwòk
Anpeche chay la soti nan glise nan zen an pandan operasyon an.
6. Sistèm kontwòl ba-vòltaj
Redwi risk pou yo chòk elektrik lè l sèvi avèk sikwi kontwòl ki ba-vòltaj.
7. Sistèm frenaj
Echèk-ki an sekirite fren: otomatikman angaje yo nan ka ta gen pouvwa echèk yo anpeche gout chaj aksidan.
Trolley ak pon fren: ede kontwòl epi yo sispann mouvman fèt san pwoblèm.
8. Sistèm Evite kolizyon (Si ou vle)
Detektè detekte obstak ak anpeche kolizyon ant trepye miltip oswa objè nan zòn nan travay.
9. Design ergonomic
Mouvman lis ak konstriksyon ki lejè diminye fatig operatè ak amelyore kontwòl.
10. Kloti pwoteksyon pou eleman elektrik
Shields eleman elektrik soti nan pousyè, imidite, ak kontak aksidan.

11. mòd kontwòl

Gorbel Workstation Bridge Cranes ka kontwole lè l sèvi avèk diferan mòd depann sou konfigirasyon an sistèm ak kondisyon itilizatè. Mòd kontwòl prensipal yo enkli:
1. Manyèl kontwòl (pouse\/rale)
Operatè a manyèlman deplase pon an ak Trolley pa pouse oswa rale yo.
Itilize pou aplikasyon pou limyè-devwa.
Ofri pwezante egzak ak efò minim.
2. Kontwòl pendant
Yon pendant branche itilize pou kontwole mouvman an gende (moute\/desann) epi pafwa pon an\/mouvman Trolley.
Komen pou monte mache ak trepye estasyon.
Ofri plis kontwòl konpare ak sistèm manyèl.
3. Radyo kontwòl remote
Yo itilize yon aleka san fil pou opere teknik la.
Pèmèt operatè a kontwole teknik la soti nan yon distans pou pi bon sekirite ak fleksibilite.
Ideyal pou aplikasyon ki mande leve souvan ak mouvman.
4. Varyab Frekans Drive (VFD) kontwòl
Sèvi ak yon VFD bay akselerasyon lis ak frenaj.
Redwi mete ak chire sou sistèm lan.
Amelyore presizyon kontwòl ak efikasite.

12.sketch

Prensipal teknik

Gorbel Workstation Bridge Cranes ofri plizyè avantaj, fè yo yon chwa popilè pou manyen materyèl nan endistri divès kalite. Isit la yo se benefis yo kle:
1. Ogmante pwodiktivite
Redwi fatig travayè pa minimize efò leve manyèl.
Pèmèt mouvman lis ak rapid nan charj.
Amelyore efikasite workflow ak diminye D '.
2. Design ergonomic
Redwi risk pou yo blesi nan espas travay pa minimize souch sou travayè yo.
Ofri mouvman fasil ak fasil ak rezistans ki ba.
3. customizable ak modilè
Disponib nan konfigirasyon otonòm oswa plafon-monte.
Ka elaji oswa modifye nan anfòm espas travay diferan.
4. Kapasite segondè chaj ak konsepsyon ki lejè
Ka okipe charj jiska 4, 000 lbs pandan w ap kenbe operasyon lis.
Opsyon aliminyòm ak asye pon asire durability ak manyen ki lejè.
5. Mouvman lis ak egzak
Sèvi ak konsepsyon tras ki fèmen pou rezistans minim.
Asire egzak pwezante nan materyèl ak efò minim.
6. fasil enstalasyon ak antretyen
Asanble rapid ak senp ak dezòd minim.
Mande pou mwens antretyen konpare ak trepye sou tèt tradisyonèl yo.
7. Pri-efikas
Pi ba envestisman inisyal konpare ak trepye sou tèt tradisyonèl yo.
Redwi depans travay pa amelyore efikasite ak diminye blesi.
8. Sekirite amelyore
Konsepsyon tras ki fèmen diminye akimile pousyè tè, asire operasyon lis.
Minimize mouvman chaj balanse ak envolontè.

Gorbel Workstation Bridge Cranes yo versatile epi yo ka aplike nan divès endistri yo amelyore manyen materyèl, efikasite, ak sekirite. Men kèk aplikasyon komen:

• Liy Asanble: trepye sa yo ka itilize pou ede nan leve ak deplase pati nan liy asanble yo, amelyore pwodiktivite travayè yo pa diminye souch fizik.
• Faktori Enstalasyon: Ideyal pou leve pati lou oswa zouti nan yon anviwònman manifakti, yon Gorbel Workstation Bridge Crane ka ede rasyonalize workflows ak diminye manyèl leve blesi.
• Operasyon Depo: Nan depo, trepye sa yo ede nan retwouve, òganize, ak deplase envantè, diminye risk pou yo domaj nan machandiz ak amelyore òganizasyon depo.
• Reparasyon ak antretyen: Yo ka itilize nan anviwònman antretyen yo leve ekipman lou oswa konpozan pou reparasyon oswa sèvis, fè li pi fasil pou teknisyen fè travay yo.
• Shipping ak k ap resevwa: Gorbel trepye estasyon ede chaje ak dechaje pwodwi yo, diminye efò a manyèl yo mande yo ak vitès moute pwosesis la anbake.

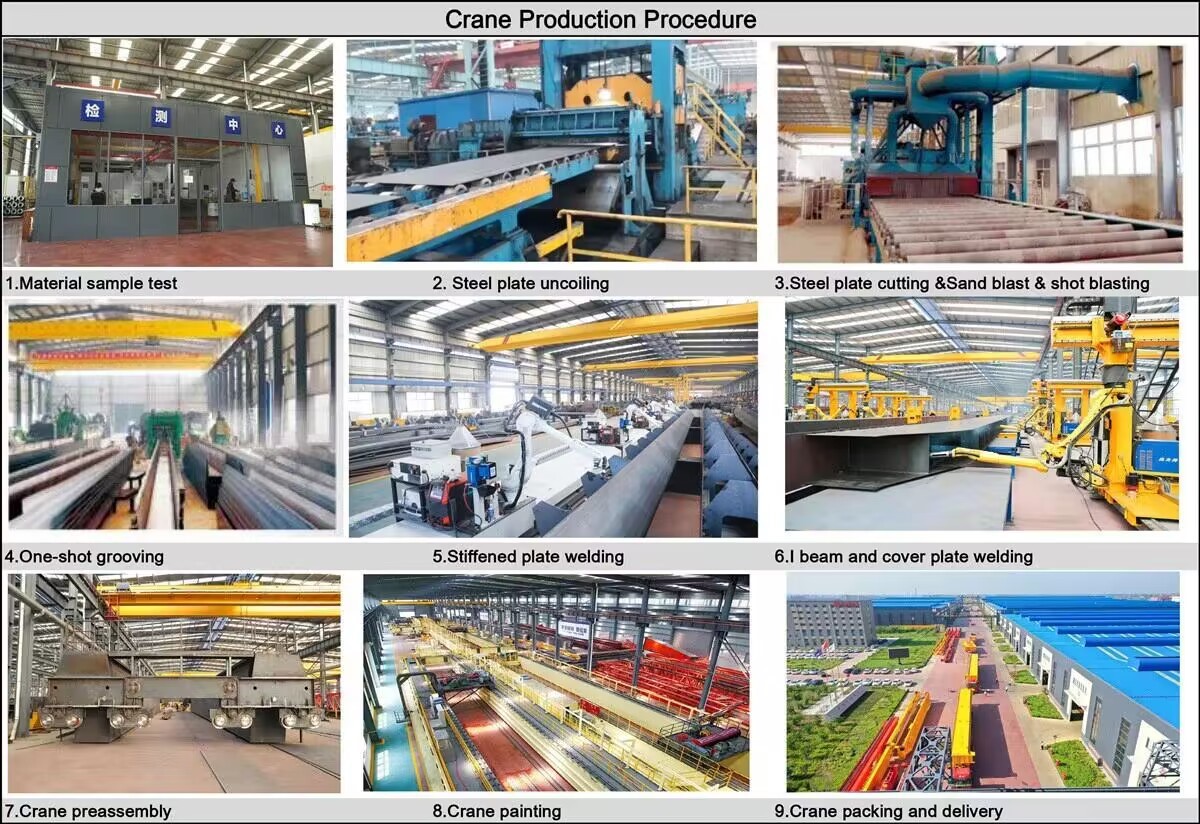

Pwosedi pwodiksyon an pou yon Gorbel estasyon estasyon teknik jeneralman swiv yon seri etap ofisyèl, ki soti nan konsepsyon ak materyèl Smart apwovizyone asanble ak kontwòl kalite. Isit la nan yon BECA de pwosesis la:

• Design ak personnalisation:
• Kondisyon pou Kliyan: Premye etap la enplike nan konprann bezwen espesifik yo nan kliyan an, ki gen ladan kapasite a pwa, span, ak wotè nan teknik la.
• Jeni Design: Ekip la Jeni kreye yon konsepsyon Customized, konsidere kapasite chaj, dimansyon, ak anviwònman an travay gen entansyon.
• Akizisyon materyèl:
• Steel ak konpozan: Steel se materyèl prensipal la itilize pou estrikti a teknik. Pati tankou senti, travès, ak tren yo souse nan founisè apwouve yo.
• Konpozan elektrik: Pou trepye mache, eleman elektrik yo tankou motè, fil elektrik, ak sistèm kontwòl yo tou souse.
• Koupe ak mete:
• Koupe asye: eleman yo asye (egzanp, travès, kamyon fen) yo koupe nan longè ki nesesè yo lè l sèvi avèk machin koupe (egzanp, lazè, plasma, oswa koupe oksil-gaz).
• Mete ak soude: pati yo asye yo ki gen fòm ak soude nan fondasyon an, asire yo matche ak espesifikasyon yo konsepsyon.
• Asanble nan konpozan teknik:
• Asanble nan Bridge: Bridge Crane a (gwo bout bwa a orizontal) se reyini pa rantre nan sentiwon yo, kamyon fen, ak nenpòt ki manm kwa nesesè.
• Enstalasyon nan tren: se sistèm nan tras enstale gide Trolley a ak gende sou pon an.
• Ice ak Trolley enstalasyon: Pou trepye ki mache ak, gende a ak asanble Trolley yo enstale sou pon an. Sa gen ladan motè, angrenaj, ak contrôleur.
• Entegrasyon elektrik:
• Sistèm fil elektrik ak kontwòl: se fil elektrik la enstale, konekte motè yo, panèl kontwòl, ak sistèm sekirite. Pral panèl la kontwòl dwe Customized selon karakteristik Crane a (egzanp, kontwòl pendant oswa kontwòl san fil).
• Tès ak kalibrasyon:
• Tès chaj: se teknik la sibi tès chaj asire li ka san danje okipe kapasite a rated.
• Tès elektrik ak sekirite: sistèm elektrik yo tcheke pou fonksyonalite apwopriye, ki gen ladan kontwòl, switch limit, ak sistèm sispann ijans.
• Kalibrasyon: kontwòl teknik la kalibre asire lis operasyon ak reyaksyon.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout te rive 85%.
