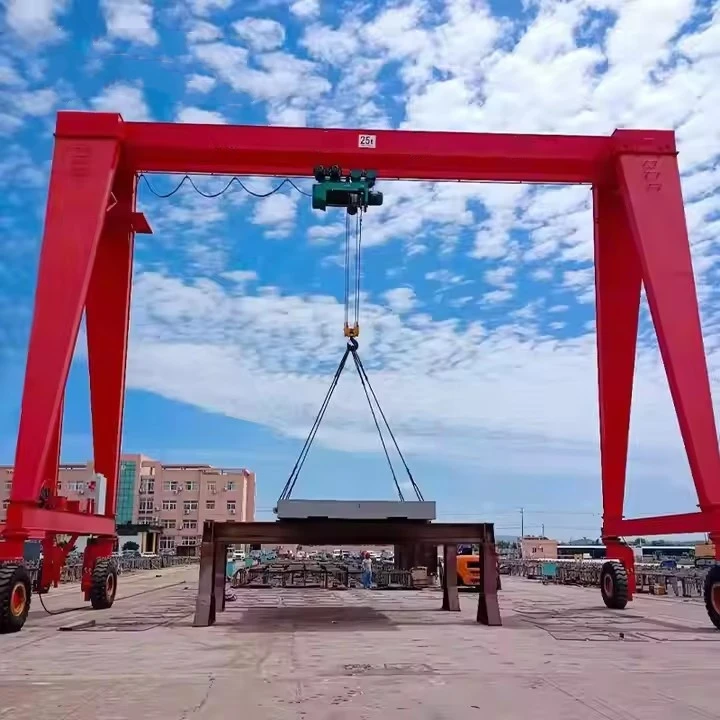

Single-Girder elektrik kawotchou fatige Gantry Crane

Karakteristik kle yo

Mobilite

Ekipe akkawotchou kawotchou(souvan konpwesyon oswa solid) pou mouvman fasil san yo pa ray fiks yo.

Apwopriye poudeyò\/andedan kay laSèvi ak sifas plat tankou konkrè oswa asfalt.

Leve mekanis

Single-Girder Design(pi lejè ak plis pri-efikas pase doub-girder).

Zile elektrik(egzanp, 5- tòn kapasite) akdouble-vitèsOpsyon (egzanp, 5 m\/min chaj plen, 0. 8 m\/min presizyon).

Volontèmanyèl oswa motè Trolleypou mouvman lateral.

Kontwòl ak Sekirite

Kontwòl pendantouRadyo Remotepou fleksibilite operatè.

Limite switch, Surcharge pwoteksyon, ak anti-kolizyon aparèy.

Konpozan Schneider\/KC elektrik(Komen nan modèl prim).

Ekipman pou pouvwa

Creole:380V\/50Hz\/3- Faz AC(reglabl pou estanda rejyonal yo).

Altènatif: dèlko dyezèl pou kote aleka.

Konparezon ak altènativ

Ka Etid & Innovations

Kote ki gen orijin: Henan, Lachin

Garanti: 2 zan

Pwa (kg): 60000 kg

Videyo sortan-enspeksyon: Bay

Rapò tès machin: Bay

Aplikasyon: depo, faktori ak lòt kote

Kalite Crane: Bwat Kalite Gantry Crane

Vwayaje vitès: 20m\/min

Leve mekanis: elektrik gende

Metòd kontwòl: Kontwòl Ground+ Kontwòl Remote (Customized)

Travay devwa: A5

Tanperati k ap travay: -20 ~ +40 degre

Vòltaj endistriyèl: 380v50hz3phanse oswa lòt

Koulè: Customized

Pèrsonalizasyon: aksepte

Yon sèl-girder kawotchou kawotchou-fatige Gantry Crane (RTG) konsiste de plizyè eleman kle ki travay ansanm asire operasyon ki san danje epi efikas leve. Anba la a se yon pann detaye nan pati prensipal li yo:

1. Main Girder (Bridge Beam)
Fonksyon: prensipal gwo bout bwa orizontal la ki sipòte Trolley a ak gende.

Materyèl: Tipikman te fè nan asye soude (bwat-kalite konstriksyon pou fòs).

Design: sèl-girder (pi lejè pase doub-girder, apwopriye pou mwens pase oswa egal a 20- tòn charj).

2. Kamyon fen (janm & wou)
Fonksyon: Sipòte anlè a ak pèmèt mobilite via kawotchou kawotchou.

Konpozan:

Kawotchou kawotchou: Pneumatic (pou absòpsyon chòk) oswa solid (pou durability).

Wheels & Axles: 4-8 wou ak kondui vwayaj motè.

Sistèm volan: manyèl oswa motè (pou kontwòl direksyon).

3. elektrik gende
Fonksyon: asanseur ak diminye charj vètikal.

Kalite:

Fil kòd gende: komen pou lou-devwa leve (5- tòn kapasite).

Chain gende: pi lejè ak plis kontra enfòmèl ant.

Karakteristik:

Doub-vitès leve (egzanp, 5 m\/min chaj plen, 0. 8 m\/min presizyon).

Pwoteksyon Surcharge ak switch sekirite tèmik.

4. Trolley
Fonksyon: Deplase gende a orizontal ansanm anlè a.

Kalite:

Manyèl Trolley: men-pouse (pou itilize limyè).

Trolley motè: elektrik-kondwi (pou kontwòl egzak).


5. Sistèm pouvwa ak kontwòl
Konpozan:

Panel elektrik: Kay Kontakteur, Relay, ak kasè Awondisman.

Metòd kontwòl:

Kontwòl pendant: inite pòtatif branche.

Radyo Remote: Wireless Operation (jiska 100m ranje).

Pouvwa ekipman pou: 380V\/50Hz\/3- faz AC (oswa ekivalan rejyonal).

.

6. Aparèy sekirite
Limit switch: Anpeche sou-vwayaj nan gende\/Trolley.

Anti-kolizyon sistèm: detèktè pou milti-crane anviwònman.

Sispann ijans: imedyatman koupe pouvwa.

Endikatè chaj: Montre pwa an tan reyèl.

7. Eleman Divès
Bumpers: kousinen kawotchou sou kamyon fen yo absòbe enpak.

Ekleraj: dirije limyè travay pou operasyon lannwit.

Outriggers: estabilize si ou vle pou te ajoute sekirite pandan asanseur.

Eskise

Prensipal teknik

Avantaj

Mobilite ak fleksibilite

Kontrèman ak tren-monte trepye gantry (RMG), RTGs ka lib transfere ant zòn travay akòz kawotchou kawotchou, fè yo ideyal pou anviwònman dinamik tankou pò ak depo.

Pa gen bezwen pou tren fiks, diminye depans enfrastrikti.

Efikasite enèji (modèl elektrik)

RTG elektrik (E-RTGs) ki mache ak elektrisite kadriyaj (egzanp, atravè bobin kab oswa liy glisman) konsome siyifikativman mwens enèji (egzanp, 1.8 kWh pou chak veso) konpare ak dyezèl ki mache ak RTGs (2.2 lit dyezèl pou chak veso).

Elimine emisyon dyezèl, diminye bri (4-5 dB pi ba) ak polisyon (zewo lafimen).

Pri-efikasite

Pi ba depans operasyonèl akòz redwi konsomasyon gaz ak antretyen (pa gen okenn motè dyezèl).

Design ki lejè (60% pi lejè pase RTG tradisyonèl) diminye presyon tè, koupe depans konstriksyon fondasyon.

Kontra enfòmèl ant & ekonomize espas

Desen sèl-girder yo pi lejè ak pi etwat pase doub-girder trepye, apwopriye pou ti atelye mwayen ki menm gwosè ak oswa anpile veso.

Automation & Sekirite Sosyal

Modèn E-RTGs entegre sistèm koleksyon pouvwa otomatik (egzanp, glisman liy oswa rapid-konekte ploge), diminye entèvansyon manyèl ak amelyore sekirite.

Karakteristik tankou Limiteur chaj, anti-kolizyon detèktè, ak kontwòl remote amelyore sekirite operasyonèl.

Pò & Terminals Veso

Manyen 20ft\/40ft resipyan nan anpile yad, ak fleksibilite pou avanse pou pi ant zòn yo.

Itilize nan sistèm ibrid ak RMGs pou itilize enèji optimize ak mobilite.

Depo & Sant Lojistik

Transpòte machin lou, anwoulman asye, oswa machandiz esansyèl nan zòn depo andedan kay la\/deyò.

Faktori ak atelye

Sipò liy asanble, espesyalman nan endistri otomobil oswa avyon ki egzije pwezante chaj egzak.

Sit Konstriksyon

Tanporè leve nan estrikti prefabrike oswa materyèl, swe mobilite pou adaptabilite sit.

Anviwònman espesyalize

Enstalasyon depo frèt: RTG elektrik evite pwoblèm echapman dyezèl.

Ti-echèl yad: Desen kontra enfòmèl ant anfòm espas limite.

1. Analiz Kondisyon & Design Teknik
Konsiltasyon Kliyan: Konprann bezwen espesifik kliyan an (kapasite chaj, span, leve wotè, anviwònman k ap travay, sistèm kontwòl, karakteristik sekirite).
Evalyasyon sit: Evalye sit la enstalasyon, kondisyon anviwònman an, ak nenpòt ki kontrent espesyal.
Konsepsyon jeni:
Devlope desen detaye 3D CAD ak kalkil estriktirèl pou girder a, cha fen, Trolley, gende, ak sistèm elektrik.
Customize konpozan tankou motè, fren, panno kontwòl, ak aparèy sekirite ki baze sou espesifikasyon pwojè.
Asire konfòmite avèk estanda entènasyonal (ISO, FEM, CMAA, elatriye).
2. akizisyon materyèl
Materyèl estrikti asye: sous plak asye-wo kalite, travès, ak Des (Q235b\/Q355b oswa ekivalan) pou girder la ak ankadreman.
Konpozan elektrik ak mekanik: Achte motè, bwat, fren, monte, panno kontwòl, switch limit, câbles, ak lòt eleman elektrik soti nan founisè apwouve.
Atik espesyalite: Lòd plis pati Customized (egzanp, eksplozyon-prèv motè, konpozan asye pur, oswa kowozyon ki reziste fini si sa nesesè).
3. Fabwikasyon estrikti asye
Koupe: Sèvi ak machin koupe CNC oswa zouti pou koupe lazè nan pwosesis plak asye ak Des selon espesifikasyon konsepsyon.
Beveling: Fè preparasyon kwen pou soude lè l sèvi avèk machin beveling.
Soudure:
Weld prensipal la, cha fen, ak lòt eleman estriktirèl dapre pwosedi soude sètifye.
Konduit enspeksyon soude (enspeksyon vizyèl, tès ultrasons oswa X-ray si sa nesesè).
Redresman: Sèvi ak près idwolik yo asire girder a ak ankadreman yo dwat ak dimansyon egzat.
MACHINING: pwen koneksyon kle machin (egzanp, baz wou, ray trolley) pou asanble egzak.
4. Tretman sifas
Sandblasting\/piki eksplozif: Retire rouye, echèl, ak enpurte sifas ki soti nan estrikti a asye reyalize Sa2.5 oswa pi bon klas sifas yo.
Penti\/kouch:
Aplike Jadendanfan ak fini rad ki baze sou kondisyon sa yo anviwònman an (egzanp, marin-klas penti pou trepye deyò).
Si ou vle: Aplike anti-korozyon, anti-estatik, oswa eksplozyon-prèv penti depann sou kondisyon kliyan an.
5. Asanble eleman
Ice & Trolley Asanble:
Rasanble sistèm elektrik la ak sistèm Trolley, ki gen ladan motè, redukteur Kovèti pou, kòd fil oswa chenn, ak blòk zen.
Pre-enstale switch limit, fren, ak bobin kab.
Asanble fen cha:
Enstale wou vwayaje, BEARINGS, tanpon, ak kondui sou cha yo fen.
Fil elektrik elektrik:
Pre-fil konpozan kle (egzanp, gende motè, motè Trolley) an akò ak Layout elektrik la.
Enstale sistèm kontwòl, câbles ekipman pou pouvwa, sistèm festoon, oswa transpòtè kab.
6. Pre-asanble & Fitting jijman
Pre-rasanble anlè a, fen cha, gende, Trolley, ak sistèm elektrik nan faktori a asire bon anfòm ak aliyman.
Konduit tolerans chèk sou dimansyon kritik (egzanp, span, anpatman, ak mezi dyagonal).
7. Tès faktori (enspeksyon pre-livrezon)
Tès mekanik: Fè tès pa gen okenn chaj ak yon pati nan chaj sou monte, vwayaj Trolley, ak sistèm vwayaj teknik pou verifye operasyon lis ak serye.
Tès elektrik: Verifye fonksyone apwopriye nan motè, panno kontwòl, switch limit, alam, ak aparèy sekirite.
Enspeksyon sekirite:
Tès pwoteksyon Surcharge.
Verifikasyon Sistèm Ijans ak Sistèm Fren.
Tcheke pou fonksyon apwopriye nan son ak alam limyè.
Remak: ka yon enspeksyon twazyèm-pati dwe ranje si sa nesesè pa kliyan an.
8. Demonte & anbalaj
Demonte pi gwo konpozan (girder, Trolley, gende, fen cha) pou transpò.
Pwoteje tout sifas ak lwil anti-korozyon oswa anvlòp pwoteksyon.
Sèvi ak kès an bwa ranfòse oswa ankadreman asye pou eleman sansib tankou motè, sistèm kontwòl, ak pati elektrik.
9. Livrezon & lojistik
Ganize transpò (pa kamyon, tren, oswa lanmè) nan sit kliyan an.
Bay manyèl enstalasyon detaye, dyagram elektrik, ak gid operasyon ansanm ak kagezon an.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout te rive 85%.
