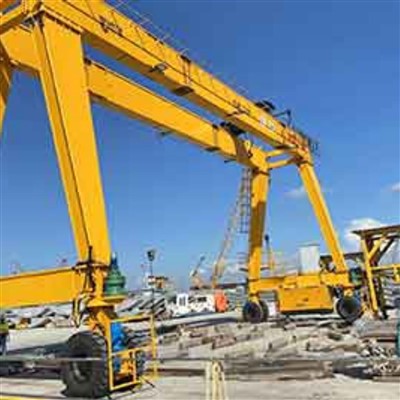

Pwovizyon pou faktori nan Lachin Gantry Crane

Karakteristik kle nan Chinwa-apwovizyone trepye Gantry:

Konstriksyon gaya:Te fè ak segondè-fòs asye ak teknik soude avanse asire lavi sèvis long.

Kapasite chaj segondè:Disponib nan kapasite divès kalite, ki soti nan ti trepye pòtab pòtab (1-10 tòn) nan kalite lou-devwa depase 200 tòn.

Konsepsyon customizable:Solisyon pwepare a kostim diferan kondisyon endistriyèl-fiks wotè, span reglabl, elektrik oswa sistèm kontwòl manyèl.

Teknoloji avanse:Entegrasyon nan frekans inverseurs, anti-Way sistèm, ak san fil kontwòl remote amelyore sekirite ak fasilite nan operasyon.

Pri-efikas manifakti:Pri konpetitif gras a gwo-echèl pwodiksyon Lachin nan ak chenn ekipman pou efikas.

Eleman Nwayo PLC, motè, pote, bwat, motè, veso presyon, Kovèti pou, ponp

Kote ki gen orijin Henan, Lachin

Pwa (kg) 9000 kg

Videyo sortan-enspeksyon bay yo

Rapò tès machin yo bay la

Non pwodwi mg modèl doub gantry teknik Crane

Crane Kalite Double Girder Gantry Crane

Devwa travay a3 ~ a7

Kontwòl mòd liy pandye, kontwòl remote, kontwòl kabin

Vwayaje vitès 50 m\/min

Voltage 3P 380V 50\/60Hz oswa Customized

Main Pati elektrik Schneider\/ABB\/Siemens

Koulè jòn, wouj oswa customzied

Travay tanperati -20 ~ 40 degre

Kontwòl vòltaj dc -24 \/ 36v

Pon\/girder

Gwo bout bwa a orizontal (yo) ki pote gende a atravè span an nan teknik la.

KapabSingle Girder(pi lejè charj) oswaDouble girder(aplikasyon lou-devwa).

Janm (estrikti sipò)

Estrikti asye vètikal ki sipòte pon an.

Konekte ak wou oswa ray yo ki pèmèt teknik la pou avanse pou pi sou tè a.

Fen cha

Sitiye nan baz la nan janm yo, kay sa yo wou yo vwayaj ak mekanis kondwi.

Bay mouvman ansanm pist la deziyen oswa tras tè.

Ice ak Trolley System

Arale monteasanseur ak diminye chay la lè l sèvi avèk fil kòd oswa chèn.

ATrolleyPèmèt mouvman lateral nan gende a sou pon an.

3.endtranspò

1) Sipò estriktirèl fen cha a bay gaya sipò estriktirèl pou prensipal la teknik la (oswa travès). Li kay wou yo, motè yo, ak sistèm kondwi ki pèmèt teknik la pou avanse pou pi orizontal nan tout zòn nan travay. Cha nan fen asire ke teknik la rete ki estab pandan operasyon, respire distribye pwa a ak minimize nenpòt ki risk pou yo inclinaison oswa chanje anba chaj.

2) Track-monte cha fen: Nan desen sa yo, teknik la deplase sou yon seri ray oswa tren ki kouri sou tè a. Wou yo sou fen cha a swiv tras la, sa ki pèmèt mouvman egzak nan teknik la nan zòn ki deziyen an.

Kawotchou-fatige fen cha: Gen kèk trepye Golyat prezante cha fen ak kawotchou kawotchou gwo, bay pi bon manyablite ak kapasite a pou avanse pou pi lib nan tout sifas deyò.Drive mekanis cha nan fen se tipikman mache ak motè elektrik ki kondwi wou yo pou mouvman orizontal. Mekanis nan kondwi gen ladan:

3) Motorize kondui: motè elektrik yo souvan enstale sou youn oswa toude cha fen nan pouvwa mouvman an sou track la. Motè sa yo ka kontwole yo ajiste vitès la nan mouvman teknik la pou pi bon kontwòl pandan manyen chaj.REDUCTION BARBOX: se yon bwat ki itilize diminye vitès la nan motè a elektrik ak pouvwa transfè nan wou yo, sa ki pèmèt pou mouvman lis ak kontwòl egzak sou vwayaj orizontal la. Tipikman, fren yo se elektwomayetik oswa mekanik, tou depann de konsepsyon teknik la. Sa a asire ke teknik la opere ak estabilite ak souch minim sou nenpòt ki pati yon sèl nan estrikti a. Nan ka kote teknik la asanseur charj trè lou, yo ka konsepsyon nan cha fen dwe ranfòse okipe pwa adisyonèl la.

4.crane mekanis vwayaje

1) wou teknik la yo monte sou cha yo fen epi yo responsab pou gide teknik la ansanm ray yo (pou tras ki baze sou sistèm) oswa dirèkteman sou sifas la (pou kawotchou-fatige sistèm) .Rails: Pou tras ki baze sou Golyat Gantry trepye, ray yo fiks sou tè a nan yon Layout dwat oswa koube. Wou yo nan fen cha a swiv sa yo ray, sa ki pèmèt teknik la pou avanse pou pi sou yon chemen Predetermined. Ray yo tipikman te fè nan lou-devwa asye okipe pwa a nan teknik la ak chaj li yo.Rubber kawotchou: nan ka a nan kawotchou fatige Golyat trepye, teknik la deplase sou gwo, kawotchou dirab, sa ki pèmèt li pou avanse pou pi lib nan tout zòn louvri. Sistèm sa a bay pi gwo fleksibilite ak mobilite, espesyalman nan anviwònman deyò tankou chantye oswa sit konstriksyon.

2) Motè vwayaj ak sistèm kondwi; motè yo vwayaj yo responsab pou alimante mouvman teknik la ansanm ray yo oswa sifas yo. Sa yo motè elektrik yo tipikman enstale sou cha yo fen, ak yon motè sou chak cha fen pou pi gwo trepye oswa yon motè sèl pou pi piti modèl.

Mekanis kondwi: se motè a vwayaj ki konekte nan yon bwat (souvan yon bwat rediksyon) ki diminye vitès motè a ak transfere pouvwa a nan wou yo. Sa a konfigirasyon asire mouvman lis ak kontwole.

Kontwòl vitès reglabl: mekanis nan vwayaje teknik anjeneral pèmèt pou kontwòl vitès reglabl, pèmèt operatè pou avanse pou pi teknik la tou dousman oswa nan pi wo vitès, tou depann de kondisyon yo ki operasyonèl.

3) Sistèm kontwòl pou vwayaje mekanis; sistèm kontwòl teknik la jere mouvman orizontal la nan teknik la, sa ki pèmèt operatè a kontwole vitès la, direksyon, ak pwezante avèk fasilite. Sistèm sa a tipikman gen ladan: pendant oswa kontwòl remote: operatè yo ka kontwole mekanis nan vwayaje teknik lè l sèvi avèk yon kontwòl pendant oswa yon kontwòl san fil remote, ki bay fleksibilite ak sekirite amelyore pa pèmèt operatè a pou avanse pou pi lwen teknik la pandan operasyon.

Kontwòl kabin: Nan pi gwo modèl, teknik la ka gen yon kabin dedye operatè a kote operatè a kontwole tou de leve a ak vwayaje mouvman.Variable kondwi frekans (VFD): yon VFD ka itilize kontwole vitès la nan motè a vwayaj, asire akselerasyon lis ak frenaj, ki se kritik pou san danje epi yo egzak mouvman, espesyalman lè handling lou oswa sansib.

5.Trolley mekanis vwayaje

1) Trolley a se yon platfòm wou ki kouri ansanm prensipal la teknik la, pote gende a ak mekanis a leve. Li se yon pati esansyèl nan teknik la ki fasilite vwayaj la orizontal nan chay la.

Trolley a pouvwa gen yon Trolley sèl (nan ka a nan desen yon sèl girder) oswa yon Trolley doub (nan ka a nan desen doub girder), tou depann de konfigirasyon an teknik ak kapasite leve.The Trolley ka fèt pou chaj chaj kapasite oswa pou chaj varyab depann sou konsepsyon an, akomode diferan kalite pouvwa ak pwa.

2) wou ak sistèm tren; wou yo Trolley yo monte sou sistèm nan tren (ke yo rele tou tren yo anlè) sou gwo bout bwa prensipal la nan teknik la. Wou sa yo tipikman te fè an asye pou reziste chay la lou epi yo bay lis mouvman ansanm anlè a.

Wou yo swiv yon tren ki kouri ansanm longè a tout antye de prensipal la teknik la, sa ki pèmèt Trolley a pou avanse pou pi orizontal atravè span an nan teknik la. Nan kèk desen, wou yo ap monte sou V ki gen fòm tren yo bay estabilite ak anpeche Trolley a soti nan derayman.

Aranjman wou: Tipikman, kat wou yo te itilize sou Trolley a (de sou chak bò) asire estabilite ak menm distribisyon chaj. Nimewo a ak konfigirasyon nan wou ka varye ki baze sou konsepsyon an teknik ak kondisyon chaj.

Varyab kontwòl vitès: vitès vwayaj Trolley a ka ajiste lè l sèvi avèk yon kondwi frekans varyab (VFD) oswa lòt sistèm kontwòl vitès. Sa a asire ke Trolley a deplase nan vitès la pi bon, tou depann de chay la, ki kalite materyèl ke yo te okipe, ak kondisyon yo espesifik operasyonèl.Manual oswa motè kontwòl: nan kèk sistèm, kontwòl manyèl (tankou yon chèn men oswa kontwòl pendant) ka itilize pou mouvman Trolley. Pi souvan, se mouvman Trolley a kontwole via yon sistèm elektrik oswa radyo kontwòl remote.

6. wou

1) Materyèl; wou teknik yo tipikman te fè soti nan segondè-klas, chalè-trete asye asire durability ak fòs anba chay lou. Materyèl la souvan fòje asye oswa jete asye ak gwo fòs rupture, ofri ekselan rezistans nan mete ak deformation.

2) Chaj kapasite teknik wou yo fèt yo pote pwa total teknik la ak pwa nan chay la ke yo te leve. Kapasite chaj-pote yo depann sou materyèl la, gwosè, ak konsepsyon nan wou a. Wou yo distribye pwa sa a respire atravè ray yo oswa sifas tè asire estabilite ak anpeche domaj nan enfrastrikti a.

3) Gwosè ak dimansyon gwosè a nan wou yo teknik (dyamèt, lajè, ak wotè bride) detèmine ki baze sou kapasite teknik la, kalib tras, ak anviwònman operasyon.Larger wou yo te itilize pou pi wo kapasite chaj, pandan y ap pi piti wou yo apwopriye pou pi lejè charj oswa trepye kontra enfòmèl ant.

7. Crane Hook

1) zen an se materyèl ki fèt ak gwo-fòs asye alyaj oswa fòje asye bay siperyè durability, rezistans nan mete, ak fòs anba chay lou.HEAT-trete pou ranfòse ranfòse ak anpeche deformation anba estrès ekstrèm.

2) zen an se konsepsyon; tipikman ki fèt ak yon estrikti U ki gen fòm pou fasilite nan atache fistibal, kòd, oswa chains.Dispourable nan divès fòm ak konfigirasyon ki baze sou aplikasyon an: yon sèl zen: yon konsepsyon senp yo itilize pou pi lejè charj oswa mwens kritik operasyon yo.

Double Hook: Ki fèt yo respire distribye charj lou, diminye estrès sou hook.equipped la ak yon seri sekirite oswa prentan-chaje mekanis bloke yo anpeche dekrochaj aksidan nan chay la.

3) Kapasite rated pou kapasite chaj espesifik (egzanp, 5 tòn, 10 tòn, 50 tòn, elatriye), tou depann de kondisyon leve teknik la.

Wotasyon Anpil kwòk teknik yo monte sou yon wotasyon Swivel pou pèmèt 360- wotasyon degre, bay fleksibilite pandan manyen chaj.Sa a prezante diminye estrès sou fistibal yo leve oswa chenn ak asire pi bon aliyman nan chay la.

Motè

Monte motè pouvwa mekanis la leve, sa ki pèmèt teknik la leve ak pi ba chaje lou.Designed pou koupl segondè, epi kontwole vitès okipe materyèl lou san danje epi avèk efikasite.Trolley vwayaje motè kondwi mouvman an orizontal nan Trolley a ansanm prensipal la.Offers akselerasyon lis ak frenaj pou pwezante egzak.

Crane vwayaje motè Pouvwa mouvman an nan tout teknik la Gantry ansanm ray li yo.Must bay ki konsistan pèfòmans pou avanse pou pi teknik la ak chaj nan tout distans ki long.Keys karakteristik nan Golyat Gantry Crane Motors

Rating Pouvwa; pwodiksyon pouvwa nan motè a depann sou kapasite teknik la, kondisyon operasyonèl, ak sik devwa.Typically chenn nan yon kilowat kèk (kW) nan dè santèn de kilowat pou lou-devwa travès.Duty klas motè yo klase ki baze sou sik devwa yo: S1 (devwa kontinyèl): pou operasyon ak minim yo. souvan chaje leve ak bese.

.

Son ak limyè alam sistèm & limite switch

1) Alam ki ka tande: emèt yon sirèn byen fò oswa son bip pandan operasyon kritik tankou: mouvman teknik (vwayaje ansanm ray) .Load leve oswa bese.

Nivo aktivasyon pou ijans yo. Volim yo tipikman reglab pou asire son an aparan nan anviwònman ki fè bwi, tankou chantye oswa sit endistriyèl yo.

Alam vizyèl: Gen ladan limyè kap flache, tipikman ki ap dirije, monte sou teknik la.Colors yo souvan kode pou avètisman diferan (egzanp, wouj pou ijans, jòn pou prekosyon).

Otomatik: se sistèm alam la entegre ak panèl kontwòl teknik la ak aktive otomatikman pandan evènman espesifik, tankou: deteksyon Surcharge.Limit switch aktivasyon.Pwou echèk oswa kondisyon fay.

4) Durability: Bati pou reziste piman bouk kondisyon anviwònman an, tankou pousyè, imidite, ak tanperati ekstrèm, asire pèfòmans serye nan anviwònman endistriyèl.BenFits nan sistèm nan alam ranfòse sekirite: avèti Travayè ki tou pre nan Operasyon Crane oswa Danje, Kritik Kritik ki gen pou wè ak Sistèm Kritik yo.

10. Aparèy sekirite

1) Objektif: Anpeche teknik la soti nan leve charj pi lwen pase kapasite rated li yo, diminye risk pou yo echèk mekanik oswa domaj estriktirèl.Kijan li travay: detèktè mezire pwa a chaj.Si chaj la depase limit la ki an sekirite k ap travay (SWL), sistèm nan kanpe leve operasyon ak deklannche yon alam.

2) Karakteristik: Montre pwa a chaj aktyèl.can dwe entegre ak sistèm kontwòl dijital oswa analòg.MIMIT switch vwayaj limit vwayaj: mete restriksyon sou mouvman an orizontal nan teknik la oswa Trolley yo anpeche kolizyon oswa depase nan tras.

3) Sistèm Ijans Stop Objektif: Pèmèt operatè yo sispann tout operasyon teknik imedyatman nan ka ta gen yon ijans.Kijan li travay: yon gwo, fasil aksesib bouton wouj enstale sou panèl kontwòl teknik la oswa kontwòl remote.Yonce bourade, li koupe pouvwa a tout motè ak operasyon HALTS imedyatman.

11. mòd kontwòl

1) Remote kontwòl BECA: Pèmèt operatè yo kontwole teknik la soti nan yon distans lè l sèvi avèk yon san fil kontwòl remote.

Karakteristik kle: frekans radyo (RF) oswa enfrawouj (IR) kominikasyon.compact, contrôleur ergonomic ak bouton, joysticks, oswa touchscreens.control ranje varye depann sou sistèm lan, tipikman jiska plizyè santèn mèt.

2) Cabin Kontwòl Apèsi sou lekòl la: se teknik la opere soti nan yon kabin bor ki sitiye sou karakteristik yo Gantry.key:

Ekipe ak joysticks, panno kontwòl, ak siveyans montre pou operasyon egzak.Pwouve operatè a ak yon klè, ki wo View nan zòn nan travay.Kimè-kontwole kabin pou konfò operatè.

3) Pwogramasyon lojik kontwolè (PLC) \/ kontwòl otomatik; Apèsi sou lekòl la: se teknik la opere otomatikman oswa semi-otomatikman lè l sèvi avèk pre-pwograme kòmandman ak detèktè.Key karakteristik: sistèm PLC entegre pou mouvman otomatik ak ekzekisyon travay.

Detèktè ak encoders asire egzak kontwòl ak pwezante.Customizable pwogram pou travay repetitif oswa espesyalize.

Eskise

Prensipal teknik

Avantaj nan faktori-apwovizyone trepye Gantry soti nan Lachin

Pri-efikas prix

Manifaktirè Chinwa benefisye de gwo-echèl pwodiksyon ak pi ba pri travay, sa ki pèmèt yo ofri pri konpetitif san yo pa konpwomèt bon jan kalite.

Segondè personnalisation

Faktori nan Lachin bay desen pwepare ki baze sou kapasite chaj, span, wotè, leve vitès, ak kondisyon anviwònman an (egzanp, andedan kay la, deyò, oswa itilizasyon bò lanmè).

Lajè ranje pwodwi

Founisè yo ofri yon spectre konplè nan trepye gantry: soti nan ti modèl pòtab nan masiv tren-monte trepye pou yad veso ak konstriksyon bato.

Teknoloji Faktori Avanse

Entegrasyon nan eleman dènye kri tankou sistèm kontwòl PLC, kondui varyateur, san fil kontwòl remote, ak teknoloji anti-koud pou operasyon efikas ak san danje.

Durability ak disponiblite

Te fè ak segondè-klas materyèl ak jeni presizyon pou lavi sèvis long, menm anba lou-devwa oswa kondisyon anviwònman piman bouk.

Tan plon rapid ak sipò ekspòtasyon mondyal la

Anpil founisè Chinwa gen senp pwodiksyon ak sistèm lojistik pou pwogrè lòd vit ak anbake entènasyonal yo.

Konfòmite avèk estanda entènasyonal yo

Pwodwi souvan satisfè oswa depase ISO, CE, FEM, ak lòt estanda mondyal, fè yo apwopriye pou itilize atravè lemond.

Bonjan sipò teknik ak sèvis apre lavant

Pifò repitasyon manifaktirè Chinwa yo ofri konsèy enstalasyon, fòmasyon, sipò antretyen, ak fasilman ki disponib pyès rezèv.

Solisyon évolutive

Apwopriye pou ti atelye oswa gwo-echèl enstalasyon endistriyèl-itilizatè ka echèl moute oswa modifye sistèm jan sa nesesè.

Entegrasyon ak sistèm entelijan

Ogmante disponiblite nan endistri 4. 0- trepye konpatib ak siveyans an tan reyèl, diagnostics, ak koneksyon IoT.

Golyat Gantry trepye yo te itilize nan yon varyete de endistri akòz adaptabilite yo, mobilite, ak kapasite leve lou. Konsepsyon yo fè yo apwopriye pou aplikasyon pou deyò kote materyèl gwo ak lou bezwen okipe. Men kèk nan aplikasyon prensipal yo nan Golyat Gantry Cranes

Konstriksyon bato ak chantye; aplikasyon: Golyat Gantry trepye yo souvan yo itilize nan chantye pou konstwi ak rasanble bato, osi byen ke pou leve lou nan pati bato ak gwo ekipman.Benefits: trepye sa yo ka deplase ansanm longè a nan chantye a, fè yo trè efikas pou leve konpozan lou, tankou kòk bato, gwo ekipman, ak prefabre sekans.

Pò ak veso manyen; aplikasyon: Nan enstalasyon pò, Golyat Gantry trepye yo te itilize pou okipe kontenè ak gwo kago. Sa yo trepye yo esansyèl pou chaje ak dechaje kontenè ki soti nan bato, k ap deplase kago atravè dockyards, ak anpile resipyan.

Sit konstriksyon; aplikasyon: sou sit konstriksyon gwo, patikilyèman nan pwojè enfrastrikti tankou pon, baraj, oswa bilding ki wo, Golyat Gantry trepye yo te itilize yo leve ak deplase materyèl konstriksyon lou, tankou travès asye, dal konkrè, ak estrikti prefabrike.

Lou endistri ak manifakti; aplikasyon: Nan endistri tankou asye, otomobil, ak manifakti avyon, Golyat Gantry trepye yo te itilize pou avanse pou pi machin lou, anwoulman asye, ak gwo pati fabrike pandan pwodiksyon oswa asanble.

Mining ak Carrier; aplikasyon: Golyat Gantry trepye ka itilize nan endistri min ak Carrier pou avanse pou pi gwo ekipman min, tankou brwayeur, Meleus, ak sistèm CONVEYOR, oswa leve ak transpòte materyèl extrait tankou wòch ak minre.

Steel Mills; Aplikasyon: Nan moulen asye, Golyat Gantry trepye yo te itilize okipe pwodwi asye gwo, tankou woulo, dal, billets, ak bobin.Benefits: trepye sa yo ede fasilite manyen nan materyèl lou, cho, ak ankonbran nan pwosesis la pwodiksyon asye, kote presizyon ak fòs yo kritik.

Griprodiksyon prosedi

1. Etap Design: Konprann bezwen espesifik yo nan kliyan, ki gen ladan chaj-pote kapasite, span, wotè epi sèvi ak anviwònman. Pote soti nan konsepsyon preliminè dapre bezwen yo ak trase desen konplo, ki gen ladan konsepsyon estriktirèl, sistèm pouvwa ak konsepsyon sistèm kontwòl. Pote soti nan fòs estriktirèl, estabilite ak analiz dinamik asire ke konsepsyon an satisfè estanda ki enpòtan ak espesifikasyon.

2. Preparasyon materyèl: Chwazi materyèl apwopriye dapre kondisyon konsepsyon, tankou asye wo-fòs, alyaj aliminyòm, elatriye, asire bon pwopriyete mekanik ak rezistans. Achte matyè premyè ak konpozan yo mande dapre desen yo konsepsyon, ki gen ladan motè, redukteur, kwòk, sistèm kontwòl, elatriye.

3. Pwosesis ak Faktori: Koupe asye a ak pwosesis gwo bout bwa prensipal la, fen gwo bout bwa ak lòt pati estriktirèl dapre dimansyon yo konsepsyon. Konekte pati yo koupe pa soude yo fòme prensipal ankadreman an estriktirèl nan teknik la. Fini konpozan yo soude, ki gen ladan perçage, vire ak fraisage, asire presizyon nan matche nan chak eleman.

4. Asanble: asanble preliminè nan eleman yo trete yo tcheke estabilite a ak matche nan estrikti a. Enstale mekanis nan leve, Trolley kouri mekanis ak Trolley kouri mekanis asire ke tout pati k ap deplase ka kouri san pwoblèm.

5. Enstalasyon sistèm elektrik: Enstale motè, inverseurs, panno kontwòl ak lòt konpozan elektrik asire ke se sistèm elektrik la konekte kòrèkteman. Fè aranjman pou liy kab yo rezonab pou asire sekirite ak bote, epi redwi entèferans ak mete.

6. Komisyonin ak Tès: Teste fonksyon yo divès kalite nan teknik la, ki gen ladan leve, k ap deplase, frenaj ak sistèm alam, asire ke tout fonksyon yo nòmal. Pote soti nan tès chaj ki an sekirite asire ke teknik la opere stabl anba chaj maksimòm ak satisfè estanda sekirite.

7. Enspeksyon ak kontwòl kalite: Pote soti nan enspeksyon bon jan kalite sou chak lyen nan pwodiksyon asire ke tout eleman satisfè konsepsyon ak kondisyon estanda. Pote soti sètifikasyon kalifikasyon dapre règleman ki enpòtan yo asire ke ekipman an satisfè estanda nasyonal ak endistri.

8. Livrezon ak enstalasyon: Transpòte teknik manifaktire nan sit la kliyan. Enstale li nan sit la kliyan, ki gen ladan repare fondasyon an, komisyonin ak konekte ekipman pou pouvwa a. Bay fòmasyon operasyon nan kliyan yo asire yo ke yo ka sèvi ak ekipman an san danje epi efektivman, ak ofisyèlman delivre li pou itilize.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 ansanm (kouche) nan manyen ak soude robo. Apre fini nan plan an, pral gen plis pase 500 kouche (kouche), ak pousantaj la ekipman rezo pral rive nan 95%. 32 Liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak pousantaj la automatisation nan liy lan pwodwi tout te rive 85%.
