30t Gantry Crane doub gwo bout bwa



Ki sa ki se yon doub gwo bout bwa portique teknik?

A doub gwo bout bwa (double travès) portique teknikkarakteristik de travès paralèl ki sipòte mekanis nan leve (Trollley ak anvwaye). Teknik la sipòte pa janm ki monte sou ray oswa wou, ki fòme yon estrikti "gantry" ki ka cheval yon espas travay.

Pou yon30-tòn kapasite, konsepsyon an doub gwo bout bwa ofri fòs estriktirèl ak estabilite ki nesesè pou operasyon an sekirite ak efikas leve lou.

---

🔩 Karakteristik prensipal yon 30t Double Girder portique teknik

Kapasite pou leve: 30 tòn (30,000 kg)

Estrikti: De travès prensipal (travès) ki konekte ak pye sipò yo

Espansyon: Customizable, tipikman ant 10-35 mèt

Leve Wotè: Tou depan de aplikasyon, souvan 6-12 mèt oswa plis

Mòd vwayaj: Rail-monte oswa kawotchou-fatige (mobil)

Kalite anvwaye: Elektrik fil kòd anvwaye oswa Trolley ak treuil motè

Sistèm kontwòl: Kabin, kontwòl pendant, oswa remote san fil

---

⚙️ Konpozan kle

Double Main Girders: Travès lou-pou gwo chaj-kapasite pote.

Janm (Sipò): Rijid estrikti vètikal transfere chaj nan tè oswa wou.

Fen cha: Konekte janm yo ak wou tè oswa tren; pèmèt mouvman teknik.

Trolley Ice: Deplase sou travès yo; leve ak bese chay la.

Wou/Rails: Pèmèt mouvman teknik atravè gwo zòn travay.

Sistèm elektrik: Pouvwa motè yo pou leve ak mouvman; gen ladan karakteristik sekirite.

---

✅ Avantaj

Kapasite chaj segondè ak estabilite

Apwopriye pou leve endistriyèl lou

Wide ranje operasyonèl ak span

Dirab ak gaya pou itilize deyò

Yo ka fè koutim-pou anviwònman travay espesifik

---

🛠 Aplikasyon tipik

Lakou konkrè prefabrike

Plant fabrikasyon asye

Lakou veso

Sit konstriksyon pon

Zòn asanble ekipman lou

Eleman debaz: PLC, motè, Kovèti pou, motè, Trolley

Kote ki gen orijin: Henan, Lachin

Garanti: 1.5 ane

Pwa (KG): 125000 kg

Videyo enspeksyon-sandan:Yo bay

Rapò tès machin: bay

Aplikasyon: Deyò / Faktori

Klas travayè: A5

Leve pwa: 20-450 tòn

Tras asye: 43kg / m QU70

Voltage: 3-faz AC50HZ 380V

Mekanis leve: Trolly

Kalite teknik: Heavey Duty Gantry Crane

Vitès leve: 0.48 ~ 4.8m / min

Vitès vwayaje: 3 ~ 30m / min

Materyèl asye: Q355B





1.Double travès prensipal (travès)

De travès asye paralèl fòme prensipal estrikti orizontal la.

Ki fèt pou sipòte a30-tòn kapasite leve.

Tipikman fabrike kòm bwat-tip H-soude.

Yo ka ekipe ak pasaj pyeton pou aksè antretyen.



Leve & Levage Mekanis

Trolley

Deplase ansanm nanlongè travès prensipal yo.

Pote mekanis anvwaye a epi li pèmèt mouvman chay la bò{0}}a-.

Leve

Fè aleve ak besenan chay la.

Anjeneral yonelektrik fil kòd anvwayeoswawinch.

Gen ladann:

Motè

Bwat la

Tanbou ak kòd fil

Kwòk blòk

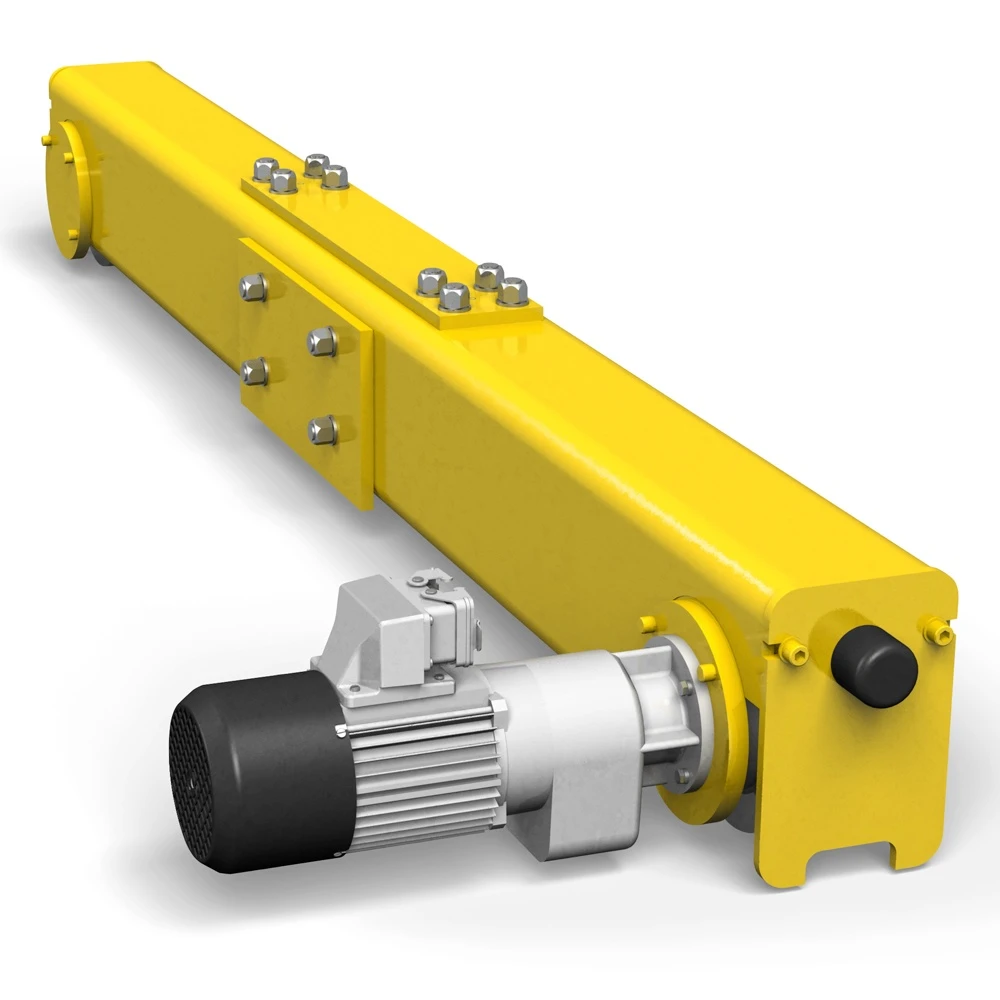

3.Fen cha

Sitiye nan pwent travès yo, ki lye ak pye yo ak gwo bout bwa prensipal la.

Gen ladannwou vwayajeepikondwi motèpou mouvman teknik orizontal.



4.Mobilite sistèm

Wou teknik

Monte sou cha yo fen oswa baz nan pye yo.

Pèmèt tout teknik portik la deplase sou ray tè yo.

Kondwi pamotè vwayaj teknikepibwat yo.

Sistèm tren oswa tren (pou trepye-monte)

Ray asye mete sou tè a oswa entegre nan konkrè.

Gide mouvman teknik la atravè zòn travay la.

5.Trolley vwayaje mekanis

1) Konpozisyon estriktirèl

Ankadreman Trolley: Ankadreman Trolley la sèvi kòm eleman prensipal estriktirèl ki loje tout pati nan Trolley la. Li se tipikman te fè nan asye pou okipe estrès yo ak chaj. Ankadreman an sipòte inite anvwaye a epi li fèt pou li fò men ki lejè ase pou deplase avèk efikasite.

Wou: Trolley la monte sou wou, ki kouri sou ray ki pozisyone sou estrikti gantry la. Wou sa yo anjeneral te fè nan asye fè tèt di toujou kenbe tèt ak mete ak chire.

Kondwi aparèy: Mekanis kondwi a konsiste de yon motè elektrik oswa sistèm idwolik, tou depann de konsepsyon teknik la. Se motè a konekte ak sistèm nan Kovèti pou rediksyon, ki diminye vitès la pandan y ap ogmante koupl ki nesesè pou deplase Trolley la.

2) Fonksyon mekanis fonksyònman Trolley la

Sistèm Kondwi: Li tipikman enplike yon motè elektrik ki konekte nan yon bwat, ki pouvwa mouvman chariot la sou yon seri ray oswa tren monte sou estrikti teknik la. Motè a ka kontwole pou deplase Trolley la nan tou de direksyon, bay fleksibilite ak kontwòl nan pwezante chay la.

Pozisyon chaj: Trolley la ka deplase chaj la atravè longè gwo bout bwa teknik la, sa ki pèmèt operatè yo mete chay nan kote egzak, souvan sou distans ki long. Sa a itil espesyalman pou travay tankou chaje ak dechaje materyèl nan kamyon oswa resipyan.

Mouvman orizontal: Mekanis vwayaje chariot la pèmèt teknik la deplase anvwaye a orizontal sou gwo bout bwa a oswa travès teknik la. Sa a pèmèt teknik la pozisyon chaj la avèk presizyon sou yon zòn espesifik.

Wou teknik

Yon wou teknik se yon eleman esansyèl nan yon teknik Gantry fiks, ki se yon kalite teknik ki itilize pou leve ak transpòte chay lou. Wou teknik la fèt espesyalman pou pèmèt teknik gantry la deplase sou yon tren oswa yon sistèm tren, swa nan yon zòn fiks oswa sou yon wout espesifik.

1) Fonksyon wou yo

Wou yo fèt pou kouri sou ray espesifik oswa tren, ki ka fiks sou tè a oswa yon pati nan yon pi gwo sistèm k ap deplase. Konsepsyon tras la dwe matche ak gwosè wou a ak aliyman pou pèfòmans optimal.Wou yo teknik ede respire distribye pwa a nan portik teknik la ak chay li pote, asire estabilite pandan leve ak vwayaj.

2) Kondisyon konsepsyon

Wou sa yo fèt ak yon sifas ki solid pou asire traction ak mouvman lis sou sistèm tren teknik la. Konsepsyon an souvan gen ladan siyon pou ede kenbe aliyman teknik la sou track la. Wou teknik la anjeneral fèt ak gwo -fòs asye oswa materyèl alyaj pou kenbe tèt ak chay lou yo ak estrès kontinyèl pandan operasyon an. Wou teknik yo vini nan divès gwosè depann sou kapasite chaj teknik la ak aplikasyon an espesifik. Yo itilize pi gwo wou pou trepye ki gen plis-kapasite ak distans vwayaj ki pi long.

7.Crane Hook

Kwòk teknik yon teknik portique fiks jwe yon wòl enpòtan nan leve ak deplase chay yo. Anjeneral, zen an fèt ak asye ki gen gwo -fòs pou reziste chaj la-fòs pote pandan operasyon leve. Li fèt ak yon fòm koube pou kenbe chay la byen pa swa yon chèn, yon kòd, oswa yon mekanis pou anpeche chajman an sekirite. pandan leve.

Yon teknik portique fiks gen yon estrikti estasyonè oswa rijid ki sipòte mekanis leve teknik la. Kwòk teknik la monte nan fen yon Trolley, ki deplase sou tras orizontal teknik la. Pozisyon zen teknik la kontwole pa yon mekanis leve, ki pèmèt li ogmante ak bese chay nan kote espesifik.

Kwòk teknik la fèt pou leve materyèl lou tankou travès konstriksyon, resipyan, oswa lòt gwo atik.Li travay ansanm ak anvwaye teknik la, ki ogmante ak bese zen an, ki pèmèt li byen okipe ak pozisyon chay lou.

Yo ka mete yon seri oswa yon peny sekirite nan zen teknik la pou anpeche chaj la debloke pandan mouvman an. Karakteristik anti-wotasyon yo ka prezan tou pou asire zen an pa vire oswa balanse san kontwòl.

Motè

Motè a nan yon teknik portique fiks jwe yon wòl enpòtan nan kondwi mouvman teknik la. Trepye portik fiks yo se gwo, gwo-machin devwa yo anjeneral yo itilize pou leve ak transpòte materyèl sou zòn fiks, defini. Trepye sa yo konpoze de yon anvwaye, chariot, portique, ak yon sistèm kondwi motè.

Motè yo nan yon teknik portique fiks yo se tipikman motè elektrik. Kalite komen yo enkli motè endiksyon AC pou senplisite, efikasite, ak fyab, oswa motè DC pou kontwòl vitès pi presi. Tipikman, motè a sitiye sou Trolley teknik la, oswa pafwa sou ankadreman an portique, tou depann de konsepsyon teknik la.

Motè a pouvwa anvwaye a, ki responsab pou leve ak bese chaj la.Motè a kondui Trolley la (pou mouvman orizontal) sou sistèm tren an.Kèk trepye portique, patikilyèman moun ki gen kapasite wotasyon, sèvi ak motè pou Thorne estrikti teknik la (si sa aplikab) pou pwezante chaj egzak. Pouvwa motè a detèmine pa kapasite pwa teknik la. Pi gwo portik trepye, ki fèt pou pi lou chay, pral sèvi ak motè ki pi pwisan. Vitès motè a ka kontwole lè l sèvi avèk kondui frekans varyab (VFD), sa ki pèmèt kontwòl mouvman egzak.

Motè a nan yon teknik portique fiks se eleman kle ki kondwi leve, mouvman, ak pwezante chaj lou. Kalite ak pouvwa motè a depann sou konsepsyon teknik la ak egzijans operasyonèl, ak antretyen motè apwopriye esansyèl pou operasyon teknik san danje epi efikas.

.

Son ak limyè sistèm alam & limit switch

1) Sistèm alam son ak limyè

Yon sistèm alam son ak limyè pou yon teknik portique fiks se yon karakteristik sekirite esansyèl ki asire byennèt - travayè yo, ekipman ki tou pre yo, ak anviwònman ki antoure a. Sistèm sa yo fèt pou avèti pèsonèl yo sou danje potansyèl yo, sitiyasyon operasyonèl, oswa malfonksyònman teknik la.

Son Alam (Siyal ki tande): Sonaj/Kòn Alam: Gwo -emetteur son desibèl alèt moun sou kondisyon espesifik (egzanp, mouvman teknik, leve nan pwogrè, fèmen ijans).Ton alam: Son diferan ka koresponn ak sitiyasyon diferan (egzanp, sirèn kontinyèl pou yon ijans, bip tanzantan pou alam tanzantan pou operasyon an jeneral, alam odible nan travay jeneral). anviwònman ki fè bwi.

Siyal Limyè (Endikatè Vizyèl): Limyè k ap flache: Limyè k ap flache -wo entansite (tipikman wouj, jòn oswa vèt) yo itilize pou siyal vizyèlman estati operasyon teknik la. Pou egzanp:

Limyè wouj kap flache: Endike kondisyon ijans oswa danjere.

Limyè jòn flache: Siyal ke teknik la ap fonksyone oswa k ap deplase.

Limyè vèt: Kapab endike ke teknik la san fè anyen konsa oswa ke li an sekirite pou apwoche.

2) Limit switch

Yon switch limit sou yon teknik portique fiks se yon aparèy sekirite ki itilize pou anpeche mouvman teknik la depase yon limit predetèmine. Li ede asire ke konpozan teknik la (tankou anvwaye a, chariot, oswa gantry) pa deplase twò lwen nan nenpòt direksyon, anpeche domaj mekanik, aksidan, oswa operasyon danjere.

Fonksyon switch limit la: Limite pozisyon: switch limit la detekte lè chariot teknik la, anvwaye, oswa gantry te rive nan fen ranje vwayaj li yo epi koupe pouvwa a pou anpeche plis mouvman. nan teknik la oswa chaj. Pwoteksyon chaj: Anpeche teknik la leve oswa bese yon chaj twò lwen, asire entegrite chaj ak anpeche aksidan.

Bouton Limit mekanik: Sa yo se fizikman aktue pa mouvman an nan pati teknik yo. Yo ka swa roulo-tip, tip levye-, oswa plonje-tip switch. Bouton Limit Elektrik: Sa yo itilize detèktè oswa sikwi elektrik pou detekte pozisyon eleman teknik yo.

Aparèy 10.Safety

1) Aparèy pwoteksyon Surcharge: Anpeche teknik la leve chay ki depase kapasite nominal li yo, diminye risk pou echèk estriktirèl oswa baskil.

2) Bouton Limit (Limite Vwayaj ak Levage): Asire ke chariot teknik la, anvwaye, oswa gantry pa deplase pi lwen pase yon sèten pozisyon predefini, anpeche domaj nan estrikti teknik la oswa ekipman ki antoure.

3) Bouton Ijans Stop: Bay yon mwayen imedya pou sispann teknik la nan ka ta gen yon ijans.

4) Kontwòl Anti-Sway: Minimize balanse oswa balanse chaj la, ki ka lakòz aksidan oswa domaj.

5) Endikatè Moman chaj (LMI): Bay done reyèl -an tan sou estabilite teknik la lè li mezire moman oswa fòs chaj la egzèse.

6) Kòn ak Limyè Avètisman: Alèt travayè ki nan vwazinaj teknik la pou operasyon li, espesyalman lè li ap deplase chay lou oswa nan zòn ki gen restriksyon.

11.Control Mode

1) Manyèl kontwòl: teknik la opere manyèlman pa yon operatè lè l sèvi avèk yon panèl kontwòl oswa joystick pou kontwole mouvman yo nan teknik la. Sa a se mòd ki pi senp, kote operatè a gen kontwòl dirèk sou anvwaye, chariot, ak mouvman gantry.

2) Semi-Kontwòl otomatik: teknik la ka opere nan mòd semi-otomatik kote sèten mouvman (tankou leve oswa mouvman chariot) yo otomatize, men operatè a toujou gen kèk kontwòl manyèl sou lòt fonksyon.

3) Kontwòl totalman otomatik: Nan mòd konplètman otomatize, teknik la kontwole pa yon sistèm òdinatè bor, ak entèvansyon minim oswa pa moun. Sistèm sa yo kapab jere operasyon konplèks pou leve, chaje ak dechaje ki baze sou enstriksyon pre-pwograme oswa done detèktè an tan reyèl-.

4) Radyo Remote Control: Mòd sa a pèmèt teknik la dwe kontwole adistans lè l sèvi avèk yon transmetè radyo pòtatif. Li bay fleksibilite pou operatè yo travay nan diferan pwen, amelyore sekirite ak pwodiktivite nan anviwònman kote teknik la ap opere sou zòn gwo oswa danjere.

5) Kontwòl Joystick: Sa a se souvan itilize nan mòd manyèl oswa semi-otomatik, kote operatè a sèvi ak yon joystick pou kontwole mouvman teknik la. Li pèmèt pou kontwole egzak chaj la leve, espesyalman pou travay ki mande mouvman amann oswa nan espas ki restriksyon.



12.Sketch







Prensipal teknik







1. Segondè kapasite leve ak estabilite

Avèkde travès prensipal yo, teknik la distribye pwa plis respire, fè li apwopriye pougwo-devwa levejiska 30 tòn.

Ideyal pou manyenchay ki twò gwo, ankonbran oswa danstankou travès konkrè, plak asye, machin, ak resipyan.

---

✅ 2. Pi laj span ak pi gwo Hook Wotè

Sipòpi gwo lajè spanpase modèl sèl travès, ki kouvri yon zòn travay pi laj.

Ofripi gwo wotè leve, kòm chariot la monte ant travès yo olye pou yo anba yo.

---

✅ 3. Pi bon distribisyon chaj

Se chaj la pataje atravè tou de travès, diminye estrès estriktirèl ak ogmantelavi teknik.

Amelyore sekirite ak fyab operasyonèl anba chay lou.

---

✅ 4. Amelyore Rigidite ak Devyasyon redwi

Konstriksyon doub gwo bout bwa bayrèd siperyè, espesyalman anba chaj dinamik.

Diminyedevyasyon gwo bout bwa, kenbe aliyman ak sekirite pandan itilizasyon souvan oswa lou.

---

✅ 5. Pèsonalizasyon ak versatile

Fasil personnalisable ak:

Kabin oswa kontwòl remote

Sistèm anti-balans

Leve oksilyè

Varyab span ak wotè leve

Èske yo ka configuré pouaplikasyon andedan kay la oswa deyò, ki gen ladan pò, lakou tren, ak plant fabwikasyon.

---

✅ 6. Karakteristik sekirite amelyore

Akomode plissistèm sekirite avansetankou pwoteksyon surcharge, arè ijans, kadna windproof, ak switch limit.

Sipòte enstalasyonplatfòm antretyen ak nechèl aksèpou konvenyans sèvis.

---

✅ 7. Long sèvis lavi

Bati pouoperasyon kontinyèl gwo-devwa, espesyalman lè yo fèt ak -asye segondè ak presizyon-soude jwenti.

Apwopriye pou endistri ki mande tankou konstriksyon, min, konstriksyon bato, ak fabrikasyon prefabrike.





A 30t doub travès portique teknikfèt pougwo-manyaj materyèlnan gwo espas travay ouvè. Gwo kapasite leve li yo ak estabilite estriktirèl fè li ideyal pou endistri kote gwo, lou oswa iregilye -chaj ki gen fòm yo souvan okipe.

Men zòn aplikasyon kle yo:

---

🧱 1. Prefabrike yad konkrè

Leve ak transpòtesegman prefabrike konkrè, tankou travès, mi, ak eleman pon.

Esansyèl poukonstriksyon pon, segman tren métro, ak pwojè enfrastrikti.

---

🛳️ 2. Konstriksyon bato ak Lakou Marin

Manyen pati gwo bato tankou seksyon kòk, motè, ak asanble.

Itilize poureparasyon bato, operasyon waf sèk, ak mouvman nan machin lou marin.

---

🏗️ 3. Sit Konstriksyon

Itilize pouplasman travès pon, asanble poto, ak leve chaj lou.

Ofri fleksibilite nan tanporè oswa gwo -echèlpwojè konstriksyon enfrastrikti.

---

🏭 4. Steel Mills ak Faktori lou

K ap deplaseplak asye, bobin, billets, asye estriktirèl, ak pati fabrikasyon.

Ideyal pou liy asanblaj ak estasyon travay nanplant manifakti endistriyèl.

---

🚉 5. Lakou Railway ak Depo Tren

Leveray, bogies, pati tren, ak machin tren plen pandan asanble oswa reparasyon.

Sipòte enfrastrikti tren akdevlopman sistèm métro.

---

🧰 6. Manyen machin ak ekipman

Enstalasyon ak demenajman nanmachin endistriyèl, transfòmatè, oswa ekipman lou.

Itilize nanplant enèji, lakou ekipman yo, epigwo atelye.

---

🏗️ 7. Veso ak Lakou Lojistik

Leve ak deplaseresipyan vid oswa chaje(jiska 30 tòn).

Sèvi nantèminal kontenè, lakou machandiz, ak pò andedan.

---

🧪 8. Plant Power ak Turbine Asanble

Itilize nanestasyon enèji nikleyè, idwo ak tèmikpou leve dèlko, rotor, ak turbin.

Yo itilize tou nanpwojè enèji vanpou manyen segman gwo kay won oswa nacelles.





Kondisyon espesifikasyon: Konprann kondisyon espesifik pou teknik la, tankou kapasite chaj, span, wotè leve, ak faktè anviwònman (andedan/deyò, tanperati, elatriye). Konsepsyon estriktirèl: Konsepsyon estrikti teknik la, ki gen ladan ankadreman an portique, mekanis leve, ak fondasyon, lè l sèvi avèk lojisyèl CAD asire fòs, estabilite, ak sekirite. operasyon.Konsepsyon elektrik: Konsepsyon eleman elektrik yo, ki gen ladan panno kontwòl, motè, ak sistèm sekirite.

Plak ak Seksyon asye: Yo bay lòd pou konpozan estriktirèl teknik yo (kolòn, travès, elatriye). detèktè yo akeri pou sistèm kontwòl teknik la.

Koupe ak fòm: plak asye ak seksyon yo koupe nan dimansyon yo mande yo lè l sèvi avèk machin koupe, kouto plasma, oswa jè dlo. Soude: Konpozan asye yo soude ansanm pou fòme estrikti gantry la. Sa a se fè nan pati: ankadreman an baz, janm, travès kwa, ak lòt eleman.Machining: Si sa nesesè, operasyon machining (perçage, fraisage) yo fèt sou pati pou asire fitments egzat.Tretman sifas: Konpozan yo netwaye ak trete (tankou eksplozif piki ak penti) pou anpeche rouye ak amelyore durability, espesyalman si teknik la pral itilize nan anviwònman deyò.

Asanble ankadreman Gantry la: baz, janm yo, ak travès kwa yo reyini nan yon estrikti portik konplè. Etap sa a ka fèt nan yon gwo atelye oswa sou plas-, selon gwosè teknik la ak kote yo ye. Monte ray yo: tren yo pou chariot teknik la monte sou travès yo portik. Sa a enpòtan anpil pou asire operasyon lis. Enstalasyon anvwaye ak chariot: asanble anvwaye, motè ak chariot yo monte sou ray yo. Mekanis anvwaye a entegre ak chèn oswa kòd la leve, epi motè a konekte ak sistèm kondwi a.Enstalasyon elektrik: fil elektrik, panno kontwòl, switch, ak sistèm sekirite yo enstale, asire ke teknik la ka opere adistans ak san danje.

Tès mekanik: Verifye tout sistèm mekanik yo ap fonksyone kòrèkteman, ki gen ladan anvwaye a, chariot, ak mouvman gantry.Tès elektrik: Tcheke eleman elektrik yo pou fonksyonalite, ki gen ladan sistèm kontwòl la, motè, ak karakteristik sispann ijans.Tès chaj: Fè tès chaj pou asire ke teknik la ka leve kapasite espesifye a san pwoblèm. Sa a ka enplike chaje teknik la ak pwa tès ak kouri li nan divès mouvman. Karakteristik Sekirite Tcheke: Asire ke tout sistèm sekirite, ki gen ladan switch limit, detèktè surcharge, ak frenaj ijans, fonksyone byen.

Sou -Asanble sou plas (si sa nesesè): Pou gwo trepye yo, yo ka transpòte pati yo nan sit enstalasyon an, kote yo fè asanble final la ak konfigirasyon. Ajisteman final yo: Yo fè nenpòt ajisteman nan aliyman, fil elektrik, oswa sistèm sekirite teknik la jan sa nesesè. Fòmasyon Operatè: Si sa nesesè, operatè yo resevwa fòmasyon sou fason pou yo sèvi ak teknik la san danje epi efektivman, ki kouvri operasyon, antretyen, ak pwosedi sekirite.

View atelye:

Konpayi an te enstale yon platfòm jesyon ekipman entelijan, e li te enstale 310 seri (ansanm) nan manyen ak soude robo. Apre fini plan an, pral gen plis pase 500 ansanm (ansanm), ak to a rezo ekipman pral rive nan 95% . 32 liy soude yo te mete nan itilize, 50 yo te planifye yo dwe enstale, ak to a automatisation nan liy lan pwodwi antye te rive nan 85%.
